2017 TOYOTA C_HR HYBRID Betriebsanleitungen (in German)

225
4
4-2. Hinweise zum Fahrbetrieb
Fahren
C-HR_HV_OM_Europe_OM10540M
Hybridgetriebe
Betätigen Sie das Bremspedal, während sich der Startschalter im
Modus ON befindet, und bewegen Sie den Schalthebel, während
Sie die Taste drücken.
Stellen Sie sicher, dass das Fahrzeug steht, wenn der Schalthebel zwi-
schen P und D bewegt wird.
Betätigen des Schalthebels

2264-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10540M
*: Schalten Sie den Schalthebel für den normalen Fahrbetrieb in die Stellung D, um
einen optimalen Kraftstoffverbrauch zu erzielen und die Geräuschentwicklung zu
reduzieren.
 S. 322
■Beim Fahren mit aktiviertem Geschwindigkeitsregelsystem oder aktivierter dyna-
mischer Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich (je
nach Ausstattung)
Auch wenn die folgenden Aktionen durchgeführt werden, um eine Motorbremswirkung
zu erzielen, wird die Motorbremse nicht aktiviert, da die Geschwindigkeitsregelung
oder die dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbe-
reich nicht abgebrochen wird.
● Wenn beim Fahren in der Stellung D der Fahrmodus auf den Sportmodus umgestellt
wird. ( S. 322)
■ Schaltsperrsystem
Das Schaltsperrsystem verhindert die versehentliche Betätigung des Schalthebels
beim Starten.
Der Schalthebel kann nur dann von P zu einer anderen Stellung bewegt werden, wenn
der Startschalter in der Stellung EIN steht und das Bremspedal durchgetreten wird.

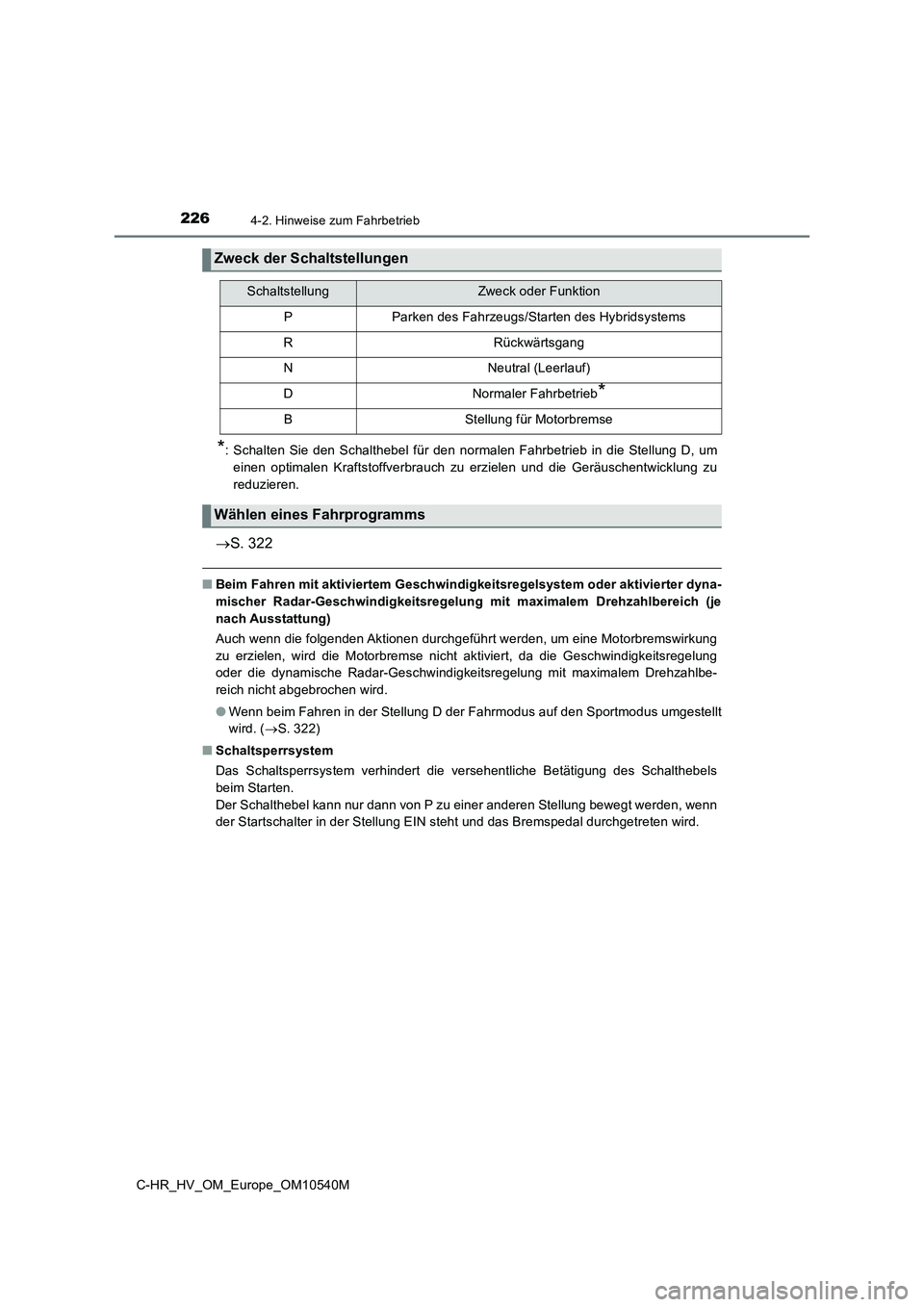

Zweck der Schaltstellungen
SchaltstellungZweck oder Funktion
PParken des Fahrzeugs/Starten des Hybridsystems
RRückwärtsgang
NNeutral (Leerlauf)
DNormaler Fahrbetrieb*
BStellung für Motorbremse
Wählen eines Fahrprogramms

2274-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HV_OM_Europe_OM10540M

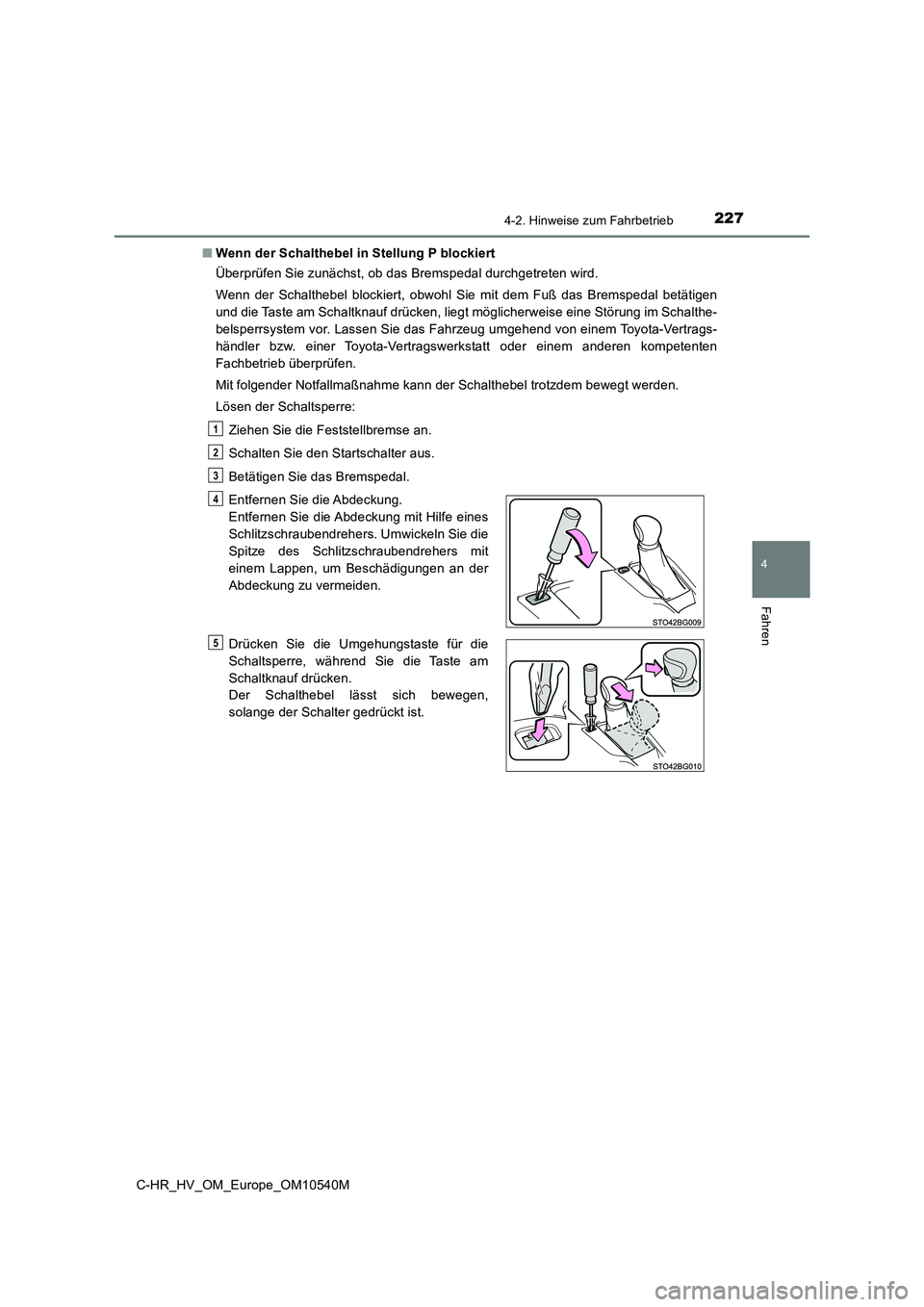

■ Wenn der Schalthebel in Stellung P blockiert
Überprüfen Sie zunächst, ob das Bremspedal durchgetreten wird.
Wenn der Schalthebel blockiert, obwohl Sie mit dem Fuß das Bremspedal betätigen
und die Taste am Schaltknauf drücken, liegt möglicherweise eine Störung im Schalthe-
belsperrsystem vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
Mit folgender Notfallmaßnahme kann der Schalthebel trotzdem bewegt werden.
Lösen der Schaltsperre:
Ziehen Sie die Feststellbremse an.
Schalten Sie den Startschalter aus.
Betätigen Sie das Bremspedal.
Entfernen Sie die Abdeckung.
Entfernen Sie die Abdeckung mit Hilfe eines
Schlitzschraubendrehers. Umwickeln Sie die
Spitze des Schlitzschraubendrehers mit
einem Lappen, um Beschädigungen an der
Abdeckung zu vermeiden.
Drücken Sie die Umgehungstaste für die
Schaltsperre, während Sie die Taste am
Schaltknauf drücken.
Der Schalthebel lässt sich bewegen,
solange der Schalter gedrückt ist.
1
2
3
4
5

2284-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10540M

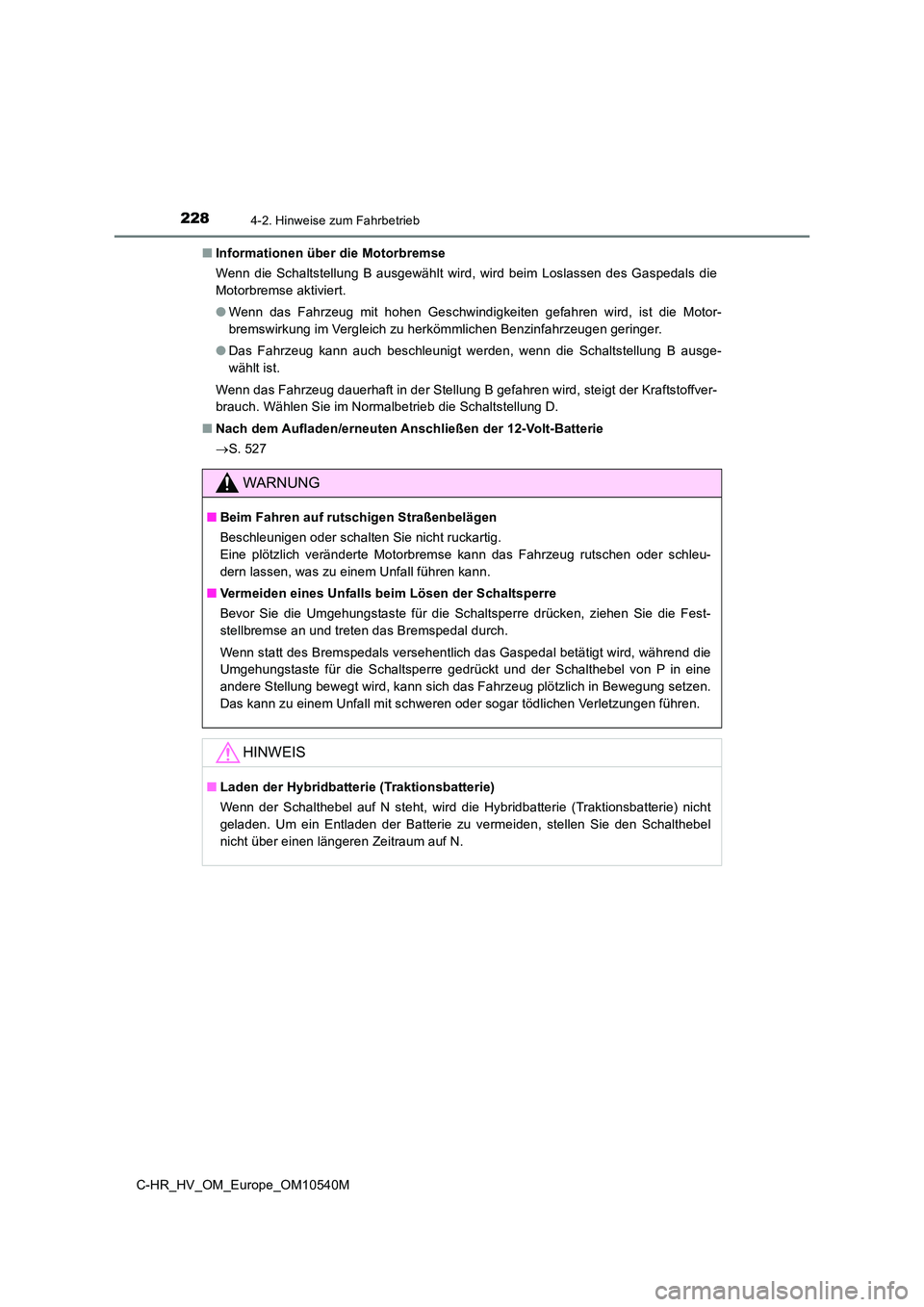

■ Informationen über die Motorbremse
Wenn die Schaltstellung B ausgewählt wird, wird beim Loslassen des Gaspedals die
Motorbremse aktiviert.
● Wenn das Fahrzeug mit hohen Geschwindigkeiten gefahren wird, ist die Motor-
bremswirkung im Vergleich zu herkömmlichen Benzinfahrzeugen geringer.
● Das Fahrzeug kann auch beschleunigt werden, wenn die Schaltstellung B ausge-
wählt ist.
Wenn das Fahrzeug dauerhaft in der Stellung B gefahren wird, steigt der Kraftstoffver-
brauch. Wählen Sie im Normalbetrieb die Schaltstellung D.
■ Nach dem Aufladen/erneuten Anschließen der 12-Volt-Batterie
 S. 527
WARNUNG
■Beim Fahren auf rutschigen Straßenbelägen
Beschleunigen oder schalten Sie nicht ruckartig.
Eine plötzlich veränderte Motorbremse kann das Fahrzeug rutschen oder schleu-
dern lassen, was zu einem Unfall führen kann.
■ Vermeiden eines Unfalls beim Lösen der Schaltsperre
Bevor Sie die Umgehungstaste für die Schaltsperre drücken, ziehen Sie die Fest-
stellbremse an und treten das Bremspedal durch.
Wenn statt des Bremspedals versehentlich das Gaspedal betätigt wird, während die
Umgehungstaste für die Schaltsperre gedrückt und der Schalthebel von P in eine
andere Stellung bewegt wird, kann sich das Fahrzeug plötzlich in Bewegung setzen.
Das kann zu einem Unfall mit schweren oder sogar tödlichen Verletzungen führen.
HINWEIS
■ Laden der Hybridbatterie (Traktionsbatterie)
Wenn der Schalthebel auf N steht, wird die Hybridbatterie (Traktionsbatterie) nicht
geladen. Um ein Entladen der Batterie zu vermeiden, stellen Sie den Schalthebel
nicht über einen längeren Zeitraum auf N.

229
4
4-2. Hinweise zum Fahrbetrieb
Fahren
C-HR_HV_OM_Europe_OM10540M

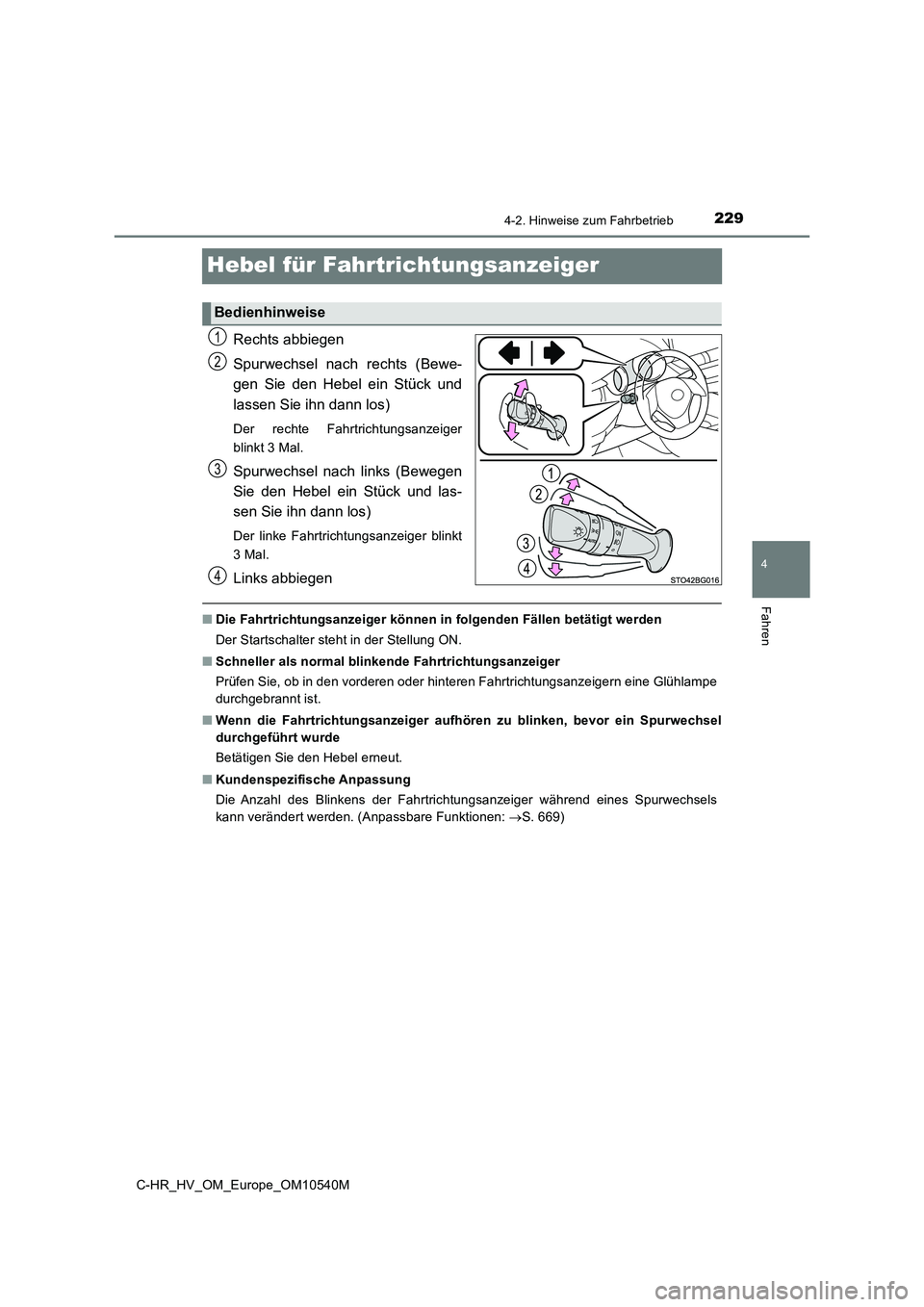

Hebel für Fahrtrichtungsanzeiger
Rechts abbiegen
Spurwechsel nach rechts (Bewe-
gen Sie den Hebel ein Stück und
lassen Sie ihn dann los)
Der rechte Fahrtrichtungsanzeiger
blinkt 3 Mal.
Spurwechsel nach links (Bewegen
Sie den Hebel ein Stück und las-
sen Sie ihn dann los)
Der linke Fahrtrichtungsanzeiger blinkt
3 Mal.
Links abbiegen
■ Die Fahrtrichtungsanzeiger können in folgenden Fällen betätigt werden
Der Startschalter steht in der Stellung ON.
■ Schneller als normal blinkende Fahrtrichtungsanzeiger
Prüfen Sie, ob in den vorderen oder hinteren Fahrtrichtungsanzeigern eine Glühlampe
durchgebrannt ist.
■ Wenn die Fahrtrichtungsanzeiger aufhören zu blinken, bevor ein Spurwechsel
durchgeführt wurde
Betätigen Sie den Hebel erneut.
■ Kundenspezifische Anpassung
Die Anzahl des Blinkens der Fahrtrichtungsanzeiger während eines Spurwechsels
kann verändert werden. (Anpassbare Funktionen: S. 669)
Bedienhinweise
1
2
3
4

2304-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10540M

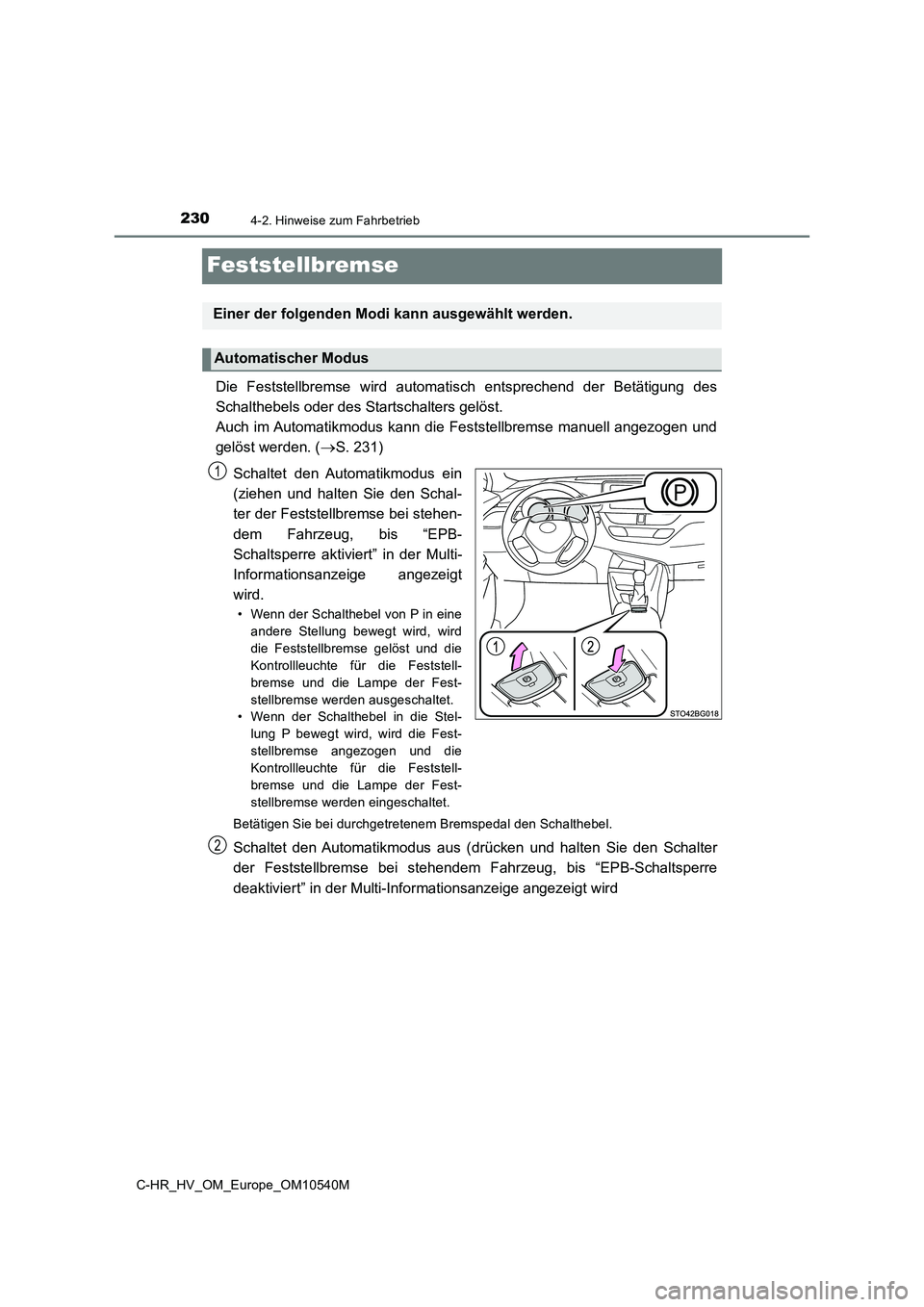

Feststellbremse
Die Feststellbremse wird automatisch entsprechend der Betätigung des
Schalthebels oder des Startschalters gelöst.
Auch im Automatikmodus kann die Feststellbremse manuell angezogen und
gelöst werden. (S. 231)
Schaltet den Automatikmodus ein
(ziehen und halten Sie den Schal-
ter der Feststellbremse bei stehen-
dem Fahrzeug, bis “EPB-
Schaltsperre aktiviert” in der Multi-
Informationsanzeige angezeigt
wird.
• Wenn der Schalthebel von P in eine
andere Stellung bewegt wird, wird
die Feststellbremse gelöst und die
Kontrollleuchte für die Feststell-
bremse und die Lampe der Fest-
stellbremse werden ausgeschaltet.
• Wenn der Schalthebel in die Stel-
lung P bewegt wird, wird die Fest-
stellbremse angezogen und die
Kontrollleuchte für die Feststell-
bremse und die Lampe der Fest-
stellbremse werden eingeschaltet.
Betätigen Sie bei durchgetretenem Bremspedal den Schalthebel.
Schaltet den Automatikmodus aus (drücken und halten Sie den Schalter
der Feststellbremse bei stehendem Fahrzeug, bis “EPB-Schaltsperre
deaktiviert” in der Multi-Informationsanzeige angezeigt wird
Einer der folgenden Modi kann ausgewählt werden.
Automatischer Modus
1
2

2314-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HV_OM_Europe_OM10540M

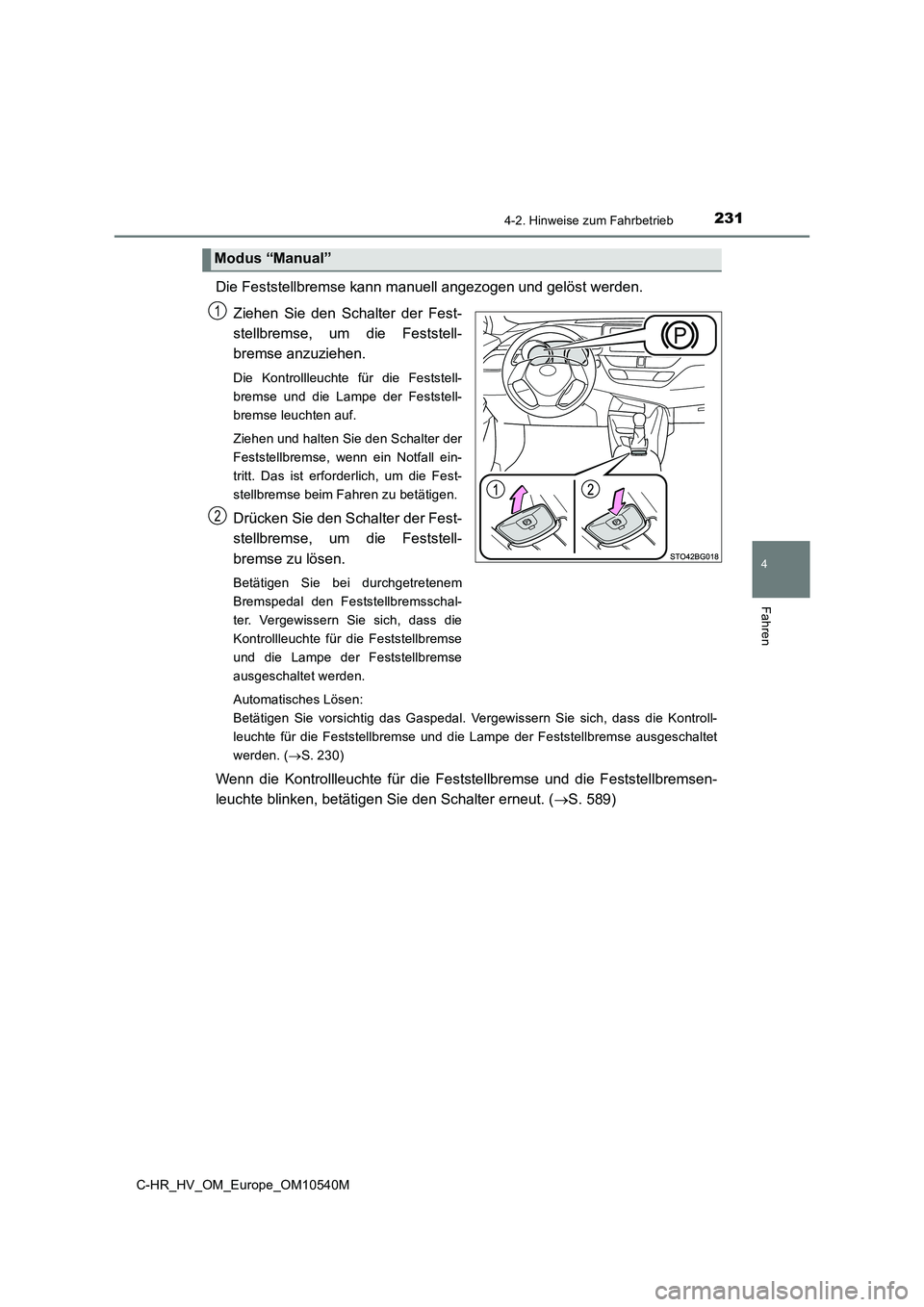

Die Feststellbremse kann manuell angezogen und gelöst werden.
Ziehen Sie den Schalter der Fest-
stellbremse, um die Feststell-
bremse anzuziehen.
Die Kontrollleuchte für die Feststell-
bremse und die Lampe der Feststell-
bremse leuchten auf.
Ziehen und halten Sie den Schalter der
Feststellbremse, wenn ein Notfall ein-
tritt. Das ist erforderlich, um die Fest-
stellbremse beim Fahren zu betätigen.
Drücken Sie den Schalter der Fest-
stellbremse, um die Feststell-
bremse zu lösen.
Betätigen Sie bei durchgetretenem
Bremspedal den Feststellbremsschal-
ter. Vergewissern Sie sich, dass die
Kontrollleuchte für die Feststellbremse
und die Lampe der Feststellbremse
ausgeschaltet werden.
Automatisches Lösen:
Betätigen Sie vorsichtig das Gaspedal. Vergewissern Sie sich, dass die Kontroll-
leuchte für die Feststellbremse und die Lampe der Feststellbremse ausgeschaltet
werden. ( S. 230)
Wenn die Kontrollleuchte für die Feststellbremse und die Feststellbremsen-
leuchte blinken, betätigen Sie den Schalter erneut. ( S. 589)
Modus “Manual”
1
2

2324-2. Hinweise zum Fahrbetrieb
C-HR_HV_OM_Europe_OM10540M

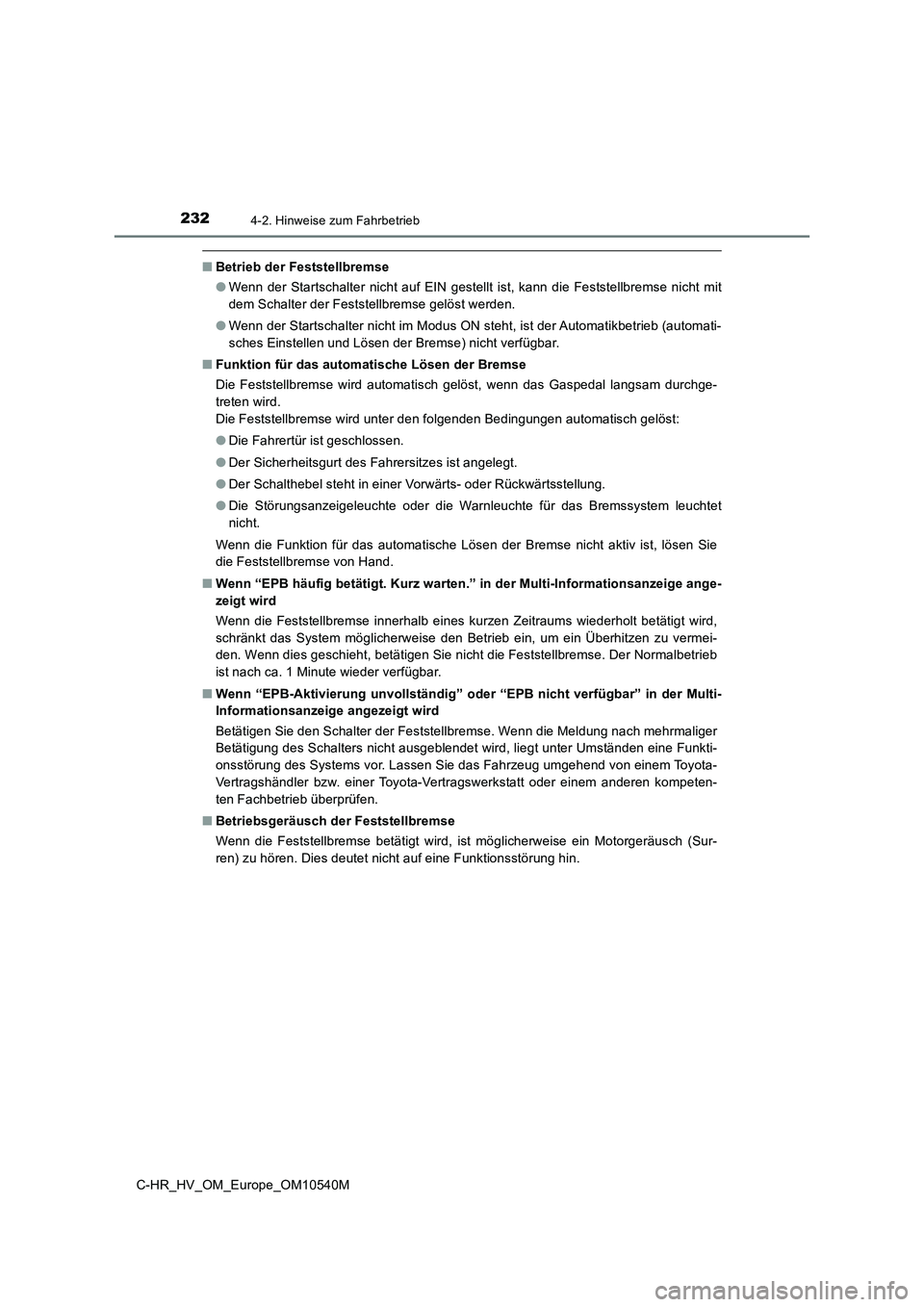

■Betrieb der Feststellbremse
● Wenn der Startschalter nicht auf EIN gestellt ist, kann die Feststellbremse nicht mit
dem Schalter der Feststellbremse gelöst werden.
● Wenn der Startschalter nicht im Modus ON steht, ist der Automatikbetrieb (automati-
sches Einstellen und Lösen der Bremse) nicht verfügbar.
■ Funktion für das automatische Lösen der Bremse
Die Feststellbremse wird automatisch gelöst, wenn das Gaspedal langsam durchge-
treten wird.
Die Feststellbremse wird unter den folgenden Bedingungen automatisch gelöst:
● Die Fahrertür ist geschlossen.
● Der Sicherheitsgurt des Fahrersitzes ist angelegt.
● Der Schalthebel steht in einer Vorwärts- oder Rückwärtsstellung.
● Die Störungsanzeigeleuchte oder die Warnleuchte für das Bremssystem leuchtet
nicht.
Wenn die Funktion für das automatische Lösen der Bremse nicht aktiv ist, lösen Sie
die Feststellbremse von Hand.
■ Wenn “EPB häufig betätigt. Kurz warten.” in der Multi-Informationsanzeige ange-
zeigt wird
Wenn die Feststellbremse innerhalb eines kurzen Zeitraums wiederholt betätigt wird,
schränkt das System möglicherweise den Betrieb ein, um ein Überhitzen zu vermei-
den. Wenn dies geschieht, betätigen Sie nicht die Feststellbremse. Der Normalbetrieb
ist nach ca. 1 Minute wieder verfügbar.
■ Wenn “EPB-Aktivierung unvollständig” oder “EPB nicht verfügbar” in der Multi-
Informationsanzeige angezeigt wird
Betätigen Sie den Schalter der Feststellbremse. Wenn die Meldung nach mehrmaliger
Betätigung des Schalters nicht ausgeblendet wird, liegt unter Umständen eine Funkti-
onsstörung des Systems vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompeten-
ten Fachbetrieb überprüfen.
■ Betriebsgeräusch der Feststellbremse
Wenn die Feststellbremse betätigt wird, ist möglicherweise ein Motorgeräusch (Sur-
ren) zu hören. Dies deutet nicht auf eine Funktionsstörung hin.
