2017 TOYOTA C_HR HYBRID Betriebsanleitungen (in German)

2654-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
WARNUNG
●Wenn die Frontscheibe im Bereich vor dem Kamerasensor beschlagen oder mit
Kondenswasser oder Eis bedeckt ist, verwenden Sie die Frontscheibenheizung,
um den Beschlag bzw. das Kondenswasser oder das Eis zu entfernen. ( S. 473)
● Wenn Wassertropfen nicht ordnungsgemäß mit dem Scheibenwischer von der
Frontscheibe im Bereich vor dem Kamerasensor entfernt werden können, ersetzen
Sie den Wischereinsatz oder das Wischerblatt.
Wenn die Wischereinsätze oder Wischerblätter gewechselt werden müssen, wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
● Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
● Ersetzen Sie die Frontscheibe, wenn sie beschädigt oder gesprungen ist.
Wenn die Frontscheibe gewechselt werden muss, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
● Achten Sie darauf, dass der Kamerasensor nicht feucht wird.
● Verhindern Sie, dass grelles Licht auf den Kamerasensor fällt.
● Achten Sie darauf, dass der Kamerasensor nicht verschmutzt oder beschädigt
wird.
Achten Sie beim Reinigen der Innenseite der Frontscheibe darauf, dass kein Glas-
reiniger auf die Linse gelangt. Die Linse darf außerdem nicht berührt werden.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb.
● Setzen Sie den Kamerasensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder die Einbaurichtung des Kamerasensors
und entfernen Sie ihn nicht.
● Demontieren Sie nicht den Kamerasensor.
● Installieren Sie in der Nähe des Kamerasensors keine elektronischen Geräte oder
Geräte, die starke elektrische Wellen ausstrahlen.
● Modifizieren Sie keine Komponenten des Fahrzeugs im Bereich des Kamerasen-
sors (Innenrückspiegel usw.) oder des Dachs.
● Bringen Sie an der Motorhaube, am Frontgrill oder an der vorderen Stoßstange
kein Zubehör an, das den Kamerasensor stören könnte. Wenden Sie sich für
nähere Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb.
● Wenn ein Surfbrett oder ein anderer langer Gegenstand auf dem Dach befestigt ist,
stellen Sie sicher, dass der Kamerasensor dadurch nicht gestört wird.
● Modifizieren Sie nicht die Scheinwerfer oder andere Leuchten.

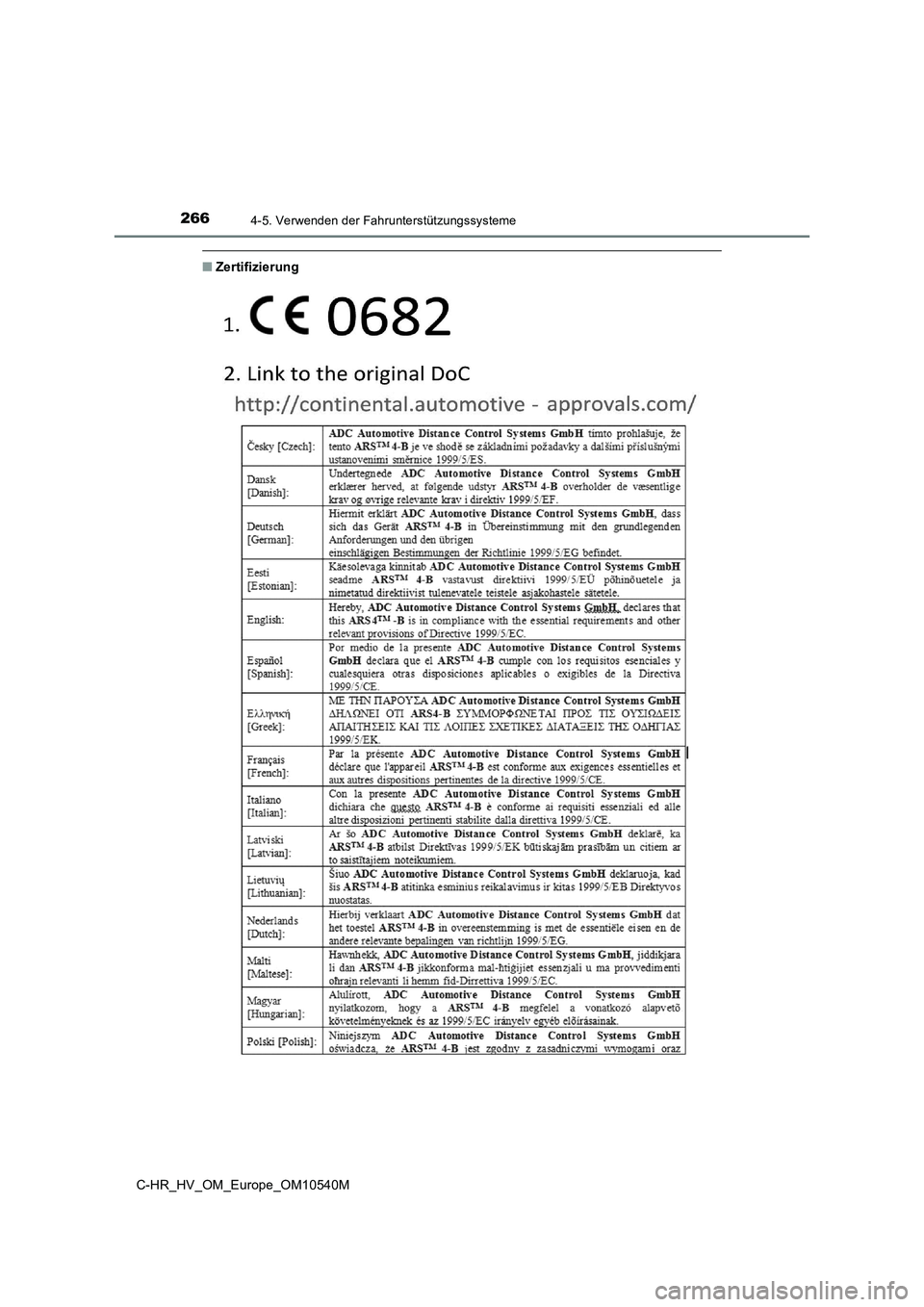

2664-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
■Zertifizierung

2674-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M

2684-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
PCS (Pre-Collision-System)
: Je nach Ausstattung
Das Pre-Collision-System nutzt den Radarsensor und den Kamerasen-
sor für die Erkennung von Fahrzeugen und Fußgängern*, die sich vor
Ihrem Fahrzeug befinden. Wenn das System eine hohe Wahrscheinlich-
keit eines Frontalzusammenstoßes mi t einem Fahrzeug oder einem
Fußgänger erkennt, wird der Fahrer durch eine Warnung aufgefordert,
Gegenmaßnahmen zu ergreifen, und der potenzielle Bremsdruck wird
erhöht, um den Fahrer bei der Vermeidung eines Zusammenstoßes zu
unterstützen. Wenn das System fest stellt, dass die Wahrscheinlichkeit
eines Frontalzusammenstoßes mit einem Fahrzeug oder einem Fuß-
gänger extrem hoch ist, werden die Bremsen automatisch betätigt, um
den Zusammenstoß zu vermeiden oder die Wucht des Aufpralls zu ver-
ringern.
Das Pre-Collision-System lässt sich deaktivieren/aktivieren und der Warn-
zeitpunkt kann geändert werden. ( S. 272)
*: In Abhängigkeit von der Region, in der das Fahrzeug verkauft wurde, steht die
Fußgängererkennungsfunktion unter Umständen nicht zur Verfügung. Wenden
Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

2694-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
◆Pre-Collision-Warnung
Wenn das System eine hohe
Wahrscheinlichkeit eines Frontal-
zusammenstoßes erkennt, ertönt
ein Summer und eine Warnmel-
dung wird in der Multi-Informati-
onsanzeige angezeigt, um den
Fahrer aufzufordern, Gegenmaß-
nahmen einzuleiten.
◆Pre-Collision-Bremsassistent
Wenn das System eine hohe Wahrscheinlichkeit eines Frontalzusammen-
stoßes erkennt, wendet das System ei ne größere Bremskraft an, je nach-
dem, wie stark das Bremspedal durchgetreten wird.
◆Pre-Collision-Bremsfunktion
Wenn das System eine hohe Wahrscheinlichkeit eines Frontalzusammen-
stoßes erkennt, warnt das System den Fahrer. Wenn das System feststellt,
dass die Wahrscheinlichkeit eines Frontalzusammenstoßes extrem hoch
ist, werden die Bremsen automatisch betätigt, um den Aufprall zu vermei-
den oder die Aufprallgeschwindigkeit zu verringern.

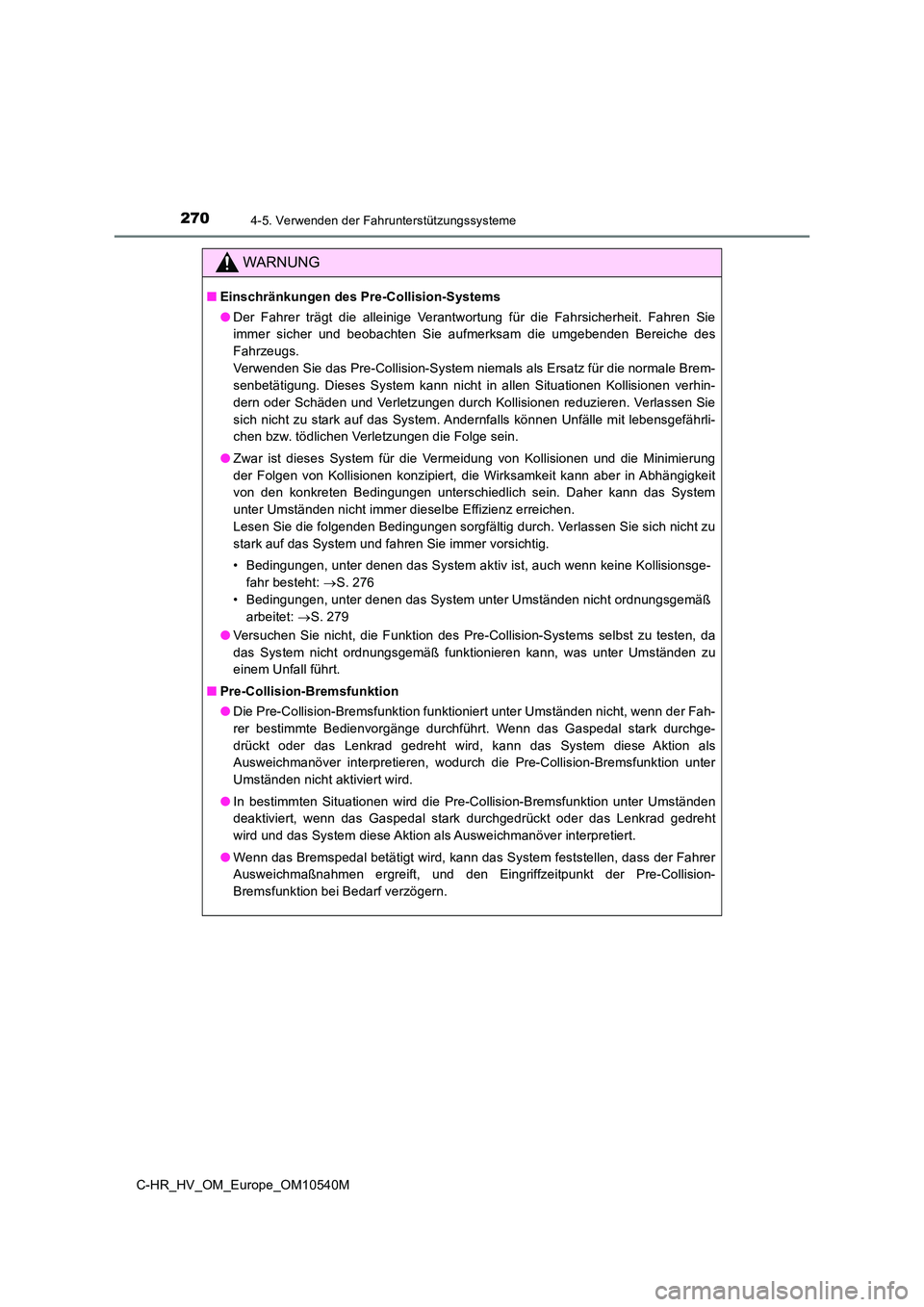

2704-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Einschränkungen des Pre-Collision-Systems
● Der Fahrer trägt die alleinige Verantwortung für die Fahrsicherheit. Fahren Sie
immer sicher und beobachten Sie aufmerksam die umgebenden Bereiche des
Fahrzeugs.
Verwenden Sie das Pre-Collision-System niemals als Ersatz für die normale Brem-
senbetätigung. Dieses System kann nicht in allen Situationen Kollisionen verhin-
dern oder Schäden und Verletzungen durch Kollisionen reduzieren. Verlassen Sie
sich nicht zu stark auf das System. Andernfalls können Unfälle mit lebensgefährli-
chen bzw. tödlichen Verletzungen die Folge sein.
● Zwar ist dieses System für die Vermeidung von Kollisionen und die Minimierung
der Folgen von Kollisionen konzipiert, die Wirksamkeit kann aber in Abhängigkeit
von den konkreten Bedingungen unterschiedlich sein. Daher kann das System
unter Umständen nicht immer dieselbe Effizienz erreichen.
Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich nicht zu
stark auf das System und fahren Sie immer vorsichtig.
• Bedingungen, unter denen das System aktiv ist, auch wenn keine Kollisionsge-
fahr besteht: S. 276
• Bedingungen, unter denen das System unter Umständen nicht ordnungsgemäß
arbeitet: S. 279
● Versuchen Sie nicht, die Funktion des Pre-Collision-Systems selbst zu testen, da
das System nicht ordnungsgemäß funktionieren kann, was unter Umständen zu
einem Unfall führt.
■ Pre-Collision-Bremsfunktion
● Die Pre-Collision-Bremsfunktion funktioniert unter Umständen nicht, wenn der Fah-
rer bestimmte Bedienvorgänge durchführt. Wenn das Gaspedal stark durchge-
drückt oder das Lenkrad gedreht wird, kann das System diese Aktion als
Ausweichmanöver interpretieren, wodurch die Pre-Collision-Bremsfunktion unter
Umständen nicht aktiviert wird.
● In bestimmten Situationen wird die Pre-Collision-Bremsfunktion unter Umständen
deaktiviert, wenn das Gaspedal stark durchgedrückt oder das Lenkrad gedreht
wird und das System diese Aktion als Ausweichmanöver interpretiert.
● Wenn das Bremspedal betätigt wird, kann das System feststellen, dass der Fahrer
Ausweichmaßnahmen ergreift, und den Eingriffzeitpunkt der Pre-Collision-
Bremsfunktion bei Bedarf verzögern.

2714-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Situationen, in denen das Pre-Collision-System deaktiviert werden sollte
Deaktivieren Sie in den folgenden Situationen das System, da es möglicherweise
nicht ordnungsgemäß funktioniert, was zu einem Unfall mit schweren oder tödlichen
Verletzungen führen kann:
● Wenn das Fahrzeug abgeschleppt wird
● Wenn Ihr Fahrzeug ein anderes Fahrzeug abschleppt
● Beim Transport des Fahrzeugs per Lkw, Boot, Zug oder ähnlichen Transportmitteln
● Wenn das Fahrzeug angehoben und das Hybridsystem in Betrieb ist und die Räder
sich frei drehen können
● Bei der Inspektion des Fahrzeugs mit einem Trommeltester, wie z. B. einem Rol-
lenprüfstand oder einem Tachometertester, oder bei der Verwendung einer Aus-
wuchtmaschine
● Wenn Frontgrill oder vordere Stoßstange bei einem Unfall oder aus anderen Grün-
den einem starken Aufprall ausgesetzt waren
● Wenn das Fahrzeug nicht stabil gefahren werden kann, wie z. B. nach einem Unfall
oder einer Funktionsstörung
● Wenn das Fahrzeug sportlich gefahren oder im Gelände bewegt wird
● Wenn der Reifenfülldruck nicht korrekt ist
● Wenn die Reifen stark abgefahren sind
● Wenn Reifen mit einer von den Spezifikationen abweichenden Größe montiert sind
● Wenn Schneeketten montiert sind
● Wenn ein Notrad oder ein Notfall-Reparatur-Kit für Reifen verwendet wird
● Wenn Ausrüstungsteile (z .B. Schneepflug usw.), die den Radarsensor oder den
Kamerasensor verdecken können, vorübergehend am Fahrzeug montiert sind

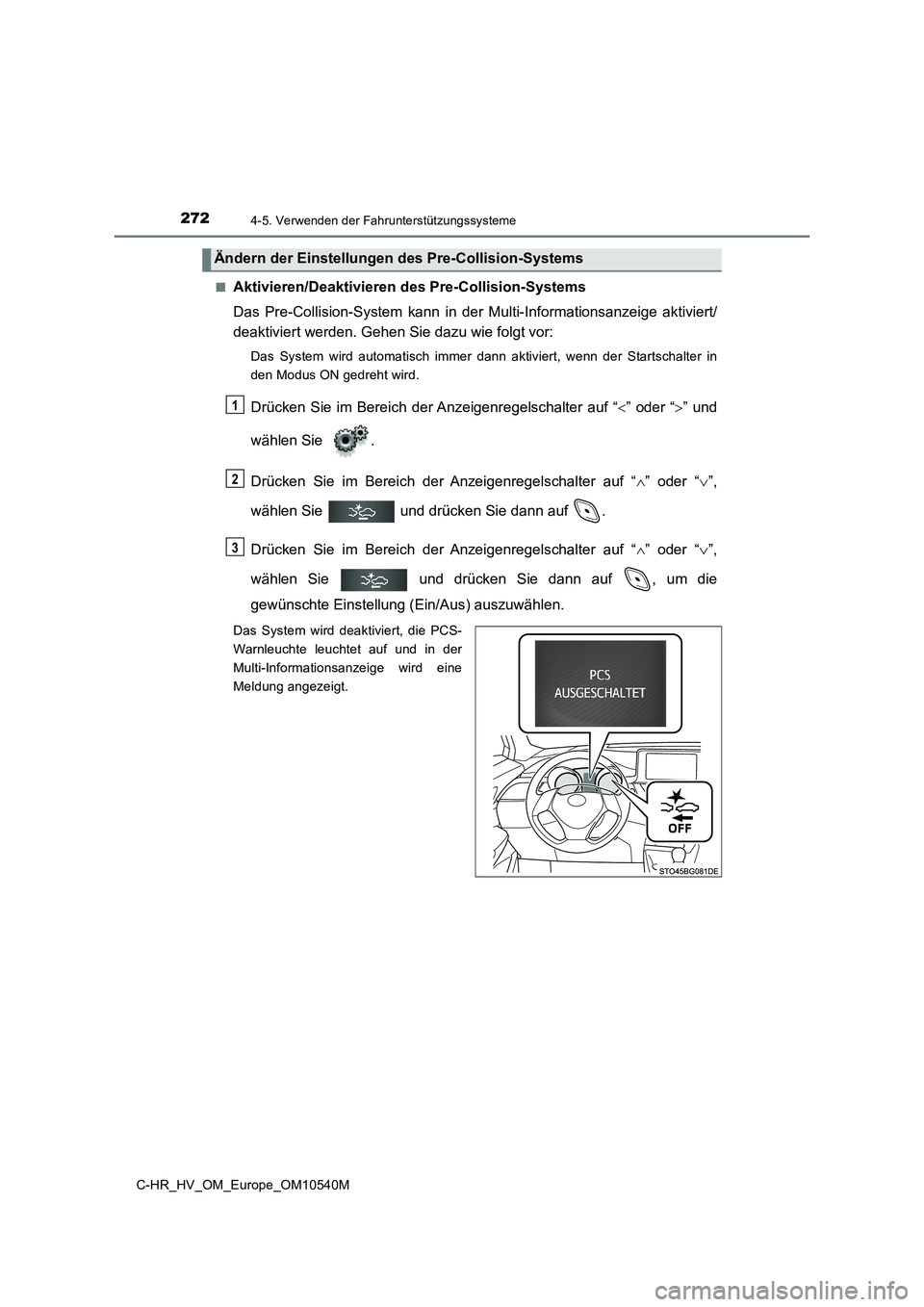

2724-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10540M
■Aktivieren/Deaktivieren des Pre-Collision-Systems
Das Pre-Collision-System kann in der Multi-Informationsanzeige aktiviert/
deaktiviert werden. Gehen Sie dazu wie folgt vor:
Das System wird automatisch immer dann aktiviert, wenn der Startschalter in
den Modus ON gedreht wird.
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”,
wählen Sie und drücken Sie dann auf .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”,
wählen Sie und drücken Sie dann auf , um die
gewünschte Einstellung (Ein/Aus) auszuwählen.
Das System wird deaktiviert, die PCS-
Warnleuchte leuchtet auf und in der
Multi-Informationsanzeige wird eine
Meldung angezeigt.
Ändern der Einstellungen des Pre-Collision-Systems
1
2
3
