5217-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura

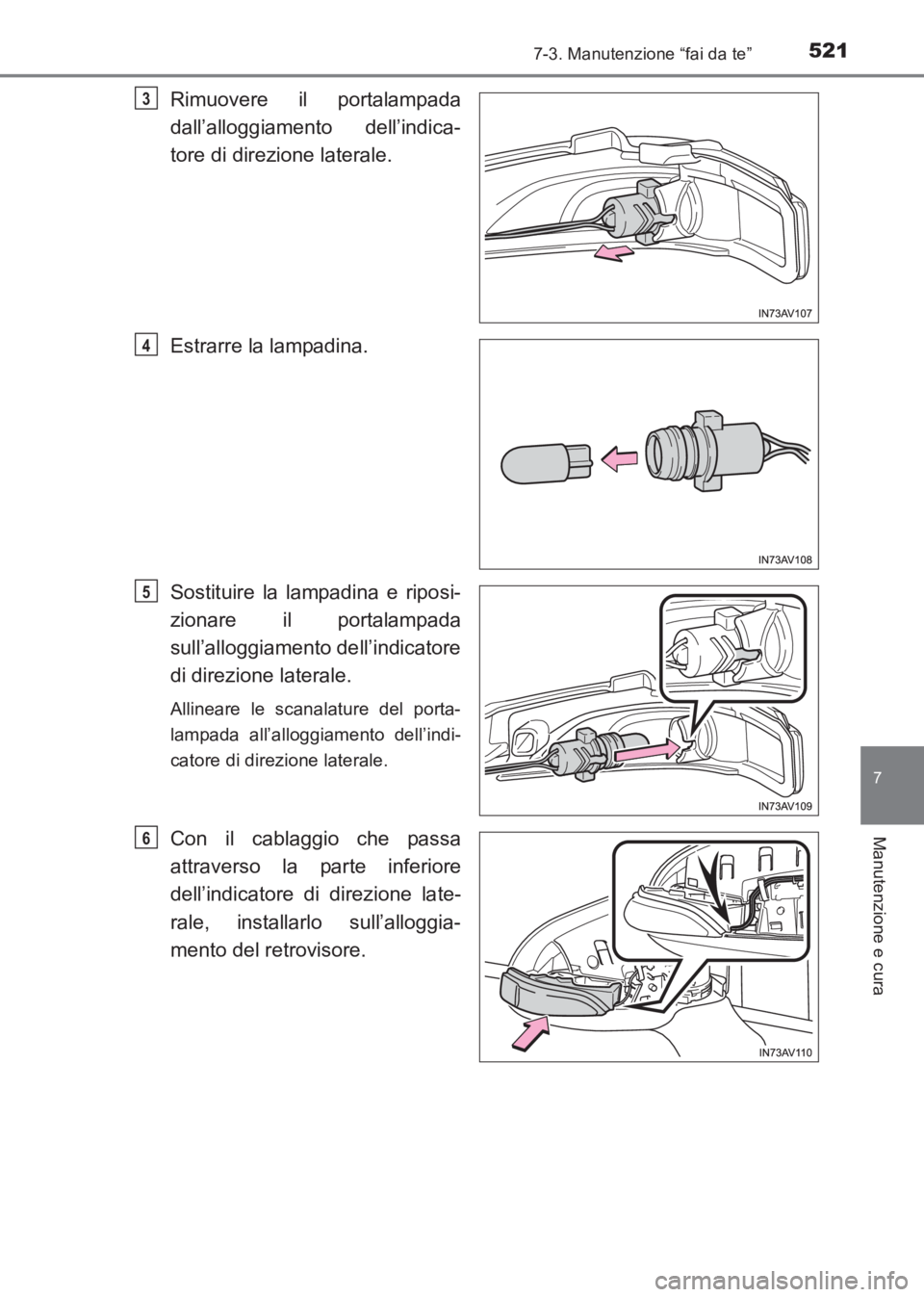

Rimuovere il portalampada
dall’alloggiamento dell’indica-
tore di direzione laterale.
Estrarre la lampadina.
Sostituire la lampadina e riposi-
zionare il portalampada
sull’alloggiamento dell’indicatore
di direzione laterale.
Allineare le scanalature del porta-
lampada all’alloggiamento dell’indi-
catore di direzione laterale.
Con il cablaggio che passa
attraverso la parte inferiore
dell’indicatore di direzione late-
rale, installarlo sull’alloggia-
mento del retrovisore.
3
4
5
6
AVENSIS_OM_OM20C70L_(EL).book Page 521 Wednesday, June 15, 2016 2:44 PM

5227-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)

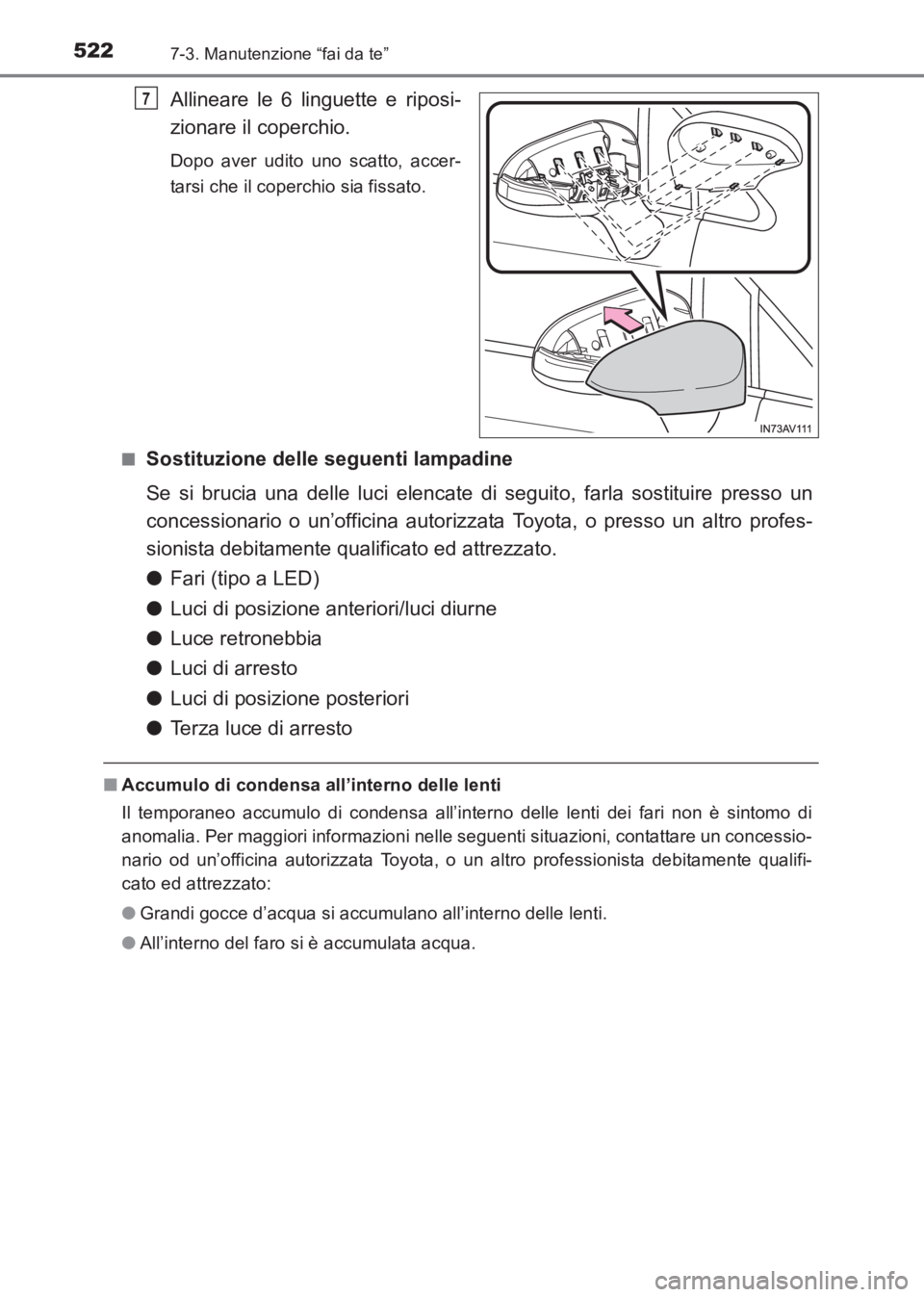

Allineare le 6 linguette e riposi-
zionare il coperchio.
Dopo aver udito uno scatto, accer-
tarsi che il coperchio sia fissato.
■
Sostituzione delle seguenti lampadine
Se si brucia una delle luci elencate di seguito, farla sostituire presso un
concessionario o un’officina autorizzata Toyota, o presso un altro profes-
sionista debitamente qualificato ed attrezzato.
● Fari (tipo a LED)
● Luci di posizione anteriori/luci diurne
● Luce retronebbia
● Luci di arresto
● Luci di posizione posteriori
● Terza luce di arresto
■Accumulo di condensa all’interno delle lenti
Il temporaneo accumulo di condensa all’interno delle lenti dei fari non è sintomo di
anomalia. Per maggiori informazioni nelle seguenti situazioni, contattare un concessio-
nario od un’officina autorizzata Toyota, o un altro professionista debitamente qualifi-
cato ed attrezzato:
●Grandi gocce d’acqua si accumulano all’interno delle lenti.
● All’interno del faro si è accumulata acqua.
7
AVENSIS_OM_OM20C70L_(EL).book Page 522 Wednesday, June 15, 20 16 2:44 PM

5237-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura

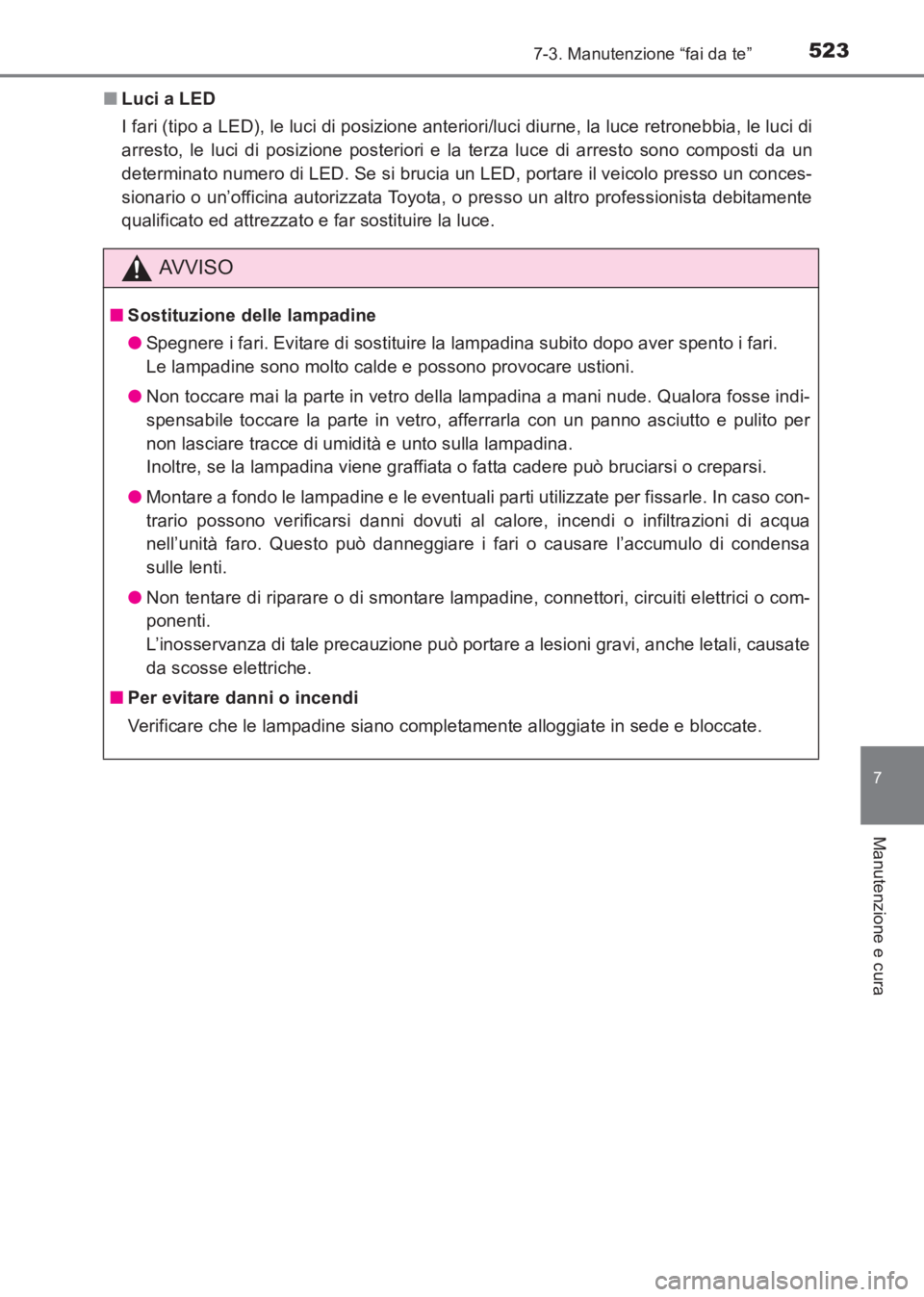

■Luci a LED
I fari (tipo a LED), le luci di posizione anteriori/luci diurne, la luce retronebbia, le luci di
arresto, le luci di posizione posteriori e la terza luce di arresto sono composti da un
determinato numero di LED. Se si brucia un LED, portare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o presso un altro professionista debitamente
qualificato ed attrezzato e far sostituire la luce.
AVVISO
■Sostituzione delle lampadine
●Spegnere i fari. Evitare di sostituire la lampadina subito dopo aver spento i fari.
Le lampadine sono molto calde e possono provocare ustioni.
● Non toccare mai la parte in vetro della lampadina a mani nude. Qualora fosse indi-
spensabile toccare la parte in vetro, afferrarla con un panno asciutto e pulito per
non lasciare tracce di umidità e unto sulla lampadina.
Inoltre, se la lampadina viene graffiata o fatta cadere può bruciarsi o creparsi.
● Montare a fondo le lampadine e le eventuali parti utilizzate per fissarle. In caso con-
trario possono verificarsi danni dovuti al calore, incendi o infiltrazioni di acqua
nell’unità faro. Questo può danneggiare i fari o causare l’accumulo di condensa
sulle lenti.
● Non tentare di riparare o di smontare lampadine, connettori, circuiti elettrici o com-
ponenti.
L’inosservanza di tale precauzione può portare a lesioni gravi, anche letali, causate
da scosse elettriche.
■ Per evitare danni o incendi
Verificare che le lampadine siano completamente alloggiate in sede e bloccate.
AVENSIS_OM_OM20C70L_(EL).book Page 523 Wednesday, June 15, 20 16 2:44 PM

5247-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
AVENSIS_OM_OM20C70L_(EL).book Page 524 Wednesday, June 15, 2016 2:44 PM

525
8

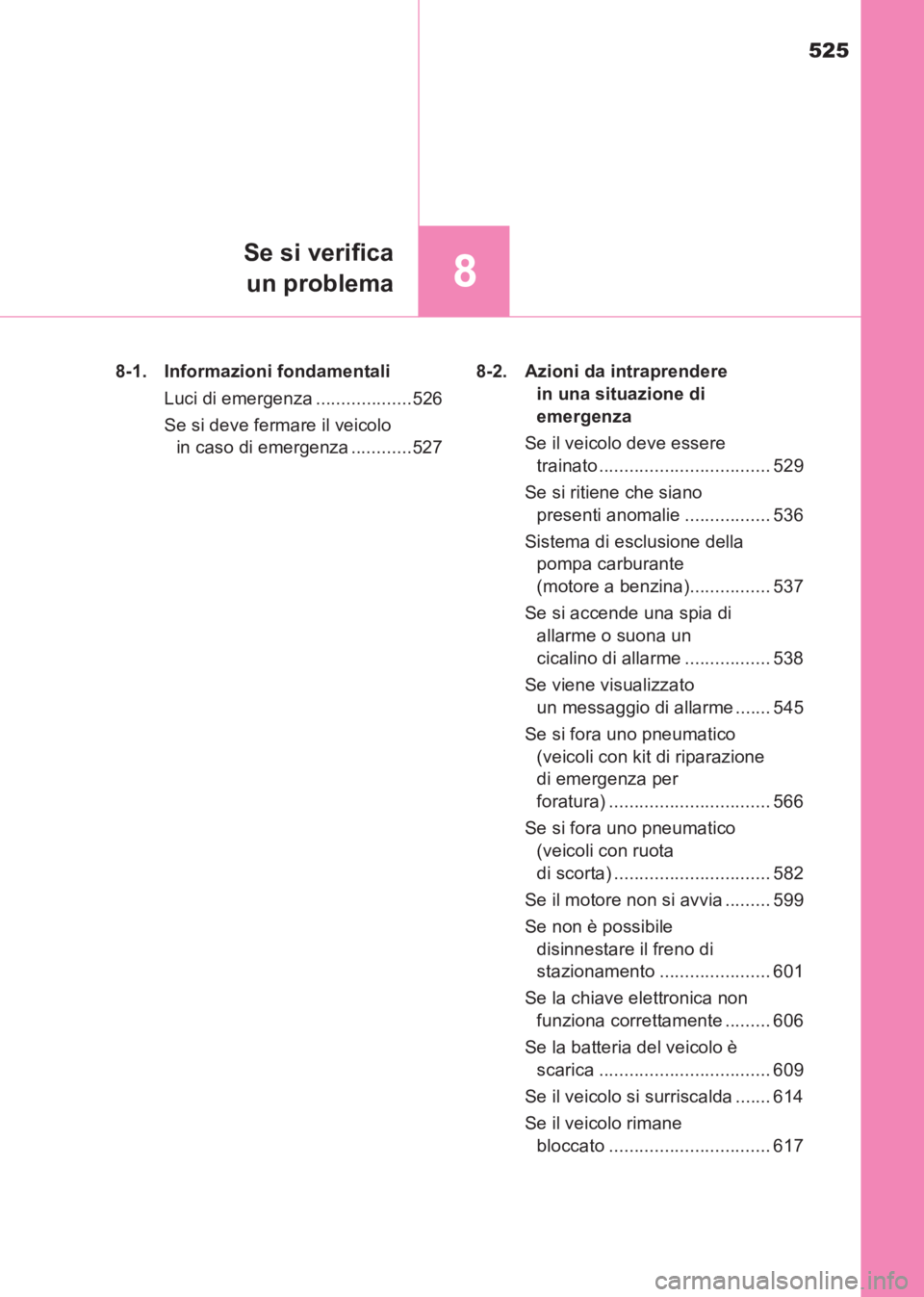

Se si verificaun problema
AVENSIS_OM_OM20C70L_(EL) 8-1. Informazioni fondamentali
Luci di emergenza ...................526
Se si deve fermare il veicolo in caso di emergenza ............527 8-2. Azioni da intraprendere
in una situazione di
emergenza
Se il veicolo deve essere trainato .................................. 529
Se si ritiene che siano presenti anomalie ................. 536
Sistema di esclusione della pompa carburante
(motore a benzina)................ 537
Se si accende una spia di allarme o suona un
cicalino di allarme ................. 538
Se viene visualizzato un messaggio di allarme ....... 545
Se si fora uno pneumatico (veicoli con kit di riparazione
di emergenza per
foratura) ................................ 566
Se si fora uno pneumatico (veicoli con ruota
di scorta) ............................... 582
Se il motore non si avvia ......... 599
Se non è possibile disinnestare il freno di
stazionamento ...................... 601
Se la chiave elettronica non funziona correttamente ......... 606
Se la batteria del veicolo è scarica .................................. 609
Se il veicolo si surriscalda ....... 614
Se il veicolo rimane bloccato ................................ 617
AVENSIS_OM_OM20C70L_(EL).book Page 525 Wednesday, June 15, 20 16 2:44 PM

5268-1. Informazioni fondamentali
AVENSIS_OM_OM20C70L_(EL)

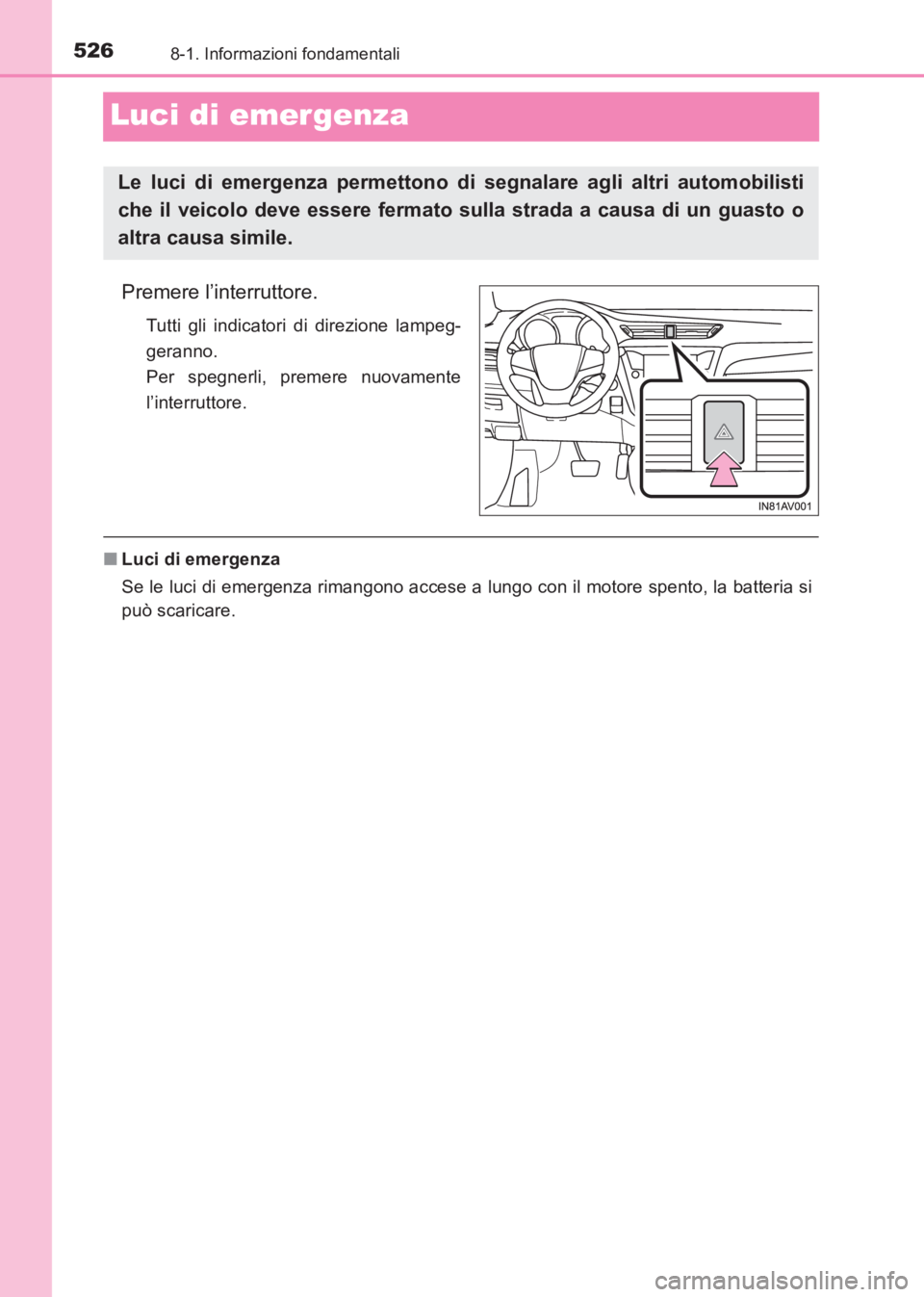

Luci di emergenza
Premere l’interruttore.
Tutti gli indicatori di direzione lampeg-
geranno.
Per spegnerli, premere nuovamente
l’interruttore.
■Luci di emergenza
Se le luci di emergenza rimangono accese a lungo con il motore spento, la batteria si
può scaricare.
Le luci di emergenza permettono di segnalare agli altri automobilisti
che il veicolo deve essere fermato sulla strada a causa di un guasto o
altra causa simile.
AVENSIS_OM_OM20C70L_(EL).book Page 526 Wednesday, June 15, 20 16 2:44 PM

5278-1. Informazioni fondamentali
AVENSIS_OM_OM20C70L_(EL)
8
Se si verifica un problema

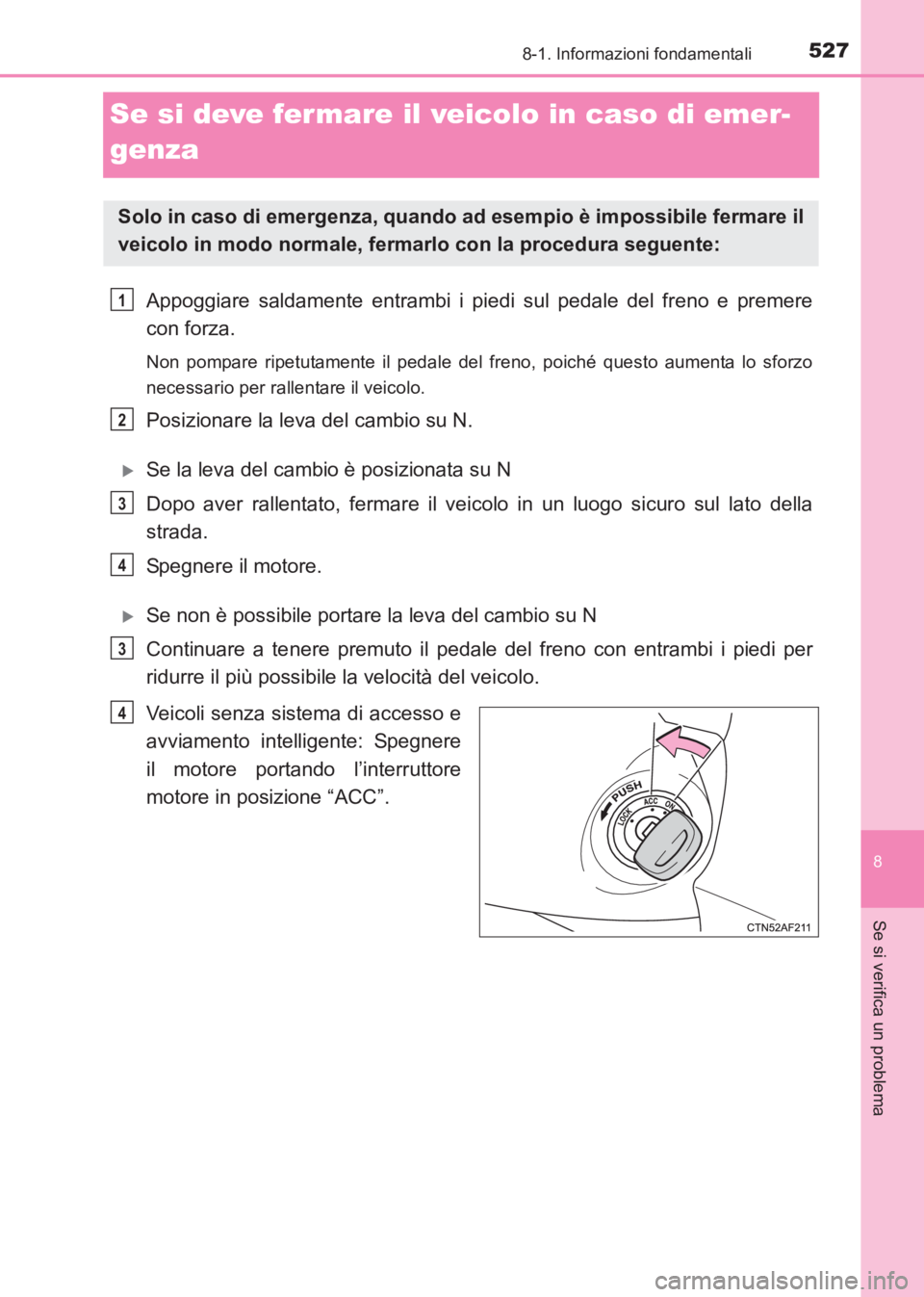

Se si deve fermare il veicolo in caso di emer-
genza
Appoggiare saldamente entrambi i piedi sul pedale del freno e premere
con forza.
Non pompare ripetutamente il pedale del freno, poiché questo aumenta lo sforzo
necessario per rallentare il veicolo.
Posizionare la leva del cambio su N.
XSe la leva del cambio è posizionata su N
Dopo aver rallentato, fermare il veicolo in un luogo sicuro sul lato della
strada.
Spegnere il motore.
XSe non è possibile portare la leva del cambio su N
Continuare a tenere premuto il pedale del freno con entrambi i piedi per
ridurre il più possibile la velocità del veicolo.
Veicoli senza sistema di accesso e
avviamento intelligente: Spegnere
il motore portando l’interruttore
motore in posizione “ACC”.
Solo in caso di emergenza, quando ad esempio è impossibile fermare il
veicolo in modo normale, fermarlo con la procedura seguente:
1
2
3
4
3
4
AVENSIS_OM_OM20C70L_(EL).book Page 527 Wednesday, June 15, 20 16 2:44 PM

5288-1. Informazioni fondamentali
AVENSIS_OM_OM20C70L_(EL)

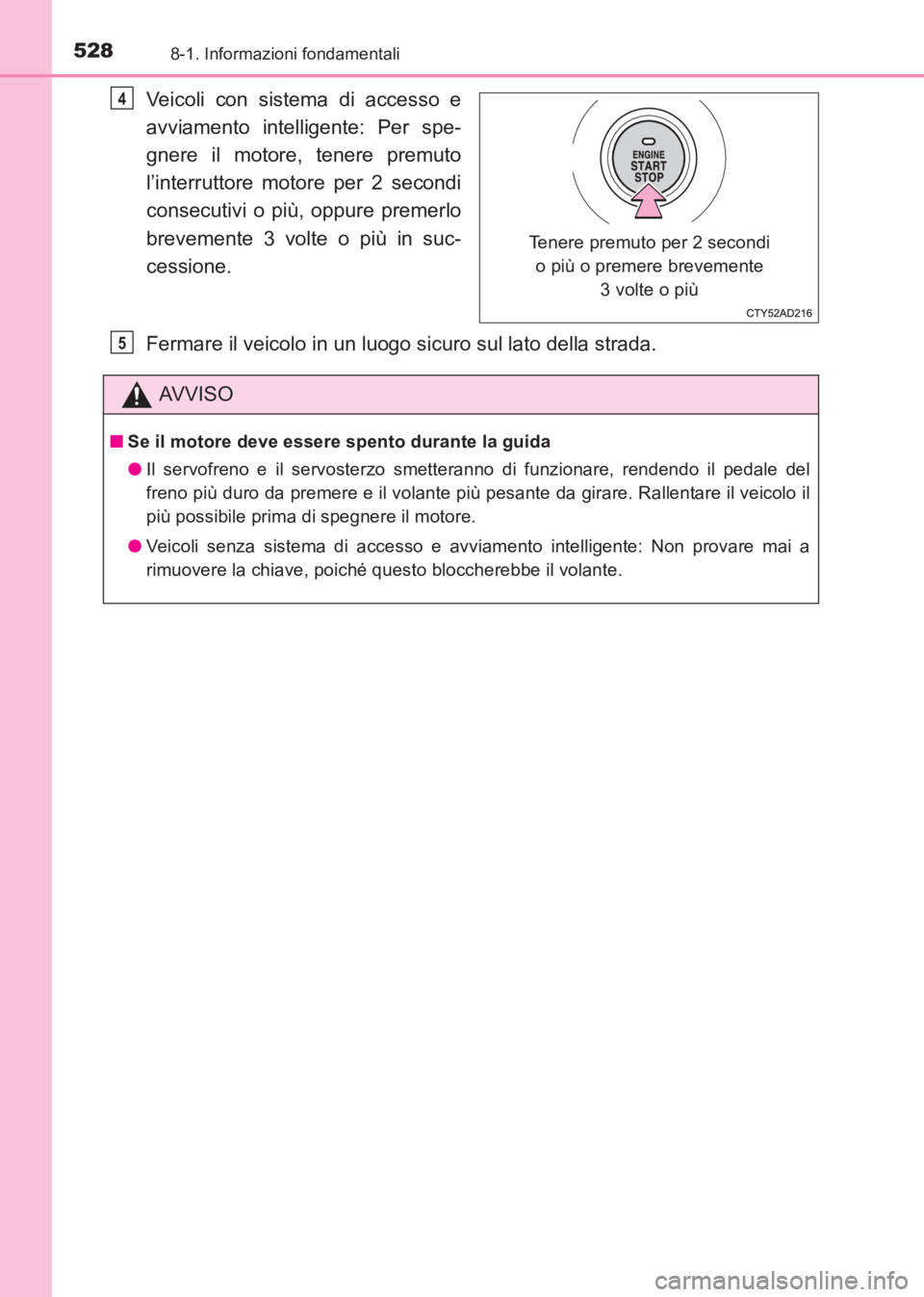

Veicoli con sistema di accesso e
avviamento intelligente: Per spe-
gnere il motore, tenere premuto
l’interruttore motore per 2 secondi
consecutivi o più, oppure premerlo
brevemente 3 volte o più in suc-
cessione.
Fermare il veicolo in un luogo sicuro sul lato della strada.
Tenere premuto per 2 secondi o più o premere brevemente 3 volte o più
4
AVVISO
■Se il motore deve essere spento durante la guida
●Il servofreno e il servosterzo smetteranno di funzionare, rendendo il pedale del
freno più duro da premere e il volante più pesante da girare. Rallentare il veicolo il
più possibile prima di spegnere il motore.
● Veicoli senza sistema di accesso e avviamento intelligente: Non provare mai a
rimuovere la chiave, poiché questo bloccherebbe il volante.
5
