2017 TOYOTA AVENSIS Manuale duso (in Italian)

6339-1. Specifiche
AVENSIS_OM_OM20C70L_(EL)
9
Specifiche del veicolo
La capacità del fluido è la quantità di riferimento. Se fosse necessaria una
sostituzione, contattare un concessionario o un’officina autorizzata Toyota o
un altro professionista debitamente qualificato ed attrezzato.

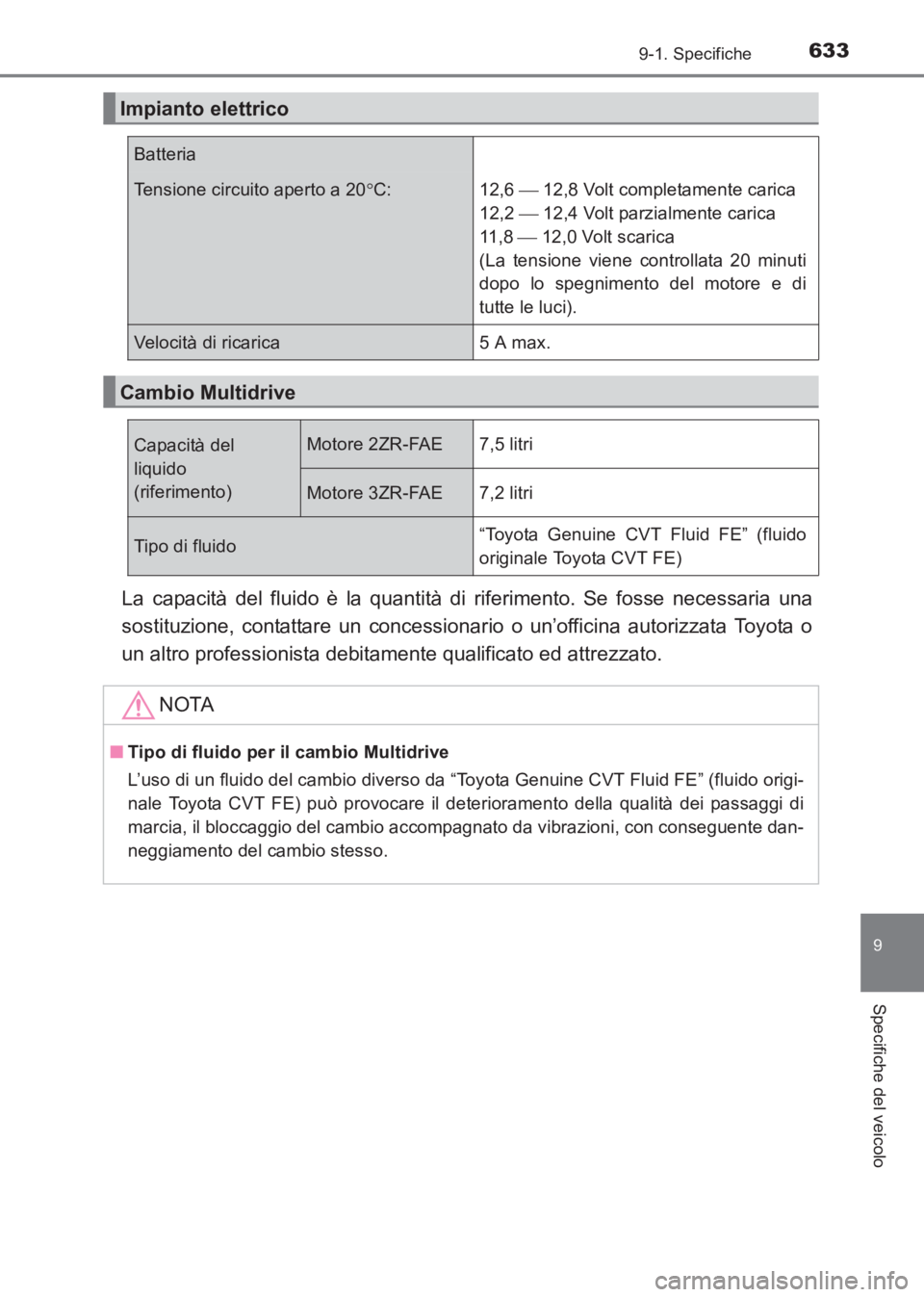

Impianto elettrico
Batteria
Tensione circuito aperto a 20 °C: 12,6  12,8 Volt completamente carica
12,2  12,4 Volt parzialmente carica
11 , 8  12,0 Volt scarica
(La tensione viene controllata 20 minuti
dopo lo spegnimento del motore e di
tutte le luci).
Velocità di ricarica 5 A max.
Cambio Multidrive
Capacità del
liquido
(riferimento)Motore 2ZR-FAE7,5 litri
Motore 3ZR-FAE7,2 litri
Tipo di fluido“Toyota Genuine CVT Fluid FE” (fluido
originale Toyota CVT FE)
NOTA
■ Tipo di fluido per il cambio Multidrive
L’uso di un fluido del cambio diverso da “Toyota Genuine CVT Fluid FE” (fluido origi-
nale Toyota CVT FE) può provocare il deterioramento della qualità dei passaggi di
marcia, il bloccaggio del cambio accompagnato da vibrazioni, con conseguente dan-
neggiamento del cambio stesso.
AVENSIS_OM_OM20C70L_(EL).book Page 633 Wednesday, June 15, 20 16 2:44 PM

6349-1. Specifiche
AVENSIS_OM_OM20C70L_(EL)

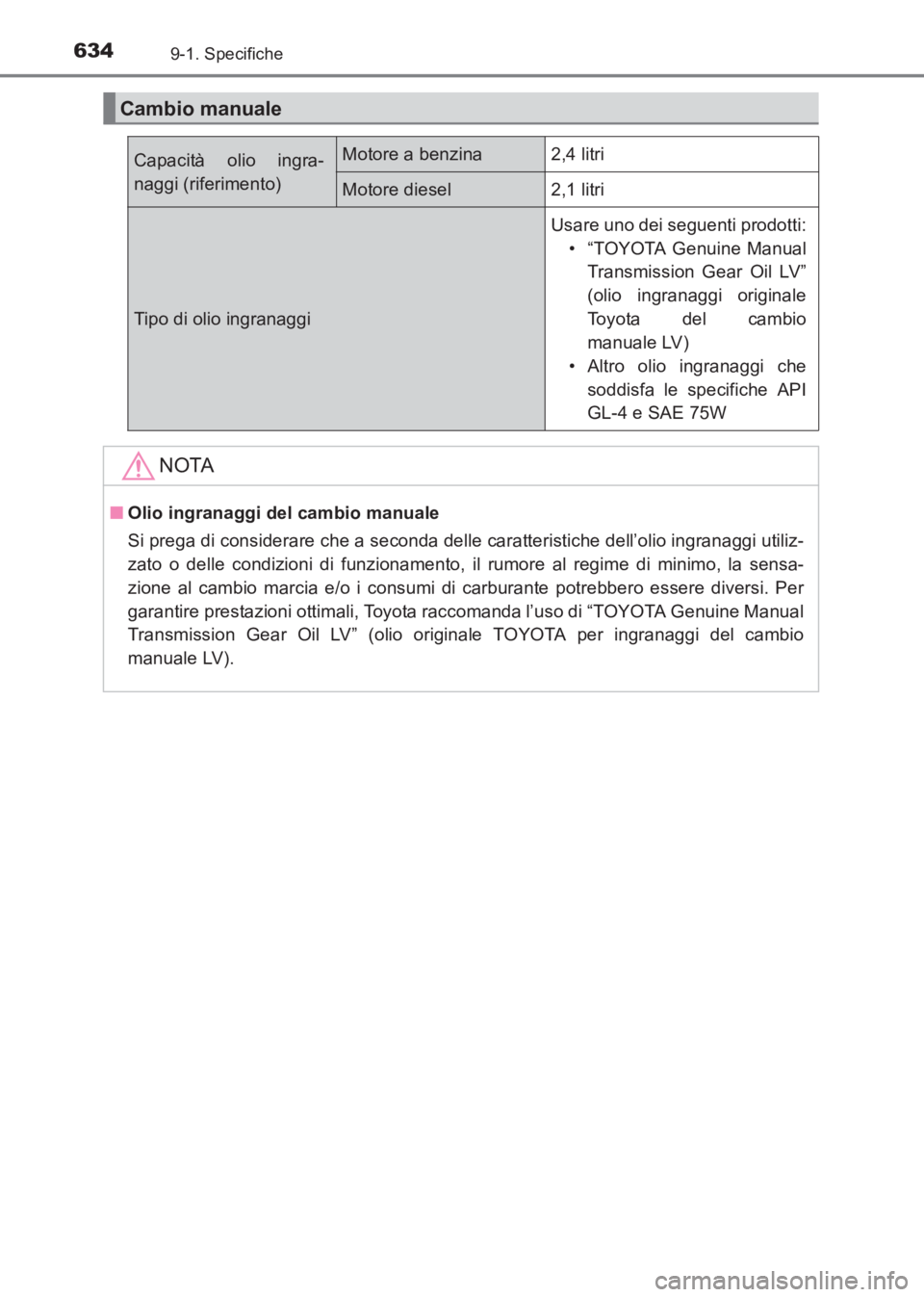

Cambio manuale
Capacità olio ingra-
naggi (riferimento)Motore a benzina2,4 litri
Motore diesel2,1 litri
Tipo di olio ingranaggi
Usare uno dei seguenti prodotti:• “TOYOTA Genuine ManualTransmission Gear Oil LV”
(olio ingranaggi originale
Toyota del cambio
manuale LV)
• Altro olio ingranaggi che soddisfa le specifiche API
GL-4 e SAE 75W
NOTA
■Olio ingranaggi del cambio manuale
Si prega di considerare che a seconda delle caratteristiche dell’olio ingranaggi utiliz-
zato o delle condizioni di funzionamento, il rumore al regime di minimo, la sensa-
zione al cambio marcia e/o i consumi di carburante potrebbero essere diversi. Per
garantire prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA Genuine Manual
Transmission Gear Oil LV” (olio originale TOYOTA per ingranaggi del cambio
manuale LV).
AVENSIS_OM_OM20C70L_(EL).book Page 634 Wednesday, June 15, 20 16 2:44 PM

6359-1. Specifiche
AVENSIS_OM_OM20C70L_(EL)
9
Specifiche del veicolo
*: distanza minima del pedale se premuto con una forza di 294 N (30 kgf) con ilmotore in funzione

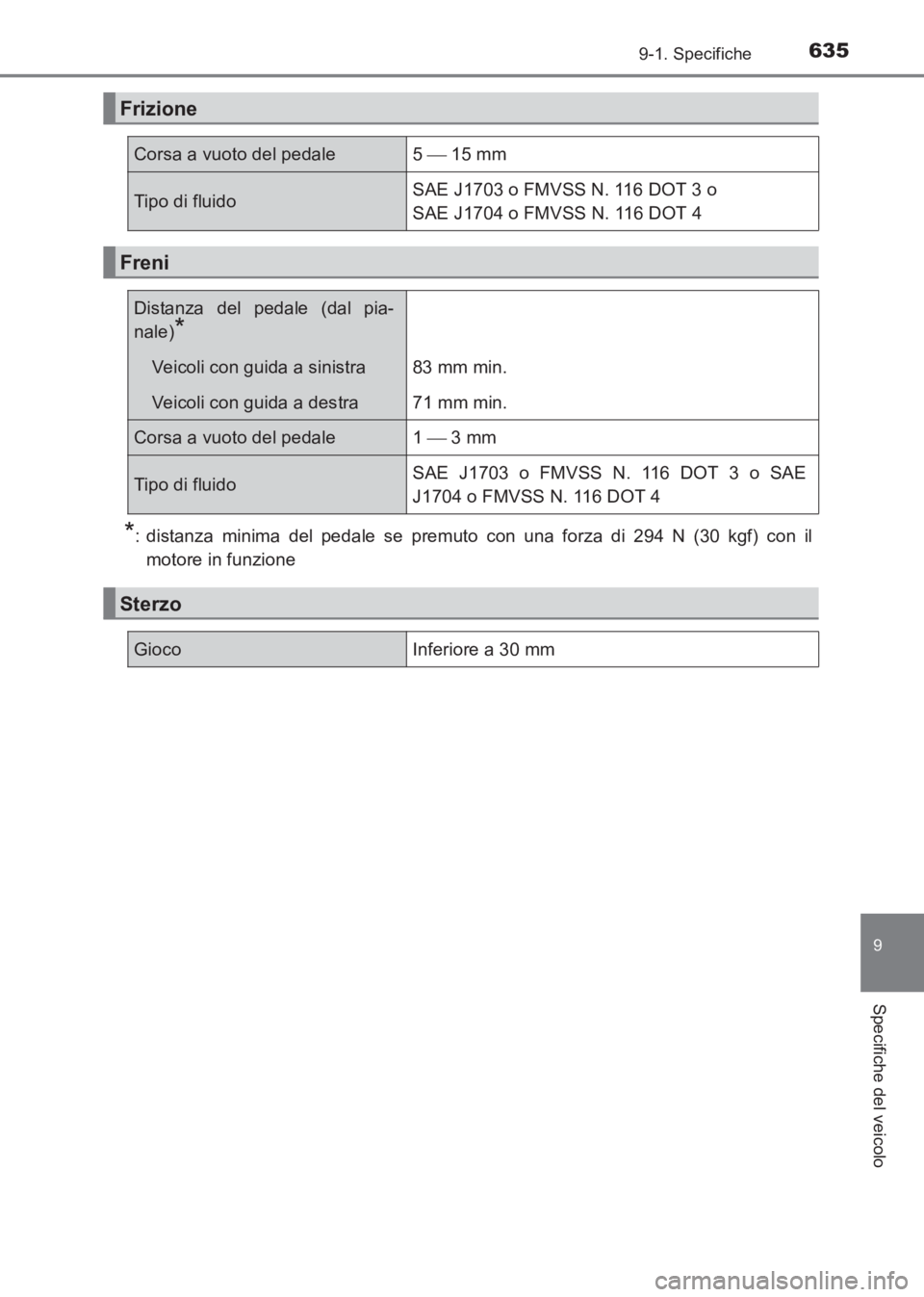

Frizione
Corsa a vuoto del pedale5  15 mm
Tipo di fluidoSAE J1703 o FMVSS N. 116 DOT 3 o
SAE J1704 o FMVSS N. 116 DOT 4
Freni
Distanza del pedale (dal pia-
nale)
*
Veicoli con guida a sinistra 83 mm min.
Veicoli con guida a destra 71 mm min.
Corsa a vuoto del pedale 1  3 mm
Tipo di fluido SAE J1703 o FMVSS N. 116 DOT 3 o SAE
J1704 o FMVSS N. 116 DOT 4
Sterzo
GiocoInferiore a 30 mm
AVENSIS_OM_OM20C70L_(EL).book Page 635 Wednesday, June 15, 20
16 2:44 PM

6369-1. Specifiche
AVENSIS_OM_OM20C70L_(EL)
X225/45R18 95W
X215/55R17 94W

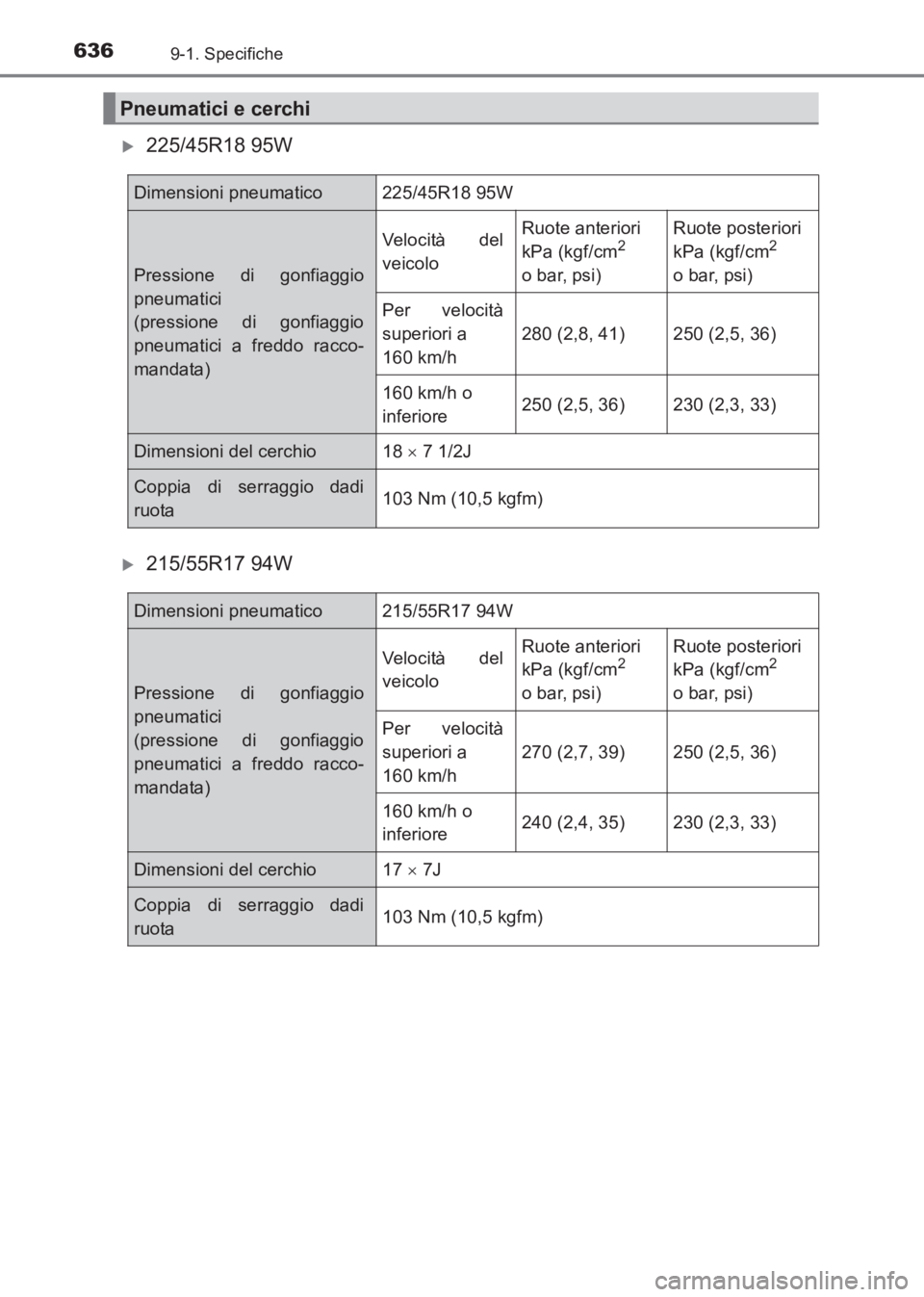

Pneumatici e cerchi
Dimensioni pneumatico 225/45R18 95W
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Velocità del
veicolo
Ruote anteriori
kPa (kgf/cm
2
o bar, psi) Ruote posteriori
kPa (kgf/cm
2
o bar, psi)
Per velocità
superiori a
160 km/h 280 (2,8, 41) 250 (2,5, 36)
160 km/h o
inferiore 250 (2,5, 36) 230 (2,3, 33)
Dimensioni del cerchio 18
× 7 1/2J
Coppia di serraggio dadi
ruota 103 Nm (10,5 kgfm)
Dimensioni pneumatico 215/55R17 94W
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Velocità del
veicolo
Ruote anteriori
kPa (kgf/cm
2
o bar, psi) Ruote posteriori
kPa (kgf/cm
2
o bar, psi)
Per velocità
superiori a
160 km/h 270 (2,7, 39) 250 (2,5, 36)
160 km/h o
inferiore 240 (2,4, 35) 230 (2,3, 33)
Dimensioni del cerchio 17
× 7J
Coppia di serraggio dadi
ruota 103 Nm (10,5 kgfm)
AVENSIS_OM_OM20C70L_(EL).book Page 636 Wednesday, June 15, 20
16 2:44 PM

6379-1. Specifiche
AVENSIS_OM_OM20C70L_(EL)
9
Specifiche del veicolo

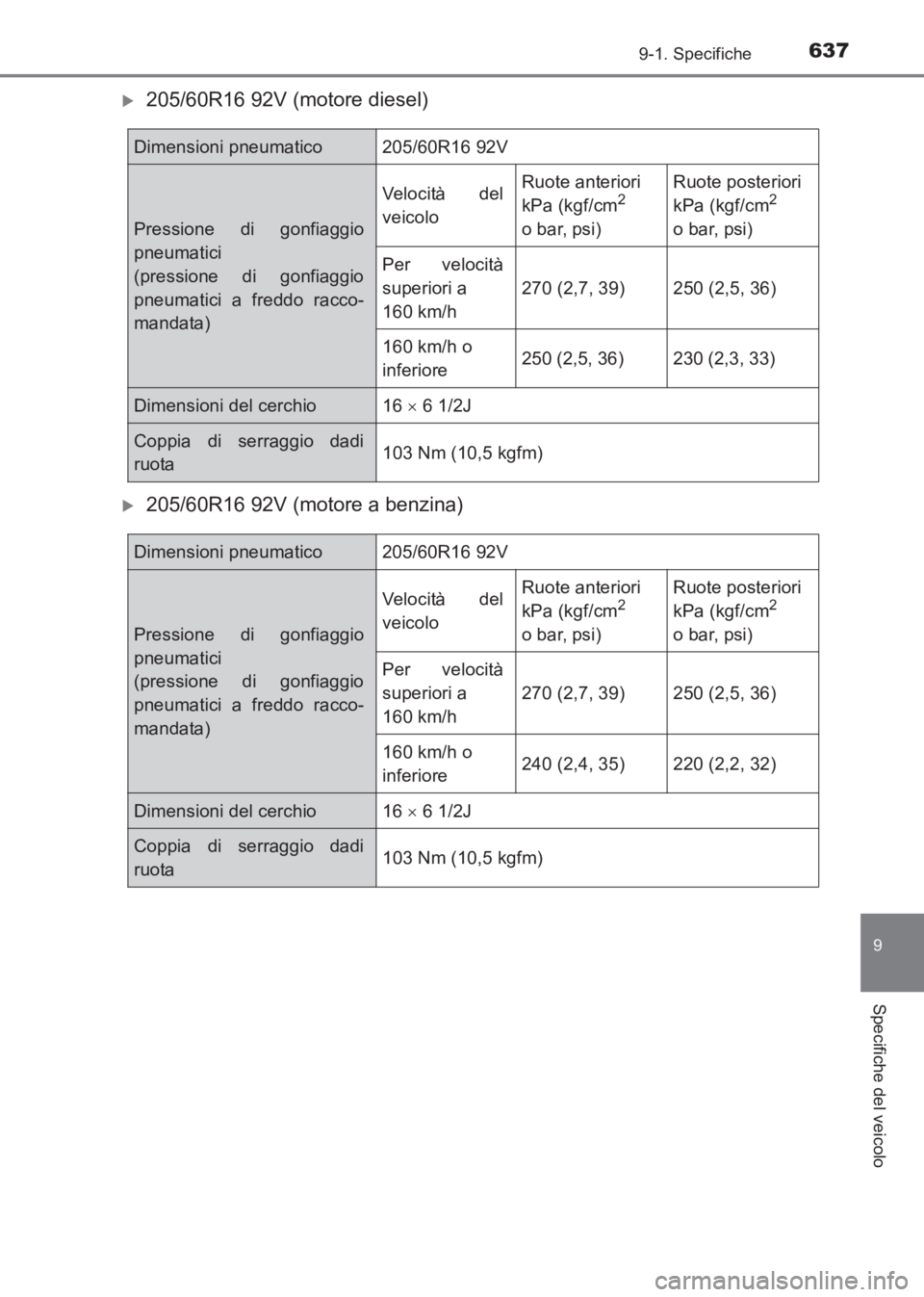

X205/60R16 92V (motore diesel)
X205/60R16 92V (motore a benzina)
Dimensioni pneumatico 205/60R16 92V
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Velocità del
veicolo
Ruote anteriori
kPa (kgf/cm
2
o bar, psi) Ruote posteriori
kPa (kgf/cm
2
o bar, psi)
Per velocità
superiori a
160 km/h 270 (2,7, 39) 250 (2,5, 36)
160 km/h o
inferiore
250 (2,5, 36) 230 (2,3, 33)
Dimensioni del cerchio 16 × 6 1/2J
Coppia di serraggio dadi
ruota 103 Nm (10,5 kgfm)
Dimensioni pneumatico 205/60R16 92V
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Velocità del
veicolo
Ruote anteriori
kPa (kgf/cm
2
o bar, psi) Ruote posteriori
kPa (kgf/cm
2
o bar, psi)
Per velocità
superiori a
160 km/h 270 (2,7, 39) 250 (2,5, 36)
160 km/h o
inferiore 240 (2,4, 35) 220 (2,2, 32)
Dimensioni del cerchio 16
× 6 1/2J
Coppia di serraggio dadi
ruota 103 Nm (10,5 kgfm)
AVENSIS_OM_OM20C70L_(EL).book Page 637 Wednesday, June 15, 20
16 2:44 PM

6389-1. Specifiche
AVENSIS_OM_OM20C70L_(EL)
XRuotino di scorta
■In caso di traino di un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm
2 o bar, 3 psi) al valore della pressione di
gonfiaggio pneumatici raccomandato e guidare il veicolo ad una velocità
inferiore ai 100 km/h.
Dimensioni pneumatico T145/70D17 106M
Pressione di gonfiaggio
pneumatico
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata) 420 kPa (4,2 kgf/cm
2 o bar, 60 psi)
Dimensioni del cerchio 17
× 4T
Coppia di serraggio dadi
ruota 103 Nm (10,5 kgfm)
AVENSIS_OM_OM20C70L_(EL).book Page 638 Wednesday, June 15, 20
16 2:44 PM

6399-1. Specifiche
AVENSIS_OM_OM20C70L_(EL)
9
Specifiche del veicolo
Lampadine
LampadineWTip o
EsternoFari (lampadine alogene) 55 A
Indicatori di direzione anteriori 21 B
Fendinebbia anteriori 19 C
Luci di svolta/luci fendinebbia 55 D
Indicatori di direzione laterali 5 B
Indicatori di direzione posteriori 21 E
Luci retromarcia 16 F
Luci targa 5 F
Interno
Luci di cortesia/interne 8 F
Luci specchietti di cortesia 8 F
Luci di cortesia della porta 5 G
Luce bagagliaio/luce vano bagagli 5 G
A: lampadine alogene HIR2
B: lampadine con base a cuneo (gialle)
C: lampadine alogene H16
D: lampadine alogene H11 E: lampadine a terminale singolo
(trasparenti)
F: lampadine con base a cuneo (trasparenti)
G: lampadine a estremità doppia
AVENSIS_OM_OM20C70L_(EL).book Page 639 Wednesday, June 15, 20 16 2:44 PM

6409-1. Specifiche
AVENSIS_OM_OM20C70L_(EL)

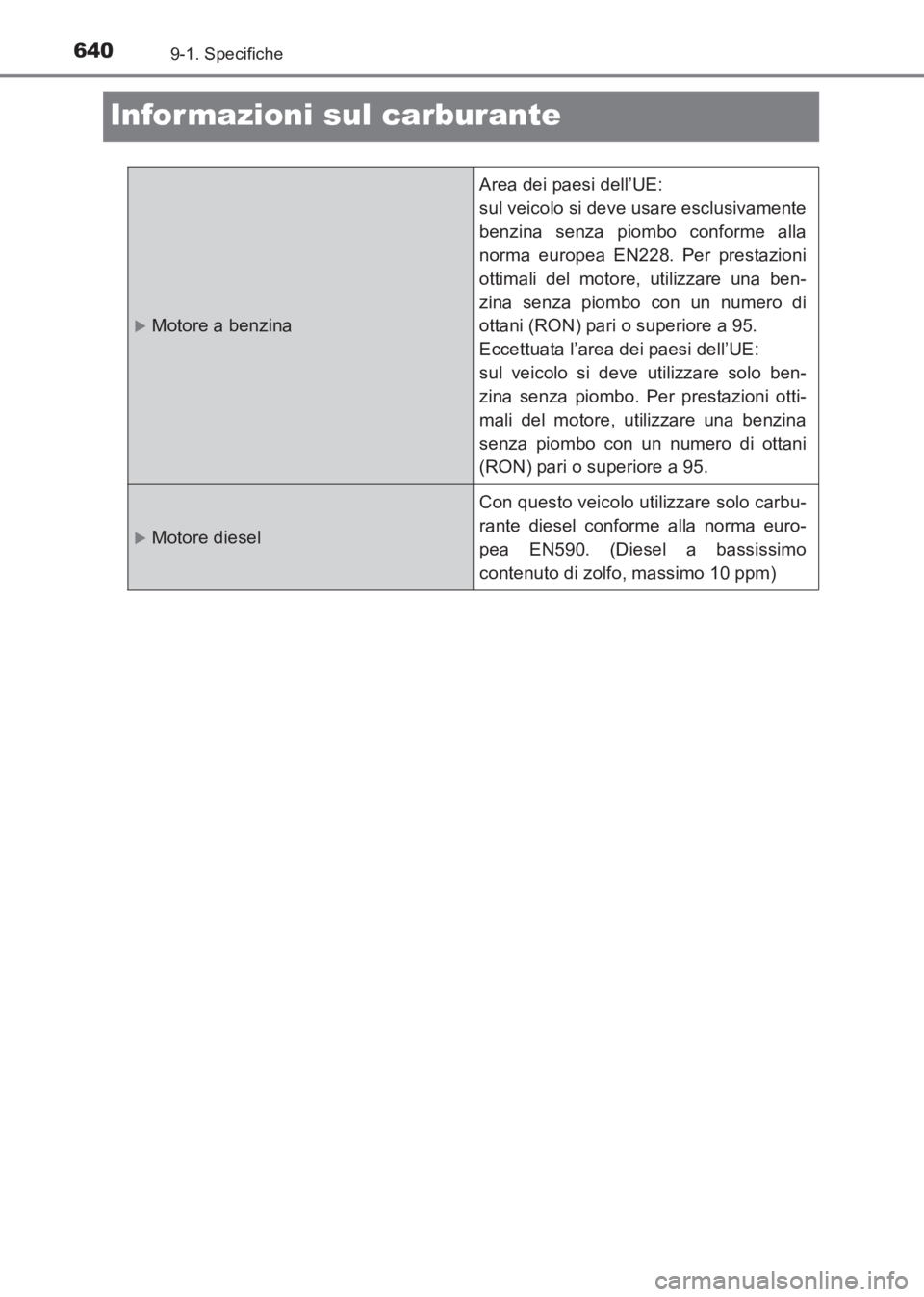

Infor mazioni sul carburante
XMotore a benzina
Area dei paesi dell’UE:
sul veicolo si deve usare esclusivamente
benzina senza piombo conforme alla
norma europea EN228. Per prestazioni
ottimali del motore, utilizzare una ben-
zina senza piombo con un numero di
ottani (RON) pari o superiore a 95.
Eccettuata l’area dei paesi dell’UE:
sul veicolo si deve utilizzare solo ben-
zina senza piombo. Per prestazioni otti-
mali del motore, utilizzare una benzina
senza piombo con un numero di ottani
(RON) pari o superiore a 95.
XMotore diesel
Con questo veicolo utilizzare solo carbu-
rante diesel conforme alla norma euro-
pea EN590. (Diesel a bassissimo
contenuto di zolfo, massimo 10 ppm)
AVENSIS_OM_OM20C70L_(EL).book Page 640 Wednesday, June 15, 2016 2:44 PM
