2017 TOYOTA AVENSIS Manuale duso (in Italian)

5057-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura
Controllare se il fusibile è bruciato.Fusibile normale
Fusibile bruciato
Tipo A e B
Sostituirlo con un fusibile di am peraggio appropriato. L’amperaggio è indi-
cato sul coperchio della scatola fusibili.
Tipo C e D
Contattare un concessionario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.4
1
2
XTipo AXTipo B
XTipo CXTipo D
AVENSIS_OM_OM20C70L_(EL).book Page 505 Wednesday, June 15, 20 16 2:44 PM

5067-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)

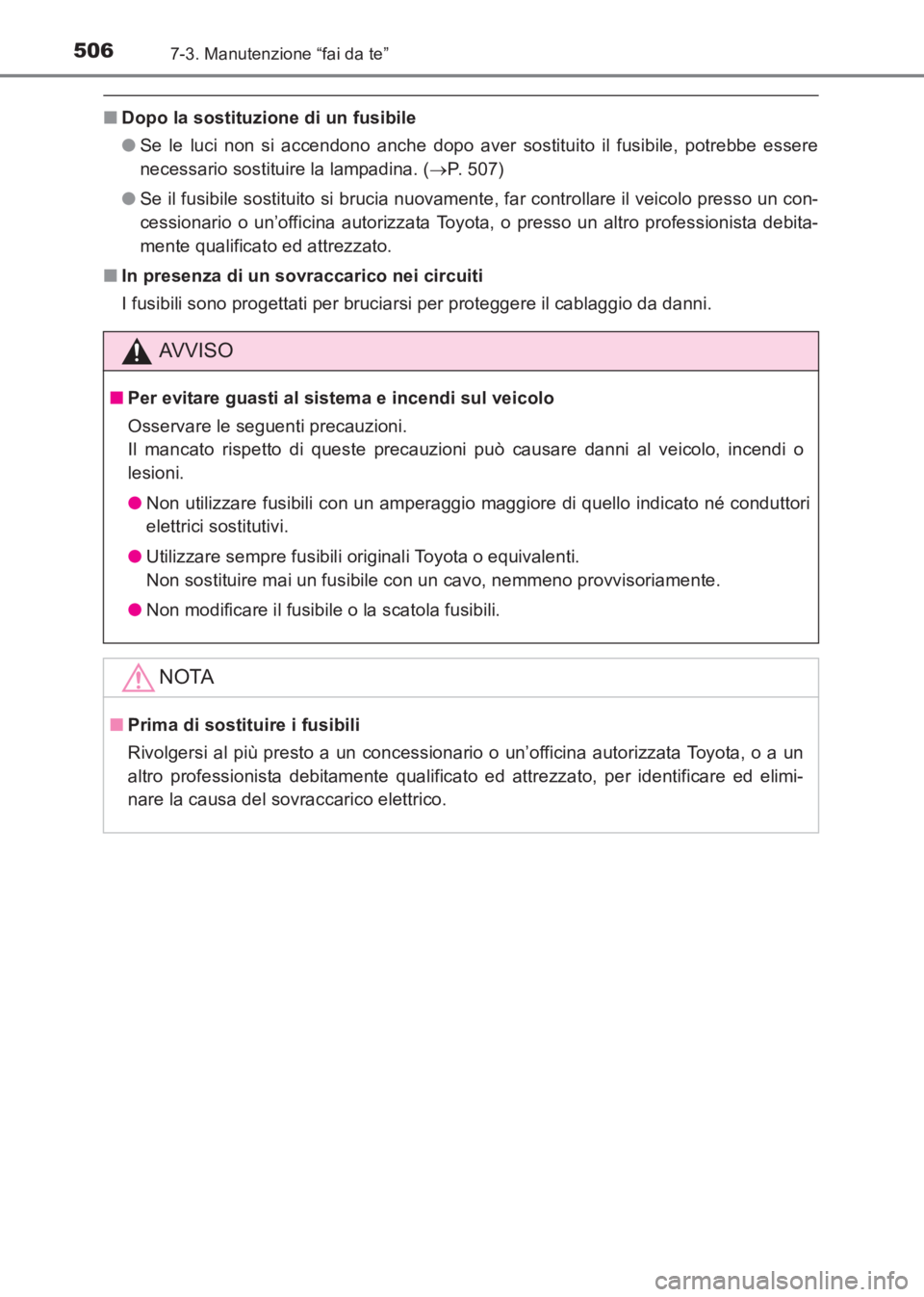

■Dopo la sostituzione di un fusibile
●Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere
necessario sostituire la lampadina. ( →P. 507)
● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un altro professionista debita-
mente qualificato ed attrezzato.
■ In presenza di un sovraccarico nei circuiti
I fusibili sono progettati per bruciarsi per proteggere il cablaggio da danni.
AVVISO
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
Il mancato rispetto di queste precauzioni può causare danni al veicolo, incendi o
lesioni.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare il fusibile o la scatola fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato, per identificare ed elimi-
nare la causa del sovraccarico elettrico.
AVENSIS_OM_OM20C70L_(EL).book Page 506 Wednesday, June 15, 20 16 2:44 PM

5077-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura

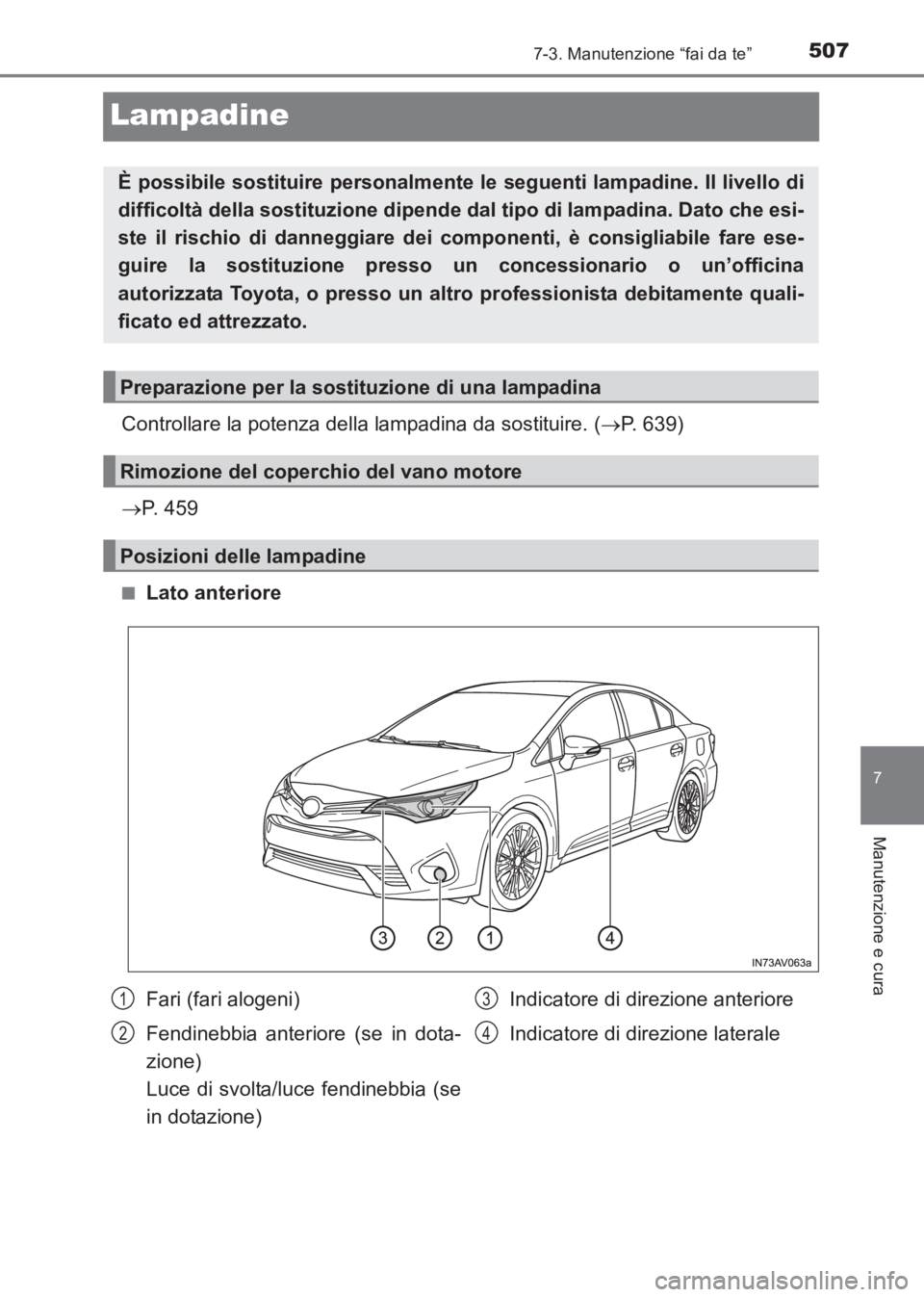

Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 639)
→ P. 459
■Lato anteriore
È possibile sostituire personalmente le seguenti lampadine. Il livello di
difficoltà della sostituzione dipende dal tipo di lampadina. Dato che esi-
ste il rischio di danneggiare dei componenti, è consigliabile fare ese-
guire la sostituzione presso un concessionario o un’officina
autorizzata Toyota, o presso un altro professionista debitamente quali-
ficato ed attrezzato.
Preparazione per la sostituzione di una lampadina
Rimozione del coperchio del vano motore
Posizioni delle lampadine
Fari (fari alogeni)
Fendinebbia anteriore (se in dota-
zione)
Luce di svolta/luce fendinebbia (se
in dotazione) Indicatore di direzione anteriore
Indicatore di direzione laterale1
2
3
4
AVENSIS_OM_OM20C70L_(EL).book Page 507 Wednesday, June 15, 20
16 2:44 PM

5087-3. Manutenzione “fai da te”

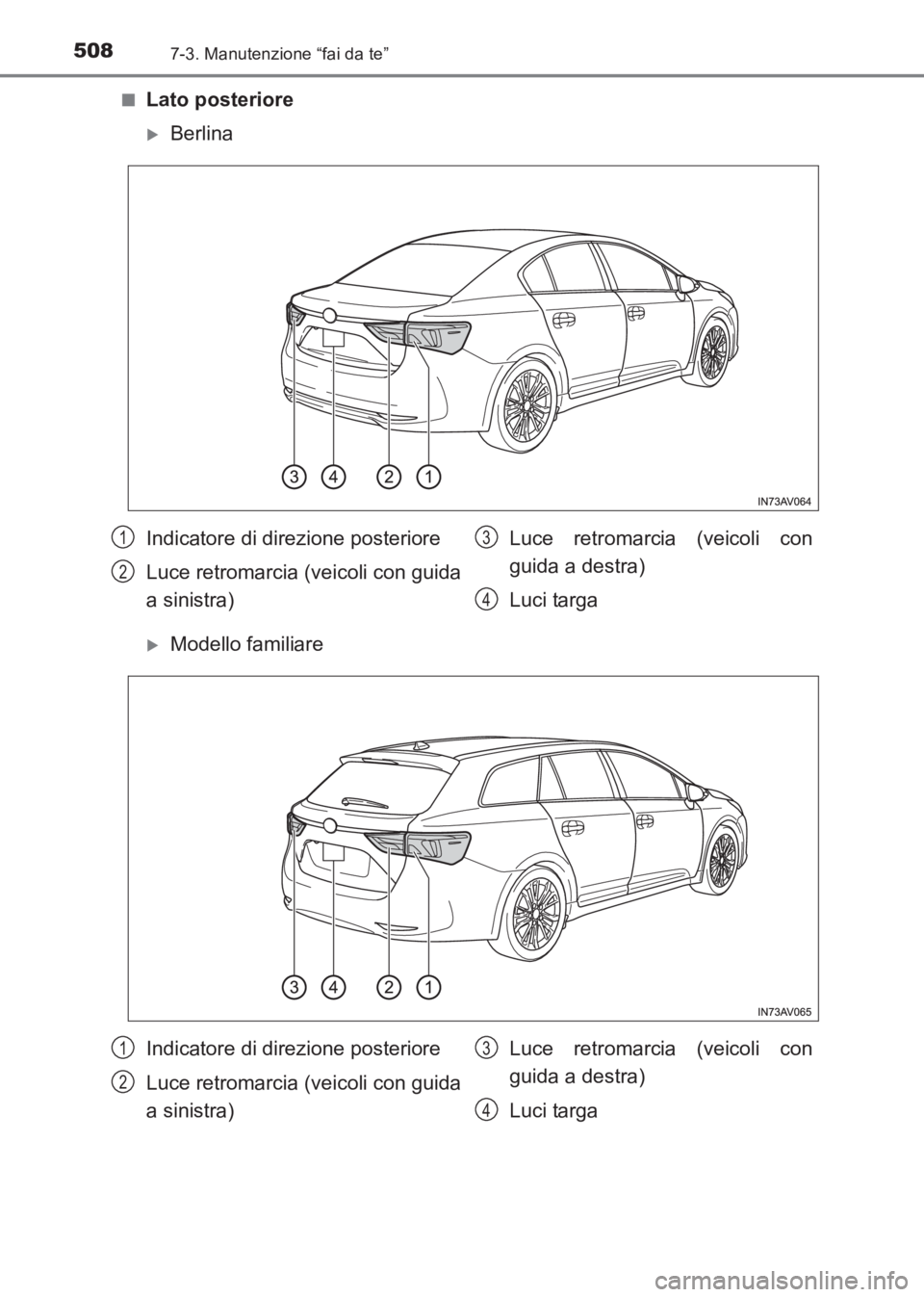

AVENSIS_OM_OM20C70L_(EL)■
Lato posteriore
XBerlina
XModello familiare
Indicatore di direzione posteriore
Luce retromarcia (veicoli con guida
a sinistra)
Luce retromarcia (veicoli con
guida a destra)
Luci targa1
2
3
4
Indicatore di direzione posteriore
Luce retromarcia (veicoli con guida
a sinistra)Luce retromarcia (veicoli con
guida a destra)
Luci targa1
2
3
4
AVENSIS_OM_OM20C70L_(EL).book Page 508 Wednesday, June 15, 20
16 2:44 PM

5097-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura

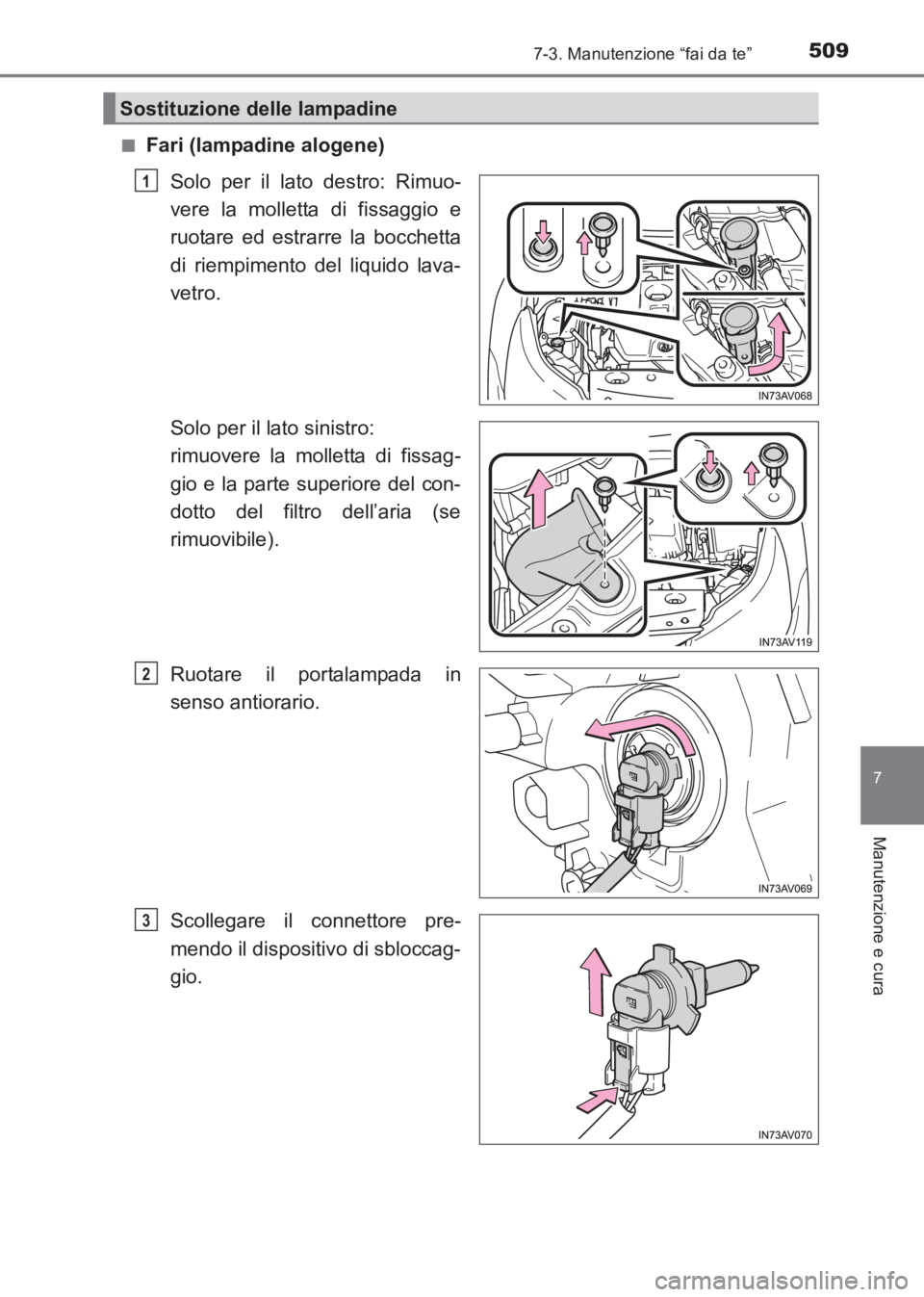

■Fari (lampadine alogene)Solo per il lato destro: Rimuo-
vere la molletta di fissaggio e
ruotare ed estrarre la bocchetta
di riempimento del liquido lava-
vetro.
Solo per il lato sinistro:
rimuovere la molletta di fissag-
gio e la parte superiore del con-
dotto del filtro dell’aria (se
rimuovibile).
Ruotare il portalampada in
senso antiorario.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Sostituzione delle lampadine
1
2
3
AVENSIS_OM_OM20C70L_(EL).book Page 509 Wednesday, June 15, 20 16 2:44 PM

5107-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)

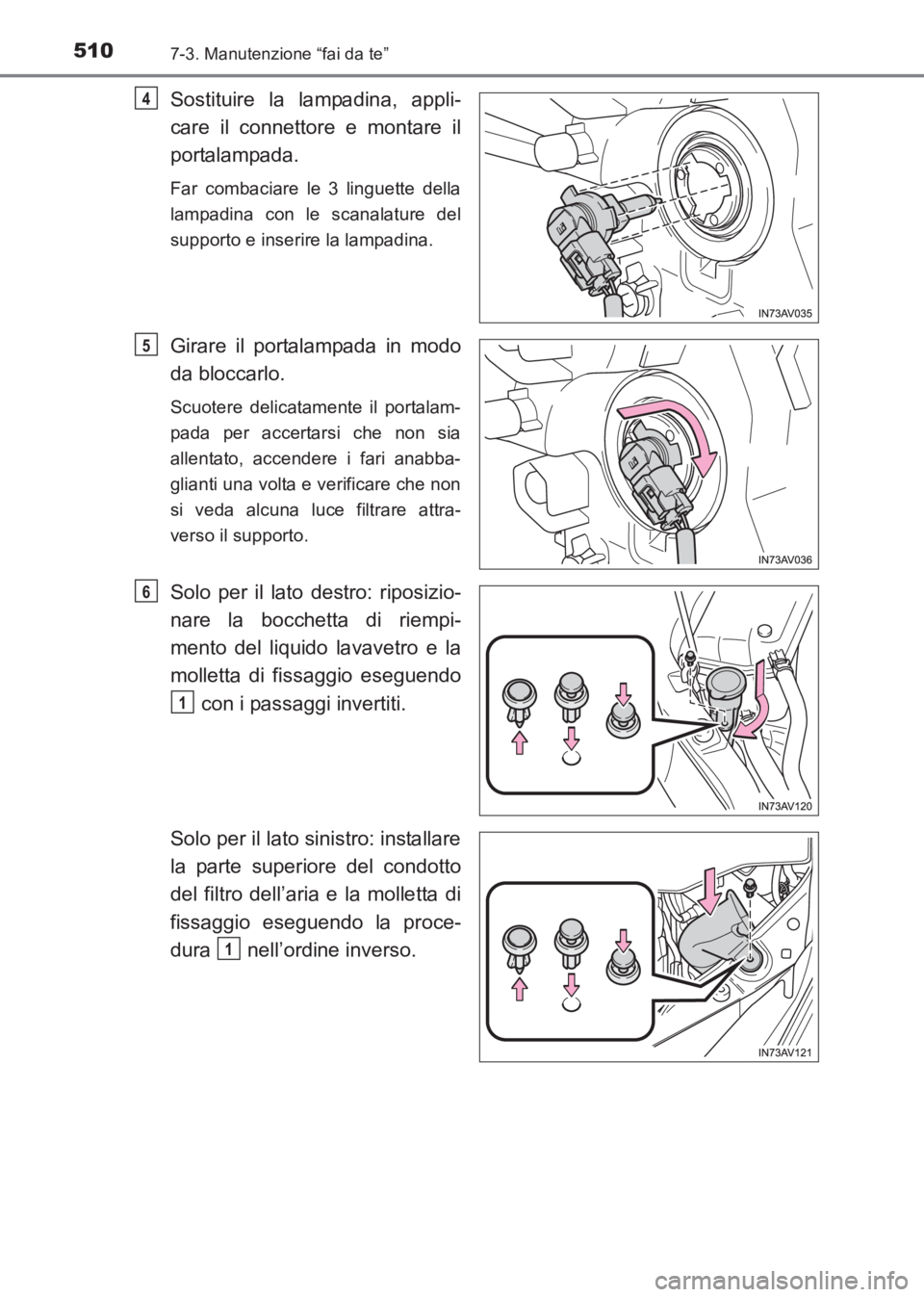

Sostituire la lampadina, appli-
care il connettore e montare il
portalampada.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fari anabba-
glianti una volta e verificare che non
si veda alcuna luce filtrare attra-
verso il supporto.
Solo per il lato destro: riposizio-
nare la bocchetta di riempi-
mento del liquido lavavetro e la
molletta di fissaggio eseguendo con i passaggi invertiti.
Solo per il lato sinistro: installare
la parte superiore del condotto
del filtro dell’aria e la molletta di
fissaggio eseguendo la proce-
dura nell’ordine inverso.
4
5
6
1
1
AVENSIS_OM_OM20C70L_(EL).book Page 510 Wednesday, June 15, 20 16 2:44 PM

5117-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
7
Manutenzione e cura

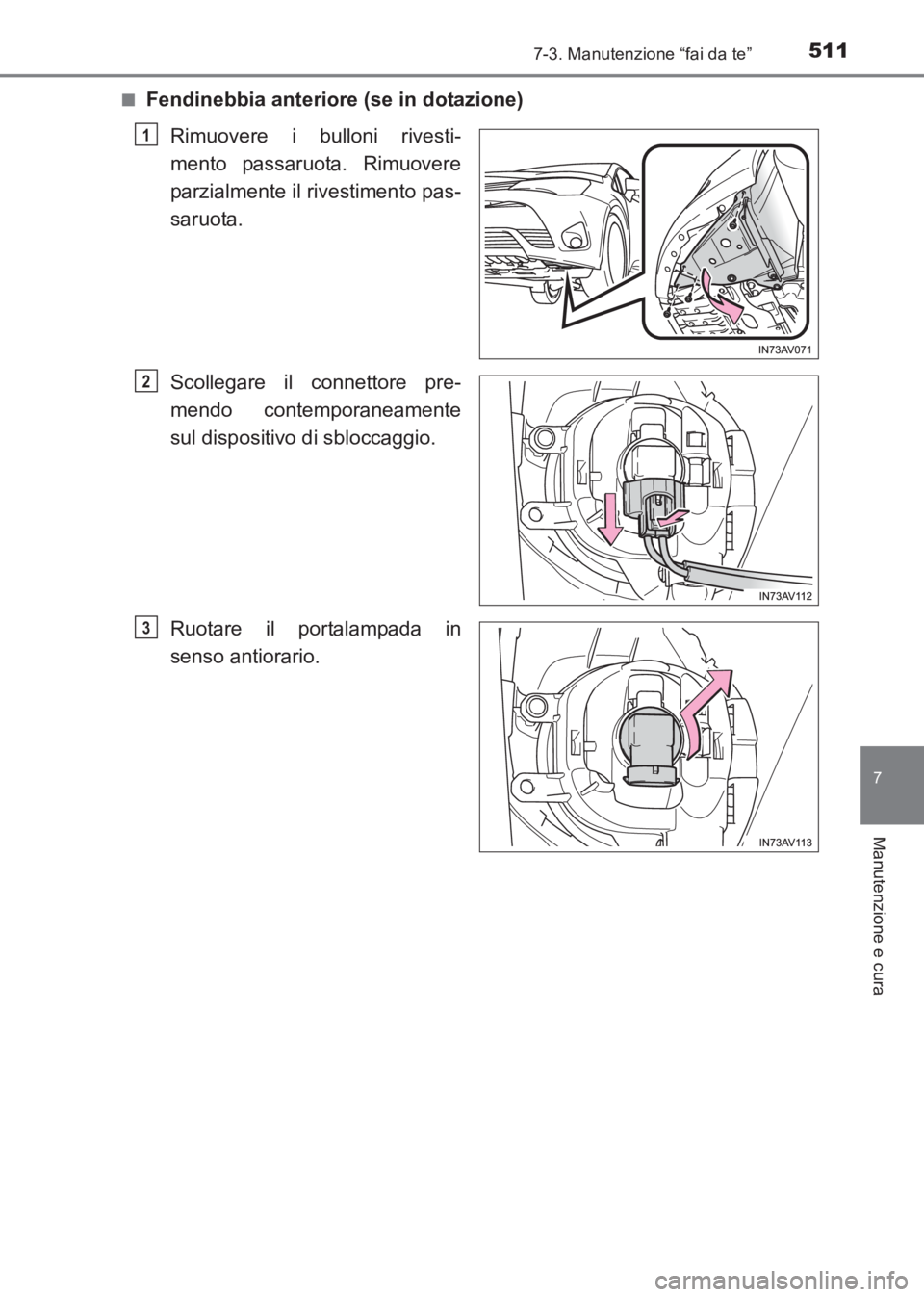

■Fendinebbia anteriore (se in dotazione)Rimuovere i bulloni rivesti-
mento passaruota. Rimuovere
parzialmente il rivestimento pas-
saruota.
Scollegare il connettore pre-
mendo contemporaneamente
sul dispositivo di sbloccaggio.
Ruotare il portalampada in
senso antiorario.
1
2
3
AVENSIS_OM_OM20C70L_(EL).book Page 511 Wednesday, June 15, 20 16 2:44 PM

5127-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C70L_(EL)
Sostituire la lampadina e mon-
tare il portalampada.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
Applicare il connettore.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fendinebbia
anteriori una volta e verificare che
non si veda alcuna luce filtrare dal
supporto.
Rimontare il rivestimento passaruota con i bulloni invertendo le opera-
zioni di .
4
5
6
7
1
