2017 TOYOTA AVENSIS Manuale duso (in Italian)

25Tavole
AVENSIS_OM_OM20C70L_(EL)Comandi del cambio al volante
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . P. 224
Interruttori di controllo del display . . . . . . . . . . . . . . . . . . . . . . P. 108, 113
Interruttore LDA (allarme allontanamento corsia)
*1. . . . . . . . . . . . P. 275
Interruttore limitatore di velocità
*1. . . . . . . . . . . . . . . . . . . . . . . . . . P. 296
Interruttore di controllo velocità di crociera
*1 . . . . . . . . . . . . . . . . P. 293
Interruttori telefono
*1, 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 370
Interruttore comandi vocali
*1, 2
Comandi audio al volante*1, 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 325
Interruttori riscaldamento sedili anteriori
*1 . . . . . . . . . . . . . . . . . . P. 412
Interruttore “SPORT”
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 223
1
2
3
4
5
6
7
8
*1: se in dotazione
*2: per i veicoli con sistema di navigazione o impianto multimediale, vedere il “Manuale utente sistema di Navigazione e multimediale”.
1
2
AVENSIS_OM_OM20C70L_(EL).book Page 25 Wednesday, June 15, 201 6 2:44 PM

26Tavole
AVENSIS_OM_OM20C70L_(EL)
■Interno (veicoli con guida a destra)
Airbag SRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 39
Tappetini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 30
Sedili anteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 169
Sedili posteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 171
Poggiatesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 176
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 34
Vano console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 419
Pulsanti di bloccaggio portiera interni . . . . . . . . . . . . . . . . . . . . . . . P. 137
Portabicchieri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 420
Portabottiglie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 420
Maniglie di assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 4381
2
3
4
5
6
7
8
9
10
11
AVENSIS_OM_OM20C70L_(EL).book Page 26 Wednesday, June 15, 201 6 2:44 PM

27Tavole
AVENSIS_OM_OM20C70L_(EL)Specchietto retrovisore interno . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 180
Alette parasole
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 432
Specchietti di cortesia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 432
Luci di cortesia/interne
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 415
Interruttore tettuccio apribile panoramico
*1. . . . . . . . . . . . . . . . . . P. 436
Interruttore di disinserimento sensore anti-intrusione
*1. . . . . . . . . P. 93
Console superiore
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 419
*3: nella figura è mostrata la parte anteriore del veicolo, ma sono presenti anche nella parte posteriore.
1
2
3
4
5
6
*1: se in dotazione
*2: non utilizzare MAI un sistema di sicu-rezza per bambini rivolto verso il retro
del veicolo su un sedile protetto da un
AIRBAG ATTIVO montato di fronte, poi-
ché ciò potrebbe causare LESIONI
GRAVI, anche LETALI, al BAMBINO.
(→ P. 61)
AVENSIS_OM_OM20C70L_(EL).book Page 27 Wednesday, June 15, 201 6 2:44 PM

28Tavole
AVENSIS_OM_OM20C70L_(EL)
AVENSIS_OM_OM20C70L_(EL).book Page 28 Wednesday, June 15, 2016 2:44 PM

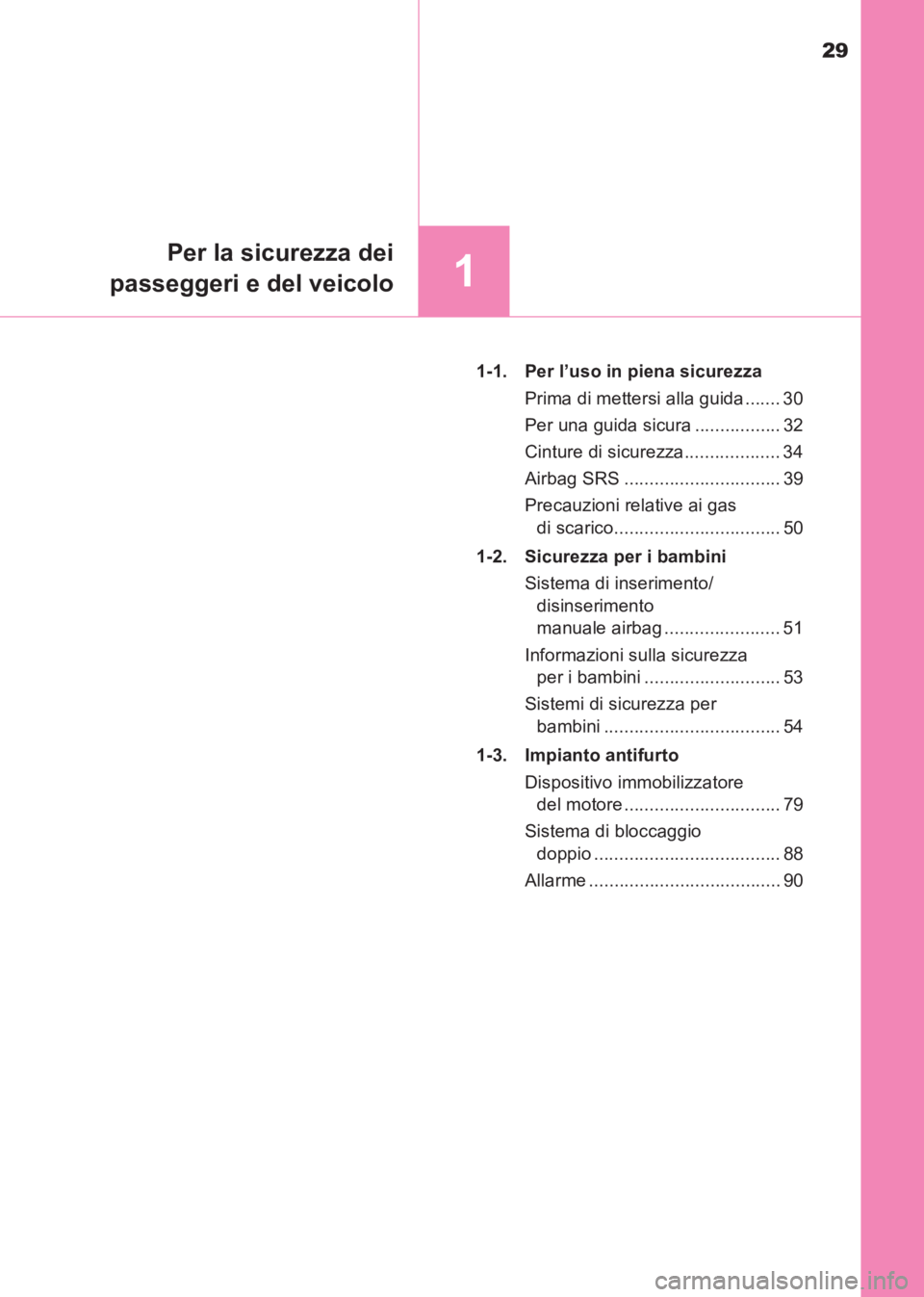

29
1
Per la sicurezza dei
passeggeri e del veicolo
AVENSIS_OM_OM20C70L_(EL) 1-1. Per l’uso in piena sicurezza
Prima di mettersi alla guida ....... 30
Per una guida sicura ................. 32
Cinture di sicurezza................... 34
Airbag SRS ............................... 39
Precauzioni relative ai gas di scarico................................. 50
1-2. Sicurezza per i bambini Sistema di inserimento/disinserimento
manuale airbag ....................... 51
Informazioni sulla sicurezza per i bambini ........................... 53
Sistemi di sicurezza per bambini ................................... 54
1-3. Impianto antifurto Dispositivo immobilizzatore del motore ............................... 79
Sistema di bloccaggio doppio ..................................... 88
Allarme ...................................... 90
AVENSIS_OM_OM20C70L_(EL).book Page 29 Wednesday, June 15, 201 6 2:44 PM

301-1. Per l’uso in piena sicurezza
AVENSIS_OM_OM20C70L_(EL)

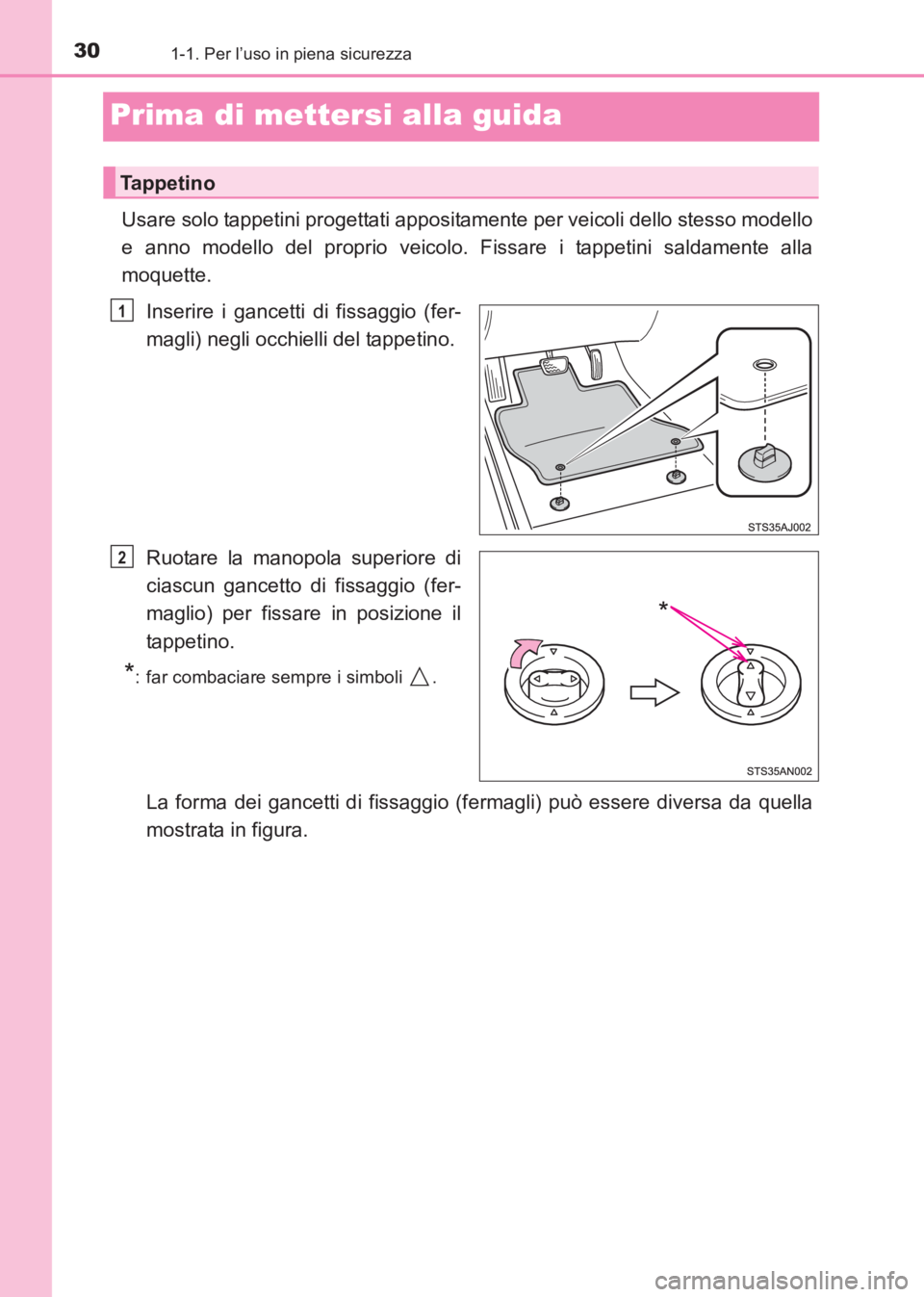

Prima di mettersi alla guida
Usare solo tappetini progettati appositamente per veicoli dello stesso modello
e anno modello del proprio veicolo. Fissare i tappetini saldamente alla
moquette. Inserire i gancetti di fissaggio (fer-
magli) negli occhielli del tappetino.
Ruotare la manopola superiore di
ciascun gancetto di fissaggio (fer-
maglio) per fissare in posizione il
tappetino.
*: far combaciare sempre i simboli .
La forma dei gancetti di fissaggio (f ermagli) può essere diversa da quella
mostrata in figura.
Ta p p e t i n o
1
*
2
AVENSIS_OM_OM20C70L_(EL).book Page 30 Wednesday, June 15, 201 6 2:44 PM

311-1. Per l’uso in piena sicurezza
1
AVENSIS_OM_OM20C70L_(EL)
Per la sicurezza dei passeggeri e del veicolo
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può provocare lo slittamento del tappetino del condu-
cente con possibile interferenza con i pedali durante la guida. Si potrebbe verificare
un’accelerazione inattesa, oppure potrebbe essere difficoltoso arrestare il veicolo. Ciò
potrebbe causare un incidente con il rischio di lesioni gravi, anche letali.
■Quando si installa il tappetino del conducente
●Non usare tappetini progettati per altri modelli o per modelli del veicolo di un anno
diverso, anche se sono tappetini originali Toyota.
● Usare solo tappetini progettati per il sedile del conducente.
● Fissare sempre saldamente il tappetino in posizione tramite i gancetti di fissaggio
(fermagli) forniti in dotazione.
● Non usare due o più tappetini sovrapposti.
● Non posizionare il tappetino con la parte inferiore verso l’alto o al rovescio.
■ Prima di mettersi alla guida
●Verificare che il tappetino sia saldamente fis-
sato nella posizione corretta con tutti i gan-
cetti di fissaggio (fermagli) forniti in
dotazione. Eseguire questo controllo con
particolare attenzione dopo ogni pulizia del
pianale.
● A motore spento e con la leva del cambio
posizionata su P (Multidrive) o N (cambio
manuale), premere a fondo ogni pedale fino
al pianale per accertarsi che non interferisca
con il tappetino.
AVENSIS_OM_OM20C70L_(EL).book Page 31 Wednesday, June 15, 201 6 2:44 PM

321-1. Per l’uso in piena sicurezza
AVENSIS_OM_OM20C70L_(EL)

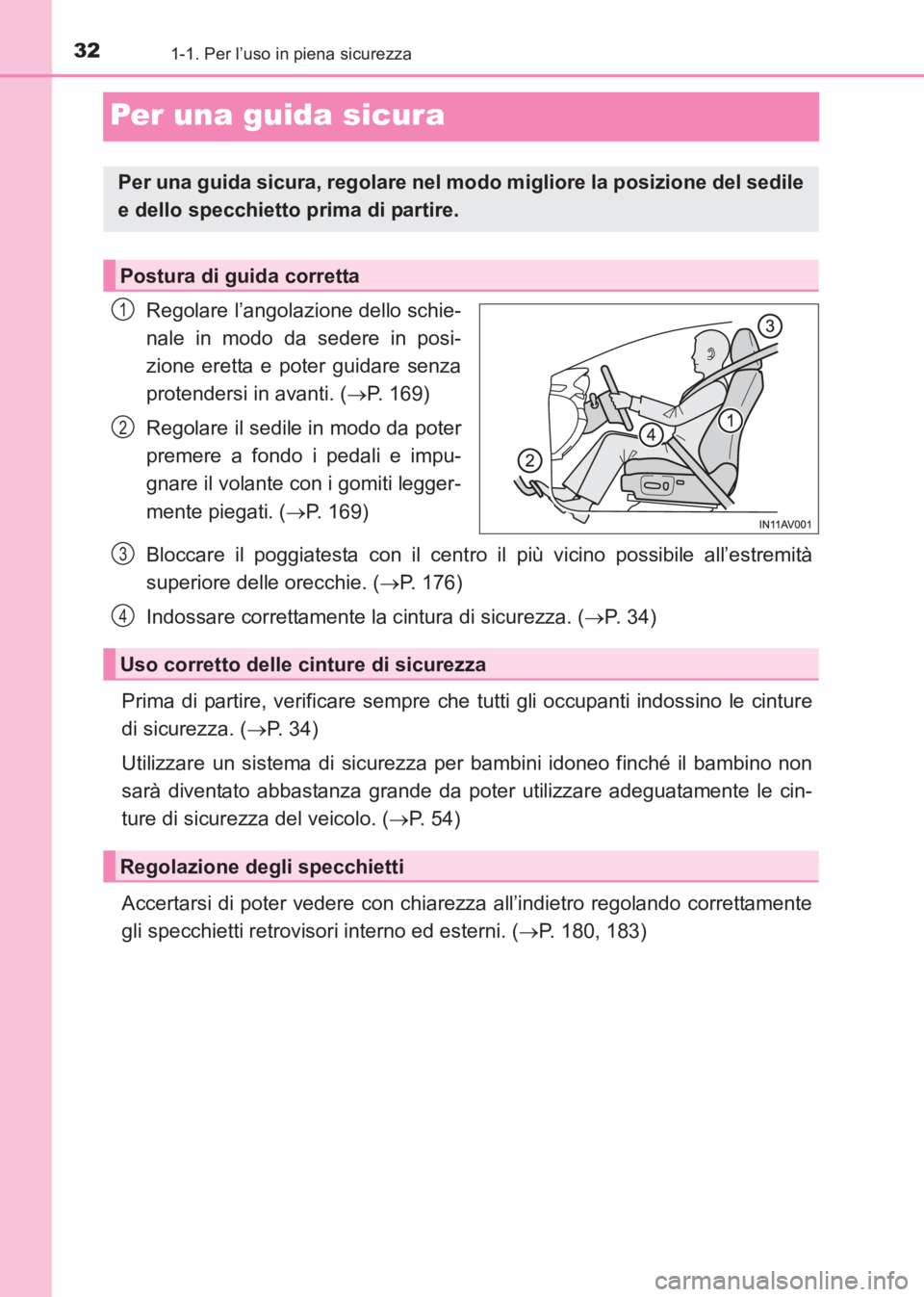

Per una guida sicura
Regolare l’angolazione dello schie-
nale in modo da sedere in posi-
zione eretta e poter guidare senza
protendersi in avanti. (→P. 169)
Regolare il sedile in modo da poter
premere a fondo i pedali e impu-
gnare il volante con i gomiti legger-
mente piegati. ( →P. 169)
Bloccare il poggiatesta con il centro il più vicino possibile all’estremità
superiore delle orecchie. ( →P. 176)
Indossare correttamente la cintura di sicurezza. ( →P. 34)
Prima di partire, verificare sempre che tutti gli occupanti indossino le cinture
di sicurezza. ( →P. 34)
Utilizzare un sistema di sicurezza per bambini idoneo finché il bambino non
sarà diventato abbastanza grande da poter utilizzare adeguatamente le cin-
ture di sicurezza del veicolo. ( →P. 54)
Accertarsi di poter vedere con chiarezza all’indietro regolando correttamente
gli specchietti retrovisori interno ed esterni. ( →P. 180, 183)
Per una guida sicura, regolare nel modo migliore la posizione del sedile
e dello specchietto prima di partire.
Postura di guida corretta
1
2
Uso corretto delle cinture di sicurezza
Regolazione degli specchietti
3
4
AVENSIS_OM_OM20C70L_(EL).book Page 32 Wednesday, June 15, 201 6 2:44 PM
