Systém upozorňující na provoz za vozem při couvání
(RCTA)
*
Systém upozorňující na provoz za vozem při couvání (RCTA) je navržen tak, aby pomáhal
řidiči při kontrole oblasti za vozidlem po obou stranách při couvání, a to tak, že upozorňuje
řidiče na přítomnost vozidel přibližujících se k vlastnímu vozidlu zezadu.
Systém upozorňující na provoz za vozem při couvání (RCTA) detekuje vozidla, která se
k vlastnímu vozidlu přibližují z levé a pravé strany v době, kdy toto couváním vyjíždí
z parkovacího místa, a upozorňuje řidiče na možné nebezpečí pomocí varovných kontrolek
a varovného bzučáku systému sledování mrtvého úhlu (BSM).
Detekované oblasti
Vaše vozidlo
Činnost systému upozorňujícího na provoz za vozem při couvání (RCTA)
1. Systém upozorňující na provoz za vozem při couvání (RCTA) se uvádí v činnost tehdy,
je-li řadicí páka (manuální převodovky) nebo volicí páka (automatické převodovky)
přesunuta do polohy pro jízdu vzad (R).
2. Hrozí-li možnost srážky s přibližujícím se vozidlem, začne blikat varovná kontrolka
systému sledování mrtvého úhlu (BSM) a současně se aktivuje varovná zvuková
signalizace.
Při jízdě
i-ACTIVSENSE
*N
které modely.4-117

VAROVÁNÍ
Než s vozidlem skutečně začnete couvat, vždy vizuálně zkontrolujte okolní oblast:
Systém je určen pouze k tomu, aby vám pomáhal při kontrole vozidel za zádí
vašeho vozu při couvání. Vzhledem k určitým omezením funkce tohoto systému
nemusí varovná kontrolka sledování mrtvého úhlu (BSM) začít blikat nebo se její
aktivace může opozdit, i když se za vašim vozidlem nachází jiné vozidlo. Za
kontrolu situace za vaším vozem zodpovídáte vždy vy samotní jako řidič.
POZNÁMKA
•V následujících případech se rozsvěcuje indikační kontrolka vypnutí systému sledování
mrtvého úhlu (BSM) a činnost systému se zastavuje. Zůstává-li indikační kontrolka
vypnutí systému sledování mrtvého úhlu (BSM) rozsvícena, nechejte vozidlo co
nejdříve zkontrolovat autorizovaným opravcem vozů Mazda.
•Vyskytl se určitý problém související se systémem zahrnujícím varovné kontrolky
sledování mrtvého úhlu (BSM).
•Radarový snímač (zadní), jímž je vozidlo vybaveno, byl přemístěn do značně
odchylné instalační polohy.
•Nahromadění velkého množství sněhu nebo ledu na zadním nárazníku v blízkosti
zadního radarového snímače.
•Dlouhá jízda po silnicích pokrytých sněhem.
•Teplota v blízkosti radarových snímačů se extrémně zvýšila v důsledku dlouhodobé
jízdy ve stoupajících nebo klesajících úsecích v letním období.
•Došlo ke snížení napětí akumulátoru.
•Za následujících podmínek nedokáží radarové snímače (zadní) detekovat cílové objekty
nebo je detekují pouze obtížně.
•Rychlost vozidla při couvání činí asi 10 km/h nebo více.
•Detekční oblast radarových snímačů (zadních) je omezena blízkou stěnou nebo
zaparkovaným vozidlem. S vozidlem proto couvejte ve směru, ve kterém detekční
oblast radarových snímačů není omezována překážkami.
Vaše vozidlo
Při jízdě
i-ACTIVSENSE
4-118

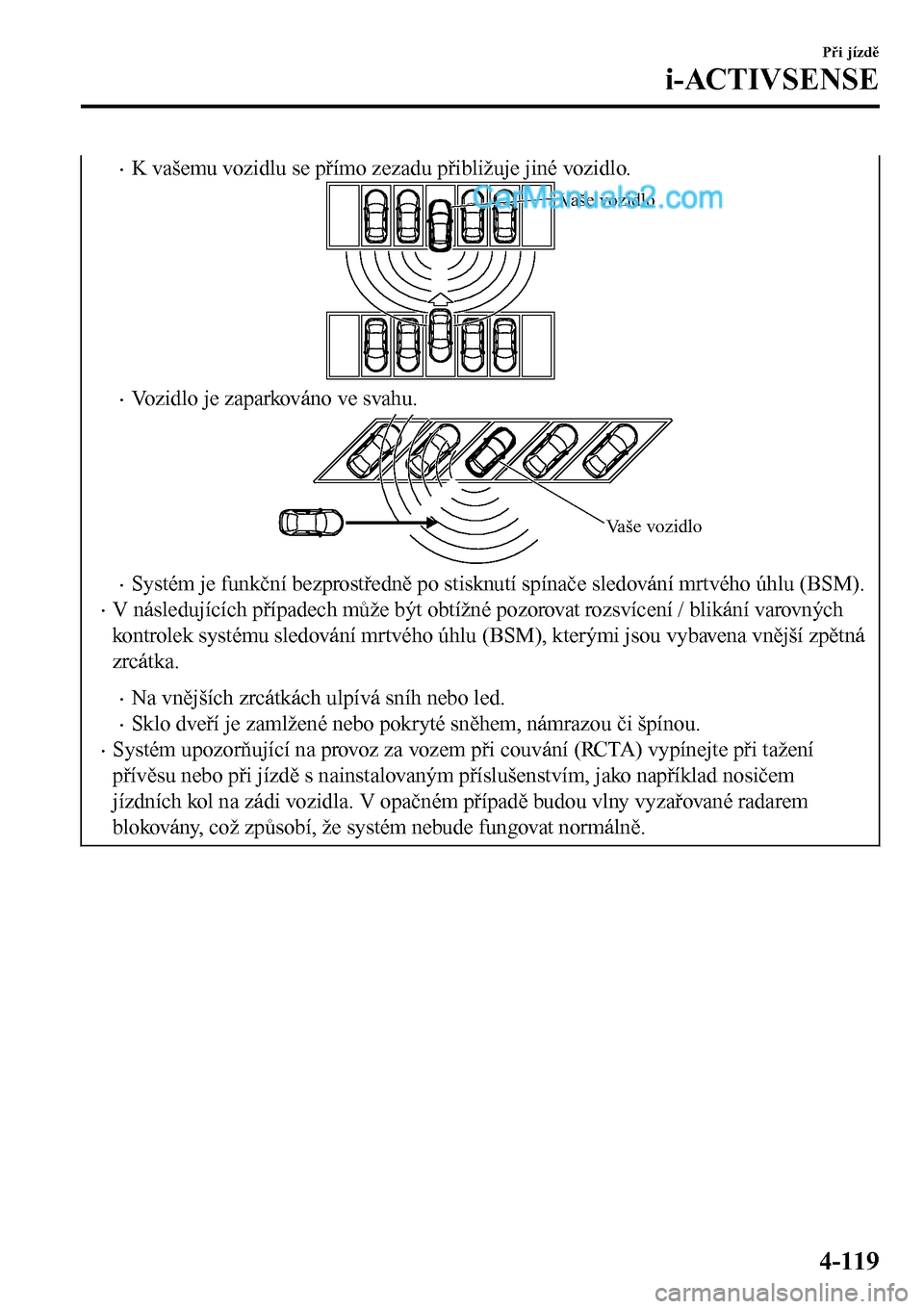

•K vašemu vozidlu se přímo zezadu přibližuje jiné vozidlo.
Vaše vozidlo
•Vozidlo je zaparkováno ve svahu.
Vaše vozidlo
•Systém je funkční bezprostředně po stisknutí spínače sledování mrtvého úhlu (BSM).
•V následujících případech může být obtížné pozorovat rozsvícení / blikání varovných
kontrolek systému sledování mrtvého úhlu (BSM), kterými jsou vybavena vnější zpětná
zrcátka.
•Na vnějších zrcátkách ulpívá sníh nebo led.
•Sklo dveří je zamlžené nebo pokryté sněhem, námrazou či špínou.
•Systém upozorňující na provoz za vozem při couvání (RCTA) vypínejte při tažení
přívěsu nebo při jízdě s nainstalovaným příslušenstvím, jako například nosičem
jízdních kol na zádi vozidla. V opačném případě budou vlny vyzařované radarem
blokovány, což způsobí, že systém nebude fungovat normálně.
Při jízdě
i-ACTIVSENSE
4-119

Nastavitelný omezovač rychlosti*
Nastavitelný omezovač rychlosti je funkce, která brání vozidlu, aby jelo rychlostí vyšší než
nastavená rychlost. Rychlost vozidla je omezena tak, aby zůstávala pod nastavenou hodnotou
i při sešlápnutí pedálu akcelerátoru.
Nastavitelný omezovač rychlosti můžete nastavit v rozmezí od 30 do 200 km/h. Vozidlo
může překročit nastavenou rychlost při jízdě ze svahu, ale systém na tuto skutečnost
upozorní blikáním displeje a varovným signálem.
VAROVÁNÍ
Při výměně řidičů vždy systém vypněte:
Pokud by nový řidič neznal funkci nastavitelného omezovače rychlosti, vozidlo by
nemuselo zrychlit, když řidič sešlápne pedál akcelerátoru, což by mohlo způsobit
nehodu.
Systém zahrnuje displej nastavitelného omezovače rychlosti v rámci přístrojového panelu
a spínač nastavitelného omezovače rychlosti na volantu.

Spínač MODE
Spínač RESUME/+
Spínač SET/-
Spínač OFF/CANCEL
Při jízdě
i-ACTIVSENSE
4-120*N
které modely.

▼Displej nastavitelného omezovače rychlosti
Stav nastavení nastavitelného omezovače rychlosti se zobrazuje na informačním displeji
přístrojového panelu.
Symbol pohotovosti
Objeví se při stisknutí spínače omezovače rychlosti, když je systém zapnut.
Zmizí, když je systém vypnut.

Symbol nastavení
Zobrazí se při stisknutí spínače SET a nastavování rychlosti.

Symbol deaktivace
Objeví se, když je provedena některá z následujících operací a systém je dočasně
deaktivován.
•Je stisknut spínač OFF/CANCEL
•Je silně sešlápnut pedál akcelerátoru

Při jízdě
i-ACTIVSENSE
4-121

▼Hlavní indikace nastavitelného omezovače rychlosti (bílá)/Indikace nastavení
nastavitelného omezovače rychlosti (zelená), Hlavní indikační kontrolka
nastavitelného omezovače rychlosti (žlutá)/Indikační kontrolka aktivace
nastavitelného omezovače rychlosti (zelená)
Přístrojový panel typu A
(Hlavní indikace nastavitelného omezovače rychlosti (bílá))
Indikace se zobrazí v bílé barvě, když je stisknut spínač MODE a nastavitelný omezovač
rychlosti je aktivován.
(Indikace nastavení nastavitelného omezovače rychlosti (zelená))
Tato indikace se zobrazí zeleně, když je nastavena rychlost vozidla.

Přístrojový panel typu B
(Hlavní indikační kontrolka nastavitelného omezovače rychlosti (žlutá))
Indikační kontrolka svítí žlutě, když je stisknut spínač MODE a nastavitelný omezovač
rychlosti je aktivován.
(Indikační kontrolka aktivace nastavitelného omezovače rychlosti (zelená))
Indikační kontrolka svítí zeleně, pokud je nastavena rychlost vozidla.
▼Varovný signál omezovače rychlosti
Pokud rychlost vozidla překročí nastavenou rychlost o cca 3 km/h nebo více, zazní souvislý
varovný signál a současně bliká displej nastavitelného omezovače rychlosti. Varovný signál
zní a displej bliká, dokud rychlost vozidla nepoklesne na nastavenou hodnotu nebo pod ni.
Zkontrolujte bezpečnost okolí vozidla a upravte rychlost vozidla sešlápnutím brzdového
pedálu. Navíc udržujte bezpečnější vzdálenost od vozidel za vámi.

Při jízdě
i-ACTIVSENSE
4-122

UPOZORNĚNÍ
Pokud je rychlost nastavena níže než stávající rychlost vozidla pomocí spínačů SET
nebo RESUME/, neaktivuje se varovný zvukový signál po dobu 30 sekund ani
v případě, že rychlost vozidla je vyšší než nově nastavená hodnota o 3 km/h. Buďte
opatrní, abyste nejeli rychleji, než je nastavená rychlost.
POZNÁMKA
Když je systém dočasně deaktivován úplným sešlápnutím pedálu akcelerátoru, zobrazí se
na displeji nastavitelného omezovače rychlosti symbol deaktivace. Pokud rychlost vozidla
překročí nastavenou rychlost o cca 3 km/h nebo více, když se zobrazuje symbol
deaktivace, zobrazení nastavené rychlosti bliká, ale varovný signál nezní.
▼Aktivace/deaktivace
POZNÁMKA
Při vypnutí spínače zapalování se zachová stav systému, který existoval před vypnutím
spínače zapalování.
Je-li například spínač zapalování vypnut v době, kdy je nastavitelný omezovač rychlosti
zapnutý, bude tento systém zapnutý i při příštím zapnutí spínače zapalování.
Aktivace
(Přístrojový panel typu A)
Stisknutím spínače MODE tento systém aktivujete. Zobrazí se obrazovka nastavitelného
omezovače rychlosti a hlavní indikace nastavitelného omezovače rychlosti se zobrazí v bílé
barvě.
POZNÁMKA
Když je po stisknutí spínače MODE v činnosti tempomat, dalším stisknutím tlačítka
MODE přepněte na nastavitelný omezovač rychlosti.
(Přístrojový panel typu B)
Stisknutím spínače MODE tento systém aktivujete. Zobrazí se obrazovka nastavitelného
omezovače rychlosti a rozsvítí se hlavní kontrolka nastavitelného omezovače rychlosti
(žlutá).
Při jízdě
i-ACTIVSENSE
4-123

POZNÁMKA
Když je po stisknutí spínače MODE v činnosti tempomat, dalším stisknutím tlačítka
MODE přepněte na nastavitelný omezovač rychlosti.
Deaktivace
Chcete-li systém deaktivovat, postupujte následujícím způsobem.
(Přístrojový panel typu A)
Když byla nastavena rychlost pro tempomat (indikace nastavení nastavitelného
omezovače rychlosti se zobrazí v zelené barvě)
Dlouhé stisknutí spínače OFF/CANCEL nebo 2x stisknutí spínače OFF/CANCEL.
Obrazovka nastavitelného omezovače rychlosti se již nadále nezobrazuje a indikace
nastavení nastavitelného omezovače rychlosti (zelená) se nezobrazuje.
Když nebyla nastavena rychlost pro tempomat (hlavní indikace nastavitelného
omezovače rychlosti se zobrazí v bílé barvě)
Stiskněte spínač OFF/CANCEL. Obrazovka nastavitelného omezovače rychlosti se již
nadále nezobrazuje a hlavní indikace nastavitelného omezovače rychlosti (bílá) se
nezobrazuje.
POZNÁMKA
Když stiskněte tlačítko MODE během činnosti nastavitelného omezovače rychlosti,
systém přepne na tempomat.
(Přístrojový panel typu B)
Když byl nastaven tempomat (kontrolka nastavitelného omezovače rychlosti (zelená)
svítí)
Dlouhé stisknutí spínače OFF/CANCEL nebo 2x stisknutí spínače OFF/CANCEL.
Obrazovka nastavitelného omezovače rychlosti se již nadále nezobrazuje a kontrolka
nastavení nastavitelného omezovače rychlosti (zelená) zhasne.
Když nebyla nastavena rychlost pro tempomat (hlavní indikační kontrolka
nastavitelného omezovače rychlosti (žlutá) se rozsvítí)
Stiskněte spínač OFF/CANCEL. Obrazovka nastavitelného omezovače rychlosti se již
nadále nezobrazuje a hlavní indikační kontrolka nastavitelného omezovače rychlosti (žlutá)
zhasne.
Při jízdě
i-ACTIVSENSE
4-124
