2017 MAZDA MODEL MX-5 RF Návod k obsluze (in Czech)

▼Spouštění skládací střechy
UPOZORNĚNÍ
Nesedejte si na složenou skládací
střechu. Mohlo by dojít k jejímu
poškození nebo byste mohli spadnou
a zranit se.
1. Ujistěte se, zda je zatažena parkovací
brzda.
2. Pokud je motor v chodu, zastavte jej.
3. Zajistěte, aby v prostoru pro složení
skládací střechy nebyly žádné
předměty, které by tomu mohly bránit.
4. Stiskněte tlačítko uvolnění zámku
dopředu a zatažením horní aretační
páky jej uvolněte.

Horní západka Tlačítko uvolnění
zámku
5. Uvolněte západku z ukotvení.

KotvaZápadka
POZNÁMKA
Pokud se automaticky neotevřou
elektricky ovládaná okna, úplně je
otevřete nebo otevřete dveře.
6. Postavte se mimo vozidlo a podržte
skládací střechu na předním okraji
a zatáhněte ji směrem k zádi vozu.

Přední okraj
POZNÁMKA
Chcete-li spouštět skládací střechu
zevnitř vozidla, použijte rukojeti
umístěné na střeše.

Rukojeti skládací střechy
Před jízdou
Skládací střecha (stahovací střecha)
3-39

7. Přesuňte skládací střechu dozadu,
sklopte ji a současně mírně rukou
přitiskněte zadní sklo.

8. S přitisknutým zadním koncem
skládací střechy stiskněte ještě přední
konec, dokud neuslyšíte cvaknutí
aretační západky.
Lehce zakývejte zataženou skládací
střechu a ujistěte se, že je bezpečně
zajištěna.

▼▼Zvedání skládací střechy
1. Ujistěte se, zda je zatažena parkovací
brzda.
2. Pokud je motor v chodu, zastavte jej.
3. Zatáhněte za odjišťovací páku
a uvolněte zámek.

Páka odjištění
4. Postavte se mimo vozidlo a podržte
skládací střechu na předním okraji
a zatáhněte ji směrem k přídi vozu.

Přední okraj
Před jízdou
Skládací střecha (stahovací střecha)
3-40

POZNÁMKA
•Pokud se automaticky neotevřou
elektricky ovládaná okna, úplně je
otevřete nebo otevřete dveře.
•Chcete-li zvedat skládací střechu
zevnitř vozidla, použijte rukojeti
umístěné na střeše.

Rukojeti skládací střechy
5. Posaďte se do sedadla, uchopte rukojeti
skládací střechy a přitiskněte střechu
proti čelnímu sklu.
Zkontrolujte, zda se západka aretuje
v ukotvení, přesuňte pomalu horní
západku a pak zatlačte horní západku
nahoru, až uslyšíte zacvaknutí.

Rukojeti skládací střechy
Západka Kotva
UPOZORNĚNÍ
•Jízda s nedostatečně zajištěnou
skládací střechou může vést k jejímu
poškození.
Pokud je na uvolňovacím tlačítku
vidět červený indikátor, není skládací
střecha zajištěná. Po zajištění
skládací střechy si ověřte, že červený
indikátor není vidět.

Zajištěná poloha
Odjištěná poloha
Červená značka
•Při oplachování nečistot ze střechy
nestříkejte vodu přímo na švy okna
a skládací střechy. V opačném
případě může do vozidla pronikat
voda.
Viz Údržba skládací střechy na straně
6-60.
Před jízdou
Skládací střecha (stahovací střecha)
3-41

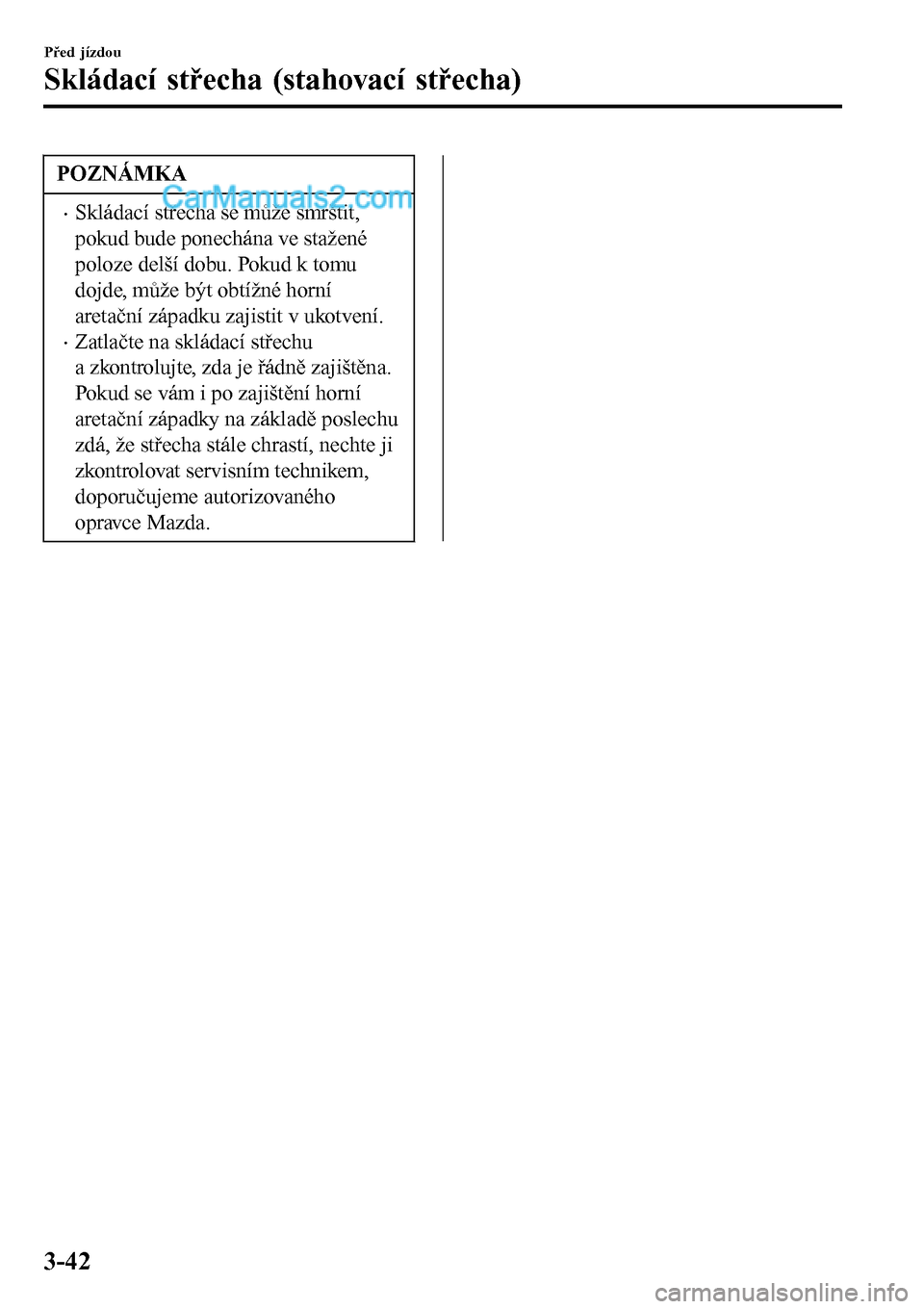

POZNÁMKA
•Skládací střecha se může smrštit,
pokud bude ponechána ve stažené
poloze delší dobu. Pokud k tomu
dojde, může být obtížné horní
aretační západku zajistit v ukotvení.
•Zatlačte na skládací střechu
a zkontrolujte, zda je řádně zajištěna.
Pokud se vám i po zajištění horní
aretační západky na základě poslechu
zdá, že střecha stále chrastí, nechte ji
zkontrolovat servisním technikem,
doporučujeme autorizovaného
opravce Mazda.
Před jízdou
Skládací střecha (stahovací střecha)
3-42

Skládací střecha (pevná sklápěcí střecha)
Pevná sklápěcí střecha se otevírá/zavírá elektricky pomocí spínačů umístěných ve vozidle.
Při otevírání/zavírání se střecha a sklo okna pohybují současně. Přední střecha je uložena do
prostoru pod zadní střechou.
Přední střecha
Zadní střecha
Otevření
Zavření
Před jízdou
Skládací střecha (pevná sklápěcí střecha)
3-43

▼Upozornění k použití pevné sklápěcí střechy
VAROVÁNÍ
Před manipulací se střechou se vždy ujistěte, že se v blízkosti vozidla nenacházejí
žádné osoby:
Pokud by se střecha dala nečekaně do pohybu, mohlo by to vést k nehodě
a vážnému zranění někoho, koho by mechanismus zachytil.
Posaďte se do sedadla a pokud se vozidlo pohybuje, správně si zapněte
bezpečnostní pás:
Pokud se vozidlo pohybuje, je velmi nebezpečné se ve vozidle postavit nebo se
posadit na zadní střechu nebo středovou konzolu. Během prudkého manévru nebo
nárazu by mohlo dojít k těžkému zranění nebo dokonce smrtelnému úrazu.
Pokud se sklápěcí střecha pohybuje, vždy udržujte ruce a prsty mimo upevňovací
mechanismy:
Je velmi nebezpečné dávat ruce nebo prsty do blízkosti upevňovacích
mechanismů. Ruce nebo prsty by mohly být zachyceny a mohli byste být
mechanismem zraněni.
UPOZORNĚNÍ
•Při nastupování do vozidla nebo vystupování z něj, když je střecha otevřená, buďte
opatrní, abyste hlavou nebo tělem nenarazili na roh čelního skla. Mohlo by dojít
k úrazu.
•Nejezděte s částečně otevřenou střechou; mohlo by to poškodit střechu nebo způsobit
nečekanou nehodu.
•Děti si nesmí hrát se spínačem sklápěcí střechy.
•Nepokládejte žádné předměty ani náklad do blízkosti zadní střechy, zadního skla nebo
prostoru pro uložení přední střechy. I malý předmět může pohybu střechy bránit
a způsobit její poškození.
•Odstraňte listy, které se nahromadí v okolí střechy. Pokud byste listy neodstranili,
mohly by ucpat otvory pro odvod vody.
•Před otevřením sklápěcí střechy se ujistěte, že spínač odmlžovače (odmrazovače)
zadního okna je vypnutý. V opačném případě by teplo generované odmlžovačem mohlo
poškodit sklápěcí střechu a její vnitřní materiál.
•Při otevírání/zavírání střechy si ověřte, že nad střechou se nenacházejí žádné překážky
(přibližně do výše 1,6 m od země), aby nemohlo dojít k poškození střechy nebo této
překážky.
Před jízdou
Skládací střecha (pevná sklápěcí střecha)
3-44

•Při otevírání/zavírání střechy nevyvíjejte žádný tlak na přední nebo zadní střechu.
Mohlo by dojít k poškození mechanismu pro otevírání/zavírání střechy.
•Při oplachování nečistot ze střechy nestříkejte vodu přímo na švy okna a střechy.
V opačném případě může do kabiny proniknout voda.
Viz Údržba sklápěcí střechy na straně 6-62.
•Střechu otevírejte/zavírejte, když vozidlo stojí na rovné, zpevněné ploše a na
bezpečném místě, kde nebrání provozu. Pokud byste sklápěcí střechu otevírali/zavírali
na svahu, mohlo by dojít k poškození mechanismu pro otevírání/zavírání střechy.
•Nejezděte skrze automatické automyčky, mohlo by dojít k poškození sklápěcí střechy.
•Střechu neotvírejte ani nezavírejte násilím, když je okolní teplota nízká a střecha i její
okolní plochy jsou zamrzlé, mohlo by dojít k poškození střechy.
•Otevření střechy, když je mokrá, může také způsobit odkapávání vody do prostoru pro
cestující.
•Neotvírejte ani nezavírejte střechu za silného větru, mohlo by dojít k jejímu poškození.
POZNÁMKA
•Při otevírání střechy se ujistěte, že předměty uvnitř vozidla nebudou odvanuty
proudícím větrem.
•Před vyjetím vozidla s otevřenou střechou zabezpečte všechny volné předměty uvnitř
kabiny.
•Abyste zabránili případnému vloupání do vozu nebo vandalismu a zajistili, aby prostor
pro cestující zůstal v suchu, před opuštěním vozidla pečlivě střechu uzavřete
a uzamkněte oboje dveře.
•Elektricky ovládaná okna se automaticky otevřou při otevírání nebo zavírání střechy.
Tato funkce zlepšuje manipulaci a neznamená žádný problém.
Pokud dojde k odpojení akumulátoru z důvodů údržby vozidla nebo jiných důvodů,
elektricky ovládaná okna se automaticky neotevřou. Pokud se elektricky ovládaná okna
neotevřou, proveďte reset funkce automatického otevírání/zavírání oken.
Viz Ovládání elektricky ovládaných oken na straně 3-34.
•Aerodynamický kryt snižuje míru větrného proudění pronikajícího do kabiny ze zadní
strany při jízdě s otevřenou střechou.
Další informace o aerodynamickém krytu naleznete na straně 5-125.
Před jízdou
Skládací střecha (pevná sklápěcí střecha)
3-45

▼Indikace provozu
Indikační kontrolka provozu
Když svítí
To znamená, že střecha je jen částečně otevřená.
Když bliká
To znamená, že se střecha otevírá/zavírá. (když je spínač stisknut)
Když nesvítí
To znamená, že střecha je úplně otevřená/zavřená.
POZNÁMKA
Když indikační kontrolka provozu bliká rychle, může být závada v systému. Poraďte se
s autorizovaným opravcem vozů Mazda.
Před jízdou
Skládací střecha (pevná sklápěcí střecha)
3-46
