2017 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

Tableau des différentes positions de sièges appropriées
suivant le système de disposit if de sécurité pour enfants
(Mexique)
Les informations fournies dans le tableau indiquent la compatib ilité de votre dispositif de
retenue pour enfant en fonction des diverses places assises. Po ur l'information sur les
positions appropriées aux systèmes de dispositif de sécurité po ur enfants d'autres fabricants,
prière de consulter le s instructions fournies par le fabricant.
Dispositifs de retenue pour enf ant à ancrage inférieur LATCH
Pour installer un dispositif de retenue pour enfant sur le sièg e passager, se référer aux ins-
tructions du fabricant du dispositif de retenue pour enfant.
Groupe de masses Classe de taille Fixation Positions de siège
Positions LATCH du véhicule
Siège de passager
Berceau FISO/L1 X
GISO/L2 X
(1) X
GROUPE 0 Jusqu'à 10 kg (jusqu'à 22 lb) EISO/R1 X
(1) X
GROUPE 0
Jusqu'à 13 kg (jusqu'à 29 lb) EISO/R1 X
DI SO /R 2 X
CI SO /R 3 X
(1) X
GROUPE 1 9 kg ― 18 kg (20 lb ― 40 lb) DI
SO /R 2 X
CI SO /R 3 X
BI SO /F 2 X
B1 ISO/F2X X
AI SO /F 3 X
(1) X
GROUPE 2 15 kg ― 25 kg (33 lb ― 55 lb) (1)
X
GROUPE 3 22 kg ― 36 kg (48 lb ― 79 lb) (1)
X
(1) Pour les DRE qui ne portent pas l’identification ISO/XX de classe de taille (A à G), pou r les groupes de masses
correspondantes,
le constructeur automobile devra indiquer le(s) dispositif(s) d e retenue pour enfants LATCH spécifique à un
véhicule recommandé(s) pour chaque position.
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-27
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

Légende des mentions à faire figurer dans le tableau ci-dessus:
Ces DRE LATCH sont ceux qui appa rtiennent aux catégories « spécifique à un véhicule », « usage restreint » ou
« semi-universelle ».
X = position LATCH ne c onvenant pas aux dispositifs de retenue pour enfant LATCH dans ce groupe de masse
et/ou cette cla sse de taille.
Dispositifs de retenue pour enfant i-Size
Un dispositif de retenue pour en fant i-Size peut être installé sur le siège spécifié de la ma-
nière suivante:
Siège de passager
Dispositifs de retenue pour enfant i-Size X
Légende des mentions à faire figurer dans le tableau ci-dessus:
X = place assise ne co nvenant pas aux dispositifs de retenue po ur enfant i-Size « universels ».
REMARQUE
Un dispositif de retenue pour enfant i-Size se réfère à un dispositif de retenue pour enfant
ayant l'homologation i-Size conformément à la réglementation 129 de l'UNECE.
Dispositifs de retenue pour enfa nt fixés par ceinture de sécurité
Groupe de dis-
positif Age Poids Ty p e d e d i s p o s i -
tif de sécuritépour enfants Siège de passager
GROUPE 0 Jusqu'à environ 9
mois Jusqu’à 10 kg
(jusqu'à 22 lb) Dispositif de sé-
curité pour bébés X
GROUPE 0
Jusqu'à environ 2 ans Jusqu’à 13 kg
(jusqu'à 29 lb) Dispositif de sé-
curité pour bébés X
GROUPE 1 D'environ 8 mois
à 4 ans 9 kg ― 18 kg (20
lb ― 40 lb) Dispositif de sé-
curité pour jeu- nes enfants L
GROUPE 2 D'environ 3 à 7
ans 15 kg― 25 kg
(33 lb ― 55 lb) Siège d'appoint L
GROUPE 3 D'environ 6 à 12
ans 22 kg ― 36 kg
(48 lb ― 79 lb) Siège d'appoint
L
Légende des mentions à faire figurer dans le tableau ci-dessus:
L = pour les dispositifs de reten ue pour enfant appartenant à ce groupe de mass es, consulter un concessionnaire
agréé Mazda.
En ce qui concerne les dispositif s de retenue pour enfant pouvant être installés , consulter le catalogue d’accessoires.
X = la position de siège n'est p as appropriée pour les enfants de ce groupe de masse.
(Se référer au « Catalogue d' accessoires » pour l'installation d'un dispositif de retenue pour enfant d'origine Mazda.)
(Sauf Mexique)
Prière de respecter toutes les réglementations locales concerna nt l'utilisation de systèmes de
dispositif de sécurité pour enfants, applicables dans le pays d 'utilisation.
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-28
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

Installation de systèmes dedispositif de sécurité pour enfants
La ceinture de sécurité ventrale/baudrier
côté passager peut facilement être mise en
mode de blocage automatique, ce qui est
indispensable pour maintenir le système
de dispositif de sécurité pour enfants en
place.
REMARQUE
•Pour vérifier si les sièges sont équipés
de coussins d'air latéraux:
Les véhicules Mazda équipés de
coussins d'air latéraux possèdent un
marquage “SRS AIRBAG” en relief sur
le côté extérieur de chacun des sièges.
•Suivre à la lettre les instructions
fournies par le fabricant du système de
dispositif de sécurité pour enfants. Selon
le type du système de dispositif de
sécurité pour enfants, les ceintures de
sécurité avec mode de blocage
automatique ne peuvent pas toujours
être employées, si toutefois il utilise une
sangle d'ancrage supérieur, il risque de
ne pas pouvoir être monté correctement
sur ce véhicule qui ne dispose pas de
moyen sûr de fixer la sangle. Vérifier
que le système de dispositif de sécurité
pour enfants peut être utilisé avec des
ceintures de sécurité en lisant les
instructions du fabricant du système de
dispositif de sécurité pour enfants.
PRUDENCE
Ne pas laisser un enfant ou toute autre
personne se pencher par la vitre latérale ou
s'appuyer contre celle-ci dans un véhicule
équipé de coussins d'air latéraux:
Il est dangereux de laisser une personne se
pencher par la vitre latérale ou contre
celle-ci, et contre la zone située devant le
siège passager où les coussins d'air
latéraux se gonflent, même si un système
de sécurité pour enfants est en place.
L'impact du gonflement du coussin d'air
latéral peut causer des blessures graves
voire mortelles à un enfant mal positionné.
De plus, s'appuyer contre la portière risque
de bloquer les coussins d'air latéraux et de
neutraliser les bénéfices de la protection
supplémentaire. Le co ussin d'air latéral se
déployant sur le côté extérieur du siège, ne
pas laisser un enfant s'appuyer sur la vitre
latérale, même s'il est attaché dans un
système de dispositif de sécurité pour
enfants.
AT T E N T I O N
Pour avancer ou reculer les sièges, veiller à
supporter le dossier tant que le levier est
manœuvré. Si le dossier du siège n'est pas
soutenu, le siège pourrait s'avancer et
risquer de causer des blessures.
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-29
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

Installation du système de dispositif de
sécurité pour enfant sur le siège du
passager (avec système de classification
de l'occupant du siège du passager)
1. Veiller à ce que le contact soit coupé.
2. Faire coulisser le siège au maximum
vers l'arrière.

3. Placer le système de sécurité pourenfants sur le siège sans s'appuyer sur
celui-ci, et sécuriser le système avec la
portion ventrale de la ceinture
ventrale-baudrier. Se reporter aux
instructions du fabricant du système de
dispositif de sécurité pour enfants pour
les endroits où la ceinture doit passer.
4. Pour mettre l'enrouleur en mode de blocage automatique, tirer
complètement la portion baudrier de la
ceinture jusqu'à ce qu'elle soit
complètement déroulée.
5. Placer le système de dispositif de sécurité pour enfants fermement sur le
siège du véhicule. S'assurer que la
ceinture se rétracte et serre le système
de dispositif de sécurité pour enfants.
Pendant que la courroie est enroulée,
un déclic se fera entendre sur
l'enrouleur lorsqu'il est en mode de
blocage automatique. Si la ceinture ne
bloque pas le système de dispositif de
sécurité pour enfants fermement,
répéter ces deux dernières étapes.
REMARQUE
•Inspecter cette fonction avant
chaque utilisation du système de
dispositif de sécurité pour enfants. Il
ne devrait pas être possible de tirer
la courroie hors de l'enrouleur s'il
est en mode de blocage automatique.
Lorsque le système de dispositif de
sécurité pour enfants est retiré,
s'assurer de rétracter la ceinture
complètement pour remettre
l'enrouleur en mode de blocage
d'urgence avant qu'un passager
n'utilise la ceinture.
6. Installer votre enfa nt en toute sécurité
dans le système de dispositif de
sécurité pour enfants et attacher
l'enfant suivant les instructions du
fabricant du système de dispositif de
sécurité pour enfants.
7. Mettre le contacteur sur ON et veiller à ce que le témoin de désactivation du
coussin d'air du passager s'allume
après avoir installé un système de
dispositif de sécurité pour enfants sur
le siège du passager.
Si le témoin de désactivation du
coussin d'air du passager ne s'allume
pas, retirer le système de dispositif de
sécurité pour enfants, commuter le
contacteur sur OFF, puis réinstaller le
système du dispositif de sécurité pour
enfants (page 2-47).

Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-30
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

PRUDENCE
Ne pas faire asseoir un enfant dans un
système de dispositif de sécurité pour
enfants installé sur le siège du passager si le
témoin de désactivation du coussin d'air du
passager n'est pas allumé (avec système de
classification de l'occupant du siège du
passager):
Le fait d'asseoir un enfant dans un système
de dispositif de sécurité pour enfants
installé sur le siège du passager avec le
témoin de désactivation du coussin d'air du
passager non allumé est dangereux. Si ce
témoin ne s'allume pas, cela signifie que les
coussins d'air avant et latéral côté passager
et le système de dispositif de prétension de
ceinture de sécurité sont prêts au
déploiement. Si un accident déploie les
coussins d'air, tout enfant dans un système
de dispositif de sécurité pour enfants assis
sur le siège du passager pourrait subir de
graves blessures ou la mort. Si ce témoin ne
s'allume pas après qu'un enfant ait été
installé dans un système de dispositif de
sécurité sur le siège passager, s'adresser à
un concessionnaire agréé Mazda dès que
possible.
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-31
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

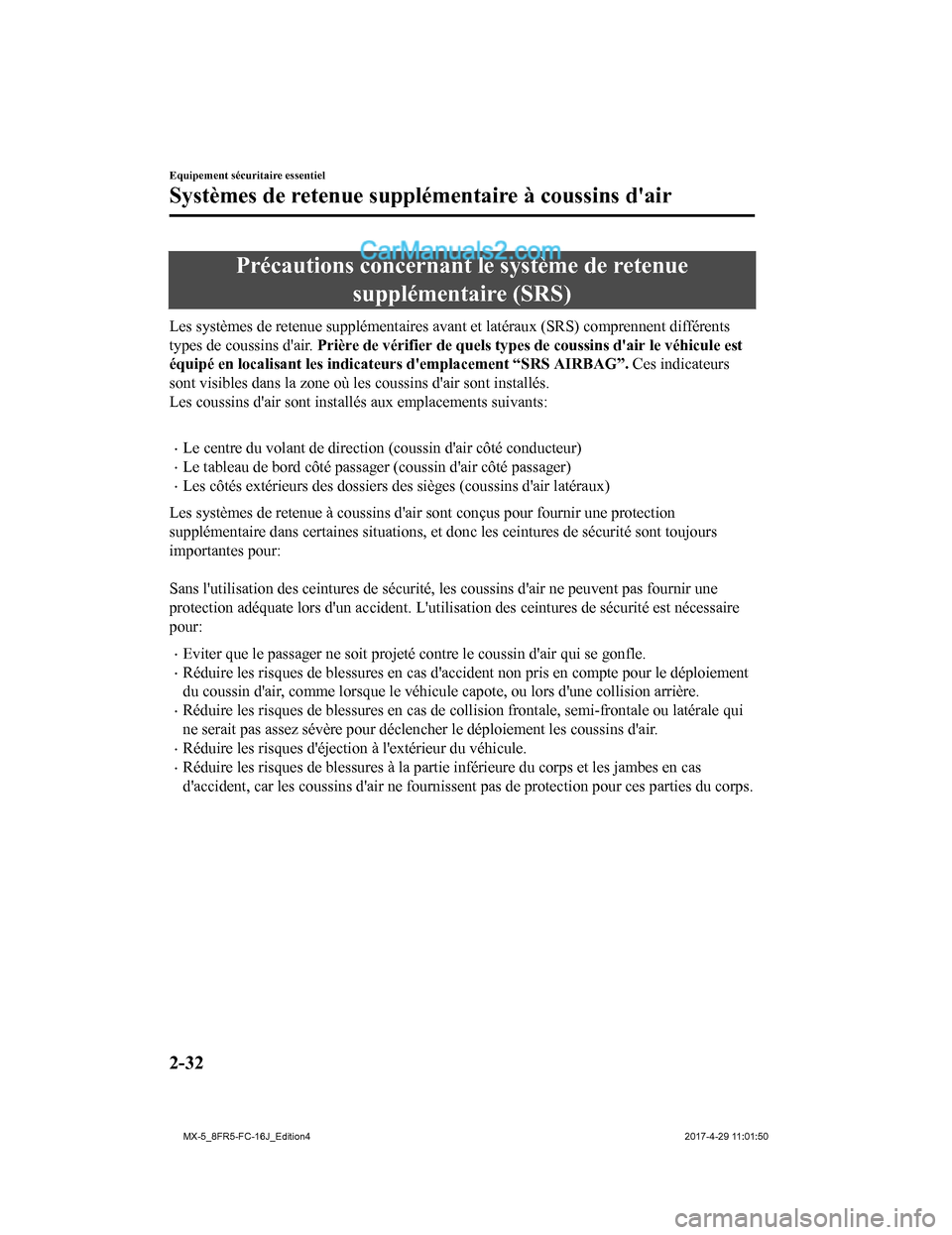

Précautions concernant le système de retenuesupplémentaire (SRS)
Les systèmes de retenue supplémentaires avant et latéraux (SRS) comprennent différents
types de coussins d'air. Prière de vérifier de quels types de coussins d'air le véhicul e est
équipé en localisant les indicate urs d'emplacement “SRS AIRBAG”. Ces indicateurs
sont visibles dans la zone où les coussins d'air sont installés .
Les coussins d'air sont installés aux emplacements suivants:

•Le centre du volant de direction (coussin d'air côté conducteur )
•Le tableau de bord côté passager (coussin d'air côté passager)
•Les côtés extérieurs des dossiers des sièges (coussins d'air latéraux)
Les systèmes de retenue à coussins d'air sont conçus pour fourn ir une protection
supplémentaire dans certaines situations, et donc les ceintures de sécurité sont toujours
importantes pour:

Sans l'utilisation des ceintures de sécurité, les coussins d'ai r ne peuvent pas fournir une
protection adéquate lors d'un accident. L'utilisation des ceint ures de sécurité est nécessaire
pour:
•Eviter que le passager ne soit projeté contre le coussin d'air qui se gonfle.
•Réduire les risques de blessures en cas d'accident non pris en compte pour le déploiement
du coussin d'air, comme lorsque le véhicule capote, ou lors d'u ne collision arrière.
•Réduire les risques de blessures en cas de collision frontale, semi-frontale ou latérale qui
ne serait pas assez sévère pour déclencher le déploiement les c oussins d'air.
•Réduire les risques d'éjection à l'extérieur du véhicule.
•Réduire les risques de blessures à la partie inférieure du corps et les jambes en cas
d'accident, car les coussins d'air ne fournissent pas de protec tion pour ces parties du corps.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-32
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

•Maintenir le conducteur à une position qui permet un meilleur contrôle du véhicule.

Si votre véhicule est également équipé d'un système de classifi cation de l'occupant du
siège du passager, se référer au “Système de classification de l'occupant du siège du
passager” (page 2-47) p our plus de détails.
Si le véhicule est équipé d'un système de classification de l'o ccupant du siège du passager, le
témoin de désactivation du coussin d'air du passager s'allume p endant un temps spécifié
après que le contacteur a été mis sur ON.


Les petits enfants doivent être protégés par un système de disp ositif de sécurité pour enfants,
conformément aux lois en vigueur dans chaque région. Dans certa ines régions, les enfants
plus grands doivent aussi utiliser un système de dispositif de sécurité pour enfants (page
2-20).

Choisir avec attention le système de dispositif de sécurité pou r enfants nécessaire pour
l'enfant et respecter les directives d'installation indiquées d ans ce manuel, ainsi que celles
fournies par le fabricant du sys tème de dispositif de sécurité pour enfants.
Ne pas utiliser un système de dispositif de sécurité pour enfan ts comportant une attache
supérieure, car il serait impossible d'ancrer correctement l'attache.
Equipement sécuritaire essentiel
Systèmes de retenue supplém entaire à coussins d'air
2-33
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

PRUDENCE
Les occupants des véhicules équipés de coussins d'air doivent attacher leur ceinture de
sécurité:
Le fait de compter sur la seule protection des coussins d'air en cas d'accident est dangereux.
Les coussins d'air seuls peuvent ne pas évit er des blessures graves. Les coussins d'air
appropriés ne se déploieront normalement que lo rs du premier accident, tel qu'une collision
frontale, semi-frontale ou latérale, d'une fo rce modérée ou plus. Tous les passagers du
véhicule doivent porter la ceinture de sécurité.

Toujours vérifier que le témoin de désactivation du coussin d'air du passager est allumé lors
de l'utilisation d'un système de dispositif de sécurité pour enfants (avec système de
classification de l'occupant du siège du passager):
Faire asseoir un enfant dans un système de disp ositif de sécurité pour enfants installé sur le
siège du passager avec le témoin de désactiv ation du coussin d'air du passager non allumé
est extrêmement dangereux. En cas d'accident, un coussin d'air pourrait de déployer et causer
de graves blessures ou la mort à l'enfant assis dans un système de dispositif de sécurité pour
enfants. Toujours s'assurer que le témoin de désactivation du coussin d'air du passager est
allumé.
Se référer à Système de classification d'occupant à la page 2-47.
Ne pas s'asseoir trop près des coussins d'air du conducteur et du passager:
Le fait de s'asseoir trop près des modules de coussins d'air du conducteur et du passager, ou
de placer les mains ou les pieds dessus, est extrêmement dangereux. Les coussins d'air du
conducteur et du passager se déploient avec une très grande force et vitesse. De graves
blessures peuvent se produire si une personne se trouve trop près. Le conducteur devrait
toujours maintenir le volant par l'extérieur. Le passager du siège devrait garder les deux pieds
sur le plancher. Les occupants des sièges devrai ent régler leur siège vers l'arrière au maximum
et toujours s'asseoir droit contre le dossier du siège avec la ceinture de sécurité portée
correctement.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-34
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50
