2017 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

Direction assistée
•La direction n'est assistée que lorsque le
moteur fonctionne. Si le moteur est
arrêté ou si le système de direction
assistée ne fonctionne pas, il est possible
de diriger le véhicule mais cela demande
un plus grand effort physique.
Si le volant semble plus rigide que
d'habitude durant la conduite normale,
consulter un concessionnaire agréé
Mazda.
•Le voyant avertit le conducteur
d'anomalies du système et des
conditions de fonctionnement.
Se référer à Indication d'avertissement/
voyants à la page 4-28.
ATTENTION
Ne jamais maintenir le volant de direction
tourné à fond, vers la droite ou vers la
gauche, pendant plus de 5 secondes si le
moteur tourne. Cela pourrait endommager
le système de direction assistée.
En cours de conduite
Direction assistée
4-77
MX-5_8FR5-FC-16J_Edition42017-4-29 11:01:50

i-ACTIVSENSE*
Le concept i-ACTIVSENSE est un terme générique regroupant une série de systèmes sécuritaires
de pointe et d'aides au conducteur pour reconnaître les dangers potentiels, qui fait usage de
dispositifs de détectio n tels que la caméra de détection avant (FSC) et des capteurs radar.
Parce que chaque système a ses limites, il faut toujours condui re prudemment et ne pas se
fier uniquement aux systèmes.
Les systèmes d'aide à la sen sibilisation du conducteur
Visibilité de nuit
Système d'éclairage avant adaptatif (AFS)...................... ...........................................page 4-79
Système de commande des fe ux de route (HBC).................... ................................... page 4-80
Détection latérale gauche/droit et arrière
Système de suivi de voie ( LDWS)............................................................................. page 4-83
Système de surveillance des angles morts (BSM)................. .....................................page 4-89
Détection d'obstacle a rrière au moment de quitter une place de stationnement
Alerte de circulatio n transversale à l'arrière (RCTA).......... ....................................... page 4-96
▼Caméras et capteurs
Caméra de détection avant (FSC)
La caméra de détection avant (FSC) détermine les conditions devant le véhicule lorsque
vous voyagez de nuit et détecte les voies de circulation. Les s
ystèmes suivants utilisent aussi
la caméra de détection avant (FSC).
•Système de commande des feux de route (HBC)
•Système de suivi de voie (LDWS)
La caméra de détection avant (FSC) est installée en haut du par e-brise près du rétroviseur.
Se référer à Caméra de détecti on avant (FSC) à la page 4-99.
Capteurs radar (arrière)
La fonction des capteurs radar (arrière) détecte les ondes radi o réfléchies par un véhicule
approchant derrière vous ou par un obstacle sont envoyées par l es capteurs radar. Les
systèmes mentionnés ci-dessous u tilisent également les capteurs radar (arrière).
•Système de surveillance des angles morts (BSM)
•Alerte de circulation transversale à l'arrière (RCTA)
Les capteurs radar (arrière) sont montés à l'intérieur du pare-chocs arrière, un sur chacun des
deux côtés gauche et droit.
Se référer à Capteurs radar (arrière) à la page 4-102.
En cours de conduite
i-ACTIVSENSE
4-78*Certains modèles.
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

Système d'éclairage avant adaptatif (AFS)*
Le système d'éclairage avant adaptatif (AFS) règle automatiquement les faisceaux des
phares vers la gauche ou vers la droite, avec l'aide du volant, lorsque les phares sont activés.
Une anomalie dans le système ou les conditions de fonctionnemen t sont indiqués par un
avertissement.
Se référer à Voyants/témoins à la page 4-28.
REMARQUE
Il est possible de permuter la fonction Sy stème d'éclairage avant adaptatif (AFS) sur
opérable/inopérable en utilisant la fonction de personnalisation.
Se référer à Fonctions de personnalisation à la page 9-9.
En cours de conduite
i-ACTIVSENSE
*Certains modèles.4-79
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

Système de commande des feux de route (HBC)*
Le système de commande des feux de route (HBC) détermine les co nditions à l'avant du
véhicule à l'aide de la caméra de détection avant (FSC), lorsqu e celui-ci roule quand il fait
sombre, pour permuter automatiquement les phares entre les feux de route et les feux de
croisement.
Se référer à Voyants/témoins à la page 4-28.
Lorsque le véhicule roule à une vitesse d'environ 30 km/h (19 mi/h) ou plus, les phares
passent en feux de route lorsqu'aucun véhicule ne se trouve dev ant ou n'arrive dans le sens
opposé.
Le système fait passer les phares en feux de croisement dans l' un des cas suivants:
•Le système détecte la présence d'un véhicule ou les phares d'un véhicule approchant dans
le sens inverse.
•Le véhicule roule dans des zones bordées de lampadaires ou sur des routes dans des villes
ou des centres-villes bien éclairés.
•Le véhicule roule à moins de 20 km/h (12 mi/h).
Caméra de détection
avant (FSC)
La distance de reconnaissance de
la caméra de détection avant
(FSC) varie selon les conditions
environnantes.
Le voyant reste allumé quand le système est en panne.
Se référer à Indication d'avertissement/voyants à la page 4-28.
AT T E N T I O N

Ne pas ajuster le poids du véhicule, modifier les unités des phares ou retirer la caméra
autrement le système ne fonctionnera pas normalement.
 Ne pas trop compter sur le système de commande des feux de route (HBC) et rouler tout en
accordant une attention suffisante à la sécurité. Basculer les phares entre les feux de route
et feux de croisement manu ellement en cas de besoin.
En cours de conduite
i-ACTIVSENSE
4-80*Certains modèles.
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

REMARQUE
Dans les conditions suivantes, le délai au bout duquel le système permute les phares. Si le
système ne permute pas les phares de manière appropriée, passer manuellement entre les
feux de route et les feux de croisement selon les conditions de visibilité, ainsi que les
conditions de la route et de la circulation.
•Lorsqu'il y a des sources d'éclairage dans la zone, comme des lampadaires, des panneaux
illuminés et des feux de circulation.
•Lorsqu'il y a des objets réflecteurs dans la zone environnante, comme des plaques et des
panneaux réflecteurs.
•Lorsque la visibilité est réduite dans des conditions de pluie, neige ou brouillard.
•Lorsque de la conduite sur des routes vallonnées ou avec des virages serrés.
•Lorsque les phares/feux arrière de véhicules devant vous ou sur la voie opposée sont
faibles ou éteints.
•Lorsque l'obscurité est suffisante, comme à l'aube ou au crépuscule.
•Lorsque le compartiment à bagages est chargé avec des objets lourds.
•Lorsque la visibilité est réduite parce que les pneus d'un véhicule devant vous projettent
de l'eau sur votre pare-brise.
▼Pour opérer le système
Le système de commande des feux de
route (HBC) fonctionne pour permuter
automatiquement les phares des feux de
route aux feux de croisement une fois que
le contacteur est mis sur ON et que la
commande des phares est en position
AUTO et feux de route.
Lorsque le système de commande des feux
de route (HBC) détermin
e qu'il fait sombre
en fonction de la luminosité de la zone
environnante. Dans le même temps, le
témoin du système de commande des feux
de route (HBC) (vert) s'allume sur le
tableau de bord.

REMARQUE
•Lorsque le véhicule roule à une vitesse
d'environ 30 km/h (19 mi/h) ou plus, les
phares passent automatiquement en feux
de route lorsqu'aucun véhicule ne se
trouve devant ou n'arrive dans le sens
opposé.
Lorsque la vitesse du véhicule est
inférieure à 20 km/h (12 mi/h), le
système de commande des feux de route
(HBC) fait passer les phares aux feux de
croisement.
•Il est possible que les feux de croisement
ne passent pas aux feux de route dans
les virages.
•Il est possible de désactiver la fonction
du système de commande des feux de
route (HBC). Se référer à Fonctions de
personnalisation à la page 9-9.
En cours de conduite
i-ACTIVSENSE
4-81
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

▼Commutation manuelle
Commutation aux feux de croisement
Mettre le levier sur la position de feux de
croisement.
Le témoin du système de commande des
feux de route (HBC
) (vert) s'éteint.
Commutation aux feux de route
Tourner la commande des phares à la
position
.
Le témoin du système de commande des
feux de route (HBC) (vert) s'éteint et
s'allume.
En cours de conduite
i-ACTIVSENSE
4-82
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

Système de suivi de voie (LDWS)*
Le système LDWS informe le conducteur que le véhicule risque de dévier de sa voie.
Le système détecte les lignes blanches ou jaunes sur la voie de circulation à l'aide de la
caméra de détection avant (FSC) et, s'il détermine que le véhic ule risque de quitter sa voie,
il en informe le conducteur par l'activation du voyant LDWS et de l'avertissement sonore
LDWS, ainsi que via l'affichage m ulti-informations (véhicules équipés).
Utiliser le LDWS lorsque vous conduisez le véhicule sur des rou tes avec des lignes blanches
ou jaunes.
Se référer à Caméra de détection avant à la page 4-99.

Caméra de détection avant
(FSC)
Le voyant s'allume lorsque le système présente une anomalie.
Se référer à Indication d'averti ssement/voyants à la page 4-28.
PRUDENCE
Ne pas utiliser le LDWS dans les conditions suivantes:
Il est possible que le système ne fonctionne pa s correctement selon les conditions de conduite
réelles, entraînant un accident.
 Conduite sur des routes aux virages serrés.
 Conduite par mauvais temps (pluie, brouillard et neige).
En cours de conduite
i-ACTIVSENSE
*Certains modèles.4-83
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

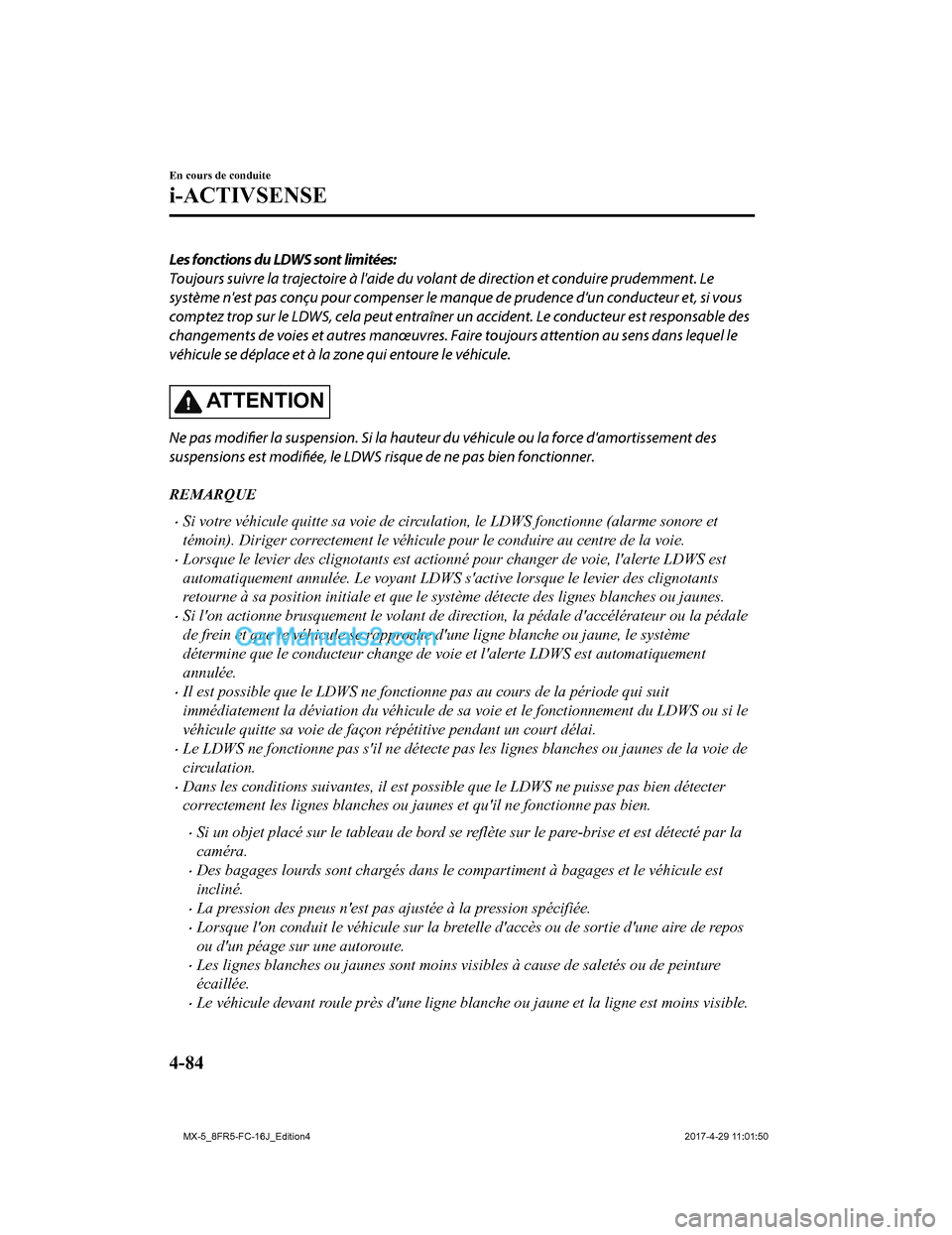

Les fonctions du LDWS sont limitées:
Toujours suivre la trajectoire à l'aide du volant de direction et conduire prudemment. Le
système n'est pas conçu pour compenser le manque de prudence d'un conducteur et, si vous
comptez trop sur le LDWS, cela peut entraîner un accident. Le conducteur est responsable des
changements de voies et autres manœuvres. Faire toujours attention au sens dans lequel le
véhicule se déplace et à la zone qui entoure le véhicule.
AT T E N T I O N
Ne pas modifier la suspension. Si la hauteur du véhicule ou la force d'amortissement des
suspensions est modifiée, le LDWS ri sque de ne pas bien fonctionner.
REMARQUE
•Si votre véhicule quitte sa voie de circulation, le LDWS fonctionne (alarme sonore et
témoin). Diriger correctement le véhicule pour le conduire au centre de la voie.
•Lorsque le levier des clignotants est actionné pour changer de voie, l'alerte LDWS est
automatiquement annulée. Le voyant LDWS s'active lorsque le levier des clignotants
retourne à sa position initiale et que le sy stème détecte des lignes blanches ou jaunes.
•Si l'on actionne brusquement le volant de dire ction, la pédale d'accélérateur ou la pédale
de frein et que le véhicule se rapproche d'une ligne blanche ou jaune, le système
détermine que le conducteur change de voie et l'alerte LDWS est automatiquement
annulée.
•Il est possible que le LDWS ne fonctionne pas au cours de la période qui suit
immédiatement la déviation du véhicule de sa voie et le fonctionnement du LDWS ou si le
véhicule quitte sa voie de façon répétitive pendant un court délai.
•Le LDWS ne fonctionne pas s'il ne détecte pas les lignes blanches ou jaunes de la voie de
circulation.
•Dans les conditions suivantes, il est possible que le LDWS ne puisse pas bien détecter
correctement les lignes blanches ou jaunes et qu'il ne fonctionne pas bien.
•Si un objet placé sur le tableau de bord se reflète sur le pare-brise et est détecté par la
caméra.
•Des bagages lourds sont chargés dans le compartiment à bagages et le véhicule est
incliné.
•La pression des pneus n'est pas ajustée à la pression spécifiée.
•Lorsque l'on conduit le véhicule sur la bretelle d'accès ou de sortie d'une aire de repos
ou d'un péage sur une autoroute.
•Les lignes blanches ou jaunes sont moins visibles à cause de saletés ou de peinture
écaillée.
•Le véhicule devant roule près d'une ligne bl anche ou jaune et la ligne est moins visible.
En cours de conduite
i-ACTIVSENSE
4-84
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50
