Page 129 of 380

hetssystemer over kort tid, vanligvis 30 se-
kunder eller mindre. EDR i denne bilen er
utformet for å registrere følgende typer data:
• Hvordan ulike systemer i bilen fungerte,
• Om sikkerhetsbeltene til føreren og passa-
sjerene var festet,
• Hvor langt (hvis i det hele tatt) føreren
trykket inn gasspedalen og/eller bremse-
pedalen, og
• Hvor raskt bilen bevegde seg.
• Disse dataene kan gi bedre forståelse av
forholdene som fører til kollisjoner og
skader.
MERK:
EDR-data registreres bare i bilen hvis en
ikke-triviell kollisjon oppstår. Det registreres
ingen EDR-data ved vanlige kjøreforhold, og
heller ikke personlige data (for eksempel
navn, kjønn, alder og kollisjonssted) registre-
res. Andre parter, for eksempel politiet, kan
imidlertid kombinere EDR-dataene med ty-
pen personlig identifiserende data som ruti-
nemessig hentes inn under etterforskning av
en kollisjon.Det kreves spesialutstyr for å lese av data som
er registrert i EDR, og det kreves tilgang til
bilen eller EDR. I tillegg til produsenten av
bilen kan andre parter som har spesialutstyr,
for eksempel politiet, lese av informasjonen
hvis de har tilgang til bilen eller EDR.
Barneseter – transportere barn på en trygg
måte
Alle personer i bilen må alltid sitte fastspent,
inkludert babyer og barn. EC-direktiv 2003/
20/EC krever riktig bruk av festesystemer i
alle land som er underlagt Europakommi-
sjonen.
Barn under 1,5 meter samt 12 år eller yngre
bør sitte fastspent i et baksete, hvis tilgjen-
gelig. I henhold til ulykkesstatistikk er barn
tryggere når de sitter riktig festet i baksetene
enn i forsetene.
ADVARSEL!
• Bruk ALDRI et bakovervendt barnesete
på et sete som er beskyttet av en AKTIV
KOLLISJONSPUTE foran setet. Dette
kan føre til at BARNET blir ALVORLIG
SKADET eller DREPT.
• Bruk bare et barnesete som vender bak-
over i en bil med baksete.
• Hvis kollisjonsputen foran på passasjer-
siden blir utløst, kan det føre til dødsfall
eller alvorlige skader på barn under
12 år, inkludert et barn som sitter i et
bakovervendt barnesete.
Advarselsetikett på solskjermen på
passasjersiden foran
127
Page 130 of 380

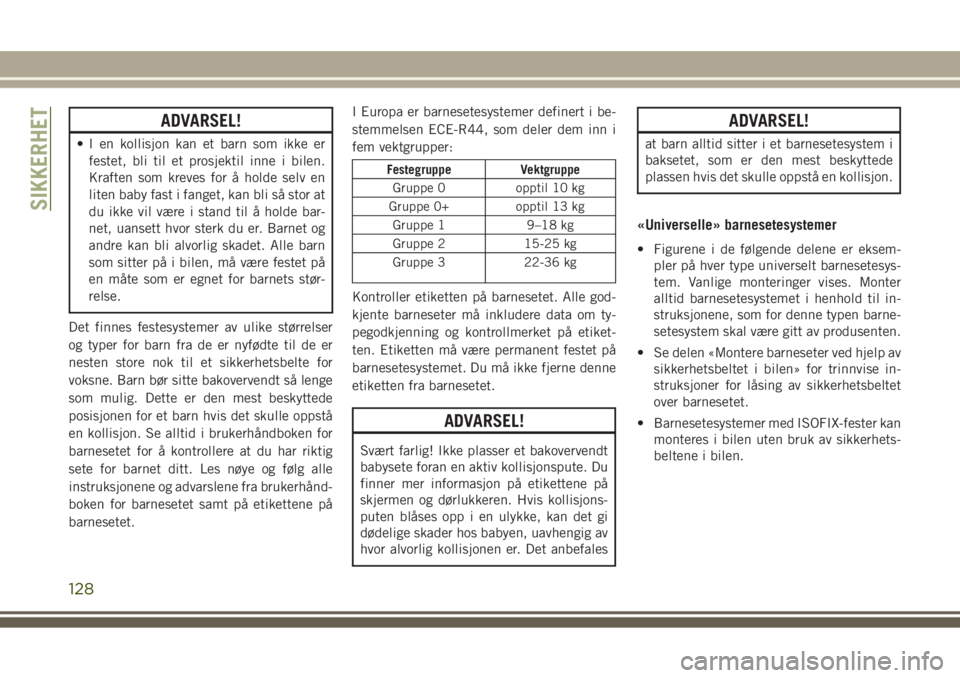

ADVARSEL!
• I en kollisjon kan et barn som ikke er
festet, bli til et prosjektil inne i bilen.
Kraften som kreves for å holde selv en
liten baby fast i fanget, kan bli så stor at
du ikke vil være i stand til å holde bar-
net, uansett hvor sterk du er. Barnet og
andre kan bli alvorlig skadet. Alle barn
som sitter på i bilen, må være festet på
en måte som er egnet for barnets stør-
relse.
Det finnes festesystemer av ulike størrelser
og typer for barn fra de er nyfødte til de er
nesten store nok til et sikkerhetsbelte for
voksne. Barn bør sitte bakovervendt så lenge
som mulig. Dette er den mest beskyttede
posisjonen for et barn hvis det skulle oppstå
en kollisjon. Se alltid i brukerhåndboken for
barnesetet for å kontrollere at du har riktig
sete for barnet ditt. Les nøye og følg alle
instruksjonene og advarslene fra brukerhånd-
boken for barnesetet samt på etikettene på
barnesetet.I Europa er barnesetesystemer definert i be-
stemmelsen ECE-R44, som deler dem inn i
fem vektgrupper:
Festegruppe Vektgruppe
Gruppe 0 opptil 10 kg
Gruppe 0+ opptil 13 kg
Gruppe 1 9–18 kg
Gruppe 2 15-25 kg
Gruppe 3 22-36 kg
Kontroller etiketten på barnesetet. Alle god-
kjente barneseter må inkludere data om ty-
pegodkjenning og kontrollmerket på etiket-
ten. Etiketten må være permanent festet på
barnesetesystemet. Du må ikke fjerne denne
etiketten fra barnesetet.
ADVARSEL!
Svært farlig! Ikke plasser et bakovervendt
babysete foran en aktiv kollisjonspute. Du
finner mer informasjon på etikettene på
skjermen og dørlukkeren. Hvis kollisjons-
puten blåses opp i en ulykke, kan det gi
dødelige skader hos babyen, uavhengig av
hvor alvorlig kollisjonen er. Det anbefales
ADVARSEL!
at barn alltid sitter i et barnesetesystem i
baksetet, som er den mest beskyttede
plassen hvis det skulle oppstå en kollisjon.
«Universelle» barnesetesystemer
• Figurene i de følgende delene er eksem-
pler på hver type universelt barnesetesys-
tem. Vanlige monteringer vises. Monter
alltid barnesetesystemet i henhold til in-
struksjonene, som for denne typen barne-
setesystem skal være gitt av produsenten.
• Se delen «Montere barneseter ved hjelp av
sikkerhetsbeltet i bilen» for trinnvise in-
struksjoner for låsing av sikkerhetsbeltet
over barnesetet.
• Barnesetesystemer med ISOFIX-fester kan
monteres i bilen uten bruk av sikkerhets-
beltene i bilen.
SIKKERHET
128
Page 131 of 380

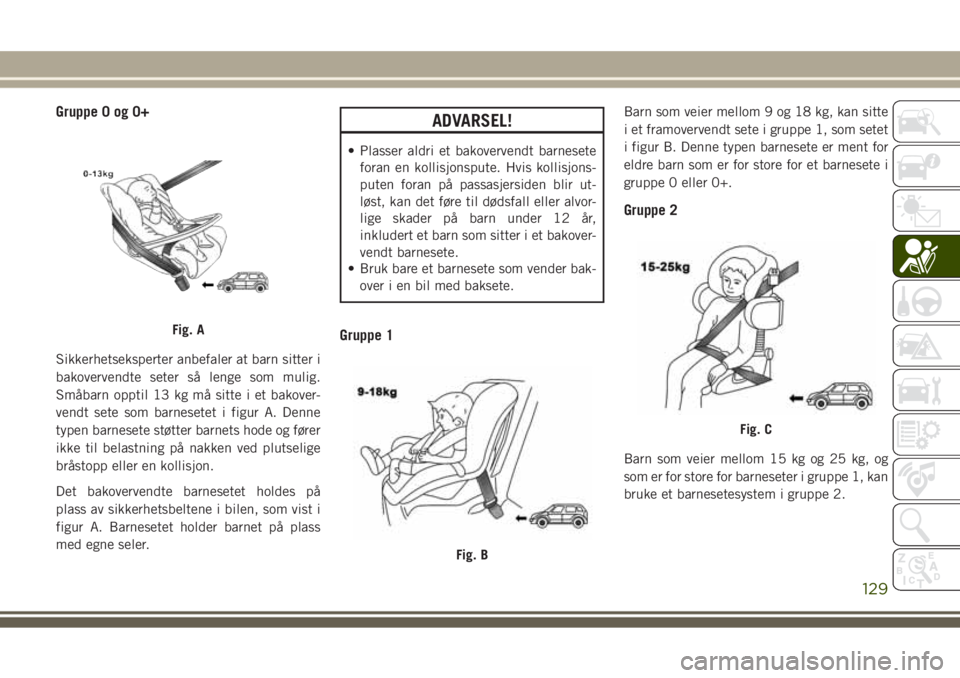

Gruppe 0 og 0+
Sikkerhetseksperter anbefaler at barn sitter i
bakovervendte seter så lenge som mulig.
Småbarn opptil 13 kg må sitte i et bakover-
vendt sete som barnesetet i figur A. Denne
typen barnesete støtter barnets hode og fører
ikke til belastning på nakken ved plutselige
bråstopp eller en kollisjon.
Det bakovervendte barnesetet holdes på
plass av sikkerhetsbeltene i bilen, som vist i
figur A. Barnesetet holder barnet på plass
med egne seler.
ADVARSEL!
• Plasser aldri et bakovervendt barnesete
foran en kollisjonspute. Hvis kollisjons-
puten foran på passasjersiden blir ut-
løst, kan det føre til dødsfall eller alvor-
lige skader på barn under 12 år,
inkludert et barn som sitter i et bakover-
vendt barnesete.
• Bruk bare et barnesete som vender bak-
over i en bil med baksete.
Gruppe 1
Barn som veier mellom 9 og 18 kg, kan sitte
i et framovervendt sete i gruppe 1, som setet
i figur B. Denne typen barnesete er ment for
eldre barn som er for store for et barnesete i
gruppe 0 eller 0+.
Gruppe 2
Barn som veier mellom 15 kg og 25 kg, og
som er for store for barneseter i gruppe 1, kan
bruke et barnesetesystem i gruppe 2.
Fig. A
Fig. B
Fig. C
129
Page 132 of 380

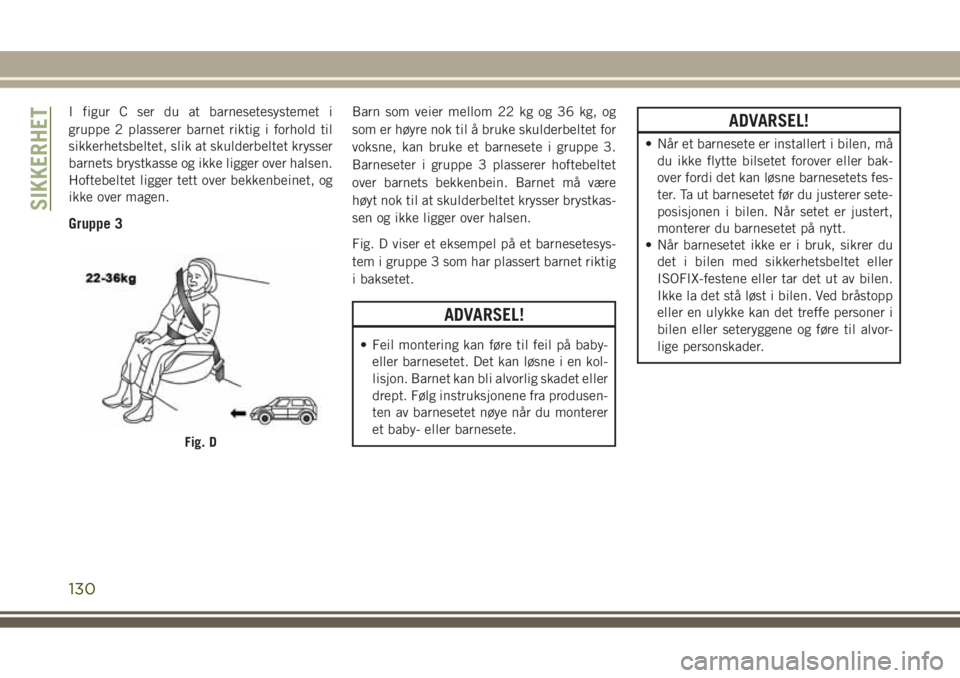

I figur C ser du at barnesetesystemet i
gruppe 2 plasserer barnet riktig i forhold til
sikkerhetsbeltet, slik at skulderbeltet krysser
barnets brystkasse og ikke ligger over halsen.
Hoftebeltet ligger tett over bekkenbeinet, og
ikke over magen.
Gruppe 3
Barn som veier mellom 22 kg og 36 kg, og
som er høyre nok til å bruke skulderbeltet for
voksne, kan bruke et barnesete i gruppe 3.
Barneseter i gruppe 3 plasserer hoftebeltet
over barnets bekkenbein. Barnet må være
høyt nok til at skulderbeltet krysser brystkas-
sen og ikke ligger over halsen.
Fig. D viser et eksempel på et barnesetesys-
tem i gruppe 3 som har plassert barnet riktig
i baksetet.
ADVARSEL!
• Feil montering kan føre til feil på baby-
eller barnesetet. Det kan løsne i en kol-
lisjon. Barnet kan bli alvorlig skadet eller
drept. Følg instruksjonene fra produsen-
ten av barnesetet nøye når du monterer
et baby- eller barnesete.
ADVARSEL!
• Når et barnesete er installert i bilen, må
du ikke flytte bilsetet forover eller bak-
over fordi det kan løsne barnesetets fes-
ter. Ta ut barnesetet før du justerer sete-
posisjonen i bilen. Når setet er justert,
monterer du barnesetet på nytt.
• Når barnesetet ikke er i bruk, sikrer du
det i bilen med sikkerhetsbeltet eller
ISOFIX-festene eller tar det ut av bilen.
Ikke la det stå løst i bilen. Ved bråstopp
eller en ulykke kan det treffe personer i
bilen eller seteryggene og føre til alvor-
lige personskader.
Fig. D
SIKKERHET
130
Page 133 of 380

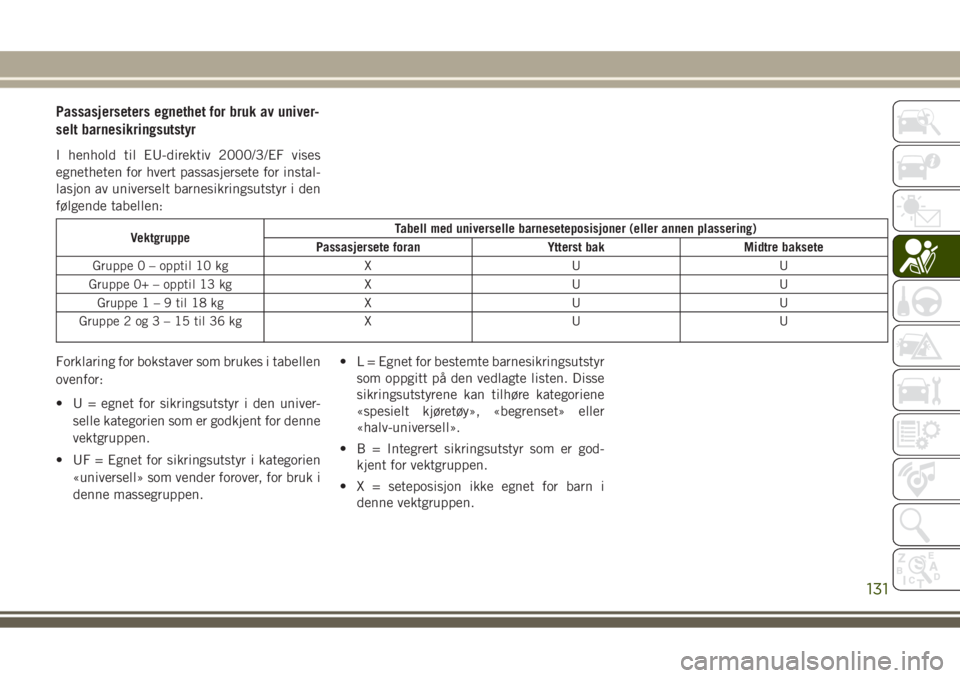

Passasjerseters egnethet for bruk av univer-
selt barnesikringsutstyr
I henhold til EU-direktiv 2000/3/EF vises
egnetheten for hvert passasjersete for instal-
lasjon av universelt barnesikringsutstyr i den
følgende tabellen:
VektgruppeTabell med universelle barneseteposisjoner (eller annen plassering)
Passasjersete foran Ytterst bak Midtre baksete
Gruppe 0 – opptil 10 kg X U U
Gruppe 0+ – opptil 13 kg X U U
Gruppe1–9til18kg X U U
Gruppe 2 og3–15til36kg X U U
Forklaring for bokstaver som brukes i tabellen
ovenfor:
• U = egnet for sikringsutstyr i den univer-
selle kategorien som er godkjent for denne
vektgruppen.
• UF = Egnet for sikringsutstyr i kategorien
«universell» som vender forover, for bruk i
denne massegruppen.• L = Egnet for bestemte barnesikringsutstyr
som oppgitt på den vedlagte listen. Disse
sikringsutstyrene kan tilhøre kategoriene
«spesielt kjøretøy», «begrenset» eller
«halv-universell».
• B = Integrert sikringsutstyr som er god-
kjent for vektgruppen.
• X = seteposisjon ikke egnet for barn i
denne vektgruppen.
131
Page 134 of 380

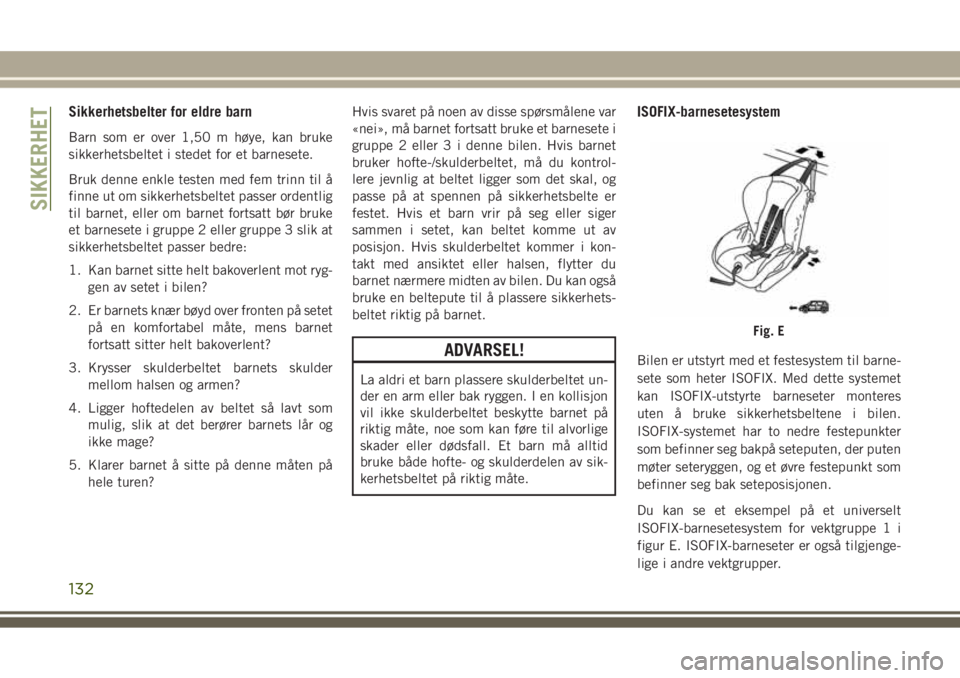

Sikkerhetsbelter for eldre barn
Barn som er over 1,50 m høye, kan bruke
sikkerhetsbeltet i stedet for et barnesete.
Bruk denne enkle testen med fem trinn til å
finne ut om sikkerhetsbeltet passer ordentlig
til barnet, eller om barnet fortsatt bør bruke
et barnesete i gruppe 2 eller gruppe 3 slik at
sikkerhetsbeltet passer bedre:
1. Kan barnet sitte helt bakoverlent mot ryg-
gen av setet i bilen?
2. Er barnets knær bøyd over fronten på setet
på en komfortabel måte, mens barnet
fortsatt sitter helt bakoverlent?
3. Krysser skulderbeltet barnets skulder
mellom halsen og armen?
4. Ligger hoftedelen av beltet så lavt som
mulig, slik at det berører barnets lår og
ikke mage?
5. Klarer barnet å sitte på denne måten på
hele turen?Hvis svaret på noen av disse spørsmålene var
«nei», må barnet fortsatt bruke et barnesete i
gruppe 2 eller 3 i denne bilen. Hvis barnet
bruker hofte-/skulderbeltet, må du kontrol-
lere jevnlig at beltet ligger som det skal, og
passe på at spennen på sikkerhetsbelte er
festet. Hvis et barn vrir på seg eller siger
sammen i setet, kan beltet komme ut av
posisjon. Hvis skulderbeltet kommer i kon-
takt med ansiktet eller halsen, flytter du
barnet nærmere midten av bilen. Du kan også
bruke en beltepute til å plassere sikkerhets-
beltet riktig på barnet.
ADVARSEL!
La aldri et barn plassere skulderbeltet un-
der en arm eller bak ryggen. I en kollisjon
vil ikke skulderbeltet beskytte barnet på
riktig måte, noe som kan føre til alvorlige
skader eller dødsfall. Et barn må alltid
bruke både hofte- og skulderdelen av sik-
kerhetsbeltet på riktig måte.
ISOFIX-barnesetesystem
Bilen er utstyrt med et festesystem til barne-
sete som heter ISOFIX. Med dette systemet
kan ISOFIX-utstyrte barneseter monteres
uten å bruke sikkerhetsbeltene i bilen.
ISOFIX-systemet har to nedre festepunkter
som befinner seg bakpå seteputen, der puten
møter seteryggen, og et øvre festepunkt som
befinner seg bak seteposisjonen.
Du kan se et eksempel på et universelt
ISOFIX-barnesetesystem for vektgruppe 1 i
figur E. ISOFIX-barneseter er også tilgjenge-
lige i andre vektgrupper.
Fig. E
SIKKERHET
132
Page 135 of 380

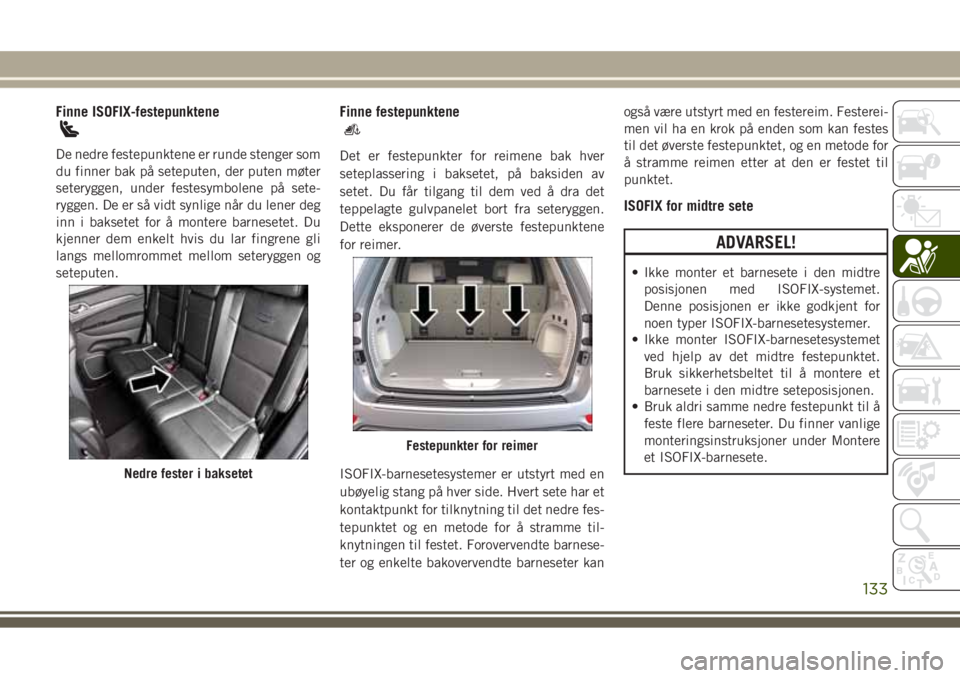

Finne ISOFIX-festepunktene
De nedre festepunktene er runde stenger som
du finner bak på seteputen, der puten møter
seteryggen, under festesymbolene på sete-
ryggen. De er så vidt synlige når du lener deg
inn i baksetet for å montere barnesetet. Du
kjenner dem enkelt hvis du lar fingrene gli
langs mellomrommet mellom seteryggen og
seteputen.
Finne festepunktene
Det er festepunkter for reimene bak hver
seteplassering i baksetet, på baksiden av
setet. Du får tilgang til dem ved å dra det
teppelagte gulvpanelet bort fra seteryggen.
Dette eksponerer de øverste festepunktene
for reimer.
ISOFIX-barnesetesystemer er utstyrt med en
ubøyelig stang på hver side. Hvert sete har et
kontaktpunkt for tilknytning til det nedre fes-
tepunktet og en metode for å stramme til-
knytningen til festet. Forovervendte barnese-
ter og enkelte bakovervendte barneseter kanogså være utstyrt med en festereim. Festerei-
men vil ha en krok på enden som kan festes
til det øverste festepunktet, og en metode for
å stramme reimen etter at den er festet til
punktet.
ISOFIX for midtre sete
ADVARSEL!
• Ikke monter et barnesete i den midtre
posisjonen med ISOFIX-systemet.
Denne posisjonen er ikke godkjent for
noen typer ISOFIX-barnesetesystemer.
• Ikke monter ISOFIX-barnesetesystemet
ved hjelp av det midtre festepunktet.
Bruk sikkerhetsbeltet til å montere et
barnesete i den midtre seteposisjonen.
• Bruk aldri samme nedre festepunkt til å
feste flere barneseter. Du finner vanlige
monteringsinstruksjoner under Montere
et ISOFIX-barnesete.
Nedre fester i baksetet
Festepunkter for reimer
133
Page 136 of 380

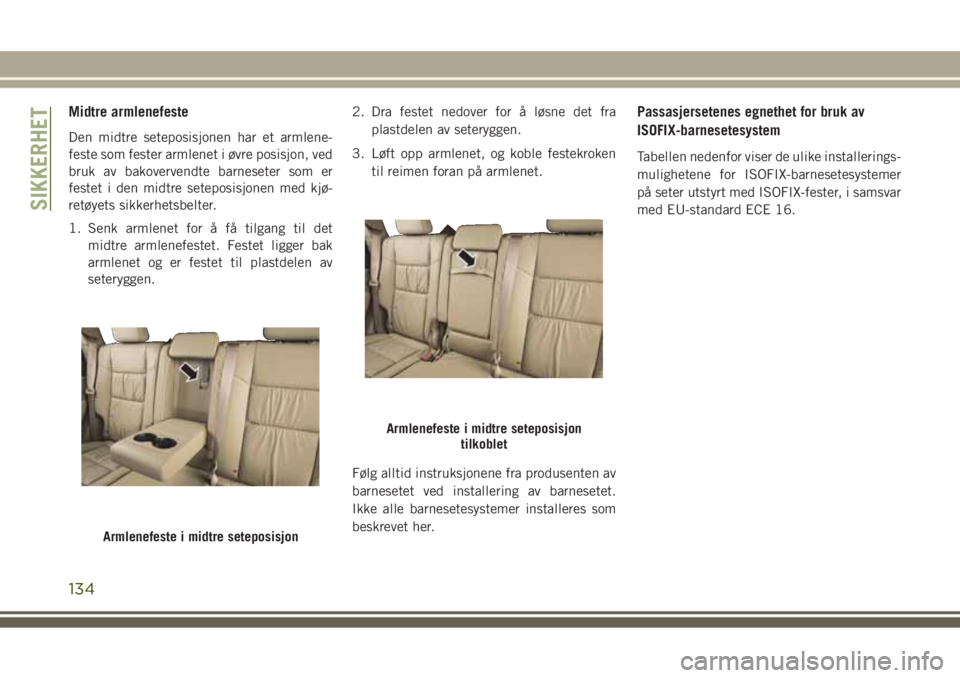

Midtre armlenefeste
Den midtre seteposisjonen har et armlene-
feste som fester armlenet i øvre posisjon, ved
bruk av bakovervendte barneseter som er
festet i den midtre seteposisjonen med kjø-
retøyets sikkerhetsbelter.
1. Senk armlenet for å få tilgang til det
midtre armlenefestet. Festet ligger bak
armlenet og er festet til plastdelen av
seteryggen.2. Dra festet nedover for å løsne det fra
plastdelen av seteryggen.
3. Løft opp armlenet, og koble festekroken
til reimen foran på armlenet.
Følg alltid instruksjonene fra produsenten av
barnesetet ved installering av barnesetet.
Ikke alle barnesetesystemer installeres som
beskrevet her.
Passasjersetenes egnethet for bruk av
ISOFIX-barnesetesystem
Tabellen nedenfor viser de ulike installerings-
mulighetene for ISOFIX-barnesetesystemer
på seter utstyrt med ISOFIX-fester, i samsvar
med EU-standard ECE 16.
Armlenefeste i midtre seteposisjon
Armlenefeste i midtre seteposisjon
tilkoblet
SIKKERHET
134
