2017 JEEP GRAND CHEROKEE Drift- og vedlikeholdshåndbok (in Norwegian)

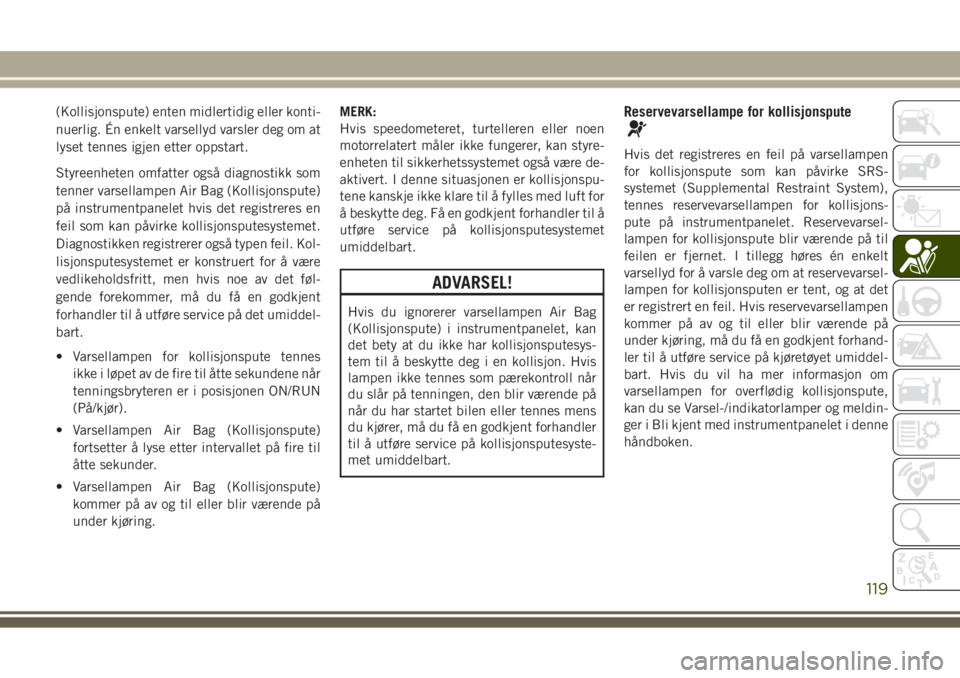

(Kollisjonspute) enten midlertidig eller konti-
nuerlig. Én enkelt varsellyd varsler deg om at
lyset tennes igjen etter oppstart.
Styreenheten omfatter også diagnostikk som
tenner varsellampen Air Bag (Kollisjonspute)
på instrumentpanelet hvis det registreres en
feil som kan påvirke kollisjonsputesystemet.
Diagnostikken registrerer også typen feil. Kol-
lisjonsputesystemet er konstruert for å være
vedlikeholdsfritt, men hvis noe av det føl-
gende forekommer, må du få en godkjent
forhandler til å utføre service på det umiddel-
bart.
• Varsellampen for kollisjonspute tennes
ikke i løpet av de fire til åtte sekundene når
tenningsbryteren er i posisjonen ON/RUN
(På/kjør).
• Varsellampen Air Bag (Kollisjonspute)
fortsetter å lyse etter intervallet på fire til
åtte sekunder.
• Varsellampen Air Bag (Kollisjonspute)
kommer på av og til eller blir værende på
under kjøring.MERK:
Hvis speedometeret, turtelleren eller noen
motorrelatert måler ikke fungerer, kan styre-
enheten til sikkerhetssystemet også være de-
aktivert. I denne situasjonen er kollisjonspu-
tene kanskje ikke klare til å fylles med luft for
å beskytte deg. Få en godkjent forhandler til å
utføre service på kollisjonsputesystemet
umiddelbart.
ADVARSEL!
Hvis du ignorerer varsellampen Air Bag
(Kollisjonspute) i instrumentpanelet, kan
det bety at du ikke har kollisjonsputesys-
tem til å beskytte deg i en kollisjon. Hvis
lampen ikke tennes som pærekontroll når
du slår på tenningen, den blir værende på
når du har startet bilen eller tennes mens
du kjører, må du få en godkjent forhandler
til å utføre service på kollisjonsputesyste-
met umiddelbart.
Reservevarsellampe for kollisjonspute
Hvis det registreres en feil på varsellampen
for kollisjonspute som kan påvirke SRS-
systemet (Supplemental Restraint System),
tennes reservevarsellampen for kollisjons-
pute på instrumentpanelet. Reservevarsel-
lampen for kollisjonspute blir værende på til
feilen er fjernet. I tillegg høres én enkelt
varsellyd for å varsle deg om at reservevarsel-
lampen for kollisjonsputen er tent, og at det
er registrert en feil. Hvis reservevarsellampen
kommer på av og til eller blir værende på
under kjøring, må du få en godkjent forhand-
ler til å utføre service på kjøretøyet umiddel-
bart. Hvis du vil ha mer informasjon om
varsellampen for overflødig kollisjonspute,
kan du se Varsel-/indikatorlamper og meldin-
ger i Bli kjent med instrumentpanelet i denne
håndboken.
119

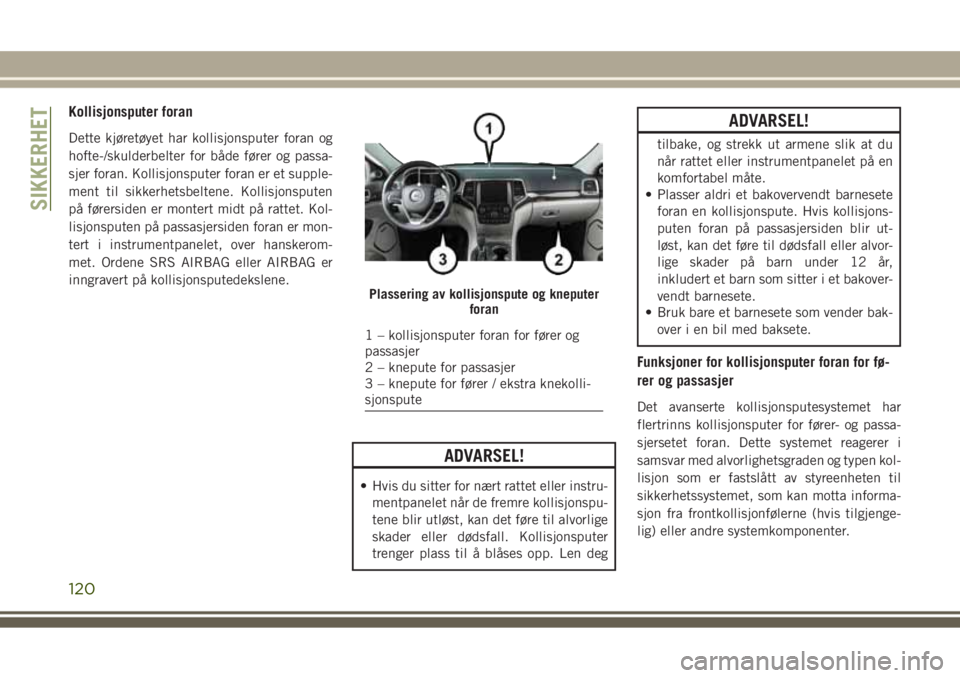

Kollisjonsputer foran
Dette kjøretøyet har kollisjonsputer foran og
hofte-/skulderbelter for både fører og passa-
sjer foran. Kollisjonsputer foran er et supple-
ment til sikkerhetsbeltene. Kollisjonsputen
på førersiden er montert midt på rattet. Kol-
lisjonsputen på passasjersiden foran er mon-
tert i instrumentpanelet, over hanskerom-
met. Ordene SRS AIRBAG eller AIRBAG er
inngravert på kollisjonsputedekslene.
ADVARSEL!
• Hvis du sitter for nært rattet eller instru-
mentpanelet når de fremre kollisjonspu-
tene blir utløst, kan det føre til alvorlige
skader eller dødsfall. Kollisjonsputer
trenger plass til å blåses opp. Len deg
ADVARSEL!
tilbake, og strekk ut armene slik at du
når rattet eller instrumentpanelet på en
komfortabel måte.
• Plasser aldri et bakovervendt barnesete
foran en kollisjonspute. Hvis kollisjons-
puten foran på passasjersiden blir ut-
løst, kan det føre til dødsfall eller alvor-
lige skader på barn under 12 år,
inkludert et barn som sitter i et bakover-
vendt barnesete.
• Bruk bare et barnesete som vender bak-
over i en bil med baksete.
Funksjoner for kollisjonsputer foran for fø-
rer og passasjer
Det avanserte kollisjonsputesystemet har
flertrinns kollisjonsputer for fører- og passa-
sjersetet foran. Dette systemet reagerer i
samsvar med alvorlighetsgraden og typen kol-
lisjon som er fastslått av styreenheten til
sikkerhetssystemet, som kan motta informa-
sjon fra frontkollisjonfølerne (hvis tilgjenge-
lig) eller andre systemkomponenter.
Plassering av kollisjonspute og kneputer
foran
1 – kollisjonsputer foran for fører og
passasjer
2 – knepute for passasjer
3 – knepute for fører / ekstra knekolli-
sjonspute
SIKKERHET
120

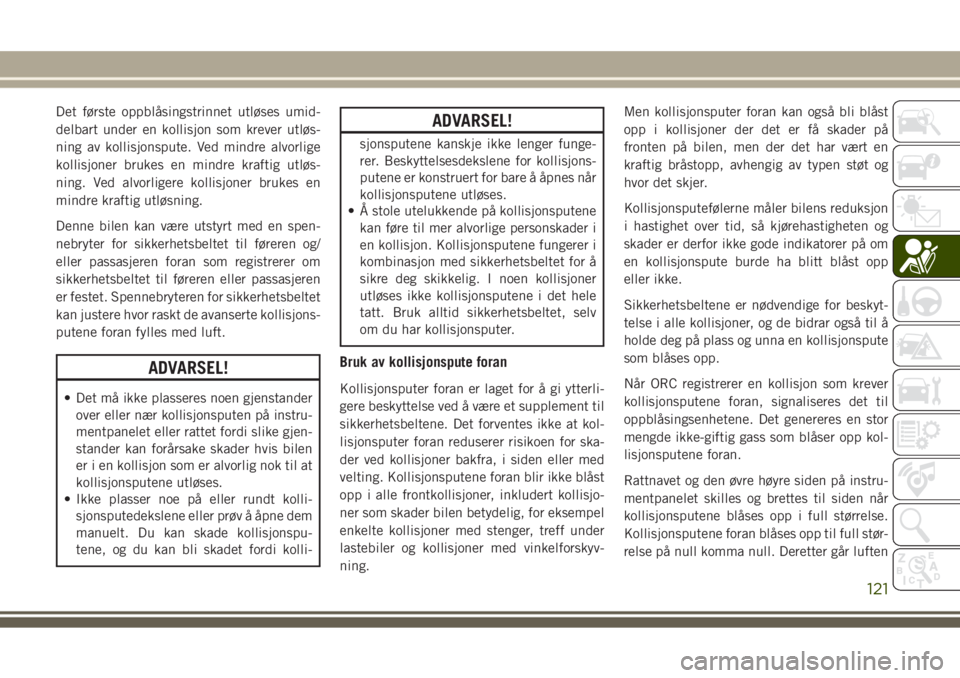

Det første oppblåsingstrinnet utløses umid-
delbart under en kollisjon som krever utløs-
ning av kollisjonspute. Ved mindre alvorlige
kollisjoner brukes en mindre kraftig utløs-
ning. Ved alvorligere kollisjoner brukes en
mindre kraftig utløsning.
Denne bilen kan være utstyrt med en spen-
nebryter for sikkerhetsbeltet til føreren og/
eller passasjeren foran som registrerer om
sikkerhetsbeltet til føreren eller passasjeren
er festet. Spennebryteren for sikkerhetsbeltet
kan justere hvor raskt de avanserte kollisjons-
putene foran fylles med luft.
ADVARSEL!
• Det må ikke plasseres noen gjenstander
over eller nær kollisjonsputen på instru-
mentpanelet eller rattet fordi slike gjen-
stander kan forårsake skader hvis bilen
er i en kollisjon som er alvorlig nok til at
kollisjonsputene utløses.
• Ikke plasser noe på eller rundt kolli-
sjonsputedekslene eller prøv å åpne dem
manuelt. Du kan skade kollisjonspu-
tene, og du kan bli skadet fordi kolli-
ADVARSEL!
sjonsputene kanskje ikke lenger funge-
rer. Beskyttelsesdekslene for kollisjons-
putene er konstruert for bare å åpnes når
kollisjonsputene utløses.
• Å stole utelukkende på kollisjonsputene
kan føre til mer alvorlige personskader i
en kollisjon. Kollisjonsputene fungerer i
kombinasjon med sikkerhetsbeltet for å
sikre deg skikkelig. I noen kollisjoner
utløses ikke kollisjonsputene i det hele
tatt. Bruk alltid sikkerhetsbeltet, selv
om du har kollisjonsputer.
Bruk av kollisjonspute foran
Kollisjonsputer foran er laget for å gi ytterli-
gere beskyttelse ved å være et supplement til
sikkerhetsbeltene. Det forventes ikke at kol-
lisjonsputer foran reduserer risikoen for ska-
der ved kollisjoner bakfra, i siden eller med
velting. Kollisjonsputene foran blir ikke blåst
opp i alle frontkollisjoner, inkludert kollisjo-
ner som skader bilen betydelig, for eksempel
enkelte kollisjoner med stenger, treff under
lastebiler og kollisjoner med vinkelforskyv-
ning.Men kollisjonsputer foran kan også bli blåst
opp i kollisjoner der det er få skader på
fronten på bilen, men der det har vært en
kraftig bråstopp, avhengig av typen støt og
hvor det skjer.
Kollisjonsputefølerne måler bilens reduksjon
i hastighet over tid, så kjørehastigheten og
skader er derfor ikke gode indikatorer på om
en kollisjonspute burde ha blitt blåst opp
eller ikke.
Sikkerhetsbeltene er nødvendige for beskyt-
telse i alle kollisjoner, og de bidrar også til å
holde deg på plass og unna en kollisjonspute
som blåses opp.
Når ORC registrerer en kollisjon som krever
kollisjonsputene foran, signaliseres det til
oppblåsingsenhetene. Det genereres en stor
mengde ikke-giftig gass som blåser opp kol-
lisjonsputene foran.
Rattnavet og den øvre høyre siden på instru-
mentpanelet skilles og brettes til siden når
kollisjonsputene blåses opp i full størrelse.
Kollisjonsputene foran blåses opp til full stør-
relse på null komma null. Deretter går luften
121

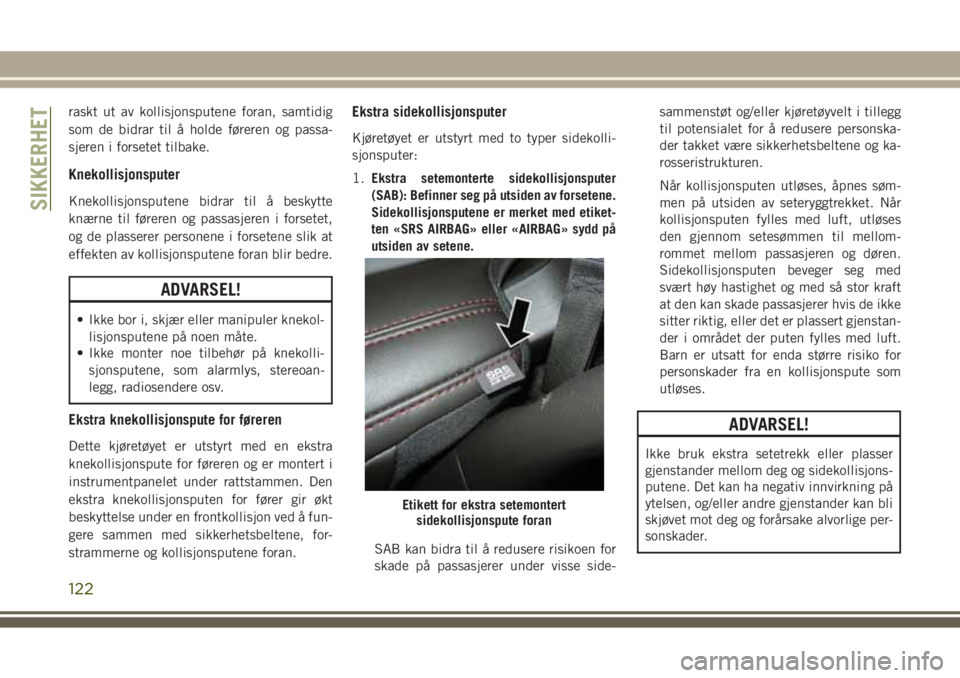

raskt ut av kollisjonsputene foran, samtidig
som de bidrar til å holde føreren og passa-
sjeren i forsetet tilbake.
Knekollisjonsputer
Knekollisjonsputene bidrar til å beskytte
knærne til føreren og passasjeren i forsetet,
og de plasserer personene i forsetene slik at
effekten av kollisjonsputene foran blir bedre.
ADVARSEL!
• Ikke bor i, skjær eller manipuler knekol-
lisjonsputene på noen måte.
• Ikke monter noe tilbehør på knekolli-
sjonsputene, som alarmlys, stereoan-
legg, radiosendere osv.
Ekstra knekollisjonspute for føreren
Dette kjøretøyet er utstyrt med en ekstra
knekollisjonspute for føreren og er montert i
instrumentpanelet under rattstammen. Den
ekstra knekollisjonsputen for fører gir økt
beskyttelse under en frontkollisjon ved å fun-
gere sammen med sikkerhetsbeltene, for-
strammerne og kollisjonsputene foran.
Ekstra sidekollisjonsputer
Kjøretøyet er utstyrt med to typer sidekolli-
sjonsputer:
1.Ekstra setemonterte sidekollisjonsputer
(SAB): Befinner seg på utsiden av forsetene.
Sidekollisjonsputene er merket med etiket-
ten «SRS AIRBAG» eller «AIRBAG» sydd på
utsiden av setene.
SAB kan bidra til å redusere risikoen for
skade på passasjerer under visse side-sammenstøt og/eller kjøretøyvelt i tillegg
til potensialet for å redusere personska-
der takket være sikkerhetsbeltene og ka-
rosseristrukturen.
Når kollisjonsputen utløses, åpnes søm-
men på utsiden av seteryggtrekket. Når
kollisjonsputen fylles med luft, utløses
den gjennom setesømmen til mellom-
rommet mellom passasjeren og døren.
Sidekollisjonsputen beveger seg med
svært høy hastighet og med så stor kraft
at den kan skade passasjerer hvis de ikke
sitter riktig, eller det er plassert gjenstan-
der i området der puten fylles med luft.
Barn er utsatt for enda større risiko for
personskader fra en kollisjonspute som
utløses.
ADVARSEL!
Ikke bruk ekstra setetrekk eller plasser
gjenstander mellom deg og sidekollisjons-
putene. Det kan ha negativ innvirkning på
ytelsen, og/eller andre gjenstander kan bli
skjøvet mot deg og forårsake alvorlige per-
sonskader.
Etikett for ekstra setemontert
sidekollisjonspute foran
SIKKERHET
122

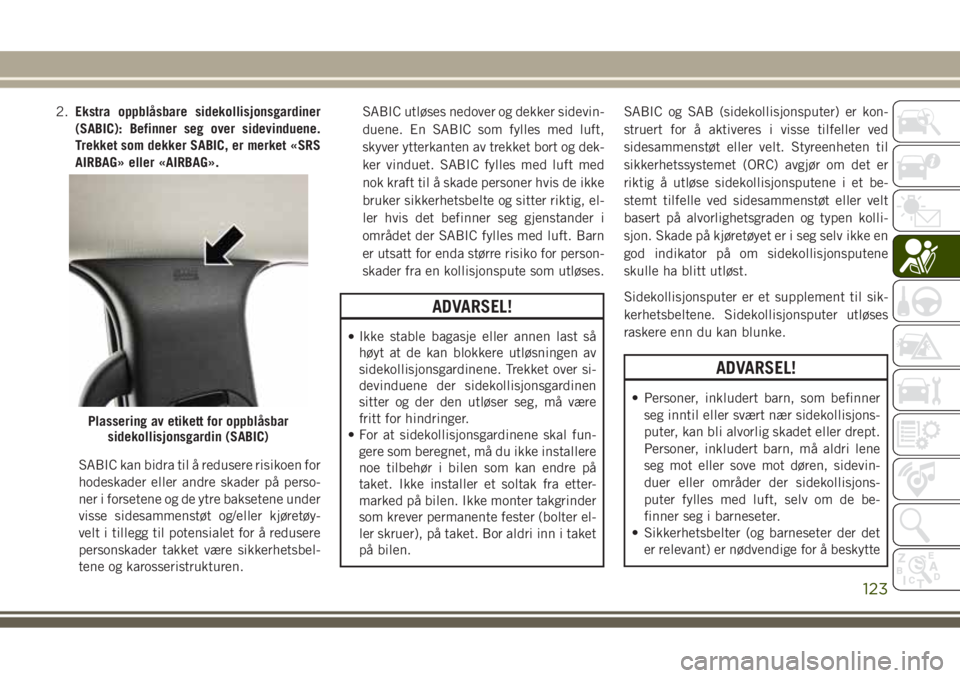

2.Ekstra oppblåsbare sidekollisjonsgardiner
(SABIC): Befinner seg over sidevinduene.
Trekket som dekker SABIC, er merket «SRS
AIRBAG» eller «AIRBAG».
SABIC kan bidra til å redusere risikoen for
hodeskader eller andre skader på perso-
ner i forsetene og de ytre baksetene under
visse sidesammenstøt og/eller kjøretøy-
velt i tillegg til potensialet for å redusere
personskader takket være sikkerhetsbel-
tene og karosseristrukturen.SABIC utløses nedover og dekker sidevin-
duene. En SABIC som fylles med luft,
skyver ytterkanten av trekket bort og dek-
ker vinduet. SABIC fylles med luft med
nok kraft til å skade personer hvis de ikke
bruker sikkerhetsbelte og sitter riktig, el-
ler hvis det befinner seg gjenstander i
området der SABIC fylles med luft. Barn
er utsatt for enda større risiko for person-
skader fra en kollisjonspute som utløses.
ADVARSEL!
•Ikke stable bagasje eller annen last så
høyt at de kan blokkere utløsningen av
sidekollisjonsgardinene. Trekket over si-
devinduene der sidekollisjonsgardinen
sitter og der den utløser seg, må være
fritt for hindringer.
• For at sidekollisjonsgardinene skal fun-
gere som beregnet, må du ikke installere
noe tilbehør i bilen som kan endre på
taket. Ikke installer et soltak fra etter-
marked på bilen. Ikke monter takgrinder
som krever permanente fester (bolter el-
ler skruer), på taket. Bor aldri inn i taket
på bilen.SABIC og SAB (sidekollisjonsputer) er kon-
struert for å aktiveres i visse tilfeller ved
sidesammenstøt eller velt. Styreenheten til
sikkerhetssystemet (ORC) avgjør om det er
riktig å utløse sidekollisjonsputene i et be-
stemt tilfelle ved sidesammenstøt eller velt
basert på alvorlighetsgraden og typen kolli-
sjon. Skade på kjøretøyet er i seg selv ikke en
god indikator på om sidekollisjonsputene
skulle ha blitt utløst.
Sidekollisjonsputer er et supplement til sik-
kerhetsbeltene. Sidekollisjonsputer utløses
raskere enn du kan blunke.
ADVARSEL!
• Personer, inkludert barn, som befinner
seg inntil eller svært nær sidekollisjons-
puter, kan bli alvorlig skadet eller drept.
Personer, inkludert barn, må aldri lene
seg mot eller sove mot døren, sidevin-
duer eller områder der sidekollisjons-
puter fylles med luft, selv om de be-
finner seg i barneseter.
• Sikkerhetsbelter (og barneseter der det
er relevant) er nødvendige for å beskytte
Plassering av etikett for oppblåsbar
sidekollisjonsgardin (SABIC)
123

ADVARSEL!

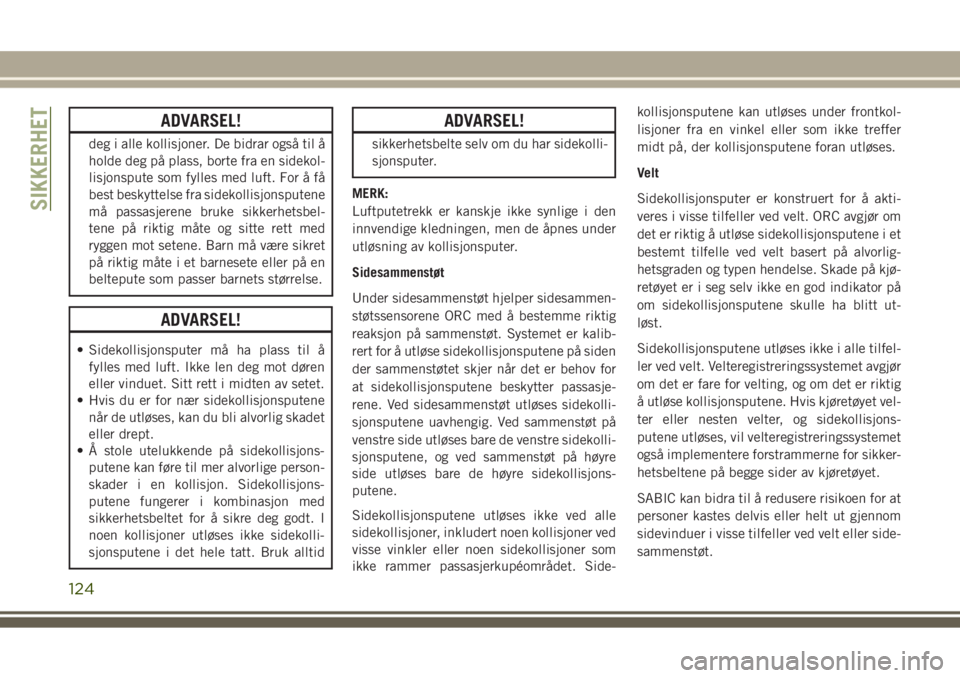

deg i alle kollisjoner. De bidrar også til å
holde deg på plass, borte fra en sidekol-
lisjonspute som fylles med luft. For å få
best beskyttelse fra sidekollisjonsputene
må passasjerene bruke sikkerhetsbel-
tene på riktig måte og sitte rett med
ryggen mot setene. Barn må være sikret
på riktig måte i et barnesete eller på en
beltepute som passer barnets størrelse.
ADVARSEL!
• Sidekollisjonsputer må ha plass til å
fylles med luft. Ikke len deg mot døren
eller vinduet. Sitt rett i midten av setet.
• Hvis du er for nær sidekollisjonsputene
når de utløses, kan du bli alvorlig skadet
eller drept.
• Å stole utelukkende på sidekollisjons-
putene kan føre til mer alvorlige person-
skader i en kollisjon. Sidekollisjons-
putene fungerer i kombinasjon med
sikkerhetsbeltet for å sikre deg godt. I
noen kollisjoner utløses ikke sidekolli-
sjonsputene i det hele tatt. Bruk alltid
ADVARSEL!
sikkerhetsbelte selv om du har sidekolli-
sjonsputer.
MERK:
Luftputetrekk er kanskje ikke synlige i den
innvendige kledningen, men de åpnes under
utløsning av kollisjonsputer.
Sidesammenstøt
Under sidesammenstøt hjelper sidesammen-
støtssensorene ORC med å bestemme riktig
reaksjon på sammenstøt. Systemet er kalib-
rert for å utløse sidekollisjonsputene på siden
der sammenstøtet skjer når det er behov for
at sidekollisjonsputene beskytter passasje-
rene. Ved sidesammenstøt utløses sidekolli-
sjonsputene uavhengig. Ved sammenstøt på
venstre side utløses bare de venstre sidekolli-
sjonsputene, og ved sammenstøt på høyre
side utløses bare de høyre sidekollisjons-
putene.
Sidekollisjonsputene utløses ikke ved alle
sidekollisjoner, inkludert noen kollisjoner ved
visse vinkler eller noen sidekollisjoner som
ikke rammer passasjerkupéområdet. Side-kollisjonsputene kan utløses under frontkol-
lisjoner fra en vinkel eller som ikke treffer
midt på, der kollisjonsputene foran utløses.
Velt
Sidekollisjonsputer er konstruert for å akti-
veres i visse tilfeller ved velt. ORC avgjør om
det er riktig å utløse sidekollisjonsputene i et
bestemt tilfelle ved velt basert på alvorlig-
hetsgraden og typen hendelse. Skade på kjø-
retøyet er i seg selv ikke en god indikator på
om sidekollisjonsputene skulle ha blitt ut-
løst.
Sidekollisjonsputene utløses ikke i alle tilfel-
ler ved velt. Velteregistreringssystemet avgjør
om det er fare for velting, og om det er riktig
å utløse kollisjonsputene. Hvis kjøretøyet vel-
ter eller nesten velter, og sidekollisjons-
putene utløses, vil velteregistreringssystemet
også implementere forstrammerne for sikker-
hetsbeltene på begge sider av kjøretøyet.
SABIC kan bidra til å redusere risikoen for at
personer kastes delvis eller helt ut gjennom
sidevinduer i visse tilfeller ved velt eller side-
sammenstøt.
SIKKERHET
124

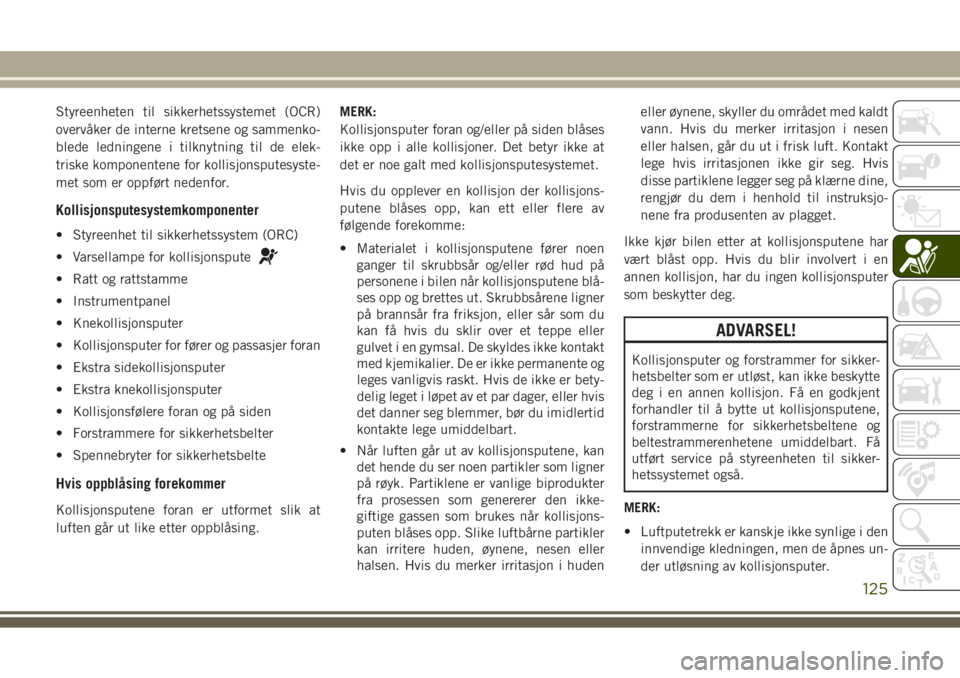

Styreenheten til sikkerhetssystemet (OCR)
overvåker de interne kretsene og sammenko-
blede ledningene i tilknytning til de elek-
triske komponentene for kollisjonsputesyste-
met som er oppført nedenfor.
Kollisjonsputesystemkomponenter
• Styreenhet til sikkerhetssystem (ORC)
• Varsellampe for kollisjonspute
• Ratt og rattstamme
• Instrumentpanel
• Knekollisjonsputer
• Kollisjonsputer for fører og passasjer foran
• Ekstra sidekollisjonsputer
• Ekstra knekollisjonsputer
• Kollisjonsfølere foran og på siden
• Forstrammere for sikkerhetsbelter
• Spennebryter for sikkerhetsbelte
Hvis oppblåsing forekommer
Kollisjonsputene foran er utformet slik at
luften går ut like etter oppblåsing.MERK:
Kollisjonsputer foran og/eller på siden blåses
ikke opp i alle kollisjoner. Det betyr ikke at
det er noe galt med kollisjonsputesystemet.
Hvis du opplever en kollisjon der kollisjons-
putene blåses opp, kan ett eller flere av
følgende forekomme:
• Materialet i kollisjonsputene fører noen
ganger til skrubbsår og/eller rød hud på
personene i bilen når kollisjonsputene blå-
ses opp og brettes ut. Skrubbsårene ligner
på brannsår fra friksjon, eller sår som du
kan få hvis du sklir over et teppe eller
gulvet i en gymsal. De skyldes ikke kontakt
med kjemikalier. De er ikke permanente og
leges vanligvis raskt. Hvis de ikke er bety-
delig leget i løpet av et par dager, eller hvis
det danner seg blemmer, bør du imidlertid
kontakte lege umiddelbart.
• Når luften går ut av kollisjonsputene, kan
det hende du ser noen partikler som ligner
på røyk. Partiklene er vanlige biprodukter
fra prosessen som genererer den ikke-
giftige gassen som brukes når kollisjons-
puten blåses opp. Slike luftbårne partikler
kan irritere huden, øynene, nesen eller
halsen. Hvis du merker irritasjon i hudeneller øynene, skyller du området med kaldt
vann. Hvis du merker irritasjon i nesen
eller halsen, går du ut i frisk luft. Kontakt
lege hvis irritasjonen ikke gir seg. Hvis
disse partiklene legger seg på klærne dine,
rengjør du dem i henhold til instruksjo-
nene fra produsenten av plagget.
Ikke kjør bilen etter at kollisjonsputene har
vært blåst opp. Hvis du blir involvert i en
annen kollisjon, har du ingen kollisjonsputer
som beskytter deg.
ADVARSEL!
Kollisjonsputer og forstrammer for sikker-
hetsbelter som er utløst, kan ikke beskytte
deg i en annen kollisjon. Få en godkjent
forhandler til å bytte ut kollisjonsputene,
forstrammerne for sikkerhetsbeltene og
beltestrammerenhetene umiddelbart. Få
utført service på styreenheten til sikker-
hetssystemet også.
MERK:
• Luftputetrekk er kanskje ikke synlige i den
innvendige kledningen, men de åpnes un-
der utløsning av kollisjonsputer.
125

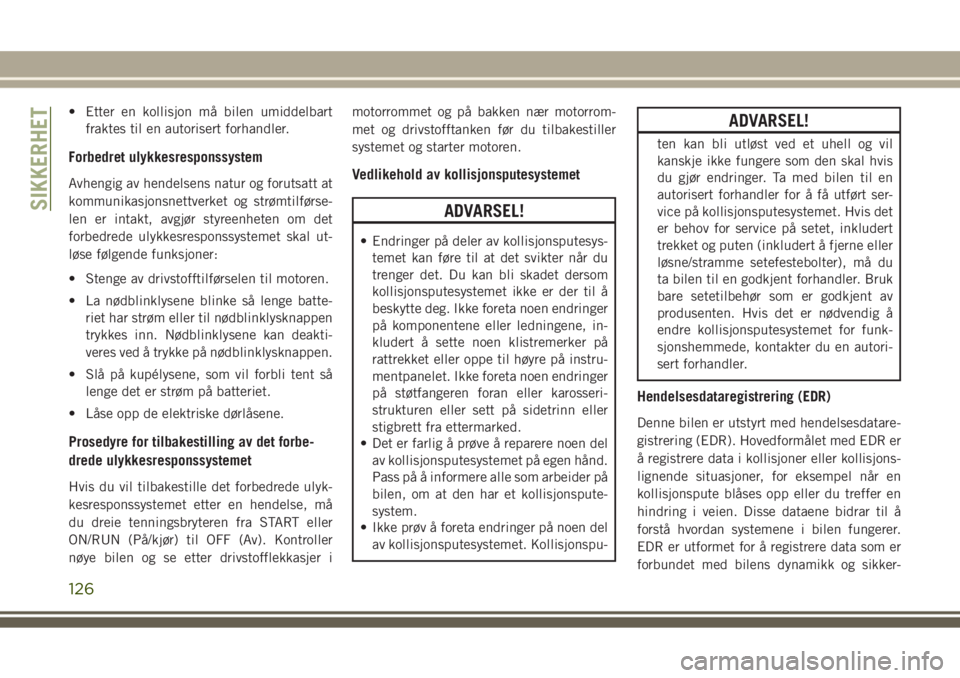

• Etter en kollisjon må bilen umiddelbart
fraktes til en autorisert forhandler.
Forbedret ulykkesresponssystem
Avhengig av hendelsens natur og forutsatt at
kommunikasjonsnettverket og strømtilførse-
len er intakt, avgjør styreenheten om det
forbedrede ulykkesresponssystemet skal ut-
løse følgende funksjoner:
• Stenge av drivstofftilførselen til motoren.
• La nødblinklysene blinke så lenge batte-
riet har strøm eller til nødblinklysknappen
trykkes inn. Nødblinklysene kan deakti-
veres ved å trykke på nødblinklysknappen.
• Slå på kupélysene, som vil forbli tent så
lenge det er strøm på batteriet.
• Låse opp de elektriske dørlåsene.
Prosedyre for tilbakestilling av det forbe-
drede ulykkesresponssystemet
Hvis du vil tilbakestille det forbedrede ulyk-
kesresponssystemet etter en hendelse, må
du dreie tenningsbryteren fra START eller
ON/RUN (På/kjør) til OFF (Av). Kontroller
nøye bilen og se etter drivstofflekkasjer imotorrommet og på bakken nær motorrom-
met og drivstofftanken før du tilbakestiller
systemet og starter motoren.
Vedlikehold av kollisjonsputesystemet
ADVARSEL!
• Endringer på deler av kollisjonsputesys-
temet kan føre til at det svikter når du
trenger det. Du kan bli skadet dersom
kollisjonsputesystemet ikke er der til å
beskytte deg. Ikke foreta noen endringer
på komponentene eller ledningene, in-
kludert å sette noen klistremerker på
rattrekket eller oppe til høyre på instru-
mentpanelet. Ikke foreta noen endringer
på støtfangeren foran eller karosseri-
strukturen eller sett på sidetrinn eller
stigbrett fra ettermarked.
• Det er farlig å prøve å reparere noen del
av kollisjonsputesystemet på egen hånd.
Pass på å informere alle som arbeider på
bilen, om at den har et kollisjonspute-
system.
• Ikke prøv å foreta endringer på noen del
av kollisjonsputesystemet. Kollisjonspu-
ADVARSEL!
ten kan bli utløst ved et uhell og vil
kanskje ikke fungere som den skal hvis
du gjør endringer. Ta med bilen til en
autorisert forhandler for å få utført ser-
vice på kollisjonsputesystemet. Hvis det
er behov for service på setet, inkludert
trekket og puten (inkludert å fjerne eller
løsne/stramme setefestebolter), må du
ta bilen til en godkjent forhandler. Bruk
bare setetilbehør som er godkjent av
produsenten. Hvis det er nødvendig å
endre kollisjonsputesystemet for funk-
sjonshemmede, kontakter du en autori-
sert forhandler.
Hendelsesdataregistrering (EDR)
Denne bilen er utstyrt med hendelsesdatare-
gistrering (EDR). Hovedformålet med EDR er
å registrere data i kollisjoner eller kollisjons-
lignende situasjoner, for eksempel når en
kollisjonspute blåses opp eller du treffer en
hindring i veien. Disse dataene bidrar til å
forstå hvordan systemene i bilen fungerer.
EDR er utformet for å registrere data som er
forbundet med bilens dynamikk og sikker-
SIKKERHET
126
