2017 JEEP GRAND CHEROKEE Drift- og vedlikeholdshåndbok (in Norwegian)

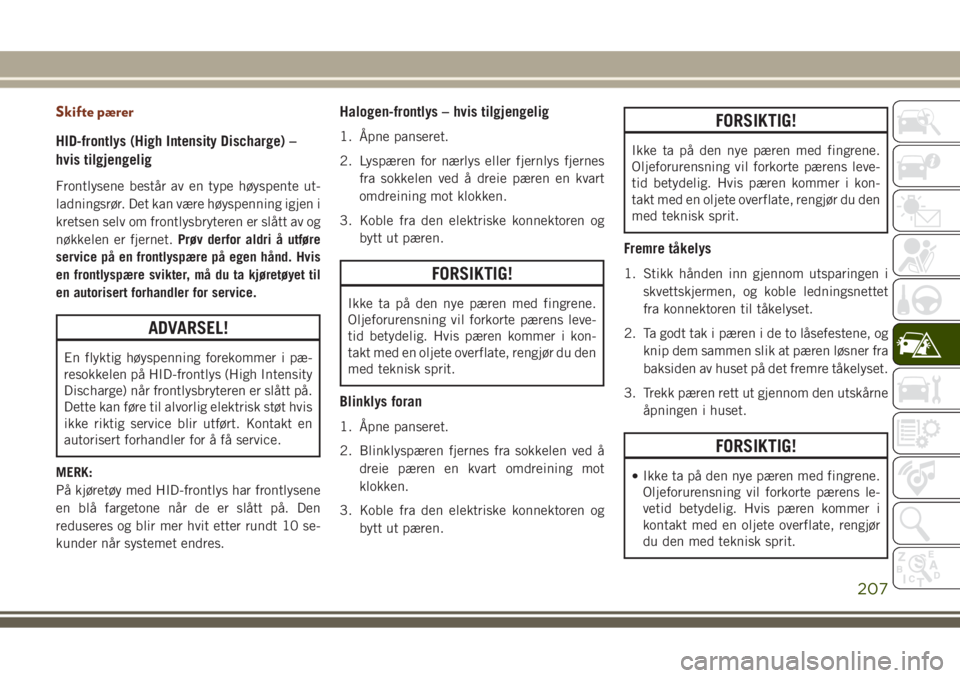

Skifte pærer
HID-frontlys (High Intensity Discharge) –
hvis tilgjengelig
Frontlysene består av en type høyspente ut-
ladningsrør. Det kan være høyspenning igjen i
kretsen selv om frontlysbryteren er slått av og
nøkkelen er fjernet.Prøv derfor aldri å utføre
service på en frontlyspære på egen hånd. Hvis
en frontlyspære svikter, må du ta kjøretøyet til
en autorisert forhandler for service.
ADVARSEL!
En flyktig høyspenning forekommer i pæ-
resokkelen på HID-frontlys (High Intensity
Discharge) når frontlysbryteren er slått på.
Dette kan føre til alvorlig elektrisk støt hvis
ikke riktig service blir utført. Kontakt en
autorisert forhandler for å få service.
MERK:
På kjøretøy med HID-frontlys har frontlysene
en blå fargetone når de er slått på. Den
reduseres og blir mer hvit etter rundt 10 se-
kunder når systemet endres.
Halogen-frontlys – hvis tilgjengelig
1. Åpne panseret.
2. Lyspæren for nærlys eller fjernlys fjernes
fra sokkelen ved å dreie pæren en kvart
omdreining mot klokken.
3. Koble fra den elektriske konnektoren og
bytt ut pæren.
FORSIKTIG!
Ikke ta på den nye pæren med fingrene.
Oljeforurensning vil forkorte pærens leve-
tid betydelig. Hvis pæren kommer i kon-
takt med en oljete overflate, rengjør du den
med teknisk sprit.
Blinklys foran
1. Åpne panseret.
2. Blinklyspæren fjernes fra sokkelen ved å
dreie pæren en kvart omdreining mot
klokken.
3. Koble fra den elektriske konnektoren og
bytt ut pæren.
FORSIKTIG!
Ikke ta på den nye pæren med fingrene.
Oljeforurensning vil forkorte pærens leve-
tid betydelig. Hvis pæren kommer i kon-
takt med en oljete overflate, rengjør du den
med teknisk sprit.
Fremre tåkelys
1. Stikk hånden inn gjennom utsparingen i
skvettskjermen, og koble ledningsnettet
fra konnektoren til tåkelyset.
2. Ta godt tak i pæren i de to låsefestene, og
knip dem sammen slik at pæren løsner fra
baksiden av huset på det fremre tåkelyset.
3. Trekk pæren rett ut gjennom den utskårne
åpningen i huset.
FORSIKTIG!
•Ikke ta på den nye pæren med fingrene.
Oljeforurensning vil forkorte pærens le-
vetid betydelig. Hvis pæren kommer i
kontakt med en oljete overflate, rengjør
du den med teknisk sprit.
207

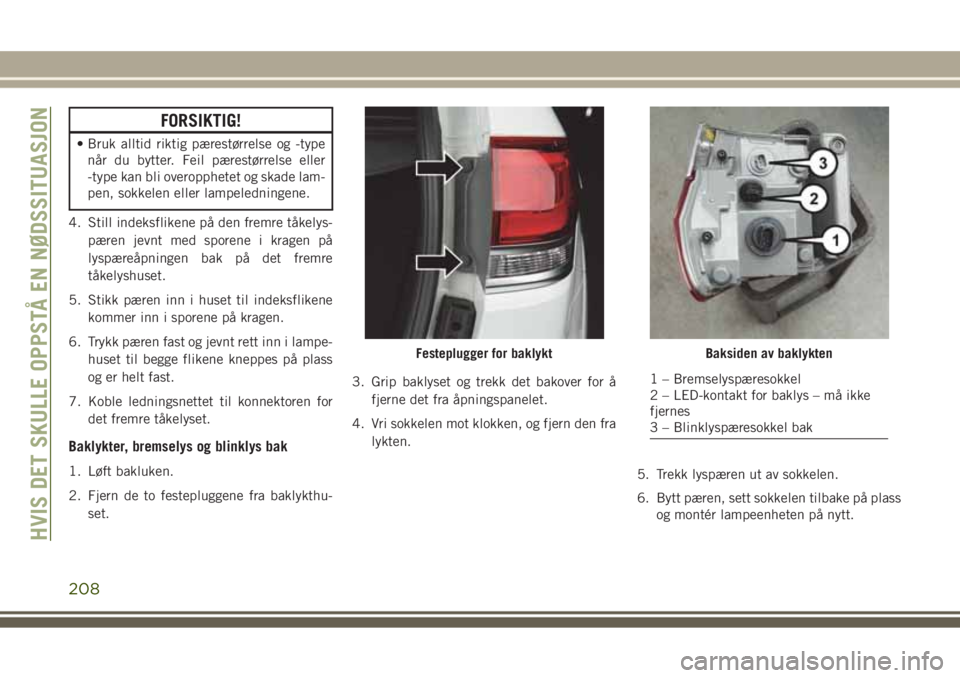

FORSIKTIG!
• Bruk alltid riktig pærestørrelse og -type
når du bytter. Feil pærestørrelse eller
-type kan bli overopphetet og skade lam-
pen, sokkelen eller lampeledningene.
4. Still indeksflikene på den fremre tåkelys-
pæren jevnt med sporene i kragen på
lyspæreåpningen bak på det fremre
tåkelyshuset.
5. Stikk pæren inn i huset til indeksflikene
kommer inn i sporene på kragen.
6. Trykk pæren fast og jevnt rett inn i lampe-
huset til begge flikene kneppes på plass
og er helt fast.
7. Koble ledningsnettet til konnektoren for
det fremre tåkelyset.
Baklykter, bremselys og blinklys bak
1. Løft bakluken.
2. Fjern de to festepluggene fra baklykthu-
set.3. Grip baklyset og trekk det bakover for å
fjerne det fra åpningspanelet.
4. Vri sokkelen mot klokken, og fjern den fra
lykten.
5. Trekk lyspæren ut av sokkelen.
6. Bytt pæren, sett sokkelen tilbake på plass
og montér lampeenheten på nytt.
Festeplugger for baklyktBaksiden av baklykten
1 – Bremselyspæresokkel
2 – LED-kontakt for baklys – må ikke
fjernes
3 – Blinklyspæresokkel bak
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
208

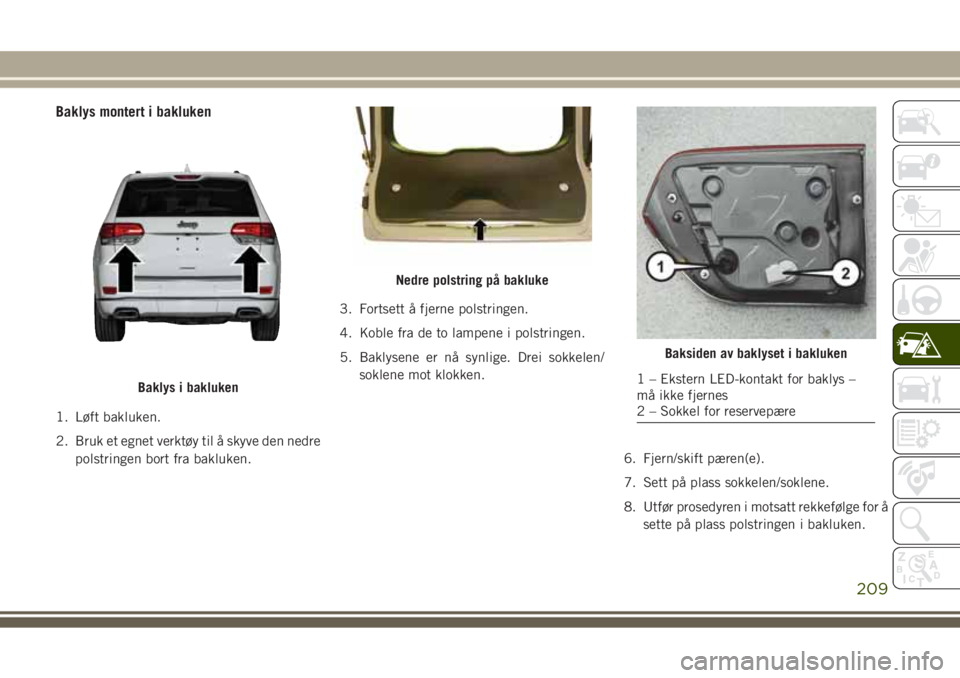

Baklys montert i bakluken
1. Løft bakluken.
2. Bruk et egnet verktøy til å skyve den nedre
polstringen bort fra bakluken.3. Fortsett å fjerne polstringen.
4. Koble fra de to lampene i polstringen.
5. Baklysene er nå synlige. Drei sokkelen/
soklene mot klokken.
6. Fjern/skift pæren(e).
7. Sett på plass sokkelen/soklene.
8. Utfør prosedyren i motsatt rekkefølge for å
sette på plass polstringen i bakluken.
Baklys i bakluken
Nedre polstring på bakluke
Baksiden av baklyset i bakluken
1 – Ekstern LED-kontakt for baklys –
må ikke fjernes
2 – Sokkel for reservepære
209

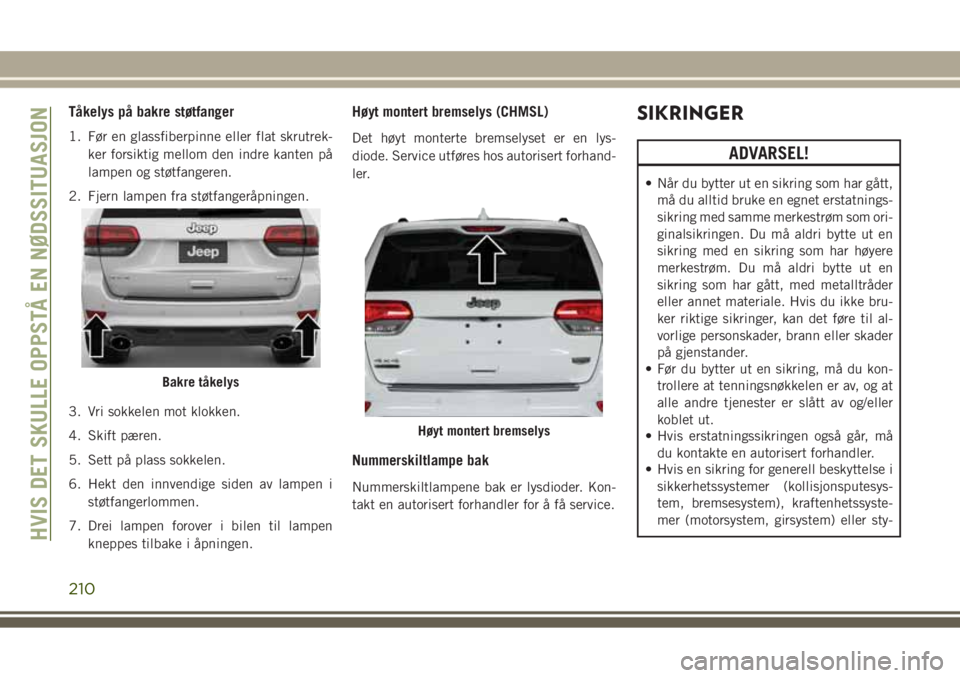

Tåkelys på bakre støtfanger
1. Før en glassfiberpinne eller flat skrutrek-
ker forsiktig mellom den indre kanten på
lampen og støtfangeren.
2. Fjern lampen fra støtfangeråpningen.
3. Vri sokkelen mot klokken.
4. Skift pæren.
5. Sett på plass sokkelen.
6. Hekt den innvendige siden av lampen i
støtfangerlommen.
7. Drei lampen forover i bilen til lampen
kneppes tilbake i åpningen.
Høyt montert bremselys (CHMSL)
Det høyt monterte bremselyset er en lys-
diode. Service utføres hos autorisert forhand-
ler.
Nummerskiltlampe bak
Nummerskiltlampene bak er lysdioder. Kon-
takt en autorisert forhandler for å få service.
SIKRINGER
ADVARSEL!
• Når du bytter ut en sikring som har gått,
må du alltid bruke en egnet erstatnings-
sikring med samme merkestrøm som ori-
ginalsikringen. Du må aldri bytte ut en
sikring med en sikring som har høyere
merkestrøm. Du må aldri bytte ut en
sikring som har gått, med metalltråder
eller annet materiale. Hvis du ikke bru-
ker riktige sikringer, kan det føre til al-
vorlige personskader, brann eller skader
på gjenstander.
• Før du bytter ut en sikring, må du kon-
trollere at tenningsnøkkelen er av, og at
alle andre tjenester er slått av og/eller
koblet ut.
• Hvis erstatningssikringen også går, må
du kontakte en autorisert forhandler.
• Hvis en sikring for generell beskyttelse i
sikkerhetssystemer (kollisjonsputesys-
tem, bremsesystem), kraftenhetssyste-
mer (motorsystem, girsystem) eller sty-
Bakre tåkelys
Høyt montert bremselys
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
210

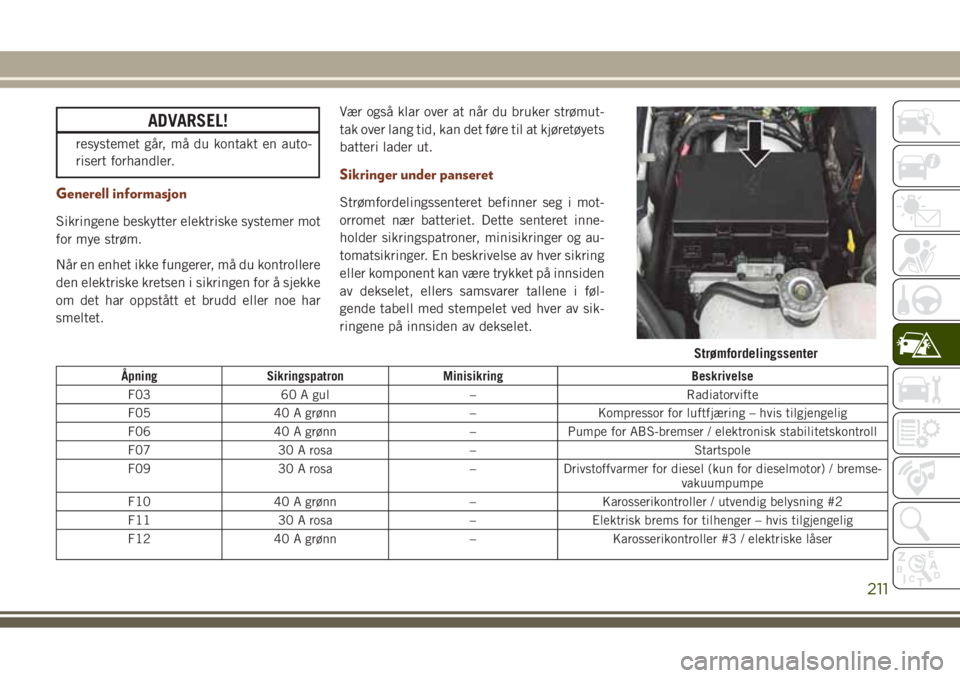

ADVARSEL!
resystemet går, må du kontakt en auto-
risert forhandler.
Generell informasjon
Sikringene beskytter elektriske systemer mot
for mye strøm.
Når en enhet ikke fungerer, må du kontrollere
den elektriske kretsen i sikringen for å sjekke
om det har oppstått et brudd eller noe har
smeltet.Vær også klar over at når du bruker strømut-
tak over lang tid, kan det føre til at kjøretøyets
batteri lader ut.
Sikringer under panseret
Strømfordelingssenteret befinner seg i mot-
orromet nær batteriet. Dette senteret inne-
holder sikringspatroner, minisikringer og au-
tomatsikringer. En beskrivelse av hver sikring
eller komponent kan være trykket på innsiden
av dekselet, ellers samsvarer tallene i føl-
gende tabell med stempelet ved hver av sik-
ringene på innsiden av dekselet.
Åpning Sikringspatron Minisikring Beskrivelse
F03 60 A gul – Radiatorvifte
F05 40 A grønn – Kompressor for luftfjæring – hvis tilgjengelig
F06 40 A grønn – Pumpe for ABS-bremser / elektronisk stabilitetskontroll
F07 30 A rosa – Startspole
F09 30 A rosa – Drivstoffvarmer for diesel (kun for dieselmotor) / bremse-
vakuumpumpe
F10 40 A grønn – Karosserikontroller / utvendig belysning #2
F11 30 A rosa – Elektrisk brems for tilhenger – hvis tilgjengelig
F12 40 A grønn – Karosserikontroller #3 / elektriske låser
Strømfordelingssenter
211

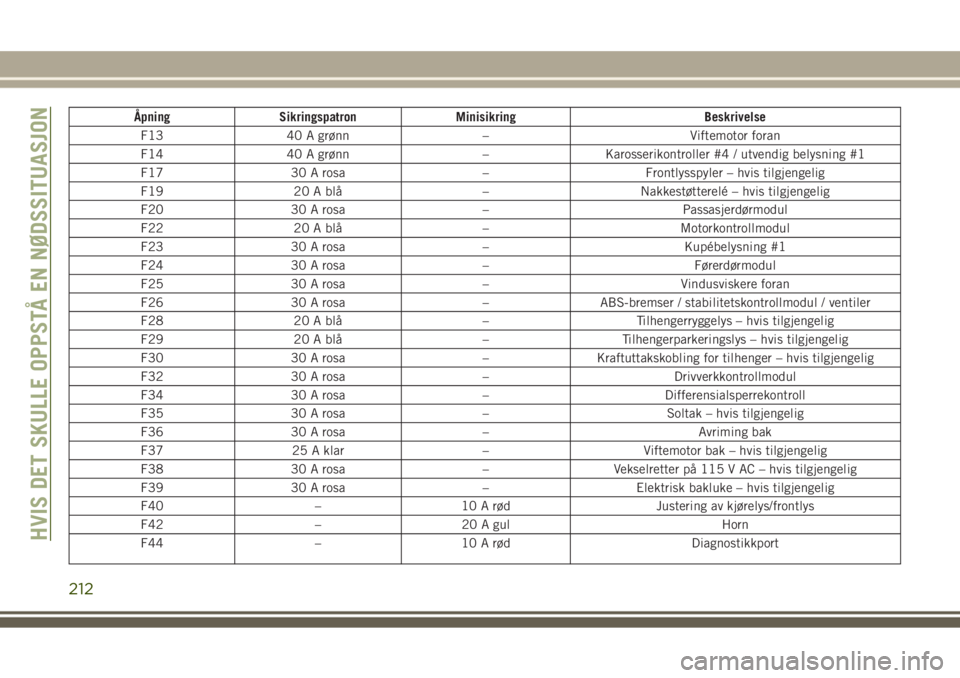

Åpning Sikringspatron Minisikring Beskrivelse
F13 40 A grønn – Viftemotor foran
F14 40 A grønn – Karosserikontroller #4 / utvendig belysning #1
F17 30 A rosa – Frontlysspyler – hvis tilgjengelig
F19 20 A blå – Nakkestøtterelé – hvis tilgjengelig
F20 30 A rosa – Passasjerdørmodul
F22 20 A blå – Motorkontrollmodul
F23 30 A rosa – Kupébelysning #1
F24 30 A rosa – Førerdørmodul
F25 30 A rosa – Vindusviskere foran
F26 30 A rosa – ABS-bremser / stabilitetskontrollmodul / ventiler
F28 20 A blå – Tilhengerryggelys – hvis tilgjengelig
F29 20 A blå – Tilhengerparkeringslys – hvis tilgjengelig
F30 30 A rosa – Kraftuttakskobling for tilhenger – hvis tilgjengelig
F32 30 A rosa – Drivverkkontrollmodul
F34 30 A rosa – Differensialsperrekontroll
F35 30 A rosa – Soltak – hvis tilgjengelig
F36 30 A rosa – Avriming bak
F37 25 A klar – Viftemotor bak – hvis tilgjengelig
F38 30 A rosa – Vekselretter på 115 V AC – hvis tilgjengelig
F39 30 A rosa – Elektrisk bakluke – hvis tilgjengelig
F40 – 10 A rød Justering av kjørelys/frontlys
F42 – 20 A gul Horn
F44 – 10 A rød Diagnostikkport
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
212

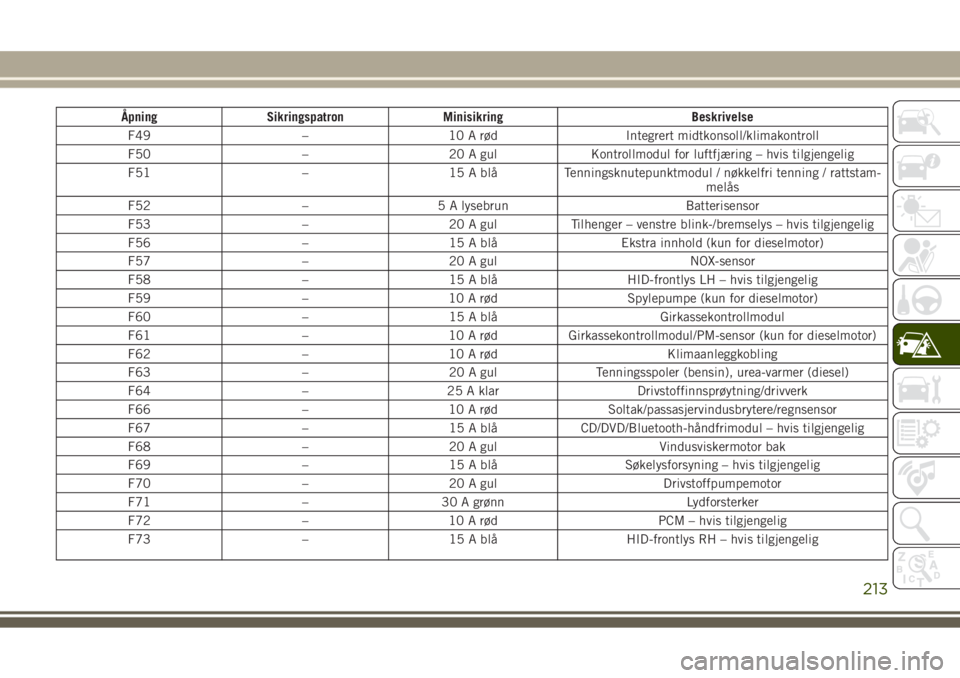

Åpning Sikringspatron Minisikring Beskrivelse
F49 – 10 A rød Integrert midtkonsoll/klimakontroll
F50 – 20 A gul Kontrollmodul for luftfjæring – hvis tilgjengelig
F51 – 15 A blå Tenningsknutepunktmodul / nøkkelfri tenning / rattstam-
melås
F52 – 5 A lysebrun Batterisensor
F53 – 20 A gul Tilhenger – venstre blink-/bremselys – hvis tilgjengelig
F56 – 15 A blå Ekstra innhold (kun for dieselmotor)
F57 – 20 A gul NOX-sensor
F58 – 15 A blå HID-frontlys LH – hvis tilgjengelig
F59 – 10 A rød Spylepumpe (kun for dieselmotor)
F60 – 15 A blå Girkassekontrollmodul
F61 – 10 A rød Girkassekontrollmodul/PM-sensor (kun for dieselmotor)
F62 – 10 A rød Klimaanleggkobling
F63 – 20 A gul Tenningsspoler (bensin), urea-varmer (diesel)
F64 – 25 A klar Drivstoffinnsprøytning/drivverk
F66 – 10 A rød Soltak/passasjervindusbrytere/regnsensor
F67 – 15 A blå CD/DVD/Bluetooth-håndfrimodul – hvis tilgjengelig
F68 – 20 A gul Vindusviskermotor bak
F69 – 15 A blå Søkelysforsyning – hvis tilgjengelig
F70 – 20 A gul Drivstoffpumpemotor
F71 – 30 A grønn Lydforsterker
F72 – 10 A rød PCM – hvis tilgjengelig
F73 – 15 A blå HID-frontlys RH – hvis tilgjengelig
213

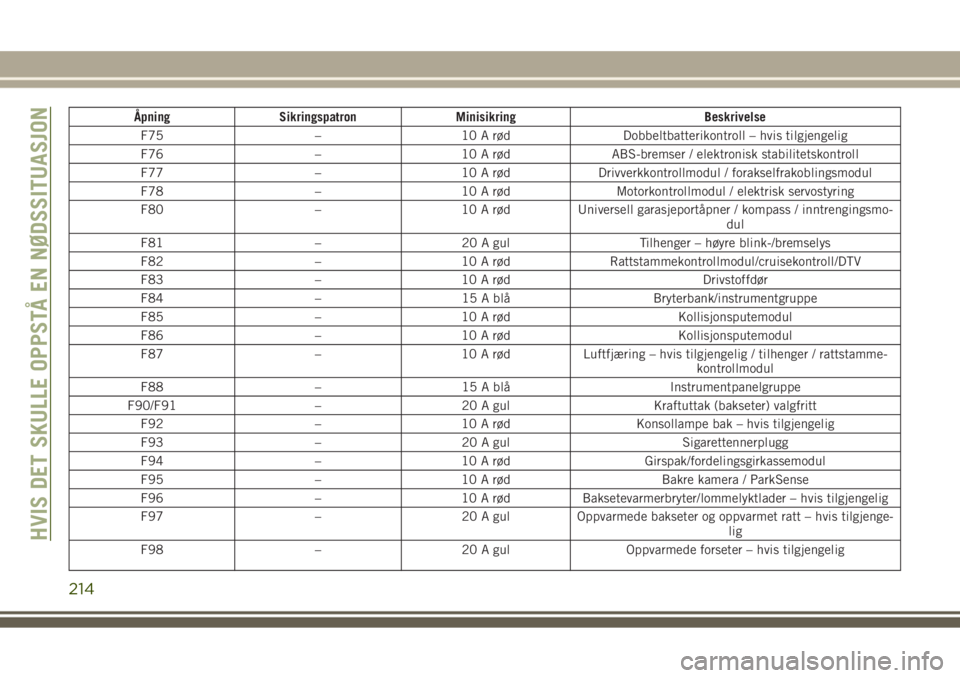

Åpning Sikringspatron Minisikring Beskrivelse
F75 – 10 A rød Dobbeltbatterikontroll – hvis tilgjengelig
F76 – 10 A rød ABS-bremser / elektronisk stabilitetskontroll
F77 – 10 A rød Drivverkkontrollmodul / forakselfrakoblingsmodul
F78 – 10 A rød Motorkontrollmodul / elektrisk servostyring
F80 – 10 A rød Universell garasjeportåpner / kompass / inntrengingsmo-
dul
F81 – 20 A gul Tilhenger – høyre blink-/bremselys
F82 – 10 A rød Rattstammekontrollmodul/cruisekontroll/DTV
F83 – 10 A rød Drivstoffdør
F84 – 15 A blå Bryterbank/instrumentgruppe
F85 – 10 A rød Kollisjonsputemodul
F86 – 10 A rød Kollisjonsputemodul
F87 – 10 A rød Luftfjæring – hvis tilgjengelig / tilhenger / rattstamme-
kontrollmodul
F88 – 15 A blå Instrumentpanelgruppe
F90/F91 – 20 A gul Kraftuttak (bakseter) valgfritt
F92 – 10 A rød Konsollampe bak – hvis tilgjengelig
F93 – 20 A gul Sigarettennerplugg
F94 – 10 A rød Girspak/fordelingsgirkassemodul
F95 – 10 A rød Bakre kamera / ParkSense
F96 – 10 A rød Baksetevarmerbryter/lommelyktlader – hvis tilgjengelig
F97 – 20 A gul Oppvarmede bakseter og oppvarmet ratt – hvis tilgjenge-
lig
F98 – 20 A gul Oppvarmede forseter – hvis tilgjengelig
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
214
