fahrhilfe kontinuierlich. Die Bergabfahrthilfe
kann nur aktiviert werden, wenn das Verteiler-
getriebe in Stellung „4WD Low“ (Allradan-
trieb, untere Ganggruppe) geschaltet ist und
die Fahrgeschwindigkeit weniger als 48 km/h
(30 mph) beträgt. Wenn diese Bedingungen
beim Versuch, die Bergabfahrthilfe zu ver-
wenden, nicht erfüllt sind, blinkt die
Bergabfahrthilfe-Kontrollleuchte.
— Warnleuchte für eingestellte Ge-
schwindigkeit — Je nach Ausstattung
Wenn die Geschwindigkeitswarnung aktiviert
ist, leuchtet die Geschwindigkeitswarn-
Kontrollleuchte im Kombiinstrument auf,
und zwar mit einer Zahl, die der eingestellten
Geschwindigkeit entspricht. Bei Überschrei-
tung der eingestellten Geschwindigkeit er-
tönt ein einzelnes akustisches Warnsignal,
wobei gleichzeitig eine entsprechende Mel-
dung „Speed Warning Exceeded“ (Geschwin-
digkeitswarnung überschritten) angezeigt
wird. Wenn die eingestellte Geschwindigkeit
um 3 km/h oder mehr überschritten wird,
leuchtet die Kontrollleuchte gelb blinkend,
gleichzeitig wird ein akustisches Dauersignal
ausgegeben (bis zu 10 Sekunden lang odersolange, bis die Fahrgeschwindigkeit nicht
mehr überschritten ist). Die Geschwindig-
keitswarnung kann im Kombiinstrument-
Display ein- und ausgeschaltet werden. Wei-
tere Informationen hierzu finden Sie unter
„Menüoptionen des Kombiinstrument-
Displays“ in „Kennenlernen der Instrumen-
tentafel“.
Die Zahl „120“ ist nur ein Beispiel für eine
Geschwindigkeit, die eingestellt werden
kann.EINGEBAUTES
DIAGNOSESYSTEM – OBD II
Ihr Fahrzeug ist mit einem hoch entwickelten
eingebauten Diagnosesystem mit der Be-
zeichnung OBD II ausgestattet. Dieses Sys-
tem überwacht die Funktion der Abgasreini-
gungsanlage, der Motorsteuerung und der
Steuerung des Getriebes. Wenn diese Sys-
teme ordnungsgemäß arbeiten, erreicht Ihr
Fahrzeug seine optimale Leistungsfähigkeit
und Wirtschaftlichkeit. Gleichzeitig bleiben
die Abgasemissionen im gesetzlich zulässi-
gen Bereich.Wenn eines dieser Systeme eine Überprüfung
oder Instandsetzung erfordert, schaltet das
OBD II-Diagnosesystem die „Systemkontroll-
leuchte (MIL)“ ein. Das System speichert
darüber hinaus Fehlercodes und andere Da-
ten, die der Werkstatt hilfreiche Informatio-
nen für die Instandsetzung liefern. Obwohl
Ihr Fahrzeug normalerweise fahrbereit bleibt
und nicht abgeschleppt werden muss, ist in
diesem Fall eine umgehende Überprüfung
bei Ihrem Vertragshändler erforderlich.
ACHTUNG!
• Längeres Fahren bei eingeschalteter
Systemkontrollleuchte (MIL) ohne eine
Überprüfung durch den Vertragshändler
kann zu Schäden an der Abgasreini-
gungsanlage führen. Außerdem kann
sich dies nachteilig auf den Kraftstoff-
verbrauch und auf das Fahrverhalten
auswirken. Vor der Durchführung von
Abgastests sind an dem Fahrzeug die
erforderlichen Wartungs- und Instand-
setzungsarbeiten vorzunehmen.
• Wenn die Systemkontrollleuchte (MIL)
bei laufendem Fahrzeug blinkt, stehen
95

ACHTUNG!
schwere Katalysatorschäden und Leis-
tungsverlust unmittelbar bevor. Sofor-
tige Instandsetzung ist erforderlich.
Internetsicherheit des eingebauten
Diagnosesystems (OBD II)
Ihr Fahrzeug muss mit einem eingebauten
Diagnosesystem (OBD II) und einer Schnitt-
stelle ausgestattet sein, um den Zugang zu
Informationen im Zusammenhang mit der
Leistung der Abgasreinigungsanlage zu er-
möglichen. Autorisierte Wartungsmechaniker
benötigen unter Umständen Zugriff auf diese
Informationen, um die Diagnose und War-
tung des Fahrzeugs und der Abgasreini-
gungsanlage zu unterstützen.
WARNUNG!
• NUR ein autorisierter Wartungsmecha-
niker sollte Geräte zur Diagnose oder
Wartung des Fahrzeugs an die OBD-II-
Schnittstelle anschließen.
• Beim Anschluss eines nicht autorisier-
ten Geräts an die OBD-II-Schnittstelle,
z. B. eines Kontrollgeräts für das Fahrer-
verhalten, kann Folgendes eintreten:
• Fahrzeugsysteme, einschließlich
der Sicherheit dienende Systeme,
könnten beeinträchtigt werden,
oder die Kontrolle über das Fahr-
zeug könnte verloren gehen, was zu
einem Unfall mit schweren oder
tödlichen Verletzungen führen
könnte.
WARNUNG!
• Das Gerät könnte auf Informatio-
nen, einschließlich persönlicher
Daten, die in den Fahrzeugsyste-
men gespeichert sind, zugreifen
oder anderen diesen Zugriff ermög-
lichen.
Weitere Informationen hierzu finden Sie in
der Bedienungsanleitung Ihres Fahrzeugs
unter „Internetsicherheit“ in „Multimedia“
auf www.mopar.eu/owner.
KENNENLERNEN DER INSTRUMENTENTAFEL
96

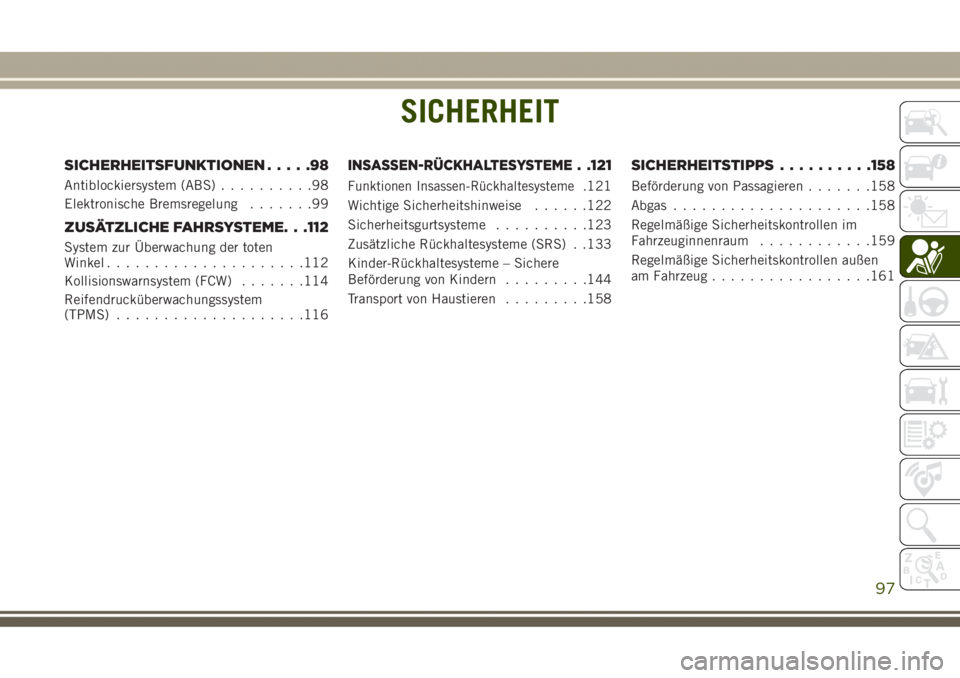

SICHERHEIT
SICHERHEITSFUNKTIONEN.....98
Antiblockiersystem (ABS)..........98
Elektronische Bremsregelung.......99
ZUSÄTZLICHE FAHRSYSTEME. . .112
System zur Überwachung der toten
Winkel.....................112
Kollisionswarnsystem (FCW).......114
Reifendrucküberwachungssystem
(TPMS)....................116
INSASSEN-RÜCKHALTESYSTEME. .121
Funktionen Insassen-Rückhaltesysteme.121
Wichtige Sicherheitshinweise......122
Sicherheitsgurtsysteme..........123
Zusätzliche Rückhaltesysteme (SRS) . .133
Kinder-Rückhaltesysteme – Sichere
Beförderung von Kindern.........144
Transport von Haustieren.........158
SICHERHEITSTIPPS..........158
Beförderung von Passagieren.......158
Abgas.....................158
Regelmäßige Sicherheitskontrollen im
Fahrzeuginnenraum............159
Regelmäßige Sicherheitskontrollen außen
am Fahrzeug.................161
SICHERHEIT
97

SICHERHEITSFUNKTIONEN
Antiblockiersystem (ABS)
Das Antiblockiersystem (ABS) verleiht Ihrem
Fahrzeug bei den meisten Bremssituationen
erhöhte Stabilität und Bremsleistung. Das
System verhindert automatisch ein Blo-
ckieren der Räder und verbessert die Kon-
trolle über das Fahrzeug während des Brem-
sens.
Das ABS führt jedes Mal beim Starten des
Fahrzeugs und Fahren einen Selbsttest
durch, um die einwandfreie Funktion des
ABS-Systems sicherzustellen. Während die-
ses Selbsttests hören Sie möglicherweise ein
leichtes Klicken sowie ein Laufgeräusch des
Motors.
Während des Bremsens ist ABS aktiviert,
wenn das System eine beginnende Blockie-
rung eines oder mehrerer Räder erkennt.
Straßenbedingungen, wie zum Beispiel Eis,
Schnee, Schotter, Schwellen, Gleise, loser
Schmutz, oder Notbremsungen kann die
Wahrscheinlichkeit einer ABS-Aktivierung er-
höhen.Wenn sich ABS aktiviert, können Sie auch
Folgendes erleben:
• ABS-Motorgeräusch (er kann noch kurze
Zeit nach dem Bremsvorgang weiterlau-
fen)
• Klickende Geräusche der Magnetventile
• Pulsieren des Bremspedals
• Leichter Abfall des Bremspedals am Ende
eines Bremsvorgangs
Alle diese Erscheinungen gehören zur norma-
len Funktion des ABS.
WARNUNG!
• Das Antiblockiersystem (ABS) arbeitet
mit elektronischen Komponenten, die
empfindlich auf Störstrahlungen durch
falsch installierte oder leistungsstarke
Sendegeräte reagieren können. Solche
Störstrahlungen können den Ausfall der
ABS-Funktion verursachen. Die Installa-
tion eines solchen Systems muss von
qualifiziertem Fachpersonal durchge-
führt werden.
WARNUNG!
• Wenn Sie bei einem Antiblockiersystem
das Bremspedal „pumpen“, wird die
Bremsleistung verringert, was zu einem
Unfall führen kann. Durch Pumpen wird
der Bremsweg länger. Betätigen Sie das
Bremspedal kräftig, um das Fahrzeug
möglichst schnell zum Stillstand zu
bringen.
• Das ABS kann weder verhindern, dass
die Gesetze der Physik auf das Fahrzeug
wirken, noch kann es die Leistungsfä-
higkeit der Bremsen oder der Lenkung
über das durch den Zustand der Brem-
sen und Reifen des Fahrzeugs oder die
vorhandene Traktion vorgegebene Maß
hinaus erhöhen.
• Das ABS kann Zusammenstöße nicht
verhindern, vor allem nicht solche, die
durch überhöhte Geschwindigkeit in
Kurven, zu dichtes Auffahren auf vor-
ausfahrende Fahrzeuge oder Aquapla-
ning ausgelöst werden.
• Die Möglichkeiten eines mit ABS ausge-
statteten Fahrzeugs dürfen niemals auf
leichtsinnige oder gefährliche Weise so
SICHERHEIT
98

WARNUNG!
ausgenutzt werden, dass die Sicherheit
des Fahrers oder anderer Personen ge-
fährdet wird.
ABS funktioniert mit den OEM Reifen. Ände-
rungen können zu verminderter ABS-
Leistung führen.
ABS-Warnleuchte
Die gelbe ABS-Warnleuchte schaltet sich ein,
wenn sich die Zündung im Modus ON/RUN
(Ein/Start) befindet und kann bis zu vier
Sekunden lang leuchten.
Wenn die ABS-Warnleuchte eingeschaltet
bleibt oder während der Fahrt aufleuchtet,
weist dies darauf hin, dass der ABS-Teil der
Bremsanlage nicht funktioniert und dass
eine Wartung erforderlich ist. Allerdings ar-
beitet das konventionelle Bremssystem wei-
terhin normal, unter der Bedingung, dass die
Bremswarnleuchte nicht aufleuchtet.
Leuchtet die ABS-Warnleuchte, muss das
Bremssystem so schnell wie möglich gewar-
tet werden, um die wichtige Funktion des
Antiblockiersystems wieder herzustellen.Leuchtet die ABS-Warnleuchte nicht auf,
wenn die Zündung in den Modus ON/RUN
(Ein/Start) gebracht wird, muss die Leuchte
so schnell wie möglich ersetzt werden.
Elektronische Bremsregelung
Ihr Fahrzeug ist mit einer modernen elektro-
nischen Bremsregelung (EBC) ausgestattet.
Zu diesem System gehören: elektronische
Bremskraftverteilung (EBD), Antiblockiersys-
tem (ABS), Bremsassistent (BAS), Bergan-
fahrhilfe (HSA), Antriebsschlupfregelung
(ASR), Elektronisches Stabilitätsprogramm
(ESP) und elektronischer Wank- und Über-
rollschutz (ERM). Diese Systeme arbeiten
zusammen, um die Fahrzeugstabilität und
Beherrschbarkeit des Fahrzeugs unter den
verschiedensten Fahrbedingungen zu verbes-
sern.
Das Fahrzeug ist möglicherweise auch mit
Anhänger-Schlingerstabilisierung (TSC),
Notbremsbereitschaft (RAB), Trockenbrem-
sen bei Regen (RBS), dynamischem Len-
kungsdrehmoment (DST), Bergabfahrhilfe
(HDC) und Selec Speed Control (SSC) ausge-
stattet.
Elektronische Bremskraftverteilung (EBD)
Diese Funktion steuert die Verteilung des
Bremsmoments zwischen den vorderen und
hinteren Achsen durch Begrenzen des
Bremsdrucks für die Hinterachse. Dies ge-
schieht, um ein Schlupf der Hinterräder zu
verhindern, damit eine Instabilität des Fahr-
zeugs vermieden und verhindert wird, dass
die Hinterachse ABS vor der Vorderachse
aktiviert.
Bremsanlage Warnleuchte
Die rote Bremsanlagen-Warnleuchte schaltet
sich ein, wenn sich die Zündung im Modus
ON/RUN (Ein/Start) befindet und kann bis zu
vier Sekunden lang leuchten.
Wenn die Bremsanlagen-Warnleuchte einge-
schaltet bleibt oder während der Fahrt auf-
leuchtet, weist dies darauf hin, dass die
Bremsanlage nicht ordnungsgemäß funktio-
niert und dass eine sofortige Wartung erfor-
derlich ist. Leuchtet die Bremsanlagen-
Warnleuchte nicht auf, wenn die Zündung in
den Modus ON/RUN (Ein/Start) gebracht
wird, muss die Leuchte so schnell wie mög-
lich ersetzt werden.
99

Bremsassistent (BAS)
Der Bremsassistent soll das Bremsverhalten
des Fahrzeugs bei einer Notbremsung opti-
mieren. Das System erkennt die Situation
einer Notbremsung an der Geschwindigkeit
und der Kraft, mit der das Bremspedal betä-
tigt wird, und optimiert dann den Druck zu
den Bremsen. Der Bremsweg lässt sich auf
diese Weise einfach reduzieren. Der BAS
ergänzt das Antiblockiersystem (ABS). Die
maximale Unterstützung durch den Brems-
assistenten wird durch schnelles Betätigen
der Bremsen ausgelöst. Um die Wirkung des
Bremsassistenten voll zu nutzen, muss das
Bremspedal während des gesamten Brems-
vorgangs vollständig durchgetreten bleiben
(Bremspedal nicht „pumpen“). Verringern
Sie den Druck auf das Bremspedal erst dann,
wenn nicht mehr gebremst werden muss.
Sobald das Bremspedal losgelassen wird,
wird der Bremsassistent deaktiviert.
WARNUNG!
Der Bremsassistent (BAS) kann die auf
das Fahrzeug wirkenden physikalischen
WARNUNG!
Gesetze nicht außer Kraft setzen oder die
durch die vorherrschenden Straßenver-
hältnisse gegebene Traktion verbessern.
Der BAS kann Zusammenstöße nicht ver-
hindern, die unter anderem durch zu
schnelles Fahren in Kurven, auf rutschi-
gem Untergrund oder bei Aquaplaning
ausgelöst werden. Die Möglichkeiten eines
Fahrzeugs mit BAS dürfen niemals auf
leichtsinnige oder gefährliche Weise so
ausgenutzt werden, dass die Sicherheit
des Fahrers oder anderer Personen gefähr-
det wird.
Berganfahrhilfe (HSA)
Die Berganfahrhilfe (HSA) soll das Zurückrol-
len aus einem vollständigen Stillstand an einer
Steigung vermindern. Wenn das Fahrzeug an
einer Steigung steht und der Fahrer den Fuß
von der Bremse nimmt, hält die Berganfahr-
hilfe (HSA) den Bremsdruck für einen kurzen
Augenblick aufrecht. Wenn in dieser Zeit kein
Gas gegeben wird, löst das System den Brems-
druck und das Fahrzeug rollt bergab.
Die Aktivierung der Berganfahrhilfe (HSA)
setzt folgende Bedingungen voraus:
• Die Funktion muss aktiviert werden.
• Das Fahrzeug muss stehen.
• Die Feststellbremse muss aus sein.
• Die Fahrertür muss geschlossen sein.
• Das Fahrzeug muss an einer ausreichen-
den Steigung sein.
• Die Gangwahl muss mit der Fahrtrichtung
bergauf übereinstimmen (Vorwärtsgang
eingelegt, wenn die Fahrzeugfront bergauf
gerichtet ist, REVERSE (Rückwärtsgang)
eingelegt, wenn das Fahrzeugheck berg-
auf gerichtet ist).
• Die Berganfahrhilfe (HSA) funktioniert im
Rückwärtsgang und allen Vorwärtsgängen.
Das System wird nicht aktiviert, wenn das
Getriebe in Stellung PARK oder NEUTRAL
(Leerlauf) ist. Wenn bei Fahrzeugen mit
Schaltgetriebe das Kupplungspedal ge-
drückt wird, bleibt die Berganfahrhilfe
(HSA) aktiv.
SICHERHEIT
100

WARNUNG!
Es können Situationen auftreten, in denen
die Berganfahrhilfe (HSA) nicht aktiviert
wird und das Fahrzeug geringfügig rollt,
wie etwa an kleinen Steigungen oder bei
beladenem Fahrzeug oder im Anhänger-
betrieb. Die Berganfahrhilfe (HSA) ist kein
Ersatz für die aktive, vorausschauende
und ordnungsgemäße Bedienung des
Fahrzeugs. Es liegt immer im Verantwor-
tungsbereich des Fahrers, den Abstand zu
anderen Fahrzeugen, Personen und Objek-
ten und vor allen Dingen die Funktions-
tüchtigkeit der Bremsen zu beachten, um
sicherzustellen, dass das Fahrzeug unter
allen Bedingungen sicher betrieben wird.
Auto fahren erfordert stets Ihre volle Auf-
merksamkeit, damit Sie Ihr Fahrzeug im-
mer unter Kontrolle haben. Bei Nichtbe-
achtung dieser Warn- und
Sicherheitshinweise kann es zu einem Un-
fall und/oder schweren Verletzungen kom-
men.
Ein- und Ausschalten der Berganfahrhilfe
(HSA)
Diese Funktion kann ein- oder ausgeschaltet
werden. Zur Änderung der Einstellung wie
folgt vorgehen:
• Wenn Sie die Berganfahrhilfe (HSA) über
das Kombiinstrument-Display ausschal-
ten, finden Sie weitere Informationen
hierzu unter „Kombiinstrument-Display“
in „Kennenlernen der Instrumententafel“.
• Wenn Sie die Berganfahrhilfe (HSA) mit-
hilfe der Uconnect-Einstellungen aus-
schalten, finden Sie weitere Informatio-
nen unter „Uconnect-Einstellungen“ in
„Multimedia“.
Bei Fahrzeugen, die nicht mit einem
Kombiinstrument-Display ausgestattet sind,
führen Sie die folgenden Schritte durch:
1. Bringen Sie das Lenkrad in Mittelstellung
(Vorderräder gerade).
2. Schalten Sie das Getriebe in Stellung
PARK.
3. Ziehen Sie die Feststellbremse an.
4. Lassen Sie den Motor an.5. Drehen Sie das Lenkrad etwas mehr als
eine halbe Drehung nach links.
6. Drücken Sie die Taste „ESC Off“ (ESP
aus) in der unteren Schaltergruppe unter-
halb der Klimaregelung vier Mal innerhalb
von 20 Sekunden. Die „Kontrollleuchte
ESC Off“ (ESP Aus) sollte sich jetzt zwei-
mal ein- und ausschalten.
7. Drehen Sie das Lenkrad wieder zurück in
die Mittelstellung und dann etwas mehr
als eine halbe Umdrehung nach rechts.
8. Drehen Sie die Zündung in den Modus
OFF (Aus) und dann wieder auf ON (Ein).
Nach korrekter Ausführung dieser Schritt-
folge wird die Deaktivierung des Bergan-
fahrassistenten (HSA) durch mehrmaliges
Blinken der „Kontrollleuchte ESC Off“
(ESP Aus) bestätigt.
9. Wiederholen Sie diese Schritte, wenn Sie
diese Funktion auf ihre vorherige Einstel-
lung zurücksetzen wollen.
Anhängerbetrieb mit Berganfahrhilfe (HSA)
Die Berganfahrhilfe (HSA) bietet ebenfalls
Unterstützung, um ein Zurückrollen während
des Ziehens eines Anhängers abzumildern.
101

WARNUNG!
• Wenn Sie bei Anhängerbetrieb einen
elektronischen Bremsregler verwenden,
kann die Anhänger-Bremsanlage über
den Bremsschalter aktiviert und deakti-
viert werden. In diesem Fall ist mögli-
cherweise kein ausreichender Brems-
druck vorhanden, um sowohl Fahrzeug
als auch Anhänger bei gelöstem Brems-
pedal am Berg zu halten. Um beim er-
neuten Beschleunigen zu verhindern,
dass das Fahrzeug bergab rollt, bremsen
Sie den Anhänger manuell, oder verstär-
ken Sie den Bremsdruck des Fahrzeugs,
bevor Sie das Bremspedal loslassen.
• Die Berganfahrhilfe (HSA) ist kein Er-
satz für die Feststellbremse. Beim Ver-
lassen des Fahrzeugs ist grundsätzlich
die Feststellbremse zu betätigen. Stel-
len Sie außerdem sicher, dass das Ge-
triebe in Stellung PARK geschaltet ist.
• Bei Nichtbeachtung dieser Warn- und
Sicherheitshinweise kann es zu einem
Unfall und/oder schweren Verletzungen
kommen.
Antriebsschlupfregelung (ASR)
Die Antriebsschlupfregelung überwacht die
Stärke des Radschlupfs der angetriebenen
Räder. Wird Radschlupf bei einem Rad re-
gistriert, kann die Antriebsschlupfregelung
Bremsdruck auf das durchdrehende Rad an-
wenden und/oder die Motorleistung verrin-
gern, um für verbesserte Beschleunigung
und Stabilität zu sorgen. Eine Funktion der
Antriebsschlupfregelung (ASR), die Differen-
zialbremse (BLD), arbeitet ähnlich wie ein
Sperrdifferenzial und regelt den Radschlupf
auf einer angetriebenen Achse. Wenn sich
ein Rad einer angetriebenen Achse schneller
dreht als das andere, bremst das System das
durchdrehende Rad ab. Dadurch wird ein
höheres Motordrehmoment an das nicht
durchdrehende Rad übertragen. BLD kann
auch dann aktiviert bleiben, wenn ASR und
ESP in einem reduzierten Modus sind.
Elektronisches Stabilitätsprogramm (ESP)
Das ESP verbessert die Richtungsstabilität
des Fahrzeugs in unterschiedlichen Fahrzu-
ständen. Das ESP greift beim Über- oder
Untersteuern des Fahrzeugs durch Abbrem-
sen des entsprechenden Rades ein, um demÜber- oder Untersteuern entgegenzuwirken.
Auch die Motorleistung wird begrenzt, um die
Richtungsstabilität des Fahrzeugs aufrecht
zu halten.
Das ESP ermittelt anhand der Werte der Sen-
soren im Fahrzeug den durch den Fahrer
vorgesehenen Fahrweg und vergleicht ihn mit
dem tatsächlichen Fahrweg. Wenn der tat-
sächliche Fahrweg nicht mit dem vorge-
sehenen Fahrweg übereinstimmt, wird das
entsprechende Rad mithilfe des ESP abge-
bremst, um dem Über- oder Untersteuern
entgegenzuwirken.
• Übersteuern – wenn das Fahrzeug stärker
einlenkt, als durch die Lenkradposition
vorgegeben.
• Untersteuern – wenn das Fahrzeug weni-
ger stark einlenkt, als durch die Lenkrad-
position vorgegeben.
Die „ESP-Systemkontrollleuchte“ im Kombi-
instrument beginnt zu blinken, sobald das
ESP-System aktiviert wird. Wenn die
Antriebsschlupfregelung (ASR) aktiv ist,
blinkt die „ESP-Systemkontrollleuchte“
ebenfalls. Beginnt die ESP-Aktivierung/
Systemkontrollleuchte beim Beschleunigen
SICHERHEIT
102
