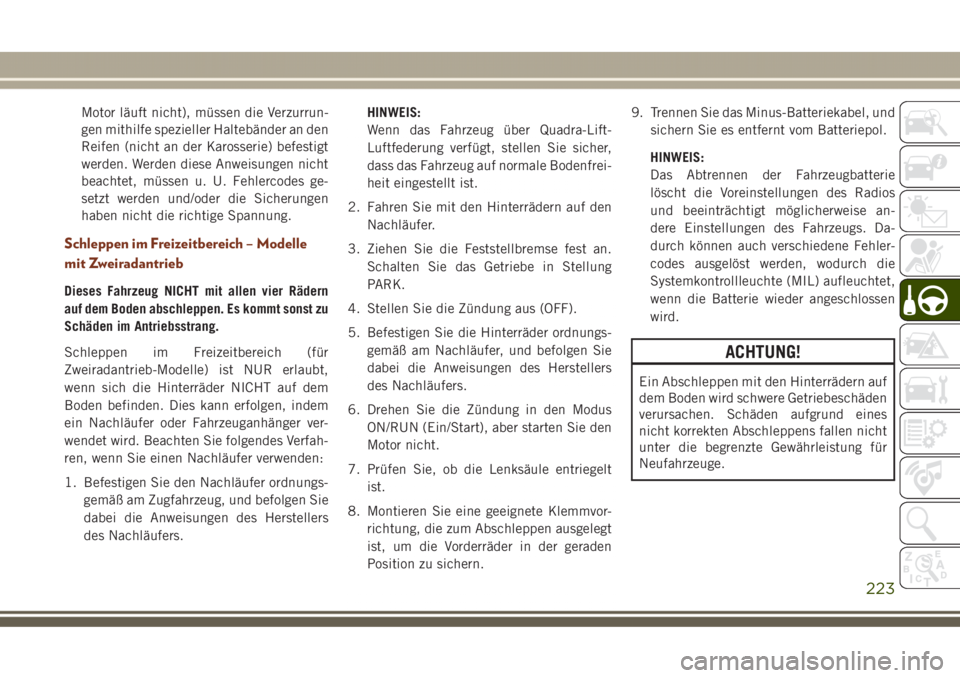

Motor läuft nicht), müssen die Verzurrun-
gen mithilfe spezieller Haltebänder an den
Reifen (nicht an der Karosserie) befestigt
werden. Werden diese Anweisungen nicht
beachtet, müssen u. U. Fehlercodes ge-
setzt werden und/oder die Sicherungen
haben nicht die richtige Spannung.
Schleppen im Freizeitbereich – Modelle
mit Zweiradantrieb
Dieses Fahrzeug NICHT mit allen vier Rädern
auf dem Boden abschleppen. Es kommt sonst zu
Schäden im Antriebsstrang.
Schleppen im Freizeitbereich (für
Zweiradantrieb-Modelle) ist NUR erlaubt,
wenn sich die Hinterräder NICHT auf dem
Boden befinden. Dies kann erfolgen, indem
ein Nachläufer oder Fahrzeuganhänger ver-
wendet wird. Beachten Sie folgendes Verfah-
ren, wenn Sie einen Nachläufer verwenden:
1. Befestigen Sie den Nachläufer ordnungs-
gemäß am Zugfahrzeug, und befolgen Sie
dabei die Anweisungen des Herstellers
des Nachläufers.HINWEIS:
Wenn das Fahrzeug über Quadra-Lift-
Luftfederung verfügt, stellen Sie sicher,
dass das Fahrzeug auf normale Bodenfrei-
heit eingestellt ist.
2. Fahren Sie mit den Hinterrädern auf den
Nachläufer.
3. Ziehen Sie die Feststellbremse fest an.
Schalten Sie das Getriebe in Stellung
PARK.
4. Stellen Sie die Zündung aus (OFF).
5. Befestigen Sie die Hinterräder ordnungs-
gemäß am Nachläufer, und befolgen Sie
dabei die Anweisungen des Herstellers
des Nachläufers.
6. Drehen Sie die Zündung in den Modus
ON/RUN (Ein/Start), aber starten Sie den
Motor nicht.
7. Prüfen Sie, ob die Lenksäule entriegelt
ist.
8. Montieren Sie eine geeignete Klemmvor-
richtung, die zum Abschleppen ausgelegt
ist, um die Vorderräder in der geraden
Position zu sichern.9. Trennen Sie das Minus-Batteriekabel, und
sichern Sie es entfernt vom Batteriepol.
HINWEIS:
Das Abtrennen der Fahrzeugbatterie
löscht die Voreinstellungen des Radios
und beeinträchtigt möglicherweise an-
dere Einstellungen des Fahrzeugs. Da-
durch können auch verschiedene Fehler-
codes ausgelöst werden, wodurch die
Systemkontrollleuchte (MIL) aufleuchtet,
wenn die Batterie wieder angeschlossen
wird.
ACHTUNG!
Ein Abschleppen mit den Hinterrädern auf
dem Boden wird schwere Getriebeschäden
verursachen. Schäden aufgrund eines
nicht korrekten Abschleppens fallen nicht
unter die begrenzte Gewährleistung für
Neufahrzeuge.
223

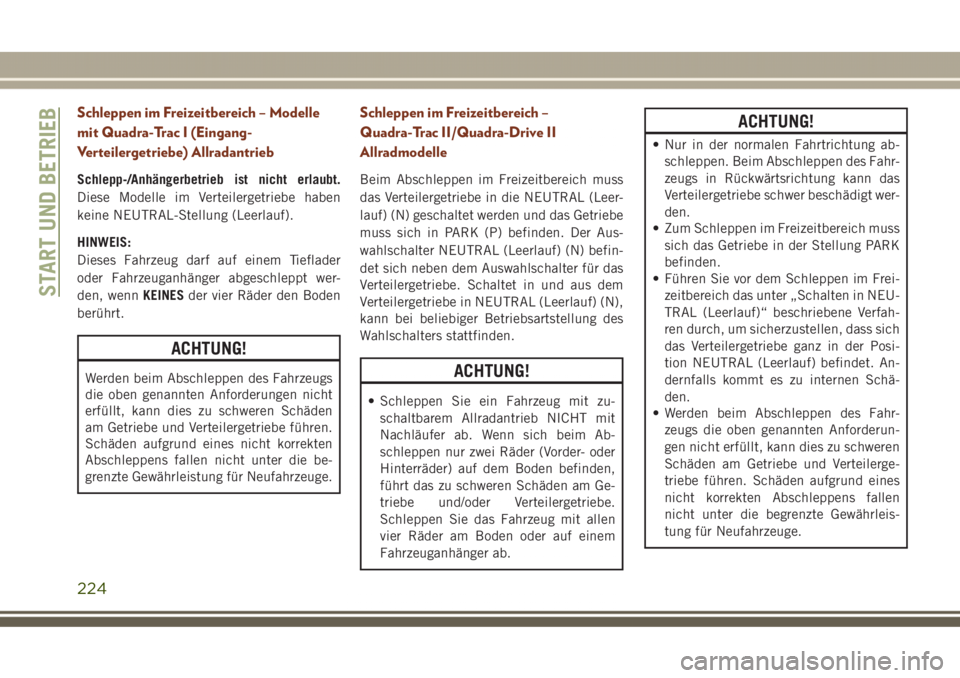

Schleppen im Freizeitbereich – Modelle
mit Quadra-Trac I (Eingang-
Verteilergetriebe) Allradantrieb
Schlepp-/Anhängerbetrieb ist nicht erlaubt.
Diese Modelle im Verteilergetriebe haben
keine NEUTRAL-Stellung (Leerlauf).
HINWEIS:
Dieses Fahrzeug darf auf einem Tieflader
oder Fahrzeuganhänger abgeschleppt wer-
den, wennKEINESder vier Räder den Boden
berührt.
ACHTUNG!
Werden beim Abschleppen des Fahrzeugs
die oben genannten Anforderungen nicht
erfüllt, kann dies zu schweren Schäden
am Getriebe und Verteilergetriebe führen.
Schäden aufgrund eines nicht korrekten
Abschleppens fallen nicht unter die be-
grenzte Gewährleistung für Neufahrzeuge.
Schleppen im Freizeitbereich –
Quadra-Trac II/Quadra-Drive II
Allradmodelle
Beim Abschleppen im Freizeitbereich muss
das Verteilergetriebe in die NEUTRAL (Leer-
lauf) (N) geschaltet werden und das Getriebe
muss sich in PARK (P) befinden. Der Aus-
wahlschalter NEUTRAL (Leerlauf) (N) befin-
det sich neben dem Auswahlschalter für das
Verteilergetriebe. Schaltet in und aus dem
Verteilergetriebe in NEUTRAL (Leerlauf) (N),
kann bei beliebiger Betriebsartstellung des
Wahlschalters stattfinden.
ACHTUNG!
• Schleppen Sie ein Fahrzeug mit zu-
schaltbarem Allradantrieb NICHT mit
Nachläufer ab. Wenn sich beim Ab-
schleppen nur zwei Räder (Vorder- oder
Hinterräder) auf dem Boden befinden,
führt das zu schweren Schäden am Ge-
triebe und/oder Verteilergetriebe.
Schleppen Sie das Fahrzeug mit allen
vier Räder am Boden oder auf einem
Fahrzeuganhänger ab.
ACHTUNG!
• Nur in der normalen Fahrtrichtung ab-
schleppen. Beim Abschleppen des Fahr-
zeugs in Rückwärtsrichtung kann das
Verteilergetriebe schwer beschädigt wer-
den.
• Zum Schleppen im Freizeitbereich muss
sich das Getriebe in der Stellung PARK
befinden.
• Führen Sie vor dem Schleppen im Frei-
zeitbereich das unter „Schalten in NEU-
TRAL (Leerlauf)“ beschriebene Verfah-
ren durch, um sicherzustellen, dass sich
das Verteilergetriebe ganz in der Posi-
tion NEUTRAL (Leerlauf) befindet. An-
dernfalls kommt es zu internen Schä-
den.
• Werden beim Abschleppen des Fahr-
zeugs die oben genannten Anforderun-
gen nicht erfüllt, kann dies zu schweren
Schäden am Getriebe und Verteilerge-
triebe führen. Schäden aufgrund eines
nicht korrekten Abschleppens fallen
nicht unter die begrenzte Gewährleis-
tung für Neufahrzeuge.
START UND BETRIEB
224

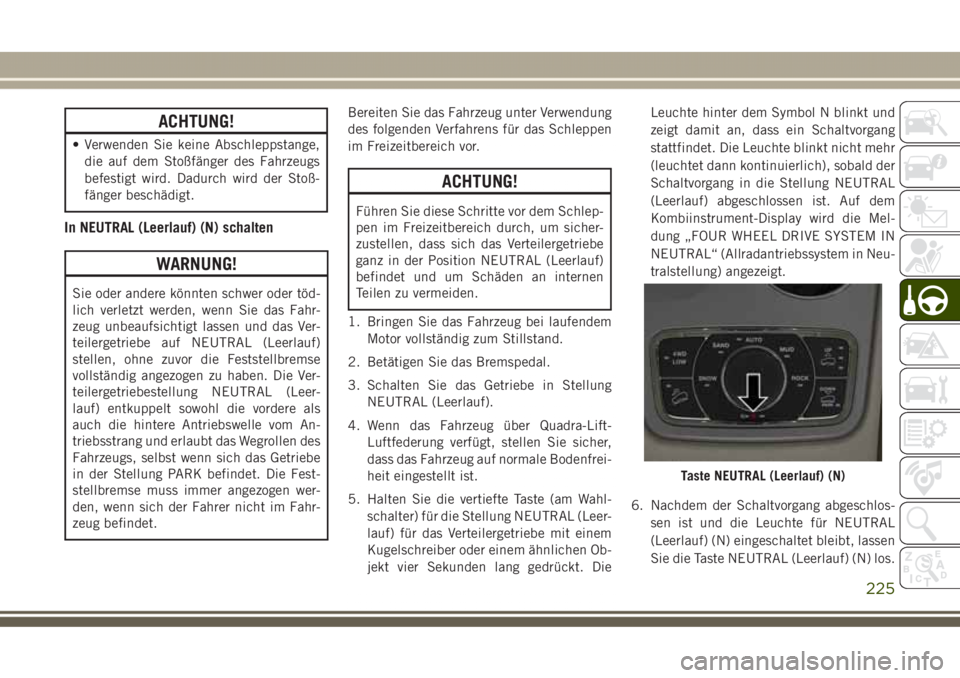

ACHTUNG!
• Verwenden Sie keine Abschleppstange,
die auf dem Stoßfänger des Fahrzeugs
befestigt wird. Dadurch wird der Stoß-
fänger beschädigt.
In NEUTRAL (Leerlauf) (N) schalten
WARNUNG!
Sie oder andere könnten schwer oder töd-
lich verletzt werden, wenn Sie das Fahr-
zeug unbeaufsichtigt lassen und das Ver-
teilergetriebe auf NEUTRAL (Leerlauf)
stellen, ohne zuvor die Feststellbremse
vollständig angezogen zu haben. Die Ver-
teilergetriebestellung NEUTRAL (Leer-
lauf) entkuppelt sowohl die vordere als
auch die hintere Antriebswelle vom An-
triebsstrang und erlaubt das Wegrollen des
Fahrzeugs, selbst wenn sich das Getriebe
in der Stellung PARK befindet. Die Fest-
stellbremse muss immer angezogen wer-
den, wenn sich der Fahrer nicht im Fahr-
zeug befindet.Bereiten Sie das Fahrzeug unter Verwendung
des folgenden Verfahrens für das Schleppen
im Freizeitbereich vor.
ACHTUNG!
Führen Sie diese Schritte vor dem Schlep-
pen im Freizeitbereich durch, um sicher-
zustellen, dass sich das Verteilergetriebe
ganz in der Position NEUTRAL (Leerlauf)
befindet und um Schäden an internen
Teilen zu vermeiden.
1. Bringen Sie das Fahrzeug bei laufendem
Motor vollständig zum Stillstand.
2. Betätigen Sie das Bremspedal.
3. Schalten Sie das Getriebe in Stellung
NEUTRAL (Leerlauf).
4. Wenn das Fahrzeug über Quadra-Lift-
Luftfederung verfügt, stellen Sie sicher,
dass das Fahrzeug auf normale Bodenfrei-
heit eingestellt ist.
5. Halten Sie die vertiefte Taste (am Wahl-
schalter) für die Stellung NEUTRAL (Leer-
lauf) für das Verteilergetriebe mit einem
Kugelschreiber oder einem ähnlichen Ob-
jekt vier Sekunden lang gedrückt. DieLeuchte hinter dem Symbol N blinkt und
zeigt damit an, dass ein Schaltvorgang
stattfindet. Die Leuchte blinkt nicht mehr
(leuchtet dann kontinuierlich), sobald der
Schaltvorgang in die Stellung NEUTRAL
(Leerlauf) abgeschlossen ist. Auf dem
Kombiinstrument-Display wird die Mel-
dung „FOUR WHEEL DRIVE SYSTEM IN
NEUTRAL“ (Allradantriebssystem in Neu-
tralstellung) angezeigt.
6. Nachdem der Schaltvorgang abgeschlos-
sen ist und die Leuchte für NEUTRAL
(Leerlauf) (N) eingeschaltet bleibt, lassen
Sie die Taste NEUTRAL (Leerlauf) (N) los.
Taste NEUTRAL (Leerlauf) (N)
225

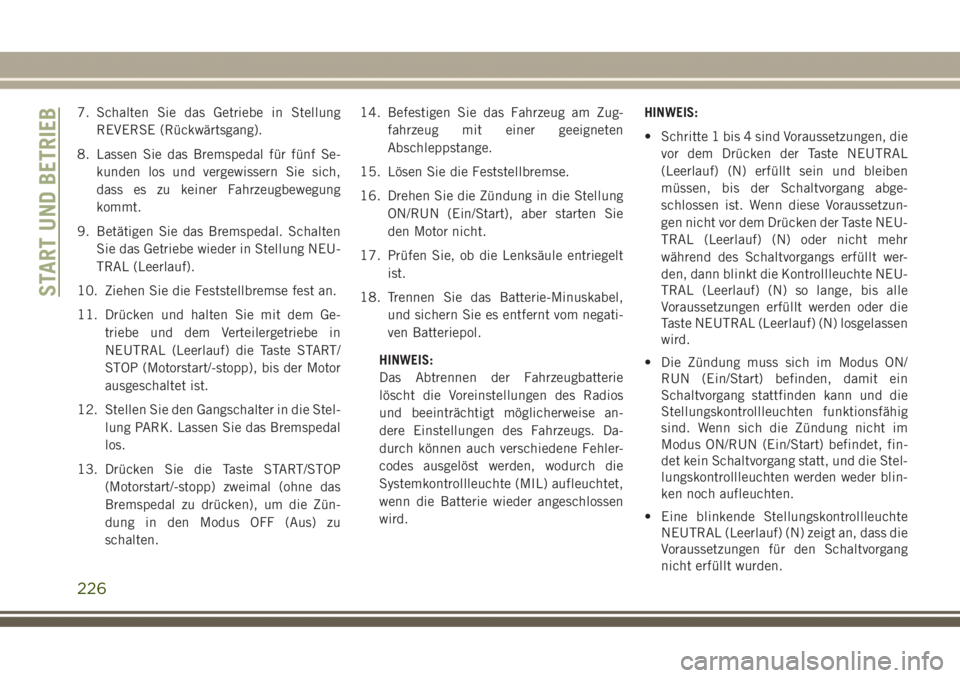

7. Schalten Sie das Getriebe in Stellung
REVERSE (Rückwärtsgang).
8. Lassen Sie das Bremspedal für fünf Se-
kunden los und vergewissern Sie sich,
dass es zu keiner Fahrzeugbewegung
kommt.
9. Betätigen Sie das Bremspedal. Schalten
Sie das Getriebe wieder in Stellung NEU-
TRAL (Leerlauf).
10. Ziehen Sie die Feststellbremse fest an.
11. Drücken und halten Sie mit dem Ge-
triebe und dem Verteilergetriebe in
NEUTRAL (Leerlauf) die Taste START/
STOP (Motorstart/-stopp), bis der Motor
ausgeschaltet ist.
12. Stellen Sie den Gangschalter in die Stel-
lung PARK. Lassen Sie das Bremspedal
los.
13. Drücken Sie die Taste START/STOP
(Motorstart/-stopp) zweimal (ohne das
Bremspedal zu drücken), um die Zün-
dung in den Modus OFF (Aus) zu
schalten.14. Befestigen Sie das Fahrzeug am Zug-
fahrzeug mit einer geeigneten
Abschleppstange.
15. Lösen Sie die Feststellbremse.
16. Drehen Sie die Zündung in die Stellung
ON/RUN (Ein/Start), aber starten Sie
den Motor nicht.
17. Prüfen Sie, ob die Lenksäule entriegelt
ist.
18. Trennen Sie das Batterie-Minuskabel,
und sichern Sie es entfernt vom negati-
ven Batteriepol.
HINWEIS:
Das Abtrennen der Fahrzeugbatterie
löscht die Voreinstellungen des Radios
und beeinträchtigt möglicherweise an-
dere Einstellungen des Fahrzeugs. Da-
durch können auch verschiedene Fehler-
codes ausgelöst werden, wodurch die
Systemkontrollleuchte (MIL) aufleuchtet,
wenn die Batterie wieder angeschlossen
wird.HINWEIS:
• Schritte 1 bis 4 sind Voraussetzungen, die
vor dem Drücken der Taste NEUTRAL
(Leerlauf) (N) erfüllt sein und bleiben
müssen, bis der Schaltvorgang abge-
schlossen ist. Wenn diese Voraussetzun-
gen nicht vor dem Drücken der Taste NEU-
TRAL (Leerlauf) (N) oder nicht mehr
während des Schaltvorgangs erfüllt wer-
den, dann blinkt die Kontrollleuchte NEU-
TRAL (Leerlauf) (N) so lange, bis alle
Voraussetzungen erfüllt werden oder die
Taste NEUTRAL (Leerlauf) (N) losgelassen
wird.
• Die Zündung muss sich im Modus ON/
RUN (Ein/Start) befinden, damit ein
Schaltvorgang stattfinden kann und die
Stellungskontrollleuchten funktionsfähig
sind. Wenn sich die Zündung nicht im
Modus ON/RUN (Ein/Start) befindet, fin-
det kein Schaltvorgang statt, und die Stel-
lungskontrollleuchten werden weder blin-
ken noch aufleuchten.
• Eine blinkende Stellungskontrollleuchte
NEUTRAL (Leerlauf) (N) zeigt an, dass die
Voraussetzungen für den Schaltvorgang
nicht erfüllt wurden.
START UND BETRIEB
226

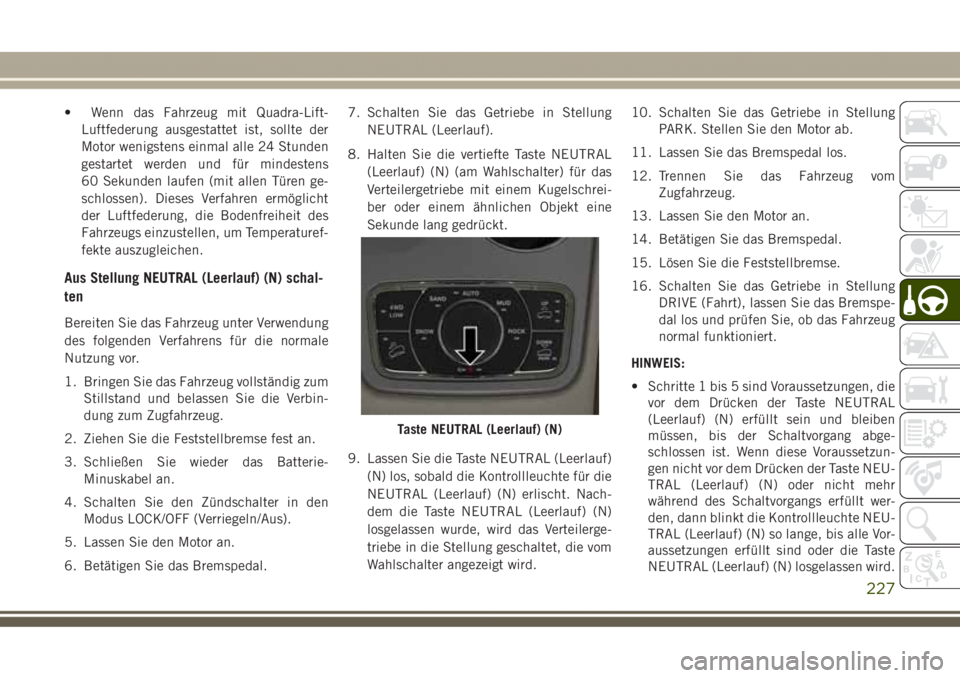

• Wenn das Fahrzeug mit Quadra-Lift-
Luftfederung ausgestattet ist, sollte der
Motor wenigstens einmal alle 24 Stunden
gestartet werden und für mindestens
60 Sekunden laufen (mit allen Türen ge-
schlossen). Dieses Verfahren ermöglicht
der Luftfederung, die Bodenfreiheit des
Fahrzeugs einzustellen, um Temperaturef-
fekte auszugleichen.
Aus Stellung NEUTRAL (Leerlauf) (N) schal-
ten
Bereiten Sie das Fahrzeug unter Verwendung
des folgenden Verfahrens für die normale
Nutzung vor.
1. Bringen Sie das Fahrzeug vollständig zum
Stillstand und belassen Sie die Verbin-
dung zum Zugfahrzeug.
2. Ziehen Sie die Feststellbremse fest an.
3. Schließen Sie wieder das Batterie-
Minuskabel an.
4. Schalten Sie den Zündschalter in den
Modus LOCK/OFF (Verriegeln/Aus).
5. Lassen Sie den Motor an.
6. Betätigen Sie das Bremspedal.7. Schalten Sie das Getriebe in Stellung
NEUTRAL (Leerlauf).
8. Halten Sie die vertiefte Taste NEUTRAL
(Leerlauf) (N) (am Wahlschalter) für das
Verteilergetriebe mit einem Kugelschrei-
ber oder einem ähnlichen Objekt eine
Sekunde lang gedrückt.
9. Lassen Sie die Taste NEUTRAL (Leerlauf)
(N) los, sobald die Kontrollleuchte für die
NEUTRAL (Leerlauf) (N) erlischt. Nach-
dem die Taste NEUTRAL (Leerlauf) (N)
losgelassen wurde, wird das Verteilerge-
triebe in die Stellung geschaltet, die vom
Wahlschalter angezeigt wird.10. Schalten Sie das Getriebe in Stellung
PARK. Stellen Sie den Motor ab.
11. Lassen Sie das Bremspedal los.
12. Trennen Sie das Fahrzeug vom
Zugfahrzeug.
13. Lassen Sie den Motor an.
14. Betätigen Sie das Bremspedal.
15. Lösen Sie die Feststellbremse.
16. Schalten Sie das Getriebe in Stellung
DRIVE (Fahrt), lassen Sie das Bremspe-
dal los und prüfen Sie, ob das Fahrzeug
normal funktioniert.
HINWEIS:
• Schritte 1 bis 5 sind Voraussetzungen, die
vor dem Drücken der Taste NEUTRAL
(Leerlauf) (N) erfüllt sein und bleiben
müssen, bis der Schaltvorgang abge-
schlossen ist. Wenn diese Voraussetzun-
gen nicht vor dem Drücken der Taste NEU-
TRAL (Leerlauf) (N) oder nicht mehr
während des Schaltvorgangs erfüllt wer-
den, dann blinkt die Kontrollleuchte NEU-
TRAL (Leerlauf) (N) so lange, bis alle Vor-
aussetzungen erfüllt sind oder die Taste
NEUTRAL (Leerlauf) (N) losgelassen wird.
Taste NEUTRAL (Leerlauf) (N)
227

• Die Zündung muss sich im Modus ON/
RUN (Ein/Start) befinden, damit ein
Schaltvorgang stattfinden kann und die
Stellungskontrollleuchten funktionsfähig
sind. Wenn sich die Zündung nicht im
Modus ON/RUN (Ein/Start) befindet, fin-
det kein Schaltvorgang statt, und die Stel-
lungskontrollleuchten werden weder blin-
ken noch aufleuchten.
• Eine blinkende Stellungskontrollleuchte
NEUTRAL (Leerlauf) (N) zeigt an, dass die
Voraussetzungen für den Schaltvorgang
nicht erfüllt wurden.
START UND BETRIEB
228

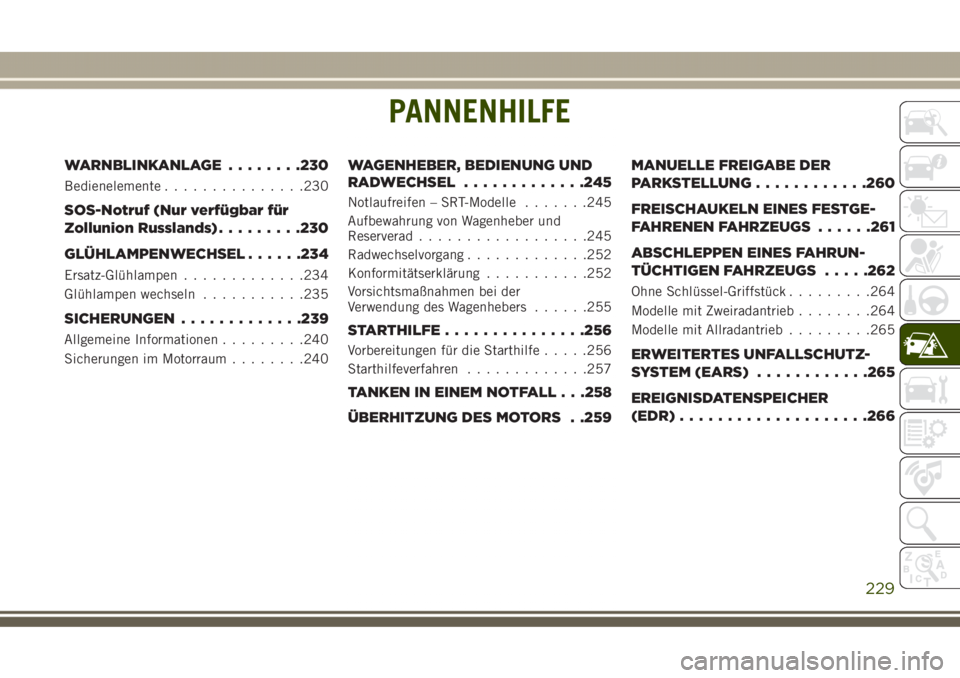

PANNENHILFE
WARNBLINKANLAGE........230
Bedienelemente...............230
SOS-Notruf (Nur verfügbar für
Zollunion Russlands).........230
GLÜHLAMPENWECHSEL......234
Ersatz-Glühlampen.............234
Glühlampen wechseln...........235
SICHERUNGEN.............239
Allgemeine Informationen.........240
Sicherungen im Motorraum........240
WAGENHEBER, BEDIENUNG UND
RADWECHSEL.............245
Notlaufreifen – SRT-Modelle.......245
Aufbewahrung von Wagenheber und
Reserverad..................245
Radwechselvorgang.............252
Konformitätserklärung...........252
Vorsichtsmaßnahmen bei der
Verwendung des Wagenhebers......255
STARTHILFE...............256
Vorbereitungen für die Starthilfe.....256
Starthilfeverfahren.............257
TANKEN IN EINEM NOTFALL . . .258
ÜBERHITZUNG DES MOTORS . .259MANUELLE FREIGABE DER
PARKSTELLUNG............260
FREISCHAUKELN EINES FESTGE-
FAHRENEN FAHRZEUGS......261
ABSCHLEPPEN EINES FAHRUN-
TÜCHTIGEN FAHRZEUGS.....262
Ohne Schlüssel-Griffstück.........264
Modelle mit Zweiradantrieb........264
Modelle mit Allradantrieb.........265
ERWEITERTES UNFALLSCHUTZ-
SYSTEM (EARS)............265
EREIGNISDATENSPEICHER
(EDR)....................266
PANNENHILFE
229

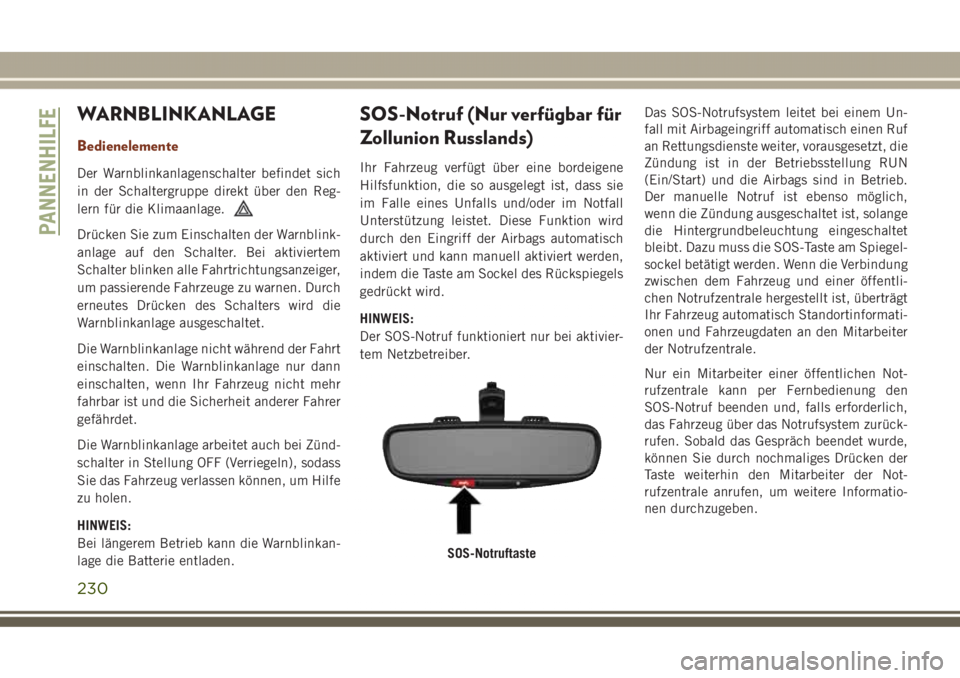

WARNBLINKANLAGE
Bedienelemente
Der Warnblinkanlagenschalter befindet sich
in der Schaltergruppe direkt über den Reg-
lern für die Klimaanlage.
Drücken Sie zum Einschalten der Warnblink-
anlage auf den Schalter. Bei aktiviertem
Schalter blinken alle Fahrtrichtungsanzeiger,
um passierende Fahrzeuge zu warnen. Durch
erneutes Drücken des Schalters wird die
Warnblinkanlage ausgeschaltet.
Die Warnblinkanlage nicht während der Fahrt
einschalten. Die Warnblinkanlage nur dann
einschalten, wenn Ihr Fahrzeug nicht mehr
fahrbar ist und die Sicherheit anderer Fahrer
gefährdet.
Die Warnblinkanlage arbeitet auch bei Zünd-
schalter in Stellung OFF (Verriegeln), sodass
Sie das Fahrzeug verlassen können, um Hilfe
zu holen.
HINWEIS:
Bei längerem Betrieb kann die Warnblinkan-
lage die Batterie entladen.
SOS-Notruf (Nur verfügbar für
Zollunion Russlands)
Ihr Fahrzeug verfügt über eine bordeigene
Hilfsfunktion, die so ausgelegt ist, dass sie
im Falle eines Unfalls und/oder im Notfall
Unterstützung leistet. Diese Funktion wird
durch den Eingriff der Airbags automatisch
aktiviert und kann manuell aktiviert werden,
indem die Taste am Sockel des Rückspiegels
gedrückt wird.
HINWEIS:
Der SOS-Notruf funktioniert nur bei aktivier-
tem Netzbetreiber.Das SOS-Notrufsystem leitet bei einem Un-
fall mit Airbageingriff automatisch einen Ruf
an Rettungsdienste weiter, vorausgesetzt, die
Zündung ist in der Betriebsstellung RUN
(Ein/Start) und die Airbags sind in Betrieb.
Der manuelle Notruf ist ebenso möglich,
wenn die Zündung ausgeschaltet ist, solange
die Hintergrundbeleuchtung eingeschaltet
bleibt. Dazu muss die SOS-Taste am Spiegel-
sockel betätigt werden. Wenn die Verbindung
zwischen dem Fahrzeug und einer öffentli-
chen Notrufzentrale hergestellt ist, überträgt
Ihr Fahrzeug automatisch Standortinformati-
onen und Fahrzeugdaten an den Mitarbeiter
der Notrufzentrale.
Nur ein Mitarbeiter einer öffentlichen Not-
rufzentrale kann per Fernbedienung den
SOS-Notruf beenden und, falls erforderlich,
das Fahrzeug über das Notrufsystem zurück-
rufen. Sobald das Gespräch beendet wurde,
können Sie durch nochmaliges Drücken der
Taste weiterhin den Mitarbeiter der Not-
rufzentrale anrufen, um weitere Informatio-
nen durchzugeben.
SOS-Notruftaste
PANNENHILFE
230
