2017 JEEP GRAND CHEROKEE Betriebsanleitung (in German)

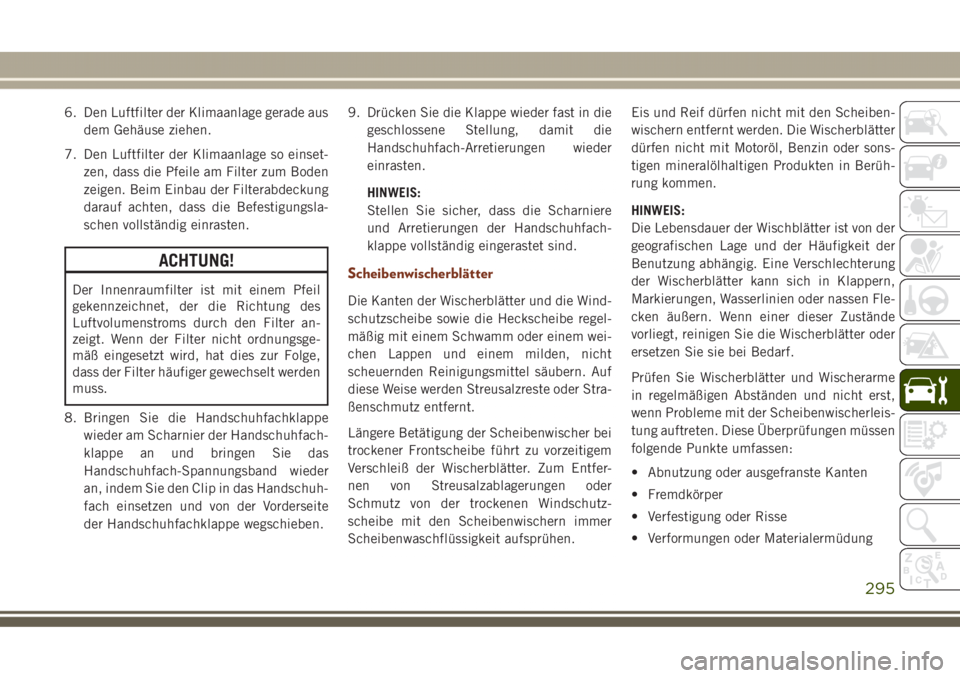

6. Den Luftfilter der Klimaanlage gerade aus
dem Gehäuse ziehen.
7. Den Luftfilter der Klimaanlage so einset-
zen, dass die Pfeile am Filter zum Boden
zeigen. Beim Einbau der Filterabdeckung
darauf achten, dass die Befestigungsla-
schen vollständig einrasten.
ACHTUNG!
Der Innenraumfilter ist mit einem Pfeil
gekennzeichnet, der die Richtung des
Luftvolumenstroms durch den Filter an-
zeigt. Wenn der Filter nicht ordnungsge-
mäß eingesetzt wird, hat dies zur Folge,
dass der Filter häufiger gewechselt werden
muss.
8. Bringen Sie die Handschuhfachklappe
wieder am Scharnier der Handschuhfach-
klappe an und bringen Sie das
Handschuhfach-Spannungsband wieder
an, indem Sie den Clip in das Handschuh-
fach einsetzen und von der Vorderseite
der Handschuhfachklappe wegschieben.9. Drücken Sie die Klappe wieder fast in die
geschlossene Stellung, damit die
Handschuhfach-Arretierungen wieder
einrasten.
HINWEIS:
Stellen Sie sicher, dass die Scharniere
und Arretierungen der Handschuhfach-
klappe vollständig eingerastet sind.
Scheibenwischerblätter
Die Kanten der Wischerblätter und die Wind-
schutzscheibe sowie die Heckscheibe regel-
mäßig mit einem Schwamm oder einem wei-
chen Lappen und einem milden, nicht
scheuernden Reinigungsmittel säubern. Auf
diese Weise werden Streusalzreste oder Stra-
ßenschmutz entfernt.
Längere Betätigung der Scheibenwischer bei
trockener Frontscheibe führt zu vorzeitigem
Verschleiß der Wischerblätter. Zum Entfer-
nen von Streusalzablagerungen oder
Schmutz von der trockenen Windschutz-
scheibe mit den Scheibenwischern immer
Scheibenwaschflüssigkeit aufsprühen.Eis und Reif dürfen nicht mit den Scheiben-
wischern entfernt werden. Die Wischerblätter
dürfen nicht mit Motoröl, Benzin oder sons-
tigen mineralölhaltigen Produkten in Berüh-
rung kommen.
HINWEIS:
Die Lebensdauer der Wischblätter ist von der
geografischen Lage und der Häufigkeit der
Benutzung abhängig. Eine Verschlechterung
der Wischerblätter kann sich in Klappern,
Markierungen, Wasserlinien oder nassen Fle-
cken äußern. Wenn einer dieser Zustände
vorliegt, reinigen Sie die Wischerblätter oder
ersetzen Sie sie bei Bedarf.
Prüfen Sie Wischerblätter und Wischerarme
in regelmäßigen Abständen und nicht erst,
wenn Probleme mit der Scheibenwischerleis-
tung auftreten. Diese Überprüfungen müssen
folgende Punkte umfassen:
• Abnutzung oder ausgefranste Kanten
• Fremdkörper
• Verfestigung oder Risse
• Verformungen oder Materialermüdung
295

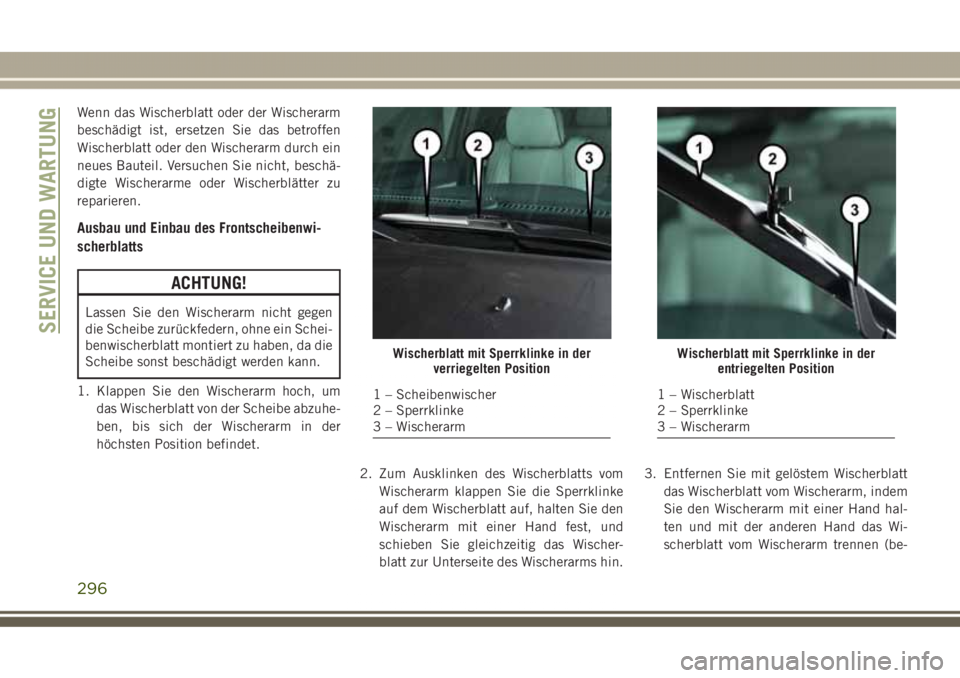

Wenn das Wischerblatt oder der Wischerarm
beschädigt ist, ersetzen Sie das betroffen
Wischerblatt oder den Wischerarm durch ein
neues Bauteil. Versuchen Sie nicht, beschä-
digte Wischerarme oder Wischerblätter zu
reparieren.
Ausbau und Einbau des Frontscheibenwi-
scherblatts
ACHTUNG!
Lassen Sie den Wischerarm nicht gegen
die Scheibe zurückfedern, ohne ein Schei-
benwischerblatt montiert zu haben, da die
Scheibe sonst beschädigt werden kann.
1. Klappen Sie den Wischerarm hoch, um
das Wischerblatt von der Scheibe abzuhe-
ben, bis sich der Wischerarm in der
höchsten Position befindet.
2. Zum Ausklinken des Wischerblatts vom
Wischerarm klappen Sie die Sperrklinke
auf dem Wischerblatt auf, halten Sie den
Wischerarm mit einer Hand fest, und
schieben Sie gleichzeitig das Wischer-
blatt zur Unterseite des Wischerarms hin.3. Entfernen Sie mit gelöstem Wischerblatt
das Wischerblatt vom Wischerarm, indem
Sie den Wischerarm mit einer Hand hal-
ten und mit der anderen Hand das Wi-
scherblatt vom Wischerarm trennen (be-
Wischerblatt mit Sperrklinke in der
verriegelten Position
1 – Scheibenwischer
2 – Sperrklinke
3 – Wischerarm
Wischerblatt mit Sperrklinke in der
entriegelten Position
1 – Wischerblatt
2 – Sperrklinke
3 – Wischerarm
SERVICE UND WARTUNG
296

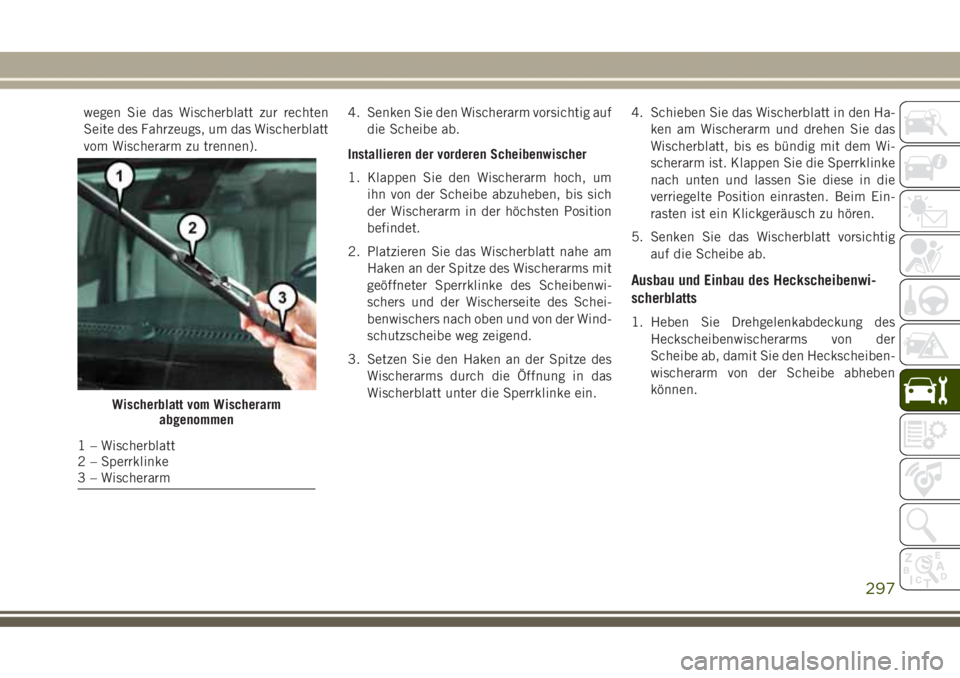

wegen Sie das Wischerblatt zur rechten
Seite des Fahrzeugs, um das Wischerblatt
vom Wischerarm zu trennen).4. Senken Sie den Wischerarm vorsichtig auf
die Scheibe ab.
Installieren der vorderen Scheibenwischer
1. Klappen Sie den Wischerarm hoch, um
ihn von der Scheibe abzuheben, bis sich
der Wischerarm in der höchsten Position
befindet.
2. Platzieren Sie das Wischerblatt nahe am
Haken an der Spitze des Wischerarms mit
geöffneter Sperrklinke des Scheibenwi-
schers und der Wischerseite des Schei-
benwischers nach oben und von der Wind-
schutzscheibe weg zeigend.
3. Setzen Sie den Haken an der Spitze des
Wischerarms durch die Öffnung in das
Wischerblatt unter die Sperrklinke ein.4. Schieben Sie das Wischerblatt in den Ha-
ken am Wischerarm und drehen Sie das
Wischerblatt, bis es bündig mit dem Wi-
scherarm ist. Klappen Sie die Sperrklinke
nach unten und lassen Sie diese in die
verriegelte Position einrasten. Beim Ein-
rasten ist ein Klickgeräusch zu hören.
5. Senken Sie das Wischerblatt vorsichtig
auf die Scheibe ab.
Ausbau und Einbau des Heckscheibenwi-
scherblatts
1. Heben Sie Drehgelenkabdeckung des
Heckscheibenwischerarms von der
Scheibe ab, damit Sie den Heckscheiben-
wischerarm von der Scheibe abheben
können.
Wischerblatt vom Wischerarm
abgenommen
1 – Wischerblatt
2 – Sperrklinke
3 – Wischerarm
297

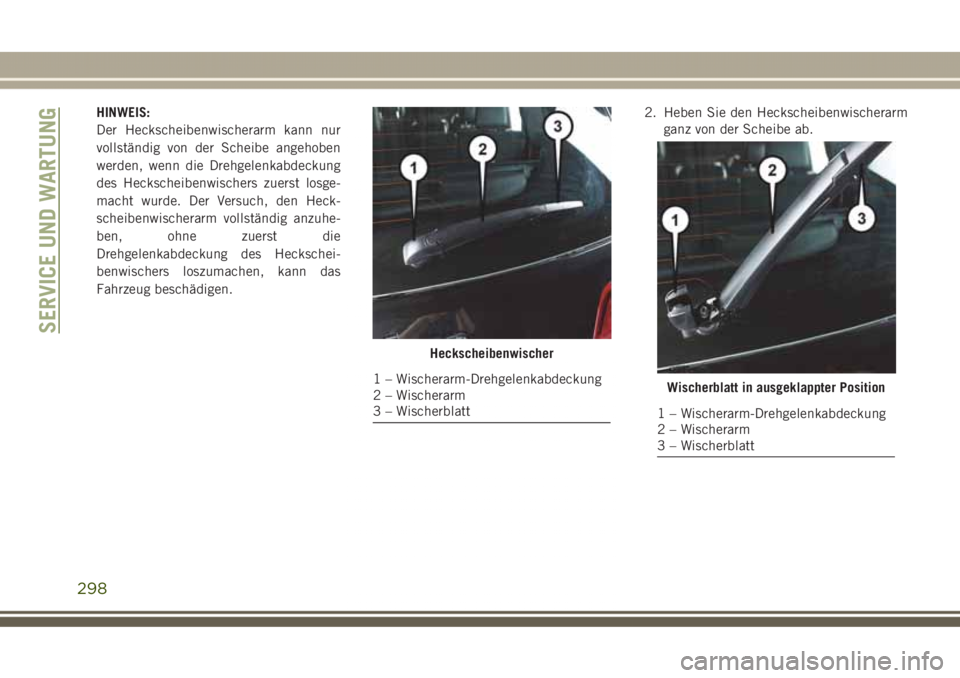

HINWEIS:
Der Heckscheibenwischerarm kann nur
vollständig von der Scheibe angehoben
werden, wenn die Drehgelenkabdeckung
des Heckscheibenwischers zuerst losge-
macht wurde. Der Versuch, den Heck-
scheibenwischerarm vollständig anzuhe-
ben, ohne zuerst die
Drehgelenkabdeckung des Heckschei-
benwischers loszumachen, kann das
Fahrzeug beschädigen.2. Heben Sie den Heckscheibenwischerarm
ganz von der Scheibe ab.
Heckscheibenwischer
1 – Wischerarm-Drehgelenkabdeckung
2 – Wischerarm
3 – WischerblattWischerblatt in ausgeklappter Position
1 – Wischerarm-Drehgelenkabdeckung
2 – Wischerarm
3 – Wischerblatt
SERVICE UND WARTUNG
298

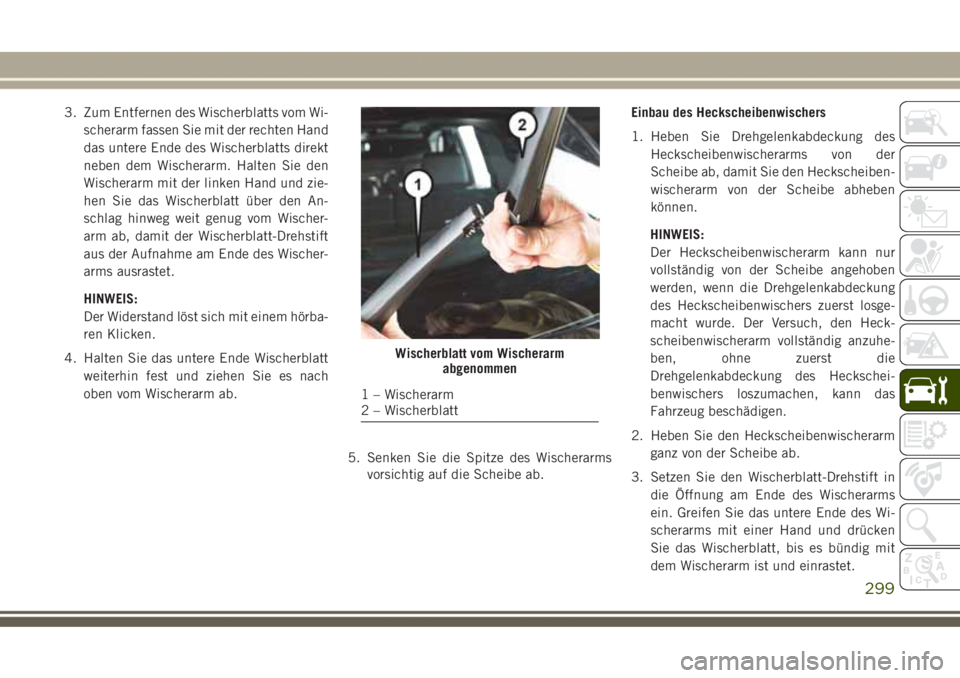

3. Zum Entfernen des Wischerblatts vom Wi-
scherarm fassen Sie mit der rechten Hand
das untere Ende des Wischerblatts direkt
neben dem Wischerarm. Halten Sie den
Wischerarm mit der linken Hand und zie-
hen Sie das Wischerblatt über den An-
schlag hinweg weit genug vom Wischer-
arm ab, damit der Wischerblatt-Drehstift
aus der Aufnahme am Ende des Wischer-
arms ausrastet.
HINWEIS:
Der Widerstand löst sich mit einem hörba-
ren Klicken.
4. Halten Sie das untere Ende Wischerblatt
weiterhin fest und ziehen Sie es nach
oben vom Wischerarm ab.
5. Senken Sie die Spitze des Wischerarms
vorsichtig auf die Scheibe ab.Einbau des Heckscheibenwischers
1. Heben Sie Drehgelenkabdeckung des
Heckscheibenwischerarms von der
Scheibe ab, damit Sie den Heckscheiben-
wischerarm von der Scheibe abheben
können.
HINWEIS:
Der Heckscheibenwischerarm kann nur
vollständig von der Scheibe angehoben
werden, wenn die Drehgelenkabdeckung
des Heckscheibenwischers zuerst losge-
macht wurde. Der Versuch, den Heck-
scheibenwischerarm vollständig anzuhe-
ben, ohne zuerst die
Drehgelenkabdeckung des Heckschei-
benwischers loszumachen, kann das
Fahrzeug beschädigen.
2. Heben Sie den Heckscheibenwischerarm
ganz von der Scheibe ab.
3. Setzen Sie den Wischerblatt-Drehstift in
die Öffnung am Ende des Wischerarms
ein. Greifen Sie das untere Ende des Wi-
scherarms mit einer Hand und drücken
Sie das Wischerblatt, bis es bündig mit
dem Wischerarm ist und einrastet.
Wischerblatt vom Wischerarm
abgenommen
1 – Wischerarm
2 – Wischerblatt
299

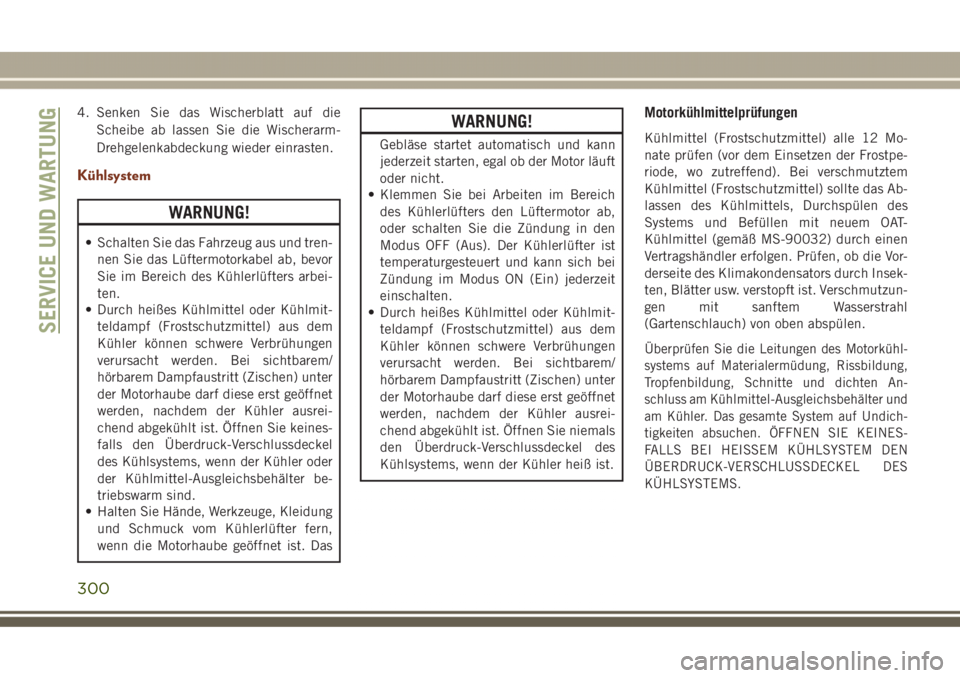

4. Senken Sie das Wischerblatt auf die
Scheibe ab lassen Sie die Wischerarm-
Drehgelenkabdeckung wieder einrasten.
Kühlsystem
WARNUNG!
• Schalten Sie das Fahrzeug aus und tren-
nen Sie das Lüftermotorkabel ab, bevor
Sie im Bereich des Kühlerlüfters arbei-
ten.
• Durch heißes Kühlmittel oder Kühlmit-
teldampf (Frostschutzmittel) aus dem
Kühler können schwere Verbrühungen
verursacht werden. Bei sichtbarem/
hörbarem Dampfaustritt (Zischen) unter
der Motorhaube darf diese erst geöffnet
werden, nachdem der Kühler ausrei-
chend abgekühlt ist. Öffnen Sie keines-
falls den Überdruck-Verschlussdeckel
des Kühlsystems, wenn der Kühler oder
der Kühlmittel-Ausgleichsbehälter be-
triebswarm sind.
• Halten Sie Hände, Werkzeuge, Kleidung
und Schmuck vom Kühlerlüfter fern,
wenn die Motorhaube geöffnet ist. Das
WARNUNG!
Gebläse startet automatisch und kann
jederzeit starten, egal ob der Motor läuft
oder nicht.
• Klemmen Sie bei Arbeiten im Bereich
des Kühlerlüfters den Lüftermotor ab,
oder schalten Sie die Zündung in den
Modus OFF (Aus). Der Kühlerlüfter ist
temperaturgesteuert und kann sich bei
Zündung im Modus ON (Ein) jederzeit
einschalten.
• Durch heißes Kühlmittel oder Kühlmit-
teldampf (Frostschutzmittel) aus dem
Kühler können schwere Verbrühungen
verursacht werden. Bei sichtbarem/
hörbarem Dampfaustritt (Zischen) unter
der Motorhaube darf diese erst geöffnet
werden, nachdem der Kühler ausrei-
chend abgekühlt ist. Öffnen Sie niemals
den Überdruck-Verschlussdeckel des
Kühlsystems, wenn der Kühler heiß ist.
Motorkühlmittelprüfungen
Kühlmittel (Frostschutzmittel) alle 12 Mo-
nate prüfen (vor dem Einsetzen der Frostpe-
riode, wo zutreffend). Bei verschmutztem
Kühlmittel (Frostschutzmittel) sollte das Ab-
lassen des Kühlmittels, Durchspülen des
Systems und Befüllen mit neuem OAT-
Kühlmittel (gemäß MS-90032) durch einen
Vertragshändler erfolgen. Prüfen, ob die Vor-
derseite des Klimakondensators durch Insek-
ten, Blätter usw. verstopft ist. Verschmutzun-
gen mit sanftem Wasserstrahl
(Gartenschlauch) von oben abspülen.
Überprüfen Sie die Leitungen des Motorkühl-
systems auf Materialermüdung, Rissbildung,
Tropfenbildung, Schnitte und dichten An-
schluss am Kühlmittel-Ausgleichsbehälter und
am Kühler. Das gesamte System auf Undich-
tigkeiten absuchen. ÖFFNEN SIE KEINES-
FALLS BEI HEISSEM KÜHLSYSTEM DEN
ÜBERDRUCK-VERSCHLUSSDECKEL DES
KÜHLSYSTEMS.
SERVICE UND WARTUNG
300

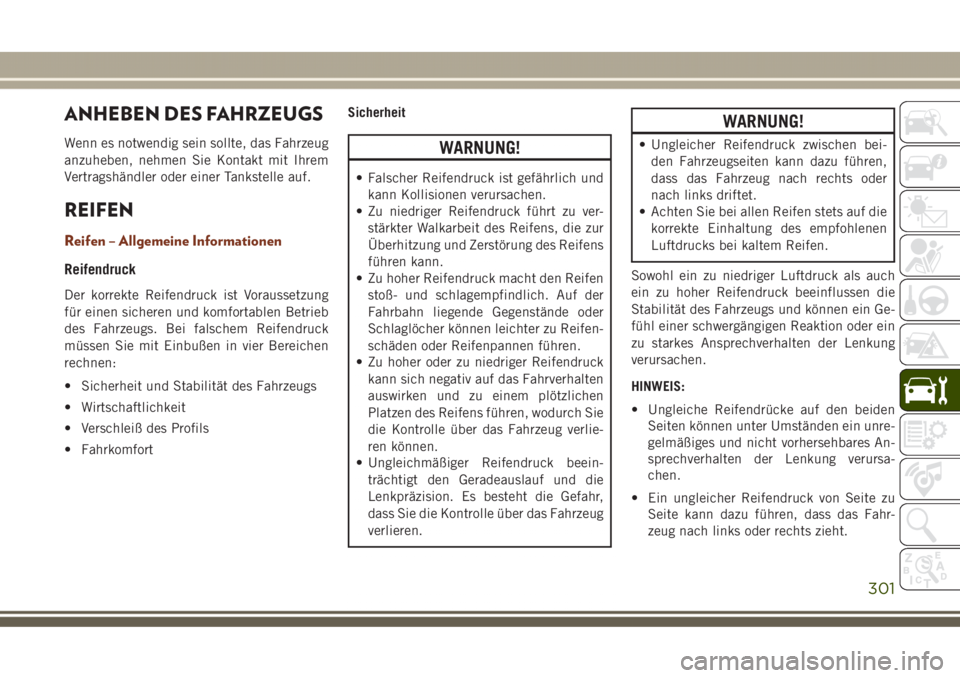

ANHEBEN DES FAHRZEUGS
Wenn es notwendig sein sollte, das Fahrzeug
anzuheben, nehmen Sie Kontakt mit Ihrem
Vertragshändler oder einer Tankstelle auf.
REIFEN
Reifen – Allgemeine Informationen
Reifendruck
Der korrekte Reifendruck ist Voraussetzung
für einen sicheren und komfortablen Betrieb
des Fahrzeugs. Bei falschem Reifendruck
müssen Sie mit Einbußen in vier Bereichen
rechnen:
• Sicherheit und Stabilität des Fahrzeugs
• Wirtschaftlichkeit
• Verschleiß des Profils
• FahrkomfortSicherheit
WARNUNG!
• Falscher Reifendruck ist gefährlich und
kann Kollisionen verursachen.
• Zu niedriger Reifendruck führt zu ver-
stärkter Walkarbeit des Reifens, die zur
Überhitzung und Zerstörung des Reifens
führen kann.
• Zu hoher Reifendruck macht den Reifen
stoß- und schlagempfindlich. Auf der
Fahrbahn liegende Gegenstände oder
Schlaglöcher können leichter zu Reifen-
schäden oder Reifenpannen führen.
• Zu hoher oder zu niedriger Reifendruck
kann sich negativ auf das Fahrverhalten
auswirken und zu einem plötzlichen
Platzen des Reifens führen, wodurch Sie
die Kontrolle über das Fahrzeug verlie-
ren können.
• Ungleichmäßiger Reifendruck beein-
trächtigt den Geradeauslauf und die
Lenkpräzision. Es besteht die Gefahr,
dass Sie die Kontrolle über das Fahrzeug
verlieren.
WARNUNG!
• Ungleicher Reifendruck zwischen bei-
den Fahrzeugseiten kann dazu führen,
dass das Fahrzeug nach rechts oder
nach links driftet.
• Achten Sie bei allen Reifen stets auf die
korrekte Einhaltung des empfohlenen
Luftdrucks bei kaltem Reifen.
Sowohl ein zu niedriger Luftdruck als auch
ein zu hoher Reifendruck beeinflussen die
Stabilität des Fahrzeugs und können ein Ge-
fühl einer schwergängigen Reaktion oder ein
zu starkes Ansprechverhalten der Lenkung
verursachen.
HINWEIS:
• Ungleiche Reifendrücke auf den beiden
Seiten können unter Umständen ein unre-
gelmäßiges und nicht vorhersehbares An-
sprechverhalten der Lenkung verursa-
chen.
• Ein ungleicher Reifendruck von Seite zu
Seite kann dazu führen, dass das Fahr-
zeug nach links oder rechts zieht.
301

Kraftstoffverbrauch
Zu niedriger Luftdruck vergrößert den Rollwi-
derstand der Reifen, mit dem Ergebnis eines
höheren Kraftstoffverbrauchs.
Verschleiß des Profils
Ein falscher Reifendruck kann zu ungleich-
mäßigem Reifenverschleiß und zu einer ver-
ringerten Laufflächenlebensdauer führen,
sodass neue Reifen früher aufgezogen wer-
den müssen.
Fahrkomfort und Fahrzeugstabilität
Der korrekte Reifendruck trägt entscheidend
zum Fahrkomfort bei. Zu hoher Reifendruck
führt dazu, dass Fahrbahnstöße ungedämpft
an die Fahrzeuginsassen weitergegeben wer-
den.
Reifenluftdrücke
Der richtige Luftdruck bei kaltem Reifen ist
an der B-Säule auf der Fahrerseite oder an
der hinteren Kante der Fahrertür angegeben.Mindestens einmal pro Monat:
• Prüfen Sie den Reifendruck mit einem
hochwertigen Luftdruck-Messgerät und
korrigieren Sie ihn bei Bedarf. Schätzen
Sie den Luftdruck NICHT nach Augenmaß
ein. Reifen können auch dann den Ein-
druck eines korrekten Reifendrucks erwe-
cken, wenn der Reifendruck zu niedrig ist.
• Prüfen Sie die Reifen auf Verschleiß oder
sichtbare Schäden.
ACHTUNG!
Bringen Sie nach dem Prüfen bzw. Korri-
gieren des Reifendrucks stets die Schutz-
kappe wieder am Ventilschaft an. Hier-
durch wird das Eindringen von
Feuchtigkeit und Schmutz in den Ventil-
schaft verhindert, wodurch der Ventil-
schaft beschädigt werden könnte.
Auf der Sicherheitsplakette ist stets der Luft-
druck bei kaltem Reifen angegeben. Luft-
druck bei kaltem Reifen ist als Reifendruck
definiert, nachdem das Fahrzeug mindestens
drei Stunden lang nicht bewegt wurde oder
nach einem Zeitraum von mindestens
drei Stunden weniger als 1,6 km (1 Meile)weit gefahren wurde. Der Luftdruck bei kal-
tem Reifen darf den auf der Reifenflanke
eingegossenen maximal zulässigen Druck
nicht überschreiten.
Prüfen Sie bei stark schwankenden Außen-
temperaturen den Reifendruck häufiger, da
sich Temperaturänderungen auf den Reifen-
druck auswirken.
Reifendrücke ändern sich bei einer Lufttem-
peraturänderung von jeweils 7 °C (12 °F) um
ungefähr 7 kPa (1 psi). Dieser Sachverhalt ist
zu berücksichtigen, wenn der Reifendruck in
einer Garage geprüft wird, insbesondere im
Winter.
Beispiel: Beträgt die Temperatur in der Ga-
rage = 20 °C (68 °F) und die Außentempera-
tur = 0 °C (32 °F), sollte der Luftdruck bei
kaltem Reifen um 21 kPa (3 psi) erhöht
werden, was 7 kPa (1 psi) pro 7 °C (12 °F) bei
dieser Außentemperatur entspricht.
Der Reifendruck kann während des Betriebs
um 13 bis 40 kPa (2 bis 6 psi) ansteigen.
Lassen Sie aus warmgefahrenen Reifen AUF
KEINEN FALL Druck ab, da sonst der Reifen-
druck zu niedrig ist.SERVICE UND WARTUNG
302
