2017 JEEP GRAND CHEROKEE Betriebsanleitung (in German)

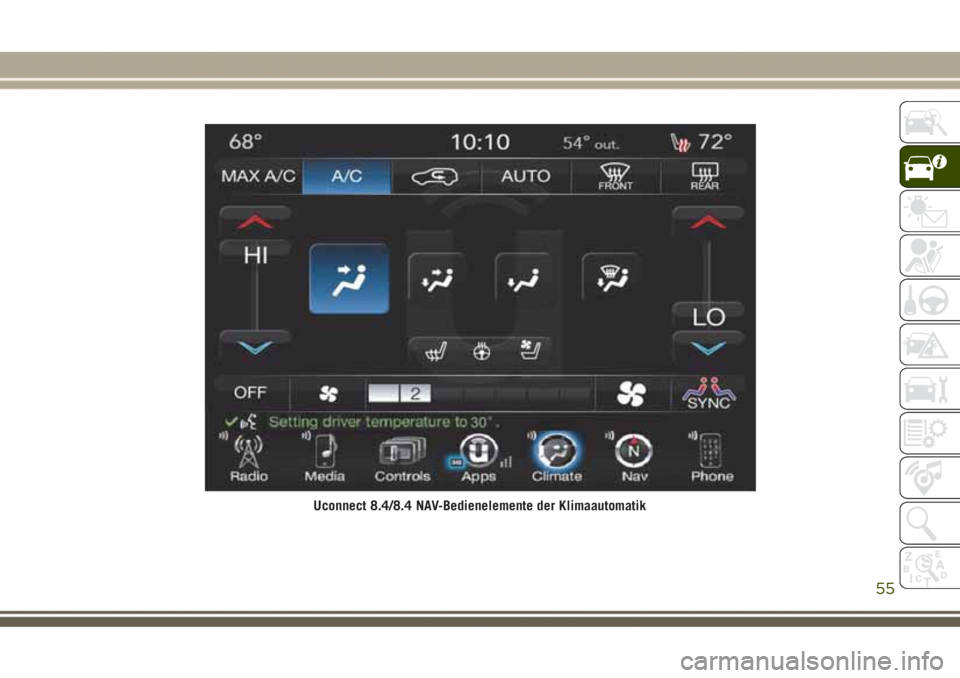

Uconnect 8.4/8.4 NAV-Bedienelemente der Klimaautomatik
55

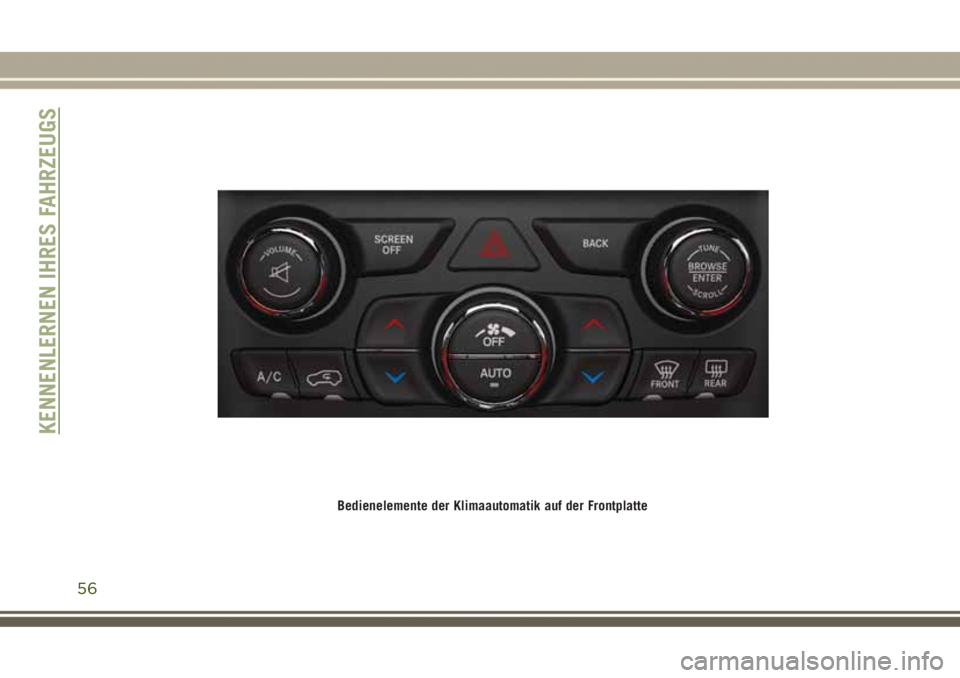

Bedienelemente der Klimaautomatik auf der Frontplatte
KENNENLERNEN IHRES FAHRZEUGS
56

Beschreibung Steuerungselemente
Symbol Beschreibung
Taste „MAX A/C“ (Maximale Kühlung)
Berühren Sie kurz diese Taste, um die gegenwärtige Einstellung zu ändern. Die Kontrollleuchte leuchtet nach dem Ein-
schalten von „MAX A/C“ (Maximale Kühlung) auf. Durch erneutes Berühren der Taste wird der Betrieb von „MAX A/C“
(Maximale Kühlung) in den manuellen Modus umgeschaltet, und die „MAX A/C“-Kontrollleuchte erlischt.
Taste „A/C“ (Klimaanlage)
Zur Änderung der aktuellen Einstellung drücken und loslassen. Die Kontrollleuchte leuchtet auf, wenn „A/C“ (Klimaan-
lage) eingeschaltet ist.
Umlufttaste
Drücken Sie kurz diese Taste auf dem Touchscreen, oder drücken Sie die Taste auf der Frontplatte, um zwischen Um-
luftbetrieb und Außenluftbetrieb umzuschalten. Umluftbetrieb kann verwendet werden, wenn die Umgebungsluft
Rauch, Gerüche, Staub oder hohe Feuchtigkeit enthält.
HINWEIS:
•
Ein ständiger Betrieb im Umluftbetrieb (Recirculation) kann zu stickiger Luft und zum Beschlagen der Scheiben füh-
ren. Ein längerer Betrieb in diesem Modus ist nicht zu empfehlen.
• Bei kaltem oder feuchtem Wetter können bei Benutzung des Umluftbetriebs die Scheiben von innen beschlagen, da
die Feuchtigkeit im Fahrzeuginneren nicht nach außen abgeleitet wird. Wählen Sie die Stellung für Außenluft für
eine maximale Belüftung des Innenraums.
• Umluftbetrieb kann außer beim Entfrosten in allen Modi verwendet werden.
• Die Klimaanlage kann manuell ausgeschaltet werden, ohne dass dies einen Einfluss auf den Regler für die Luftvertei-
lung hat.
AUTOMATIK-Taste
Regelt automatisch den Luftdurchsatz und die Luftverteilung und so die Innenraumtemperatur. Mit dieser Funktion
wird das System zwischen dem manuellen Modus und den Automatikmodi umgeschaltet. Siehe „Automatikbetrieb“.
57

Symbol Beschreibung
Taste „Entfrosten vorn“
Mit der Taste „Front Defrost“ (Entfrosten vorn) wird die Luftverteilung in den Entfroster-Modus umgeschaltet. Die Kon-
trollleuchte leuchtet, wenn diese Funktion aktiviert ist. Die Luft strömt aus den Ausströmern der Frontscheibe und den
Ausströmern für die Seitenfenster. Die Gebläsestufe wird evtl. erhöht, wenn die Taste „Defrost“ (Entfrosten) berührt
wird. Nutzen Sie den Entfroster-Modus mit maximaler Gebläsestufe und Temperatureinstellungen für optimales Entfros-
ten und die optimale Beschlagentfernung von Frontscheibe und Seitenfenster. Wenn die Taste „Front Defrost“ (Entfros-
ten vorn) betätigt wird, wechselt die Klimaregelung in die letzte gewählte Einstellung.
Taste „Heckscheibenheizung“
Die Steuertaste „Rear Defrost“ (Heckscheibenheizung) dient zum Einschalten der Heckscheibenheizung und der be-
heizbaren Außenspiegel (je nach Ausstattung). Bei eingeschalteter Heckscheibenheizung leuchtet eine Kontrollleuchte
auf. Die Heckscheibenheizung schaltet sich automatisch nach zehn Minuten ab.
Pfeiltasten für Fahrer- und Beifahrertemperatur
Gestattet dem Fahrer und Beifahrer eine unabhängige Temperaturregelung. Drücken Sie für wärmere Temperatureinstel-
lungen die rote Taste auf der Frontplatte oder dem Touchscreen, oder drücken und schieben Sie auf dem Touchscreen
den Temperaturbalken in Richtung der Taste mit dem roten Pfeil. Drücken Sie für kältere Temperatureinstellungen die
blaue Taste auf der Frontplatte oder dem Touchscreen, oder drücken und schieben Sie auf dem Touchscreen den Tem-
peraturbalken in Richtung der Taste mit dem blauen Pfeil.
SYNC-Taste
Drücken Sie die SYNC-Taste auf dem Touchscreen, um die SYNC-Funktion ein- und auszuschalten. Sobald diese Funk-
tion aktiviert wird, leuchtet die SYNC-Kontrollleuchte auf. Mit der SYNC-Funktion werden die Temperatureinstellungen
des Beifahrerbereichs mit der Temperatureinstellung des Fahrerbereichs synchronisiert. Wird die Temperatureinstellung
des Beifahrerbereichs im SYNC-Modus geändert, wird diese Funktion automatisch abgebrochen.KENNENLERNEN IHRES FAHRZEUGS
58

Symbol Beschreibung
Frontplattenknopf
Touchscreen-Tasten
Gebläseregelung
Mit der Gebläseregelung wird der Luftdurchsatz der Anlage geregelt. Das Gebläse ist siebenstufig. Die Gebläsestufen
können entweder mit dem Gebläseregler auf der Frontplatte oder den Schaltflächen auf dem Touchscreen ausgewählt
werden.
•Frontplatte:Die Gebläsedrehzahl nimmt zu, wenn der Gebläseregler nach rechts aus der niedrigsten Stufe gedreht wird.
Die Gebläsedrehzahl nimmt ab, wenn der Gebläseregler nach links gedreht wird.
•Touchscreen:Mit dem kleinen Gebläsesymbol verringern Sie die Gebläsestufe, und mit dem großen Gebläsesymbol
erhöhen Sie die Gebläsestufe. Die Gebläsestufe kann auch durch Berühren der Gebläseleiste zwischen den Gebläse-
symbolen gewählt werden.
Panel-Modus
(Instrumententafel)
Panel-Modus (Instrumententafel)
Hier strömt die Luft aus den Ausströmern in der Instrumententafel. Diese Ausströmer können einzeln in der Richtung
des Luftstroms verstellt werden. Die Ausströmerlamellen der mittleren und äußeren Luftausströmer können nach oben
und unten oder seitlich bewegt werden, um den Luftstrom von diesen Auslässen zu regeln. Unter den Ausströmerlamel-
len befindet sich ein Rad zum Ausschalten oder Einstellen des Luftstroms aus diesen Ausströmern.
Bi-Level-Modus (zwei
Ebenen)
Bi-Level-Modus (zwei Ebenen)
Die Luft strömt aus den Ausströmern in der Instrumententafel und im Fußraum aus. Ein geringer Luftstrom wird auch
durch die Entfrosterdüsen und Seitenfenster-Entfrosterdüsen geleitet.
HINWEIS:
Im Bi-Level-Modus strömt bei entsprechenden Bedingungen kühlere Luft aus den Ausströmern an der Instrumententafel
und wärmere Luft aus den Ausströmern im Fußraum.
59

Symbol Beschreibung
Fußraum-Modus
Fußraum-Modus
Die Luft kommt aus den Ausströmern am Boden. Ein geringer Luftstrom wird auch durch die Entfrosterdüsen und
Seitenfenster-Entfrosterdüsen geleitet.
Entfroster-/Fußraum-ModusEntfroster-/Fußraum-Modus
Hier wird die Luft durch die Ausströmer im Fußraum, die Entfrosterdüsen und die Ausströmer für die Seitenfenster ge-
leitet. Diese Einstellung ist optimal für kaltes oder verschneites Wetter, bei dem die Frontscheibe extra beheizt werden
muss. Diese Einstellung bietet gleichbleibenden Komfort und reduziert die Feuchtigkeit an der Frontscheibe.
Taste Klimaregelung „OFF“ (Aus)
Diese Taste schaltet das Klimaregelungssystem aus.
ACHTUNG!
Nichtbeachtung dieser Anweisungen kann
zu Beschädigung der Heizelemente führen:
• Gehen Sie beim Reinigen der Innen-
seite der Heckscheibe behutsam vor.
Verwenden Sie zum Säubern der In-
nenseite der Heckscheibe keine ag-
gressiven Scheibenreiniger. Bewegen
Sie ein mit einer milden Reinigungslö-
ACHTUNG!
sung getränktes weiches Tuch parallel
zu den Heizelementen auf der Scheibe.
Aufkleber lassen sich nach Einweichen
mit warmem Wasser entfernen.
• Verwenden Sie zum Säubern der In-
nenseite der Heckscheibe keine Scha-
ber, scharfen Gegenstände oder ag-
gressive Scheibenreiniger.
ACHTUNG!
• In unmittelbarer Nähe der Heck-
scheibe sollten sich keine Gegen-
stände befinden.KENNENLERNEN IHRES FAHRZEUGS
60

Funktionen der Klimaregelung
„A/C“ (Klimaanlage)
Die Taste „A/C“ (Klimaanlage) ermöglicht es
dem Fahrer, die Klimaanlage manuell ein-
oder auszuschalten. Nach dem Einschalten
der Klimaanlage strömt kühle, trockene Luft
aus den Ausströmern in den Fahrgastraum.
Um den Kraftstoffverbrauch zu senken, be-
rühren Sie die Taste „A/C“ (Klimaanlage), um
diese auszuschalten, und stellen Sie manuell
das Gebläse und die Luftverteilungseinstel-
lungen ein. Achten Sie auch darauf, dass Sie
nur den Instrumententafel-, Zwei-Ebenen-
oder den Fußraum-Modus auswählen.
HINWEIS:
• Wählen Sie den Entfroster-Modus, und er-
höhen Sie die Gebläsedrehzahl nach Be-
darf, wenn die Frontscheibe oder die Sei-
tenscheiben beschlagen.
• Erscheint Ihre Klimaanlagenleistung nied-
riger als erwartet, prüfen Sie die Vorder-
seite des Klimaanlagenverdampfers, der
sich vor dem Kühler befindet, ob sich dort
Schmutz oder Insekten angesammelt ha-
ben. Entfernen Sie Verschmutzungen aufder Vorderseite des Kühlers und in den
Kondensatorlamellen mit einem sanften
Wasserstrahl.
„MAX A/C“ (Maximale Kühlung)
Über die Taste „MAX A/C“ (Maximale Küh-
lung) wird die maximale Kühlungsleistung
eingestellt.
Durch kurzes Berühren dieser Taste können
Sie zwischen „MAX A/C“ (Maximale Küh-
lung) und Voreinstellungen umschalten. Die
Taste leuchtet auf, wenn „MAX A/C“ (Maxi-
male Kühlung) eingeschaltet ist.
In „MAX A/C“ (Maximale Kühlung) können
die Gebläsestufe und Moduseinstellung an
die gewünschten Einstellungen angepasst
werden. Wenn die Tasten für andere Einstel-
lungen berührt werden, wird der Betrieb von
„MAX A/C“ (Maximale Kühlung) auf die ge-
wählte Einstellung umgeschaltet, und die
„MAX A/C“-Kontrollleuchte erlischt.
Umluft
Wenn die Außenluft Rauch, üble Gerüche
oder eine hohe Luftfeuchtigkeit enthält oder
wenn eine rasche Kühlung des Innenraums
gewünscht wird, können Sie durch Berührender Umlufttaste die Außenluft abschalten.
Die Umluft-Kontrollleuchte leuchtet auf,
wenn diese Taste gewählt wird. Berühren Sie
die Taste ein zweites Mal zum Abschalten des
Umluftbetriebs; so strömt wieder Außenluft
ins Fahrzeug.
HINWEIS:
Bei kaltem Wetter kann der Umluftbetrieb zu
starkem Beschlagen der Scheiben führen.
Der Umluftbetrieb ist unter Umständen nicht
verfügbar (Schaltfläche auf dem Touchscreen
grau ausgeblendet), wenn die Innenseite der
Frontscheibe beschlagen könnte. Bei Syste-
men mit manueller Klimaregelung ist der
Umluftbetrieb im Entfroster-Modus nicht zu-
lässig, um freie Scheiben zu gewährleisten.
Der Umluftmodus wird automatisch deakti-
viert, wenn diese Betriebsart gewählt wird.
Wird bei dieser Einstellung versucht, den
Umluftbetrieb einzuschalten, blinkt die LED
in der Steuertaste und schaltet sich anschlie-
ßend aus.
61

Automatische Temperaturregelung
(Klimaautomatik) – je nach Ausstattung
Automatischer Betrieb
1. Drücken Sie die AUTO-Taste auf der
Frontplatte oder die AUTO-Schaltfläche
auf dem Touchscreen auf dem Bedienfeld
für die automatische Klimaregelung.
2. Stellen Sie anschließend die Temperatur,
die das System einhalten soll, mit den
Tasten oder Softkeys für die Temperatur-
regelung auf der Fahrer- und der Beifah-
rerseite ein. Sobald die gewünschte Tem-
peratur angezeigt wird, behält das System
automatisch diese Komfortstufe bei.
3. Wenn das System auf Ihre Komfortstufe
eingestellt ist, müssen die Einstellungen
nicht geändert werden. Das System er-
reicht im Automatikbetrieb den höchsten
Wirkungsgrad.HINWEIS:
• Es ist nicht notwendig, die Temperaturein-
stellungen für kalte oder aufgewärmte
Fahrzeuge zu verändern. Das System stellt
automatisch Temperatur, Modus und Ge-
bläsestufe so ein, dass der Komfort so
schnell wie möglich erreicht wird.
• Die Temperatur kann in US- oder metri-
schen Einheiten angezeigt werden; der
Kunde kann die Einstellung von US- oder
metrischen Einheiten dabei selbst vorneh-
men. Siehe „Uconnect-Einstellungen“ im
Kapitel „Multimedia“ in der Bedienungs-
anleitung unter www.mopar.eu/owner.
Um Ihnen während eines Kaltstarts im Auto-
matikmodus maximalen Komfort zu bieten,
bleibt das Gebläse in einer niedrigen Einstel-
lung, bis der Motor warmgelaufen ist. Das
Gebläse wird die Geschwindigkeit später er-
höhen und in den automatischen Modus
übergehen.
Manuelle Betriebsumgehung
Dieses System bietet eine vollständige Funk-
tionsliste manueller Umgehungen. Das Sym-
bol AUTO im vorderen ATC-Display erlischt,
wenn das System im manuellen Modus be-
trieben wird.
HINWEIS:
Das System erfasst nicht automatisch das
Vorhandensein von Tau, Nebel oder Eis auf
der Frontscheibe. Der Defroster-Modus muss
manuell gewählt werden, um die Wind-
schutzscheibe und die Seitenscheiben frei zu
halten.
Bedienhinweise
HINWEIS:
Die Tabelle am Ende dieses Abschnitts ent-
hält Vorschläge für Einstellungen bei unter-
schiedlichen Witterungsverhältnissen.
