Als het waarschuwingslampje van
de transmissieolietemperatuur van
de automatische versnellingsbak
gaat branden
Als de transmissieolietemperatuur van
de automatische versnellingsbak te
hoog wordt, gaat het
waarschuwingslampje van de
transmissieolietemperatuur van de
automatische versnellingsbak branden
en kan er een zoemer afgaan. Normaal
gesproken, gaat het
waarschuwingslampje branden
wanneer de contactsleutel naar de
stand "ON" wordt gedraaid of de
bedieningsmodus op "ON" wordt gezet
en gaat het enkele seconden later weer
uit.
121)
Werking van de automatische
versnellingsbak
122) 123) 124) 125) 126) 127)
Versnelling om in te halen
Trap het gaspedaal volledig in, om extra
te versnellen in de stand "D" (vooruit).
De automatische versnellingsbak
schakelt automatisch terug.
In de sportmodus wordt niet
teruggeschakeld als het gaspedaal
volledig wordt ingetrapt.
Wachten
Tijdens korte wachtperiodes, voor bijv.
verkeerslichten, kan het voertuig in de
versnelling blijven staan en stationair
draaien, zolang het rempedaal is
ingetrapt. Zet de versnellingspook in de
stand "N" (vrijstand) en schakel de
parkeerrem in, terwijl het voertuig stil
wordt gehouden met de bedrijfsrem, als
langere tijd met draaiende motor moet
worden gewacht.
128)
Parkeren
Zet het voertuig eerst volledig stil,
schakel de parkeerrem in en zet de
versnellingspook op de stand "P"
(parkeren) om het voertuig te parkeren.
Zet altijd de motor af en neem de
sleutel mee, als u het voertuig
onbeheerd achterlaat.Zorg er op hellingen voor dat de
parkeerrem wordt ingeschakeld,
voordat de versnellingspook in de stand
"P" (parkeren) wordt gezet. Als de
versnellingspook in de stand "P"
(parkeren) wordt gezet, voordat de
parkeerrem wordt ingeschakeld, zou
het lastig kunnen zijn de
versnellingspook uit de stand "P"
(parkeren) te halen, als u weer met het
voertuig gaat rijden, waardoor een grote
kracht op de versnellingspook moet
worden uitgeoefend om hem uit de
stand "P" (parkeren) te krijgen.
Als de automatische
versnellingsbak niet van versnelling
verandert
Als de versnellingsbak tijdens het rijden
niet van versnelling verandert of uw
voertuig heuvelopwaarts niet snel
genoeg optrekt, is het mogelijk dat er
iets aan de versnellingsbak mankeert,
waardoor een veiligheidsinrichting is
ingeschakeld. Laat uw voertuig
onmiddellijk nakijken bij een Fiat
Servicepunt.
1. Zet de versnellingspook in de tweede
versnelling van de sportmodus, als uw
voertuig moeite heeft om
heuvelopwaarts te rijden. Het is
mogelijk dat deze methode niet werkt,
afhankelijk van de storing in de
versnellingsbak.
2. Zet de versnellingspook terug in
stand "D" (vooruit), zodra het voertuig
op een vlakke weg rijdt.
269AHA103622
175

Als de weergave van de stand van de
versnellingspook op het
instrumentenpaneel knippert, betekent
dit dat er sprake is van een storing in de
versnellingsbak. Raadpleeg "Als de
weergave van de stand van de
versnellingspook knippert".
BELANGRIJK
111)Trap altijd het rempedaal in als u de
versnellingspook uit de stand "P" (parkeren)
of "N" (vrijstand) schakelt. Zet nooit uw voet
op het gaspedaal als u de versnellingspook
uit de stand "P" (parkeren) of "N" (vrijstand)
schakelt.
112)Schakel nooit naar de stand "P"
(parkeren) of "R" (achteruit) terwijl het
voertuig in beweging is, om schade aan de
versnellingsbak te voorkomen.
113)Zet de versnellingspook tijdens het
rijden nooit in de stand "N" (vrijstand). Dit
zou kunnen leiden tot een ernstig ongeval,
doorat u de versnellingspook per ongeluk in
de stand "P" (parkeren) of "R" (achteruit)
zou kunnen zetten, of de motorrem niet
meer kan worden gebruikt.
114)Als het voertuig op een helling staat,
moet de motor worden gestart in de stand
"P" (parkeren) en niet in de stand "N"
(vrijstand).
115)Houd uw voet op het rempedaal, als
het voertuig in de stand "N" (vrijstand) staat
of als naar of vanuit de stand "N" (vrijstand)
wordt geschakeld, om te voorkomen dat
het voertuig wegzakt.116)Schakel nooit vanuit de stand "R"
(achteruit) naar de stand "D" (vooruit), als
het voertuig in beweging is, om schade aan
de versnellingsbak te voorkomen.
117)In de sportmodus moet de bestuurder
opschakelen naargelang de overheersende
wegomstandigheden, en moet het
motortoerental onder de rode zone
gehouden worden.
118)Door herhaald gebruik van de
versnellingspook of schakelpeddels, wordt
voortdurend van versnelling veranderd.
119)Gebruik op voertuigen met
schakelpeddels niet voortdurend de linker
en rechter schakelpeddels tegelijkertijd.
Hierdoor zou de overbrengingsverhouding
onverwacht kunnen veranderen.
120)Als de weergave van de stand van de
versnellingspook knippert tijdens het rijden,
is de kans groot dat een
veiligheidsinrichting is geactiveerd door een
storing in de automatische versnellingsbak.
Laat het voertuig zo snel mogelijk nakijken
bij een Fiat Servicepunt.
121)Verlaag het motortoerental en zet het
voertuig op een veilige plek stil, als dit
lampje gaat branden. Zet de
versnellingspook vervolgens in de stand "P"
(parkeren) en laat de motor stationair
draaien tot het waarschuwingslampje
uitgaat. Als het waarschuwingslampje
uitgaat, kunt u normaal verder rijden. Als
het waarschuwingslampje niet uitgaat,
raden we u aan uw voertuig te laten
nakijken door een Fiat Servicenetwerk.122)Trap het rempedaal volledig in,
voordat met draaiende motor een
versnelling wordt geselecteerd, terwijl het
voertuig stilstaat, om te voorkomen dat het
voertuig wegrolt. Het voertuig begint te
bewegen, zodra de versnelling is
ingeschakeld, vooral als het motortoerental
hoog is, hoog stationair is of als de
airconditioning is ingeschakeld; in dit geval
hoeft u alleen het rempedaal los te laten als
u klaar bent om weg te rijden.
123)Trap het rempedaal altijd met de
rechtervoet in. Gebruik van de linkervoet
zou kunnen leiden tot een vertraagde
reactie van de bestuurder in noodgevallen.
124)Laat de motor nooit razen als vanuit
de stand "P" (parkeren) of "N" (vrijstand)
wordt geschakeld, om een plotselinge
versnelling te voorkomen.
125)Gebruik van het gaspedaal, terwijl de
andere voet op het rempedaal rust, kan de
remwerking nadelig beïnvloeden en leiden
tot een vroegtijdige slijtage van de
remblokken.
126)Gebruik de versnellingspook in de
juiste schakelstand, naargelang de
rijomstandigheden. Laat het voertuig nooit
achteruit heuvelafwaarts rollen met de
versnellingspook in stand "D" (vooruit) of de
sportmodus, of vooruit heuvelafwaarts
rollen met de versnellingspook in stand "R"
(achteruit). De motor zou af kunnen slaan
en de grotere kracht die onverwachts op
het rempedaal en op het stuurwiel moet
worden uitgeoefend, zou kunnen leiden tot
een ongeval.
176
STARTEN EN RIJDEN

127)Laat de motor niet razen met het
rempedaal ingetrapt, terwijl het voertuig
stilstaat. Hierdoor kan de automatische
versnellingsbak beschadigen. Bovendien
lopen de motortoeren wellicht niet zo hoog
op als het gaspedaal wordt ingetrapt terwijl
het rempedaal wordt ingetrapt en de
versnellingspook in de stand "P" (parkeren),
"N" (vrijstand) of "D" (vooruit) staat, als
wanneer dezelfde handeling wordt verricht
terwijl de versnellingspook in de stand "N"
(vrijstand) staat.
128)Houd het voertuig nooit met het
gaspedaal stil, als u op een helling staat
(zonder het rempedaal te gebruiken).
Gebruik altijd de parkeerrem en/of de
bedrijfsrem.EASY SELECT 4WD
(indien aanwezig)
Met gebruik van de rijmodusschakelaar
(A) kan worden overgeschakeld van
achterwielaandrijving naar
vierwielaandrijving. Zet de
rijmodusschakelaar in de geschikte
stand, naargelang de
wegomstandigheden. Het
indicatielampje van de 2WD-/4WD-
besturing en het indicatielampje van de
lage gearing duiden de instelling van de
rijmodusschakelaar aan. Raadpleeg
"Indicatielampje 2WD-/4WD-besturing
en indicatielampje lage gearing".Stand rijmodusschakelaar en
indicatielampje 2WD-/4WD-
besturing
Stand
rijmodus-
schakelaarIndicatie-
lampjeRijom-
standigh-
eden
2HAchterwiel-
aandrijving
Als over
een droog,
verhard
wegdek
wordt
gereden.
4HVierwiela-
andrijving
Als over
ruige,
zanderige
of
besneeuwde
wegen
wordt
gereden.
4LLage
gearing
vierwiela-
andrijving
en
Als steile
hellingen
op of af
worden
gereden,
of op ruige
of
modderige
wegen
wordt
gereden
(vooral als
extra
koppel
vereist is).
270AHA103635
177

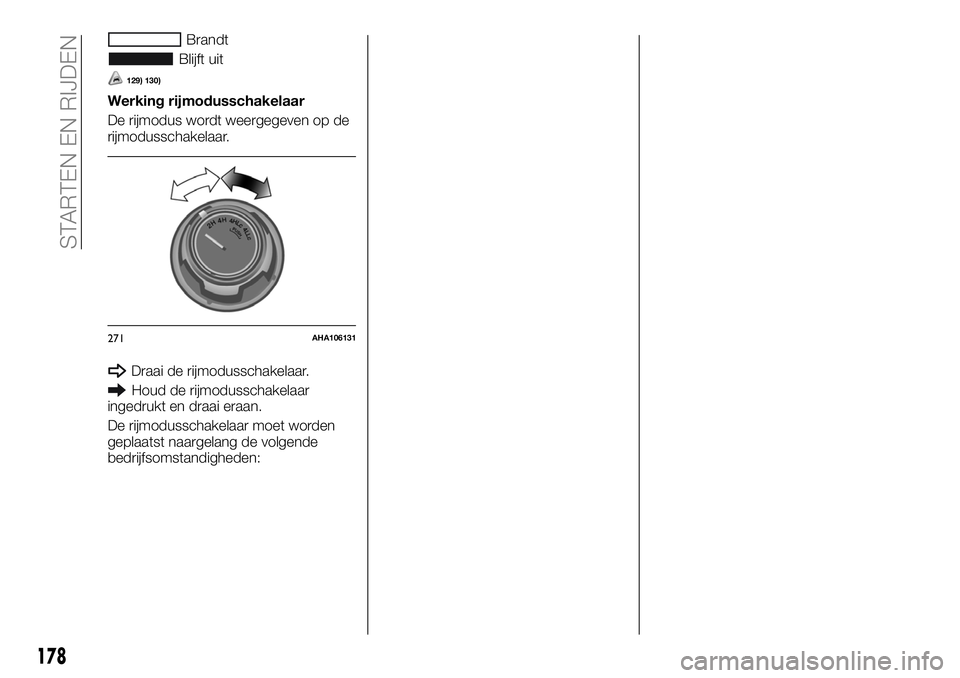

Brandt
Blijft uit
129) 130)
Werking rijmodusschakelaar
De rijmodus wordt weergegeven op de
rijmodusschakelaar.
Draai de rijmodusschakelaar.
Houd de rijmodusschakelaar
ingedrukt en draai eraan.
De rijmodusschakelaar moet worden
geplaatst naargelang de volgende
bedrijfsomstandigheden:
271AHA106131
178
STARTEN EN RIJDEN

Schakelen van NaarProcedure
Voertuigen met handgeschakelde
versnellingsbakVoertuigen met automatische versnellingsbak
2H 4HDe rijmodusschakelaar kan zowel worden bediend
als het voertuig in beweging is als wanneer het
stilstaat. Schakel de versnellingspook naar "N"
(vrijstand), voordat de rijmodusschakelaar wordt
gebruikt, als het voertuig niet in beweging is. Laat
het gaspedaal los, voordat u de
rijmodusschakelaar bedient, als het voertuig in
beweging is, maar alleen als niet hoeft te worden
gestuurd.De rijmodusschakelaar kan zowel worden bediend
als het voertuig in beweging is als wanneer het
stilstaat. Schakel de versnellingspook naar "N"
(vrijstand), voordat de rijmodusschakelaar wordt
gebruikt, als het voertuig niet in beweging is.
Schakel de versnellingspook naar de stand "D"
(vooruit) en laat het gaspedaal los, voordat u de
rijmodusschakelaar bedient, als het voertuig in
beweging is, maar alleen als niet hoeft te worden
gestuurd. 4H 2H
4H 4LZet het voertuig stil, trap het koppelingspedaal
volledig in en bedien de rijmodusschakelaar. Houd
het koppelingspedaal ingetrapt zolang het
indicatielampje van de 2WD-/4WD-besturing blijft
knipperen.Zet het voertuig stil, schakel de versnellingspook
naar "N" (vrijstand), en bedien de
rijmodusschakelaar. Als de handeling wordt
verricht, terwijl de versnellingspook in een andere
stand dan "N" (vrijstand) staat, maken de
versnellingen lawaai en kan mogelijk niet naar de
juiste versnelling worden geschakeld. 4L 4H
De rijmodusschakelaar dient alleen tussen "2H" "4H" te worden overgeschakeld bij snelheden lager dan 100 km/u.
Probeer tijdens het rijden nooit van "4H" naar "4L" te schakelen.
Als bij koud weer wordt overgeschakeld van "2H" naar "4H", terwijl het voertuig in beweging is, zou de tussenbak enig lawaai
kunnen maken. Probeer bij koud weer over te schakelen terwijl het voertuig stilstaat.
Als tussen "4H" en "4L" wordt overgeschakeld, zou de tussenbak enig lawaai kunnen maken.
Als de rijmodusschakelaar wordt overgeschakeld tussen 2H 4H, terwijl het voertuig stilstaat, knippert het indicatielampje van
de 2WD-/4WD-besturing zolang de selectie wordt verricht. Rijd langzaam en normaal nadat u hebt bevestigd dat het lampje is
gaan branden. Raadpleeg "Indicatielampje 2WD-/4WD-besturing en indicatielampje lage gearing".
Als de rijmodusschakelaar tussen "2H" "4H" wordt overgeschakeld, terwijl de cruisecontrol is ingeschakeld, zou de
tussenbak enig lawaai kunnen maken.
179

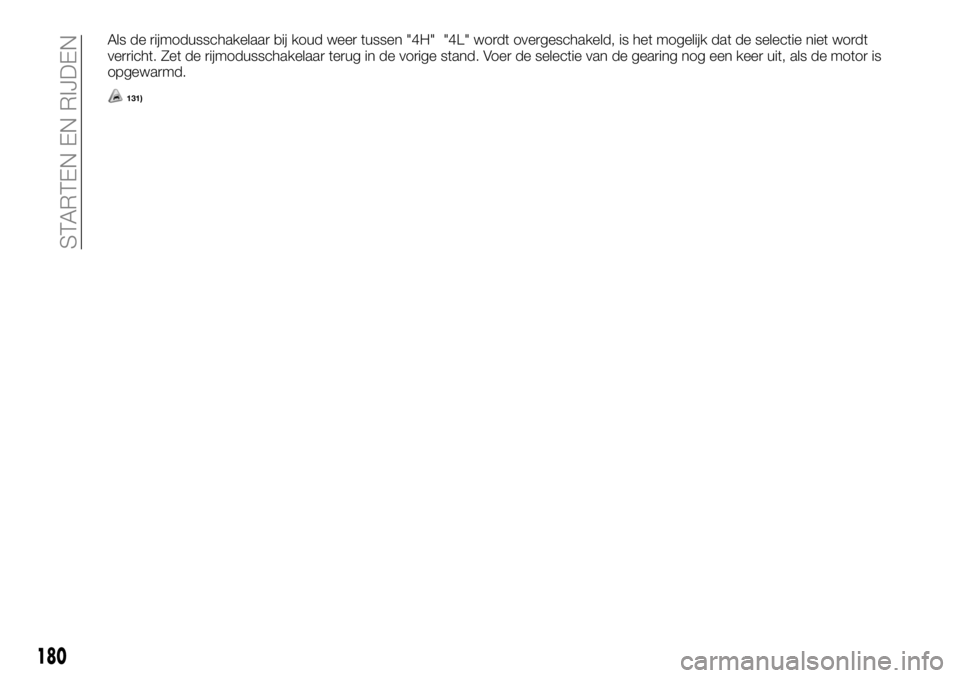

Als de rijmodusschakelaar bij koud weer tussen "4H" "4L" wordt overgeschakeld, is het mogelijk dat de selectie niet wordt
verricht. Zet de rijmodusschakelaar terug in de vorige stand. Voer de selectie van de gearing nog een keer uit, als de motor is
opgewarmd.
131)
180
STARTEN EN RIJDEN

Indicatielampje 2WD-/4WD-
besturing en indicatielampje lage
gearing
Als de contactschakelaar of de
bedieningsmodus op "ON" wordt gezet,
geven het indicatielampje (A) van de
2WD-/4WD-besturing en het
indicatielampje (B) van de lage gearing
de schakeltoestand weer. Het
indicatielampje van de 2WD-/4WD-
besturing gaat bij iedere stand van de
rijmodusschakelaar als volgt branden:"2H" <-> "4H"
Schakelaarstand Indicatielampje
2H
Bezig met
overschakelen
rijmodus
4H
— Knippert
— Brandt
— Blijft uitAls de rijmodusschakelaar tussen 2H
4H wordt overgeschakeld, knippert het
indicatielampje van de 2WD-/4WD-
besturing zolang de selectie wordt
verricht. Tref de volgende
voorzorgsmaatregelen als het
indicatielampje blijft knipperen.
Houd het stuurwiel in de stand voor
recht vooruit, terwijl de gearing wordt
geselecteerd. Als u tracht vooruit te
rijden met een gedraaid stuurwiel,
kunnen de versnellingen gaan ratelen of
stoten en wordt de gewenste gearing
mogelijk niet geselecteerd.
Als de rijmodusschakelaar tussen 2H
4H wordt overgeschakeld, terwijl het
voertuig stilstaat, knippert het
indicatielampje van de 2WD-/4WD-
besturing zolang de selectie wordt
verricht. Rijd langzaam en normaal
nadat u hebt bevestigd dat het lampje
is overgeschakeld.
Als het indicatielampje van de
2WD-/4WD-besturing blijft knipperen
nadat een selectie van "2H" "4H" is
verricht, terwijl het voertuig in beweging
was, houd dan het stuurwiel in de stand
voor recht vooruit en trap het gaspedaal
enkele keren langzaam in.
272AHA103651
181

"4H" <-> "4L"
Schakelaar-
standIndicatielampje
4H
en
en
en
Bezig met
overschakelen
rijmodus
4L
— Knippert
— Brandt
— Blijft uitHet indicatielampje van de
2WD-/4WD-besturing knippert als van
4H naar 4L, en omgekeerd, wordt
geschakeld en de tussenbak langs de
vrijstand gaat. Zorg ervoor dat de
rijmodusschakelaar wordt bediend tot
het indicatielampje van de
2WD-/4WD-besturing weer gaat
branden.
Gebruik bij het parkeren de parkeerrem
voordat de motor wordt afgezet en
controleer dat het indicatielampje van
de 2WD-/4WD-besturing en het
indicatielampje van de lage gearing niet
knipperen als wordt overgeschakeld
tussen "4H" "4L". Anders zou het
voertuig, zelfs als de automatische
versnellingsbak in de stand "P"
(parkeren) staat, onverwacht in
beweging kunnen komen.
Zet de rijmodusschakelaar terug in de
vorige stand, als het indicatielampje van
de 2WD-/4WD-besturing blijft
knipperen en de gewenste gearing niet
wordt geselecteerd, nadat een selectie
van "4H" "4L" is gemaakt. Zet het
stuurwiel in de stand voor recht vooruit,
rijd het voertuig vooruit en laat het
gaspedaal los. Houd vervolgens het
koppelingspedaal (bij een
handgeschakelde versnellingsbak)
ingetrapt of zet de versnellingspook in
de stand "N" (vrijstand) (bij een
automatische versnellingsbak) en
verricht de selectie van de gearing nog
een keer.Als het lampje van de lage gearing
knippert terwijl u probeert een selectie
van "4H" <–> "4L" te maken, kan de
selectie van "4H" <–> "4L" niet
gemaakt worden. Zet het voertuig stil
en laat het gaspedaal los. Houd
vervolgens het koppelingspedaal (bij
een handgeschakelde versnellingsbak)
ingetrapt of zet de versnellingspook in
de stand "N" (vrijstand) (bij een
automatische versnellingsbak) en
verricht de selectie van de gearing nog
een keer.
De ESC-functie wordt geannuleerd
zolang "4L" is geselecteerd. Het
indicatielampje
brandt, zolang de
regeling is geannuleerd. Dit duidt niet
op een probleem. Zodra "2H" of "4H" is
geselecteerd, gaat het lampje uit en
werkt de regeling weer. Raadpleeg
"Indicatielampje ESC, Indicatielampje
ESC OFF".
132)
BELANGRIJK
129)De gearing “4L” biedt het
maximumkoppel om langzaam
heuvelopwaarts of op zanderige,
modderige of andere lastige ondergronden
te rijden. Ga met voertuigen met een
automatische versnellingsbak in de gearing
"4L" niet sneller dan ca. 70 km/u.
182
STARTEN EN RIJDEN
