2017 FIAT 500X Drift- og vedlikeholdshåndbok (in Norwegian)

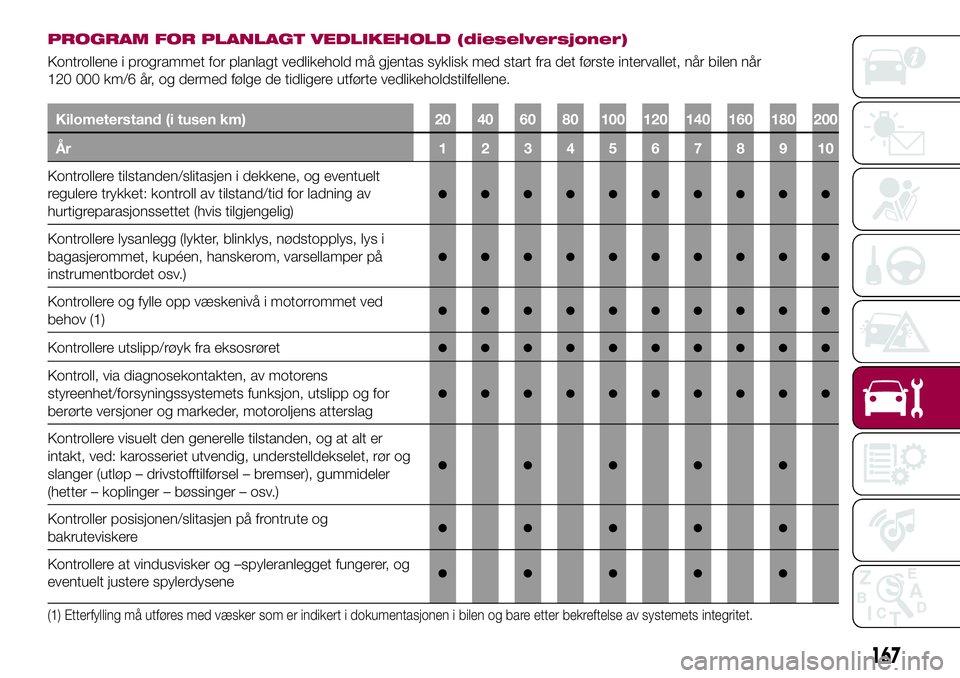

PROGRAM FOR PLANLAGT VEDLIKEHOLD (dieselversjoner)
Kontrollene i programmet for planlagt vedlikehold må gjentas syklisk med start fra det første intervallet, når bilen når
120 000 km/6 år, og dermed følge de tidligere utførte vedlikeholdstilfellene.
Kilometerstand (i tusen km) 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontrollere tilstanden/slitasjen i dekkene, og eventuelt
regulere trykket: kontroll av tilstand/tid for ladning av
hurtigreparasjonssettet (hvis tilgjengelig)
●●●●●●●●●●
Kontrollere lysanlegg (lykter, blinklys, nødstopplys, lys i
bagasjerommet, kupéen, hanskerom, varsellamper på
instrumentbordet osv.)
●●●●●●●●●●
Kontrollere og fylle opp væskenivå i motorrommet ved
behov (1)●●●●●●●●●●
Kontrollere utslipp/røyk fra eksosrøret●●●●●●●●●●
Kontroll, via diagnosekontakten, av motorens
styreenhet/forsyningssystemets funksjon, utslipp og for
berørte versjoner og markeder, motoroljens atterslag
●●●●●●●●●●
Kontrollere visuelt den generelle tilstanden, og at alt er
intakt, ved: karosseriet utvendig, understelldekselet, rør og
slanger (utløp – drivstofftilførsel – bremser), gummideler
(hetter – koplinger – bøssinger – osv.)
●●●●●
Kontroller posisjonen/slitasjen på frontrute og
bakruteviskere●●●●●
Kontrollere at vindusvisker og –spyleranlegget fungerer, og
eventuelt justere spylerdysene●●●●●
(1) Etterfylling må utføres med væsker som er indikert i dokumentasjonen i bilen og bare etter bekreftelse av systemets integritet.
167

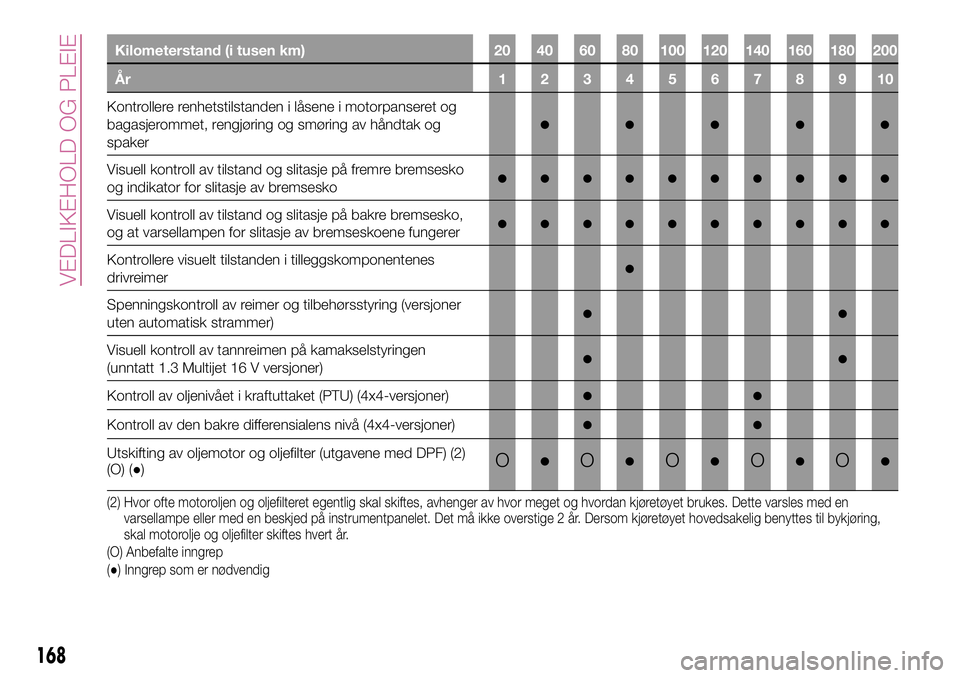

Kilometerstand (i tusen km) 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontrollere renhetstilstanden i låsene i motorpanseret og
bagasjerommet, rengjøring og smøring av håndtak og
spaker
●●●●●
Visuell kontroll av tilstand og slitasje på fremre bremsesko
og indikator for slitasje av bremsesko●●●●●●●●●●
Visuell kontroll av tilstand og slitasje på bakre bremsesko,
og at varsellampen for slitasje av bremseskoene fungerer●●●●●●●●●●
Kontrollere visuelt tilstanden i tilleggskomponentenes
drivreimer●
Spenningskontroll av reimer og tilbehørsstyring (versjoner
uten automatisk strammer)●●
Visuell kontroll av tannreimen på kamakselstyringen
(unntatt 1.3 Multijet 16 V versjoner)●●
Kontroll av oljenivået i kraftuttaket (PTU) (4x4-versjoner)●●
Kontroll av den bakre differensialens nivå (4x4-versjoner)●●
Utskifting av oljemotor og oljefilter (utgavene med DPF) (2)
(O) (●)O●O●O●O●O●
(2) Hvor ofte motoroljen og oljefilteret egentlig skal skiftes, avhenger av hvor meget og hvordan kjøretøyet brukes. Dette varsles med en
varsellampe eller med en beskjed på instrumentpanelet. Det må ikke overstige 2 år. Dersom kjøretøyet hovedsakelig benyttes til bykjøring,
skal motorolje og oljefilter skiftes hvert år.
(O) Anbefalte inngrep
(●) Inngrep som er nødvendig
168
VEDLIKEHOLD OG PLEIE

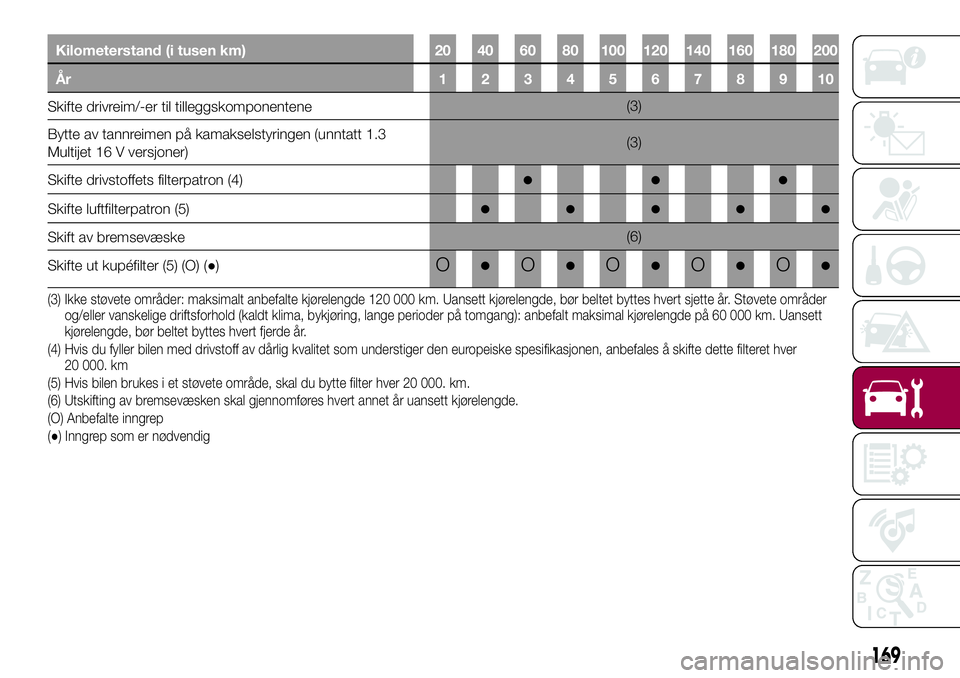

Kilometerstand (i tusen km) 20 40 60 80 100 120 140 160 180 200
År 12345678910
Skifte drivreim/-er til tilleggskomponentene(3)
Bytte av tannreimen på kamakselstyringen (unntatt 1.3
Multijet 16 V versjoner)(3)
Skifte drivstoffets filterpatron (4)
●●●
Skifte luftfilterpatron (5)●●●●●
Skift av bremsevæske(6)
Skifte ut kupéfilter (5) (O) (●)
O●O●O●O●O●
(3) Ikke støvete områder: maksimalt anbefalte kjørelengde 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Støvete områder
og/eller vanskelige driftsforhold (kaldt klima, bykjøring, lange perioder på tomgang): anbefalt maksimal kjørelengde på 60 000 km. Uansett
kjørelengde, bør beltet byttes hvert fjerde år.
(4) Hvis du fyller bilen med drivstoff av dårlig kvalitet som understiger den europeiske spesifikasjonen, anbefales å skifte dette filteret hver
20 000. km
(5) Hvis bilen brukes i et støvete område, skal du bytte filter hver 20 000. km.
(6) Utskifting av bremsevæsken skal gjennomføres hvert annet år uansett kjørelengde.
(O) Anbefalte inngrep
(●) Inngrep som er nødvendig
169

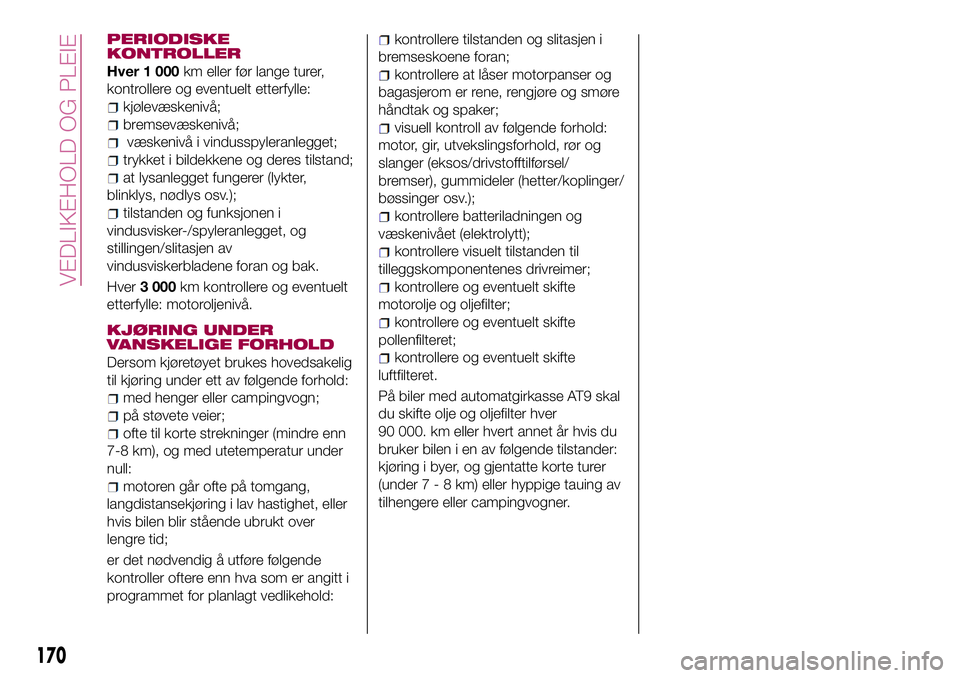

PERIODISKE
KONTROLLER
Hver 1 000km eller før lange turer,
kontrollere og eventuelt etterfylle:
kjølevæskenivå;
bremsevæskenivå;
væskenivå i vindusspyleranlegget;
trykket i bildekkene og deres tilstand;
at lysanlegget fungerer (lykter,
blinklys, nødlys osv.);
tilstanden og funksjonen i
vindusvisker-/spyleranlegget, og
stillingen/slitasjen av
vindusviskerbladene foran og bak.
Hver3 000km kontrollere og eventuelt
etterfylle: motoroljenivå.
KJØRING UNDER
VANSKELIGE FORHOLD
Dersom kjøretøyet brukes hovedsakelig
til kjøring under ett av følgende forhold:
med henger eller campingvogn;
på støvete veier;
ofte til korte strekninger (mindre enn
7-8 km), og med utetemperatur under
null:
motoren går ofte på tomgang,
langdistansekjøring i lav hastighet, eller
hvis bilen blir stående ubrukt over
lengre tid;
er det nødvendig å utføre følgende
kontroller oftere enn hva som er angitt i
programmet for planlagt vedlikehold:
kontrollere tilstanden og slitasjen i
bremseskoene foran;
kontrollere at låser motorpanser og
bagasjerom er rene, rengjøre og smøre
håndtak og spaker;
visuell kontroll av følgende forhold:
motor, gir, utvekslingsforhold, rør og
slanger (eksos/drivstofftilførsel/
bremser), gummideler (hetter/koplinger/
bøssinger osv.);
kontrollere batteriladningen og
væskenivået (elektrolytt);
kontrollere visuelt tilstanden til
tilleggskomponentenes drivreimer;
kontrollere og eventuelt skifte
motorolje og oljefilter;
kontrollere og eventuelt skifte
pollenfilteret;
kontrollere og eventuelt skifte
luftfilteret.
På biler med automatgirkasse AT9 skal
du skifte olje og oljefilter hver
90 000. km eller hvert annet år hvis du
bruker bilen i en av følgende tilstander:
kjøring i byer, og gjentatte korte turer
(under7-8km)eller hyppige tauing av
tilhengere eller campingvogner.
170
VEDLIKEHOLD OG PLEIE

MOTORROM
SJEKKE NIVÅENE
163) 164)
66)

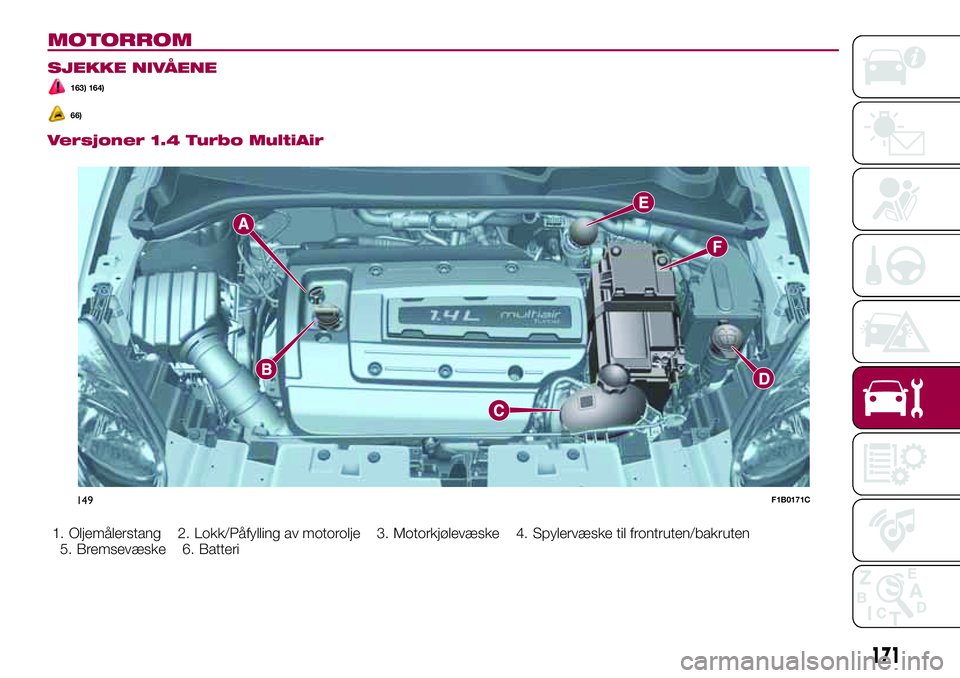

Versjoner 1.4 Turbo MultiAir
1. Oljemålerstang 2. Lokk/Påfylling av motorolje 3. Motorkjølevæske 4. Spylervæske til frontruten/bakruten
5. Bremsevæske 6. Batteri
149F1B0171C
171

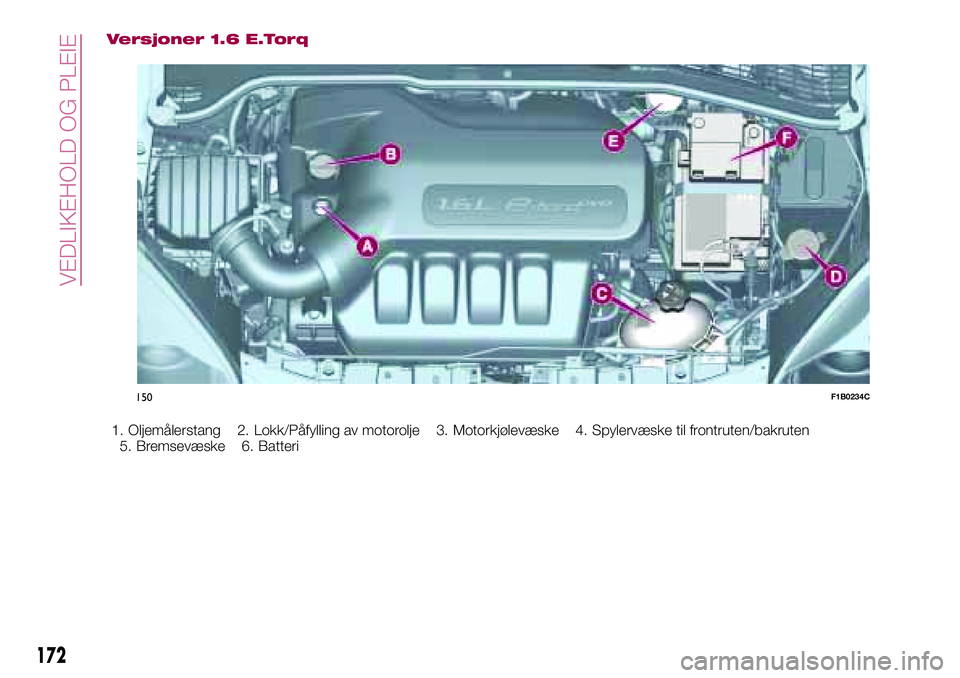

Versjoner 1.6 E.Torq
1. Oljemålerstang 2. Lokk/Påfylling av motorolje 3. Motorkjølevæske 4. Spylervæske til frontruten/bakruten
5. Bremsevæske 6. Batteri
150F1B0234C
172
VEDLIKEHOLD OG PLEIE

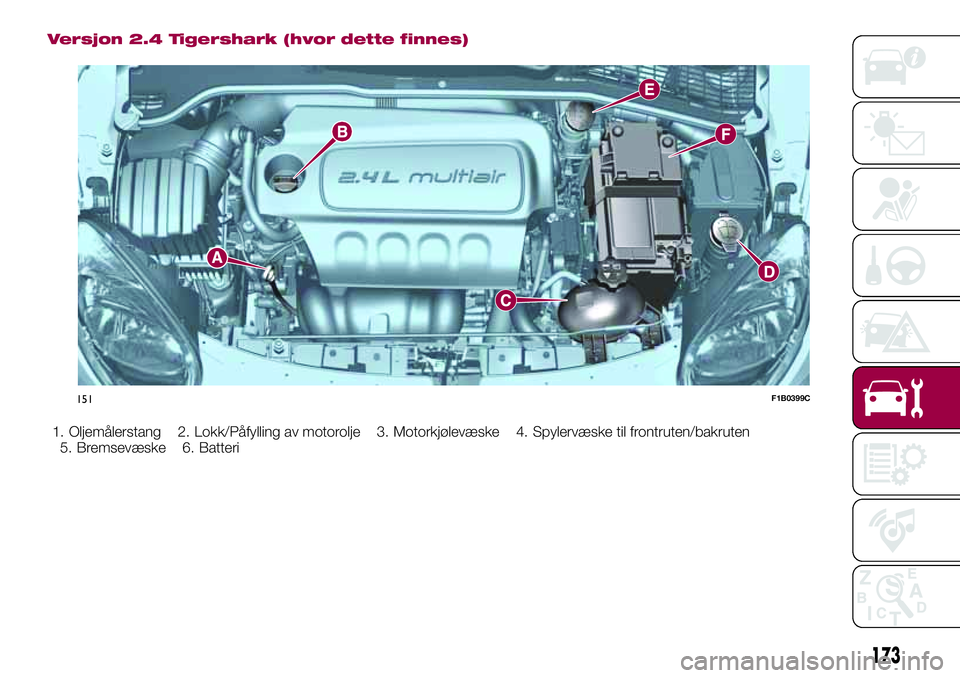

Versjon 2.4 Tigershark (hvor dette finnes)
1. Oljemålerstang 2. Lokk/Påfylling av motorolje 3. Motorkjølevæske 4. Spylervæske til frontruten/bakruten
5. Bremsevæske 6. Batteri
151F1B0399C
173

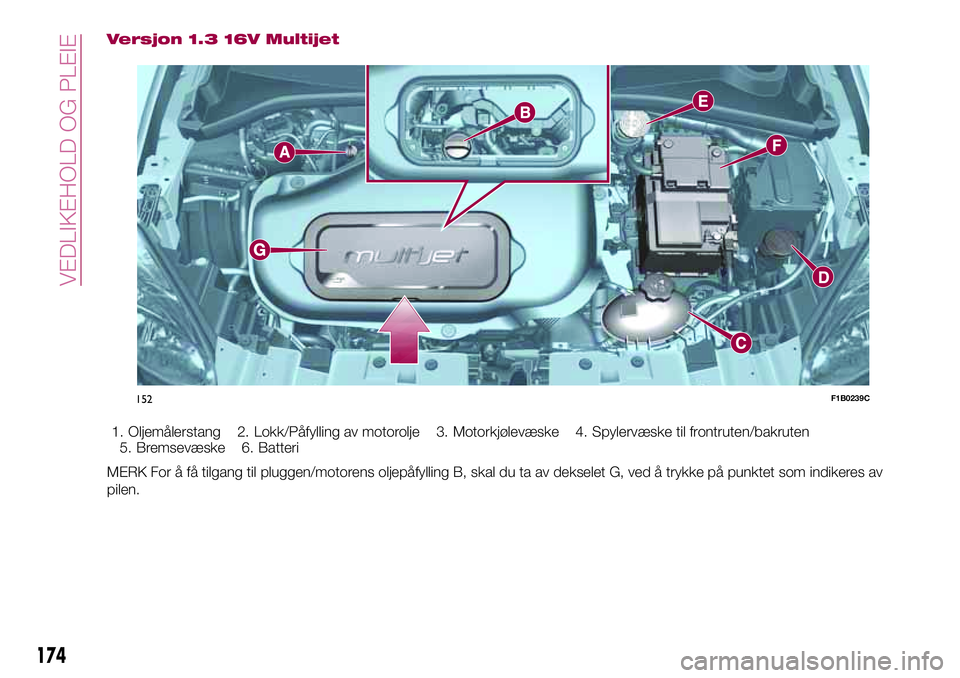

Versjon 1.3 16V Multijet
1. Oljemålerstang 2. Lokk/Påfylling av motorolje 3. Motorkjølevæske 4. Spylervæske til frontruten/bakruten
5. Bremsevæske 6. Batteri
MERK For å få tilgang til pluggen/motorens oljepåfylling B, skal du ta av dekselet G, ved å trykke på punktet som indikeres av
pilen.
152F1B0239C
174
