2017 FIAT 500X Drift- og vedlikeholdshåndbok (in Norwegian)

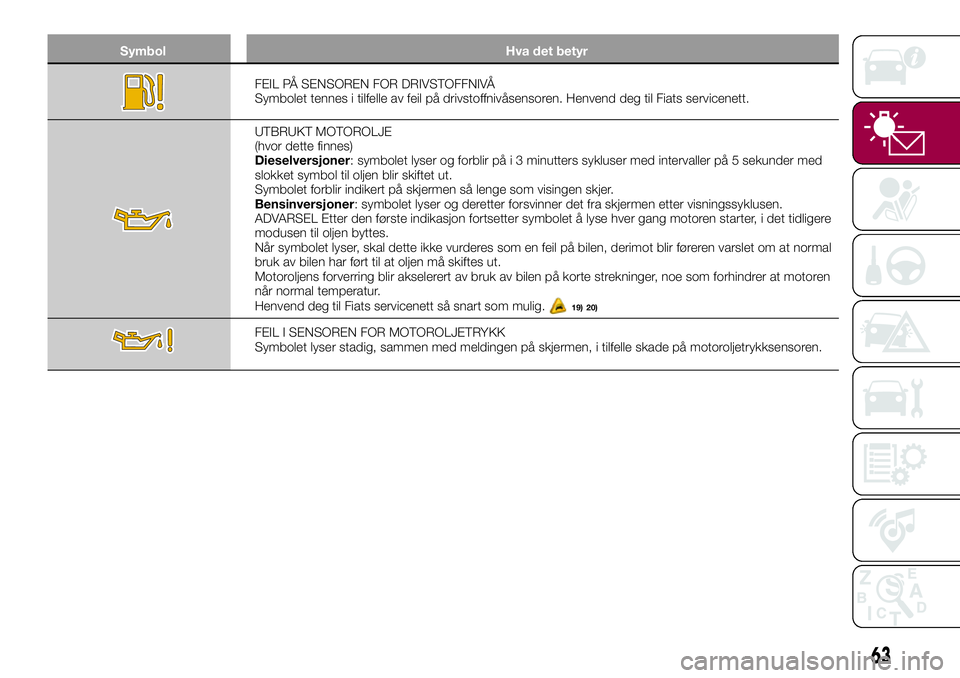

Symbol Hva det betyr
FEIL PÅ SENSOREN FOR DRIVSTOFFNIVÅ
Symbolet tennes i tilfelle av feil på drivstoffnivåsensoren. Henvend deg til Fiats servicenett.
UTBRUKT MOTOROLJE
(hvor dette finnes)
Dieselversjoner: symbolet lyser og forblir på i 3 minutters sykluser med intervaller på 5 sekunder med
slokket symbol til oljen blir skiftet ut.
Symbolet forblir indikert på skjermen så lenge som visingen skjer.
Bensinversjoner: symbolet lyser og deretter forsvinner det fra skjermen etter visningssyklusen.
ADVARSEL Etter den første indikasjon fortsetter symbolet å lyse hver gang motoren starter, i det tidligere
modusen til oljen byttes.
Når symbolet lyser, skal dette ikke vurderes som en feil på bilen, derimot blir føreren varslet om at normal
bruk av bilen har ført til at oljen må skiftes ut.
Motoroljens forverring blir akselerert av bruk av bilen på korte strekninger, noe som forhindrer at motoren
når normal temperatur.
Henvend deg til Fiats servicenett så snart som mulig.
19) 20)
FEIL I SENSOREN FOR MOTOROLJETRYKK
Symbolet lyser stadig, sammen med meldingen på skjermen, i tilfelle skade på motoroljetrykksensoren.
63

Symbol Hva det betyr
PLANLAGT VEDLIKEHOLD (SERVICE)
"Program for planlagt vedlikehold" innebærer vedlikehold av bilen i intervaller (se kapittelet "Vedlikehold og
pleie"). Når en programmert vedlikeholdsintervall ("servicekupong") snart skal utføres, vil symbolet tennes
på displayet når di vrir tenningsnøkkelen til MAR, etterfulgt av antall kilometer/miles eller dager (eventuelt)
som mangler til bilens neste vedlikehold.
Dette vises automatisk, med tenningslåset på MAR, når det mangler 2 000 km eller 30 dager til
vedlikehold og blir indikert hver gang føreren stiller tenningslåset på MAR, eller på noen versjoner hver
200. km. Under denne verdien, skjer signaleringene i raskere intervaller. Visingen skjer i km eller miles i
henhold til innstilt måleenhet.
Henvend deg til Fiats servicenett for å nullstille visningen (reset) sammen med vedlikeholdstiltakene i
"Program for planlagt vedlikehold".
Når dette symbolet lyser, indiekrer det at du skal trykke på clutchen for å starte bilen.
Når dette symbolet lyser, indikerer det at du skal velge et høyrere gir (gire opp).
Når dette symbolet lyser, indikerer det at du skal velge et lavere gir (gire ned).
64
BLI KJENT MED INSTRUMENTPANELET

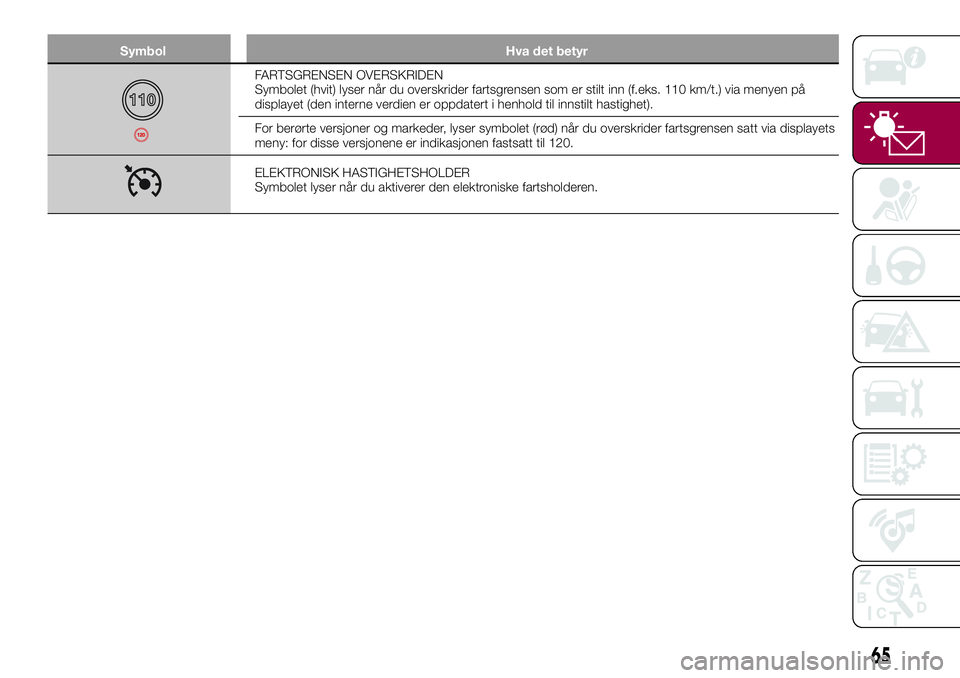

Symbol Hva det betyr
FARTSGRENSEN OVERSKRIDEN
Symbolet (hvit) lyser når du overskrider fartsgrensen som er stilt inn (f.eks. 110 km/t.) via menyen på
displayet (den interne verdien er oppdatert i henhold til innstilt hastighet).
For berørte versjoner og markeder, lyser symbolet (rød) når du overskrider fartsgrensen satt via displayets
meny: for disse versjonene er indikasjonen fastsatt til 120.
ELEKTRONISK HASTIGHETSHOLDER
Symbolet lyser når du aktiverer den elektroniske fartsholderen.
65

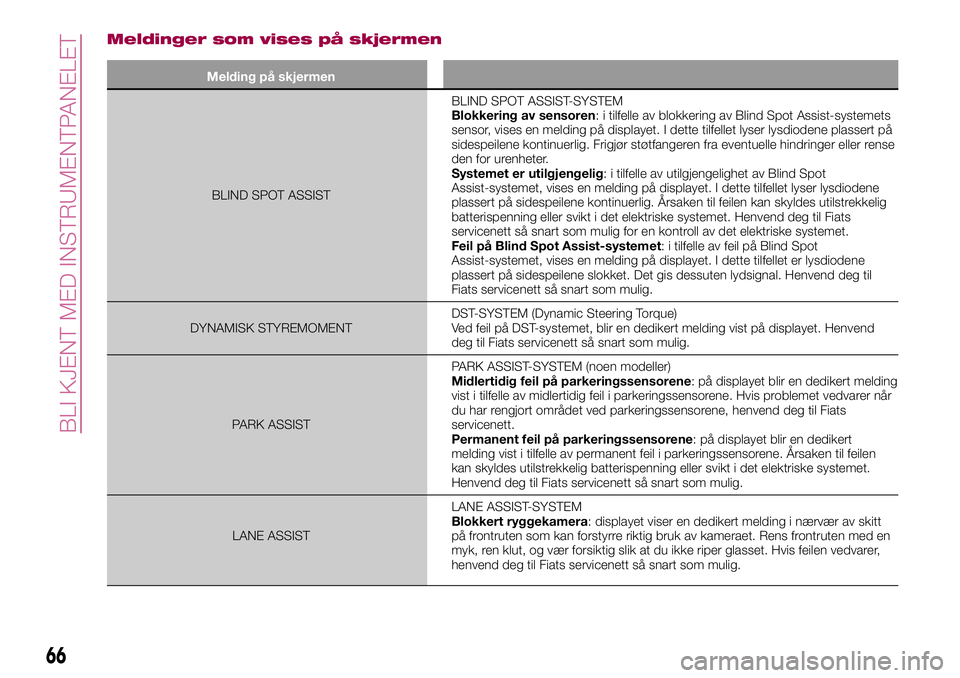

Meldinger som vises på skjermen
Melding på skjermen
BLIND SPOT ASSISTBLIND SPOT ASSIST-SYSTEM
Blokkering av sensoren: i tilfelle av blokkering av Blind Spot Assist-systemets
sensor, vises en melding på displayet. I dette tilfellet lyser lysdiodene plassert på
sidespeilene kontinuerlig. Frigjør støtfangeren fra eventuelle hindringer eller rense
den for urenheter.
Systemet er utilgjengelig: i tilfelle av utilgjengelighet av Blind Spot
Assist-systemet, vises en melding på displayet. I dette tilfellet lyser lysdiodene
plassert på sidespeilene kontinuerlig. Årsaken til feilen kan skyldes utilstrekkelig
batterispenning eller svikt i det elektriske systemet. Henvend deg til Fiats
servicenett så snart som mulig for en kontroll av det elektriske systemet.
Feil på Blind Spot Assist-systemet: i tilfelle av feil på Blind Spot
Assist-systemet, vises en melding på displayet. I dette tilfellet er lysdiodene
plassert på sidespeilene slokket. Det gis dessuten lydsignal. Henvend deg til
Fiats servicenett så snart som mulig.
DYNAMISK STYREMOMENTDST-SYSTEM (Dynamic Steering Torque)
Ved feil på DST-systemet, blir en dedikert melding vist på displayet. Henvend
deg til Fiats servicenett så snart som mulig.
PARK ASSISTPARK ASSIST-SYSTEM (noen modeller)
Midlertidig feil på parkeringssensorene: på displayet blir en dedikert melding
vist i tilfelle av midlertidig feil i parkeringssensorene. Hvis problemet vedvarer når
du har rengjort området ved parkeringssensorene, henvend deg til Fiats
servicenett.
Permanent feil på parkeringssensorene: på displayet blir en dedikert
melding vist i tilfelle av permanent feil i parkeringssensorene. Årsaken til feilen
kan skyldes utilstrekkelig batterispenning eller svikt i det elektriske systemet.
Henvend deg til Fiats servicenett så snart som mulig.
LANE ASSISTLANE ASSIST-SYSTEM
Blokkert ryggekamera: displayet viser en dedikert melding i nærvær av skitt
på frontruten som kan forstyrre riktig bruk av kameraet. Rens frontruten med en
myk, ren klut, og vær forsiktig slik at du ikke riper glasset. Hvis feilen vedvarer,
henvend deg til Fiats servicenett så snart som mulig.
66
BLI KJENT MED INSTRUMENTPANELET

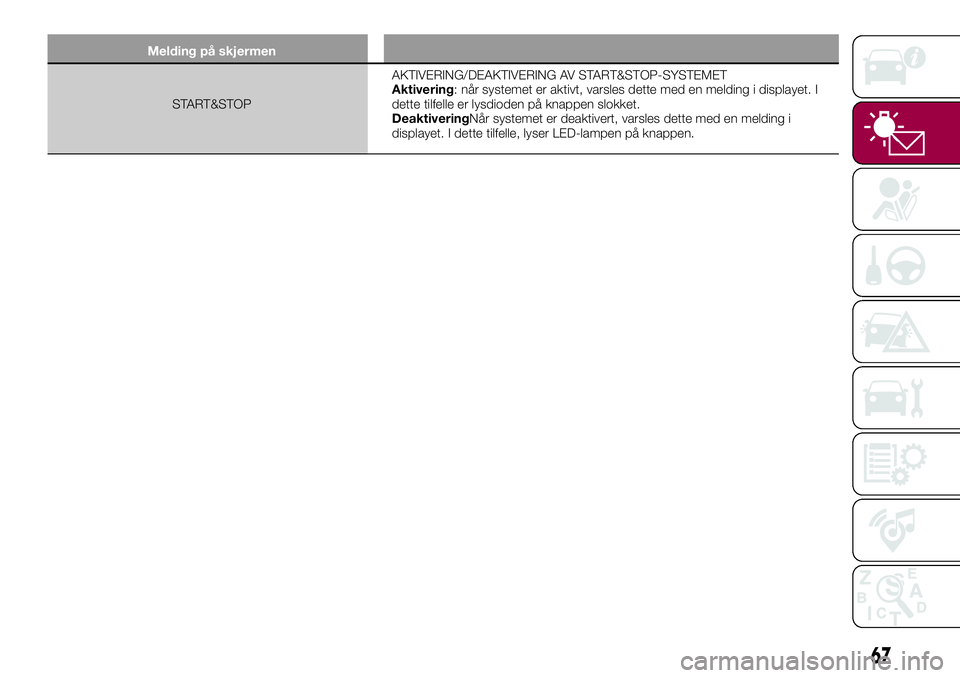

Melding på skjermen
START&STOPAKTIVERING/DEAKTIVERING AV START&STOP-SYSTEMET
Aktivering: når systemet er aktivt, varsles dette med en melding i displayet. I
dette tilfelle er lysdioden på knappen slokket.
DeaktiveringNår systemet er deaktivert, varsles dette med en melding i
displayet. I dette tilfelle, lyser LED-lampen på knappen.
67

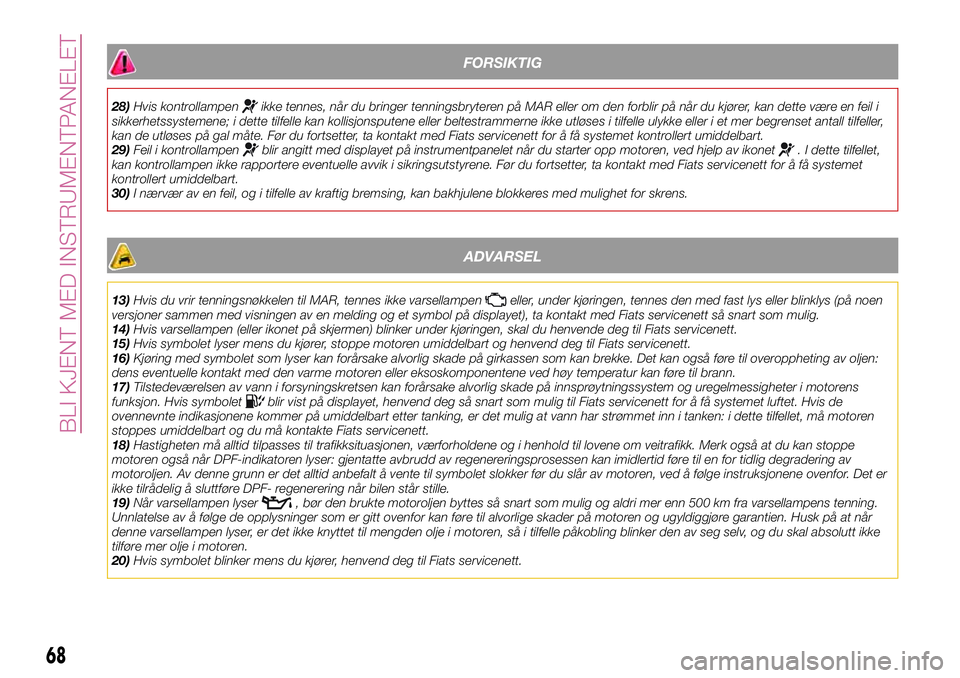

FORSIKTIG
28)Hvis kontrollampenikke tennes, når du bringer tenningsbryteren på MAR eller om den forblir på når du kjører, kan dette være en feil i
sikkerhetssystemene; i dette tilfelle kan kollisjonsputene eller beltestrammerne ikke utløses i tilfelle ulykke eller i et mer begrenset antall tilfeller,
kan de utløses på gal måte. Før du fortsetter, ta kontakt med Fiats servicenett for å få systemet kontrollert umiddelbart.
29)Feil i kontrollampen
blir angitt med displayet på instrumentpanelet når du starter opp motoren, ved hjelp av ikonet. I dette tilfellet,
kan kontrollampen ikke rapportere eventuelle avvik i sikringsutstyrene. Før du fortsetter, ta kontakt med Fiats servicenett for å få systemet
kontrollert umiddelbart.
30)I nærvær av en feil, og i tilfelle av kraftig bremsing, kan bakhjulene blokkeres med mulighet for skrens.
ADVARSEL
13)Hvis du vrir tenningsnøkkelen til MAR, tennes ikke varsellampeneller, under kjøringen, tennes den med fast lys eller blinklys (på noen
versjoner sammen med visningen av en melding og et symbol på displayet), ta kontakt med Fiats servicenett så snart som mulig.
14)Hvis varsellampen (eller ikonet på skjermen) blinker under kjøringen, skal du henvende deg til Fiats servicenett.
15)Hvis symbolet lyser mens du kjører, stoppe motoren umiddelbart og henvend deg til Fiats servicenett.
16)Kjøring med symbolet som lyser kan forårsake alvorlig skade på girkassen som kan brekke. Det kan også føre til overoppheting av oljen:
dens eventuelle kontakt med den varme motoren eller eksoskomponentene ved høy temperatur kan føre til brann.
17)Tilstedeværelsen av vann i forsyningskretsen kan forårsake alvorlig skade på innsprøytningssystem og uregelmessigheter i motorens
funksjon. Hvis symbolet
blir vist på displayet, henvend deg så snart som mulig til Fiats servicenett for å få systemet luftet. Hvis de
ovennevnte indikasjonene kommer på umiddelbart etter tanking, er det mulig at vann har strømmet inn i tanken: i dette tilfellet, må motoren
stoppes umiddelbart og du må kontakte Fiats servicenett.
18)Hastigheten må alltid tilpasses til trafikksituasjonen, værforholdene og i henhold til lovene om veitrafikk. Merk også at du kan stoppe
motoren også når DPF-indikatoren lyser: gjentatte avbrudd av regenereringsprosessen kan imidlertid føre til en for tidlig degradering av
motoroljen. Av denne grunn er det alltid anbefalt å vente til symbolet slokker før du slår av motoren, ved å følge instruksjonene ovenfor. Det er
ikke tilrådelig å sluttføre DPF- regenerering når bilen står stille.
19)Når varsellampen lyser
, bør den brukte motoroljen byttes så snart som mulig og aldri mer enn 500 km fra varsellampens tenning.
Unnlatelse av å følge de opplysninger som er gitt ovenfor kan føre til alvorlige skader på motoren og ugyldiggjøre garantien. Husk på at når
denne varsellampen lyser, er det ikke knyttet til mengden olje i motoren, så i tilfelle påkobling blinker den av seg selv, og du skal absolutt ikke
tilføre mer olje i motoren.
20)Hvis symbolet blinker mens du kjører, henvend deg til Fiats servicenett.
68
BLI KJENT MED INSTRUMENTPANELET

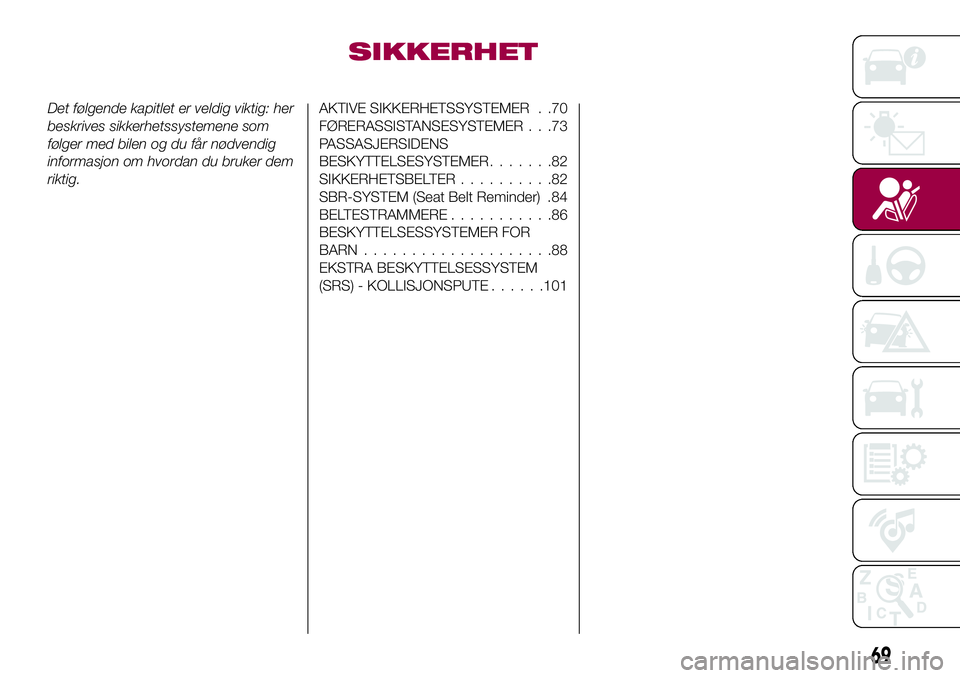

SIKKERHET
Det følgende kapitlet er veldig viktig: her
beskrives sikkerhetssystemene som
følger med bilen og du får nødvendig
informasjon om hvordan du bruker dem
riktig.AKTIVE SIKKERHETSSYSTEMER . .70
FØRERASSISTANSESYSTEMER . . .73
PASSASJERSIDENS
BESKYTTELSESYSTEMER.......82
SIKKERHETSBELTER..........82
SBR-SYSTEM (Seat Belt Reminder) .84
BELTESTRAMMERE...........86
BESKYTTELSESSYSTEMER FOR
BARN....................88
EKSTRA BESKYTTELSESSYSTEM
(SRS) - KOLLISJONSPUTE......101
69

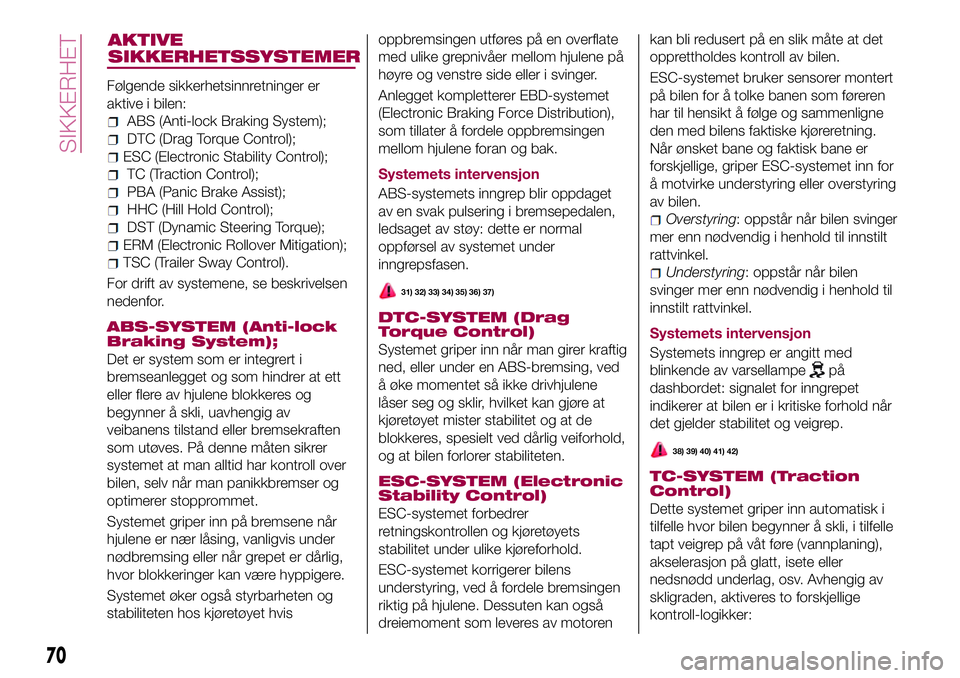

AKTIVE
SIKKERHETSSYSTEMER
Følgende sikkerhetsinnretninger er
aktive i bilen:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HHC (Hill Hold Control);
DST (Dynamic Steering Torque);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
For drift av systemene, se beskrivelsen
nedenfor.
ABS-SYSTEM (Anti-lock
Braking System);
Det er system som er integrert i
bremseanlegget og som hindrer at ett
eller flere av hjulene blokkeres og
begynner å skli, uavhengig av
veibanens tilstand eller bremsekraften
som utøves. På denne måten sikrer
systemet at man alltid har kontroll over
bilen, selv når man panikkbremser og
optimerer stopprommet.
Systemet griper inn på bremsene når
hjulene er nær låsing, vanligvis under
nødbremsing eller når grepet er dårlig,
hvor blokkeringer kan være hyppigere.
Systemet øker også styrbarheten og
stabiliteten hos kjøretøyet hvisoppbremsingen utføres på en overflate
med ulike grepnivåer mellom hjulene på
høyre og venstre side eller i svinger.
Anlegget kompletterer EBD-systemet
(Electronic Braking Force Distribution),
som tillater å fordele oppbremsingen
mellom hjulene foran og bak.
Systemets intervensjon
ABS-systemets inngrep blir oppdaget
av en svak pulsering i bremsepedalen,
ledsaget av støy: dette er normal
oppførsel av systemet under
inngrepsfasen.
31) 32) 33) 34) 35) 36) 37)
DTC-SYSTEM (Drag
Torque Control)
Systemet griper inn når man girer kraftig
ned, eller under en ABS-bremsing, ved
å øke momentet så ikke drivhjulene
låser seg og sklir, hvilket kan gjøre at
kjøretøyet mister stabilitet og at de
blokkeres, spesielt ved dårlig veiforhold,
og at bilen forlorer stabiliteten.
ESC-SYSTEM (Electronic
Stability Control)
ESC-systemet forbedrer
retningskontrollen og kjøretøyets
stabilitet under ulike kjøreforhold.
ESC-systemet korrigerer bilens
understyring, ved å fordele bremsingen
riktig på hjulene. Dessuten kan også
dreiemoment som leveres av motorenkan bli redusert på en slik måte at det
opprettholdes kontroll av bilen.
ESC-systemet bruker sensorer montert
på bilen for å tolke banen som føreren
har til hensikt å følge og sammenligne
den med bilens faktiske kjøreretning.
Når ønsket bane og faktisk bane er
forskjellige, griper ESC-systemet inn for
å motvirke understyring eller overstyring
av bilen.
Overstyring: oppstår når bilen svinger
mer enn nødvendig i henhold til innstilt
rattvinkel.
Understyring: oppstår når bilen
svinger mer enn nødvendig i henhold til
innstilt rattvinkel.
Systemets intervensjon
Systemets inngrep er angitt med
blinkende av varsellampe
på
dashbordet: signalet for inngrepet
indikerer at bilen er i kritiske forhold når
det gjelder stabilitet og veigrep.
38) 39) 40) 41) 42)
TC-SYSTEM (Traction
Control)
Dette systemet griper inn automatisk i
tilfelle hvor bilen begynner å skli, i tilfelle
tapt veigrep på våt føre (vannplaning),
akselerasjon på glatt, isete eller
nedsnødd underlag, osv. Avhengig av
skligraden, aktiveres to forskjellige
kontroll-logikker:
70
SIKKERHET
