2017 FIAT 500X Drift- og vedlikeholdshåndbok (in Norwegian)

191

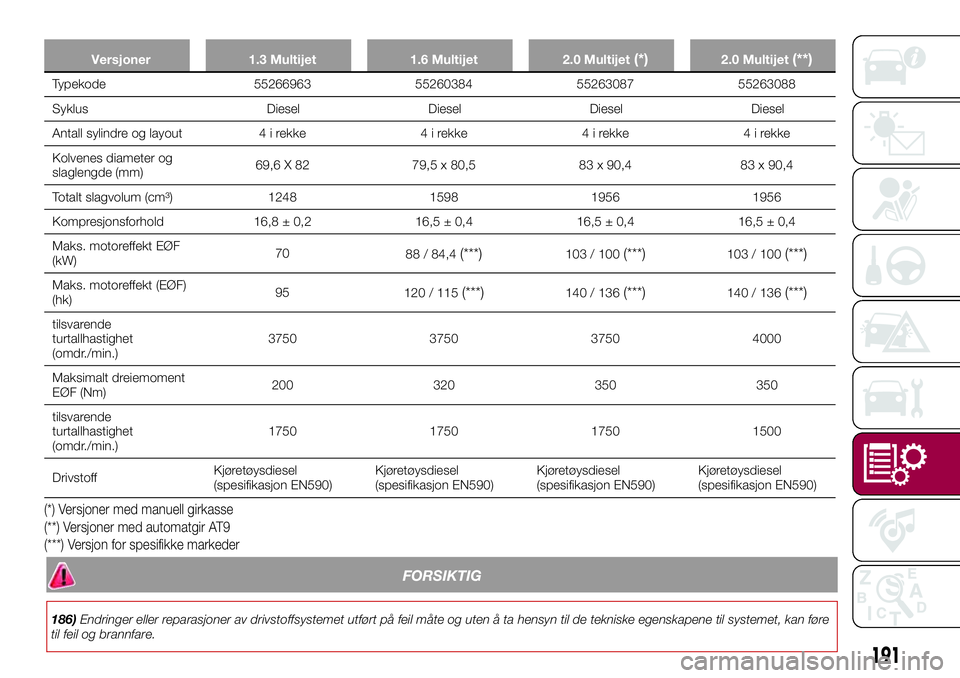

Versjoner 1.3 Multijet 1.6 Multijet 2.0 Multijet(*)2.0 Multijet(**)
Typekode 55266963 55260384 55263087 55263088
Syklus Diesel Diesel Diesel Diesel
Antall sylindre og layout 4 i rekke 4 i rekke 4 i rekke 4 i rekke
Kolvenes diameter og
slaglengde (mm)69,6 X 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Totalt slagvolum (cm³) 1248 1598 1956 1956
Kompresjonsforhold 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Maks. motoreffekt EØF
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Maks. motoreffekt (EØF)
(hk)95
120 / 115(***)140 / 136(***)140 / 136(***)
tilsvarende
turtallhastighet
(omdr./min.)3750 3750 3750 4000
Maksimalt dreiemoment
EØF (Nm)200 320 350 350
tilsvarende
turtallhastighet
(omdr./min.)1750 1750 1750 1500
DrivstoffKjøretøysdiesel
(spesifikasjon EN590)Kjøretøysdiesel
(spesifikasjon EN590)Kjøretøysdiesel
(spesifikasjon EN590)Kjøretøysdiesel
(spesifikasjon EN590)
(*) Versjoner med manuell girkasse
(**) Versjoner med automatgir AT9
(***) Versjon for spesifikke markeder
FORSIKTIG
186)Endringer eller reparasjoner av drivstoffsystemet utført på feil måte og uten å ta hensyn til de tekniske egenskapene til systemet, kan føre
til feil og brannfare.

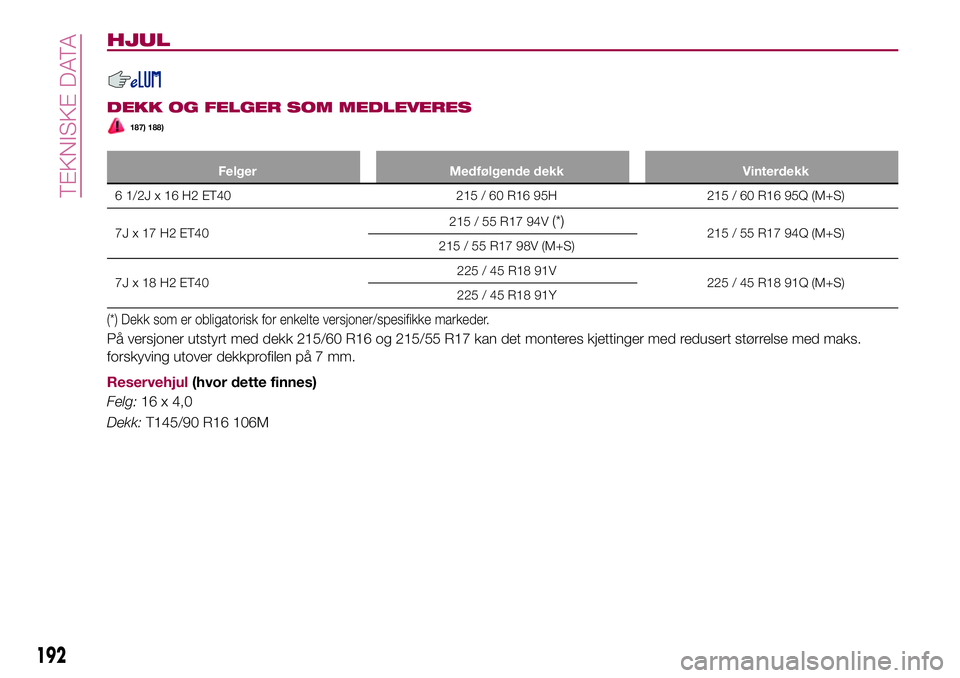

HJUL
DEKK OG FELGER SOM MEDLEVERES
187) 188)
Felger Medfølgende dekk Vinterdekk
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Dekk som er obligatorisk for enkelte versjoner/spesifikke markeder.
På versjoner utstyrt med dekk 215/60 R16 og 215/55 R17 kan det monteres kjettinger med redusert størrelse med maks.
forskyving utover dekkprofilen på 7 mm.
Reservehjul(hvor dette finnes)
Felg:16 x 4,0
Dekk:T145/90 R16 106M
192
TEKNISKE DATA

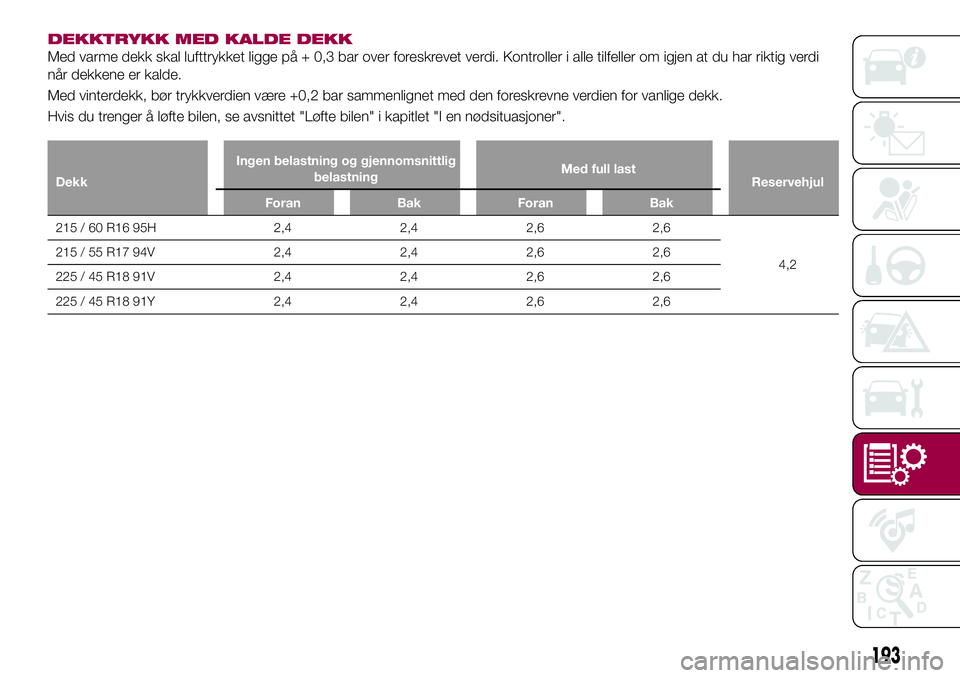

DEKKTRYKK MED KALDE DEKK
Med varme dekk skal lufttrykket ligge på + 0,3 bar over foreskrevet verdi. Kontroller i alle tilfeller om igjen at du har riktig verdi
når dekkene er kalde.
Med vinterdekk, bør trykkverdien være +0,2 bar sammenlignet med den foreskrevne verdien for vanlige dekk.
Hvis du trenger å løfte bilen, se avsnittet "Løfte bilen" i kapitlet "I en nødsituasjoner".
DekkIngen belastning og gjennomsnittlig
belastningMed full last
Reservehjul
Foran Bak Foran Bak
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
193

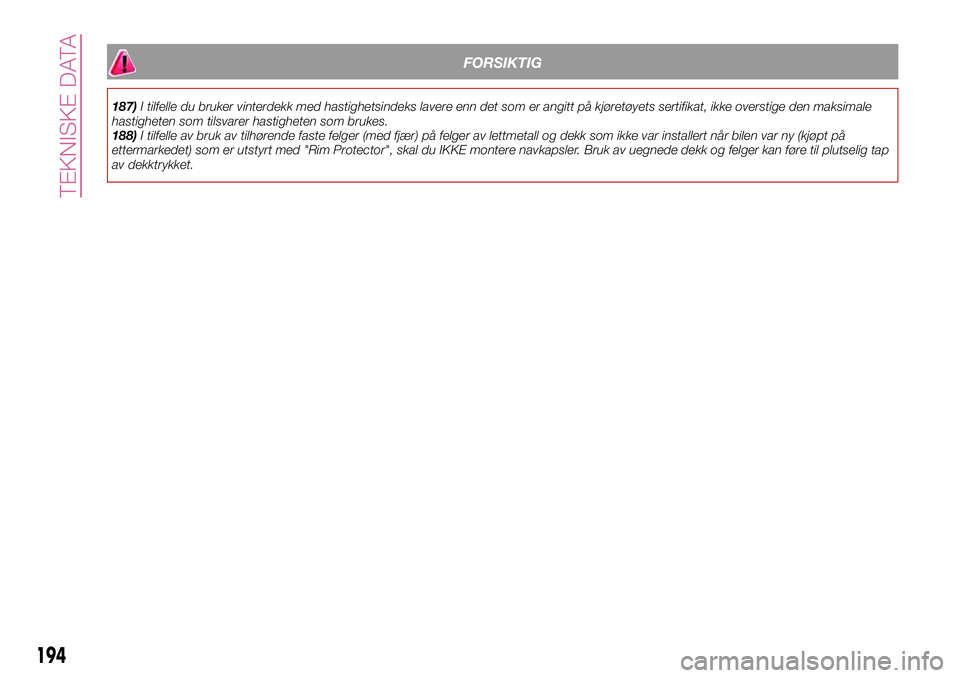

FORSIKTIG
187)I tilfelle du bruker vinterdekk med hastighetsindeks lavere enn det som er angitt på kjøretøyets sertifikat, ikke overstige den maksimale
hastigheten som tilsvarer hastigheten som brukes.
188)I tilfelle av bruk av tilhørende faste felger (med fjær) på felger av lettmetall og dekk som ikke var installert når bilen var ny (kjøpt på
ettermarkedet) som er utstyrt med "Rim Protector", skal du IKKE montere navkapsler. Bruk av uegnede dekk og felger kan føre til plutselig tap
av dekktrykket.
194
TEKNISKE DATA

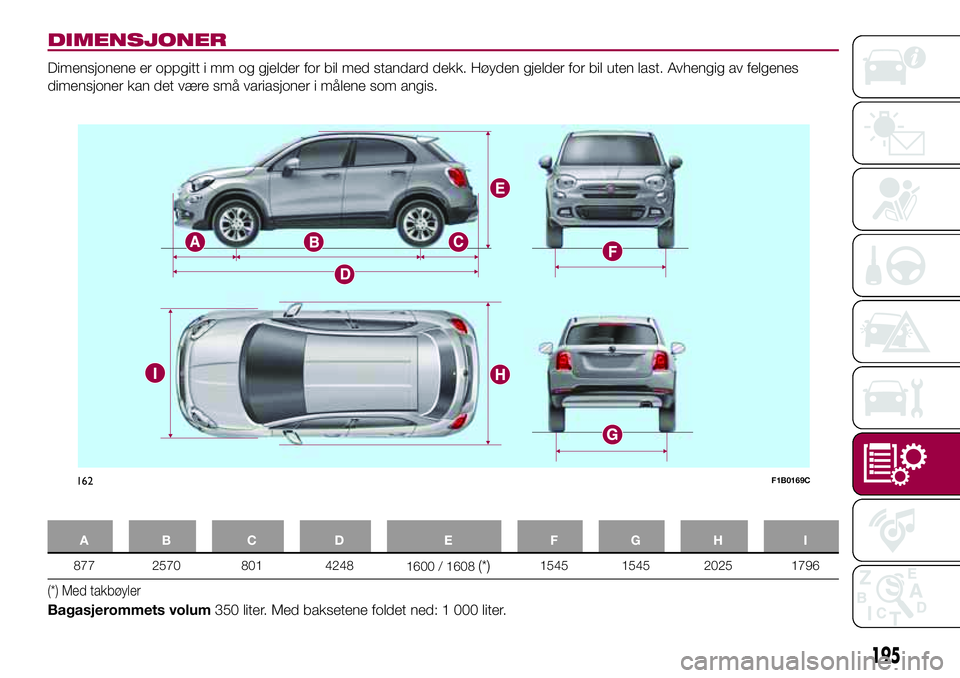

DIMENSJONER
Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk. Høyden gjelder for bil uten last. Avhengig av felgenes
dimensjoner kan det være små variasjoner i målene som angis.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Med takbøyler
Bagasjerommets volum350 liter. Med baksetene foldet ned: 1 000 liter.
162F1B0169C
195

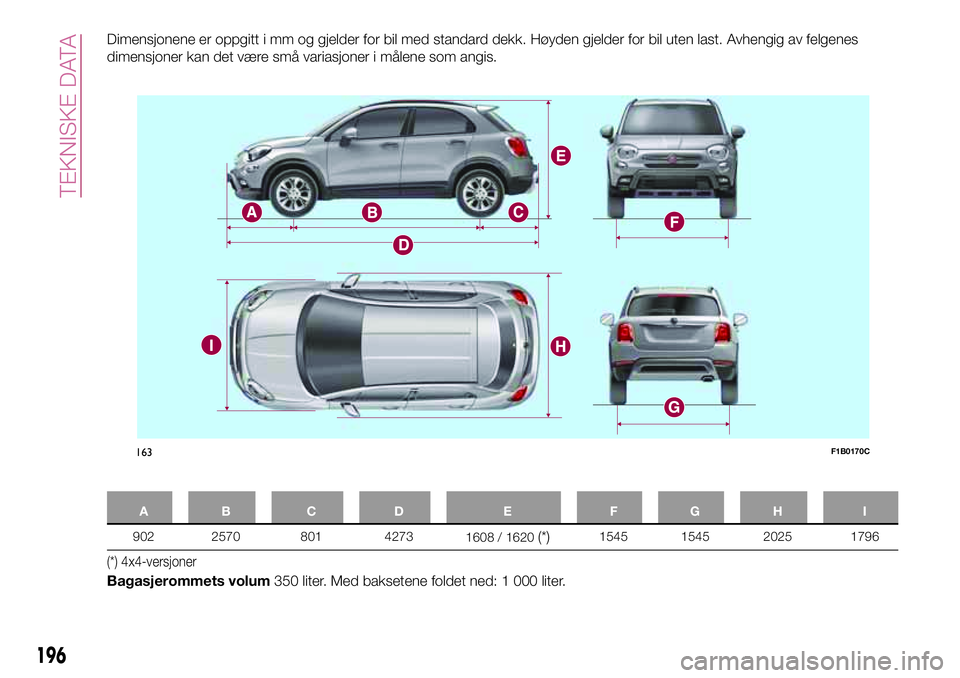

Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk. Høyden gjelder for bil uten last. Avhengig av felgenes
dimensjoner kan det være små variasjoner i målene som angis.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) 4x4-versjoner
Bagasjerommets volum350 liter. Med baksetene foldet ned: 1 000 liter.
163F1B0170C
196
TEKNISKE DATA

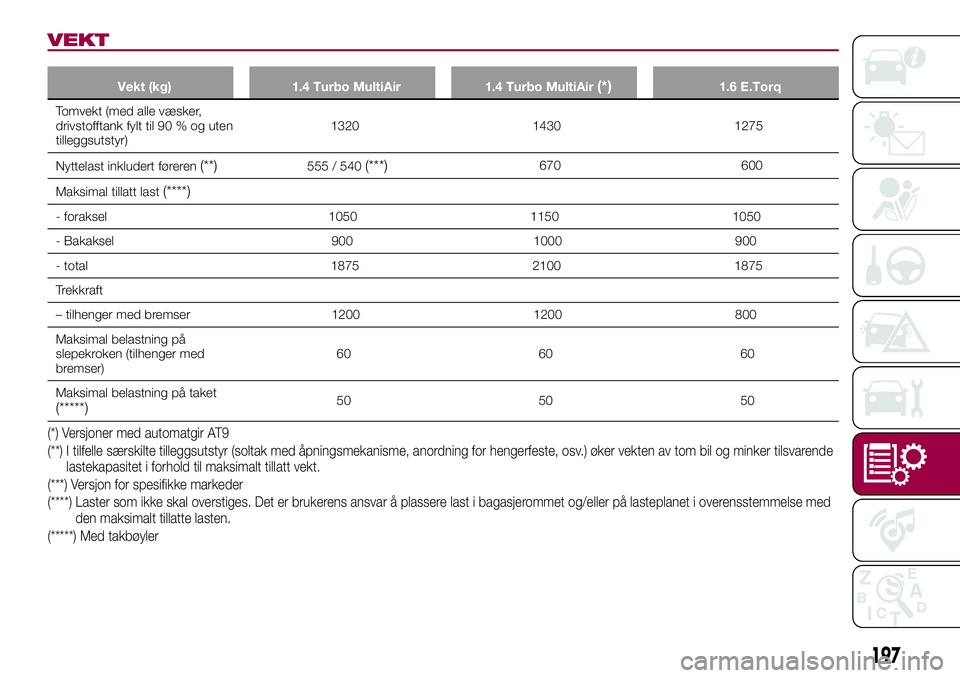

VEKT
Vekt (kg) 1.4 Turbo MultiAir 1.4 Turbo MultiAir(*)1.6 E.Torq
Tomvekt (med alle væsker,
drivstofftank fylt til 90 % og uten
tilleggsutstyr)1320 1430 1275
Nyttelast inkludert føreren
(**)555 / 540(***)670 600
Maksimal tillatt last
(****)
- foraksel 1050 1150 1050
- Bakaksel 900 1000 900
- total 1875 2100 1875
Trekkraft
– tilhenger med bremser 1200 1200 800
Maksimal belastning på
slepekroken (tilhenger med
bremser)60 60 60
Maksimal belastning på taket
(*****)50 50 50
(*) Versjoner med automatgir AT9
(**) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker tilsvarende
lastekapasitet i forhold til maksimalt tillatt vekt.
(***) Versjon for spesifikke markeder
(****) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med
den maksimalt tillatte lasten.
(*****) Med takbøyler
197

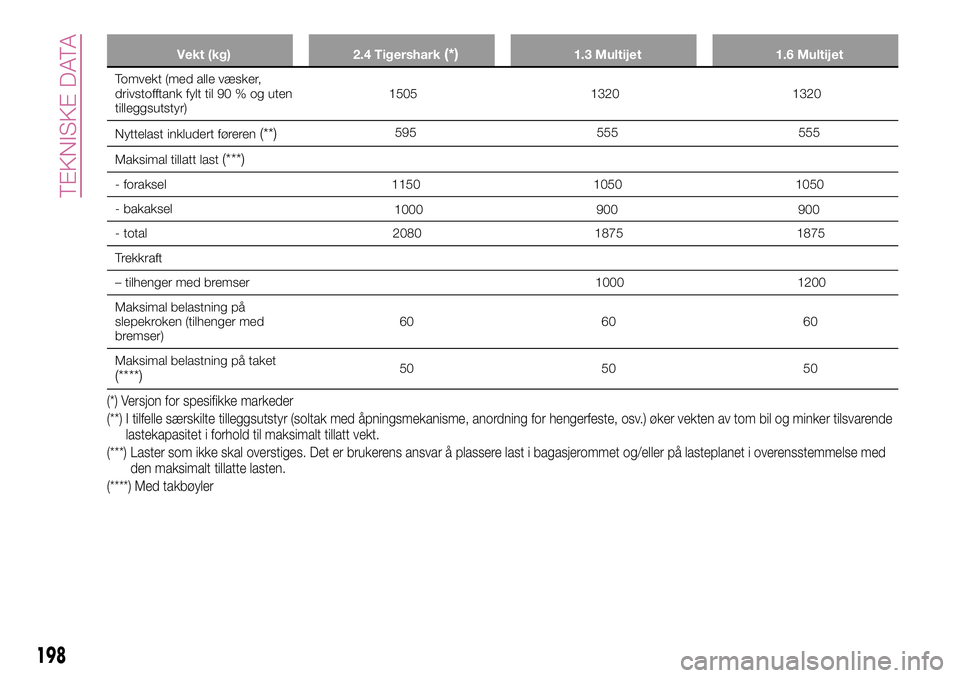

Vekt (kg) 2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Tomvekt (med alle væsker,
drivstofftank fylt til 90 % og uten
tilleggsutstyr)1505 1320 1320
Nyttelast inkludert føreren
(**)595 555 555
Maksimal tillatt last
(***)
- foraksel 1150 1050 1050
- bakaksel
1000 900 900
- total 2080 1875 1875
Trekkraft
– tilhenger med bremser 1000 1200
Maksimal belastning på
slepekroken (tilhenger med
bremser)60 60 60
Maksimal belastning på taket
(****)50 50 50
(*) Versjon for spesifikke markeder
(**) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker tilsvarende
lastekapasitet i forhold til maksimalt tillatt vekt.
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med
den maksimalt tillatte lasten.
(****) Med takbøyler
198
TEKNISKE DATA
