2017 FIAT 500X Drift- og vedlikeholdshåndbok (in Norwegian)

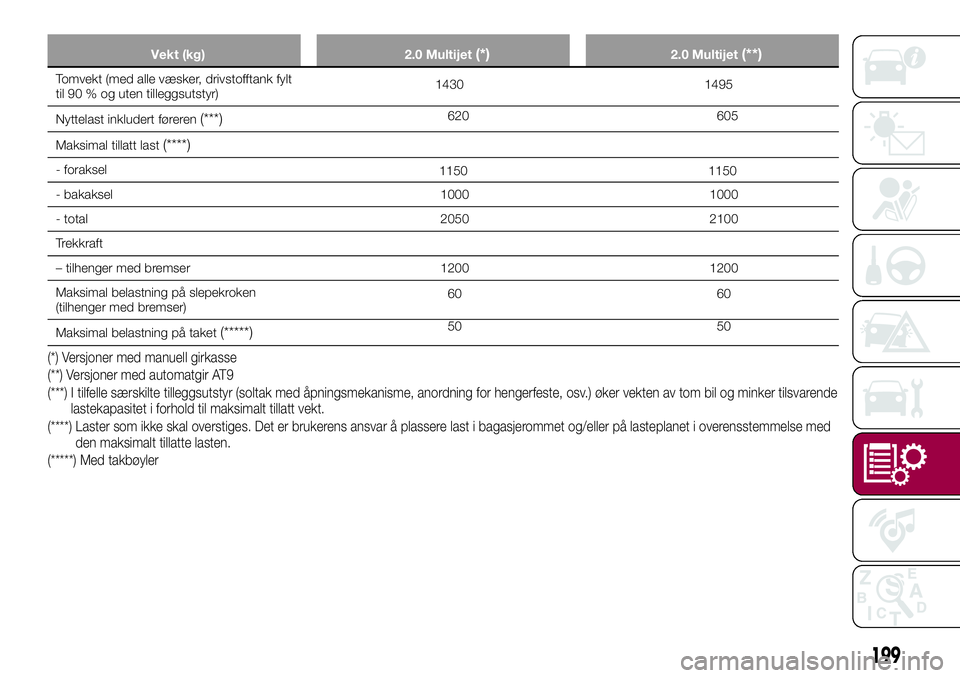

Vekt (kg) 2.0 Multijet(*)2.0 Multijet(**)
Tomvekt (med alle væsker, drivstofftank fylt
til 90 % og uten tilleggsutstyr)1430 1495
Nyttelast inkludert føreren
(***)620 605
Maksimal tillatt last
(****)
- foraksel
1150 1150
- bakaksel 1000 1000
- total 2050 2100
Trekkraft
– tilhenger med bremser 1200 1200
Maksimal belastning på slepekroken
(tilhenger med bremser)60 60
Maksimal belastning på taket
(*****)50 50
(*) Versjoner med manuell girkasse
(**) Versjoner med automatgir AT9
(***) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker tilsvarende
lastekapasitet i forhold til maksimalt tillatt vekt.
(****) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med
den maksimalt tillatte lasten.
(*****) Med takbøyler
199

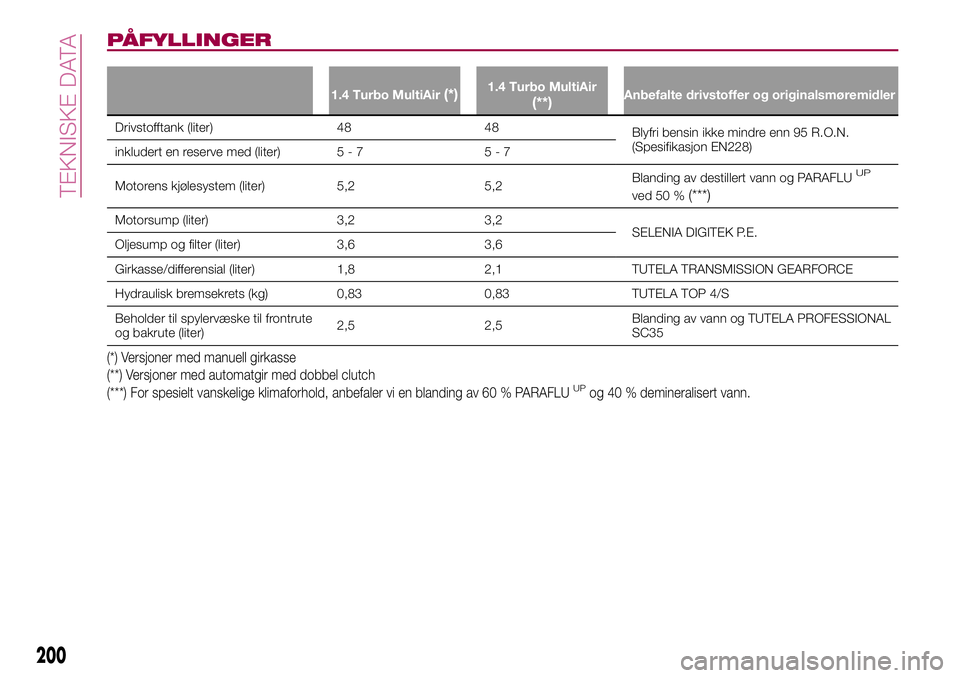

PÅFYLLINGER
1.4 Turbo MultiAir(*)1.4 Turbo MultiAir(**)Anbefalte drivstoffer og originalsmøremidler
Drivstofftank (liter) 48 48
Blyfri bensin ikke mindre enn 95 R.O.N.
(Spesifikasjon EN228)
inkludert en reserve med (liter) 5 - 7 5 - 7
Motorens kjølesystem (liter) 5,2 5,2Blanding av destillert vann og PARAFLU
UP
ved 50 %(***)
Motorsump (liter) 3,2 3,2
SELENIA DIGITEK P.E.
Oljesump og filter (liter) 3,6 3,6
Girkasse/differensial (liter) 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bremsekrets (kg) 0,83 0,83 TUTELA TOP 4/S
Beholder til spylervæske til frontrute
og bakrute (liter)2,5 2,5Blanding av vann og TUTELA PROFESSIONAL
SC35
(*) Versjoner med manuell girkasse
(**) Versjoner med automatgir med dobbel clutch
(***) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLU
UPog 40 % demineralisert vann.
200
TEKNISKE DATA

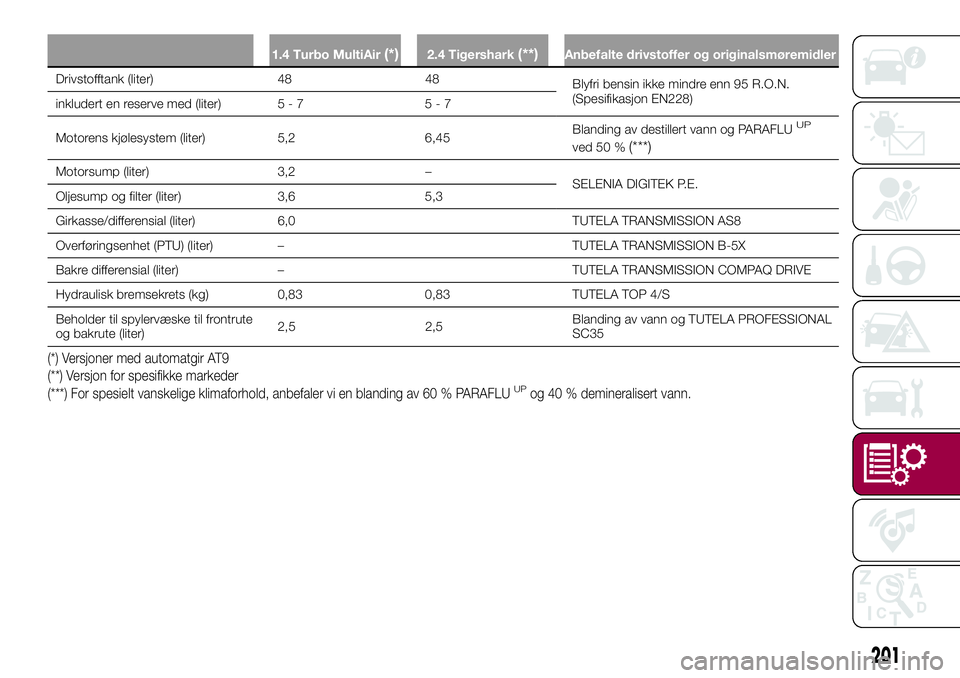

1.4 Turbo MultiAir(*)2.4 Tigershark(**)Anbefalte drivstoffer og originalsmøremidler
Drivstofftank (liter) 48 48
Blyfri bensin ikke mindre enn 95 R.O.N.
(Spesifikasjon EN228)
inkludert en reserve med (liter) 5 - 7 5 - 7
Motorens kjølesystem (liter) 5,2 6,45Blanding av destillert vann og PARAFLU
UP
ved 50 %(***)
Motorsump (liter) 3,2 –
SELENIA DIGITEK P.E.
Oljesump og filter (liter) 3,6 5,3
Girkasse/differensial (liter) 6,0 TUTELA TRANSMISSION AS8
Overføringsenhet (PTU) (liter) – TUTELA TRANSMISSION B-5X
Bakre differensial (liter) – TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisk bremsekrets (kg) 0,83 0,83 TUTELA TOP 4/S
Beholder til spylervæske til frontrute
og bakrute (liter)2,5 2,5Blanding av vann og TUTELA PROFESSIONAL
SC35
(*) Versjoner med automatgir AT9
(**) Versjon for spesifikke markeder
(***) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLU
UPog 40 % demineralisert vann.
201

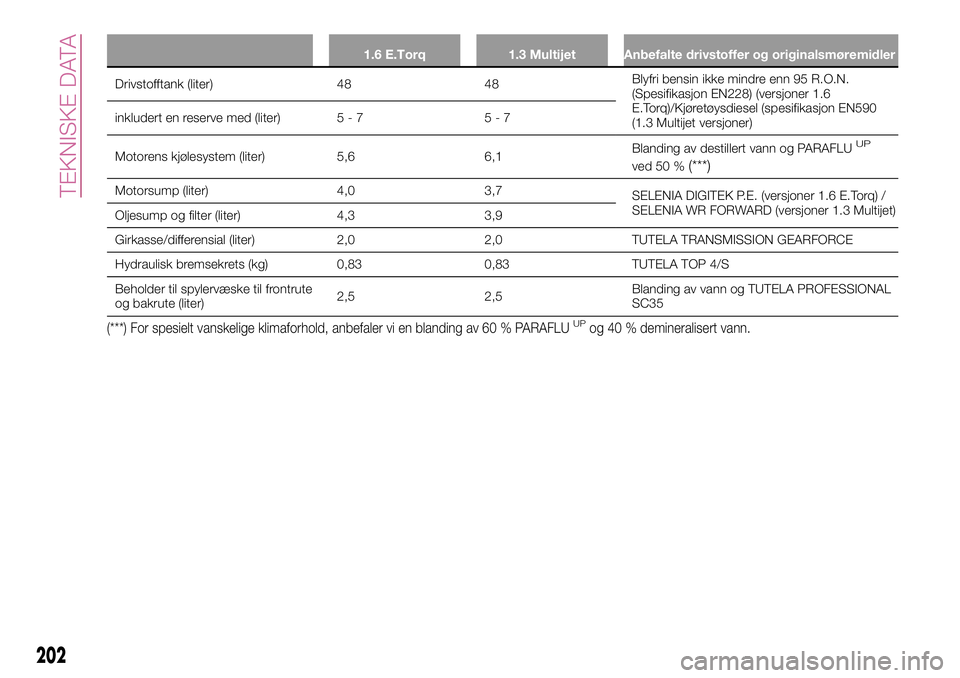

1.6 E.Torq 1.3 Multijet Anbefalte drivstoffer og originalsmøremidler
Drivstofftank (liter) 48 48Blyfri bensin ikke mindre enn 95 R.O.N.
(Spesifikasjon EN228) (versjoner 1.6
E.Torq)/Kjøretøysdiesel (spesifikasjon EN590
(1.3 Multijet versjoner) inkludert en reserve med (liter) 5 - 7 5 - 7
Motorens kjølesystem (liter) 5,6 6,1Blanding av destillert vann og PARAFLU
UP
ved 50 %(***)
Motorsump (liter) 4,0 3,7
SELENIA DIGITEK P.E. (versjoner 1.6 E.Torq) /
SELENIA WR FORWARD (versjoner 1.3 Multijet)
Oljesump og filter (liter) 4,3 3,9
Girkasse/differensial (liter) 2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bremsekrets (kg) 0,83 0,83 TUTELA TOP 4/S
Beholder til spylervæske til frontrute
og bakrute (liter)2,5 2,5Blanding av vann og TUTELA PROFESSIONAL
SC35
(***) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLUUPog 40 % demineralisert vann.
202
TEKNISKE DATA

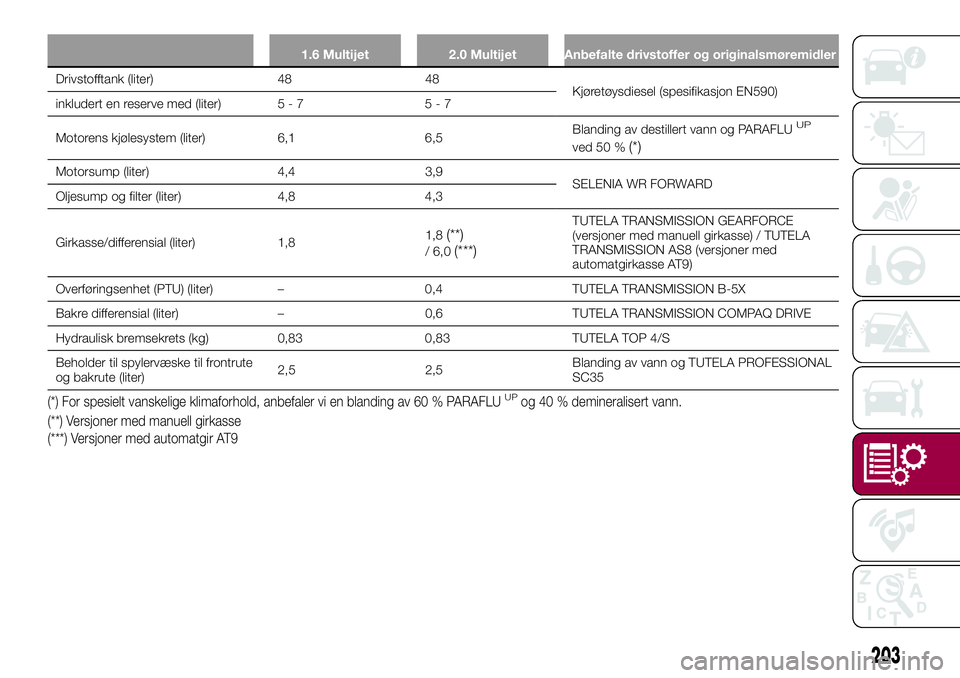

1.6 Multijet 2.0 Multijet Anbefalte drivstoffer og originalsmøremidler
Drivstofftank (liter) 48 48
Kjøretøysdiesel (spesifikasjon EN590)
inkludert en reserve med (liter) 5 - 7 5 - 7
Motorens kjølesystem (liter) 6,1 6,5Blanding av destillert vann og PARAFLU
UP
ved 50 %(*)
Motorsump (liter) 4,4 3,9
SELENIA WR FORWARD
Oljesump og filter (liter) 4,8 4,3
Girkasse/differensial (liter) 1,81,8
(**)/ 6,0(***)
TUTELA TRANSMISSION GEARFORCE
(versjoner med manuell girkasse) / TUTELA
TRANSMISSION AS8 (versjoner med
automatgirkasse AT9)
Overføringsenhet (PTU) (liter) – 0,4 TUTELA TRANSMISSION B-5X
Bakre differensial (liter) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisk bremsekrets (kg) 0,83 0,83 TUTELA TOP 4/S
Beholder til spylervæske til frontrute
og bakrute (liter)2,5 2,5Blanding av vann og TUTELA PROFESSIONAL
SC35
(*) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLUUPog 40 % demineralisert vann.
(**) Versjoner med manuell girkasse
(***) Versjoner med automatgir AT9
203

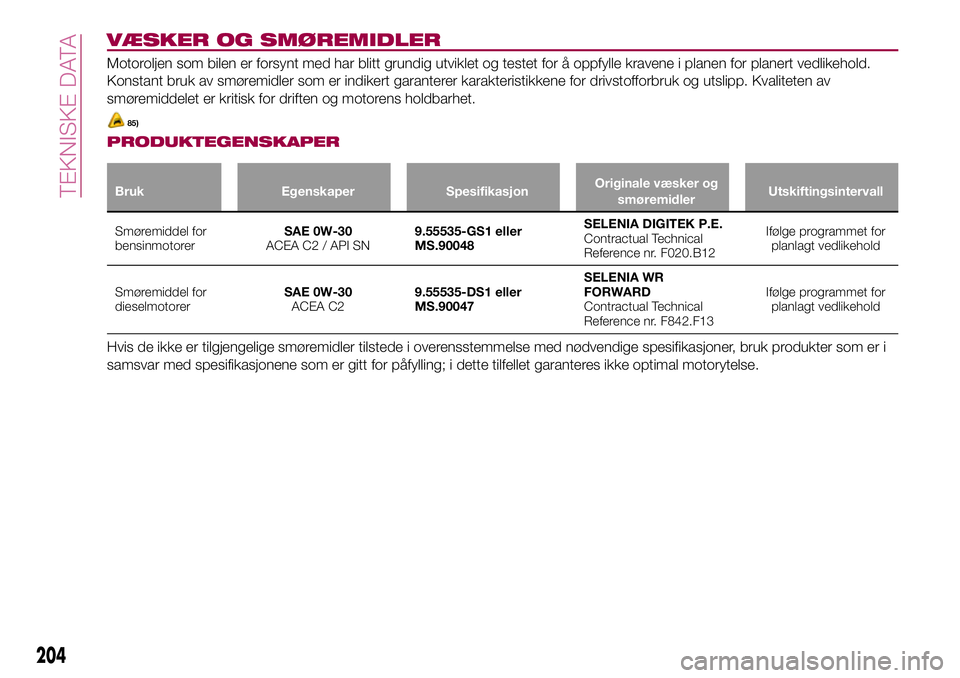

VÆSKER OG SMØREMIDLER
Motoroljen som bilen er forsynt med har blitt grundig utviklet og testet for å oppfylle kravene i planen for planert vedlikehold.
Konstant bruk av smøremidler som er indikert garanterer karakteristikkene for drivstofforbruk og utslipp. Kvaliteten av
smøremiddelet er kritisk for driften og motorens holdbarhet.
PRODUKTEGENSKAPER
Bruk Egenskaper SpesifikasjonOriginale væsker og
smøremidlerUtskiftingsintervall
Smøremiddel for
bensinmotorerSAE 0W-30
ACEA C2 / API SN9.55535-GS1 eller
MS.90048SELENIA DIGITEK P.E.
Contractual Technical
Reference nr. F020.B12Ifølge programmet for
planlagt vedlikehold
Smøremiddel for
dieselmotorerSAE 0W-30
ACEA C29.55535-DS1 eller
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference nr. F842.F13Ifølge programmet for
planlagt vedlikehold
Hvis de ikke er tilgjengelige smøremidler tilstede i overensstemmelse med nødvendige spesifikasjoner, bruk produkter som er i
samsvar med spesifikasjonene som er gitt for påfylling; i dette tilfellet garanteres ikke optimal motorytelse.
204
TEKNISKE DATA
85)

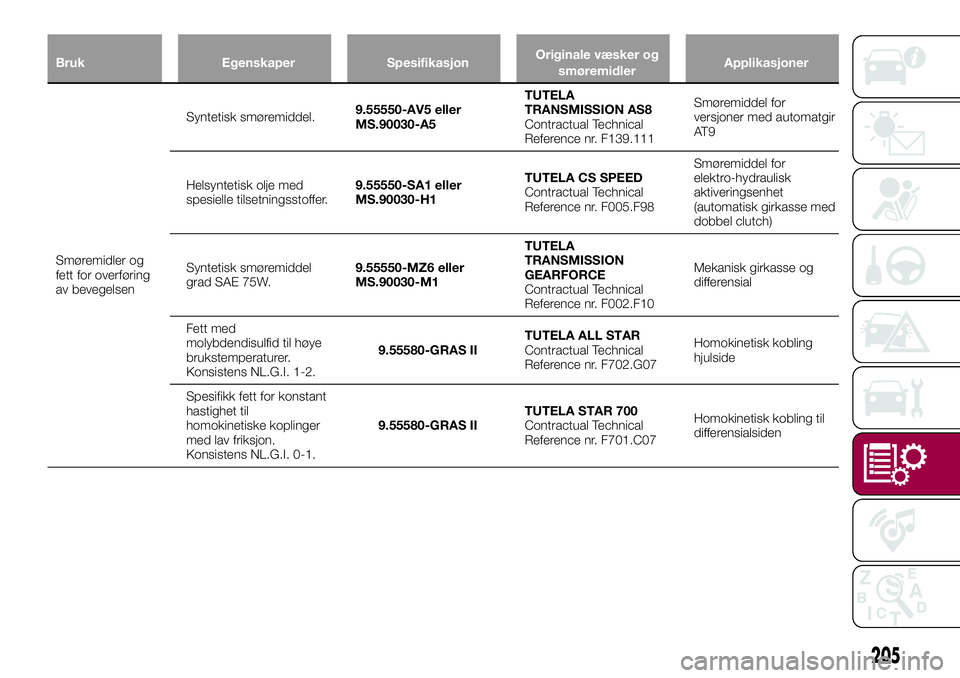

Bruk Egenskaper SpesifikasjonOriginale væsker og
smøremidlerApplikasjoner
Smøremidler og
fett for overføring
av bevegelsenSyntetisk smøremiddel.9.55550-AV5 eller
MS.90030-A5TUTELA
TRANSMISSION AS8
Contractual Technical
Reference nr. F139.111Smøremiddel for
versjoner med automatgir
AT 9
Helsyntetisk olje med
spesielle tilsetningsstoffer.9.55550-SA1 eller
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference nr. F005.F98Smøremiddel for
elektro-hydraulisk
aktiveringsenhet
(automatisk girkasse med
dobbel clutch)
Syntetisk smøremiddel
grad SAE 75W.9.55550-MZ6 eller
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference nr. F002.F10Mekanisk girkasse og
differensial
Fett med
molybdendisulfid til høye
brukstemperaturer.
Konsistens NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference nr. F702.G07Homokinetisk kobling
hjulside
Spesifikk fett for konstant
hastighet til
homokinetiske koplinger
med lav friksjon.
Konsistens NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference nr. F701.C07Homokinetisk kobling til
differensialsiden
205

Bruk Egenskaper SpesifikasjonOriginale væsker og
smøremidlerApplikasjoner
BremsevæskeSyntetisk væske for
bremse- og
clutchsystemer. Overgår
spesifikasjonene: FMVSS
nr. 116 DOT 4, ISO 4925
SAE J1704.9.55597 eller
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F001.A93Hydrauliske bremser og
hydraulisk clutch
RadiatorvernBeskyttelse med
rødfarget frysevæske
basert på monoetylen
glykol med organisk
formel. Overgår CUNA
NC 956-16, ASTM D
3306.9.55523 eller
MS.90032PARAFLU
UP
Contractual Technical
Reference nr. F101.M01Kjølekretsene
prosentandel i bruket: 50%
vann 50 % PARAFLUUP(**)
Spylervæske til
frontruten/bakrutenBlanding av alkoholer og
overflateaktive midler.
Overgår CUNA NC
956-11 spesifikasjonen.9.55522 eller
MS.90043TUTELA
PROFESSIONAL SC35
Contractual Technical
Reference nr. F201.D02Skal brukes ren eller
fortynnet i
vindusspylersystemet
(**) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 %PARAFLUUPog 40 % demineralisert vann.
ADVARSEL
85)Bruk av produkter med egenskaper som er forskjellige fra de som er nevnt ovenfor kan føre til motorskade som ikke dekkes av garantien.
206
TEKNISKE DATA
