2017 FIAT 500X Drift- og vedlikeholdshåndbok (in Norwegian)

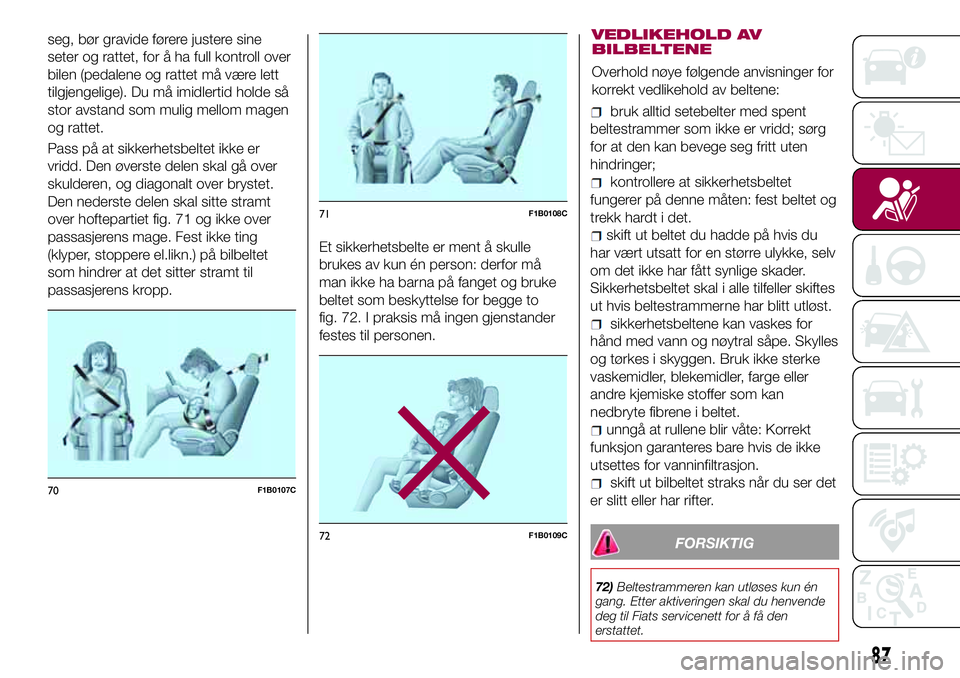

seg, bør gravide førere justere sine
seter og rattet, for å ha full kontroll over
bilen (pedalene og rattet må være lett
tilgjengelige). Du må imidlertid holde så
stor avstand som mulig mellom magen
og rattet.
Pass på at sikkerhetsbeltet ikke er
vridd. Den øverste delen skal gå over
skulderen, og diagonalt over brystet.
Den nederste delen skal sitte stramt
over hoftepartiet fig. 71 og ikke over
passasjerens mage. Fest ikke ting
(klyper, stoppere el.likn.) på bilbeltet
som hindrer at det sitter stramt til
passasjerens kropp.Et sikkerhetsbelte er ment å skulle
brukes av kun én person: derfor må
man ikke ha barna på fanget og bruke
beltet som beskyttelse for begge to
fig. 72. I praksis må ingen gjenstander
festes til personen.VEDLIKEHOLD AV
BILBELTENE
Overhold nøye følgende anvisninger for
korrekt vedlikehold av beltene:
bruk alltid setebelter med spent
beltestrammer som ikke er vridd; sørg
for at den kan bevege seg fritt uten
hindringer;
kontrollere at sikkerhetsbeltet
fungerer på denne måten: fest beltet og
trekk hardt i det.
skift ut beltet du hadde på hvis du
har vært utsatt for en større ulykke, selv
om det ikke har fått synlige skader.
Sikkerhetsbeltet skal i alle tilfeller skiftes
ut hvis beltestrammerne har blitt utløst.
sikkerhetsbeltene kan vaskes for
hånd med vann og nøytral såpe. Skylles
og tørkes i skyggen. Bruk ikke sterke
vaskemidler, blekemidler, farge eller
andre kjemiske stoffer som kan
nedbryte fibrene i beltet.
unngå at rullene blir våte: Korrekt
funksjon garanteres bare hvis de ikke
utsettes for vanninfiltrasjon.
skift ut bilbeltet straks når du ser det
er slitt eller har rifter.
FORSIKTIG
72)Beltestrammeren kan utløses kun én
gang. Etter aktiveringen skal du henvende
deg til Fiats servicenett for å få den
erstattet.
70F1B0107C
71F1B0108C
72F1B0109C
87

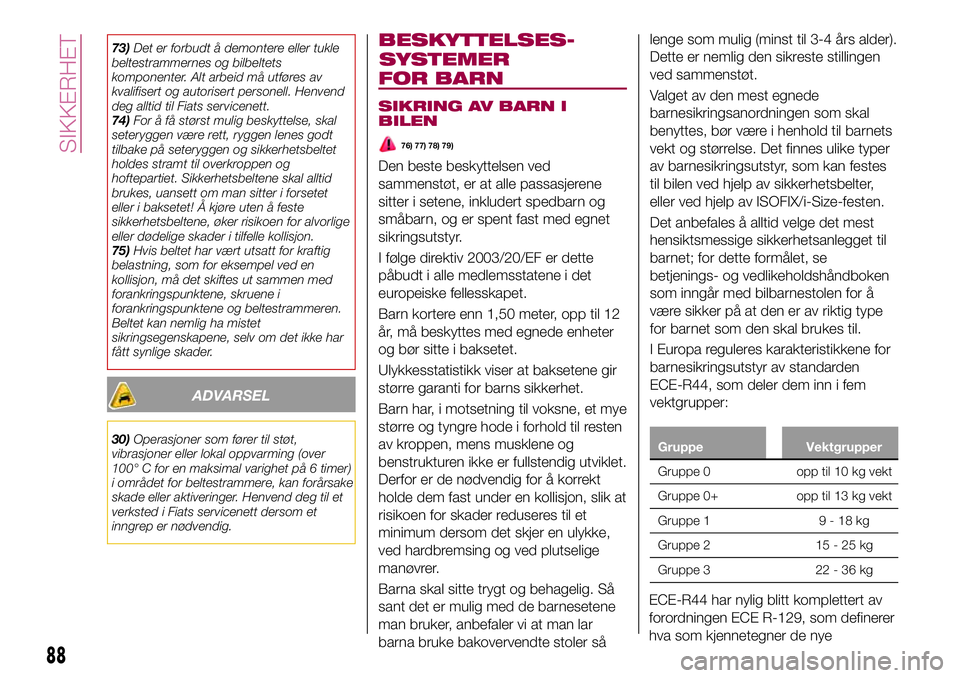

73)Det er forbudt å demontere eller tukle
beltestrammernes og bilbeltets
komponenter. Alt arbeid må utføres av
kvalifisert og autorisert personell. Henvend
deg alltid til Fiats servicenett.
74)For å få størst mulig beskyttelse, skal
seteryggen være rett, ryggen lenes godt
tilbake på seteryggen og sikkerhetsbeltet
holdes stramt til overkroppen og
hoftepartiet. Sikkerhetsbeltene skal alltid
brukes, uansett om man sitter i forsetet
eller i baksetet! Å kjøre uten å feste
sikkerhetsbeltene, øker risikoen for alvorlige
eller dødelige skader i tilfelle kollisjon.
75)Hvis beltet har vært utsatt for kraftig
belastning, som for eksempel ved en
kollisjon, må det skiftes ut sammen med
forankringspunktene, skruene i
forankringspunktene og beltestrammeren.
Beltet kan nemlig ha mistet
sikringsegenskapene, selv om det ikke har
fått synlige skader.
ADVARSEL
30)Operasjoner som fører til støt,
vibrasjoner eller lokal oppvarming (over
100° C for en maksimal varighet på 6 timer)
i området for beltestrammere, kan forårsake
skade eller aktiveringer. Henvend deg til et
verksted i Fiats servicenett dersom et
inngrep er nødvendig.
BESKYTTELSES-
FOR BARN
SIKRING AV BARN I
BILEN
76) 77) 78) 79)
Den beste beskyttelsen ved
sammenstøt, er at alle passasjerene
sitter i setene, inkludert spedbarn og
småbarn, og er spent fast med egnet
sikringsutstyr.
I følge direktiv 2003/20/EF er dette
påbudt i alle medlemsstatene i det
europeiske fellesskapet.
Barn kortere enn 1,50 meter, opp til 12
år, må beskyttes med egnede enheter
og bør sitte i baksetet.
Ulykkesstatistikk viser at baksetene gir
større garanti for barns sikkerhet.
Barn har, i motsetning til voksne, et mye
større og tyngre hode i forhold til resten
av kroppen, mens musklene og
benstrukturen ikke er fullstendig utviklet.
Derfor er de nødvendig for å korrekt
holde dem fast under en kollisjon, slik at
risikoen for skader reduseres til et
minimum dersom det skjer en ulykke,
ved hardbremsing og ved plutselige
manøvrer.
Barna skal sitte trygt og behagelig. Så
sant det er mulig med de barnesetene
man bruker, anbefaler vi at man lar
barna bruke bakovervendte stoler sålenge som mulig (minst til 3-4 års alder).
Dette er nemlig den sikreste stillingen
ved sammenstøt.
Valget av den mest egnede
barnesikringsanordningen som skal
benyttes, bør være i henhold til barnets
vekt og størrelse. Det finnes ulike typer
av barnesikringsutstyr, som kan festes
til bilen ved hjelp av sikkerhetsbelter,
eller ved hjelp av ISOFIX/i-Size-festen.
Det anbefales å alltid velge det mest
hensiktsmessige sikkerhetsanlegget til
barnet; for dette formålet, se
betjenings- og vedlikeholdshåndboken
som inngår med bilbarnestolen for å
være sikker på at den er av riktig type
for barnet som den skal brukes til.
I Europa reguleres karakteristikkene for
barnesikringsutstyr av standarden
ECE-R44, som deler dem inn i fem
vektgrupper:
Gruppe Vektgrupper
Gruppe 0 opp til 10 kg vekt
Gruppe 0+ opp til 13 kg vekt
Gruppe 1 9 - 18 kg
Gruppe 2 15 - 25 kg
Gruppe 3 22 - 36 kg
ECE-R44 har nylig blitt komplettert av
forordningen ECE R-129, som definerer
hva som kjennetegner de nye
88
SIKKERHET
SYSTEMER

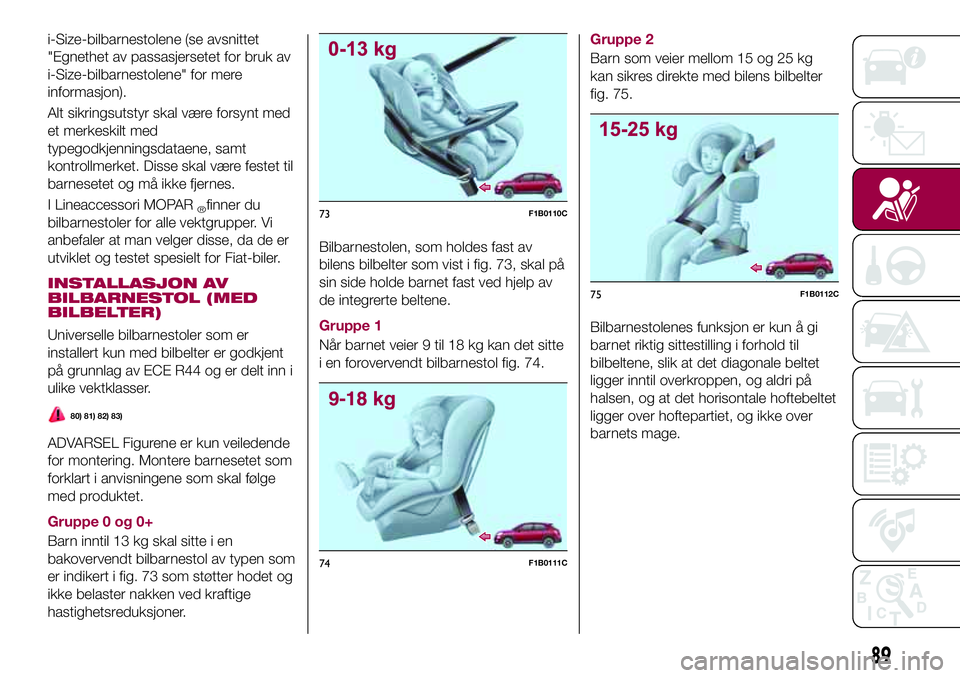

i-Size-bilbarnestolene (se avsnittet
"Egnethet av passasjersetet for bruk av
i-Size-bilbarnestolene" for mere
informasjon).
Alt sikringsutstyr skal være forsynt med
et merkeskilt med
typegodkjenningsdataene, samt
kontrollmerket. Disse skal være festet til
barnesetet og må ikke fjernes.
I Lineaccessori MOPAR
®finner du
bilbarnestoler for alle vektgrupper. Vi
anbefaler at man velger disse, da de er
utviklet og testet spesielt for Fiat-biler.
INSTALLASJON AV
BILBARNESTOL (MED
BILBELTER)
Universelle bilbarnestoler som er
installert kun med bilbelter er godkjent
på grunnlag av ECE R44 og er delt inn i
ulike vektklasser.
80) 81) 82) 83)
ADVARSEL Figurene er kun veiledende
for montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
Gruppe 0 og 0+
Barn inntil 13 kg skal sitte i en
bakovervendt bilbarnestol av typen som
er indikert i fig. 73 som støtter hodet og
ikke belaster nakken ved kraftige
hastighetsreduksjoner.Bilbarnestolen, som holdes fast av
bilens bilbelter som vist i fig. 73, skal på
sin side holde barnet fast ved hjelp av
de integrerte beltene.
Gruppe 1
Når barnet veier 9 til 18 kg kan det sitte
i en forovervendt bilbarnestol fig. 74.Gruppe 2
Barn som veier mellom 15 og 25 kg
kan sikres direkte med bilens bilbelter
fig. 75.
Bilbarnestolenes funksjon er kun å gi
barnet riktig sittestilling i forhold til
bilbeltene, slik at det diagonale beltet
ligger inntil overkroppen, og aldri på
halsen, og at det horisontale hoftebeltet
ligger over hoftepartiet, og ikke over
barnets mage.
73F1B0110C
74F1B0111C
75F1B0112C
89

Når barnet er over 1,50 m høyt, kan det
bruke bilbeltene som de voksne.
76F1B0113C
90
SIKKERHET

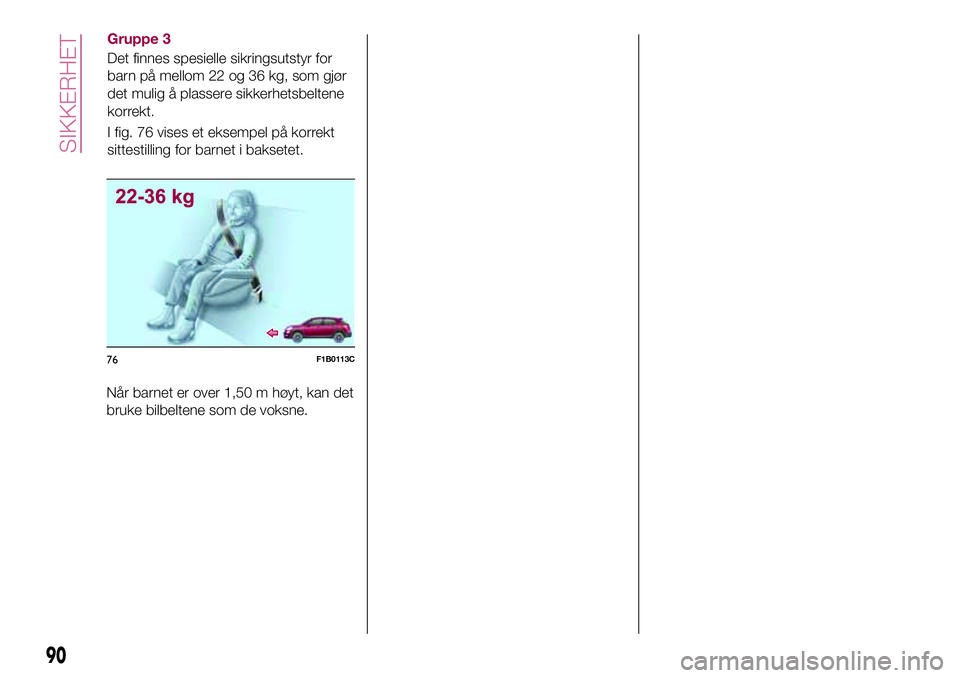

Gruppe 3
Det finnes spesielle sikringsutstyr for
barn på mellom 22 og 36 kg, som gjør
det mulig å plassere sikkerhetsbeltene
korrekt.
I fig. 76 vises et eksempel på korrekt
sittestilling for barnet i baksetet.

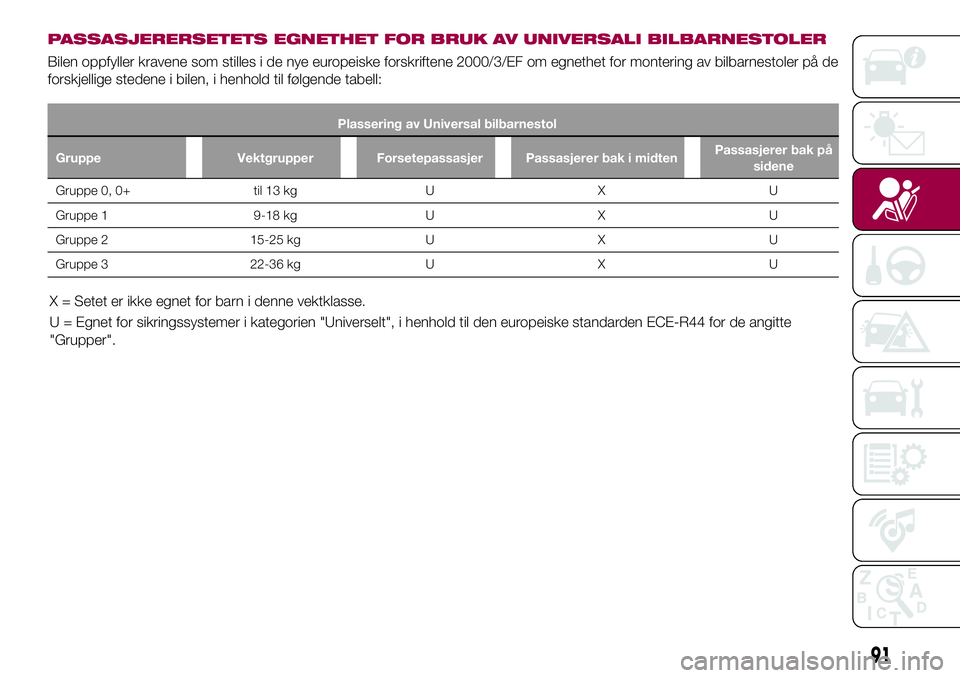

PASSASJERERSETETS EGNETHET FOR BRUK AV UNIVERSALI BILBARNESTOLER
Bilen oppfyller kravene som stilles i de nye europeiske forskriftene 2000/3/EF om egnethet for montering av bilbarnestoler på de
forskjellige stedene i bilen, i henhold til følgende tabell:
Plassering av Universal bilbarnestol
Gruppe Vektgrupper Forsetepassasjer Passasjerer bak i midtenPassasjerer bak på
sidene
Gruppe 0, 0+ til 13 kg U X U
Gruppe 1 9-18 kg U X U
Gruppe 2 15-25 kg U X U
Gruppe 3 22-36 kg U X U
X = Setet er ikke egnet for barn i denne vektklasse.
U = Egnet for sikringssystemer i kategorien "Universelt", i henhold til den europeiske standarden ECE-R44 for de angitte
"Grupper".
91

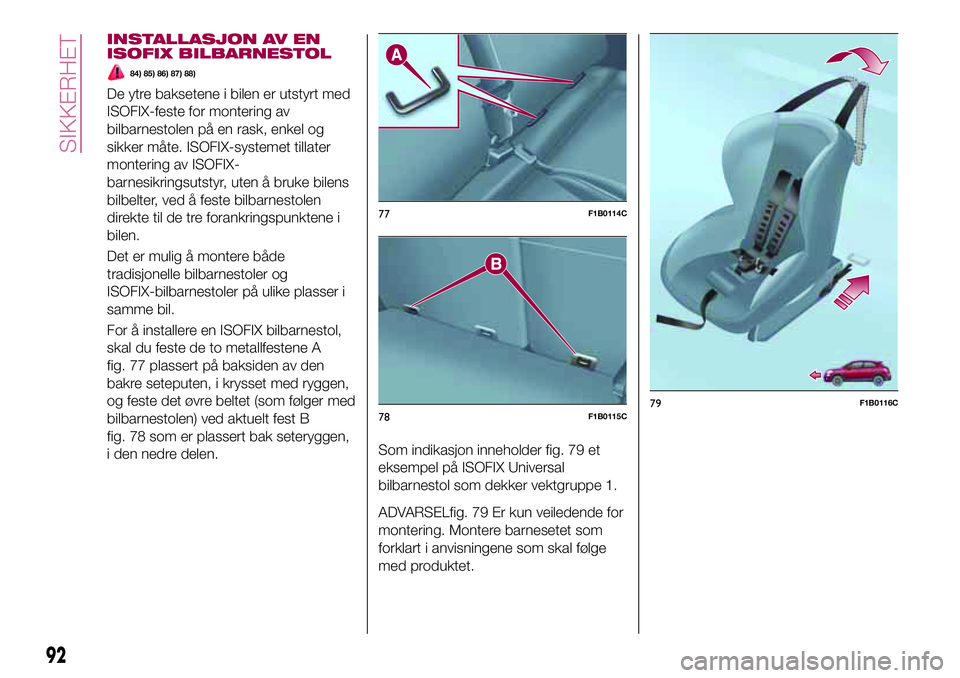

INSTALLASJON AV EN
ISOFIX BILBARNESTOL
84) 85) 86) 87) 88)
De ytre baksetene i bilen er utstyrt med
ISOFIX-feste for montering av
bilbarnestolen på en rask, enkel og
sikker måte. ISOFIX-systemet tillater
montering av ISOFIX-
barnesikringsutstyr, uten å bruke bilens
bilbelter, ved å feste bilbarnestolen
direkte til de tre forankringspunktene i
bilen.
Det er mulig å montere både
tradisjonelle bilbarnestoler og
ISOFIX-bilbarnestoler på ulike plasser i
samme bil.
For å installere en ISOFIX bilbarnestol,
skal du feste de to metallfestene A
fig. 77 plassert på baksiden av den
bakre seteputen, i krysset med ryggen,
og feste det øvre beltet (som følger med
bilbarnestolen) ved aktuelt fest B
fig. 78 som er plassert bak seteryggen,
i den nedre delen.Som indikasjon inneholder fig. 79 et
eksempel på ISOFIX Universal
bilbarnestol som dekker vektgruppe 1.
ADVARSELfig. 79 Er kun veiledende for
montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
77F1B0114C
78F1B0115C79F1B0116C
92
SIKKERHET

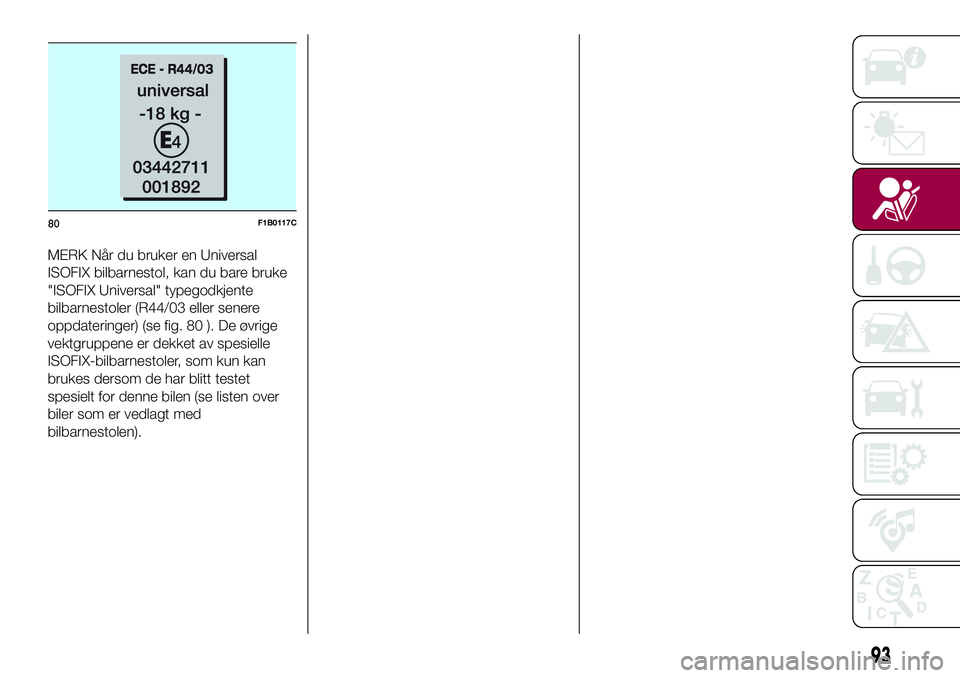

MERK Når du bruker en Universal
ISOFIX bilbarnestol, kan du bare bruke
"ISOFIX Universal" typegodkjente
bilbarnestoler (R44/03 eller senere
oppdateringer) (se fig. 80 ). De øvrige
vektgruppene er dekket av spesielle
ISOFIX-bilbarnestoler, som kun kan
brukes dersom de har blitt testet
spesielt for denne bilen (se listen over
biler som er vedlagt med
bilbarnestolen).
93
80F1B0117C

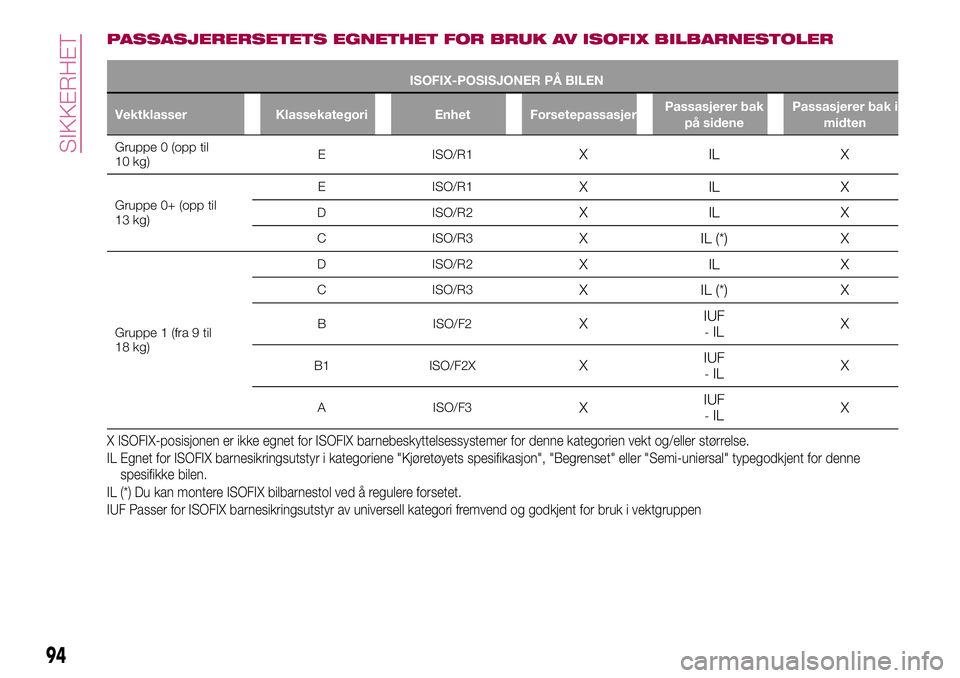

PASSASJERERSETETS EGNETHET FOR BRUK AV ISOFIX BILBARNESTOLER
ISOFIX-POSISJONER PÅ BILEN
Vektklasser Klassekategori Enhet ForsetepassasjerPassasjerer bak
på sidenePassasjerer bak i
midten
Gruppe 0 (opp til
10 kg)E ISO/R1XILX
Gruppe 0+ (opp til
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (fra 9 til
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-posisjonen er ikke egnet for ISOFIX barnebeskyttelsessystemer for denne kategorien vekt og/eller størrelse.
IL Egnet for ISOFIX barnesikringsutstyr i kategoriene "Kjøretøyets spesifikasjon", "Begrenset" eller "Semi-uniersal" typegodkjent for denne
spesifikke bilen.
IL (*) Du kan montere ISOFIX bilbarnestol ved å regulere forsetet.
IUF Passer for ISOFIX barnesikringsutstyr av universell kategori fremvend og godkjent for bruk i vektgruppen
