2017 FIAT 500X Drift- og vedlikeholdshåndbok (in Norwegian)

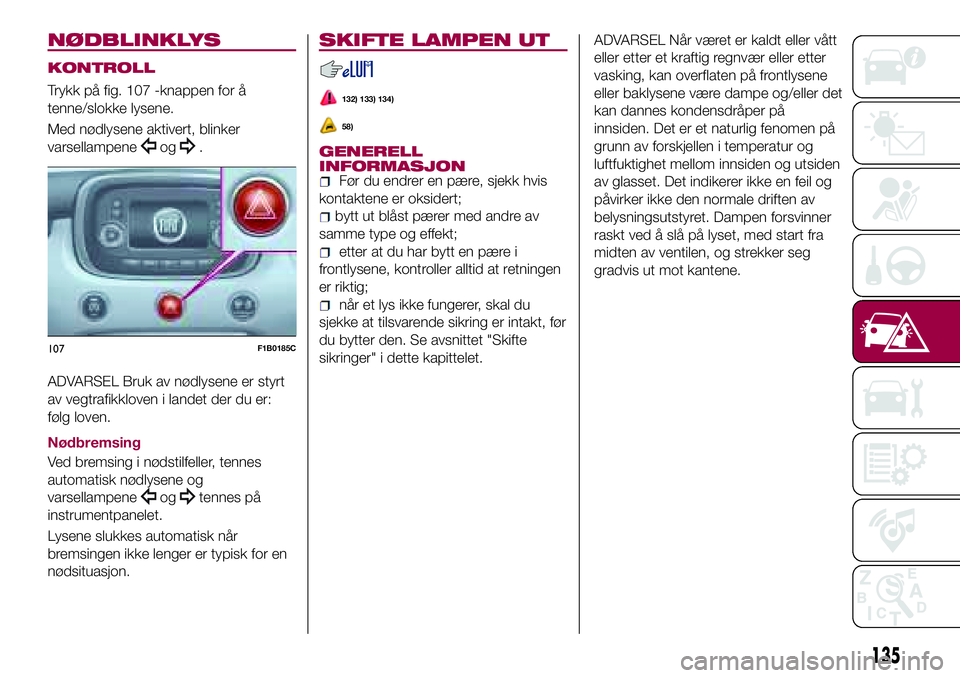

NØDBLINKLYS
KONTROLL
Trykk på fig. 107 -knappen for å
tenne/slokke lysene.
Med nødlysene aktivert, blinker
varsellampene
og.
ADVARSEL Bruk av nødlysene er styrt
av vegtrafikkloven i landet der du er:
følg loven.
Nødbremsing
Ved bremsing i nødstilfeller, tennes
automatisk nødlysene og
varsellampene
ogtennes på
instrumentpanelet.
Lysene slukkes automatisk når
bremsingen ikke lenger er typisk for en
nødsituasjon.
SKIFTE LAMPEN UT
132) 133) 134)
58)
GENERELL
INFORMASJON
Før du endrer en pære, sjekk hvis
kontaktene er oksidert;
bytt ut blåst pærer med andre av
samme type og effekt;
etter at du har bytt en pære i
frontlysene, kontroller alltid at retningen
er riktig;
når et lys ikke fungerer, skal du
sjekke at tilsvarende sikring er intakt, før
du bytter den. Se avsnittet "Skifte
sikringer" i dette kapittelet.
ADVARSEL Når været er kaldt eller vått
eller etter et kraftig regnvær eller etter
vasking, kan overflaten på frontlysene
eller baklysene være dampe og/eller det
kan dannes kondensdråper på
innsiden. Det er et naturlig fenomen på
grunn av forskjellen i temperatur og
luftfuktighet mellom innsiden og utsiden
av glasset. Det indikerer ikke en feil og
påvirker ikke den normale driften av
belysningsutstyret. Dampen forsvinner
raskt ved å slå på lyset, med start fra
midten av ventilen, og strekker seg
gradvis ut mot kantene.
107F1B0185C
135

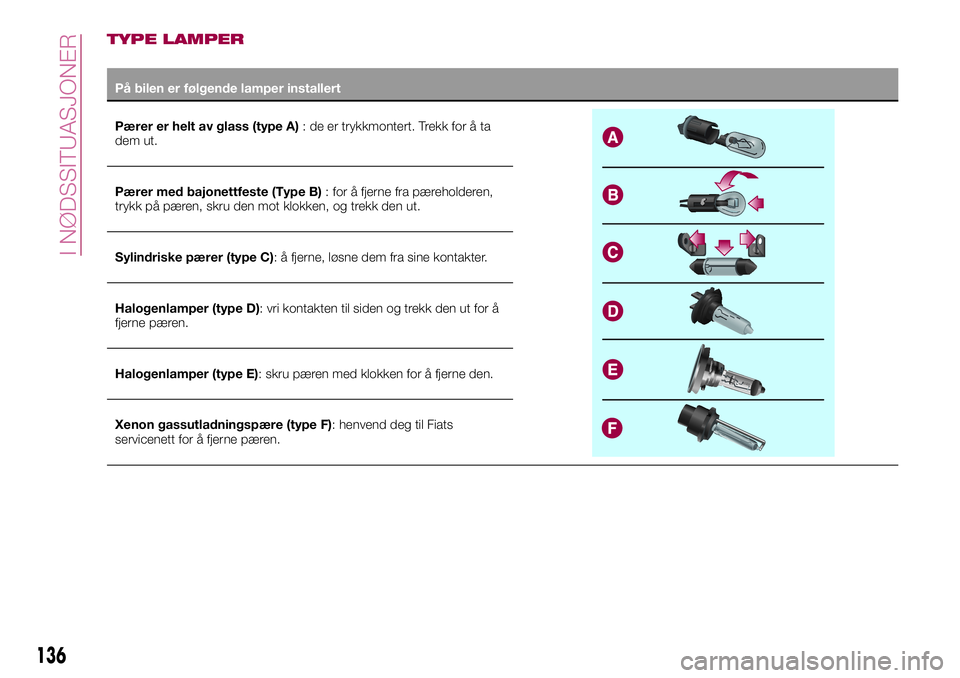

TYPE LAMPER
På bilen er følgende lamper installert
Pærer er helt av glass (type A): de er trykkmontert. Trekk for å ta
dem ut.
Pærer med bajonettfeste (Type B): for å fjerne fra pæreholderen,
trykk på pæren, skru den mot klokken, og trekk den ut.
Sylindriske pærer (type C): å fjerne, løsne dem fra sine kontakter.
Halogenlamper (type D): vri kontakten til siden og trekk den ut for å
fjerne pæren.
Halogenlamper (type E): skru pæren med klokken for å fjerne den.
Xenon gassutladningspære (type F): henvend deg til Fiats
servicenett for å fjerne pæren.
136
I NØDSSITUASJONER

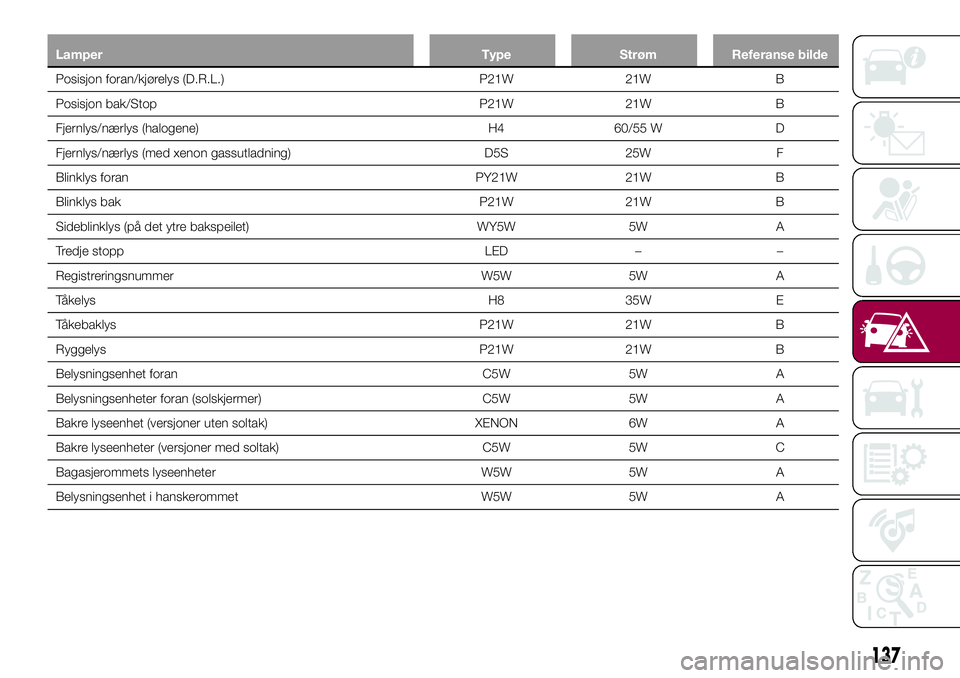

Lamper Type Strøm Referanse bilde
Posisjon foran/kjørelys (D.R.L.) P21W 21W B
Posisjon bak/Stop P21W 21W B
Fjernlys/nærlys (halogene) H4 60/55 W D
Fjernlys/nærlys (med xenon gassutladning) D5S 25W F
Blinklys foran PY21W 21W B
Blinklys bak P21W 21W B
Sideblinklys (på det ytre bakspeilet) WY5W 5W A
Tredje stopp LED – –
Registreringsnummer W5W 5W A
Tåkelys H8 35W E
Tåkebaklys P21W 21W B
Ryggelys P21W 21W B
Belysningsenhet foran C5W 5W A
Belysningsenheter foran (solskjermer) C5W 5W A
Bakre lyseenhet (versjoner uten soltak) XENON 6W A
Bakre lyseenheter (versjoner med soltak) C5W 5W C
Bagasjerommets lyseenheter W5W 5W A
Belysningsenhet i hanskerommet W5W 5W A
137

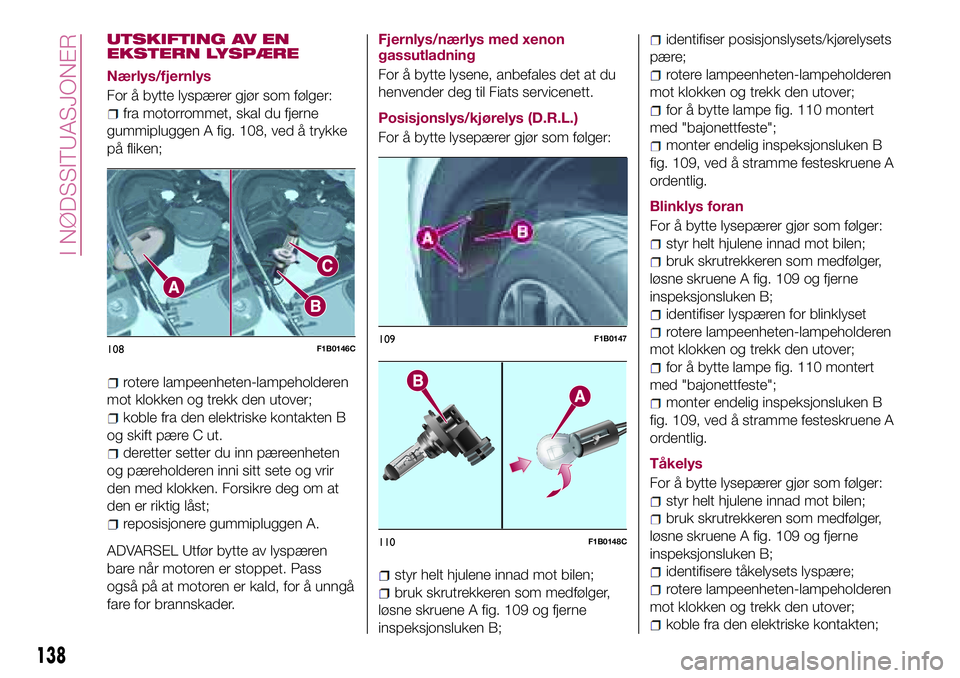

UTSKIFTING AV EN
EKSTERN LYSPÆRE
Nærlys/fjernlys
For å bytte lyspærer gjør som følger:
fra motorrommet, skal du fjerne
gummipluggen A fig. 108, ved å trykke
på fliken;
rotere lampeenheten-lampeholderen
mot klokken og trekk den utover;
koble fra den elektriske kontakten B
og skift pære C ut.
deretter setter du inn pæreenheten
og pæreholderen inni sitt sete og vrir
den med klokken. Forsikre deg om at
den er riktig låst;
reposisjonere gummipluggen A.
ADVARSEL Utfør bytte av lyspæren
bare når motoren er stoppet. Pass
også på at motoren er kald, for å unngå
fare for brannskader.
Fjernlys/nærlys med xenon
gassutladning
For å bytte lysene, anbefales det at du
henvender deg til Fiats servicenett.
Posisjonslys/kjørelys (D.R.L.)
For å bytte lysepærer gjør som følger:
styr helt hjulene innad mot bilen;
bruk skrutrekkeren som medfølger,
løsne skruene A fig. 109 og fjerne
inspeksjonsluken B;
identifiser posisjonslysets/kjørelysets
pære;
rotere lampeenheten-lampeholderen
mot klokken og trekk den utover;
for å bytte lampe fig. 110 montert
med "bajonettfeste";
monter endelig inspeksjonsluken B
fig. 109, ved å stramme festeskruene A
ordentlig.
Blinklys foran
For å bytte lysepærer gjør som følger:
styr helt hjulene innad mot bilen;
bruk skrutrekkeren som medfølger,
løsne skruene A fig. 109 og fjerne
inspeksjonsluken B;
identifiser lyspæren for blinklyset
rotere lampeenheten-lampeholderen
mot klokken og trekk den utover;
for å bytte lampe fig. 110 montert
med "bajonettfeste";
monter endelig inspeksjonsluken B
fig. 109, ved å stramme festeskruene A
ordentlig.
Tåkelys
For å bytte lysepærer gjør som følger:
styr helt hjulene innad mot bilen;
bruk skrutrekkeren som medfølger,
løsne skruene A fig. 109 og fjerne
inspeksjonsluken B;
identifisere tåkelysets lyspære;
rotere lampeenheten-lampeholderen
mot klokken og trekk den utover;
koble fra den elektriske kontakten;
108F1B0146C109F1B0147
110F1B0148C
138
I NØDSSITUASJONER

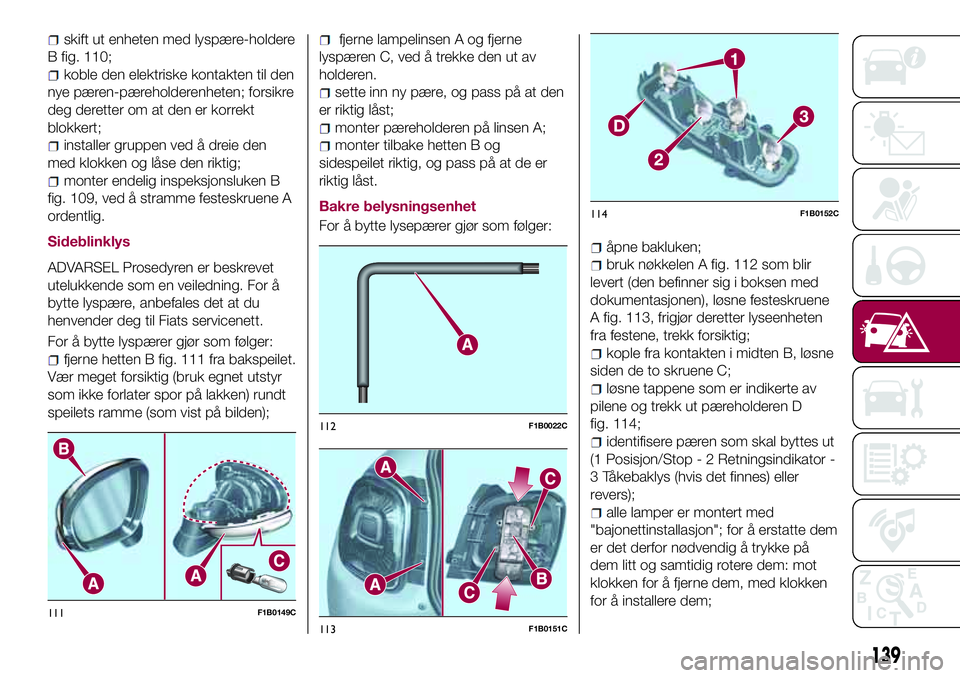

skift ut enheten med lyspære-holdere
B fig. 110;
koble den elektriske kontakten til den
nye pæren-pæreholderenheten; forsikre
deg deretter om at den er korrekt
blokkert;
installer gruppen ved å dreie den
med klokken og låse den riktig;
monter endelig inspeksjonsluken B
fig. 109, ved å stramme festeskruene A
ordentlig.
Sideblinklys
ADVARSEL Prosedyren er beskrevet
utelukkende som en veiledning. For å
bytte lyspære, anbefales det at du
henvender deg til Fiats servicenett.
For å bytte lyspærer gjør som følger:
fjerne hetten B fig. 111 fra bakspeilet.
Vær meget forsiktig (bruk egnet utstyr
som ikke forlater spor på lakken) rundt
speilets ramme (som vist på bilden);
fjerne lampelinsen A og fjerne
lyspæren C, ved å trekke den ut av
holderen.
sette inn ny pære, og pass på at den
er riktig låst;
monter pæreholderen på linsen A;
monter tilbake hetten B og
sidespeilet riktig, og pass på at de er
riktig låst.
Bakre belysningsenhet
For å bytte lysepærer gjør som følger:
åpne bakluken;
bruk nøkkelen A fig. 112 som blir
levert (den befinner sig i boksen med
dokumentasjonen), løsne festeskruene
A fig. 113, frigjør deretter lyseenheten
fra festene, trekk forsiktig;
kople fra kontakten i midten B, løsne
siden de to skruene C;
løsne tappene som er indikerte av
pilene og trekk ut pæreholderen D
fig. 114;
identifisere pæren som skal byttes ut
(1 Posisjon/Stop - 2 Retningsindikator -
3 Tåkebaklys (hvis det finnes) eller
revers);
alle lamper er montert med
"bajonettinstallasjon"; for å erstatte dem
er det derfor nødvendig å trykke på
dem litt og samtidig rotere dem: mot
klokken for å fjerne dem, med klokken
for å installere dem;
111F1B0149C
112F1B0022C
113F1B0151C
114F1B0152C
139

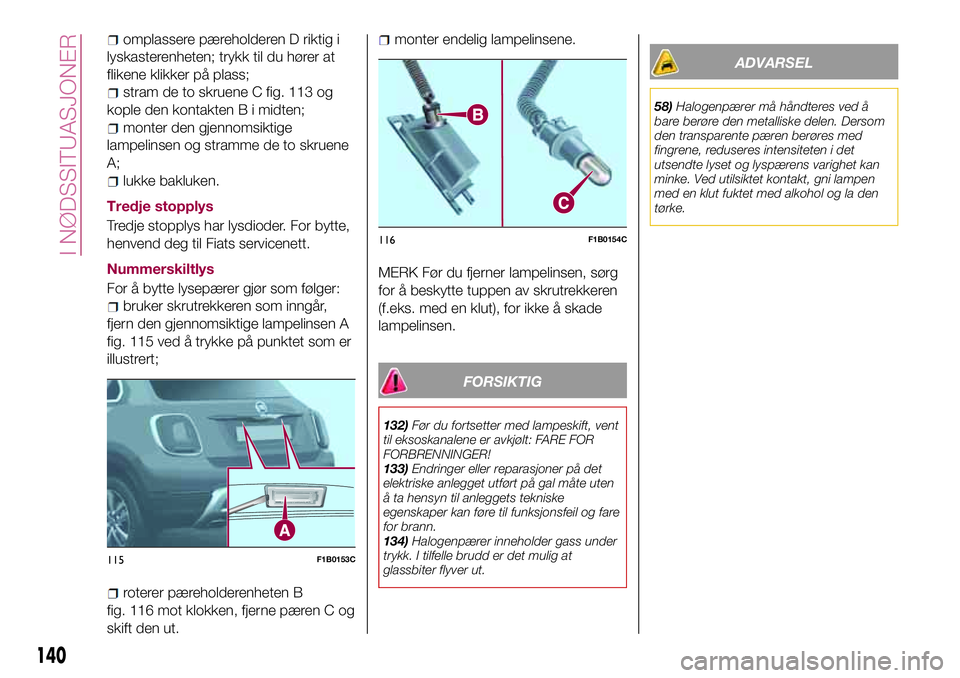

omplassere pæreholderen D riktig i
lyskasterenheten; trykk til du hører at
flikene klikker på plass;
stram de to skruene C fig. 113 og
kople den kontakten B i midten;
monter den gjennomsiktige
lampelinsen og stramme de to skruene
A;
lukke bakluken.
Tredje stopplys
Tredje stopplys har lysdioder. For bytte,
henvend deg til Fiats servicenett.
Nummerskiltlys
For å bytte lysepærer gjør som følger:
bruker skrutrekkeren som inngår,
fjern den gjennomsiktige lampelinsen A
fig. 115 ved å trykke på punktet som er
illustrert;
roterer pæreholderenheten B
fig. 116 mot klokken, fjerne pæren C og
skift den ut.
monter endelig lampelinsene.
MERK Før du fjerner lampelinsen, sørg
for å beskytte tuppen av skrutrekkeren
(f.eks. med en klut), for ikke å skade
lampelinsen.
FORSIKTIG
132)Før du fortsetter med lampeskift, vent
til eksoskanalene er avkjølt: FARE FOR
FORBRENNINGER!
133)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
134)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
ADVARSEL
58)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.
115F1B0153C
116F1B0154C
140
I NØDSSITUASJONER

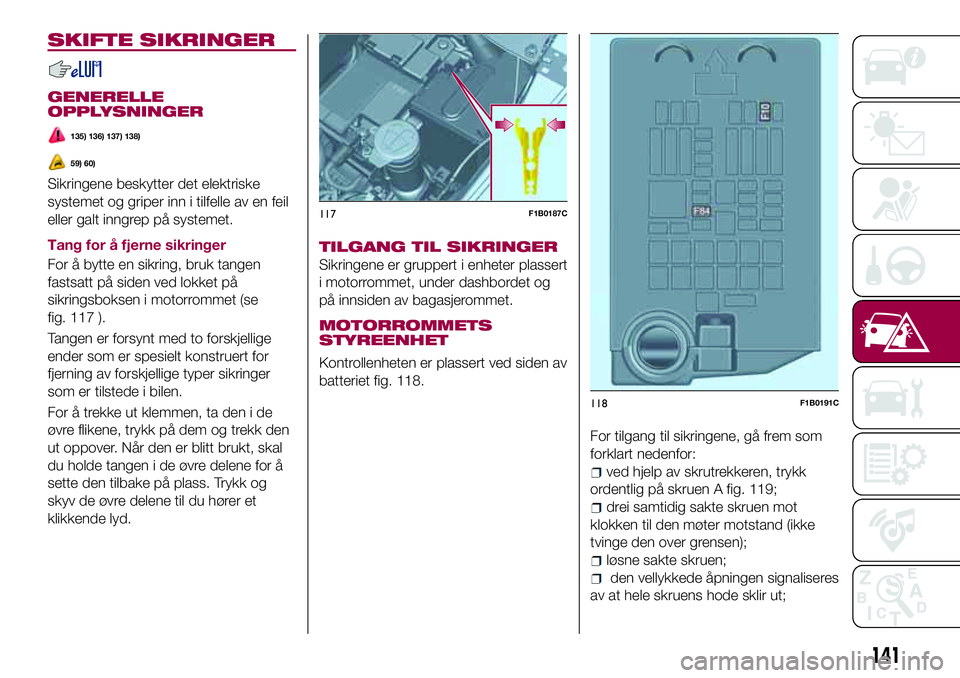

SKIFTE SIKRINGER
GENERELLE
OPPLYSNINGER
135) 136) 137) 138)
59) 60)
Sikringene beskytter det elektriske
systemet og griper inn i tilfelle av en feil
eller galt inngrep på systemet.
Tang for å fjerne sikringer
For å bytte en sikring, bruk tangen
fastsatt på siden ved lokket på
sikringsboksen i motorrommet (se
fig. 117 ).
Tangen er forsynt med to forskjellige
ender som er spesielt konstruert for
fjerning av forskjellige typer sikringer
som er tilstede i bilen.
For å trekke ut klemmen, ta den i de
øvre flikene, trykk på dem og trekk den
ut oppover. Når den er blitt brukt, skal
du holde tangen i de øvre delene for å
sette den tilbake på plass. Trykk og
skyv de øvre delene til du hører et
klikkende lyd.
TILGANG TIL SIKRINGER
Sikringene er gruppert i enheter plassert
i motorrommet, under dashbordet og
på innsiden av bagasjerommet.
MOTORROMMETS
STYREENHET
Kontrollenheten er plassert ved siden av
batteriet fig. 118.
For tilgang til sikringene, gå frem som
forklart nedenfor:
ved hjelp av skrutrekkeren, trykk
ordentlig på skruen A fig. 119;
drei samtidig sakte skruen mot
klokken til den møter motstand (ikke
tvinge den over grensen);
løsne sakte skruen;
den vellykkede åpningen signaliseres
av at hele skruens hode sklir ut;
117F1B0187C
118F1B0191C
141

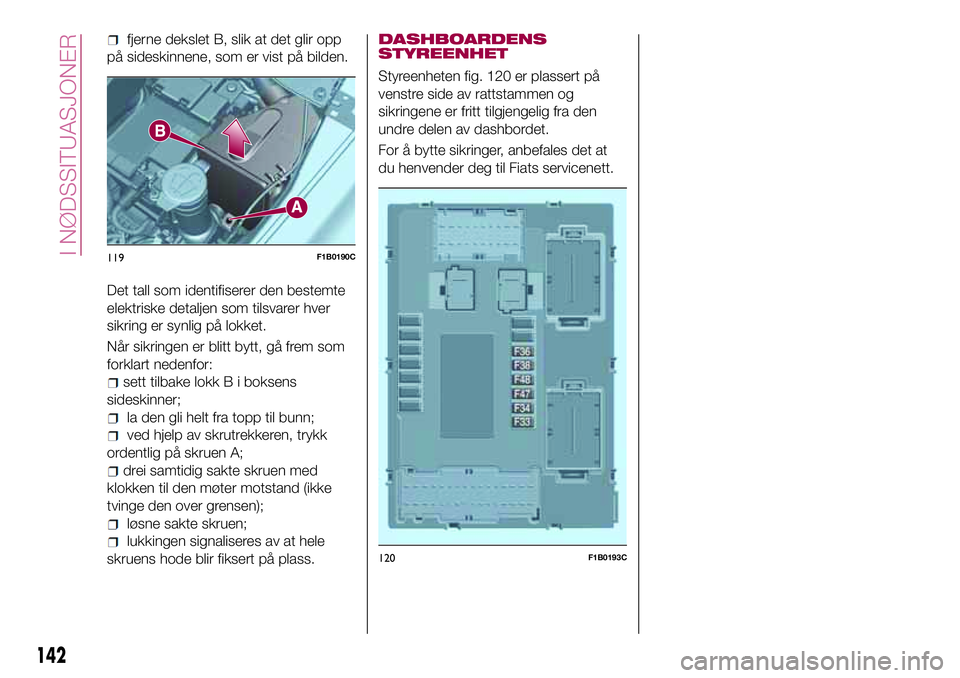

fjerne dekslet B, slik at det glir opp
på sideskinnene, som er vist på bilden.
Det tall som identifiserer den bestemte
elektriske detaljen som tilsvarer hver
sikring er synlig på lokket.
Når sikringen er blitt bytt, gå frem som
forklart nedenfor:
sett tilbake lokk B i boksens
sideskinner;
la den gli helt fra topp til bunn;
ved hjelp av skrutrekkeren, trykk
ordentlig på skruen A;
drei samtidig sakte skruen med
klokken til den møter motstand (ikke
tvinge den over grensen);
løsne sakte skruen;
lukkingen signaliseres av at hele
skruens hode blir fiksert på plass.
DASHBOARDENS
STYREENHET
Styreenheten fig. 120 er plassert på
venstre side av rattstammen og
sikringene er fritt tilgjengelig fra den
undre delen av dashbordet.
For å bytte sikringer, anbefales det at
du henvender deg til Fiats servicenett.
119F1B0190C
120F1B0193C
142
