2017 FIAT 500X Drift- och underhållshandbok (in Swedish)

Varje säkerhetsbälte är avsett för
endast en person. Barn får inte sitta i
knäet och dela säkerhetsbälte med en
annan person bild 73. Fäst inte något
objekt på kroppen med bältet.
UNDERHÅLL PÅ
SÄKERHETSBÄLTEN
Observera följande föreskrifter för ett
korrekt underhåll av säkerhetsbältena:
❒Använd alltid bältena riktigt utsträckta
och inte snodda. Se till att det kan
löpa fritt utan hinder.
❒Kontrollera att säkerhetsbältet
fungerar riktigt på följande sätt: spänn
fast säkerhetsbältet och dra i det med
kraft.
❒Efter en olycka av en viss
allvarlighetsgrad, byt ut det
säkerhetsbälte du använde, även om
det inte verkar skadat. Byt i samtliga fall
ut säkerhetsbältet om
bältesförsträckarna har aktiverats.
❒För att göra rent säkerhetsbältena,
tvätta dem för hand med vatten och
neutral tvål, skölj dem och låt dem torka
i skuggan. Använd inte starka
rengöringsmedel, blekmedel eller
färgmedel och andra kemiska medel
som kan angripa bältets fibrer
❒Undvik att upprullningsanordningarna
blöts ner: deras korrekta funktion
garanteras endast om de inte infiltrerats
med vatten.
❒Byt ut säkerhetsbältet när det har
tydliga tecken på förslitning eller skador.VARNING
72)Bältesförsträckaren kan användas en
enda gång. Efter aktiveringen, vänd dig
till Fiats servicenät för att låta byta ut det.
73)Det är strängt förbjudet att demontera
och manipulera med bältesförsträckarens
och säkerhetsbältets komponenter.
Nödvändiga ingrepp får endast utföras av
kvalificerad och auktoriserad personal.
Vänd dig alltid till Fiats servicenät.
74)För ett maximalt skydd, håll ryggstödet
i upprätt läge, luta ryggen ordentligt mot
ryggstödet och se till att säkerhetsbältet
ligger an mot bröstkorgen och höften.
Spänn alltid fast säkerhetsbältena på alla
sittplatser, både i fram- och baksätet!
Att köra utan fastspända säkerhetsbälten
ökar risken för allvarliga eller livshotande
skador vid en eventuell krock.
75)Om säkerhetsbältet har utsatts för en
stark påfrestning, t ex. efter en olycka,
ska du byta ut det helt tillsammans med
fästena, fästskruvarna på fästena och
bältesförsträckaren. Även om
säkerhetsbältet inte bär synliga spår, kan
det ha förlorat sina motståndsegenskaper.
72F1B0108C
73F1B0109C
87

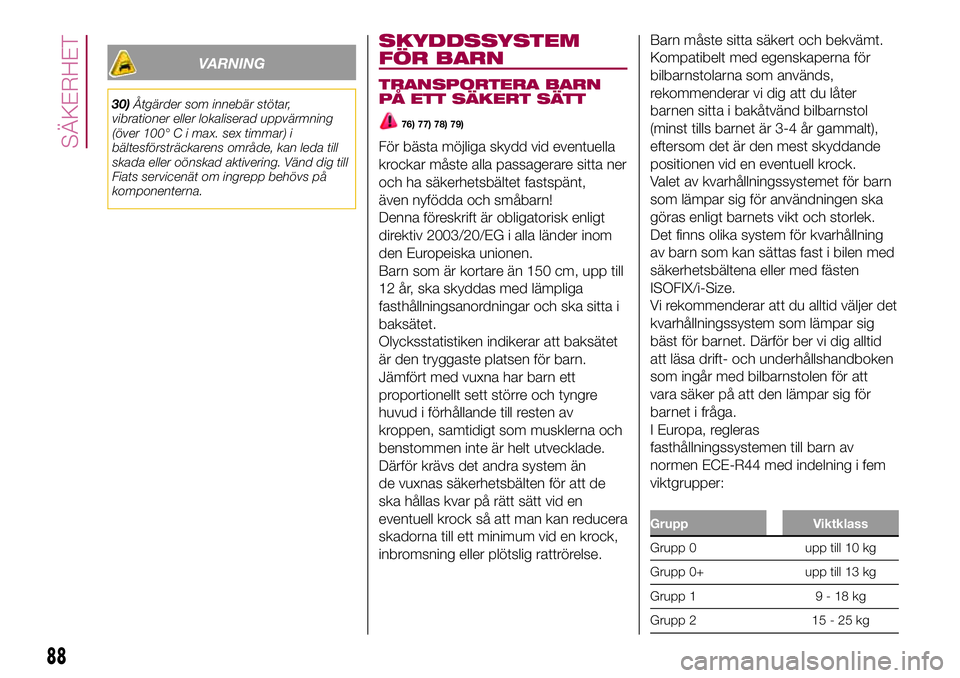

VARNING
30)Åtgärder som innebär stötar,
vibrationer eller lokaliserad uppvärmning
(över 100° C i max. sex timmar) i
bältesförsträckarens område, kan leda till
skada eller oönskad aktivering. Vänd dig till
Fiats servicenät om ingrepp behövs på
komponenterna.
SKYDDSSYSTEM
FÖR BARN
TRANSPORTERA BARN
PÅ ETT SÄKERT SÄTT
76) 77) 78) 79)
För bästa möjliga skydd vid eventuella
krockar måste alla passagerare sitta ner
och ha säkerhetsbältet fastspänt,
även nyfödda och småbarn!
Denna föreskrift är obligatorisk enligt
direktiv 2003/20/EG i alla länder inom
den Europeiska unionen.
Barn som är kortare än 150 cm, upp till
12 år, ska skyddas med lämpliga
fasthållningsanordningar och ska sitta i
baksätet.
Olycksstatistiken indikerar att baksätet
är den tryggaste platsen för barn.
Jämfört med vuxna har barn ett
proportionellt sett större och tyngre
huvud i förhållande till resten av
kroppen, samtidigt som musklerna och
benstommen inte är helt utvecklade.
Därför krävs det andra system än
de vuxnas säkerhetsbälten för att de
ska hållas kvar på rätt sätt vid en
eventuell krock så att man kan reducera
skadorna till ett minimum vid en krock,
inbromsning eller plötslig rattrörelse.Barn måste sitta säkert och bekvämt.
Kompatibelt med egenskaperna för
bilbarnstolarna som används,
rekommenderar vi dig att du låter
barnen sitta i bakåtvänd bilbarnstol
(minst tills barnet är 3-4 år gammalt),
eftersom det är den mest skyddande
positionen vid en eventuell krock.
Valet av kvarhållningssystemet för barn
som lämpar sig för användningen ska
göras enligt barnets vikt och storlek.
Det finns olika system för kvarhållning
av barn som kan sättas fast i bilen med
säkerhetsbältena eller med fästen
ISOFIX/i-Size.
Vi rekommenderar att du alltid väljer det
kvarhållningssystem som lämpar sig
bäst för barnet. Därför ber vi dig alltid
att läsa drift- och underhållshandboken
som ingår med bilbarnstolen för att
vara säker på att den lämpar sig för
barnet i fråga.
I Europa, regleras
fasthållningssystemen till barn av
normen ECE-R44 med indelning i fem
viktgrupper:
Grupp Viktklass
Grupp 0 upp till 10 kg
Grupp 0+ upp till 13 kg
Grupp 1 9 - 18 kg
Grupp 2 15 - 25 kg
88
SÄKERHET

Grupp Viktklass
Grupp 3 22 - 36 kg
Normen ECE-R44 har nyligen
kompletterats av bestämmelsen ECE
R-129, som definierar egenskaperna för
de nya bilbarnstolarna i-Size (se
beskrivningen i avsnittet
"Passagerarsätenas lämplighet för
användning av bilbarnstolar i-Size" för
ytterligare information).
På alla bilbarnstolar ska det sitta en
skylt med uppgifter om
typgodkännandet tillsammans med
kontrollmärket. Skylten ska vara
ordentligt fastsatt och får absolut inte
tas bort.
I Lineaccessori MOPAR
®finns det
lämpliga bilbarnstolar till varje viktgrupp.
Det rekommenderas att välja dessa
eftersom de konstruerats och testats
specifikt för Fiat-fordon.
MONTERING AV
BILBARNSTOL MED
SÄKERHETSBÄLTEN
Bilbarnstolarna Universal som
installeras med säkerhetsbälten är
typgodkända enligt normen ECE R44
och är indelade i olika viktgrupper.
80) 81) 82) 83)
OBSERVERA! Figurerna är endast
indikativa för monteringen. Montera
bilbarnstolen enligt instruktionerna som
obligatoriskt ingår med den.
Grupp 0 och 0+
Barn som väger upp till 13 kg bör åka i
bakåtvänd bilbarnstol av den typ som
visas i bild 74 som genom att ge stöd
till barnets huvud, inte utsätter det
för belastningar på nacken vid häftiga
inbromsningar.
Själva bilbarnstolen hålls på plats med
bilens säkerhetsbälten som i bild 74
och ska i sin tur hålla fast barnet med
sina inbyggda säkerhetsbälten.
Grupp 1
Barn som väger mellan 9 och 18 kg
kan åka framåtvända bild 75.
Grupp 2
Barn som väger 15 till 25 kg kan
spännas fast med bilens egna
säkerhetsbälten bild 76.
74F1B0110C
75F1B0111C
76F1B0112C
89

I detta fall har bilbarnstolarna som enda
uppgift att placera barnet riktigt i
förhållande till säkerhetsbältet, så att
den diagonala delen ligger an mot
bröstkorgen och aldrig mot halsen och
så att den horisontella delen sitter
mot barnets höfter och inte mot
magen.
Grupp 3
För barn som väger mellan 22 och 36
kg finns det särskilda bälteskuddar som
gör att de kommer upp i höjd och i
övrigt kan använda säkerhetsbältena på
vanligt sätt.
bild 77 visar ett exempel på hur ett barn
sitter korrekt i baksätet.
Vid över 150 cm längd kan barnen ha
säkerhetsbältet fastspänt på samma
sätt som vuxna.
77F1B0113C
90
SÄKERHET

SÄTENAS LÄMPLIGHET FÖR BILBARNSTOLAR AV TYP UNIVERSAL
Bilen uppfyller kraven i det nya europeiska direktivet 2000/3/EG, som anger vilka bilbarnstolar som kan monteras på de olika
sätena i bilen enligt följande tabell:
Placering av bilbarnstolen Universal
Grupp ViktklassPassagerare i
framsätetPassagerare bak i mittenPassagerare bak på
sidorna
Grupp 0, 0+ upp till 13 kg U X U
Grupp 1 9-18 kg U X U
Grupp 2 15-25 kg U X U
Grupp 3 22-36 kg U X U
X = Sittplats som inte lämpar sig för barn i denna viktklass.
U = Lämplig för fasthållningssystem i kategorin "Universal" enligt förordning ECE-R44 för angivna grupper.
91

INSTALLATION AV EN
ISOFIX-BILBARNSTOL
84) 85) 86) 87) 88)
Ytterplatserna i baksätet på bilen
försedda med ISOFIX-fästen för att man
snabbt, lätt och säkert ska kunna
montera en bilbarnstol. ISOFIX-
systemet gör att du kan montera
ISOFIX-systemen för kvarhållning av
barn, utan att använda bilens
säkerhetsbälten, utan genom att direkt
fästa bilbarnstolen med de tre
förankringarna som finns i bilen.
Det går att utföra en blandad montering
av traditionella bilbarnstolar och
ISOFIX-bilbarnstolar på lika platser i
samma bil.
För att installera en ISOFIX-bilbarnstol,
ska du fästa den bilbarnstolen vid de
två förankringsanordningarna av metall
A bild 78 som sitter i kontaktpunkten
med ryggstödet. Fäst sedan det övre
bältet (tillgängligt tillsammans med
bilbarnstolen) vid den särskilda
fästanordningen B bild 79 som sitter
bakom ryggstödets undre del.
Som ett exempel visas på en bilbarnstol
av typ ISOFIX Universal som täcker
viktgrupp 1 i bild 80.
OBSERVERA! bild 80 är endast
indikativ för monteringen. Montera
bilbarnstolen enligt instruktionerna som
obligatoriskt ingår med den.OBS! När du använder en bilbarnstol av
typen ISOFIX Universal, går det endast
att använda bilbarnstolar med
typgodkännandet ECE R44 "ISOFIX
Universal” (R44/03 eller senare
uppdateringar) (se bild 81). De andra
viktgrupperna täcks av specifika
ISOFIX-bilbarnstolar som kan användas
endast om de särskilt har utprovats
för den gällande bilen (se listan över
bilar som bifogas med bilbarnstolen).
78F1B0114C
79F1B0115C
81F1B0117C
80F1B0116C
92
SÄKERHET

SÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV TYPEN ISOFIX
ISOFIX-POSITIONER I BILEN
Viktkategorier Måttkategori AnordningPassagerare i
framsätetPassagerare bak
på sidornaPassagerare bak i
mitten
Grupp 0 (upp till 10 kg) E ISO/R1XILX
Grupp 0+ (upp till 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupp 1 (från 9 till 18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF-IL X
B1 ISO/F2XX IUF-IL X
A ISO/F3X IUF-IL X
X ISOFIX-positionen är inte lämplig för ISOFIX-skyddssystemen för barn i denna viktkategori och/eller måttkategori.
IL Lämplig för fasthållningssystemen för barn ISOFIX i kategorin "Specifik för fordonet", "Begränsad" eller "Halvuniversal" som typgodkänts för detta speciella
fordon.
IL (*) Det går att montera ISOFIX-bilbarnstolen genom att justera framsätet.
IUF Lämpar sig för ISOFIX fasthållningssystem för barn i kategorin Universal, framåtvända och typgodkända för användning i viktgruppen.
93

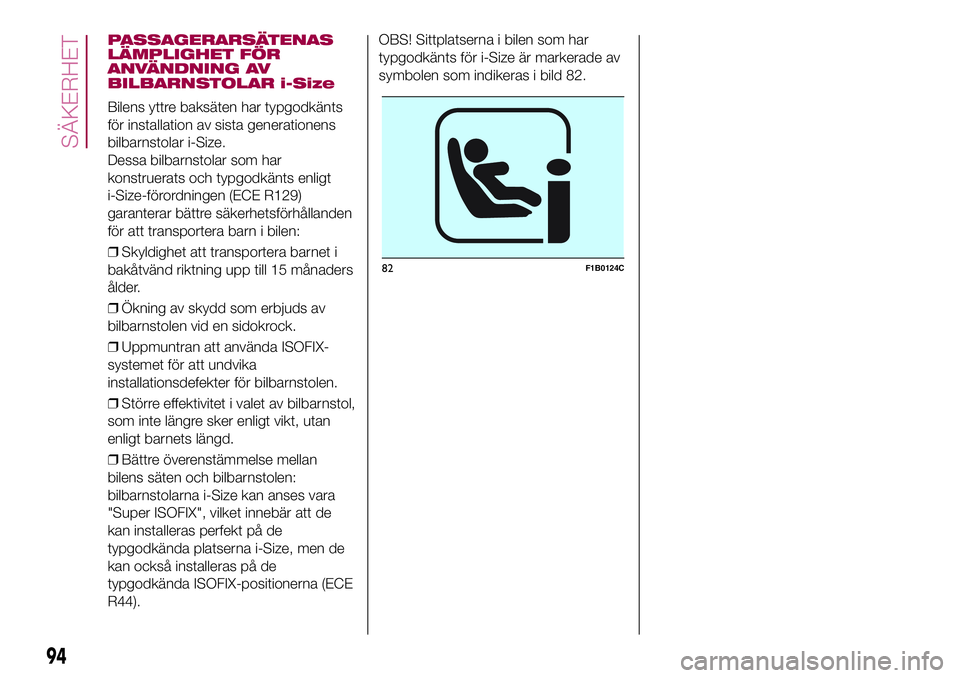

PASSAGERARSÄTENAS
LÄMPLIGHET FÖR
ANVÄNDNING AV
BILBARNSTOLAR i-Size
Bilens yttre baksäten har typgodkänts
för installation av sista generationens
bilbarnstolar i-Size.
Dessa bilbarnstolar som har
konstruerats och typgodkänts enligt
i-Size-förordningen (ECE R129)
garanterar bättre säkerhetsförhållanden
för att transportera barn i bilen:
❒Skyldighet att transportera barnet i
bakåtvänd riktning upp till 15 månaders
ålder.
❒Ökning av skydd som erbjuds av
bilbarnstolen vid en sidokrock.
❒Uppmuntran att använda ISOFIX-
systemet för att undvika
installationsdefekter för bilbarnstolen.
❒Större effektivitet i valet av bilbarnstol,
som inte längre sker enligt vikt, utan
enligt barnets längd.
❒Bättre överenstämmelse mellan
bilens säten och bilbarnstolen:
bilbarnstolarna i-Size kan anses vara
"Super ISOFIX", vilket innebär att de
kan installeras perfekt på de
typgodkända platserna i-Size, men de
kan också installeras på de
typgodkända ISOFIX-positionerna (ECE
R44).OBS! Sittplatserna i bilen som har
typgodkänts för i-Size är markerade av
symbolen som indikeras i bild 82.
82F1B0124C
94
