Mil i hundratal 15 30 45 60 75 90 105 120 135 150
År 12345678910
Byta filter i passagerarutrymmet (2) (O) (●)O●O●O●O●O●
(2) Om du använder bilen i dammiga områden, ska du byta filter var 15 000:e km.
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
167

UNDERHÅLLSSCHEMA (dieselversioner)
När man har nått 120 000 km/sex år, ska kontrollerna som anges i underhållsschemat upprepas i intervaller från och med den
första intervallen för att respektera de underhållsintervaller man hittills utfört.
Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering; kontroll av skick/förfallodatum för
snabbreparationssatsen (om förutsedd)●●●●●●●●●●
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagagerum, kupé,
handskfack, kontrollampor på instrumentpanelen osv.)●●●●●●●●●●
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet (1)●●●●●●●●●●
Kontroll av avgasutsläpp/avgasernas rökgrad●●●●●●●●●●
Kontroll av bränslesystemets och motorkontrollens
funktion, avgasutsläppen och, på berörda versioner och
marknader, motoroljans försämring med hjälp av
diagnosuttaget●●●●●●●●●●
Visuell kontroll av skick och helhet: Kontroll av det externa
karosseriet, skyddet under karossen, de stela och böjbara
ledningarna (tömning-bränsletillförsel-bromsar) och
gummidelarna (hättor, muffar, bussningar osv.)●●●●●
Kontroll av vindrutetorkarens/bakrutetorkarens placering
och slitage●●●●●
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att anläggningen är hel.
168
UNDERHÅLL OCH SKÖTSEL

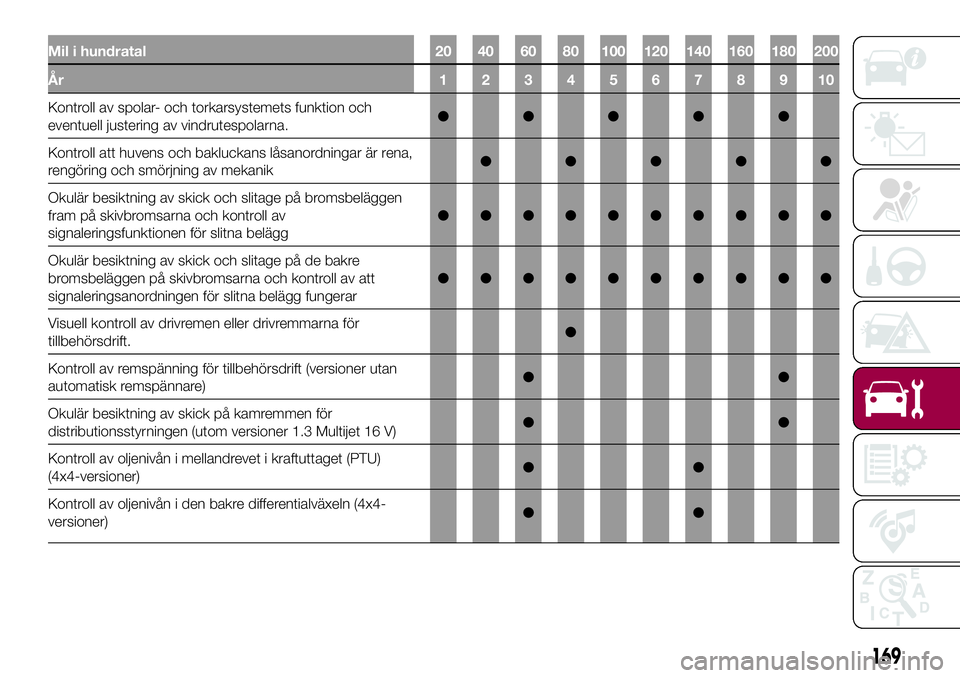

Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna.●●●●●
Kontroll att huvens och bakluckans låsanordningar är rena,
rengöring och smörjning av mekanik●●●●●
Okulär besiktning av skick och slitage på bromsbeläggen
fram på skivbromsarna och kontroll av
signaleringsfunktionen för slitna belägg●●●●●●●●●●
Okulär besiktning av skick och slitage på de bakre
bromsbeläggen på skivbromsarna och kontroll av att
signaleringsanordningen för slitna belägg fungerar●●●●●●●●●●
Visuell kontroll av drivremen eller drivremmarna för
tillbehörsdrift.●
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare)●●
Okulär besiktning av skick på kamremmen för
distributionsstyrningen (utom versioner 1.3 Multijet 16 V)●●
Kontroll av oljenivån i mellandrevet i kraftuttaget (PTU)
(4x4-versioner)●●
Kontroll av oljenivån i den bakre differentialväxeln (4x4-
versioner)●●
169

Mil i hundratal 20 40 60 80 100 120 140 160 180 200
År 12345678910
Byta motorolja och oljefilter (versioner med DPF) (2) (O) (●)O●O●O●O●O●
Byte av drivremmen/drivremmarna för tillbehörsdrift(3)
Byta distributionsstyrningens kamrem (utom versioner 1.3
Multijet 16 V)(3)
Byte av bränslefiltrets patron (4)●●●
Byta luftfilterpatron (5)●●●●●
Byte av bromsvätska(6)
Byta filter i passagerarutrymmet (5) (O) (●)O●O●O●O●O●
(2) Den faktiska intervallen för byte av motoroljan och oljefiltret beror på bilens användningsförhållanden och signaleras med varningslampan somtänds eller
meddelandet som visas på instrumentpanelen. De ska dock bytas minst en gång vartannat år. Om bilen används mest för stadskörning ska motoroljan och
oljefiltret bytas en gång om året.
(O) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp (3) Områden utan damm: maximal kilometersträcka som rekommenderas är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år.
Dammiga områden och/eller tung användning av bilen (kallt klimat, stadskörning, långa körningar med lägsta varvtal): maximal kilometersträcka som
rekommenderas är 60 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart fjärde år.
(4) Om man tankar bilen med bränsle som håller en lägre kvalitet än vad den europeiska förordningen anger, rekommenderar vi att man byter detta filter var 20
000:e km
(5) Om du använder bilen i dammiga områden, ska du byta filter var 20 000:e km.
(6) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
170
UNDERHÅLL OCH SKÖTSEL

REGELBUNDNA
KONTROLLER
Va r1.000km eller före längre resor ska
du kontrollera och eventuellt fylla på:
❒motorkylvätskenivå;
❒bromsvätskans nivå;
❒spolarvätskans nivå;
❒däckens tryck och skick.
❒belysningssystemets funktion
(strålkastare, körriktningsvisare,
varningslampor etc.);
❒spolar- och torkarsystemets funktion
och torkarbladens position/slitage på
vind-/bakruta.
Kontrollera motoroljans nivå var3 000:e
km och fyll på vid behov.
TUNG ANVÄNDNING AV
BILEN
Om bilen i huvudsak används under
något av följande särskilt hårda
förhållanden:
❒Bogsering av släp eller husvagn.
❒Dammiga vägar.
❒korta upprepade resor (under 7-8
km) och med en utomhustemperatur
under noll,
❒Motor som ofta går på tomgång eller
kör långa sträckor med låg hastighet
eller om bilen inte har använts under en
längre tid.är det nödvändigt att utföra följande
kontroller oftare än vad som indikeras i
underhållsschemat:
❒Kontroll av skick och slitage på de
främre skivbromsarnas gejdskor.
❒kontroll av rengöring av lås, huvar,
motor och bagagerum, rengöring och
smörjning av mekanik;
❒okulär besiktning av tillstånd för:
motor, växellåda, transmission,
rörledningarnas styva och flexibla delar
(avgassystem, bränslematning och
bromsar), gummidelar (damasker,
muffar, bussningar osv.);
❒Kontroll av batteriets laddningsstatus
och vätskenivå (elektrolytvätska).
❒Syngranskning av tillståndet på
remmarna för tillbehörsdrift.
❒Kontroll och eventuellt byte av
motoroljan och oljefiltret.
❒Kontroll och eventuellt byte av
pollenfilter.
❒Kontroll och eventuellt byte av
luftfilter.På versioner försedda med
automatväxellåda AT9, ska du byta
oljan i automatväxellådan samt filtren
var 90 000:e km eller vartannat år
om bilen används i ett av följande
förhållanden: stadskörning, korta,
upprepade sträckor (under 7-8 km) eller
frekventa bogseringar av släp eller
husvagnar.
171

MOTORRUM.
NIVÅKONTROLL
163) 164)
66).
Version 1.4 Turbo MultiAir
A. Oljesticka för nivåkontroll – B. Påfyllningsplugg för motorolja – C. Motorkylvätska – D. Vätska för vindrute- och bakrutespolare – E. Bromsvätska–
F. Batteri
150F1B0171C
172
UNDERHÅLL OCH SKÖTSEL

Version 1.6 E.Torq
A. Oljesticka för nivåkontroll – B. Påfyllningsplugg för motorolja – C. Motorkylvätska – D. Vätska för vindrute- och bakrutespolare – E. Bromsvätska–
F. Batteri
151F1B0234C
173

Versioner 2.4 Tigershark
A. Oljesticka för nivåkontroll – B. Påfyllningsplugg för motorolja – C. Motorkylvätska – D. Vätska för vindrute- och bakrutespolare – E. Bromsvätska–
F. Batteri
152F1B0399C
174
