2017 FIAT 500X Drift- och underhållshandbok (in Swedish)

Varningslampa Innebörd
RESERVTANK/BEGRÄNSAD AUTONOMI
Varningslampan eller symbolen tänds på displayen när det finns mellan fem och sju liter bränsle kvar i
tanken.
14)
POSITIONSLJUS OCH HALVLJUS
Varningslampan tänds när positionsljuset eller halvljuset tänds.
Denna funktion gör att ljusen kan vara på i 30, 60 eller 90 sekunder efter att ha ställt tändningsnyckeln på
STOP (funktion "Follow me").
AUTOMATISKA HELLJUS
Varningslampan tänds samtidigt som det automatiska helljuset tänds.
DIMLJUS
Varningslampan tänds samtidigt som dimstrålkastaren tänds.
VÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspak en nedåt (blinkers) eller tillsammans med höger
körriktningsvisare, när du trycker på knappen för varningsljusen.
VARNING
14)Om varningslampan eller ikonen blinkar på displayen under körningen, vänd dig till Fiats servicenät.
55

Varningslampa Innebörd
HÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker körriktningsvisarspaken (blinkers) uppåt eller tillsammans med vänster
blinkers, när du trycker ner knappen för varningsljusen.
START&STOP-SYSTEMETS AKTIVERING
Symbolen tänds för att indikera att motorn har stängs av på grund av Start&Stop-systemets aktivering.
Aktivering: symbolen tänds om systemet aktiveras. I så fall är lysdioden på knappen släckt.
Inaktivering: inaktiveringen av Start&Stop-systemet signaleras av visningen av ett dedikerat meddelande
på displayen. I så fall lyser lysdioden på knappen.
HELLJUS
Varningslampan tänds samtidigt som helljuset tänds.
SYMBOLER SOM VISAS PÅ DISPLAYEN
Symbol Innebörd
OTILLRÄCKLIGT TRYCK PÅ MOTOROLJAN
Symbolen tänds och samtidigt visas ett meddelande på displayen för att informera om att motoroljans
tryck är otillräckligt.
15)
VARNING! Använd inte bilen förrän felet har åtgärdats. Symbolens tändning ger ingen information om
motorns oljemängd. Nivåkontrollen måste alltid utföras manuellt.
FUNKTIONSFEL KROCKKUDDAR
Om symbolen tänds, betyder det att ett fel uppstått på airbagsystemet. Vänd dig till Fiats servicenät så
snart som möjligt.
DÅLIGT STÄNGD MOTORHUV
Symbolen tänds när motorhuven inte är riktigt stängd. Stäng motorhuven korrekt.
56
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
DÅLIGT STÄNGD BAKLUCKA
Symbolen tänds när bakluckan inte är riktigt stängd. Stäng bakluckan korrekt.
FEL PÅ AUTOMATVÄXELLÅDAN AT9/FEL PÅ AUTOMATVÄXELLÅDAN MED DUBBEL KOPPLING
Symbolen tänds när det uppstått ett funktionsfel på automatväxellådan eller på automatväxellådan med
dubbel koppling. Kontakta Fiats servicenät snarast möjligt.
16)
VARNING
15)Om symbolen tänds under körningen, ska du omedelbart stanna motorn och vända dig till Fiats servicenät.
16)Om man kör medan symbolen lyser, kan det leda till allvarliga skador på växellådan som kan gå sönder. Dessutom kan oljan överhettas.
Om den skulle komma i kontakt med den varma motorn eller med komponenterna i avgassystemet som håller en hög temperatur, kan brand
uppstå.
57

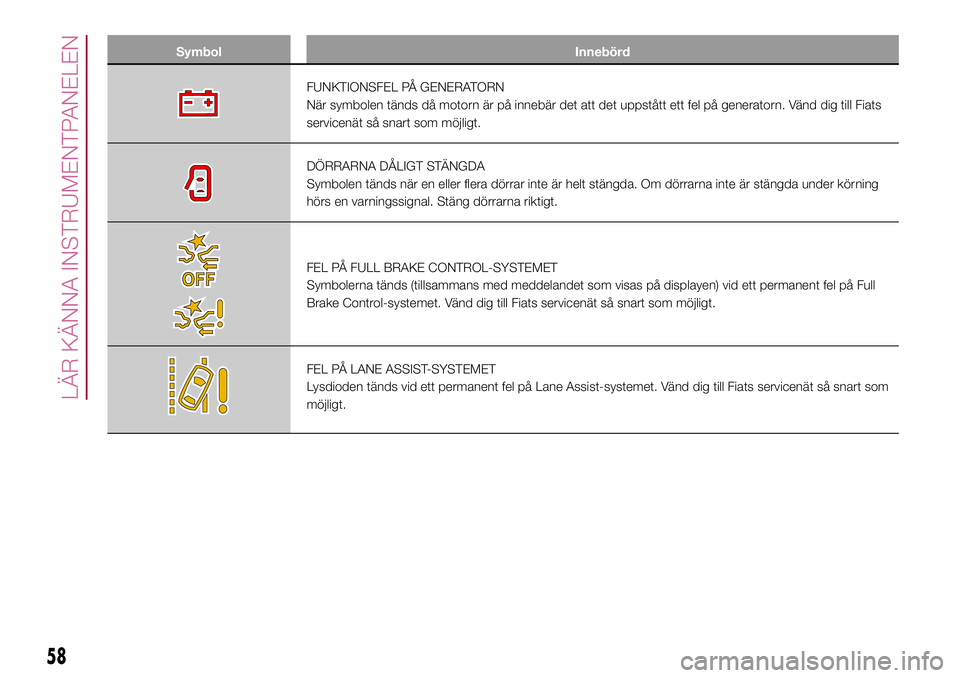

Symbol Innebörd
FUNKTIONSFEL PÅ GENERATORN
När symbolen tänds då motorn är på innebär det att det uppstått ett fel på generatorn. Vänd dig till Fiats
servicenät så snart som möjligt.
DÖRRARNA DÅLIGT STÄNGDA
Symbolen tänds när en eller flera dörrar inte är helt stängda. Om dörrarna inte är stängda under körning
hörs en varningssignal. Stäng dörrarna riktigt.
FEL PÅ FULL BRAKE CONTROL-SYSTEMET
Symbolerna tänds (tillsammans med meddelandet som visas på displayen) vid ett permanent fel på Full
Brake Control-systemet. Vänd dig till Fiats servicenät så snart som möjligt.
FEL PÅ LANE ASSIST-SYSTEMET
Lysdioden tänds vid ett permanent fel på Lane Assist-systemet. Vänd dig till Fiats servicenät så snart som
möjligt.
58
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
FEL PÅ SYSTEMET FIAT CODE / INTRÅNGSFÖRSÖK
Funktionsfel på Fiat CODE-systemet
Symbolen tänds för att signalera fel på systemet Fiat CODE-systemet. Vänd dig till Fiats servicenät så snart
som möjligt.
Inbrottsförsök
Symbolen tänds när man ställer tändlåset på MAR för att signalera att ett möjligt intrångsförsök har gjorts
vilket har utlöst larmet.
BRÄNSLELÅSSYSTEMETS AKTIVERING
Symbolen tänds vid aktivering av bränslelåssystemet.
För återaktiveringsproceduren av bränslelåssystemet, se beskrivningen i avsnittet "Bränslelåssystem" i
kapitlet "I nödläge". Om det inte är möjligt att återställa bränsleförsörjningen, vänd dig till Fiats servicenät.
FEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen tänds vid fel på bränslelåssystemet. Vänd dig till Fiats servicenät så snart som möjligt.
FÖR HÖG OLJETEMPERATUR I AUTOMATVÄXELLÅDAN AT9/FÖR HÖG KOPPLINGSTEMPERATUR I
AUTOMATVÄXELLÅDAN MED DUBBEL KOPPLING
Symbolen tänds även om växellådan överhettas efter en särskilt tung användning. I så fall sker en
begränsning av motorprestandan. Vänta tills symbolen slocknar med motorn igång eller på lägsta varvtal.
FEL PÅ LJUDSYSTEMET
Symbolen tänds för att signalera fel på ljudsystemet. Vänd dig till Fiats servicenät så snart som möjligt.
FEL PÅ SKYMNINGSSENSORN
Symbolen tänds (tillsammans med ett särskilt meddelande) om det blir fel på skymningssensorn. Vänd dig
till Fiats servicenät så snart som möjligt.
59

Symbol Innebörd
FEL PÅ REGNSENSORN
Symbolen tänds vid fel på regnsensorn. Vänd dig till Fiats servicenät så snart som möjligt.
FEL PÅ START&STOP-SYSTEMET
Symbolen tänds för att signalera fel på Start&Stop-systemet. På displayen visas ett särskilt meddelande.
Vänd dig till Fiats servicenät så snart som möjligt.
FEL PÅ KEYLESS GO-SYSTEMET
Symbolen tänds vid fel på Keyless Go-systemet. Vänd dig till Fiats servicenät så snart som möjligt.
60
LÄR KÄNNA INSTRUMENTPANELEN

Symbol Innebörd
RISK FÖR IS PÅ VÄGEN
Symbolen tänds på displayen när utomhustemperaturen är under eller lika med 3° C.
VARNING! Vid fel på utomhustemperaturgivaren, ersätts siffrorna som anger värdet av bindestreck.
FEL PÅ SPEED LIMITER
Symbolen tänds vid fel på Speed Limiter-enheten. Vänd dig till Fiats servicenät snarast möjligt för att
eliminera felet.
FEL PÅ ALLHJULSSYSTEMET 4x4
Symbolen tänds för att indikera fel på allhjulssystemet. Kontakta Fiats servicenät så fort som möjligt.
FUNKTIONSFEL UTVÄNDIGA LJUS
Symbolen tänds för att signalera fel på följande ljus: varselljus (DRL), parkeringsljus, positionsljus,
körriktningsvisare, dimbakljus, backljus, nummerplåtsbelysning, stoppljus.
Felet kan bero på att glödlampan eller motsvarande skyddssäkring har brunnit eller att elanslutningen har
avbrutits.
FEL PÅ DE AUTOMATISKA HELLJUSEN
Symbolen tänds för att signalera fel på de automatiska helljusen. Vänd dig till Fiats servicenät så snart som
möjligt.
61

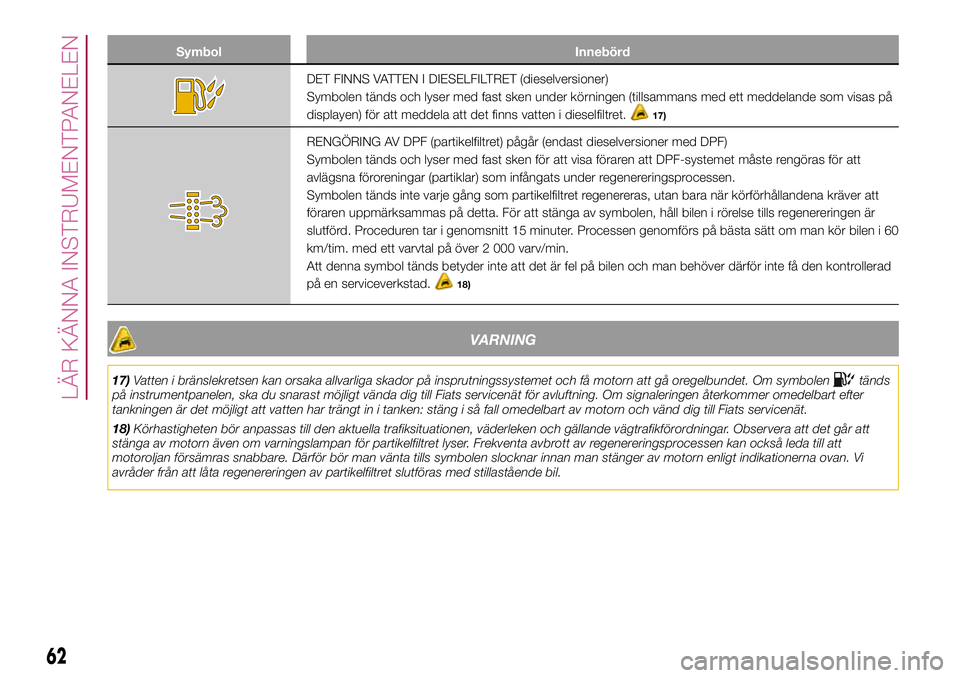

Symbol Innebörd
DET FINNS VATTEN I DIESELFILTRET (dieselversioner)
Symbolen tänds och lyser med fast sken under körningen (tillsammans med ett meddelande som visas på
displayen) för att meddela att det finns vatten i dieselfiltret.
17)
RENGÖRING AV DPF (partikelfiltret) pågår (endast dieselversioner med DPF)
Symbolen tänds och lyser med fast sken för att visa föraren att DPF-systemet måste rengöras för att
avlägsna föroreningar (partiklar) som infångats under regenereringsprocessen.
Symbolen tänds inte varje gång som partikelfiltret regenereras, utan bara när körförhållandena kräver att
föraren uppmärksammas på detta. För att stänga av symbolen, håll bilen i rörelse tills regenereringen är
slutförd. Proceduren tar i genomsnitt 15 minuter. Processen genomförs på bästa sätt om man kör bilen i 60
km/tim. med ett varvtal på över 2 000 varv/min.
Att denna symbol tänds betyder inte att det är fel på bilen och man behöver därför inte få den kontrollerad
på en serviceverkstad.
18)
VARNING
17)Vatten i bränslekretsen kan orsaka allvarliga skador på insprutningssystemet och få motorn att gå oregelbundet. Om symbolentänds
på instrumentpanelen, ska du snarast möjligt vända dig till Fiats servicenät för avluftning. Om signaleringen återkommer omedelbart efter
tankningen är det möjligt att vatten har trängt in i tanken: stäng i så fall omedelbart av motorn och vänd dig till Fiats servicenät.
18)Körhastigheten bör anpassas till den aktuella trafiksituationen, väderleken och gällande vägtrafikförordningar. Observera att det går att
stänga av motorn även om varningslampan för partikelfiltret lyser. Frekventa avbrott av regenereringsprocessen kan också leda till att
motoroljan försämras snabbare. Därför bör man vänta tills symbolen slocknar innan man stänger av motorn enligt indikationerna ovan. Vi
avråder från att låta regenereringen av partikelfiltret slutföras med stillastående bil.
62
LÄR KÄNNA INSTRUMENTPANELEN
