2017 FIAT 500X Drift- och underhållshandbok (in Swedish)

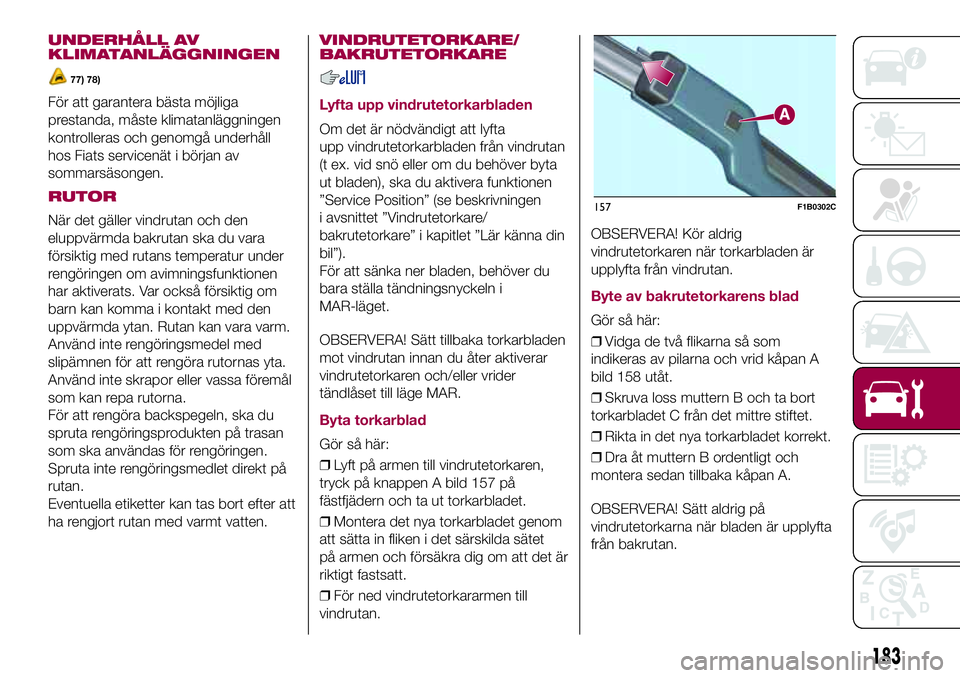

UNDERHÅLL AV
KLIMATANLÄGGNINGEN
77) 78)
För att garantera bästa möjliga
prestanda, måste klimatanläggningen
kontrolleras och genomgå underhåll
hos Fiats servicenät i början av
sommarsäsongen.
RUTOR
När det gäller vindrutan och den
eluppvärmda bakrutan ska du vara
försiktig med rutans temperatur under
rengöringen om avimningsfunktionen
har aktiverats. Var också försiktig om
barn kan komma i kontakt med den
uppvärmda ytan. Rutan kan vara varm.
Använd inte rengöringsmedel med
slipämnen för att rengöra rutornas yta.
Använd inte skrapor eller vassa föremål
som kan repa rutorna.
För att rengöra backspegeln, ska du
spruta rengöringsprodukten på trasan
som ska användas för rengöringen.
Spruta inte rengöringsmedlet direkt på
rutan.
Eventuella etiketter kan tas bort efter att
ha rengjort rutan med varmt vatten.
VINDRUTETORKARE/
BAKRUTETORKARE
Lyfta upp vindrutetorkarbladen
Om det är nödvändigt att lyfta
upp vindrutetorkarbladen från vindrutan
(t ex. vid snö eller om du behöver byta
ut bladen), ska du aktivera funktionen
”Service Position” (se beskrivningen
i avsnittet ”Vindrutetorkare/
bakrutetorkare” i kapitlet ”Lär känna din
bil”).
För att sänka ner bladen, behöver du
bara ställa tändningsnyckeln i
MAR-läget.
OBSERVERA! Sätt tillbaka torkarbladen
mot vindrutan innan du åter aktiverar
vindrutetorkaren och/eller vrider
tändlåset till läge MAR.
Byta torkarblad
Gör så här:
❒Lyft på armen till vindrutetorkaren,
tryck på knappen A bild 157 på
fästfjädern och ta ut torkarbladet.
❒Montera det nya torkarbladet genom
att sätta in fliken i det särskilda sätet
på armen och försäkra dig om att det är
riktigt fastsatt.
❒För ned vindrutetorkararmen till
vindrutan.OBSERVERA! Kör aldrig
vindrutetorkaren när torkarbladen är
upplyfta från vindrutan.
Byte av bakrutetorkarens blad
Gör så här:
❒Vidga de två flikarna så som
indikeras av pilarna och vrid kåpan A
bild 158 utåt.
❒Skruva loss muttern B och ta bort
torkarbladet C från det mittre stiftet.
❒Rikta in det nya torkarbladet korrekt.
❒Dra åt muttern B ordentligt och
montera sedan tillbaka kåpan A.
OBSERVERA! Sätt aldrig på
vindrutetorkarna när bladen är upplyfta
från bakrutan.
157F1B0302C
183

MUNSTYCKEN
Vindrutespolare
Vindrutespolarens strålar har fast
inställning. Om det inte kommer någon
stråle, ska du först kontrollera att det
finns spolarvätska i vindrutespolarens
behållare (se avsnittet "Motorrum" i
detta kapitel). Kontrollera därefter att
utloppshålen inte är tilltäppta. Rensa
dem eventuellt med en nål.
OBSERVERA! På versioner med soltak
ska du innan du sätter på
vindrutespolarna fram se till att taket är
stängt.
Bakrutespolare
Bakrutespolarens stråle är fast.
Sprutanordningens munstycke sitter på
det tredje stoppljusets sida.
AVGASSYSTEM
175) 176)
79)
Ett lämpligt underhåll av avgassystemet
utgör det bästa skyddet mot
infiltrationer av koloxid i kupén.
AUTOMATVÄXEL
80)
Använd endast en växellådsolja med
samma egenskaper som dem som står
i tabellen "Vätskor och smörjmedel"
(se kapitlet "Tekniska data").
VARNING
174)Systemet för lufttillförsel (luftfilter,
gummiledningar osv.) kan utföra en
skyddsfunktion om motorn baktänder. TA
INTE BORT detta system om du inte
ska utföra reparations- eller
underhållsingrepp. Innan du startar
motorn, ska du försäkra dig om att
systemet inte är demonterat. Om du inte
följer denna försiktighetsåtgärd, kan
allvarliga personskador uppstå.
175)Avgasutsläppen är mycket farliga och
kan vara dödliga. Avgaserna innehåller
koloxid, en ofärgad och luktfri gas som vid
inandning kan orsaka svimning och
förgiftning.176)Avgassystemet kan nå höga
temperaturer och kan leda till en brand när
man parkerar bilen på brandfarligt material.
Även gräs och torra löv kan antändas om
de kommer i kontakt med avgassystemet.
Undvik att parkera bilen eller att använda
den där avgassystemet kan komma i
kontakt med brandfarligt material.
VARNING
73)Vi rekommenderar att du anförtror
bilens underhåll till Fiats servicenät. För att
utföra det löpande underhållet och mindre
underhållsingrepp på bilen själv,
rekommenderar vi att du använder lämplig
utrustning, originalreservdelar och de
nödvändiga vätskorna. Utför ingen typ av
åtgärd om du inte har den erfarenhet
som krävs.
74)Ett felaktigt bilunderhåll eller om man
inte utför ingrepp och reparationer (som
behövs), kan det leda till dyrbara
reparationer, skador på andra komponenter
eller inverka negativt på bilens prestanda.
Låt omedelbart undersöka eventuella
funktionsfel vid Fiats servicenät.
75)Bilen är försedd med vätskor som är
optimerade för att skydda prestandan,
livslängden och för att förlänga
underhållsintervallerna. Använd inte
kemiska ämnen för att tvätta dessa
komponenter eftersom de kan skada
motorn, växellådan eller
klimatanläggningen. Dessa skador täcks
inte av bilens garanti. Om du behöver
utföra en tvätt på grund av fel på en
komponent, använd endast vätska som är
specifik för denna procedur.
158F1B0303C
184
UNDERHÅLL OCH SKÖTSEL

76)En för stor eller otillräcklig oljemängd i
vevhuset är extremt skadligt för motorn.
Var noga med att bibehålla en lämplig nivå.
77)Be att man endast använder kylvätskor
och smörjmedel som är godkända och
som lämpar sig för bilens specifika
klimatanläggning. Vissa kylmedel som inte
har godkänts är brandfarliga och kan
explodera, med risk för personskador.
Användningen av kylmedel eller
smörjmedel som inte är godkända kan
påverka anläggningens effektivitet negativt
och leda till dyrbara reparationer.
78)Klimatanläggningssystemet innehåller
kylmedel med högt tryck. För att undvika
personskador eller skador på systemet ska
tillsatsen av kylmedel eller reparationer
som kräver frånkoppling av ledningarna
utföras av Fiats servicenät.
79)Bilar försedda med katalysator ska
matas endast med blyfri bensin. Bensin
som innehåller bly skadar katalysatorn
permanent och annullerar funktionen för
reducering av avgaser, påverkar
motorprestandan allvarligt och skadar den
permanent. Om motorn inte fungerar riktigt,
särskilt vid en felaktig påsättning eller
prestandafall, vänd dig omedelbar till Fiats
servicenät. Om motorn fungerar länge
och felaktigt kan det leda till att katalysatorn
överhettas, vilket i sin tur kan skada
katalysatorn och bilen.
80)Användningen av växellådsolja som
skiljer sig från den som tillverkaren förutser,
kan påverka kvaliteten på växlingen
negativt och/eller orsaka vibrationer i

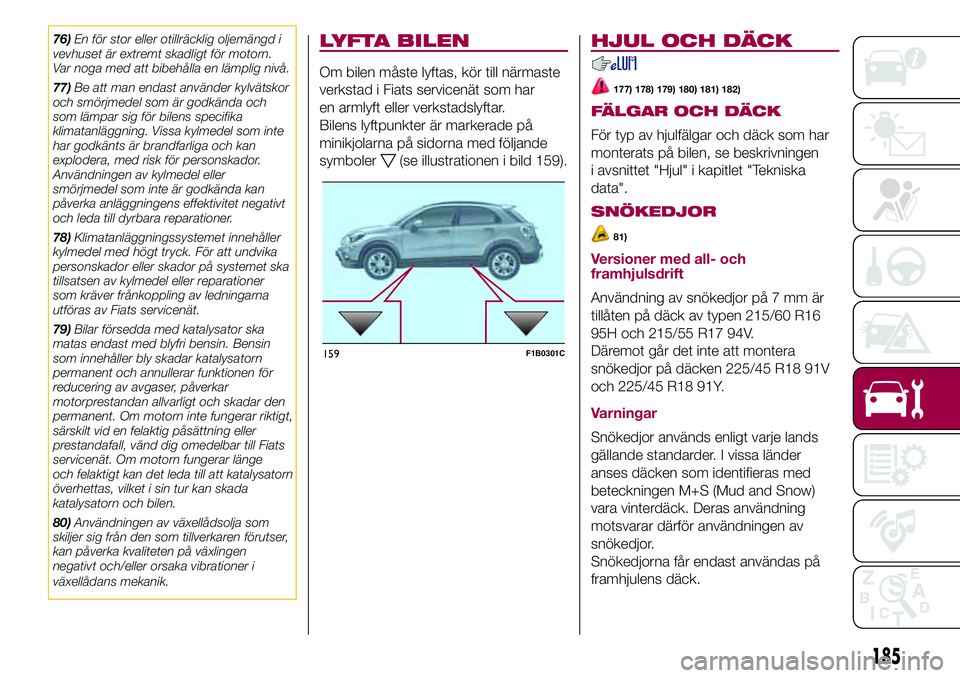

växellådans mekanik.LYFTA BILEN
Om bilen måste lyftas, kör till närmaste
verkstad i Fiats servicenät som har
en armlyft eller verkstadslyftar.
Bilens lyftpunkter är markerade på
minikjolarna på sidorna med följande
symboler
(se illustrationen i bild 159).
HJUL OCH DÄCK
177) 178) 179) 180) 181) 182)
FÄLGAR OCH DÄCK
För typ av hjulfälgar och däck som har
monterats på bilen, se beskrivningen
i avsnittet "Hjul" i kapitlet "Tekniska
data".
SNÖKEDJOR
81)
Versioner med all- och
framhjulsdrift
Användning av snökedjor på 7 mm är
tillåten på däck av typen 215/60 R16
95H och 215/55 R17 94V.
Däremot går det inte att montera
snökedjor på däcken 225/45 R18 91V
och 225/45 R18 91Y.
Varningar
Snökedjor används enligt varje lands
gällande standarder. I vissa länder
anses däcken som identifieras med
beteckningen M+S (Mud and Snow)
vara vinterdäck. Deras användning
motsvarar därför användningen av
snökedjor.
Snökedjorna får endast användas på
framhjulens däck.
159F1B0301C
185

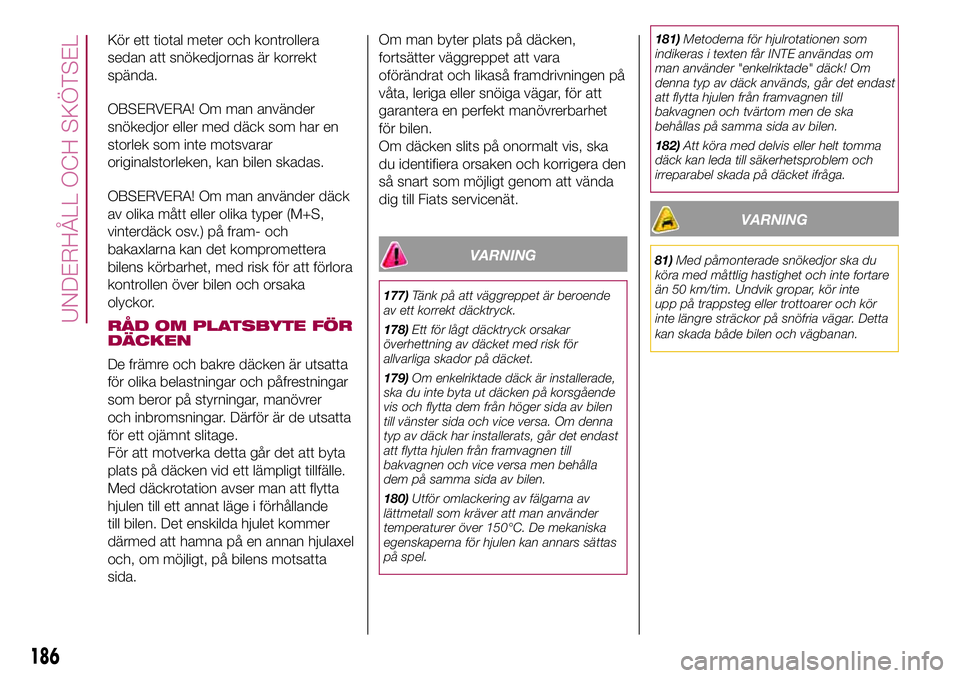

Kör ett tiotal meter och kontrollera
sedan att snökedjornas är korrekt
spända.
OBSERVERA! Om man använder
snökedjor eller med däck som har en
storlek som inte motsvarar
originalstorleken, kan bilen skadas.
OBSERVERA! Om man använder däck
av olika mått eller olika typer (M+S,
vinterdäck osv.) på fram- och
bakaxlarna kan det kompromettera
bilens körbarhet, med risk för att förlora
kontrollen över bilen och orsaka
olyckor.
RÅD OM PLATSBYTE FÖR
DÄCKEN
De främre och bakre däcken är utsatta
för olika belastningar och påfrestningar
som beror på styrningar, manövrer
och inbromsningar. Därför är de utsatta
för ett ojämnt slitage.
För att motverka detta går det att byta
plats på däcken vid ett lämpligt tillfälle.
Med däckrotation avser man att flytta
hjulen till ett annat läge i förhållande
till bilen. Det enskilda hjulet kommer
därmed att hamna på en annan hjulaxel
och, om möjligt, på bilens motsatta
sida.Om man byter plats på däcken,
fortsätter väggreppet att vara
oförändrat och likaså framdrivningen på
våta, leriga eller snöiga vägar, för att
garantera en perfekt manövrerbarhet
för bilen.
Om däcken slits på onormalt vis, ska
du identifiera orsaken och korrigera den
så snart som möjligt genom att vända
dig till Fiats servicenät.
VARNING
177)Tänk på att väggreppet är beroende
av ett korrekt däcktryck.
178)Ett för lågt däcktryck orsakar
överhettning av däcket med risk för
allvarliga skador på däcket.
179)Om enkelriktade däck är installerade,
ska du inte byta ut däcken på korsgående
vis och flytta dem från höger sida av bilen
till vänster sida och vice versa. Om denna
typ av däck har installerats, går det endast
att flytta hjulen från framvagnen till
bakvagnen och vice versa men behålla
dem på samma sida av bilen.
180)Utför omlackering av fälgarna av
lättmetall som kräver att man använder
temperaturer över 150°C. De mekaniska
egenskaperna för hjulen kan annars sättas
på spel.181)Metoderna för hjulrotationen som
indikeras i texten får INTE användas om
man använder "enkelriktade" däck! Om
denna typ av däck används, går det endast
att flytta hjulen från framvagnen till
bakvagnen och tvärtom men de ska
behållas på samma sida av bilen.
182)Att köra med delvis eller helt tomma
däck kan leda till säkerhetsproblem och
irreparabel skada på däcket ifråga.
VARNING
81)Med påmonterade snökedjor ska du
köra med måttlig hastighet och inte fortare
än 50 km/tim. Undvik gropar, kör inte
upp på trappsteg eller trottoarer och kör
inte längre sträckor på snöfria vägar. Detta
kan skada både bilen och vägbanan.
.
186
UNDERHÅLL OCH SKÖTSEL

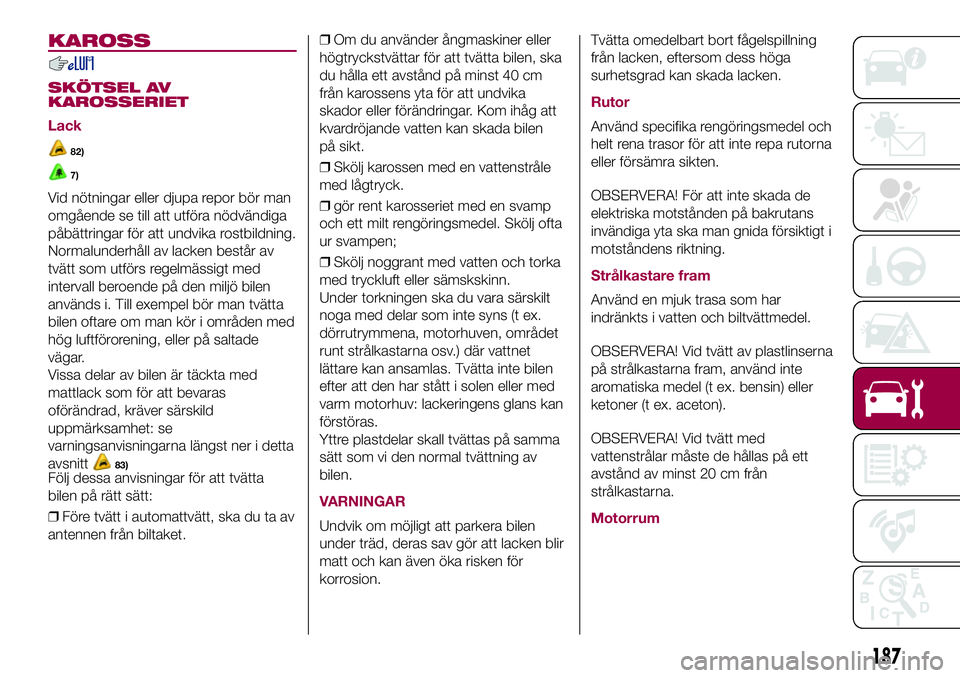

KAROSS
SKÖTSEL AV
KAROSSERIET
Lack
82)
7)
Vid nötningar eller djupa repor bör man
omgående se till att utföra nödvändiga
påbättringar för att undvika rostbildning.
Normalunderhåll av lacken består av
tvätt som utförs regelmässigt med
intervall beroende på den miljö bilen
används i. Till exempel bör man tvätta
bilen oftare om man kör i områden med
hög luftförorening, eller på saltade
vägar.
Vissa delar av bilen är täckta med
mattlack som för att bevaras
oförändrad, kräver särskild
uppmärksamhet: se
varningsanvisningarna längst ner i detta
avsnitt
83)Följ dessa anvisningar för att tvätta
bilen på rätt sätt:
❒Före tvätt i automattvätt, ska du ta av
antennen från biltaket.❒Om du använder ångmaskiner eller
högtryckstvättar för att tvätta bilen, ska
du hålla ett avstånd på minst 40 cm
från karossens yta för att undvika
skador eller förändringar. Kom ihåg att
kvardröjande vatten kan skada bilen
på sikt.
❒Skölj karossen med en vattenstråle
med lågtryck.
❒gör rent karosseriet med en svamp
och ett milt rengöringsmedel. Skölj ofta
ur svampen;
❒Skölj noggrant med vatten och torka
med tryckluft eller sämskskinn.
Under torkningen ska du vara särskilt
noga med delar som inte syns (t ex.
dörrutrymmena, motorhuven, området
runt strålkastarna osv.) där vattnet
lättare kan ansamlas. Tvätta inte bilen
efter att den har stått i solen eller med
varm motorhuv: lackeringens glans kan
förstöras.
Yttre plastdelar skall tvättas på samma
sätt som vi den normal tvättning av
bilen.
VARNINGAR
Undvik om möjligt att parkera bilen
under träd, deras sav gör att lacken blir
matt och kan även öka risken för
korrosion.Tvätta omedelbart bort fågelspillning
från lacken, eftersom dess höga
surhetsgrad kan skada lacken.
Rutor
Använd specifika rengöringsmedel och
helt rena trasor för att inte repa rutorna
eller försämra sikten.
OBSERVERA! För att inte skada de
elektriska motstånden på bakrutans
invändiga yta ska man gnida försiktigt i
motståndens riktning.
Strålkastare fram
Använd en mjuk trasa som har
indränkts i vatten och biltvättmedel.
OBSERVERA! Vid tvätt av plastlinserna
på strålkastarna fram, använd inte
aromatiska medel (t ex. bensin) eller
ketoner (t ex. aceton).
OBSERVERA! Vid tvätt med
vattenstrålar måste de hållas på ett
avstånd av minst 20 cm från
strålkastarna.
Motorrum
187

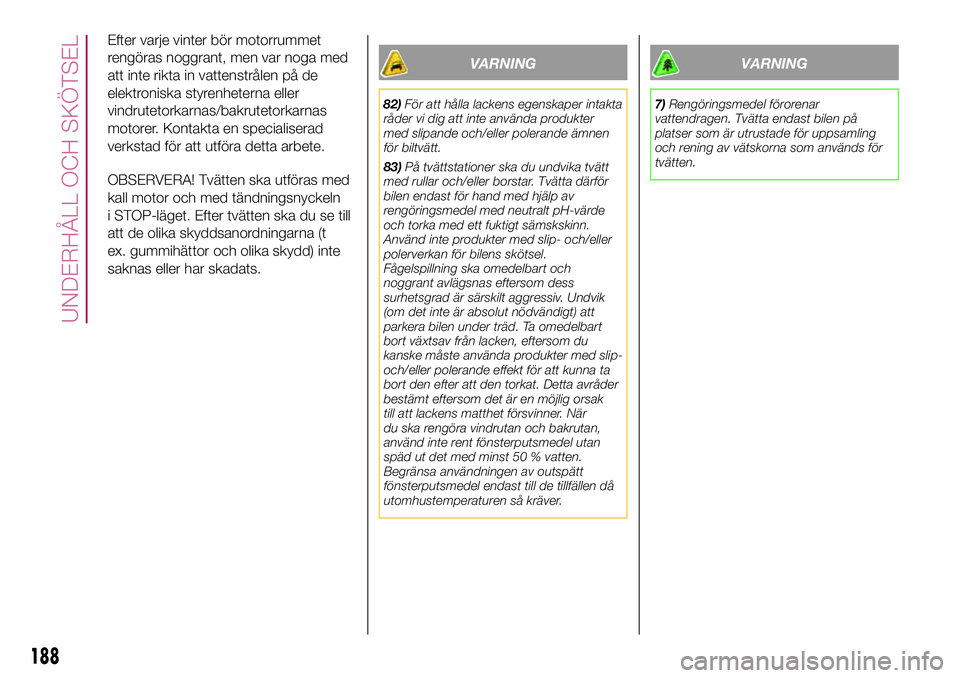

Efter varje vinter bör motorrummet
rengöras noggrant, men var noga med
att inte rikta in vattenstrålen på de
elektroniska styrenheterna eller
vindrutetorkarnas/bakrutetorkarnas
motorer. Kontakta en specialiserad
verkstad för att utföra detta arbete.
OBSERVERA! Tvätten ska utföras med
kall motor och med tändningsnyckeln
i STOP-läget. Efter tvätten ska du se till
att de olika skyddsanordningarna (t
ex. gummihättor och olika skydd) inte
saknas eller har skadats.
VARNING
82)För att hålla lackens egenskaper intakta
råder vi dig att inte använda produkter
med slipande och/eller polerande ämnen
för biltvätt.
83)På tvättstationer ska du undvika tvätt
med rullar och/eller borstar. Tvätta därför
bilen endast för hand med hjälp av
rengöringsmedel med neutralt pH-värde
och torka med ett fuktigt sämskskinn.
Använd inte produkter med slip- och/eller
polerverkan för bilens skötsel.
Fågelspillning ska omedelbart och
noggrant avlägsnas eftersom dess
surhetsgrad är särskilt aggressiv. Undvik
(om det inte är absolut nödvändigt) att
parkera bilen under träd. Ta omedelbart
bort växtsav från lacken, eftersom du
kanske måste använda produkter med slip-
och/eller polerande effekt för att kunna ta
bort den efter att den torkat. Detta avråder
bestämt eftersom det är en möjlig orsak
till att lackens matthet försvinner. När
du ska rengöra vindrutan och bakrutan,
använd inte rent fönsterputsmedel utan
späd ut det med minst 50 % vatten.
Begränsa användningen av outspätt
fönsterputsmedel endast till de tillfällen då
utomhustemperaturen så kräver.
VARNING
7)Rengöringsmedel förorenar
vattendragen. Tvätta endast bilen på
platser som är utrustade för uppsamling
och rening av vätskorna som används för
tvätten.
188
UNDERHÅLL OCH SKÖTSEL

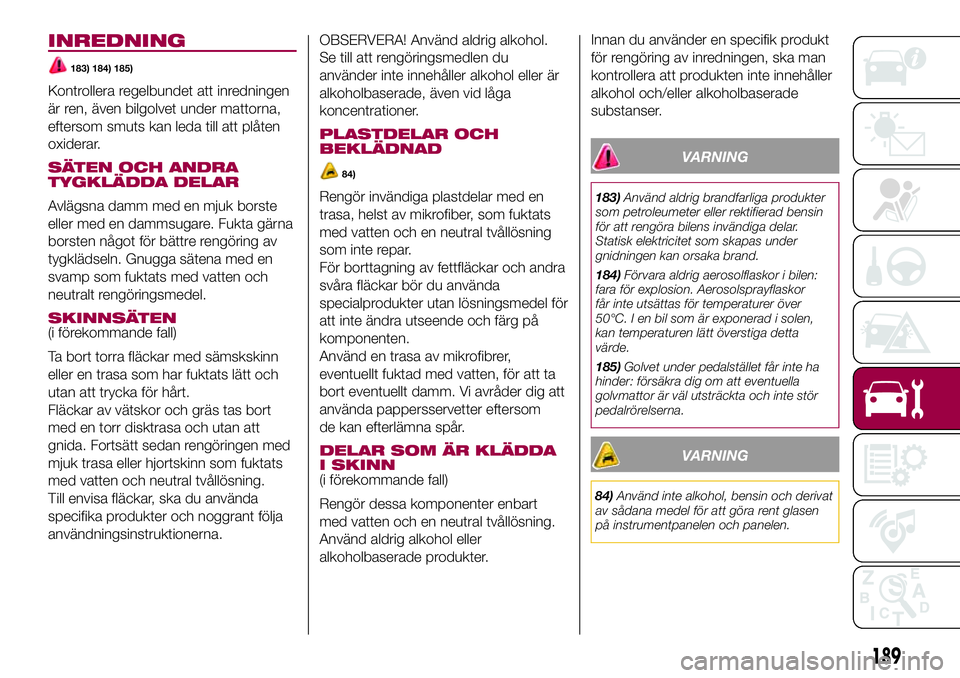

INREDNING
183) 184) 185)
Kontrollera regelbundet att inredningen
är ren, även bilgolvet under mattorna,
eftersom smuts kan leda till att plåten
oxiderar.
SÄTEN OCH ANDRA
TYGKLÄDDA DELAR
Avlägsna damm med en mjuk borste
eller med en dammsugare. Fukta gärna
borsten något för bättre rengöring av
tygklädseln. Gnugga sätena med en
svamp som fuktats med vatten och
neutralt rengöringsmedel.
SKINNSÄTEN(i förekommande fall)
Ta bort torra fläckar med sämskskinn
eller en trasa som har fuktats lätt och
utan att trycka för hårt.
Fläckar av vätskor och gräs tas bort
med en torr disktrasa och utan att
gnida. Fortsätt sedan rengöringen med
mjuk trasa eller hjortskinn som fuktats
med vatten och neutral tvållösning.
Till envisa fläckar, ska du använda
specifika produkter och noggrant följa
användningsinstruktionerna.OBSERVERA! Använd aldrig alkohol.
Se till att rengöringsmedlen du
använder inte innehåller alkohol eller är
alkoholbaserade, även vid låga
koncentrationer.
PLASTDELAR OCH
BEKLÄDNAD
84)
Rengör invändiga plastdelar med en
trasa, helst av mikrofiber, som fuktats
med vatten och en neutral tvållösning
som inte repar.
För borttagning av fettfläckar och andra
svåra fläckar bör du använda
specialprodukter utan lösningsmedel för
att inte ändra utseende och färg på
komponenten.
Använd en trasa av mikrofibrer,
eventuellt fuktad med vatten, för att ta
bort eventuellt damm. Vi avråder dig att
använda pappersservetter eftersom
de kan efterlämna spår.
DELAR SOM ÄR KLÄDDA
I SKINN
(i förekommande fall)
Rengör dessa komponenter enbart
med vatten och en neutral tvållösning.
Använd aldrig alkohol eller
alkoholbaserade produkter.Innan du använder en specifik produkt
för rengöring av inredningen, ska man
kontrollera att produkten inte innehåller
alkohol och/eller alkoholbaserade
substanser.
VARNING
183)Använd aldrig brandfarliga produkter
som petroleumeter eller rektifierad bensin
för att rengöra bilens invändiga delar.
Statisk elektricitet som skapas under
gnidningen kan orsaka brand.
184)Förvara aldrig aerosolflaskor i bilen:
fara för explosion. Aerosolsprayflaskor
får inte utsättas för temperaturer över
50°C. I en bil som är exponerad i solen,
kan temperaturen lätt överstiga detta
värde.
185)Golvet under pedalstället får inte ha
hinder: försäkra dig om att eventuella
golvmattor är väl utsträckta och inte stör
pedalrörelserna.
VARNING
84)Använd inte alkohol, bensin och derivat
av sådana medel för att göra rent glasen
på instrumentpanelen och panelen.
189

TEKNISKA DATA
Detta kapitel innehåller all information
du behöver för att förstå hur din nya bil
är konstruerad och hur den fungerar,
vilket illustreras med uppgifter, tabeller
och grafiska bilder. För entusiaster,
tekniker samt alla som vill lära känna sin
bil i detalj.IDENTIFIERINGSUPPGIFTER ..........191
MOTOR ..........................................192
HJUL ..............................................194
MÅTT ..............................................196
VIKTER ...........................................198
PÅFYLLNINGAR ..............................201
VÄTSKOR OCH SMÖRJMEDEL ......205
PRESTANDA ...................................208
BRÄNSLEFÖRBRUKNING ..............209
CO2-UTSLÄPP ...............................211
BESTÄMMELSER FÖR
BEHANDLING AV UTTJÄNTA
BILAR .............................................212
190
TEKNISKA DATA
