2017 FIAT 500X Drift- och underhållshandbok (in Swedish)

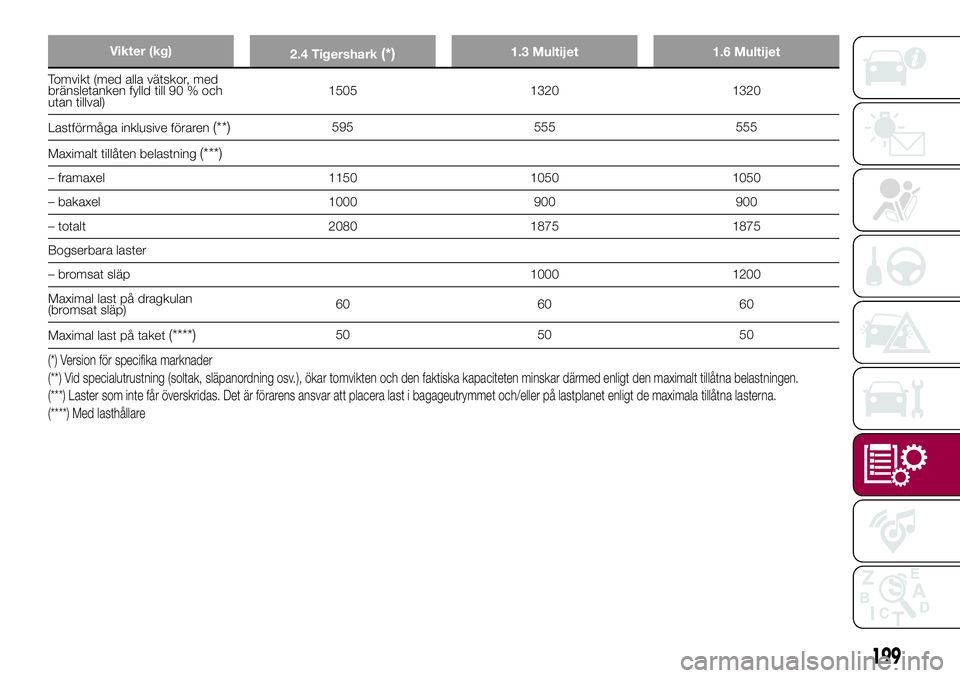

Vikter (kg)
2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och
utan tillval)1505 1320 1320
Lastförmåga inklusive föraren
(**)595 555 555
Maximalt tillåten belastning
(***)
– framaxel 1150 1050 1050
– bakaxel 1000 900 900
– totalt 2080 1875 1875
Bogserbara laster
– bromsat släp 1000 1200
Maximal last på dragkulan
(bromsat släp)60 60 60
Maximal last på taket
(****)50 50 50
(*) Version för specifika marknader
(**) Vid specialutrustning (soltak, släpanordning osv.), ökar tomvikten och den faktiska kapaciteten minskar därmed enligt den maximalt tillåtnabelastningen.
(***) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastplanet enligt de maximala tillåtna lasterna.
(****) Med lasthållare
199

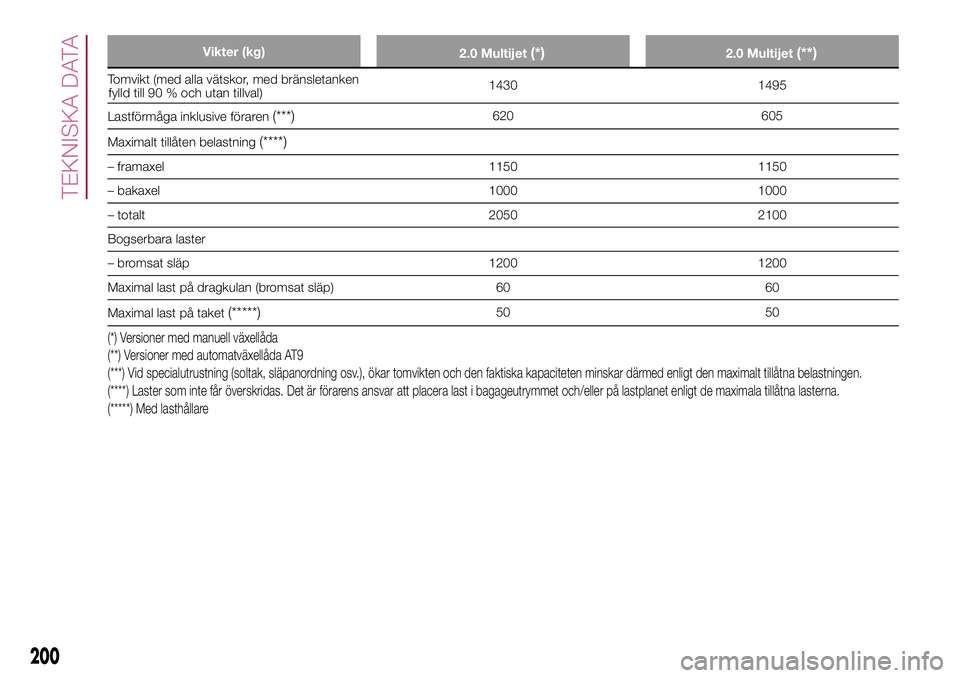

Vikter (kg)
2.0 Multijet(*)2.0 Multijet(**)
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1430 1495
Lastförmåga inklusive föraren
(***)620 605
Maximalt tillåten belastning
(****)
– framaxel 1150 1150
– bakaxel 1000 1000
– totalt 2050 2100
Bogserbara laster
– bromsat släp 1200 1200
Maximal last på dragkulan (bromsat släp) 60 60
Maximal last på taket
(*****)50 50
(*) Versioner med manuell växellåda
(**) Versioner med automatväxellåda AT9
(***) Vid specialutrustning (soltak, släpanordning osv.), ökar tomvikten och den faktiska kapaciteten minskar därmed enligt den maximalt tillåtna belastningen.
(****) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastplanet enligt de maximala tillåtnalasterna.
(*****) Med lasthållare
200
TEKNISKA DATA

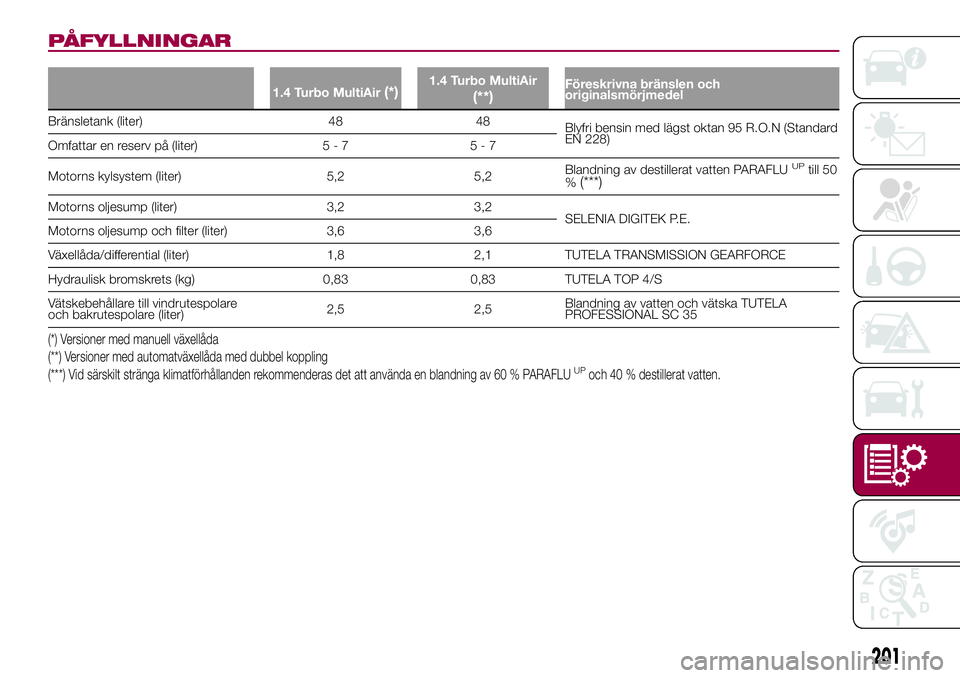

PÅFYLLNINGAR
1.4 Turbo MultiAir(*)1.4 Turbo MultiAir
(**)Föreskrivna bränslen och
originalsmörjmedel
Bränsletank (liter) 48 48
Blyfri bensin med lägst oktan 95 R.O.N (Standard
EN 228)
Omfattar en reserv på (liter) 5 - 7 5 - 7
Motorns kylsystem (liter) 5,2 5,2Blandning av destillerat vatten PARAFLU
UPtill 50
%(***)
Motorns oljesump (liter) 3,2 3,2
SELENIA DIGITEK P.E.
Motorns oljesump och filter (liter) 3,6 3,6
Växellåda/differential (liter) 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets (kg) 0,83 0,83 TUTELA TOP 4/S
Vätskebehållare till vindrutespolare
och bakrutespolare (liter)2,5 2,5Blandning av vatten och vätska TUTELA
PROFESSIONAL SC 35
(*) Versioner med manuell växellåda
(**) Versioner med automatväxellåda med dubbel koppling
(***) Vid särskilt stränga klimatförhållanden rekommenderas det att använda en blandning av 60 % PARAFLU
UPoch 40 % destillerat vatten.
201

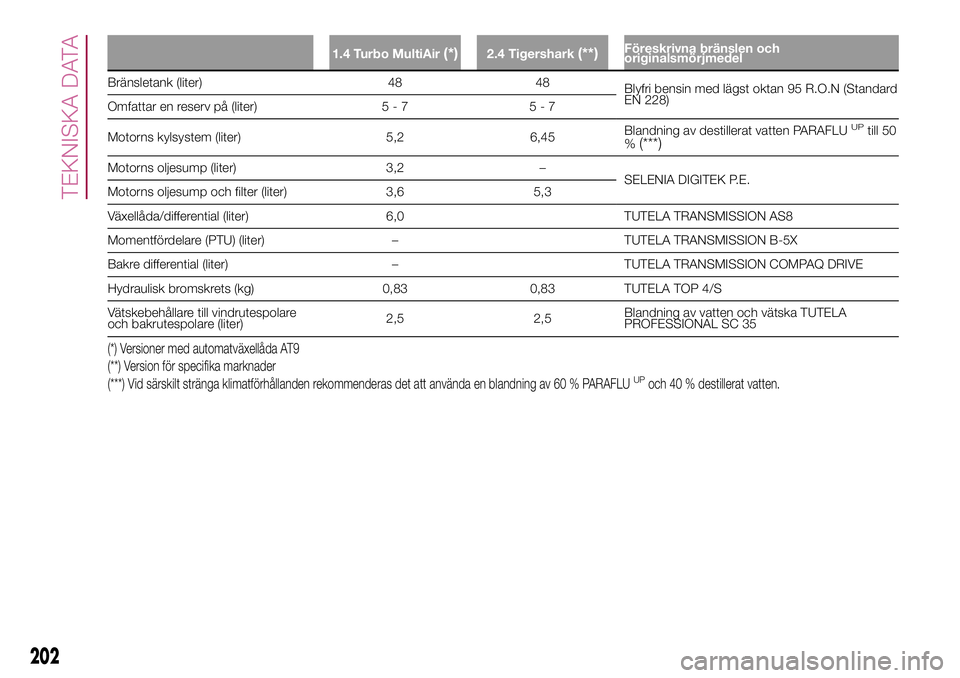

1.4 Turbo MultiAir(*)2.4 Tigershark(**)Föreskrivna bränslen och
originalsmörjmedel
Bränsletank (liter) 48 48
Blyfri bensin med lägst oktan 95 R.O.N (Standard
EN 228)
Omfattar en reserv på (liter) 5 - 7 5 - 7
Motorns kylsystem (liter) 5,2 6,45Blandning av destillerat vatten PARAFLU
UPtill 50
%(***)
Motorns oljesump (liter) 3,2 –
SELENIA DIGITEK P.E.
Motorns oljesump och filter (liter) 3,6 5,3
Växellåda/differential (liter) 6,0 TUTELA TRANSMISSION AS8
Momentfördelare (PTU) (liter) – TUTELA TRANSMISSION B-5X
Bakre differential (liter) – TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisk bromskrets (kg) 0,83 0,83 TUTELA TOP 4/S
Vätskebehållare till vindrutespolare
och bakrutespolare (liter)2,5 2,5Blandning av vatten och vätska TUTELA
PROFESSIONAL SC 35
(*) Versioner med automatväxellåda AT9
(**) Version för specifika marknader
(***) Vid särskilt stränga klimatförhållanden rekommenderas det att använda en blandning av 60 % PARAFLU
UPoch 40 % destillerat vatten.
202
TEKNISKA DATA

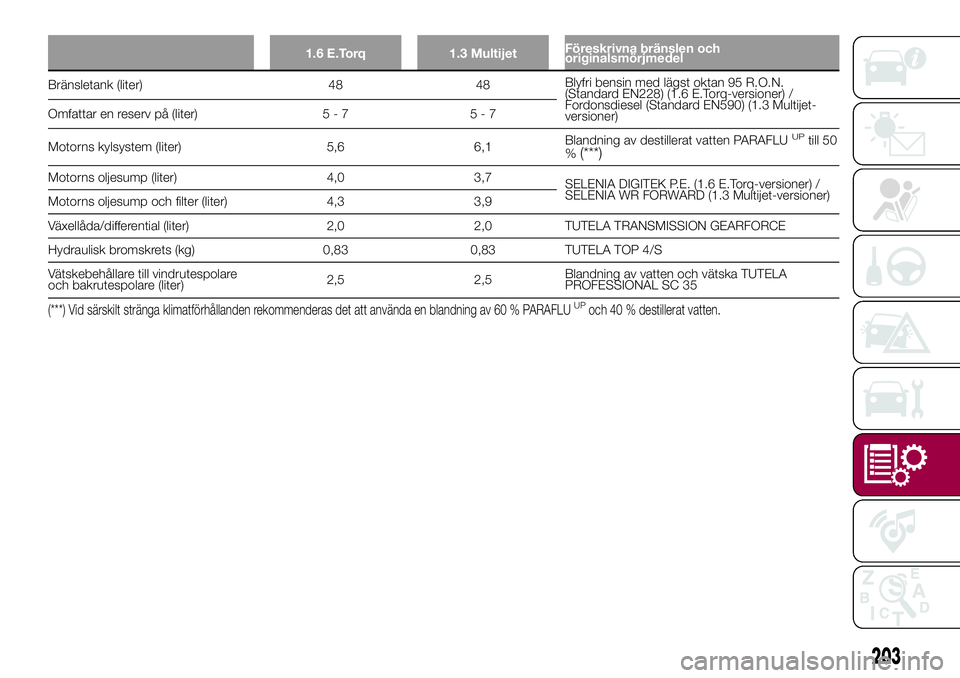

1.6 E.Torq 1.3 MultijetFöreskrivna bränslen och
originalsmörjmedel
Bränsletank (liter) 48 48Blyfri bensin med lägst oktan 95 R.O.N.
(Standard EN228) (1.6 E.Torq-versioner) /
Fordonsdiesel (Standard EN590) (1.3 Multijet-
versioner) Omfattar en reserv på (liter) 5 - 7 5 - 7
Motorns kylsystem (liter) 5,6 6,1Blandning av destillerat vatten PARAFLU
UPtill 50
%(***)
Motorns oljesump (liter) 4,0 3,7
SELENIA DIGITEK P.E. (1.6 E.Torq-versioner) /
SELENIA WR FORWARD (1.3 Multijet-versioner)
Motorns oljesump och filter (liter) 4,3 3,9
Växellåda/differential (liter) 2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets (kg) 0,83 0,83 TUTELA TOP 4/S
Vätskebehållare till vindrutespolare
och bakrutespolare (liter)2,5 2,5Blandning av vatten och vätska TUTELA
PROFESSIONAL SC 35
(***) Vid särskilt stränga klimatförhållanden rekommenderas det att använda en blandning av 60 % PARAFLUUPoch 40 % destillerat vatten.
203

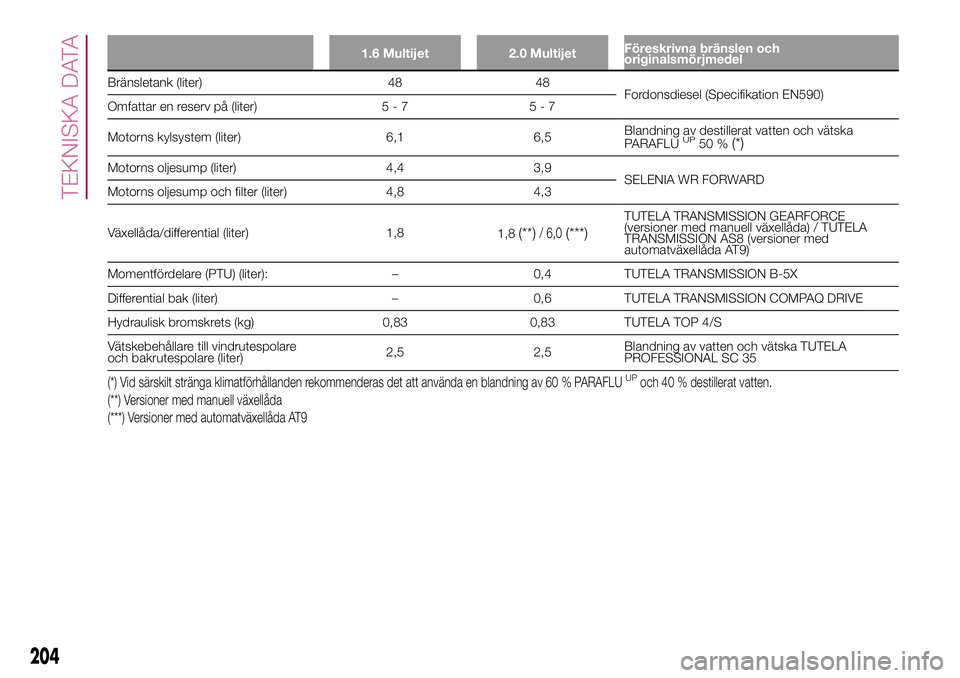

1.6 Multijet 2.0 MultijetFöreskrivna bränslen och
originalsmörjmedel
Bränsletank (liter) 48 48
Fordonsdiesel (Specifikation EN590)
Omfattar en reserv på (liter) 5 - 7 5 - 7
Motorns kylsystem (liter) 6,1 6,5Blandning av destillerat vatten och vätska
PARAFLU
UP50 %(*)
Motorns oljesump (liter) 4,4 3,9
SELENIA WR FORWARD
Motorns oljesump och filter (liter) 4,8 4,3
Växellåda/differential (liter) 1,8
1,8
(**)/ 6,0(***)
TUTELA TRANSMISSION GEARFORCE
(versioner med manuell växellåda) / TUTELA
TRANSMISSION AS8 (versioner med
automatväxellåda AT9)
Momentfördelare (PTU) (liter): – 0,4 TUTELA TRANSMISSION B-5X
Differential bak (liter) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisk bromskrets (kg) 0,83 0,83 TUTELA TOP 4/S
Vätskebehållare till vindrutespolare
och bakrutespolare (liter)2,5 2,5Blandning av vatten och vätska TUTELA
PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden rekommenderas det att använda en blandning av 60 % PARAFLUUPoch 40 % destillerat vatten.
(**) Versioner med manuell växellåda
(***) Versioner med automatväxellåda AT9
204
TEKNISKA DATA

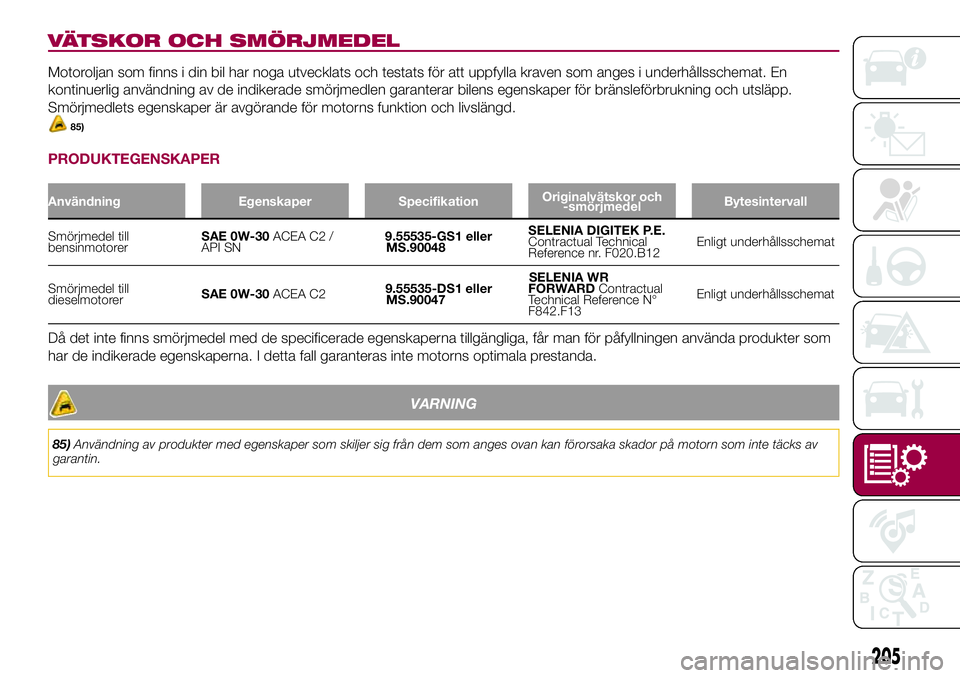

VÄTSKOR OCH SMÖRJMEDEL
Motoroljan som finns i din bil har noga utvecklats och testats för att uppfylla kraven som anges i underhållsschemat. En
kontinuerlig användning av de indikerade smörjmedlen garanterar bilens egenskaper för bränsleförbrukning och utsläpp.
Smörjmedlets egenskaper är avgörande för motorns funktion och livslängd.
85)
PRODUKTEGENSKAPER
Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelBytesintervall
Smörjmedel till
bensinmotorerSAE 0W-30ACEA C2 /
API SN9.55535-GS1 eller
MS.90048SELENIA DIGITEK P.E.
Contractual Technical
Reference nr. F020.B12Enligt underhållsschemat
Smörjmedel till
dieselmotorerSAE 0W-30ACEA C29.55535-DS1 eller
MS.90047SELENIA WR
FORWARDContractual
Technical Reference N°
F842.F13Enligt underhållsschemat
Då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda produkter som
har de indikerade egenskaperna. I detta fall garanteras inte motorns optimala prestanda.
VARNING
85)Användning av produkter med egenskaper som skiljer sig från dem som anges ovan kan förorsaka skador på motorn som inte täcks av
garantin.
205

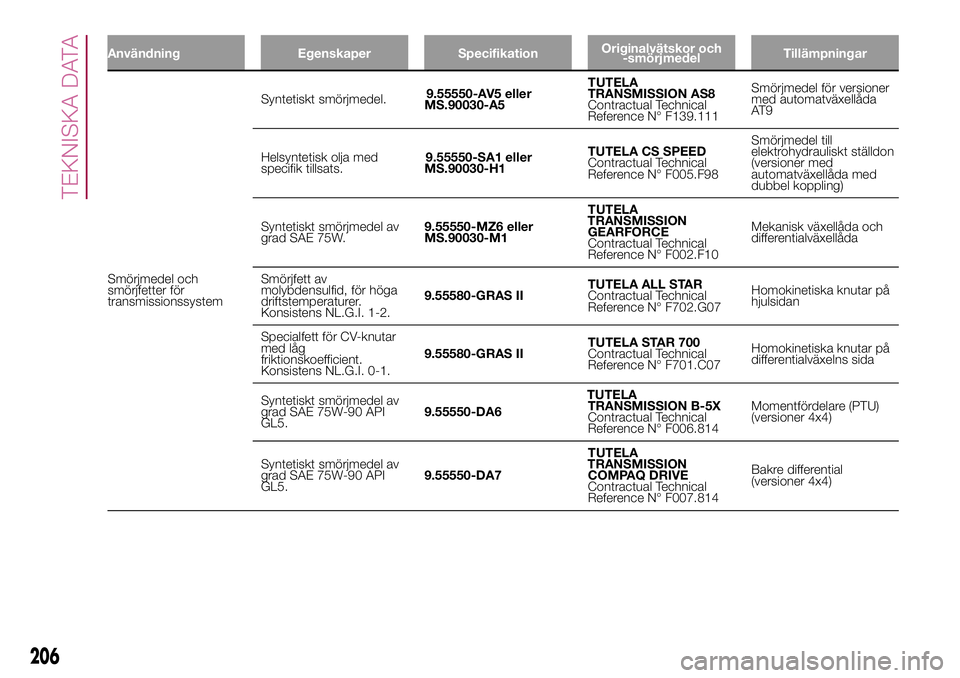

Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelTillämpningar
Smörjmedel och
smörjfetter för
transmissionssystemSyntetiskt smörjmedel.9.55550-AV5 eller
MS.90030-A5TUTELA
TRANSMISSION AS8
Contractual Technical
Reference N° F139.111Smörjmedel för versioner
med automatväxellåda
AT 9
Helsyntetisk olja med
specifik tillsats.9.55550-SA1 eller
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Smörjmedel till
elektrohydrauliskt ställdon
(versioner med
automatväxellåda med
dubbel koppling)
Syntetiskt smörjmedel av
grad SAE 75W.9.55550-MZ6 eller
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mekanisk växellåda och
differentialväxellåda
Smörjfett av
molybdensulfid, för höga
driftstemperaturer.
Konsistens NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetiska knutar på
hjulsidan
Specialfett för CV-knutar
med låg
friktionskoefficient.
Konsistens NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetiska knutar på
differentialväxelns sida
Syntetiskt smörjmedel av
grad SAE 75W-90 API
GL5.9.55550-DA6TUTELA
TRANSMISSION B-5X
Contractual Technical
Reference N° F006.814Momentfördelare (PTU)
(versioner 4x4)
Syntetiskt smörjmedel av
grad SAE 75W-90 API
GL5.9.55550-DA7TUTELA
TRANSMISSION
COMPAQ DRIVE
Contractual Technical
Reference N° F007.814Bakre differential
(versioner 4x4)
206
TEKNISKA DATA
