2017 FIAT 500X Drift- och underhållshandbok (in Swedish)

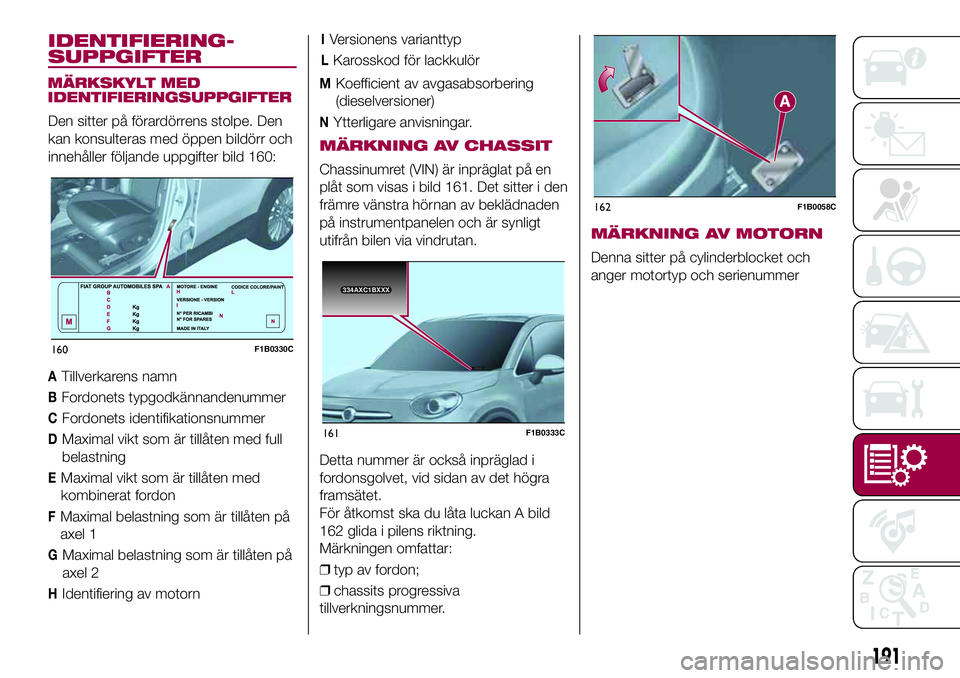

SUPPGIFTER
MÄRKSKYLT MED
IDENTIFIERINGSUPPGIFTER
Den sitter på förardörrens stolpe. Den
kan konsulteras med öppen bildörr och
innehåller följande uppgifter bild 160:
ATillverkarens namn
BFordonets typgodkännandenummer
CFordonets identifikationsnummer
DMaximal vikt som är tillåten med full
belastning
EMaximal vikt som är tillåten med
kombinerat fordon
FMaximal belastning som är tillåten på
axel 1
GMaximal belastning som är tillåten på
axel 2
HIdentifiering av motorn
IVersionens varianttyp
LKarosskod för lackkulör
MKoefficient av avgasabsorbering
(dieselversioner)
NYtterligare anvisningar.
MÄRKNING AV CHASSIT
Chassinumret (VIN) är inpräglat på en
plåt som visas i bild 161. Det sitter i den
främre vänstra hörnan av beklädnaden
på instrumentpanelen och är synligt
utifrån bilen via vindrutan.
Detta nummer är också inpräglad i
fordonsgolvet, vid sidan av det högra
framsätet.
För åtkomst ska du låta luckan A bild
162 glida i pilens riktning.
Märkningen omfattar:
❒typ av fordon;
❒chassits progressiva
tillverkningsnummer.
MÄRKNING AV MOTORN
Denna sitter på cylinderblocket och
anger motortyp och serienummer
160F1B0330C
334
AXC1BXXX
334AXC1BXXX
161F1B0333C
162F1B0058C
191

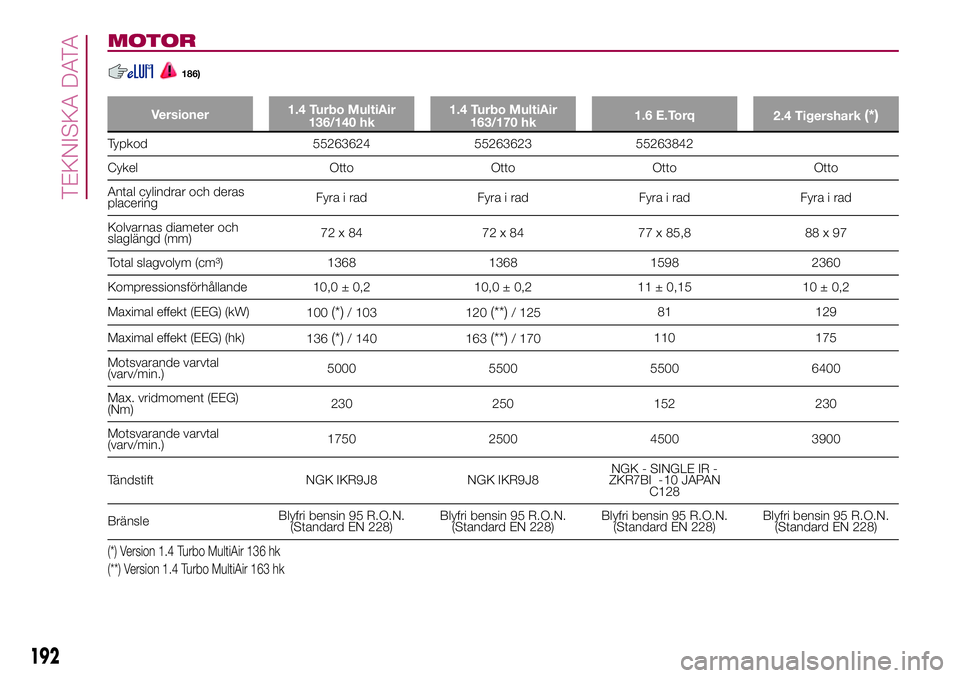

IDENTIFIERING-

MOTOR
186)
Versioner1.4 Turbo MultiAir
136/140 hk1.4 Turbo MultiAir
163/170 hk1.6 E.Torq
2.4 Tigershark(*)
Typkod 55263624 55263623 55263842
Cykel Otto Otto Otto Otto
Antal cylindrar och deras
placeringFyra i rad Fyra i rad Fyra i rad Fyra i rad
Kolvarnas diameter och
slaglängd (mm)72 x 84 72 x 84 77 x 85,8 88 x 97
Total slagvolym (cm³) 1368 1368 1598 2360
Kompressionsförhållande 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15 10 ± 0,2
Maximal effekt (EEG) (kW)
100
(*)/ 103 120(**)/ 12581 129
Maximal effekt (EEG) (hk)
136
(*)/ 140 163(**)/ 170110 175
Motsvarande varvtal
(varv/min.)5000 5500 5500 6400
Max. vridmoment (EEG)
(Nm)230 250 152 230
Motsvarande varvtal
(varv/min.)1750 2500 4500 3900
Tändstift NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI -10 JAPAN
C128
BränsleBlyfri bensin 95 R.O.N.
(Standard EN 228)Blyfri bensin 95 R.O.N.
(Standard EN 228)Blyfri bensin 95 R.O.N.
(Standard EN 228)Blyfri bensin 95 R.O.N.
(Standard EN 228)
(*) Version 1.4 Turbo MultiAir 136 hk
(**) Version 1.4 Turbo MultiAir 163 hk
192

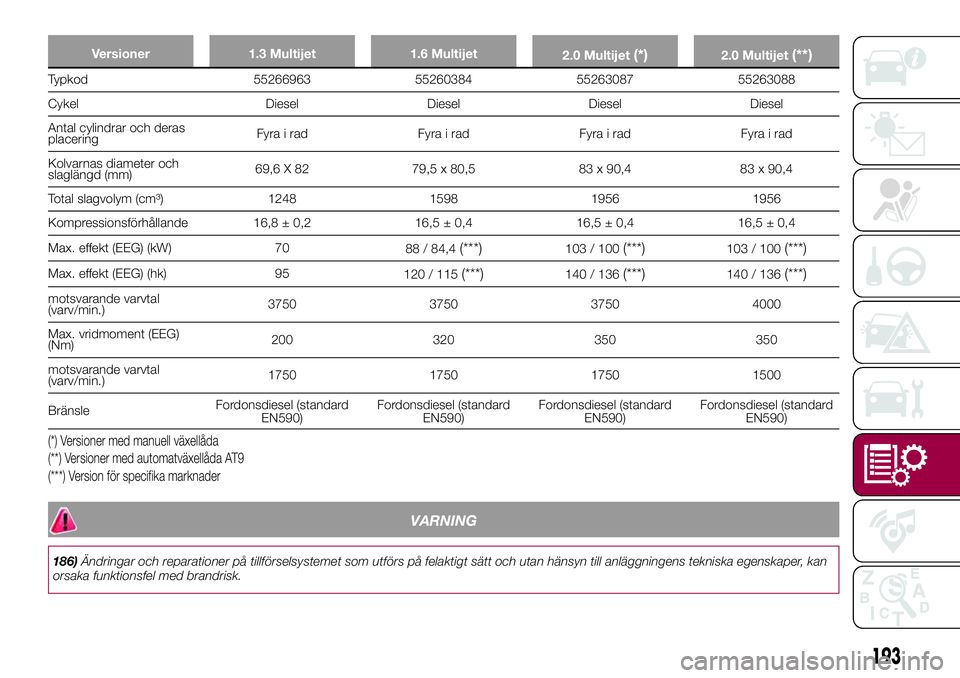

TEKNISKA DATA

Versioner 1.3 Multijet 1.6 Multijet
2.0 Multijet(*)2.0 Multijet(**)
Typkod 55266963 55260384 55263087 55263088
Cykel Diesel Diesel Diesel Diesel
Antal cylindrar och deras
placeringFyra i rad Fyra i rad Fyra i rad Fyra i rad
Kolvarnas diameter och
slaglängd (mm)69,6 X 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Total slagvolym (cm³) 1248 1598 1956 1956
Kompressionsförhållande 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Max. effekt (EEG) (kW) 70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Max. effekt (EEG) (hk) 95
120 / 115(***)140 / 136(***)140 / 136(***)
motsvarande varvtal
(varv/min.)3750 3750 3750 4000
Max. vridmoment (EEG)
(Nm)200 320 350 350
motsvarande varvtal
(varv/min.)1750 1750 1750 1500
BränsleFordonsdiesel (standard
EN590)Fordonsdiesel (standard
EN590)Fordonsdiesel (standard
EN590)Fordonsdiesel (standard
EN590)
(*) Versioner med manuell växellåda
(**) Versioner med automatväxellåda AT9
(***) Version för specifika marknader
VARNING
186)Ändringar och reparationer på tillförselsystemet som utförs på felaktigt sätt och utan hänsyn till anläggningens tekniska egenskaper, kan
orsaka funktionsfel med brandrisk.
193

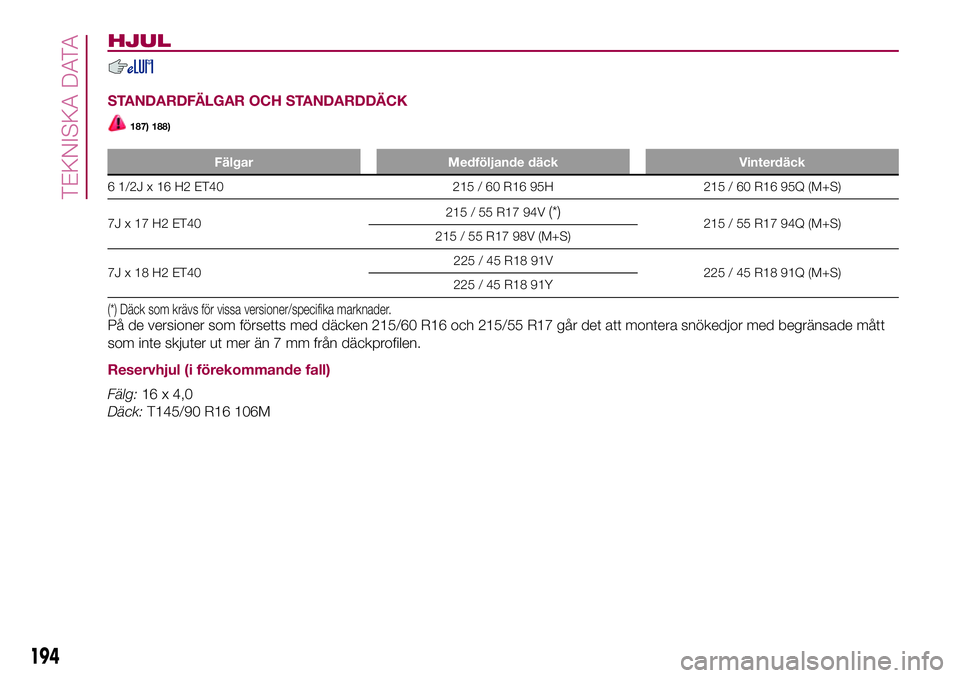

HJUL
STANDARDFÄLGAR OCH STANDARDDÄCK
187) 188)
Fälgar Medföljande däck Vinterdäck
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Däck som krävs för vissa versioner/specifika marknader.På de versioner som försetts med däcken 215/60 R16 och 215/55 R17 går det att montera snökedjor med begränsade mått
som inte skjuter ut mer än 7 mm från däckprofilen.
Reservhjul (i förekommande fall)
Fälg:16 x 4,0
Däck:T145/90 R16 106M
194
TEKNISKA DATA

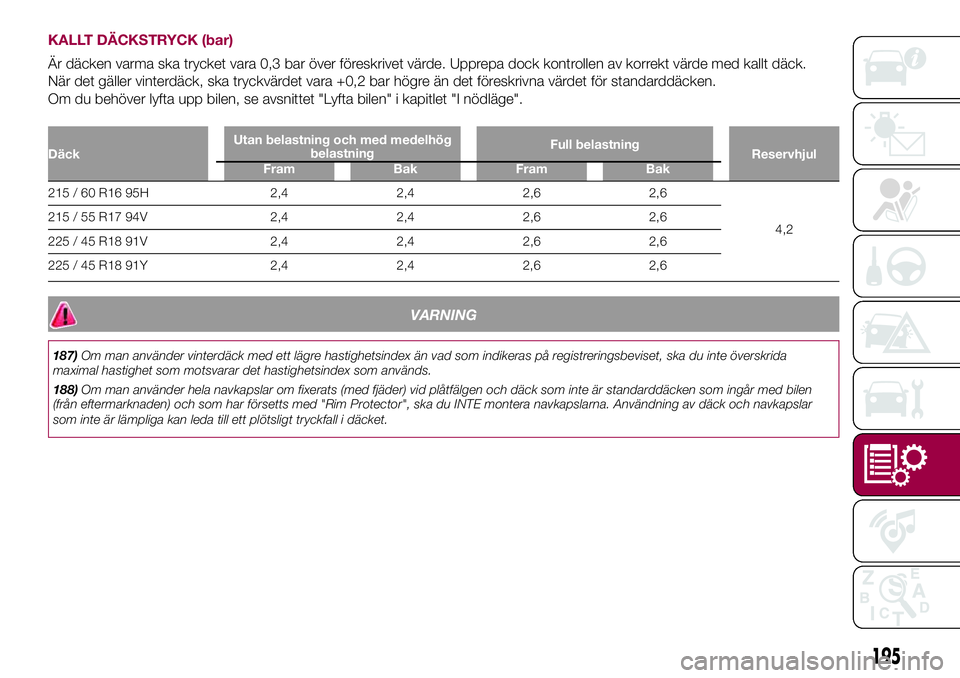

KALLT DÄCKSTRYCK (bar)
Är däcken varma ska trycket vara 0,3 bar över föreskrivet värde. Upprepa dock kontrollen av korrekt värde med kallt däck.
När det gäller vinterdäck, ska tryckvärdet vara +0,2 bar högre än det föreskrivna värdet för standarddäcken.
Om du behöver lyfta upp bilen, se avsnittet "Lyfta bilen" i kapitlet "I nödläge".
DäckUtan belastning och med medelhög
belastningFull belastning
Reservhjul
Fram Bak Fram Bak
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
VARNING
187)Om man använder vinterdäck med ett lägre hastighetsindex än vad som indikeras på registreringsbeviset, ska du inte överskrida
maximal hastighet som motsvarar det hastighetsindex som används.
188)Om man använder hela navkapslar om fixerats (med fjäder) vid plåtfälgen och däck som inte är standarddäcken som ingår med bilen
(från eftermarknaden) och som har försetts med "Rim Protector", ska du INTE montera navkapslarna. Användning av däck och navkapslar
som inte är lämpliga kan leda till ett plötsligt tryckfall i däcket.
195

MÅTT
Dimensionerna anges i mm och hänvisar till en bil monterats med de däck som medföljer. Höjden avser fordonet utan last.
Beroende på fälgstorlek kan mindre måttvariationer förekomma jämfört med värdena som anges.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Med lasthållare
Bagageutrymmets rymd: 350 liter. Med nedfällt baksäte: 1 000 liter.
163F1B0169C
196
TEKNISKA DATA

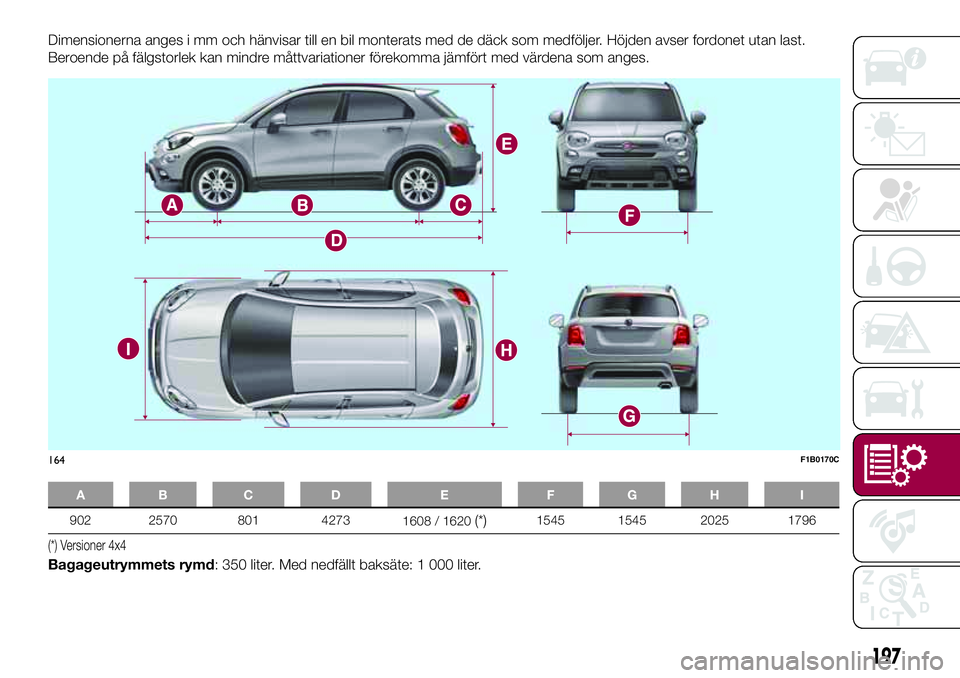

Dimensionerna anges i mm och hänvisar till en bil monterats med de däck som medföljer. Höjden avser fordonet utan last.
Beroende på fälgstorlek kan mindre måttvariationer förekomma jämfört med värdena som anges.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Versioner 4x4
Bagageutrymmets rymd: 350 liter. Med nedfällt baksäte: 1 000 liter.
164F1B0170C
197

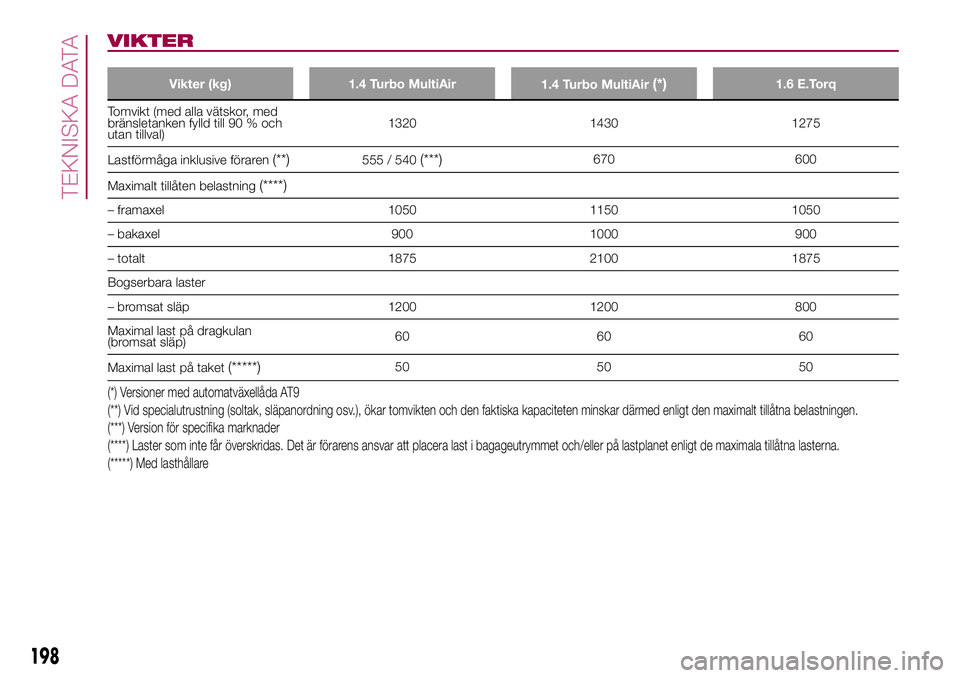

VIKTER
Vikter (kg) 1.4 Turbo MultiAir
1.4 Turbo MultiAir(*)1.6 E.Torq
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och
utan tillval)1320 1430 1275
Lastförmåga inklusive föraren
(**)555 / 540(***)670 600
Maximalt tillåten belastning
(****)
– framaxel 1050 1150 1050
– bakaxel 900 1000 900
– totalt 1875 2100 1875
Bogserbara laster
– bromsat släp 1200 1200 800
Maximal last på dragkulan
(bromsat släp)60 60 60
Maximal last på taket
(*****)50 50 50
(*) Versioner med automatväxellåda AT9
(**) Vid specialutrustning (soltak, släpanordning osv.), ökar tomvikten och den faktiska kapaciteten minskar därmed enligt den maximalt tillåtnabelastningen.
(***) Version för specifika marknader
(****) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastplanet enligt de maximala tillåtnalasterna.
(*****) Med lasthållare
198
TEKNISKA DATA
