INNENAUSSTATTUNG
189) 190) 191)
Regelmäßig den Reinigungszustand der
Innenausstattungen unter den
Teppichen prüfen, wo Oxidierungen des
Blechs auftreten könnten.
SITZE UND STOFFTEILE
Mit einer weichen Bürste oder einem
Staubsauger abstauben. Die beste
Reinigungswirkung an den
Samtbezügen erzielt man mit einer
angefeuchteten Bürste. Die Sitze mit
einem feuchten Schwamm abreiben,
der in eine Lösung von Wasser und
neutralem Waschmittel getaucht wird.
LEDERSITZE(wo vorhanden)
Trockenen Schmutz mit einem feuchten
Wildledertuch oder Lappen entfernen,
ohne zu großen Druck auszuüben.
Flecken von Flüssigkeiten oder Fett mit
einem saugstarken trockenen Tuch
entfernen, ohne zu reiben. Danach mit
einem weichen Lappen oder einem
Wildledertuch, die mit Wasser oder
neutraler Seife befeuchtet wurden,
nochmals über die Stelle wischen. Ist
der Fleck noch immer vorhanden,
spezielle Produkte benutzen und dabei
die Bedienungsanleitung beachten.
ZUR BEACHTUNG Auf keinen Fall
Alkohol benutzen. Immer sicherstellen,
dass die Reinigungsprodukte keinen
Alkohol und Derivate beinhalten, auch
wenn der Anteil äußerst gering sein
sollte.KUNSTSTOFF- UND
KUNSTSTOFF
BESCHICHTETE TEILE
91)
Die internen Kunststoffteile mit einem
Mikrofasertuch reinigen, das mit einer
Lösung von Wasser und neutralem,
nicht scheuerndem Reinigungsmittel
befeuchtet wurde.
Um Fett- und hartnäckige Flecken zu
entfernen, spezifische Reiniger ohne
Lösungsmittel benutzen, die so
entwickelt wurden, dass sie Aussehen
und die Farbe der Bauteile nicht
verändern.
Um den eventuellen Staub zu
entfernen, eignet sich ein eventuell mit
Wasser befeuchtetes Mikrofasertuch.
Vom Einsatz von Papiertaschentüchern
wird abgeraten, um Fusseln zu
vermeiden.
215

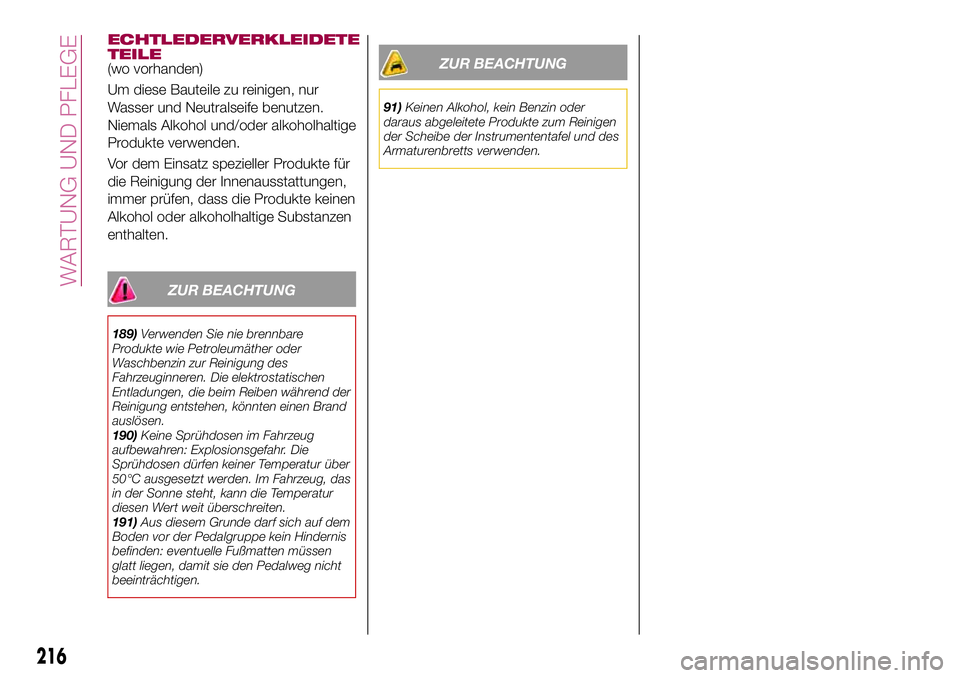

ECHTLEDERVERKLEIDETE
TEILE
(wo vorhanden)
Um diese Bauteile zu reinigen, nur
Wasser und Neutralseife benutzen.
Niemals Alkohol und/oder alkoholhaltige
Produkte verwenden.
Vor dem Einsatz spezieller Produkte für
die Reinigung der Innenausstattungen,
immer prüfen, dass die Produkte keinen
Alkohol oder alkoholhaltige Substanzen
enthalten.
ZUR BEACHTUNG
189)Verwenden Sie nie brennbare
Produkte wie Petroleumäther oder
Waschbenzin zur Reinigung des
Fahrzeuginneren. Die elektrostatischen
Entladungen, die beim Reiben während der
Reinigung entstehen, könnten einen Brand
auslösen.
190)Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr. Die
Sprühdosen dürfen keiner Temperatur über
50°C ausgesetzt werden. Im Fahrzeug, das
in der Sonne steht, kann die Temperatur
diesen Wert weit überschreiten.
191)Aus diesem Grunde darf sich auf dem
Boden vor der Pedalgruppe kein Hindernis
befinden: eventuelle Fußmatten müssen
glatt liegen, damit sie den Pedalweg nicht
beeinträchtigen.
ZUR BEACHTUNG
91)Keinen Alkohol, kein Benzin oder
daraus abgeleitete Produkte zum Reinigen
der Scheibe der Instrumententafel und des
Armaturenbretts verwenden.
216
WARTUNG UND PFLEGE

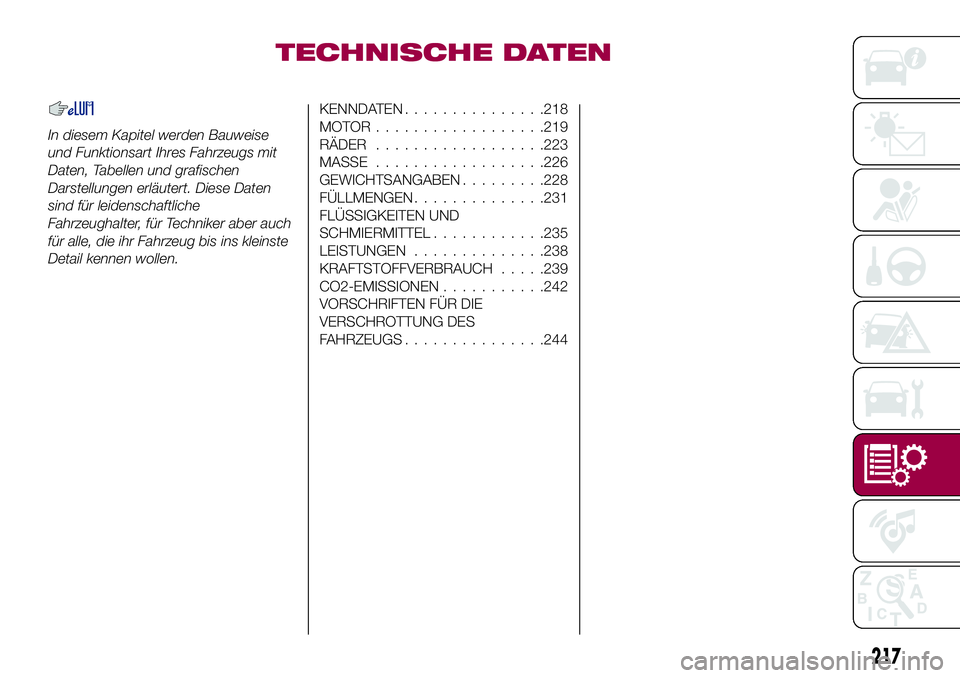

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise
und Funktionsart Ihres Fahrzeugs mit
Daten, Tabellen und grafischen
Darstellungen erläutert. Diese Daten
sind für leidenschaftliche
Fahrzeughalter, für Techniker aber auch
für alle, die ihr Fahrzeug bis ins kleinste
Detail kennen wollen.
KENNDATEN...............218
MOTOR..................219
RÄDER..................223
MASSE..................226
GEWICHTSANGABEN.........228
FÜLLMENGEN..............231
FLÜSSIGKEITEN UND
SCHMIERMITTEL............235
LEISTUNGEN..............238
KRAFTSTOFFVERBRAUCH.....239
CO2-EMISSIONEN...........242
VORSCHRIFTEN FÜR DIE
VERSCHROTTUNG DES
FAHRZEUGS...............244
217

KENNDATEN
TYPENSCHILD MIT
KENNDATEN
Es befindet sich an der Fahrerseitigen
Türsäule. Es ist bei geöffneter Tür
sichtbar und enthält folgende Daten
Abb. 165:
AName des Herstellers
BZulassungsnummer des Fahrzeugs
CFIN
DMax. Masse bei zulässiger Last
UNDMax. Masse bei zulässiger Last
bei Kombi-Fahrzeugen
FMax. Masse bei zulässiger Last auf
Achse 1
GMax. Masse bei zulässiger Last auf
Achse 2
HMotorkennzeichnung
ITyp Variante Version
LKarosserielackcode
MAbgasabsorptionskoeffizienten
(Dieselversionen)
NWeitere Angaben.
FAHRGESTELLNUMMER
Die Fahrzeug-Identifizierungsnummer
(FIN) ist auf einem Schild Abb. 166 in
der vorderen linken Ecke der
Verkleidung der Instrumententafel
eingestanzt und von außen durch die
Windschutzscheibe sichtbar.
Die gleiche Nummer ist auch in der
Bodenplatte der Fahrgastzelle vor dem
rechten Vordersitz eingeprägt.
Für den Zugang muss die Abdeckung A
Abb. 167 in Pfeilrichtung verschoben
werden.Die Kennzeichnung umfasst:
Art des Fahrzeugs;
Fortlaufende Fahrgestellnummer.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und die
fortlaufende Herstellungsnummer an.
165F1B0330C
334
AXC1
BXXX
334AXC1BXXX
166F1B0333C
167F1B0058C
218
TECHNISCHE DATEN

MOTOR
192)
Versionen 1.4 Turbo Multi Air 136/140 PS 1.4 Turbo Multi Air 163/170 PS
Typencode 55263624 55263623
Zyklus Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 72 x 84 72 x 84
Gesamthubraum (cm³) 1368 1368
Verdichtungsverhältnis 10,0 ± 0,2 10,0 ± 0,2
Max. Leistung (EWG) (kW)100
(*)/ 103120(**)/ 125
Max. Leistung (EWG) (PS)136
(*)/ 140163(**)/ 170
Entsprechende Drehzahl (U/min) 5000 5500
Max. Drehmoment (EWG) (Nm) 230 250
Entsprechende Drehzahl (U/min) 1750 2500
Zündkerzen NGK IKR9J8 NGK IKR9J8
KraftstoffBleifreies Benzin 95 R.O.Z. (Spezifikation
EN228)Bleifreies Benzin 95 R.O.Z. (Spezifikation
EN228)
(*) Version 1.4 Turbo Multi Air 136 PS
(**) Version 1.4 Turbo Multi Air 163 PS
219

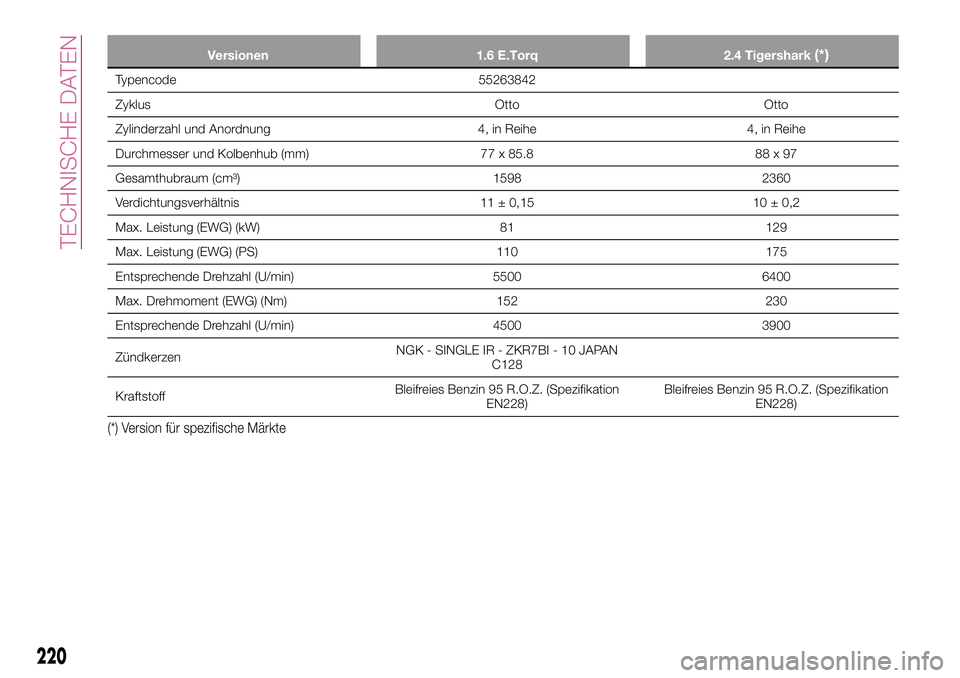

Versionen 1.6 E.Torq 2.4 Tigershark(*)
Typencode 55263842
Zyklus Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 77 x 85.8 88 x 97
Gesamthubraum (cm³) 1598 2360
Verdichtungsverhältnis 11 ± 0,15 10 ± 0,2
Max. Leistung (EWG) (kW) 81 129
Max. Leistung (EWG) (PS) 110 175
Entsprechende Drehzahl (U/min) 5500 6400
Max. Drehmoment (EWG) (Nm) 152 230
Entsprechende Drehzahl (U/min) 4500 3900
ZündkerzenNGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128
KraftstoffBleifreies Benzin 95 R.O.Z. (Spezifikation
EN228)Bleifreies Benzin 95 R.O.Z. (Spezifikation
EN228)
(*) Version für spezifische Märkte
220
TECHNISCHE DATEN

Versionen 1.3 Multijet 1.6 Multijet 2.0 Multijet(*)2.0 Multijet(**)
Typencode 55266963 55260384 55263087 55263088
Zyklus Diesel Diesel Diesel Diesel
Zylinderzahl und
Anordnung4, in Reihe 4, in Reihe 4, in Reihe 4, in Reihe
Durchmesser und
Kolbenhub (mm)69,6 X 82 79,5 x 80.5 83 x 90.4 83 x 90.4
Gesamthubraum (cm³) 1248 1598 1956 1956
Verdichtungsverhältnis 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Max. Leistung (EWG)
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Max. Leistung (EWG)
(PS)95
120 / 115(***)140 / 136(***)140 / 136(***)
Entsprechende Drehzahl
(U/min)3750 3750 3750 4000
Max. Drehmoment
(EWG) (Nm)200 320 350 350
Entsprechende Drehzahl
(U/min)1750 1750 1750 1500
KraftstoffDiesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)
(*) Versionen mit Schaltgetriebe
(**) Versionen mit AT9-Automatikgetriebe
(***) Version für spezifische Märkte
221

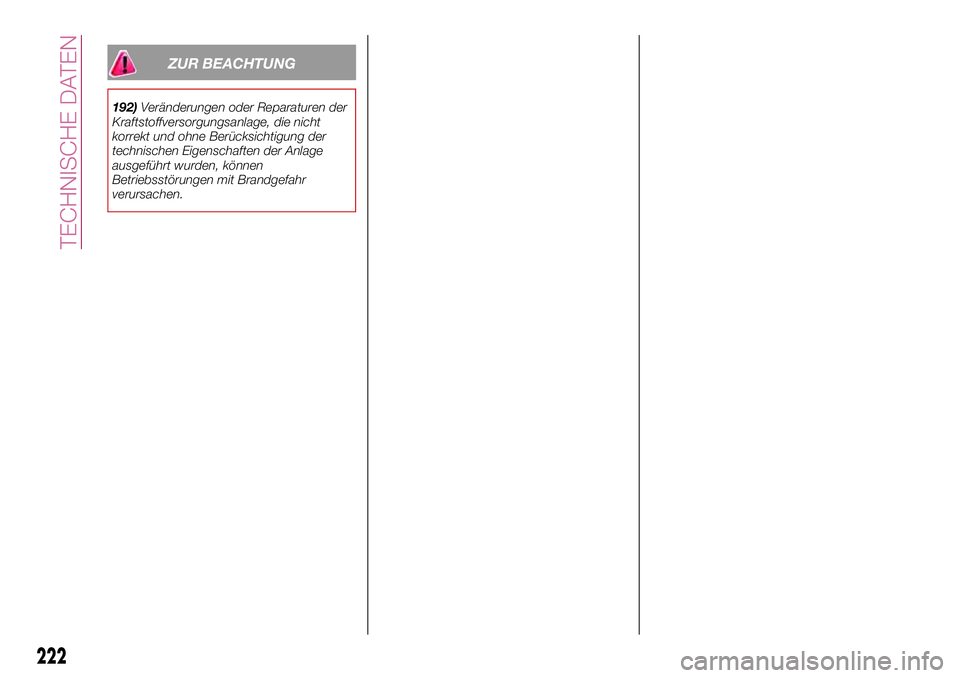

ZUR BEACHTUNG
192)Veränderungen oder Reparaturen der
Kraftstoffversorgungsanlage, die nicht
korrekt und ohne Berücksichtigung der
technischen Eigenschaften der Anlage
ausgeführt wurden, können
Betriebsstörungen mit Brandgefahr
verursachen.
222
