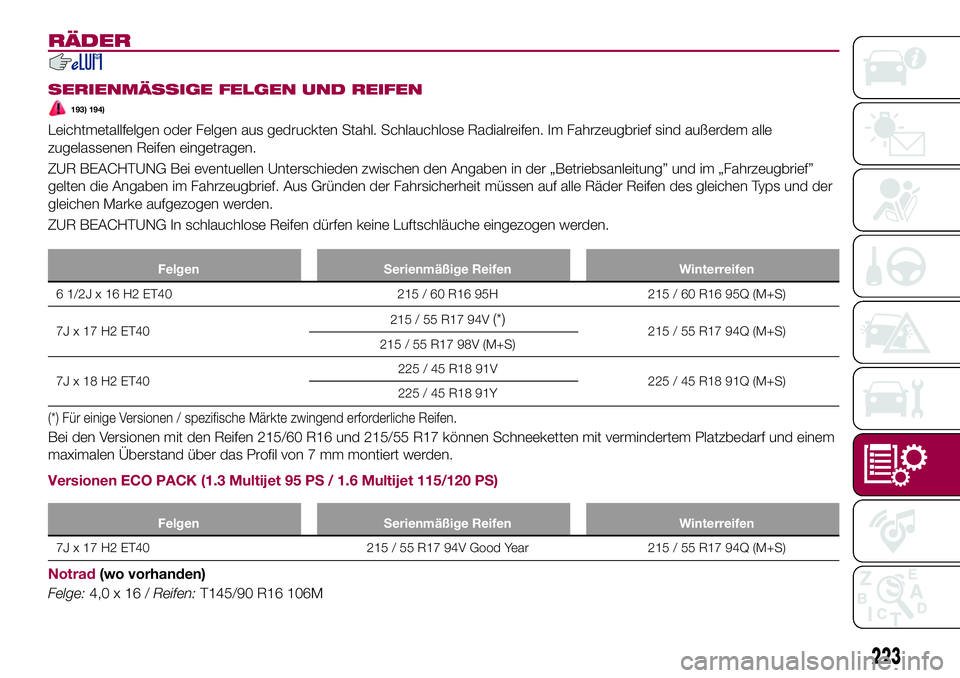

RÄDER
SERIENMÄSSIGE FELGEN UND REIFEN
193) 194)
Leichtmetallfelgen oder Felgen aus gedruckten Stahl. Schlauchlose Radialreifen. Im Fahrzeugbrief sind außerdem alle
zugelassenen Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Unterschieden zwischen den Angaben in der „Betriebsanleitung” und im „Fahrzeugbrief”
gelten die Angaben im Fahrzeugbrief. Aus Gründen der Fahrsicherheit müssen auf alle Räder Reifen des gleichen Typs und der
gleichen Marke aufgezogen werden.
ZUR BEACHTUNG In schlauchlose Reifen dürfen keine Luftschläuche eingezogen werden.
Felgen Serienmäßige Reifen Winterreifen
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Für einige Versionen / spezifische Märkte zwingend erforderliche Reifen.
Bei den Versionen mit den Reifen 215/60 R16 und 215/55 R17 können Schneeketten mit vermindertem Platzbedarf und einem
maximalen Überstand über das Profil von 7 mm montiert werden.
Versionen ECO PACK (1.3 Multijet 95 PS / 1.6 Multijet 115/120 PS)
Felgen Serienmäßige Reifen Winterreifen
7J x 17 H2 ET40 215 / 55 R17 94V Good Year 215 / 55 R17 94Q (M+S)
Notrad(wo vorhanden)
Felge:4,0x16/Reifen:T145/90 R16 106M
223

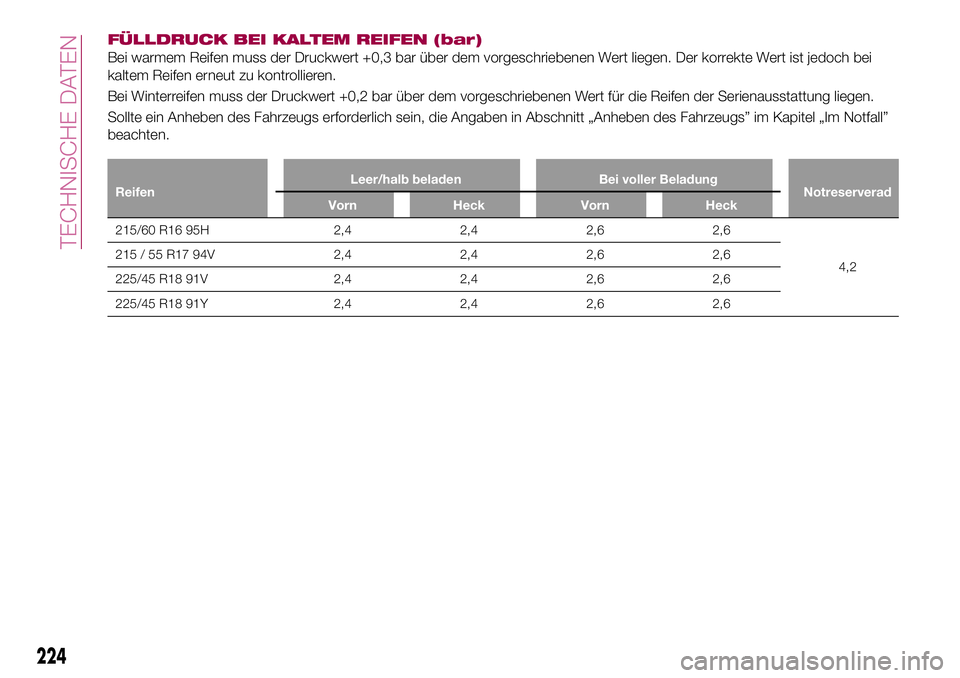

FÜLLDRUCK BEI KALTEM REIFEN (bar)
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei
kaltem Reifen erneut zu kontrollieren.
Bei Winterreifen muss der Druckwert +0,2 bar über dem vorgeschriebenen Wert für die Reifen der Serienausstattung liegen.
Sollte ein Anheben des Fahrzeugs erforderlich sein, die Angaben in Abschnitt „Anheben des Fahrzeugs” im Kapitel „Im Notfall”
beachten.
ReifenLeer/halb beladen Bei voller Beladung
Notreserverad
Vorn Heck Vorn Heck
215/60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225/45 R18 91V 2,4 2,4 2,6 2,6
225/45 R18 91Y 2,4 2,4 2,6 2,6
224
TECHNISCHE DATEN

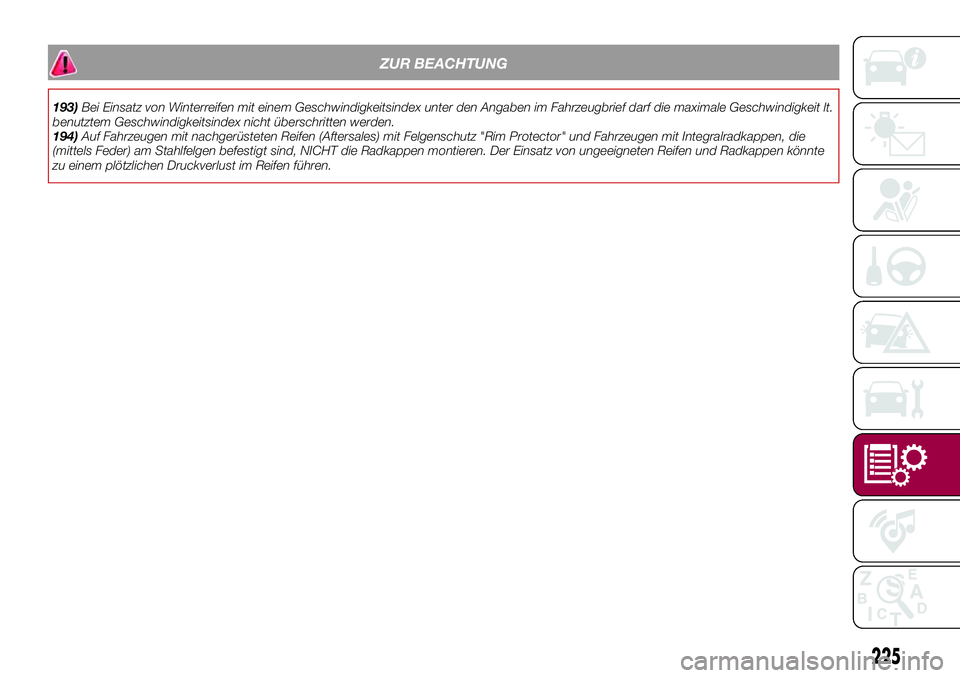

ZUR BEACHTUNG
193)Bei Einsatz von Winterreifen mit einem Geschwindigkeitsindex unter den Angaben im Fahrzeugbrief darf die maximale Geschwindigkeit lt.
benutztem Geschwindigkeitsindex nicht überschritten werden.
194)Auf Fahrzeugen mit nachgerüsteten Reifen (Aftersales) mit Felgenschutz "Rim Protector" und Fahrzeugen mit Integralradkappen, die
(mittels Feder) am Stahlfelgen befestigt sind, NICHT die Radkappen montieren. Der Einsatz von ungeeigneten Reifen und Radkappen könnte
zu einem plötzlichen Druckverlust im Reifen führen.
225

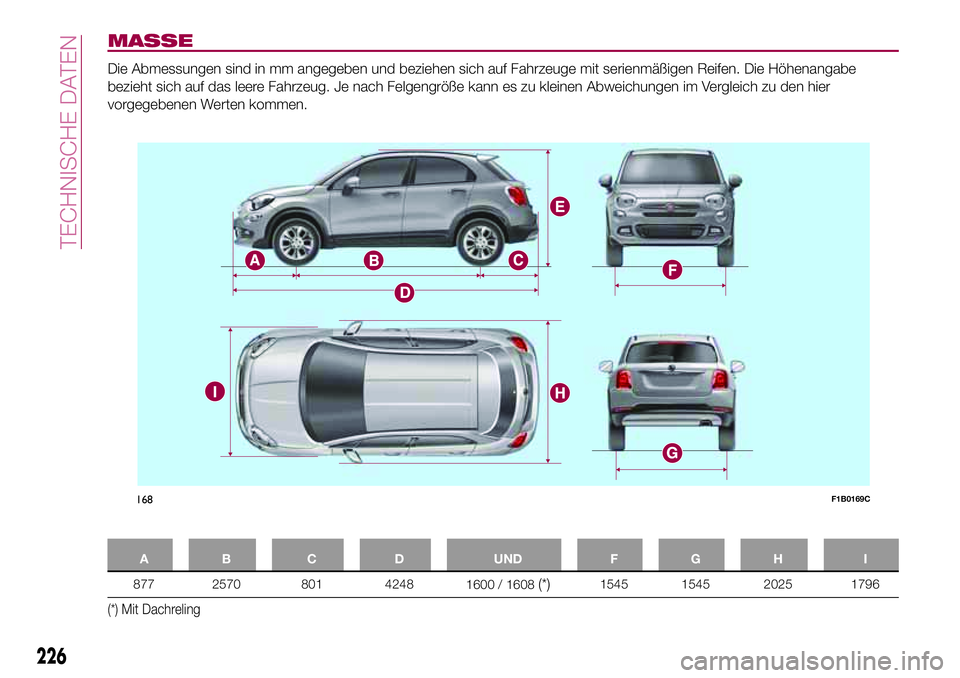

MASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhenangabe
bezieht sich auf das leere Fahrzeug. Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier
vorgegebenen Werten kommen.
A B C D UND F G H I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Mit Dachreling
168F1B0169C
226
TECHNISCHE DATEN

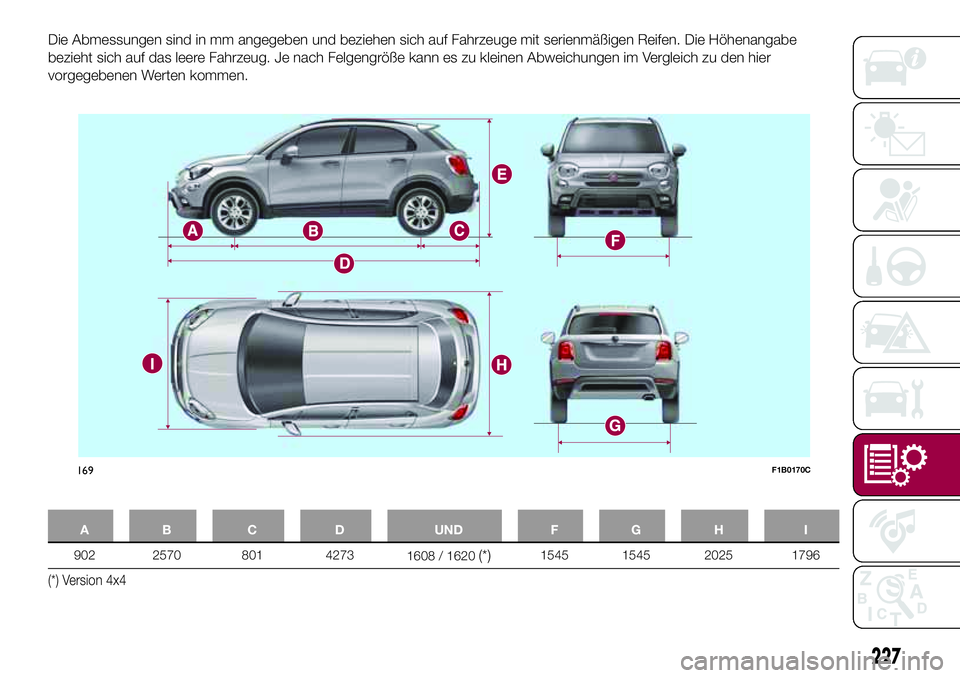

Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhenangabe
bezieht sich auf das leere Fahrzeug. Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier
vorgegebenen Werten kommen.
A B C D UND F G H I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Version 4x4
169F1B0170C
227

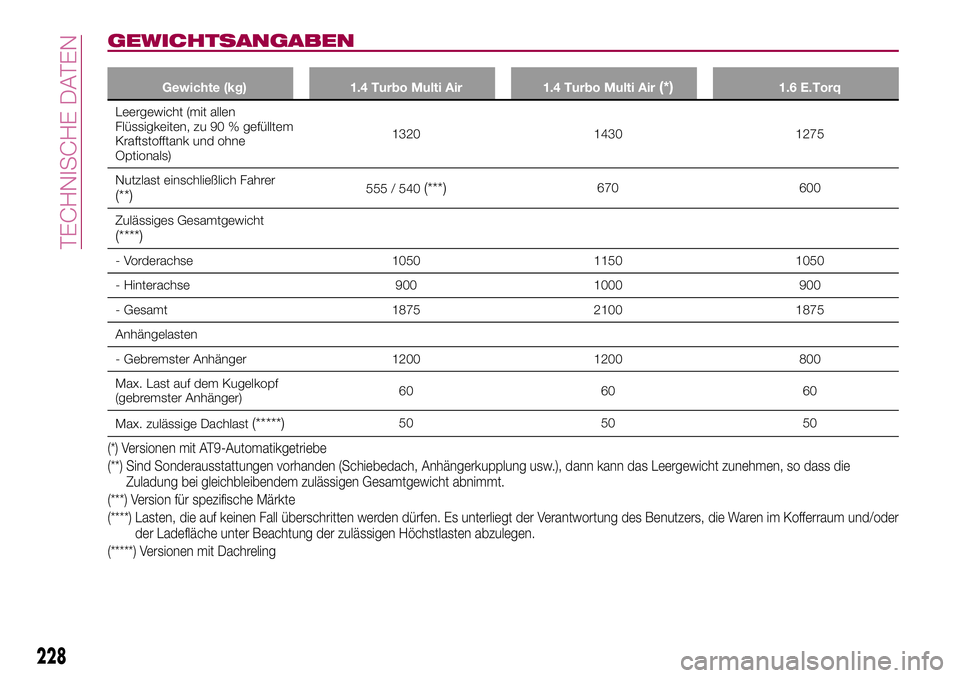

GEWICHTSANGABEN
Gewichte (kg) 1.4 Turbo Multi Air 1.4 Turbo Multi Air(*)1.6 E.Torq
Leergewicht (mit allen
Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne
Optionals)1320 1430 1275
Nutzlast einschließlich Fahrer
(**)555 / 540(***)670 600
Zulässiges Gesamtgewicht
(****)
- Vorderachse 1050 1150 1050
- Hinterachse 900 1000 900
- Gesamt 1875 2100 1875
Anhängelasten
- Gebremster Anhänger 1200 1200 800
Max. Last auf dem Kugelkopf
(gebremster Anhänger)60 60 60
Max. zulässige Dachlast
(*****)50 50 50
(*) Versionen mit AT9-Automatikgetriebe
(**) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die
Zuladung bei gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(***) Version für spezifische Märkte
(****) Lasten, die auf keinen Fall überschritten werden dürfen. Es unterliegt der Verantwortung des Benutzers, die Waren im Kofferraum und/oder
der Ladefläche unter Beachtung der zulässigen Höchstlasten abzulegen.
(*****) Versionen mit Dachreling
228
TECHNISCHE DATEN

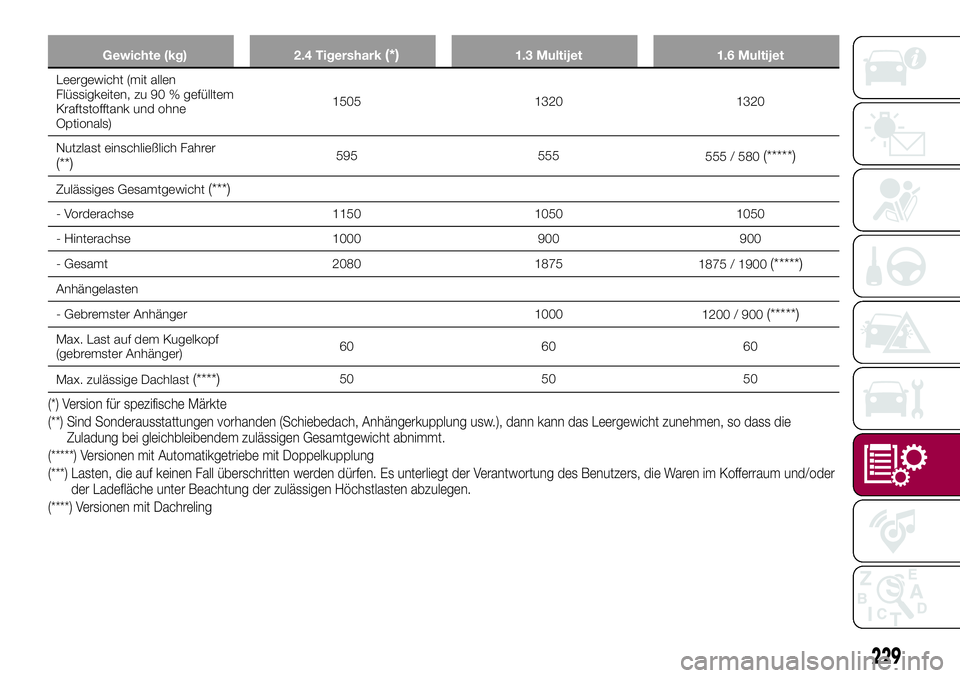

Gewichte (kg) 2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Leergewicht (mit allen
Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne
Optionals)1505 1320 1320
Nutzlast einschließlich Fahrer
(**)595 555
555 / 580(*****)
Zulässiges Gesamtgewicht(***)
- Vorderachse 1150 1050 1050
- Hinterachse 1000 900 900
- Gesamt 2080 1875
1875 / 1900
(*****)
Anhängelasten
- Gebremster Anhänger 1000
1200 / 900
(*****)
Max. Last auf dem Kugelkopf
(gebremster Anhänger)60 60 60
Max. zulässige Dachlast
(****)50 50 50
(*) Version für spezifische Märkte
(**) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die
Zuladung bei gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(*****) Versionen mit Automatikgetriebe mit Doppelkupplung
(***) Lasten, die auf keinen Fall überschritten werden dürfen. Es unterliegt der Verantwortung des Benutzers, die Waren im Kofferraum und/oder
der Ladefläche unter Beachtung der zulässigen Höchstlasten abzulegen.
(****) Versionen mit Dachreling
229

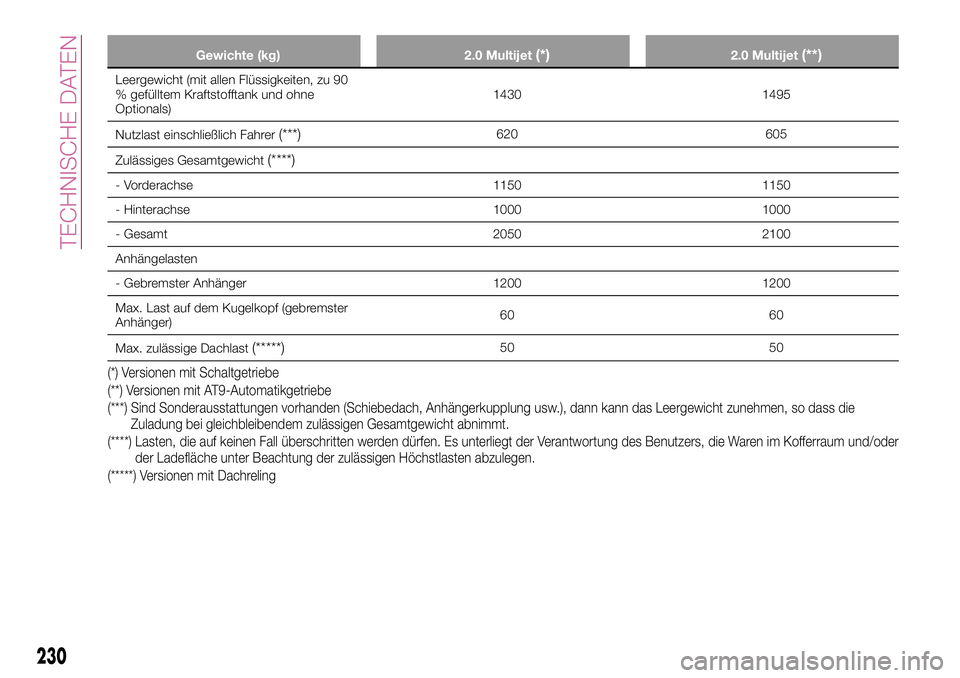

Gewichte (kg) 2.0 Multijet(*)2.0 Multijet(**)
Leergewicht (mit allen Flüssigkeiten, zu 90
% gefülltem Kraftstofftank und ohne
Optionals)1430 1495
Nutzlast einschließlich Fahrer
(***)620 605
Zulässiges Gesamtgewicht
(****)
- Vorderachse 1150 1150
- Hinterachse 1000 1000
- Gesamt 2050 2100
Anhängelasten
- Gebremster Anhänger 1200 1200
Max. Last auf dem Kugelkopf (gebremster
Anhänger)60 60
Max. zulässige Dachlast
(*****)50 50
(*) Versionen mit Schaltgetriebe
(**) Versionen mit AT9-Automatikgetriebe
(***) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die
Zuladung bei gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(****) Lasten, die auf keinen Fall überschritten werden dürfen. Es unterliegt der Verantwortung des Benutzers, die Waren im Kofferraum und/oder
der Ladefläche unter Beachtung der zulässigen Höchstlasten abzulegen.
(*****) Versionen mit Dachreling
230
