2017 FIAT 500X Betriebsanleitung (in German)

INSTALLATION DES
ABSCHLEPPHAKENS
Die Anhängerkupplung ist von
Fachpersonal unter Berücksichtigung
eventueller zusätzlicher und/oder
ergänzender, vom Hersteller der
Vorrichtung ausgehändigten
Anleitungen, an die Karosserie anbauen
zu lassen. Sie muss den aktuellen
gültigen Normen hinsichtlich der
EU-Richtlinie 94/20 und den
nachträglichen Ergänzungen
entsprechen.
Für jegliche Version ist eine für die
Anhängelast des Fahrzeugs, an dem
der Einbau erfolgt, geeignete
Anhängevorrichtung zu verwenden.
Für die elektrische Verbindung ist eine
auf einem Bügel befestigte genormte
Steckverbindung zu verwenden. Der
Bügel wird gewöhnlich an der
Anhängevorrichtung selbst befestigt. Im
Fahrzeug muss ein spezielles
Steuergerät für den Betrieb der
Außenleuchten des Anhängers installiert
werden. Für die elektrischen
Verbindungen sind 7- oder 13-polige
Steckverbindungen mit 12VGleichstromversorgung zu verwenden
(Normen CUNA/UNI und ISO/DIN) und
die eventuellen Hinweise des
Fahrzeugherstellers und/oder
Herstellers der Anhängevorrichtung zu
beachten.
151

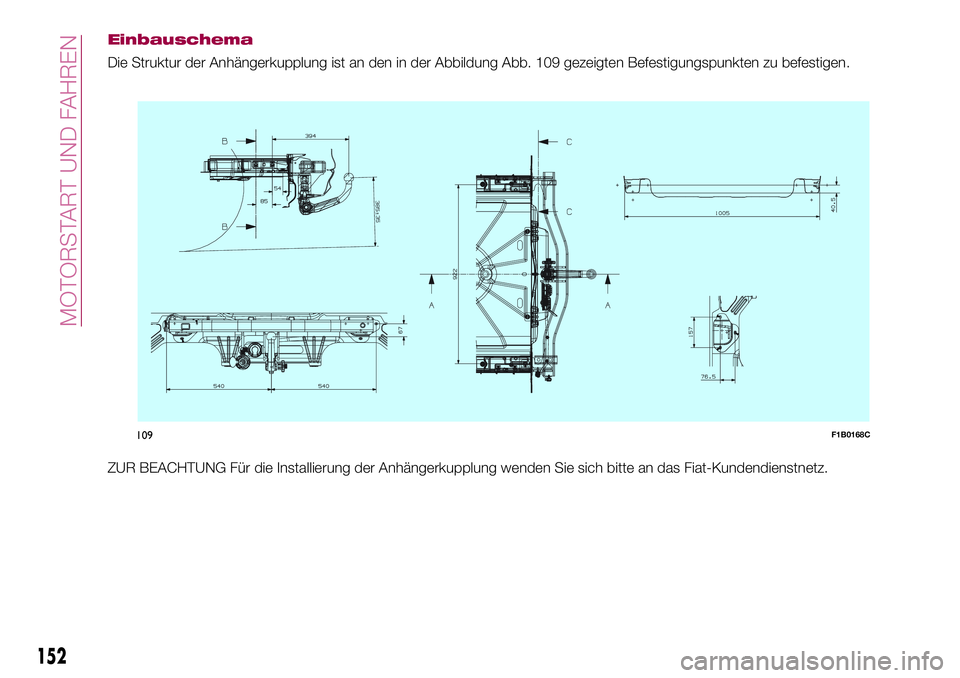

Einbauschema
Die Struktur der Anhängerkupplung ist an den in der Abbildung Abb. 109 gezeigten Befestigungspunkten zu befestigen.
ZUR BEACHTUNG Für die Installierung der Anhängerkupplung wenden Sie sich bitte an das Fiat-Kundendienstnetz.
109F1B0168C
152
MOTORSTART UND FAHREN

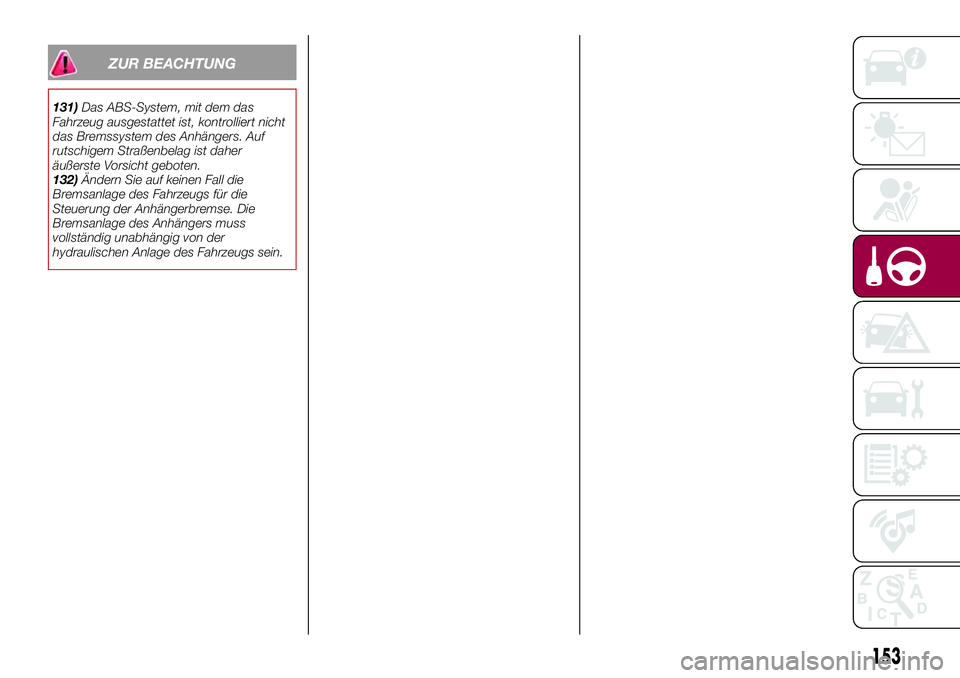

ZUR BEACHTUNG
131)Das ABS-System, mit dem das
Fahrzeug ausgestattet ist, kontrolliert nicht
das Bremssystem des Anhängers. Auf
rutschigem Straßenbelag ist daher
äußerste Vorsicht geboten.
132)Ändern Sie auf keinen Fall die
Bremsanlage des Fahrzeugs für die
Steuerung der Anhängerbremse. Die
Bremsanlage des Anhängers muss
vollständig unabhängig von der
hydraulischen Anlage des Fahrzeugs sein.
153

AUFTANKEN DES
FAHRZEUGS
133) 134) 135)
BENZINMOTOREN
Verwenden Sie ausschließlich bleifreies
Benzin mit einer Oktanzahl (R.O.N.) von
mindestens 95 (Spezifikation EN228).
DIESELMOTOREN
64)
Verwenden Sie ausschließlich Diesel für
Kraftfahrzeuge (Spezifikation EN590).
Bei längerem Betrieb / Stillstand des
Fahrzeugs in den Bergen / kalten
Gebieten empfiehlt es sich, den vor Ort
verfügbaren Dieselkraftstoff zu tanken.
In diesem Fall sollte außerdem der Tank
immer über 50% seines
Fassungsvermögens gefüllt sein.
TANKVORGANG
Bei „Capless Fuel” handelt es sich um
eine am Ende des Kraftstoffeinfüllrohrs
integrierte Vorrichtung, welche
automatisch öffnet und schließt, wenn
die Kraftstoffpistole eingeführt bzw.
herausgezogen wird.
„Capless Fuel” verhindert das Einfüllen
von falschem Kraftstoff durch eine
entsprechende Sperre.Öffnen der Tankklappe
Beim Tanken gehen Sie so vor:
Die Klappe A Abb. 110 durch Druck
an der gezeigten Stelle entriegeln und
öffnen.
Die Spritzpistole in den Stutzen
stecken und tanken.
Nach dem Tanken vor dem
Entfernen der Spritzpistole mindestens
10 sec warten, damit der Kraftstoff in
den Tank fließt;
Danach die Spritzpistole aus dem
Stutzen nehmen und die Klappe A
schließen.
Die Klappe ist mit einer
Staubschutzkappe B versehen, die bei
geschlossener Klappe eine Ablagerung
von Schmutz und Staub um den
Stutzen vermeidet.Tanken im Notzustand
Vorgehen:
Den Kofferraum öffnen und den
entsprechenden Adapter C
Abb. 111 aus dem Werkzeugbehälter
nehmen oder je nach Version aus dem
Fix&Go automatic Behälter.
Die Klappe A Abb. 110 wie oben
beschrieben öffnen.
Den Adapter wie in der Abbildung
gezeigt in den Stutzen stecken und
Tanken.
Nach dem Auftanken das Passstück
entfernen und die Klappe wieder
schließen.
Das Passstück im Kofferraum
unterbringen.
110F1B0164C
111F1B0165C
154
MOTORSTART UND FAHREN

ZUR BEACHTUNG
133)Keine Gegenstände oder nicht
vorgesehene Deckel am Stutzen
anbringen. Der Einsatz von Gegenständen
oder Deckeln, die nicht freigegeben sind,
könnte im Tank einen Druckanstieg und auf
diese Weise gefährliche Zustände erstellen.
134)Nähern Sie sich nie dem Tankstutzen
mit offenen Flammen oder brennenden
Zigaretten: Brandgefahr. Das Gesicht beim
Tanken immer so weit wie möglich vom
Tankstutzen entfernt halten, um keine
schädlichen Dämpfe einzuatmen.
135)In der Nähe der Tanksäule nicht
telefonieren: Brandgefahr.
ZUR BEACHTUNG
64)Für Dieselfahrzeuge nur Diesel für
Kraftfahrzeuge gemäß der Europäischen
Norm EN590 verwenden. Die Verwendung
von anderen Produkten oder Gemischen
kann den Motor auf irreparable Weise
schädigen und führt zum Verfall des
Garantieanspruchs bei entstandenen
Schäden. Bei einem versehentlichen
Betanken mit anderen Kraftstoffarten den
Motor nicht starten und den Tank entleeren.
Sollte der Motor auch nur über eine sehr
kurze Zeit betrieben worden sein, ist es
unerlässlich, außer dem Tank auch die
gesamte Zufuhrleitung zu entleeren.

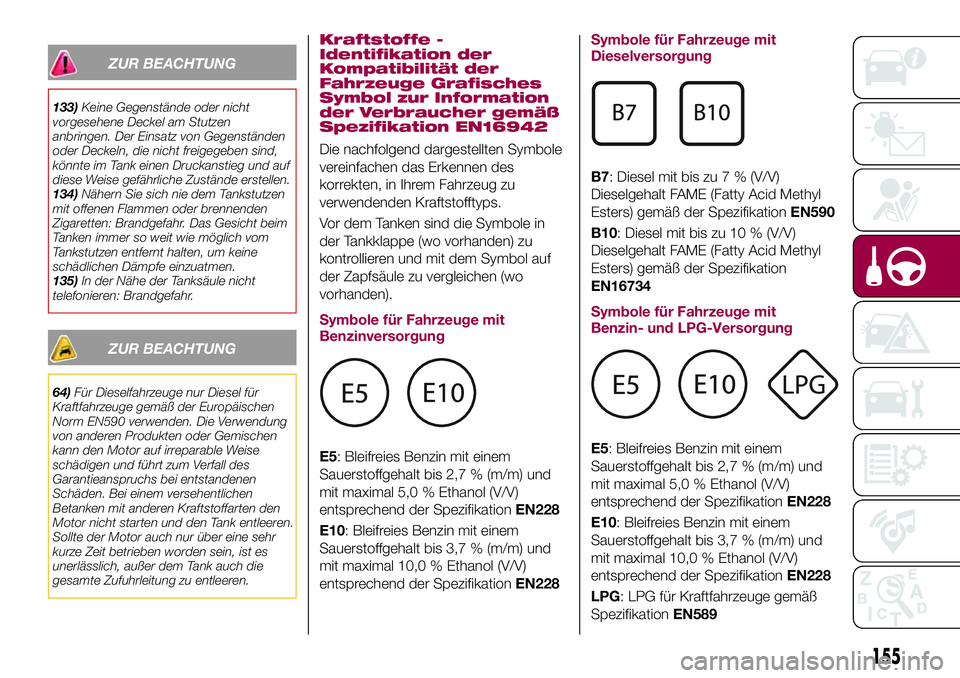

Kraftstoffe -
Identifikation der
Kompatibilität der
Fahrzeuge Grafisches
Symbol zur Information
der Verbraucher gemäß
Spezifikation EN16942
Die nachfolgend dargestellten Symbole
vereinfachen das Erkennen des
korrekten, in Ihrem Fahrzeug zu
verwendenden Kraftstofftyps.
Vor dem Tanken sind die Symbole in
der Tankklappe (wo vorhanden) zu
kontrollieren und mit dem Symbol auf
der Zapfsäule zu vergleichen (wo
vorhanden).
Symbole für Fahrzeuge mit
Benzinversorgung
E5: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 2,7 % (m/m) und
mit maximal 5,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
E10: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 3,7 % (m/m) und
mit maximal 10,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228Symbole für Fahrzeuge mit
Dieselversorgung
B7: Diesel mit bis zu 7 % (V/V)
Dieselgehalt FAME (Fatty Acid Methyl
Esters) gemäß der SpezifikationEN590
B10: Diesel mit bis zu 10 % (V/V)
Dieselgehalt FAME (Fatty Acid Methyl
Esters) gemäß der Spezifikation
EN16734
Symbole für Fahrzeuge mit
Benzin- und LPG-Versorgung
E5: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 2,7 % (m/m) und
mit maximal 5,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
E10: Bleifreies Benzin mit einem
Sauerstoffgehalt bis 3,7 % (m/m) und
mit maximal 10,0 % Ethanol (V/V)
entsprechend der SpezifikationEN228
LPG: LPG für Kraftfahrzeuge gemäß
SpezifikationEN589
155

IM NOTFALL
Reifenpanne oder nicht brennendes
Licht?
Auf Reisen gibt es immer
unvorhersehbare Situationen.
Die Seiten über die Notfallsituationen
dienen dazu, Ihnen in kritischen
Situationen weiterzuhelfen, ohne den
Pannendienst anzufordern.
Bei einem Notfall wird empfohlen, sich
telefonisch an die gebührenfreie
Nummer zu wenden, die in der
Garantieurkunde angegeben ist.
Die universale, nationale oder
internationale gebührenfreie Rufnummer
hilft Ihnen dabei, die nächstgelegene
Werkstatt des Fiat-Kundendienstnetzes
zu finden.WARNBLINKANLAGE.........157
AUSWECHSELN EINER
GLÜHLAMPE..............157
AUSTAUSCH DER
SICHERUNGEN.............164
RADWECHSEL.............169
KIT FIX&GO AUTOMATIC.......174
NOTSTART................177
KRAFTSTOFFSPERRSYSTEM. . . .179
AUTOMATIKGETRIEBE -
HEBELENTSPERRUNG........180
AUTOMATIKGETRIEBE -
ZÜNDSCHLÜSSEL ABZIEHEN . . .181
AUTOMATIKGETRIEBE MIT
DOPPELKUPPLUNG - SCHALTHEBEL
ENTSPERREN..............182
AUTOMATIKGETRIEBE MIT
DOPPELKUPPLUNG -
ZÜNDSCHLÜSSEL ABZIEHEN . . .183
ABSCHLEPPEN DES FAHRZEUGS.184
156
IM NOTFALL

WARNBLINKANLAGE
ANSTEUERUNG
Die Taste Abb. 112 drücken, um die
Lichter ein-/auszuschalten.
Bei eingeschalteten Notlichtern blinken
die Leuchten
und.
ZUR BEACHTUNG Die Benutzung der
Warnblinkleuchten unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden. Bitte
beachten Sie die Vorschriften.
Notbremsung
Bei einer Notbremsung werden die
Warnblinker automatisch eingeschaltet
und auf der Instrumententafel leuchten
die Kontrollleuchten
und.
Die Warnblinkanlage schaltet
automatisch aus, wenn die Bremsung
keinen Notbedarf mehr aufweist.
AUSWECHSELN
EINER GLÜHLAMPE
136) 137) 138)
65)
ALLGEMEINE HINWEISE
Vor dem Auswechseln der
Glühlampe prüfen, dass deren Kontakte
nicht oxidiert sind.
Durchgebrannte Lampen mit
anderen des selben Typs und der
selben Leistung auswechseln.
Nachdem eine Scheinwerferlampe
gewechselt wurden, immer deren
korrekte Ausrichtung prüfen.
Wenn eine Lampe nicht funktioniert,
vor dem Austauschen prüfen, ob die
zugehörige Sicherung in Ordnung ist:
Die Position der Sicherungen ist dem
Abschnitt „Austausch der Sicherungen”
in diesem Kapitel zu entnehmen.
ZUR BEACHTUNG Bei kaltem oder
feuchten Klima, nach starkem Regen
oder nach dem Waschen kann die
Oberfläche der Scheinwerfer
beschlagen und/oder Kondenswasser
auf der Innenseite bilden. Dies ist ein
natürliches Phänomen, das auf dem
Temperatur- und
Feuchtigkeitsunterschied zwischen der
Innen- und Außenseite der Scheibe
beruht. Dies ist kein Defekt und
beeinträchtigt auch nicht
die normale Funktion der
Beleuchtungsvorrichtungen. Der
Beschlag wird nach dem Einschalten
der Lichter ausgehend von der Mitte
des Scheinwerfers in Richtung
Randbereiche schnell verschwinden.
157
112F1B0185C

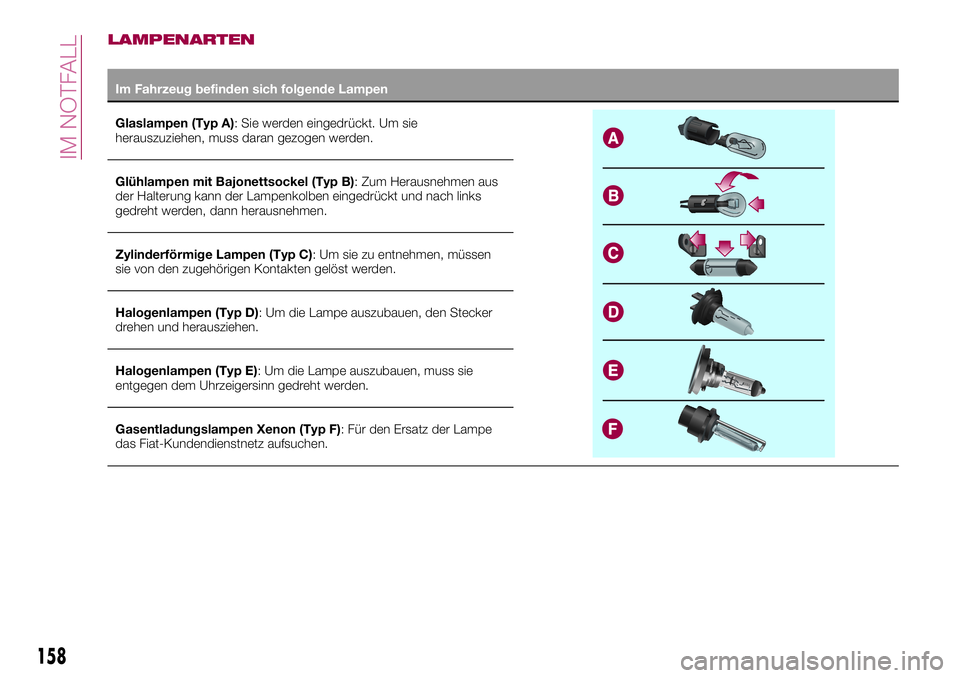

LAMPENARTEN
Im Fahrzeug befinden sich folgende Lampen
Glaslampen (Typ A): Sie werden eingedrückt. Um sie
herauszuziehen, muss daran gezogen werden.
Glühlampen mit Bajonettsockel (Typ B): Zum Herausnehmen aus
der Halterung kann der Lampenkolben eingedrückt und nach links
gedreht werden, dann herausnehmen.
Zylinderförmige Lampen (Typ C): Um sie zu entnehmen, müssen
sie von den zugehörigen Kontakten gelöst werden.
Halogenlampen (Typ D): Um die Lampe auszubauen, den Stecker
drehen und herausziehen.
Halogenlampen (Typ E): Um die Lampe auszubauen, muss sie
entgegen dem Uhrzeigersinn gedreht werden.
Gasentladungslampen Xenon (Typ F): Für den Ersatz der Lampe
das Fiat-Kundendienstnetz aufsuchen.
158
