2017 FIAT 500X Betriebsanleitung (in German)

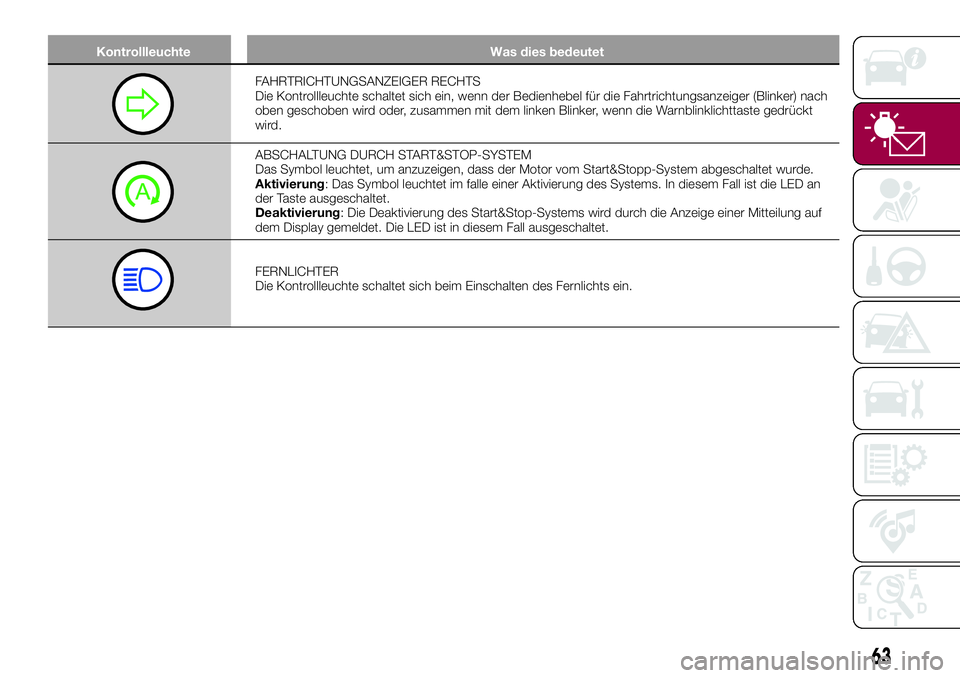

Kontrollleuchte Was dies bedeutet
FAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel für die Fahrtrichtungsanzeiger (Blinker) nach
oben geschoben wird oder, zusammen mit dem linken Blinker, wenn die Warnblinklichttaste gedrückt
wird.
ABSCHALTUNG DURCH START&STOP-SYSTEM
Das Symbol leuchtet, um anzuzeigen, dass der Motor vom Start&Stopp-System abgeschaltet wurde.
Aktivierung: Das Symbol leuchtet im falle einer Aktivierung des Systems. In diesem Fall ist die LED an
der Taste ausgeschaltet.
Deaktivierung: Die Deaktivierung des Start&Stop-Systems wird durch die Anzeige einer Mitteilung auf
dem Display gemeldet. Die LED ist in diesem Fall ausgeschaltet.
FERNLICHTER
Die Kontrollleuchte schaltet sich beim Einschalten des Fernlichts ein.
63

AUF DEM DISPLAY ANGEZEIGTE SYMBOLE
Symbol Was dies bedeutet
UNZUREICHENDER MOTORÖLDRUCK
Bei ungenügendem Motoröldruck leuchtet das Symbol und am Display wird eine entsprechende Meldung
angezeigt.
15)
HINWEIS Das Fahrzeug nicht benutzen, solange der Fehler vorhanden ist. Das leuchtende Symbol liefert
keinen Hinweis über die im Tank vorhandene Ölmenge. Die Standkontrolle muss immer manuell erfolgen.
AIRBAG DEFEKT
Das Symbol leuchtet mit Dauerlicht, wenn an der Airbaganlage eine Störung vorliegt. Wenden Sie sich
bitte so bald wie möglich an das Fiat-Kundendienstnetz.
MOTORHAUBE NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet, wenn die Motorhaube nicht richtig geschlossen ist. Motorhaube schließen.
HECKKLAPPE NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet, wenn die Heckklappe nicht richtig geschlossen ist. Heckklappe richtig schließen.
FEHLER DES AUTOMATIKGETRIEBES AT9 / FEHLER DES KUPPLUNGSGETRIEBES
Das Symbol leuchtet, wenn am Automatikgetriebe oder am Doppelkupplungs-Automatikgetriebe ein
Fehlzustand ermittelt wird. Umgehend das Fiat-Kundendienstnetz aufsuchen.
16)
64
KENNTNIS DER INSTRUMENTENTAFEL

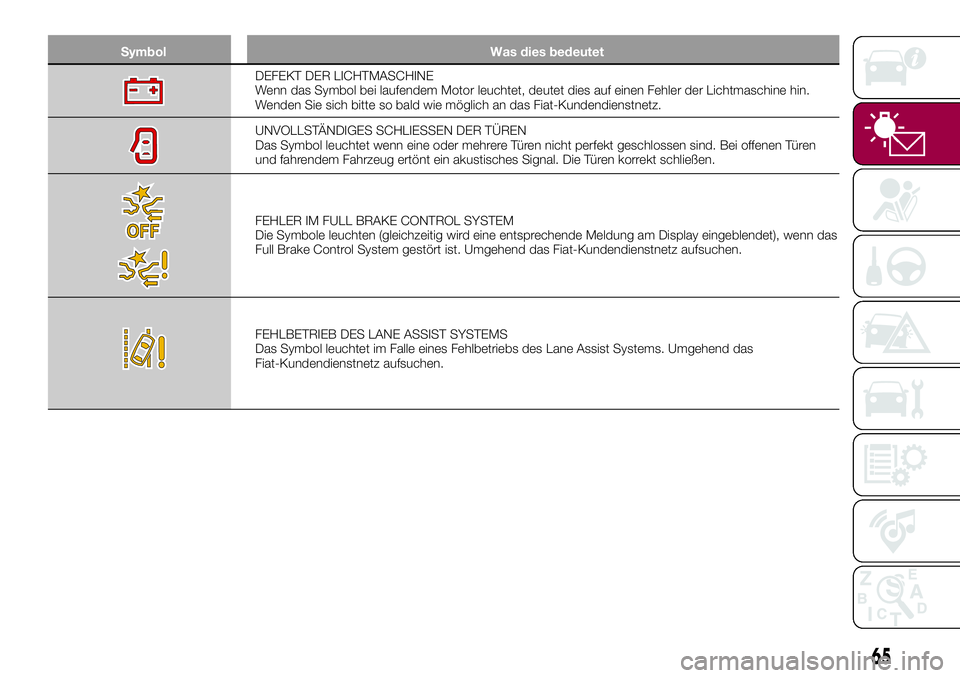

Symbol Was dies bedeutet
DEFEKT DER LICHTMASCHINE
Wenn das Symbol bei laufendem Motor leuchtet, deutet dies auf einen Fehler der Lichtmaschine hin.
Wenden Sie sich bitte so bald wie möglich an das Fiat-Kundendienstnetz.
UNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Das Symbol leuchtet wenn eine oder mehrere Türen nicht perfekt geschlossen sind. Bei offenen Türen
und fahrendem Fahrzeug ertönt ein akustisches Signal. Die Türen korrekt schließen.
FEHLER IM FULL BRAKE CONTROL SYSTEM
Die Symbole leuchten (gleichzeitig wird eine entsprechende Meldung am Display eingeblendet), wenn das
Full Brake Control System gestört ist. Umgehend das Fiat-Kundendienstnetz aufsuchen.
FEHLBETRIEB DES LANE ASSIST SYSTEMS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Lane Assist Systems. Umgehend das
Fiat-Kundendienstnetz aufsuchen.
65

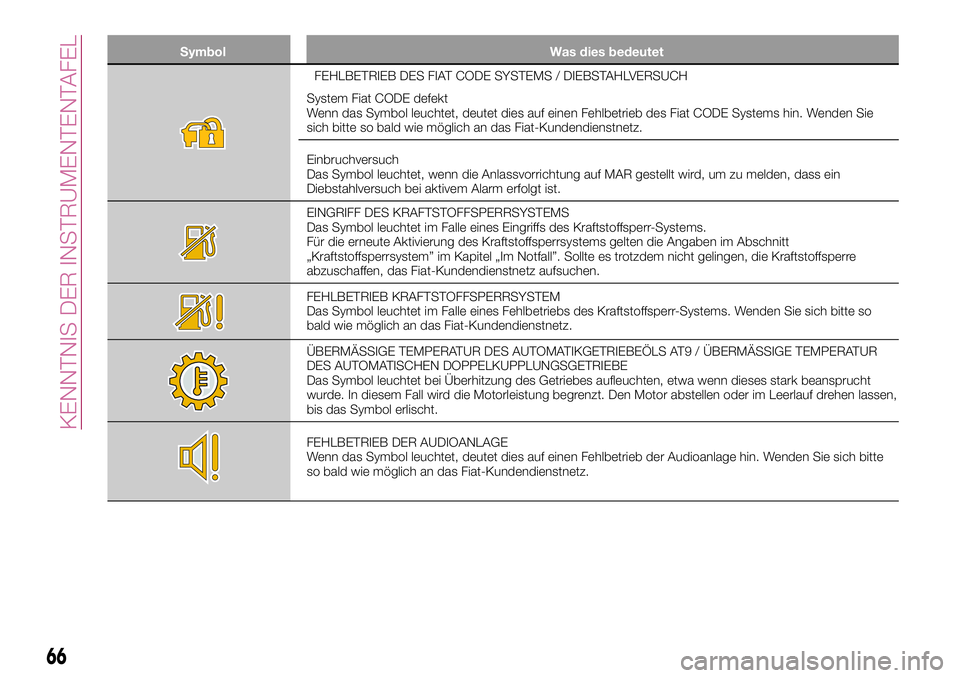

Symbol Was dies bedeutet
FEHLBETRIEB DES FIAT CODE SYSTEMS / DIEBSTAHLVERSUCH
System Fiat CODE defekt
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des Fiat CODE Systems hin. Wenden Sie
sich bitte so bald wie möglich an das Fiat-Kundendienstnetz.
Einbruchversuch
Das Symbol leuchtet, wenn die Anlassvorrichtung auf MAR gestellt wird, um zu melden, dass ein
Diebstahlversuch bei aktivem Alarm erfolgt ist.
EINGRIFF DES KRAFTSTOFFSPERRSYSTEMS
Das Symbol leuchtet im Falle eines Eingriffs des Kraftstoffsperr-Systems.
Für die erneute Aktivierung des Kraftstoffsperrsystems gelten die Angaben im Abschnitt
„Kraftstoffsperrsystem” im Kapitel „Im Notfall”. Sollte es trotzdem nicht gelingen, die Kraftstoffsperre
abzuschaffen, das Fiat-Kundendienstnetz aufsuchen.
FEHLBETRIEB KRAFTSTOFFSPERRSYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffsperr-Systems. Wenden Sie sich bitte so
bald wie möglich an das Fiat-Kundendienstnetz.
ÜBERMÄSSIGE TEMPERATUR DES AUTOMATIKGETRIEBEÖLS AT9 / ÜBERMÄSSIGE TEMPERATUR
DES AUTOMATISCHEN DOPPELKUPPLUNGSGETRIEBE
Das Symbol leuchtet bei Überhitzung des Getriebes aufleuchten, etwa wenn dieses stark beansprucht
wurde. In diesem Fall wird die Motorleistung begrenzt. Den Motor abstellen oder im Leerlauf drehen lassen,
bis das Symbol erlischt.
FEHLBETRIEB DER AUDIOANLAGE
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb der Audioanlage hin. Wenden Sie sich bitte
so bald wie möglich an das Fiat-Kundendienstnetz.
66
KENNTNIS DER INSTRUMENTENTAFEL

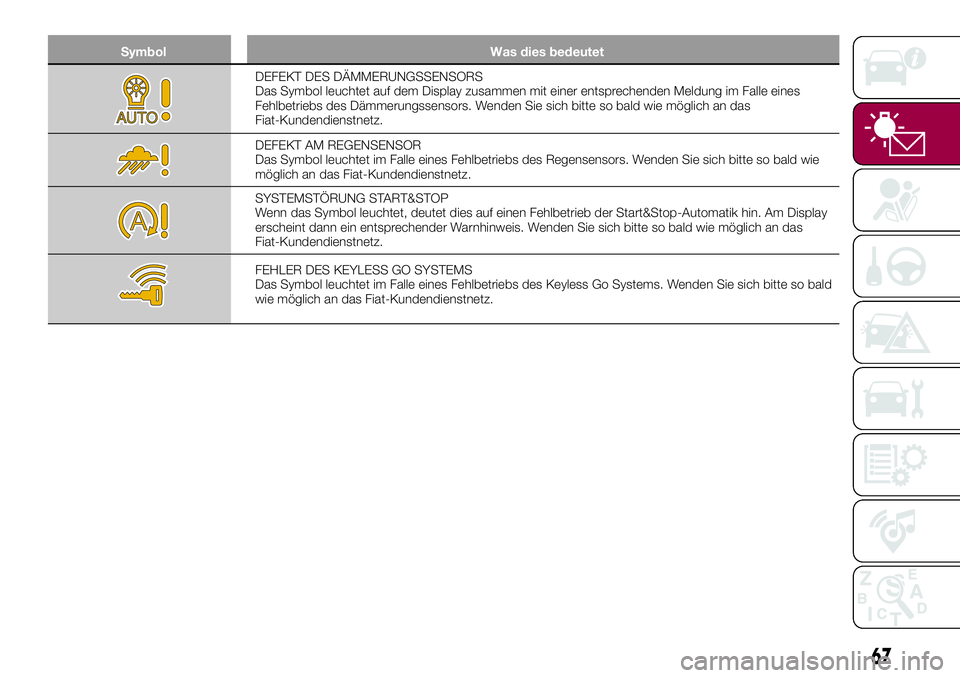

Symbol Was dies bedeutet
DEFEKT DES DÄMMERUNGSSENSORS
Das Symbol leuchtet auf dem Display zusammen mit einer entsprechenden Meldung im Falle eines
Fehlbetriebs des Dämmerungssensors. Wenden Sie sich bitte so bald wie möglich an das
Fiat-Kundendienstnetz.
DEFEKT AM REGENSENSOR
Das Symbol leuchtet im Falle eines Fehlbetriebs des Regensensors. Wenden Sie sich bitte so bald wie
möglich an das Fiat-Kundendienstnetz.
SYSTEMSTÖRUNG START&STOP
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb der Start&Stop-Automatik hin. Am Display
erscheint dann ein entsprechender Warnhinweis. Wenden Sie sich bitte so bald wie möglich an das
Fiat-Kundendienstnetz.
FEHLER DES KEYLESS GO SYSTEMS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Keyless Go Systems. Wenden Sie sich bitte so bald
wie möglich an das Fiat-Kundendienstnetz.
67

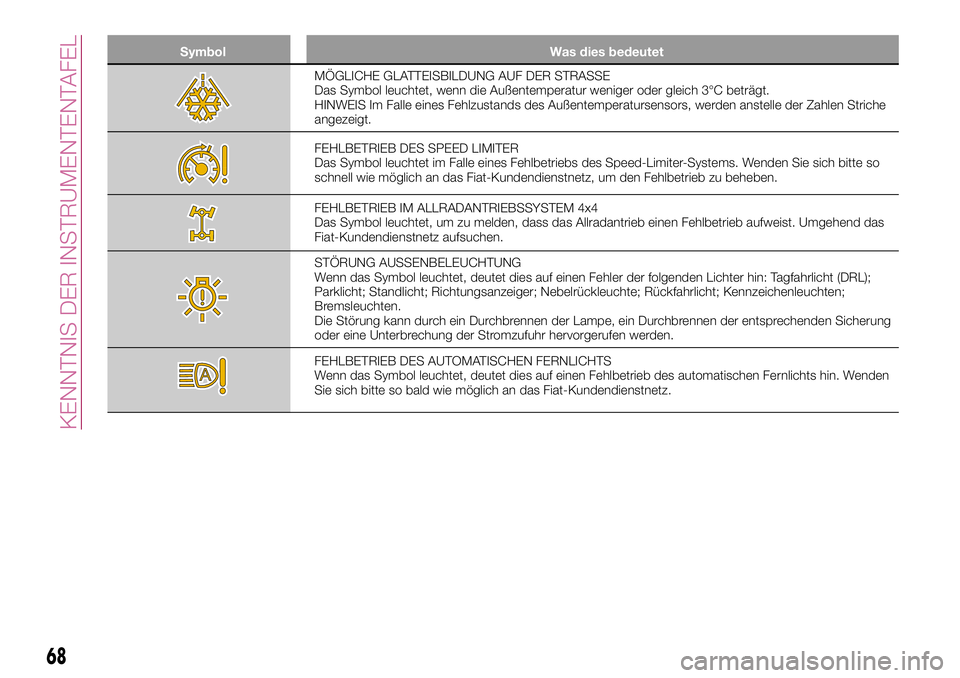

Symbol Was dies bedeutet
MÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Das Symbol leuchtet, wenn die Außentemperatur weniger oder gleich 3°C beträgt.
HINWEIS Im Falle eines Fehlzustands des Außentemperatursensors, werden anstelle der Zahlen Striche
angezeigt.
FEHLBETRIEB DES SPEED LIMITER
Das Symbol leuchtet im Falle eines Fehlbetriebs des Speed-Limiter-Systems. Wenden Sie sich bitte so
schnell wie möglich an das Fiat-Kundendienstnetz, um den Fehlbetrieb zu beheben.
FEHLBETRIEB IM ALLRADANTRIEBSSYSTEM 4x4
Das Symbol leuchtet, um zu melden, dass das Allradantrieb einen Fehlbetrieb aufweist. Umgehend das
Fiat-Kundendienstnetz aufsuchen.
STÖRUNG AUSSENBELEUCHTUNG
Wenn das Symbol leuchtet, deutet dies auf einen Fehler der folgenden Lichter hin: Tagfahrlicht (DRL);
Parklicht; Standlicht; Richtungsanzeiger; Nebelrückleuchte; Rückfahrlicht; Kennzeichenleuchten;
Bremsleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der entsprechenden Sicherung
oder eine Unterbrechung der Stromzufuhr hervorgerufen werden.
FEHLBETRIEB DES AUTOMATISCHEN FERNLICHTS
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des automatischen Fernlichts hin. Wenden
Sie sich bitte so bald wie möglich an das Fiat-Kundendienstnetz.
68
KENNTNIS DER INSTRUMENTENTAFEL

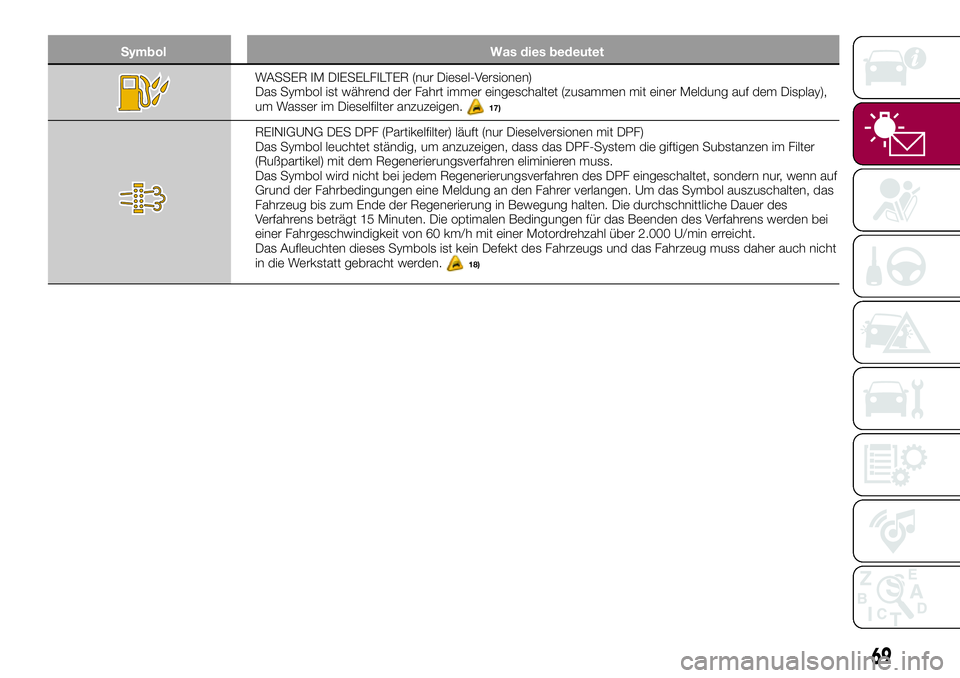

Symbol Was dies bedeutet
WASSER IM DIESELFILTER (nur Diesel-Versionen)
Das Symbol ist während der Fahrt immer eingeschaltet (zusammen mit einer Meldung auf dem Display),
um Wasser im Dieselfilter anzuzeigen.
17)
REINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
Das Symbol leuchtet ständig, um anzuzeigen, dass das DPF-System die giftigen Substanzen im Filter
(Rußpartikel) mit dem Regenerierungsverfahren eliminieren muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des DPF eingeschaltet, sondern nur, wenn auf
Grund der Fahrbedingungen eine Meldung an den Fahrer verlangen. Um das Symbol auszuschalten, das
Fahrzeug bis zum Ende der Regenerierung in Bewegung halten. Die durchschnittliche Dauer des
Verfahrens beträgt 15 Minuten. Die optimalen Bedingungen für das Beenden des Verfahrens werden bei
einer Fahrgeschwindigkeit von 60 km/h mit einer Motordrehzahl über 2.000 U/min erreicht.
Das Aufleuchten dieses Symbols ist kein Defekt des Fahrzeugs und das Fahrzeug muss daher auch nicht
in die Werkstatt gebracht werden.
18)
69

Symbol Was dies bedeutet
FEHLER DES KRAFTSTOFFSTANDGEBERS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffstandsanzeigers. Bitte das Fiat-
Kundendienstnetz aufsuchen.
VERSCHLISSENES MOTORÖL
(wo vorhanden)
Diesel-Versionen: Das Symbol wird in 3-Minuten-Zyklen mit Intervallen, wo die Kontrollleuchte
ausgeschaltet ist, von 5 Sekunden angezeigt, bis der Ölwechsel durchgeführt wurde.
Das Symbol bleibt während der ganzen Zeit der Anzeige eingeblendet.
Benzinversionen: Das Symbol leuchtet auf und erlischt dann am ende der Anzeige wieder.
ACHTUNG Nach der ersten Signalisierung leuchtet das Symbol bei jedem Motorstart in vorher
beschriebener Art und Weise, bis das Öl gewechselt wird.
Wenn diese Kontrollleuchte leuchtet, handelt es sich nicht um einen Fehlzustand am Fahrzeug, sondern
nur um einen Hinweis, dass durch den normalen Fahrzeugeinsatz ein Ölwechsel erforderlich ist.
Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt den Ölverschleiß, so dass der Motor die
Betriebstemperatur später erreicht.
Wenden Sie sich bitte so bald wie möglich an das Fiat-Kundendienstnetz.
19) 20)
ÖLDRUCKSENSOR DEFEKT
Das Symbol leuchtet mit Dauerlicht zusammen mit einer Displaymeldung, der Öldrucksensor defekt ist.
70
KENNTNIS DER INSTRUMENTENTAFEL
