Den Schalthebel auf die Position N
stellen (Leerlauf).
Die Blende und die Manschette des
Getriebeschalthebels korrekt einbauen.
Motor anlassen.
AUTOMATIK
GETRIEBE MIT
DOPPELKUPPLUNG
- ZÜNDSCHLÜSSEL
ABZIEHEN
72)
Der Zündschlüssel (Versionen mit
mechanischem Schlüssel) kann jedoch
nur abgezogen werden, wenn sich der
Getriebehebel in der Position P
(Parking) befindet.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert.
Um den Schlüssel mechanisch zu
entfernen, wie folgt vorgehen:
Das Fahrzeug sicher anhalten, einen
Gang einlegen und die elektrische
Feststellbremse betätigen.

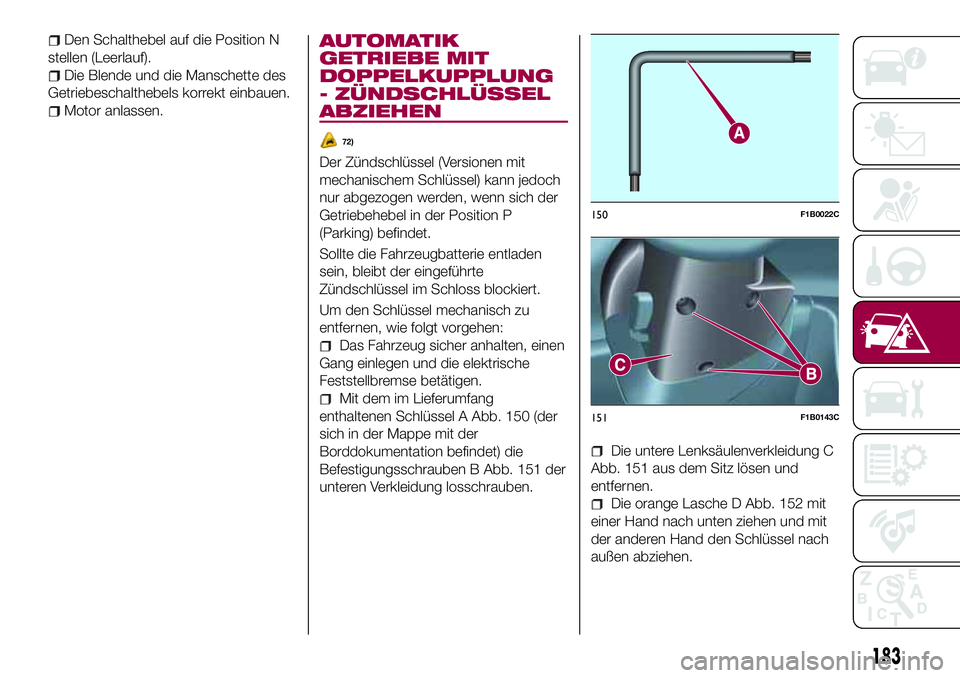

Mit dem im Lieferumfang
enthaltenen Schlüssel A Abb. 150 (der
sich in der Mappe mit der
Borddokumentation befindet) die
Befestigungsschrauben B Abb. 151 der
unteren Verkleidung losschrauben.
Die untere Lenksäulenverkleidung C
Abb. 151 aus dem Sitz lösen und
entfernen.

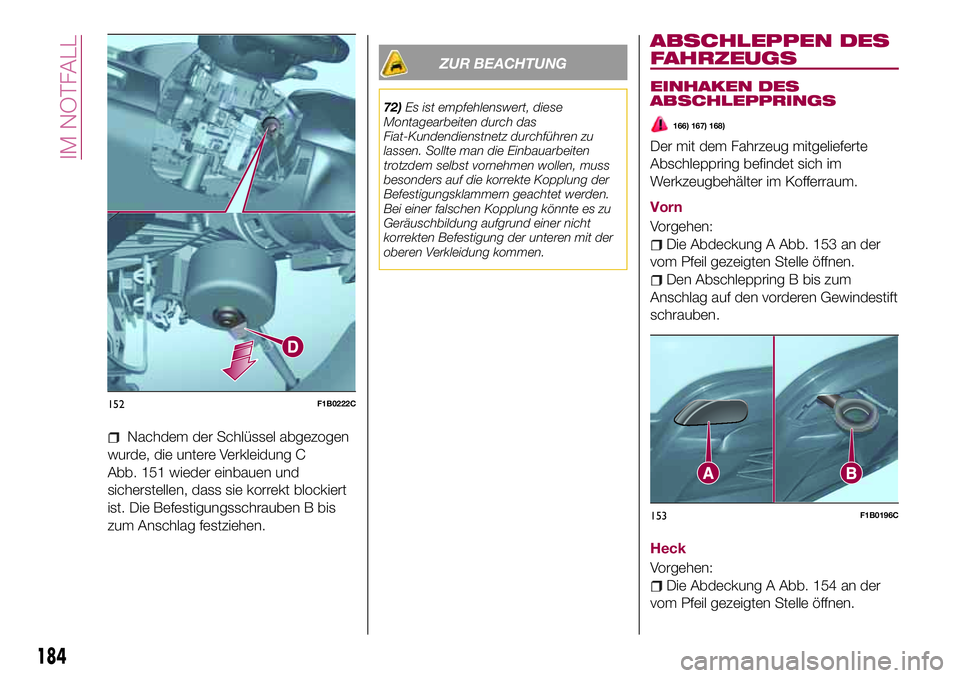

Die orange Lasche D Abb. 152 mit
einer Hand nach unten ziehen und mit
der anderen Hand den Schlüssel nach
außen abziehen.
150F1B0022C
151F1B0143C
183

Nachdem der Schlüssel abgezogen
wurde, die untere Verkleidung C
Abb. 151 wieder einbauen und
sicherstellen, dass sie korrekt blockiert
ist. Die Befestigungsschrauben B bis
zum Anschlag festziehen.
ZUR BEACHTUNG
72)Es ist empfehlenswert, diese
Montagearbeiten durch das
Fiat-Kundendienstnetz durchführen zu
lassen. Sollte man die Einbauarbeiten
trotzdem selbst vornehmen wollen, muss
besonders auf die korrekte Kopplung der
Befestigungsklammern geachtet werden.
Bei einer falschen Kopplung könnte es zu
Geräuschbildung aufgrund einer nicht
korrekten Befestigung der unteren mit der
oberen Verkleidung kommen.
ABSCHLEPPEN DES
FAHRZEUGS
EINHAKEN DES
ABSCHLEPPRINGS
166) 167) 168)
Der mit dem Fahrzeug mitgelieferte
Abschleppring befindet sich im
Werkzeugbehälter im Kofferraum.
Vorn
Vorgehen:
Die Abdeckung A Abb. 153 an der
vom Pfeil gezeigten Stelle öffnen.
Den Abschleppring B bis zum
Anschlag auf den vorderen Gewindestift
schrauben.
Heck
Vorgehen:
Die Abdeckung A Abb. 154 an der
vom Pfeil gezeigten Stelle öffnen.
152F1B0222C
153F1B0196C
184
IM NOTFALL

Den Abschleppring B bis zum
Anschlag auf den hinteren Gewindestift
schrauben.
ZUR BEACHTUNG
166)Bei den Versionen mit mechanischem
Schlüssel vor dem Abschleppen den
Zündschüssel auf MAR und dann auf
STOP drehen, ohne ihn abzuziehen. Durch
Abziehen des Schlüssels wird automatisch
die Lenkradsperre eingeschaltet, wodurch
das Lenken des Fahrzeuges unmöglich
wird. Sicherstellen, dass sich das Fahrzeug
im Leerlauf (N) befindet (bei den Versionen
Automatikgetriebe muss der Schalthebel
auf N sein). Für Versionen mit
elektronischem Schlüssel die
Startvorrichtung auf MAR und dann auf
STOP drehen, ohne die Tür zu öffnen.167)Beim Abschleppen daran denken,
dass das abgeschleppte Fahrzeug nicht
über die Servobremse und die
elektromechanische Lenkunterstützung
verfügt, was einen höheren Kraftaufwand
beim Bremsen und Lenken erfordert. Zum
Abschleppen keine elastischen Seile
verwenden. Ruckhaftes Fahren vermeiden.
Prüfen, dass beim Abschleppen keine
Fahrzeugteile durch die
Abschleppvorrichtung beschädigt werden.
Beim Abschleppen des Fahrzeugs die
Straßenverkehrsbestimmungen hinsichtlich
der Abschleppvorrichtung wie auch des
Verhaltens auf der Straße einhalten. Beim
Abschleppen des Fahrzeugs nicht den
Motor anlassen. Bevor die Abschlepp-Öse
festgeschraubt wird, den entsprechenden
Gewindesitz sorgfältig reinigen. Vor einem
Abschleppvorgang sicherstellen, dass die
Abschlepp-Öse sicher bis zum Anschlag
im Sitz festgeschraubt wurde.168)Die vorderen und hinteren
Abschlepphaken dürfen nur als Nothilfe auf
der Straße benutzt werden. Das
Abschleppen auf kurzen Strecken unter
Benutzung einer Vorrichtung, die den
Verkehrsbestimmungen entspricht (starrer
Balken) ist zum Bewegen des Fahrzeugs
auf der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit einem
Abschleppwagen erlaubt. Die Haken
DÜRFEN NICHT für Abschleppvorgänge
benutzt werden, die nicht auf der Straße
erfolgen oder wenn Hindernisse vorhanden
sind und/oder für das Abschleppen mit
Seilen oder anderen, nicht starren
Vorrichtungen. In Einhaltung der obigen
Angaben muss das Abschleppen mit zwei
Fahrzeugen (ziehend und gezogen)
erfolgen, die so gut wie möglich
hintereinander auf derselben Achse
ausgerichtet sind.
154F1B0197C
185

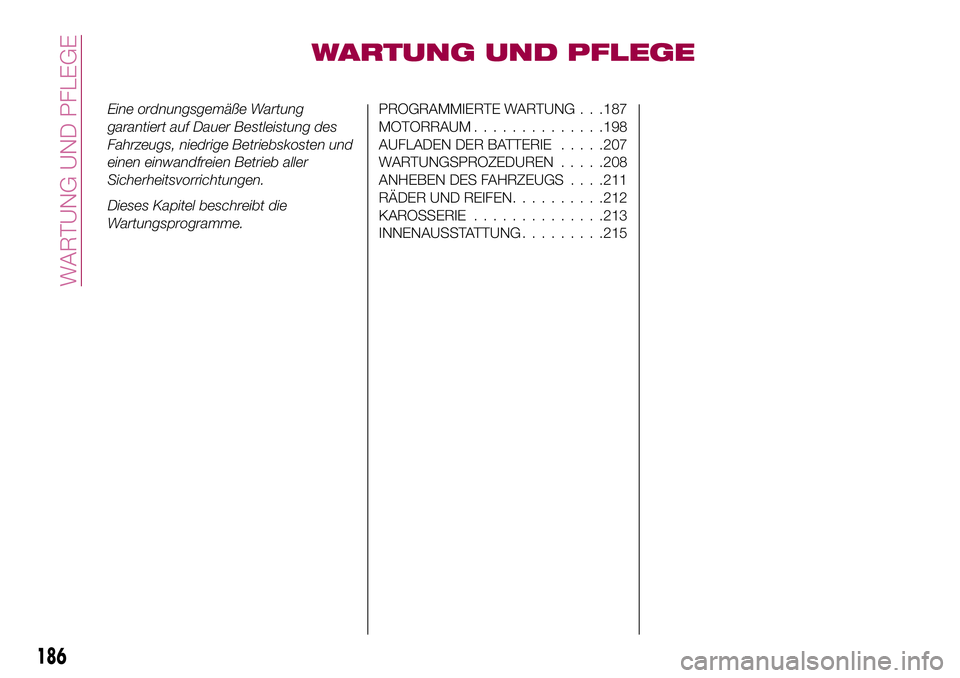

WARTUNG UND PFLEGE
Eine ordnungsgemäße Wartung
garantiert auf Dauer Bestleistung des
Fahrzeugs, niedrige Betriebskosten und
einen einwandfreien Betrieb aller
Sicherheitsvorrichtungen.
Dieses Kapitel beschreibt die
Wartungsprogramme.PROGRAMMIERTE WARTUNG . . .187
MOTORRAUM..............198
AUFLADEN DER BATTERIE.....207
WARTUNGSPROZEDUREN.....208
ANHEBEN DES FAHRZEUGS. . . .211
RÄDER UND REIFEN..........212
KAROSSERIE..............213
INNENAUSSTATTUNG.........215
186
WARTUNG UND PFLEGE

PROGRAMMIERTE
WARTUNG
Eine ordnungsgemäße Wartung ist zur
Sicherstellung einer langen
Lebensdauer des Fahrzeugs in
optimalem Zustand von entscheidender
Bedeutung.
Aus diesem Grunde hat Fiat eine Reihe
von Kontrollen und Wartungseingriffen
zu bestimmten Kilometerfälligkeiten
und, für Versionen/Märkte, wo
vorgesehen, in zeitlichen Abständen,
wie im Plan für die programmierte
Wartung beschrieben, vorgegeben.
Hiervon unabhängig ist es immer sehr
wichtig, die Angaben im Plan für die
programmierte Wartung zu beachten (z.
B. regelmäßige Kontrolle des
Flüssigkeitsstandes, des Reifendrucks,
usw.).Die programmierte Wartung wird vom
ganzen Fiat-Kundendienstnetz zu den
vorgeschriebenen Terminen mit
Fälligkeiten in Kilometern oder Meilen
angeboten. Sollten im Verlauf der
Inspektion außer der vorgesehenen
Eingriffe zusätzliche Austausch- oder
Reparaturarbeiten erforderlich werden,
können diese nur mit Ihrem
ausdrücklichen Einverständnis
ausgeführt werden. Wird das Fahrzeug
häufig zum Ziehen eines Anhängers
benutzt, ist die Zeitspanne zwischen
den Terminen der programmierten
Wartung zu verkürzen.HINWEIS
Die Inspektionen der programmierten
Wartung sind vom Hersteller
vorgeschrieben. Mangelnde Wartung
kann zum Verfall der Garantie führen.
Es empfiehlt sich, eventuelle kleine
Betriebsstörungen sofort dem
Fiat-Kundendienst zu melden, ohne bis
zur Ausführung der nächsten Inspektion
zu warten.
187

PLAN FÜR PROGRAMMIERTE WARTUNG (Versionen 1.4 Turbo Multi Air und
2.4 Tigershark)
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 120.000 Fahrkilometern bzw.
8 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abständen wiederholt werden.
Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Reifen-
Reparatursets (wo vorhanden)
●●●●●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.)
●●●●●●●●●●
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen (1)●●●●●●●●●●
Kontrolle Abgasemissionen / Abgastrübung●●●●●●●●●●
Kontrolle mittels Diagnosestecker, der Funktion der
Systeme, des Motorbetriebs, der Emissionen und, für
Versionen/Märkte, wo vorgesehen, des Alterungszustands
des Motoröls
●●●●●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage
fehlerfrei ist.
188
WARTUNG UND PFLEGE

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen●●●●●
Funktion der Scheibenwaschanlage prüfen und ggf.
Waschdüsen einstellen●●●●●
Kontrolle der Sauberkeit der Schlösser an Motorhaube
und Kofferraum, Reinigung und Schmierung des
Hebelwerks
●●●●●
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Funktionstüchtigkeit des
Bremsbelagverschleißsensors
●●●●●●●●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane●
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)●●
Sichtprüfung des Zahnriemens der Motorsteuerung (nur
Versionen 1.4 Turbo Multi Air)●
Kontrolle des Ölstands der Vorgelegegruppe des
Motorgetriebes (PTU) (Versionen 4x4)●●
Kontrolle des Ölstands im Hinterachsdifferenzial (Versionen
4x4)●●
Kontrolle und evtl. Auffüllen des Öls für den
elektrohydraulischen Steller (Versionen 1.4 Turbo Multi Air
mit Automatikgetriebe mit Doppelkupplung)(2)
●
(2) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
189

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910

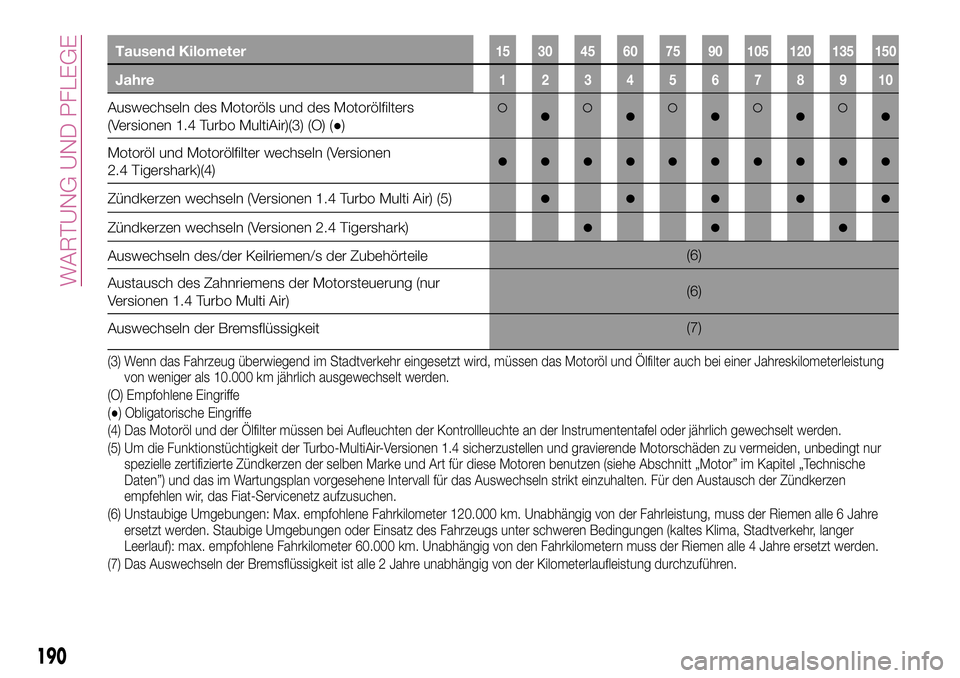

Auswechseln des Motoröls und des Motorölfilters
(Versionen 1.4 Turbo MultiAir)(3) (O) (●)●●●●●
Motoröl und Motorölfilter wechseln (Versionen
2.4 Tigershark)(4)●●●●●●●●●●
Zündkerzen wechseln (Versionen 1.4 Turbo Multi Air) (5)●●●●●
Zündkerzen wechseln (Versionen 2.4 Tigershark)●●●
Auswechseln des/der Keilriemen/s der Zubehörteile(6)
Austausch des Zahnriemens der Motorsteuerung (nur
Versionen 1.4 Turbo Multi Air)(6)
Auswechseln der Bremsflüssigkeit(7)
(3) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, müssen das Motoröl und Ölfilter auch bei einer Jahreskilometerleistung
von weniger als 10.000 km jährlich ausgewechselt werden.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
(4) Das Motoröl und der Ölfilter müssen bei Aufleuchten der Kontrollleuchte an der Instrumententafel oder jährlich gewechselt werden.
(5) Um die Funktionstüchtigkeit der Turbo-MultiAir-Versionen 1.4 sicherzustellen und gravierende Motorschäden zu vermeiden, unbedingt nur
spezielle zertifizierte Zündkerzen der selben Marke und Art für diese Motoren benutzen (siehe Abschnitt „Motor” im Kapitel „Technische
Daten”) und das im Wartungsplan vorgesehene Intervall für das Auswechseln strikt einzuhalten. Für den Austausch der Zündkerzen
empfehlen wir, das Fiat-Servicenetz aufzusuchen.
(6) Unstaubige Umgebungen: Max. empfohlene Fahrkilometer 120.000 km. Unabhängig von der Fahrleistung, muss der Riemen alle 6 Jahre
ersetzt werden. Staubige Umgebungen oder Einsatz des Fahrzeugs unter schweren Bedingungen (kaltes Klima, Stadtverkehr, langer
Leerlauf): max. empfohlene Fahrkilometer 60.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 4 Jahre ersetzt werden.
(7) Das Auswechseln der Bremsflüssigkeit ist alle 2 Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
190
