2017 FIAT 500X Betriebsanleitung (in German)

Verankerung des Ladeguts
In den Ecken des Kofferraums befinden
sich vier Haken (zwei vordere A
Abb. 51 und zwei hinteren B) zur
Befestigung von Seilen, mit denen das
Transportgut gesichert werden kann.NOTFALLKIT(wo vorhanden)
Das Kit (im Kofferraum) besteht aus
einem Feuerlöscher und einer
Erste-Hilfe-Tasche.
ZUR BEACHTUNG
27)Achten Sie darauf, dass die
Gegenstände auf dem Gepäckträger beim
Öffnen der Kofferraumklappe nicht gegen
diese stoßen.
ZUR BEACHTUNG
12)Die Ladefläche ist für eine max.
Ladeleistung von 70 kg verteiltem Gewicht
bemessen: Keine schwereren Gegenstände
laden.51F1B0079C
47

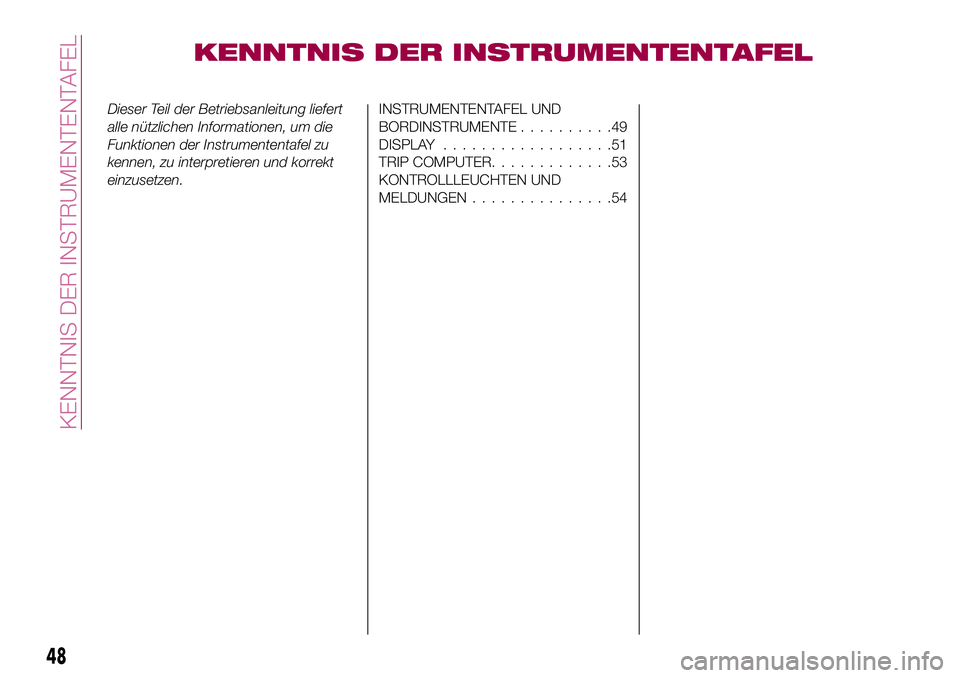

KENNTNIS DER INSTRUMENTENTAFEL
Dieser Teil der Betriebsanleitung liefert
alle nützlichen Informationen, um die
Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt
einzusetzen.INSTRUMENTENTAFEL UND
BORDINSTRUMENTE..........49
DISPLAY..................51
TRIP COMPUTER.............53
KONTROLLLEUCHTEN UND
MELDUNGEN...............54
48
KENNTNIS DER INSTRUMENTENTAFEL

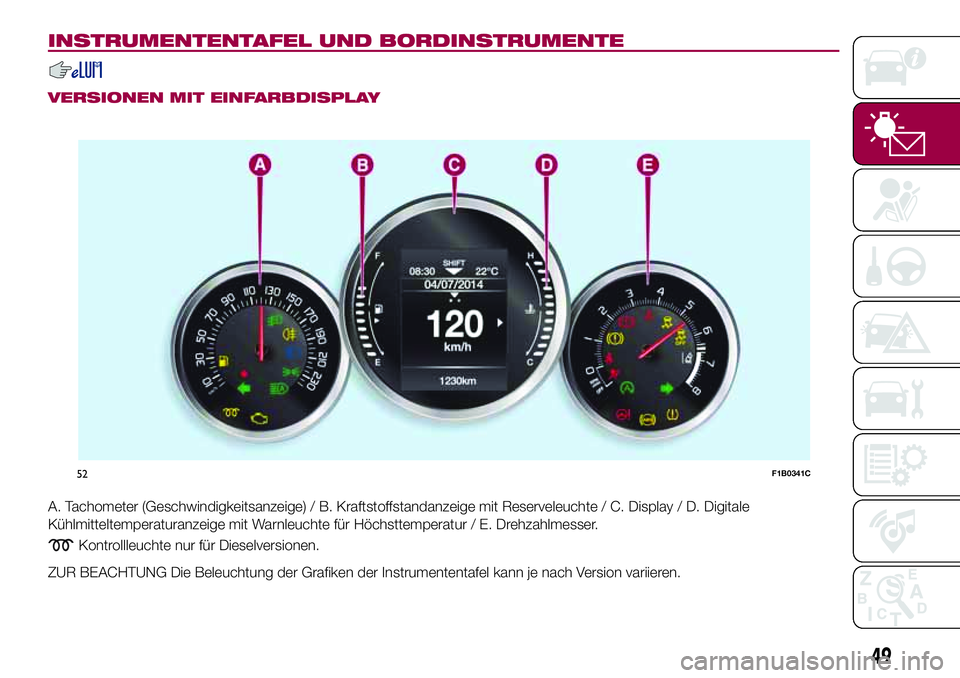

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
VERSIONEN MIT EINFARBDISPLAY
A. Tachometer (Geschwindigkeitsanzeige) / B. Kraftstoffstandanzeige mit Reserveleuchte / C. Display / D. Digitale
Kühlmitteltemperaturanzeige mit Warnleuchte für Höchsttemperatur / E. Drehzahlmesser.
Kontrollleuchte nur für Dieselversionen.
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
52F1B0341C
49

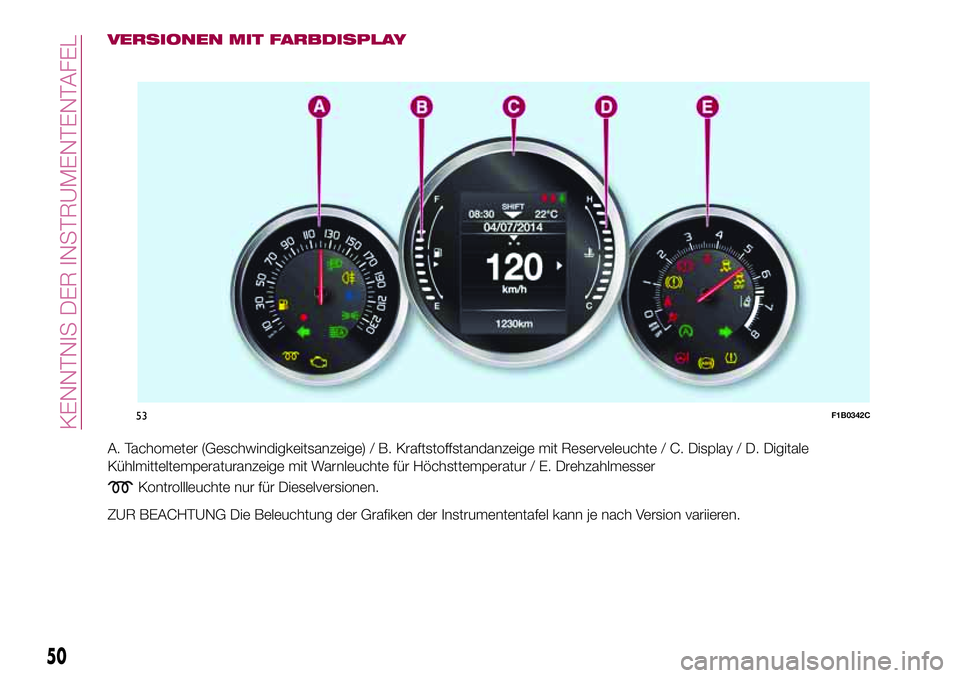

VERSIONEN MIT FARBDISPLAY
A. Tachometer (Geschwindigkeitsanzeige) / B. Kraftstoffstandanzeige mit Reserveleuchte / C. Display / D. Digitale
Kühlmitteltemperaturanzeige mit Warnleuchte für Höchsttemperatur / E. Drehzahlmesser
Kontrollleuchte nur für Dieselversionen.
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
53F1B0342C
50
KENNTNIS DER INSTRUMENTENTAFEL

DISPLAY
BESCHREIBUNG
Das Fahrzeug kann mit einem
Multifunktionsdisplay ausgestattet sein,
das dem Fahrer, nützliche Informationen
bei der Fahrt bieten kann.
Auf dem Display Abb. 54 werden
folgende Informationen angezeigt:
A: Uhrzeit, Gear Shift Indicator
(Anzeige des Gangwechsels) (wo
vorhanden), Einlegen eines Fahrgangs
(Versionen mit Automatikgetriebe - wo
vorhanden), Außentemperatur, Anzeige
des Kompasses (wo vorhanden),
Datum.
B: Fahrzeuggeschwindigkeit,
Warnsignal/eventuelle
Fehlermeldungen.
C: Gesamtfahrkilometer (oder Meilen)
und eventuelle
Fehlermeldungssymbole.
GEAR SHIFT INDICATOR
(wo vorhanden)
Das Gear Shift Indicator System (GSI)
empfiehlt dem Fahrer den richtigen
Zeitpunkt für einen Fahrgangwechsel
über eine entsprechende Meldung auf
dem Display.
Über GSI wird der Fahrer darauf
hingewiesen, dass das Schalten in
einen anderen Fahrgang zu diesem
Zeitpunkt eine Kraftstoffeinsparung
ergeben würde.
Sobald auf dem Display das Symbol
SHIFT UP (
SHIFT) erscheint,
empfiehlt das GSI ein Hochschalten,
während das GSI mit dem Symbol
SHIFT DOWN (
SHIFT) zum
Herunterschalten einlädt.
Die Anzeige bleibt solange auf derInstrumententafel, bis der Fahrer
schaltet, oder bis die Fahrbedingungen
nicht mehr in den Bereich fallen, in dem
ein Gangwechsel zur
Verbrauchsoptimierung erforderlich ist.
BEDIENTASTEN
Sie befinden sich auf der linken Seite
des Lenkrads Abb. 55.
Sie dienen für die Interaktion mit den
Hauptmenüoptionen des Displays
(siehe Angaben im Abschnitt
„Hauptmenü”).
/: Die Tasten betätigen und
loslassen, um das Hauptmenü und der
Untermenü zu durchblättern.
/: Die Tasten drücken und
wieder loslassen, um auf die
Informationsanzeigen oder die
Untermenüs der Hauptmenüoptionen
zuzugreifen.
08:30
KM/H
120
22°C
04/07/2014
1230km
54F1B0179C
55F1B0183C
51

OK: Die Taste drücken, um
zuzugreifen oder die Anzeigen mit den
Informationen bzw. Untermenüs einer
Hauptmenüoption anzuwählen. Die
Taste eine Sekunde lang gedrückt
halten, um die angezeigten/
angewählten Funktionen neu
einzustellen.
HAUPTMENÜ
Das Menü besteht aus folgenden
Optionen:
TRIP
MOOD SELECTOR (oder DRIVE
FAHRZEUG-INFO
DRIVER ASSIST
AUDIO
TELEFON
NAVIGATION
HINWEISE
EINST. FAHRZEUG
Fahrzeugeinst. (Änderung der
Fahrzeugeinstellungen)
Diese Menü-Option ermöglicht die
Änderung der Einstellung in Bezug auf:
„Anzeige”
„Maßeinheit”
„Uhrzeit und Datum”
„Sicherheit”
„Sicherheit & Kundendienst”
„Licht”
„Türen und Verriegelungen”Display
Durch Anwahl der Option „Anzeige” ist
der Zugriff auf die Einstellungen/
Informationen möglich, über:
„Sprache“, „Siehe Telefon“, „Siehe
Navigat.“, „Automatisches Reset Trip
B“, „Wiederholung Drive Mode“ (oder
vorhanden).
„Maßeinheit”
Mit der Option „Maßeinheit” kann die
Maßeinheit unter folgenden Optionen
gewählt werden: „Imperial“, „Metrisch“,
„Benutzerdefiniert“.
„Uhrzeit und Datum”
Mit der Option „Uhrzeit und Datum”
sind folgende Einstellungen möglich:
„Uhrzeit einstellen”, „Uhrzeitformat”,
„Datum einstellen”.
„Sicherheit”
Mit der Option „Sicherheit” sind
folgende Einstellungen möglich:
„Beifahrerairbag”, „Summer Geschw.”,
„Summer Gurte”, „Hill Hold Control”.
Die Einstellung des „Beifahrer-
AIRBAGS” ermöglicht die
Aktivierung/Deaktivierung des
Beifahrerairbags:
Beifahrerschutz eingeschaltet:
Die LED
ONan der
Instrumententafel leuchtet fest.
Beifahrerschutz ausgeschaltet:
Die LED
OFFan der
Instrumententafel leuchtet fest.
„Sicherheit & Kundendienst”
Bezüglich der möglichen Einstellungen,
siehe AbschnittUconnect™in
entsprechenden Kapitel.
„Licht
Mit der Option „Licht” sind folgende
Einstellungen möglich:
„Innenraumbeleuchtung“,
„Scheinwerfersensor“, „Follow me“,
„Scheinw. b. Öffnen“, „Automat.
Fernlicht“, „Tagfahrlicht“, „Abbiegelicht“.
„Türen und Verriegelungen”
Mit der Option „Türen und Verrieg.” sind
folgende Einstellungen möglich:
„Autoclose“, „Türentrieg. beim Ausst.“,
„Licht beim Verriegeln“, „Hupton beim
Verr.“, „Hupton mit RemoteStar“,
„Türentrieg. Fernbed.“,
„Türentriegelung“ (Versionen mit Keyless
Entry), „Keyless Entry“.
HINWEIS: Mit demUconnect™-
System werden einige Menüoptionen
auf dem Display dieser Vorrichtung und
nicht auf dem Display der
Instrumententafel angezeigt (Siehe
Angaben im Kapitel über „Multimedia“
oder in der online verfügbaren
Ergänzung).
52
KENNTNIS DER INSTRUMENTENTAFEL
MODE
(wo vorhanden) / GSIfür Versionen/Märkte)
„Wiederholung Mood Selector“ (wo

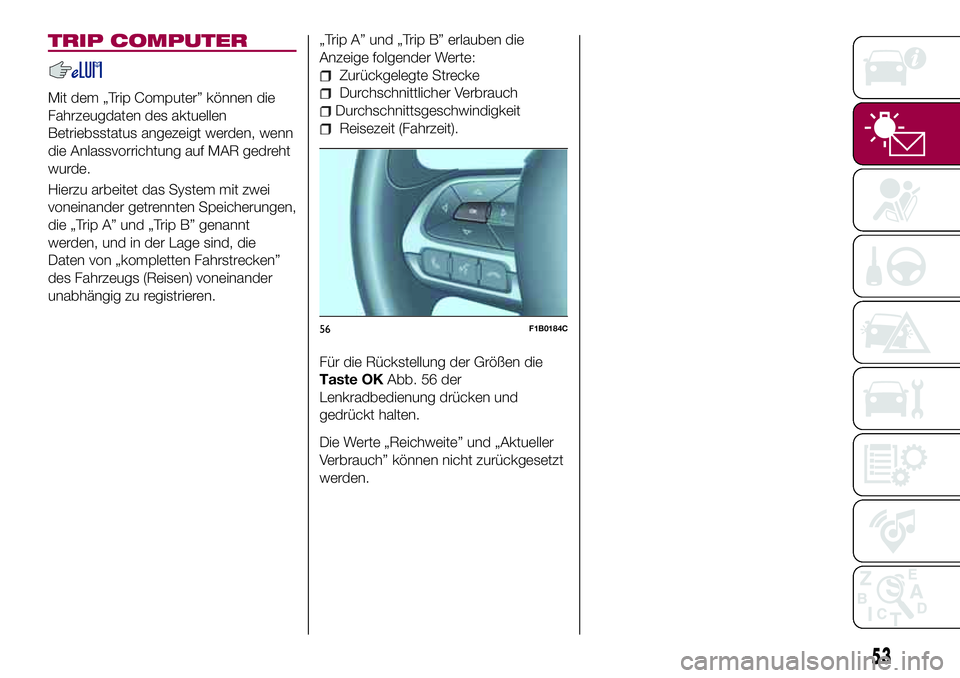

TRIP COMPUTER
Mit dem „Trip Computer” können die
Fahrzeugdaten des aktuellen
Betriebsstatus angezeigt werden, wenn
die Anlassvorrichtung auf MAR gedreht
wurde.
Hierzu arbeitet das System mit zwei
voneinander getrennten Speicherungen,
die „Trip A” und „Trip B” genannt
werden, und in der Lage sind, die
Daten von „kompletten Fahrstrecken”
des Fahrzeugs (Reisen) voneinander
unabhängig zu registrieren.„Trip A” und „Trip B” erlauben die
Anzeige folgender Werte:
Zurückgelegte Strecke
Durchschnittlicher Verbrauch
Durchschnittsgeschwindigkeit
Reisezeit (Fahrzeit).
Für die Rückstellung der Größen die
Taste OKAbb. 56 der
Lenkradbedienung drücken und
gedrückt halten.
Die Werte „Reichweite” und „Aktueller
Verbrauch” können nicht zurückgesetzt
werden.
56F1B0184C
53

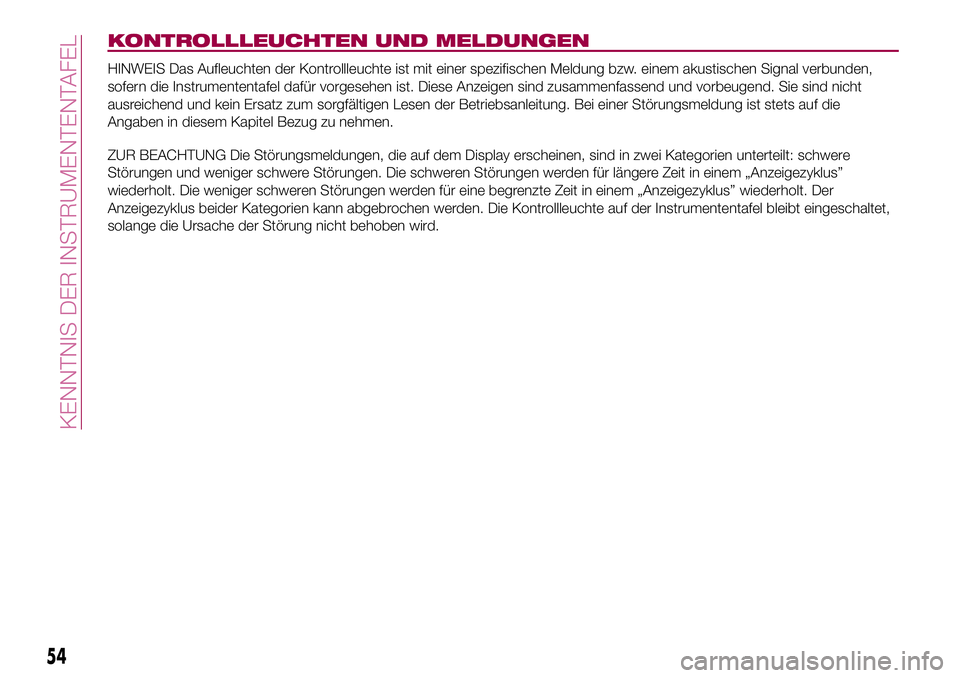

KONTROLLLEUCHTEN UND MELDUNGEN
HINWEIS Das Aufleuchten der Kontrollleuchte ist mit einer spezifischen Meldung bzw. einem akustischen Signal verbunden,
sofern die Instrumententafel dafür vorgesehen ist. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht
ausreichend und kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die
Angaben in diesem Kapitel Bezug zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere
Störungen und weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem „Anzeigezyklus”
wiederholt. Die weniger schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der
Anzeigezyklus beider Kategorien kann abgebrochen werden. Die Kontrollleuchte auf der Instrumententafel bleibt eingeschaltet,
solange die Ursache der Störung nicht behoben wird.
54
KENNTNIS DER INSTRUMENTENTAFEL
