DAS FAHRZEUG KENNEN
Beginnen Sie hier, sich mit Ihrem
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.ARMATURENBRETT...........10
DIE SCHLÜSSEL.............11
ANLASSVORRICHTUNG........12
FIAT-CODE.................14
DIEBSTAHLALARMANLAGE......15
TÜREN...................16
SITZE....................19
KOPFSTÜTZEN..............22
LENKRAD.................23
RÜCKSPIEGEL..............24
AUSSENBELEUCHTUNG........26
INNENLEUCHTEN............29
FRONT-/
HECKSCHEIBENWISCHER......30
KLIMAANLAGE..............35
ELEKTRISCHE FENSTERHEBER . . .40
ELEKTRISCHES SCHIEBEDACH . . .42
MOTORHAUBE..............44
KOFFERRAUM..............45
9

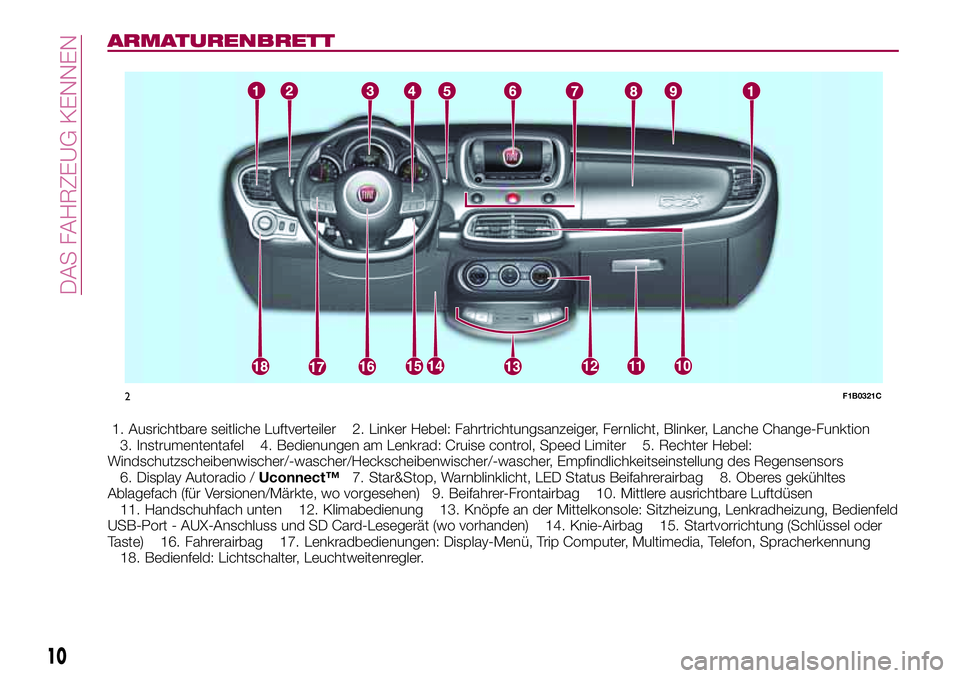

ARMATURENBRETT
1. Ausrichtbare seitliche Luftverteiler 2. Linker Hebel: Fahrtrichtungsanzeiger, Fernlicht, Blinker, Lanche Change-Funktion
3. Instrumententafel 4. Bedienungen am Lenkrad: Cruise control, Speed Limiter 5. Rechter Hebel:
Windschutzscheibenwischer/-wascher/Heckscheibenwischer/-wascher, Empfindlichkeitseinstellung des Regensensors
6. Display Autoradio /Uconnect™7. Star&Stop, Warnblinklicht, LED Status Beifahrerairbag 8. Oberes gekühltes
Ablagefach (für Versionen/Märkte, wo vorgesehen) 9. Beifahrer-Frontairbag 10. Mittlere ausrichtbare Luftdüsen
11. Handschuhfach unten 12. Klimabedienung 13. Knöpfe an der Mittelkonsole: Sitzheizung, Lenkradheizung, Bedienfeld
USB-Port - AUX-Anschluss und SD Card-Lesegerät (wo vorhanden) 14. Knie-Airbag 15. Startvorrichtung (Schlüssel oder
Taste) 16. Fahrerairbag 17. Lenkradbedienungen: Display-Menü, Trip Computer, Multimedia, Telefon, Spracherkennung
18. Bedienfeld: Lichtschalter, Leuchtweitenregler.
1211
2F1B0321C
10
DAS FAHRZEUG KENNEN

DIE SCHLÜSSEL
SCHLÜSSEL MIT
FERNBEDIENUNG
1)
1)
Der Metalleinsatz A Abb. 3 des
Schlüssels betätigt:
Die Anlassvorrichtung.
Das Türschloss auf der Fahrerseite.
Die Taste B drücken, um den
Metalleinsatz zu öffnen/schließen.
1)
ELEKTRONISCHER
SCHLÜSSEL
(Versionen mit Keyless „Keyless Go”
System)
Bei den Versionen mit „Keyless Go”
System ist das Fahrzeug mit einem
elektronischen Schlüssel A
Abb. 4 versehen, der zweifach geliefert
wird.
Verriegelung von Türen und
Kofferraum
Kurzer Druck der Tasten
oder „
FIAT”: Verriegelung der Türen, des
Kofferraums mit Ausschaltung der
inneren Deckenleuchte und
Leuchtanzeige der Richtungsanzeiger
(wo vorhanden).
Die Taste
schnell zweimal
hintereinander drücken, um den
Kofferraum mit der Fernbedienung zu
öffnen (wo vorhanden).Das Öffnen der Kofferraumklappe wird
durch zweimaliges Blinken der
Fahrtrichtungsanzeiger angezeigt.
Einschalten der Lichter (nur für
Schlüssel mit Fernbedienung)
Druck der Taste
: ferngesteuerte
Einschaltung des Standlichts und des
Abblendlichts für eine max. Dauer von
90 sec.
Bei erneutem Druck der Taste
erlöschen die zuvor aktivierten
Lichter (war die Parklichterfunktion
bereits aktiv, bleibt sie weiterhin aktiv).
Wird nach Ablauf der 90 Sekunden die
Taste
betätigt, bleiben das
Abblendlicht und das Standlicht weitere
30 Sekunden lang an.
ANFRAGE NACH
ZUSÄTZLICHEN
SCHLÜSSELN
Bei Bedarf an neuen Schlüsseln mit
Fernbedienungen oder eines neuen
elektronischen Schlüssels wenden Sie
sich bitte an das Fiat-
Kundendienstnetz. Sie brauchen Ihren
Personalausweis und die
Fahrzeugpapiere.
3F1B0007C
4F1B0008C
11

ZUR BEACHTUNG
1)Die Taste B nur drücken, wenn der
Schlüssel weit vom Körper, insbesondere
von den Augen und von empfindlichen
Gegenständen (wie Kleidung) entfernt ist.
Den Schlüssel nicht unbeaufsichtigt lassen,
damit keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen und
unabsichtlich die Taste drücken können.
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.
ZUR BEACHTUNG
1)Leere Batterien der Fernbedienung sind
umweltschädlich und müssen daher
entsprechend den einschlägigen
Umweltschutzvorschriften in den eigens
dafür vorgesehenen Behältern oder über
das Fiat-Servicenetz entsorgt werden.
ANLASS
VORRICHTUNG
Versionen mit mechanischem
Schlüssel
Für den Schlüssel sind drei
verschiedene Positionen vorgesehen
Abb. 5:
STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad blockiert
(mit abgezogenem Schlüssel). Einige
elektrische Vorrichtungen (z.B.
Zentralverriegelung der Türen,
Diebstahlsicherung usw.) sind trotzdem
funktionsfähig.
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
AVV: Anlassen des Motors.
2) 3)
Versionen mit elektronischem
Schlüssel (Keyless Go System)
Um die Anlassvorrichtung Abb. 6 in
Betrieb zu setzen, muss sich der
elektronische Schlüssel im Fahrzeug
befinden.
Die Anlassvorrichtung kann auch
betätigt werden, wenn sich der
elektronische Schüssel im Kofferraum
oder auf der Hutablage befindet.
Die Anlassvorrichtung kann folgende
Zustände annehmen:
STOP: Motor ausgeschaltet,
Lenkrad blockiert. Einige elektrische
Vorrichtungen (z.B. Zentralverriegelung
der Türen, Diebstahlsicherung usw.)
sind trotzdem funktionsfähig.
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig. Für
diesen Zustand muss die Taste der
Anlassvorrichtung einmal gedrückt
5F1B0013C
6F1B0014C
12
DAS FAHRZEUG KENNEN

werden, ohne das Bremspedal
(Versionen mit Automatikgetriebe) oder
das Kupplungspedal (Versionen mit
Schaltgetriebes) zu drücken.
AVV: Anlassen des Motors.
ANMERKUNG Die Anlassvorrichtung
wird NICHT aktiviert, wenn sich der
elektronische Schlüssel im Kofferraum
befindet und dieser offen ist.
ANMERKUNG Wenn die
Anlassvorrichtung auf MAR steht,
schaltet die automatische
Anlassvorrichtung nach 30 Minuten mit
stehendem Fahrzeug (Versionen mit
Schaltgetriebe) oder Schalthebel auf P
(Parking) (Versionen mit
Automatikgetriebe) und stehendem
Moto automatisch auf STOP.
ANMERKUNG Bei laufendem Motor
kann das Fahrzeug verlassen und der
elektronische Schlüssel mitgenommen
werden. Der Motor läuft weiter. Das
Fahrzeug meldet nach dem Schließen
der Tür, dass der Schlüssel sich im
Fahrzeug befindet.
Weitere Informationen über das
Anlassen des Motors sind im Abschnitt
„Anlassen des Motors” im Kapitel
„Anlassen und Fahren” enthalten.
4) 5)
LENKRADSPERRE
Einschalten
Versionen mit mechanischem
Schlüssel: Wenn die Vorrichtung auf
STOP steht, den Schüssel abziehen
und das Lenkrad bis zur Blockierung
drehen.
ACHTUNG Die Lenkradblockierung ist
nur nach Abziehen des Schlüssels von
der Anlassvorrichtung möglich,
nachdem die Anlassvorrichtung von
MAR auf STOP gedreht wurde.
Versionen mit elektronischem Schlüssel:
Die Lenkradsperre wird bei Öffnen der
Fahrertür mit der Taste der
Anlassvorrichtung auf STOP und einer
Geschwindigkeit unter 3 km/h aktiviert.
Ausschalten
Versionen mit mechanischem
Schlüssel: Wenn das Lenkrad leicht
gedreht wird, den Schlüssel auf MAR
drehen.
Versionen mit elektronischem Schlüssel:
Die Lenkradsperre wird bei Betätigung
der Anlassvorrichtung ausgeschaltet
und der elektronische Schlüssel wird
erkannt.
6) 7)
ZUR BEACHTUNG
2)Bei einer Beschädigung der
Startvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Fiat Kundendienstnetz geprüft
werden.
3)Beim Verlassen des Fahrzeugs immer
den Schlüssel abziehen, um zu vermeiden,
dass jemand unbeabsichtigt die
Bedienelemente betätigt. Nicht vergessen,
die elektrische Feststellbremse einzulegen.
Lassen Sie Kinder niemals unbeaufsichtigt
im Fahrzeug.
4)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlsicherung) ist strikt untersagt. Sie
verschlechtern nicht nur die
Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem nicht
der Zulassung konformen Fahrzeug.
5)Den Schlüssel niemals abziehen, wenn
sich das Fahrzeug bewegt. Das Lenkrad
würde automatisch beim ersten
Lenkversuch blockieren. Dies gilt auch für
den Fall, dass das Fahrzeug abgeschleppt
wird.
13

6)Vor dem Verlassen des Fahrzeugs
IMMER die Feststellbremse einlegen, die
Räder auslenken, an Steigungen den
ersten Gang und an Gefällen den
Rückwärtsgang einlegen. Bei den
Versionen mit Automatikgetriebe den
Schalthebel auf P (Parken) schieben, die
Startvorrichtung drücken und auf STOP
stellen. An starken Gefällen die Räder mit
einem Keil oder einem Stein sichern. Nach
dem Aussteigen aus dem Fahrzeug immer
alle Türen mit dem Knopf auf dem Türgriff
verriegeln (siehe Beschreibung unter dem
Stichwort "Keyless Entry" im Abschnitt
"Türen").
7)Bei Fahrzeugen, die mit dem Full
Keyless System ausgestattet sind, nie den
elektronischen Schlüssel im Inneren oder in
der Nähe des Fahrzeugs oder an einem für
Kinder zugänglichen Ort lassen. Nie das
Fahrzeug mit auf die Position MAR
gestellter Startvorrichtung verlassen. Ein
Kind könnte die elektrischen Fensterheber
oder andere Bedienelemente aktivieren
oder sogar den Motor starten.FIAT-CODE
Das Fiat Code System vermeidet den
unerlaubten Einsatz des Fahrzeug und
verhindert den Motorstart.
Die Anlage muss nicht eingeschaltet
bzw. aktiviert werden: Der Betrieb ist
automatisch und nicht vom Zustand der
Türen abhängig (ver- oder entriegelt).
Die Anlassvorrichtung auf MAR stellen,
das Fiat Code System ermittelt den
vom Schlüssel gesandten Code. Wird
der Code als gültig erkannt, gibt das
Fiat Code System den Motorstart frei.
Die Anlassvorrichtung wieder auf STOP
drehen, das Fiat Code System
deaktiviert das Steuergerät, das den
Motor kontrolliert, und verhindert so ein
Starten.
Weitere Informationen über das
Anlassen des Motors sind im Abschnitt
„Anlassen des Motors” im Kapitel
„Anlassen und Fahren” enthalten.FUNKTIONSSTÖRUNGEN
Wird beim Anlassen der Code des
Schlüssels nicht korrekt erkannt, wird
an der Instrumententafel das Symbolangezeigt (siehe Angaben im
Abschnitt „ Kontrollleuchten und
Meldungen” im Kapitel „Kenntnis der
Instrumententafel”. Unter dieser
Bedingung stoppt der Motor nach
2 Sekunden. In diesem Fall die
Anlassvorrichtung auf STOP und wieder
auf MAR drehen. Ist die Wegfahrsperre
weiterhin aktiv, andere mitgelieferte
Schlüssel ausprobieren. Startet der
Motor trotzdem nicht, muss das
Fiat-Kundendienstnetz aufgesucht
werden.
Leuchtet das Symbol
bedeutet
dies, dass das System eine
Eigendiagnose ausführt (z. B. auf Grund
eines Spannungsabfalls). Bleibt die
Anzeige weiterhin aktiv, ist es
empfehlenswert, sich immer an das
Fiat-Kundendienstnetz zu wenden.
