2017 FIAT 500X Betriebsanleitung (in German)

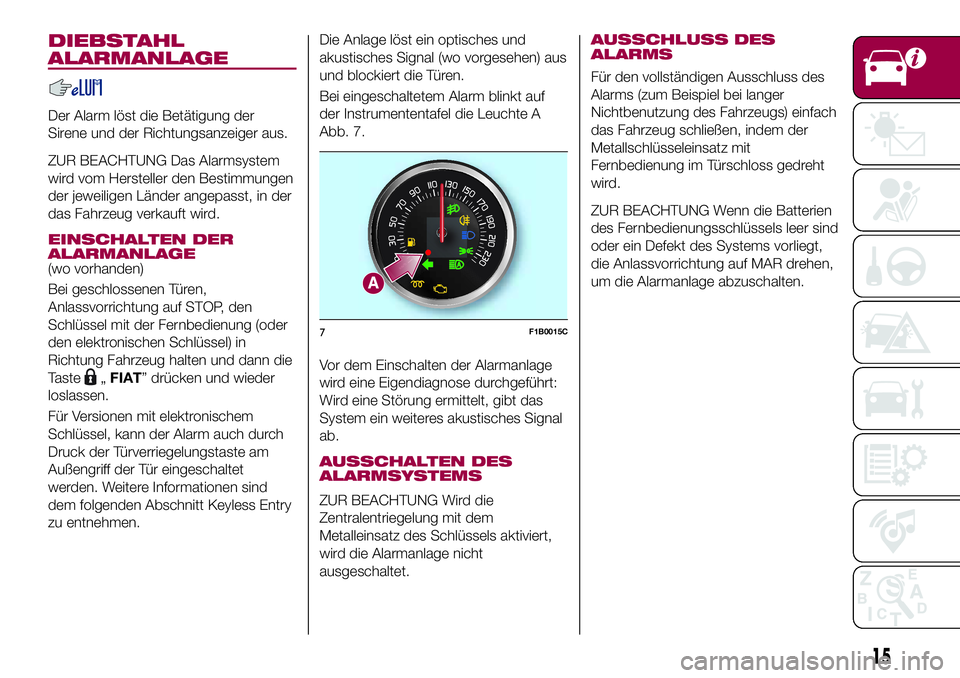

DIEBSTAHL
ALARMANLAGE
Der Alarm löst die Betätigung der
Sirene und der Richtungsanzeiger aus.
ZUR BEACHTUNG Das Alarmsystem
wird vom Hersteller den Bestimmungen
der jeweiligen Länder angepasst, in der
das Fahrzeug verkauft wird.
EINSCHALTEN DER
ALARMANLAGE
(wo vorhanden)
Bei geschlossenen Türen,
Anlassvorrichtung auf STOP, den
Schlüssel mit der Fernbedienung (oder
den elektronischen Schlüssel) in
Richtung Fahrzeug halten und dann die
Taste
„FIAT” drücken und wieder
loslassen.
Für Versionen mit elektronischem
Schlüssel, kann der Alarm auch durch
Druck der Türverriegelungstaste am
Außengriff der Tür eingeschaltet
werden. Weitere Informationen sind
dem folgenden Abschnitt Keyless Entry
zu entnehmen.Die Anlage löst ein optisches und
akustisches Signal (wo vorgesehen) aus
und blockiert die Türen.
Bei eingeschaltetem Alarm blinkt auf
der Instrumententafel die Leuchte A
Abb. 7.
Vor dem Einschalten der Alarmanlage
wird eine Eigendiagnose durchgeführt:
Wird eine Störung ermittelt, gibt das
System ein weiteres akustisches Signal
ab.
AUSSCHALTEN DES
ALARMSYSTEMS
ZUR BEACHTUNG Wird die
Zentralentriegelung mit dem
Metalleinsatz des Schlüssels aktiviert,
wird die Alarmanlage nicht
ausgeschaltet.AUSSCHLUSS DES
ALARMS
Für den vollständigen Ausschluss des
Alarms (zum Beispiel bei langer
Nichtbenutzung des Fahrzeugs) einfach
das Fahrzeug schließen, indem der
Metallschlüsseleinsatz mit
Fernbedienung im Türschloss gedreht
wird.
ZUR BEACHTUNG Wenn die Batterien
des Fernbedienungsschlüssels leer sind
oder ein Defekt des Systems vorliegt,
die Anlassvorrichtung auf MAR drehen,
um die Alarmanlage abzuschalten.
7F1B0015C
15

TÜREN
ZENTRALVER-/-
ENTRIEGELUNG DER
TÜREN VON INNEN
Zentralver-/-entriegelung der Türen
Wenn alle Türen korrekt geschlossen
sind, werden sie automatisch bei
Überschreitung einer
Fahrgeschwindigkeit von 20 km/h
verriegelt („Autoclose”-Funktion). Diese
Funktion kann auch über das Menü der
Instrumententafel deaktiviert werden.
Um die Türen zu verriegeln, die Taste
an der Blende der Vordertüren
Abb. 8 betätigen.
Um die Türen zu entriegeln, die Taste
betätigen.Manuelle Ver-/Entriegelung
Die Ent-/Verriegelung der Türen kann
auch durch Drehen der Vorrichtung A
Abb. 9 in den inneren Türgriffen
erfolgen.
Die Betätigung der Vorrichtungen der
Rücktüren entriegelt nur die
entsprechende Tür.
Position 1: Tür entriegelt
Position 2
: Tür verriegelt
Bei Betätigung des Griffs der
Vordertüren werden alle Türen und auch
die Heckklappe entriegelt.
ZENTRALVER-/-
ENTRIEGELUNG DER
TÜREN VON AUSSEN
Türverriegelung von außen
Bei geschlossenen Türen die Taste
„
FIAT” am Schlüssel drücken oder den
Metalleinsatz des Schlüssels im
Türschloss der Fahrertür drehen.
2)
Türentriegelung von außen
Die Taste
am Schlüssel drücken oder
den Metalleinsatz des Schlüssels im
Türschloss der Fahrertür drehen.
KEYLESS ENTRY(wo vorhanden)
3)
Das Keyless Entry System erkennt
einen elektronischen Schlüssel, wenn
dieser den Türen oder der Heckklappe
angenähert wird.
Das System ermöglicht eine
Ver-/Entriegelung der Türen oder der
Heckklappe, ohne dass irgend eine
Taste des elektronischen Schlüssels
betätigt werden muss.
Erkennt das System einen
elektronischen Schlüssel außerhalb des
Fahrzeugs, kann der Fahrer einfach
einen der beiden vorderen Türgriffe
fassen, um den Alarm zu deaktivieren
und den Öffnungsmechanismus der
8F1B0024C
9F1B0017C
16
DAS FAHRZEUG KENNEN

Türen und der Heckklappe des
Kofferraums zu öffnen.
Wo die Funktion vorgesehen ist, kann
durch Fassen der Fahrertür diese
entriegelt werden. Mit einer
entsprechenden Einstellung im Menü
des Displays oder imUconnect™-
System kann auch eingestellt werden,
dass sich alle Türen entriegeln.
Türverriegelung
Um die Türen zu verriegeln,
folgendermaßen vorgehen:
Sicherstellen, dass man den
elektronischen Schlüssel bei sich hat
und sich in der Nähe des Griffs der
Fahrer- oder Beifahrertür befindet.
Die Taste „Türverriegelung” A
Abb. 10 am Griff drücken. Alle Türen
und die Heckklappe werden verriegelt.
Die Türverriegelung aktiviert auch die
Diebstahlsicherung (wo vorhanden).
ZUR BEACHTUNG Nachdem die Taste
der „Türverriegelung” gedrückt wurde,
2 Sekunden warten, bevor die Tür
erneut mit dem Griff entriegelt werden
kann. Wenn der Türhebel innerhalb von
2 Sekunden gezogen wird, kann
kontrolliert werden, ob das Fahrzeug
korrekt verschlossen ist, ohne dass die
Türen erneut entriegelt werden.
ZUR BEACHTUNG Nicht gleichzeitig
durch Ziehen des Türhebels verriegeln
und entriegeln (siehe Abb. 11 ).
Notöffnung der Fahrertür
Falls der elektronische Schlüssel nicht
funktioniert (z. B. weil die Batterie des
elektronischen Schlüssels sich entladen
hat), kann der Metalleinsatz im
Schlüssel für die Betätigung des
Schlosses der Fahrertür benutzt
werden.Um den Metalleinsatz herausziehen
folgendermaßen vorgehen:
Mit der Vorrichtung A Abb. 12 den n
Metalleinsatz B herausziehen.
Den Metalleinsatz in das Türschloss
auf der Fahrerseite stecken und drehen,
um die Tür zu entriegeln.
Verriegelung der Heckklappe
Nähert man sich mit einem
elektronischen Schlüssel der
Kofferraumklappe, um diese zu öffnen
oder schließen die Taste für das
ÖffnenAbb. 13 an unter dem Griff der
Klappe betätigen.
10F1B0063C
11F1B0251C
12F1B0020C
17

Die Heckklappe des Fahrzeugs kann
trotzdem durch Druck der Taste
am
elektronischen Schlüssel oder am
inneren Türpaneel des Fahrzeugs
blockiert werden.
DEAD-LOCK-
VORRICHTUNG
(wo vorhanden)
8)
Diese Sicherheitsvorrichtung verhindert
die Funktion der Innengriffe des
Fahrzeugs und der Ver-/
Entriegelungstaste der Türen.
Einschalten der Vorrichtung
Die Vorrichtung wird automatisch für
alle Türen eingeschaltet, wenn man
zweimal kurz die Taste
„FIAT”am
Schlüssel drückt.Ausschalten der Vorrichtung
Die Vorrichtung wird automatisch
deaktiviert:
Bei einer Entriegelung der Türen
(durch Druck der Taste
am Schlüssel
mit Fernbedienung).
Die Anlassvorrichtung auf MAR
stellen.
KINDERSICHERUNG
9) 10)
Sie verhindert das Öffnen der hinteren
Türen von innen.
Die Vorrichtung Abb. 14 kann nur bei
geöffneten Türen eingeschaltet werden:
Position: Vorrichtung
eingeschaltet (Tür blockiert).
Position: Vorrichtung nicht
eingeschaltet (die Tür lässt sich von
Innen öffnen).Die Sicherung bleibt auch bei
elektrischer Entriegelung der Türen
eingeschaltet.
ZUR BEACHTUNG Die Fondtüren
können nicht von innen geöffnet
werden, wenn die Kindersicherung
eingeschaltet wurde.
ZUR BEACHTUNG
8)Nach Aktivierung des Dead-Lock ist es
nicht mehr möglich, die Türen von innen zu
öffnen; vergewissern Sie sich deshalb vor
dem Aussteigen, dass keine Personen
mehr im Fahrzeug sind.
9)NIE Kinder unbeaufsichtigt im Fahrzeug
lassen und das Fahrzeug nie mit
entriegelten Türen an einem Kindern leicht
zugänglichen Ort stehen lassen. Dies
könnte zu schweren Verletzungen führen
oder sogar tödliche Folgen haben. Immer
darauf achten, dass Kinder nicht die
elektrische Feststellbremse betätigen, das
Bremspedal niedertreten oder den Hebel
des Automatikgetriebes verstellen.
10)Die Kindersicherung immer aktivieren,
wenn Kinder an Bord sind. Vergewissern
Sie sich nach Aktivierung der
Kindersicherung für beide Hintertüren
durch Betätigung der inneren Türgriffe,
dass die Einschaltung effektiv erfolgt ist.
13F1B0166C
14F1B0023C
18
DAS FAHRZEUG KENNEN

ZUR BEACHTUNG
2)Vergewissern Sie sich, dass Sie den
Schlüssel nicht im Wagen gelassen haben,
bevor Sie die Tür oder die Heckklappe
schließen. Nachdem die Tür von innen
verschlossen ist, können Sie den Schlüssel
nur mit dem Zweitschlüssel wieder
erlangen.
3)Die Funktionsweise des
Schlüsselerkennungssystems hängt von
verschiedenen Faktoren ab, wie
beispielsweise eventuelle Störungen durch
elektromagnetische Wellen externer Quellen
(Mobiltelefon z. B.), Ladezustand der
Batterie des elektronischen Schlüssels und
eventuellen Metallgegenständen in der
Nähe des Schlüssels oder Fahrzeugs.
Unter diesen Bedingungen können die
Türen auf jeden Fall mit dem Metalleinsatz
im elektronischen Schlüssel entriegelt
werden (siehe Beschreibung auf den
folgenden Seiten).
SITZE
VORDERSITZE MIT
MANUELLER
EINSTELLUNG
11)
4)
Verstellen in Längsrichtung
Den Hebel A Abb. 15 anheben und den
Sitz vor- oder rückwärts schieben.
12)
ZUR BEACHTUNG Die Einstellung
vornehmen, wenn man auf dem Sitz
sitzt (Fahrer- oder Beifahrerseite).
Höhenverstellung
Den Hebel B nach oben oder unten
verstellen, bis die gewünschte Höhe
erreicht wird.
ZUR BEACHTUNG Die Einstellung
vornehmen, wenn man auf dem Sitz
sitzt (Fahrer- oder Beifahrerseite).
Rückenlehnenverstellung
Über den Hebel C die Neigung der
Rückenlehne durch Druck mit dem
Oberkörper einstellen (den Hebel bis
zur gewünschten Position gezogen
halten und dann loslassen).
Elektrische Einstellung der
Lordosenstütze
Die Anlassvorrichtung auf MAR stellen,
die Taste A Abb. 16 drücken, um die
Lordosenstütze für einen maximalen
Fahrkomfort einzustellen.
15F1B0019C
16F1B0016C
19

ELEKTRISCH
VERSTELLBARE
VORDERSITZE
(wo vorhanden)
5)
Die Schalter für die elektrischen
Einstellungen des Fahrersitzes befinden
sich an der Außenseite des Sitzes im
unteren Bereich.
Mit diesen Tasten können die Höhe, die
Position in Längsrichtung und die
Neigung der Rückenlehne eingestellt
werden.
Höhenverstellung
Über den vorderen oder hinteren Teil
des Schalters A Abb. 17 können die
Höhe bzw. die Neigung des Sitzkissens
eingestellt werden.Verstellen in Längsrichtung
Den Schalter A nach vorne oder hinten
Schieben, um den Sitz in die
entsprechende Richtung zu schieben.
Rückenlehnenverstellung
Den Schalter B nach vorne oder hinten
Schieben, um die Sitzlehne Sitz in die
entsprechende Richtung zu schieben.
Elektrische Einstellung der
Lordosenstütze
Mit dem Joystick C die elektrische
Einstellung der Lordosenstütze für einen
max. Komfort während der Fahrt
einstellen.
ZUR BEACHTUNG Die elektrische
Einstellung ist nur möglich, wenn sich
die Anlassvorrichtung sich auf MAR
befindet oder innerhalb von 3 Minuten
nachdem auf STOP geschaltet wurde.
Bei stehendem Fahrzeug ermöglicht
das System nachdem die Tür geöffnet
wurde, während 3 Minuten die
Einstellung.
ELEKTRISCHE HEIZUNG
DER VORDERSITZE
(wo vorhanden)
Wenn die Anlassvorrichtung auf MAR
steht, die Tasten
Abb.18am
Armaturenbrett betätigen.Es stehen zwei Heizstufen zur
Verfügung:
„Minimale Heizung”: orange LED in
den Tasten leuchtet
„Maximale Heizung”: zwei orange
LEDs in den Tasten leuchten.
Nachdem eine Heizstufe gewählt
wurde, müssen einige Minuten
verstreichen, bevor die Wirkung
bemerkbar ist.
Durch Anwahl der Einstellung
„maximale Heizleistung” erzeugt die
Heizung während der ersten zwei
Minuten des Betriebs eine verstärkte
Heizleistung.
ZUR BEACHTUNG Um die
Batterieladung zu schonen, kann diese
Funktion bei abgestelltem Motor nicht
aktiviert werden.
17F1B0018C
18F1B0021C
20
DAS FAHRZEUG KENNEN

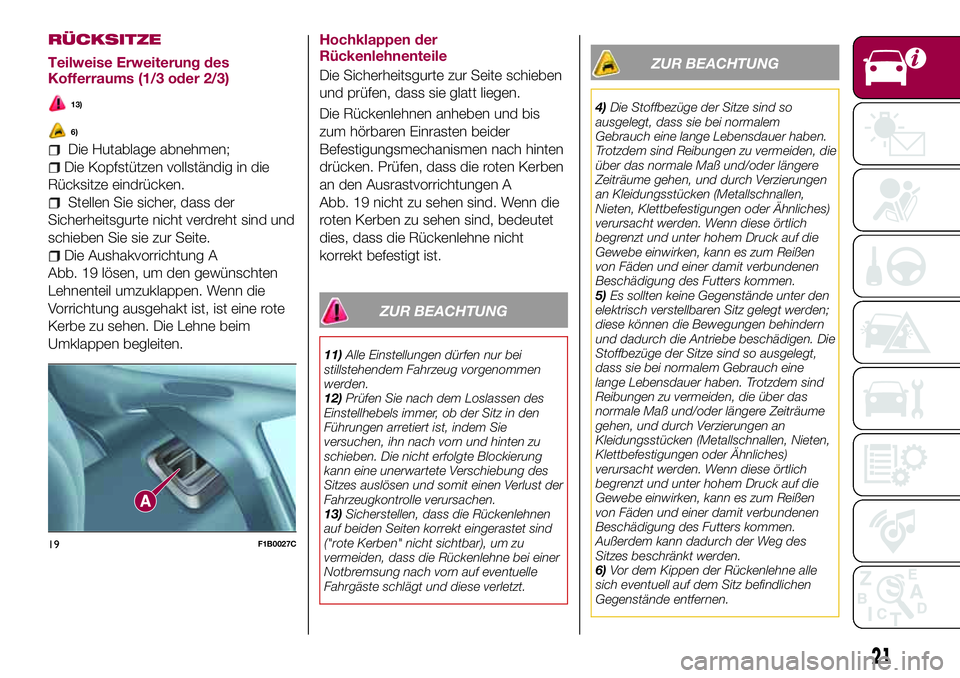

RÜCKSITZE
Teilweise Erweiterung des
Kofferraums (1/3 oder 2/3)
13)
6)
Die Hutablage abnehmen;
Die Kopfstützen vollständig in die
Rücksitze eindrücken.
Stellen Sie sicher, dass der
Sicherheitsgurte nicht verdreht sind und
schieben Sie sie zur Seite.
Die Aushakvorrichtung A
Abb. 19 lösen, um den gewünschten
Lehnenteil umzuklappen. Wenn die
Vorrichtung ausgehakt ist, ist eine rote
Kerbe zu sehen. Die Lehne beim
Umklappen begleiten.Hochklappen der
Rückenlehnenteile
Die Sicherheitsgurte zur Seite schieben
und prüfen, dass sie glatt liegen.
Die Rückenlehnen anheben und bis
zum hörbaren Einrasten beider
Befestigungsmechanismen nach hinten
drücken. Prüfen, dass die roten Kerben
an den Ausrastvorrichtungen A
Abb. 19 nicht zu sehen sind. Wenn die
roten Kerben zu sehen sind, bedeutet
dies, dass die Rückenlehne nicht
korrekt befestigt ist.
ZUR BEACHTUNG
11)Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug vorgenommen
werden.
12)Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie
versuchen, ihn nach vorn und hinten zu
schieben. Die nicht erfolgte Blockierung
kann eine unerwartete Verschiebung des
Sitzes auslösen und somit einen Verlust der
Fahrzeugkontrolle verursachen.
13)Sicherstellen, dass die Rückenlehnen
auf beiden Seiten korrekt eingerastet sind
("rote Kerben" nicht sichtbar), um zu
vermeiden, dass die Rückenlehne bei einer
Notbremsung nach vorn auf eventuelle
Fahrgäste schlägt und diese verletzt.
ZUR BEACHTUNG
4)Die Stoffbezüge der Sitze sind so
ausgelegt, dass sie bei normalem
Gebrauch eine lange Lebensdauer haben.
Trotzdem sind Reibungen zu vermeiden, die
über das normale Maß und/oder längere
Zeiträume gehen, und durch Verzierungen
an Kleidungsstücken (Metallschnallen,
Nieten, Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.
5)Es sollten keine Gegenstände unter den
elektrisch verstellbaren Sitz gelegt werden;
diese können die Bewegungen behindern
und dadurch die Antriebe beschädigen. Die
Stoffbezüge der Sitze sind so ausgelegt,
dass sie bei normalem Gebrauch eine
lange Lebensdauer haben. Trotzdem sind
Reibungen zu vermeiden, die über das
normale Maß und/oder längere Zeiträume
gehen, und durch Verzierungen an
Kleidungsstücken (Metallschnallen, Nieten,
Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.
Außerdem kann dadurch der Weg des
Sitzes beschränkt werden.
6)Vor dem Kippen der Rückenlehne alle
sich eventuell auf dem Sitz befindlichen
Gegenstände entfernen.
19F1B0027C
21

KOPFSTÜTZEN
VORNE
14)
Einstellung
Die Kopfstützen können auf
4 verschiedene Höhen eingestellt
werden (ganz oben -
2 Zwischenstellungen - ganz unten).
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrasten hörbar erfolgt.
Höhenverstellung nach unten: Die Taste
A Abb. 20 drücken und die Kopfstütze
nach unten verschieben.Ausbau
Für den Ausbau der Kopfstützen wie
folgt vorgehen:
Die Rücksitzlehne neigen, um
Interferenzen mit dem Dach zu
vermeiden.
Beide Tasten A und B Abb. 20 neben
den beiden Haltestangen drücken und
die Kopfstütze heraus ziehen.
ZUR BEACHTUNG Sollten die
Kopfstützen aus irgend einem Grund
ausgebaut worden sein, müssen sie
unbedingt vor einem normalen Einsatz
des Fahrzeugs wieder eingebaut
werden.
HINTEN
14)
Einstellung
Die Rücksitze sind mit drei Kopfstützen
ausgestattetet, die auf drei
verschiedene vorgegebene Höhen
eingestellt werden können (ganz oben -
1 Zwischenstellung - ganz unten).
Höhenverstellung nach oben: Die
Kopfstützen nach oben ziehen, bis das
Einrasten hörbar erfolgt.Bei einigen Versionen erinnert das in
Abb. 21 sichtbare Etikett Insassen auf
dem mittleren Rücksitz daran, die
Kopfstütze richtig einzustellen, indem
sie in eine der beiden möglichen
Stellungen gehoben wird.ZUR BEACHTUNG Damit der Fahrer
eine bessere Sicht hat, sollten die
Kopfstützen bei Nicht-Gebrauch in die
Ruhestellung (unterste Position)
gebracht werden.
20F1B0029C
22
DAS FAHRZEUG KENNEN
