2017 FIAT 500X Betriebsanleitung (in German)

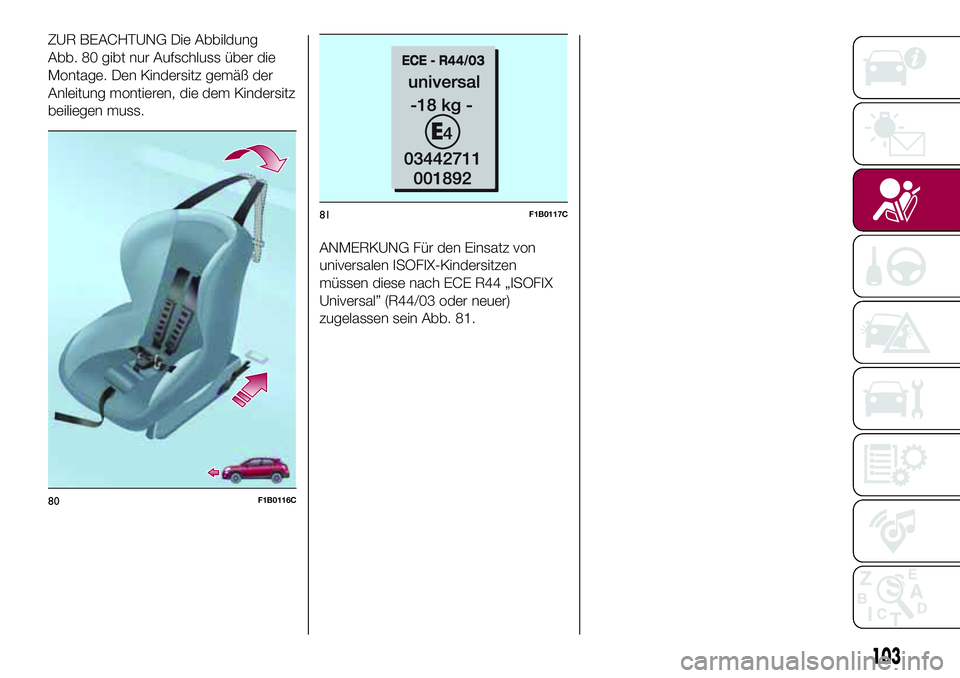

ZUR BEACHTUNG Die Abbildung
Abb. 80 gibt nur Aufschluss über die
Montage. Den Kindersitz gemäß der
Anleitung montieren, die dem Kindersitz
beiliegen muss.
ANMERKUNG Für den Einsatz von
universalen ISOFIX-Kindersitzen
müssen diese nach ECE R44 „ISOFIX
Universal” (R44/03 oder neuer)
zugelassen sein Abb. 81.
80F1B0116C
81F1B0117C
103

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON
ISOFIX-KINDERSITZEN
ISOFIX-VERANKERUNGEN IM FAHRZEUG
Gewichtsgruppen Größenkategorie Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten
in der Mitte
Gruppe 0 - bis zu
10 kgE ISO/R1XILX
Gruppe 0+ (bis 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (von 9 bis zu
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme mit dieser Gewichts-/Größenkategorie geeignet.
IL Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorie „Fahrzeugspezifisch”, „Begrenzt” oder „Semi-Universal”, die für das Fahrzeug
freigegeben wurden.
IL (*) Zur Befestigung der ISOFIX-Kindersitze muss der Vordersitz verstellt werden.
IUF Geeignet für ISOFIX-Kinderrückhaltesysteme der Klasse Universal, die in Fahrtrichtung ausgerichtet und für die Verwendung in diesem
Gewichtsbereich zugelassen sind.
HINWEIS Die anderen Gewichtsgruppen sind von speziellen ISOFIX-Kindersitzen abgedeckt, die nur verwendet werden dürfen,
wenn sie speziell für dieses Fahrzeug erprobt wurden (die Liste der Fahrzeuge liegt dem Kindersitz bei).
104
SICHERHEIT

EIGNUNG DER
FAHRGASTSITZE FÜR DIE
VERWENDUNG VON
i-Size-KINDERSITZEN
Die äußeren Rücksitzplätze sind für die
i-Size-Kindersitze der neuesten
Generation ausgelegt.
Diese entsprechend der i-Size
Regelung (ECE R129) gebauten und
zugelassenen Kindersitze versichern
einen absolut sicheren Transport der
Kinder im Auto:
Kinder müssen bis zum 15.
Altersmonat entgegen der Fahrtrichtung
transportiert werden.
Die Kindersitze haben eine bessere
Schutzwirkung im Falle von
Seitenaufprallen.
Förderung des Einsatzes des
sicheren ISOFIX-Systems, mit dem
falsche Sitzbefestigungen vermieden
werden.
Zielgerechtere Auswahl des richtigen
Kindersitzes unter Berücksichtigung der
Körpergröße des Kindes und nicht des
Gewichts.
Bessere Kompatibilität zwischen
Fahrzeugsitz und Kindersitz:
i-Size-Kindersitze sind als „Super
ISOFIX” zu betrachten, da sie sowohl
an den für die i-Size vorgesehenen als
auch an den für die ISOFIX geeigneten
Positionen (ECE R44) befestigt werden
können.ANMERKUNG Die für die
i-Size-Kindersitze freigegebenen Plätze
sind mit dem Symbol
Abb. 82 gekennzeichnet.
82F1B0124C
105

Die folgende Tabelle zeigt anhand der EU-Vorgaben ECE 129 die Möglichkeit der Installierung der i-Size-Kindersitze.
I-SIZE-POSITIONEN IM FAHRZEUG
Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
i-Size-KindersitzeISO/R2 X i-U X
ISO/F2 X i-U X
106
SICHERHEIT

VON FCA FÜR DIE INSTALLIERUNG IN IHREM FIAT 500X EMPFOHLENE
KINDERSITZE
Lineaccessori MOPAR®bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
ISOFIX-Verankerungen befestigt werden können.
ZUR BEACHTUNG FCA empfiehlt die Installierung des Kindersitzes gemäß der diesem obligatorisch beiliegenden Anleitung.
Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 0+ : von
der Geburt bis zu
13 kg
Britax Baby Safe plus
Zulassungsnummer:
E1 04301146
Fiat-Bestellnummer: 71806415
Universaler/ISOFIX Kindersitz.
Die Installierung erfolgt entgegen der
Fahrtrichtung mit den
Sicherheitsgurten des Fahrzeugs
oder mit der (separat zu kaufenden)
ISOFIX-Basis K und den
ISOFIX-Verankerungen des
Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen. ++
Britax Baby Safe ISOFIX
Basis
Fiat-Bestellnummer: 71806416
107

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 1: von 9
bis zu 18 kg
Fair G0/1S
Zulassungsnummer:
E4 04443718
Fiat-Bestellnummer: 71807388
Universaler/ISOFIX Kindersitz.
Die Installierung kann für die
Sicherheitsgurte des Fahrzeugs (in
Fahrtrichtung und entgegen der
Fahrtrichtung) oder die ISOFIX des
Fahrzeugs.
FCA empfiehlt die Installierung der
ISOFIX-Plattform nach hinten (RWF
Typ „G”- separat zu kaufen), oder
ISOFIX-Plattform in Fahrtrichtung
(FWF Typ „A” - separat zuzukaufen),
steife Kopfstütze (separat zu kaufen)
und die ISOFIX-Verankerungen des
Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen. ++
Bezug A: Plattform Fair
ISOFIX FWF Typ „A” für G
0/1S
Fiat-Bestellnummer: 71807455
oder
Bezug B: Plattform Fair
ISOFIX FWF Typ „A” für G
0/1S
Fiat-Bestellnummer: 71805364
++
Feste Kopfstütze FAIR
Fiat-Bestellnummer: 71807387
108
SICHERHEIT

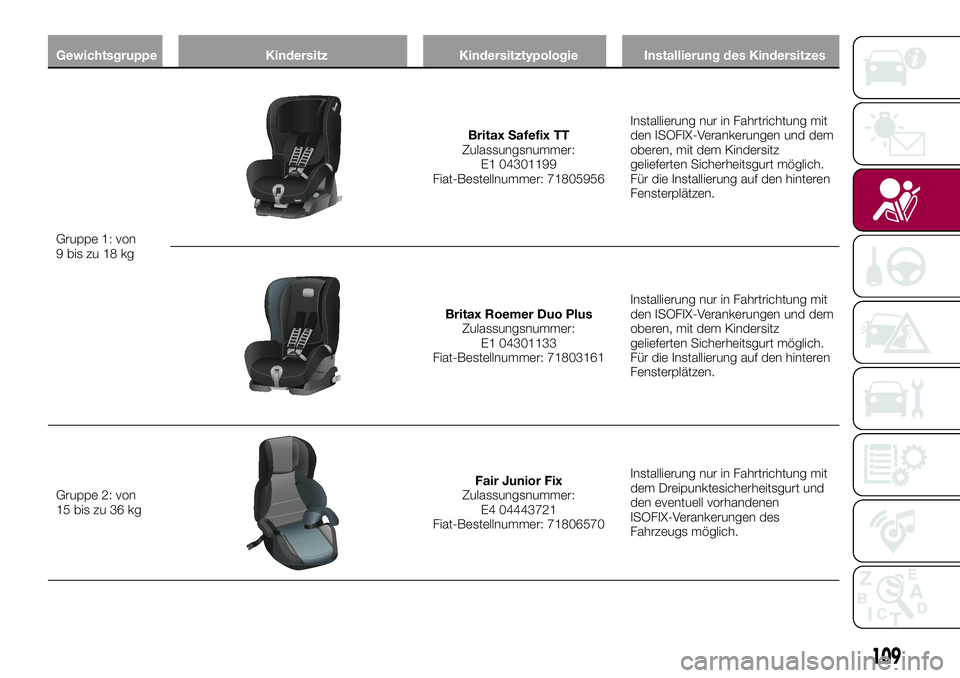

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 1: von
9 bis zu 18 kg
Britax Safefix TT
Zulassungsnummer:
E1 04301199
Fiat-Bestellnummer: 71805956Installierung nur in Fahrtrichtung mit
den ISOFIX-Verankerungen und dem
oberen, mit dem Kindersitz
gelieferten Sicherheitsgurt möglich.
Für die Installierung auf den hinteren
Fensterplätzen.
Britax Roemer Duo Plus
Zulassungsnummer:
E1 04301133
Fiat-Bestellnummer: 71803161Installierung nur in Fahrtrichtung mit
den ISOFIX-Verankerungen und dem
oberen, mit dem Kindersitz
gelieferten Sicherheitsgurt möglich.
Für die Installierung auf den hinteren
Fensterplätzen.
Gruppe 2: von
15 bis zu 36 kg
Fair Junior Fix
Zulassungsnummer:
E4 04443721
Fiat-Bestellnummer: 71806570Installierung nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den eventuell vorhandenen
ISOFIX-Verankerungen des
Fahrzeugs möglich.
109

Wichtige Hinweise für den sicheren
Transport von Kindern
Die empfohlene Position für die
Installierung der Kindersitze ist auf dem
Rücksitz, da dies der sicherste Platz bei
einem Unfall ist.
Den Kindersitz so lange wie möglich
in der Position entgegen der
Fahrtrichtung positioniert lassen, am
besten bis zum 3. oder 4. Lebensjahr
des Kindes.
Bei Deaktivierung des
Beifahrer-Frontairbags immer
überprüfen, dass die Kontrollleuchte auf
der Instrumententafel dauerhaft leuchtet
und so die erfolgte Deaktivierung
anzeigt.
Die mit dem Sitz gelieferten
Anleitungen strengstens beachten.
Diese sind im Fahrzeug zusammen mit
den Dokumenten und dieser Anleitung
aufzubewahren. Keine gebrauchten
Kindersitze ohne Gebrauchsanweisung
verwenden.
Jedes Rückhaltesystem hat nur
einen Sitz, auf dem nie zwei Kinder
gleichzeitig transportiert werden dürfen.
Prüfen Sie stets, dass der
Sicherheitsgurt nicht am Hals des
Kindes anliegt.
Die erfolgte Einrastung der
Sicherheitsgurte durch Ziehen am
Sicherheitsgurt überprüfen.
Dem Kind nicht erlauben, während
der Fahrt ungewöhnliche Stellungen
einzunehmen oder den Sicherheitsgurt
abzulegen.
Immer darauf achten, dass der
diagonale Gurtteil nicht unter die Arme
oder hinter den Rücken des Kindes
liegt.
Keine Kinder, d. h. auch keine
Neugeborenen, auf dem Arm
transportieren. Niemand ist in der Lage,
sie bei einem Aufprall festzuhalten.
Wenn das Fahrzeug in einen
Verkehrsunfall verwickelt wurde, den
Kindersitz durch einen neuen ersetzen.
Lassen Sie zusätzlich, je nach Art des
installierten Kindersitzes, die
Isofix-Verankerungen oder den
Sicherheitsgurt austauschen, der zum
Festschnallen des Kindersitzes
verwendet wurde.
Jeder in Fahrtrichtung auf dem
Rücksitz montierte Kindersitz darf von
der Gewichtsgruppe unabhängig erst
eingebaut werden, nachdem die
Kopfstütze des Rücksitzes entfernt
wurde, wo der Kindersitz installiert
werden soll. Dies gilt nicht für
Kindersitze, die nur mit einem Kissen
(ohne Rückenlehne) ausgestattet sind:
diese Kindersitze sollten mit am
entsprechenden Sitz verbleibender
Kopfstütze eingebaut werden. Sollte die
Kopfstütze entfernt werden, so ist siestets im Fahrzeugs aufzubewahren und
muss wieder montiert werden, sollte ein
Erwachsener des Sitz einnehmen
wollen.
ZUR BEACHTUNG
76)GROSSE GEFAHR: Die entgegen der
Verkehrsrichtung installierten Kindersitze
dürfen nicht auf dem Beifahrersitz installiert
werden, wenn der Airbag für diesen Sitz
aktiv ist. Das Auslösen des Airbags bei
einem Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Es empfiehlt sich daher
immer, Kleinkinder im eigenen Kindersitz
auf dem Rücksitz zu transportieren, da dies
die am besten geschützte Position bei
einem Aufprall ist.
77)Dass der Airbag deaktiviert werden
muss, wenn ein Kindersitz entgegen der
Fahrtrichtung installiert wird. steht mit
Symbolen auf dem Etikett der
Sonnenblende. Immer die Angaben an der
Sonnenblende auf der Beifahrerseite
befolgen (siehe Abschnitt „Zusätzliches
Schutzsystem (SRS) - Airbags” im Kapitel
„Sicherheit”).
110
SICHERHEIT
