2017 CITROEN JUMPER Instrukcja obsługi (in Polish)

7
Lokalizacja
Jumper_pl_Chap01_vue-ensemble_ed01-2016

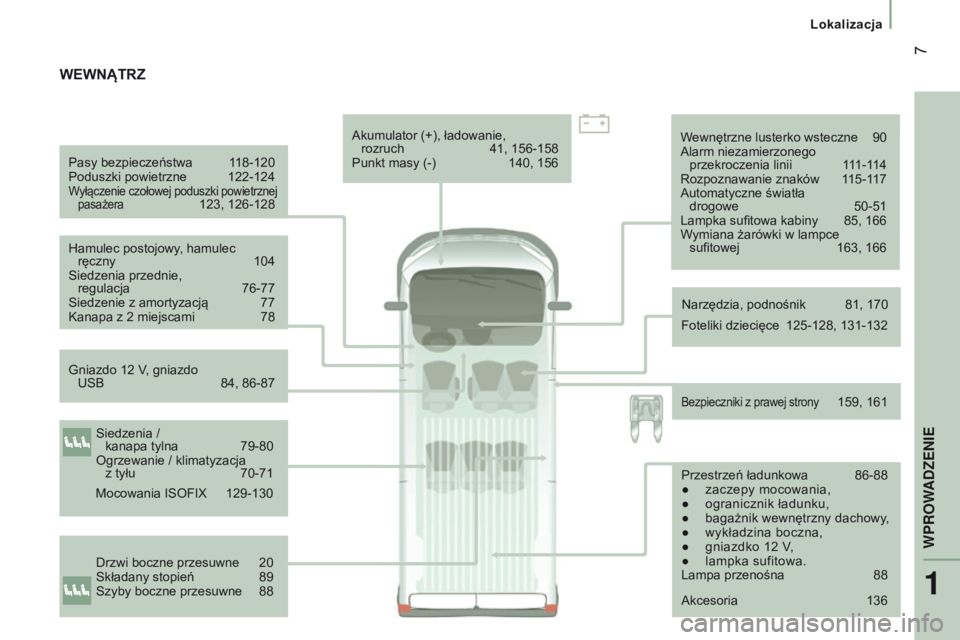

Pasy bezpieczeństwa 118-120
Poduszki powietrzne 122-124Wyłączenie czołowej poduszki powietrznej pasażera 123, 126-128
Hamulec postojowy , hamulec
ręczny

104
Siedzenia przednie, regulacja


76-77
Siedzenie z amortyzacją


77
Kanapa z 2 miejscami


78 Foteliki dziecięce


125-128, 131-132
Gniazdo 12 V

, gniazdo
USB

84, 86-87 Akumulator (+), ładowanie,
rozruch

41, 156-158
Punkt masy (-)

140, 156
Bezpieczniki z prawej strony 159, 161
WEWNątRZ
Siedzenia /
kanapa tylna 79-80
Ogrzewanie / klimatyzacja z tyłu

70-71
Drzwi boczne przesuwne


20
Składany stopień


89
Szyby boczne przesuwne


88 W

ewnętrzne lusterko wsteczne
90
Alarm niezamierzonego przekroczenia linii

1
11-114
Rozpoznawanie znaków
1
15-117
Automatyczne światła drogowe
50-51
Lampka sufitowa kabiny

85, 166
W
ymiana żarówki w lampce
sufitowej
163, 166
Mocowania ISOFIX

129-130 Narzędzia, podnośnik


81, 170
Akcesoria

136
Przestrzeń ładunkowa


86-88
●


zaczepy mocowania,
●


ogranicznik ładunku,
● bagażnik wewnętrzny dachowy

,
●

wykładzina boczna,
●


gniazdko 12 V
,
●

lampka sufitowa.
Lampa przenośna


88
1
WPROW

8
Lokalizacja
Jumper_pl_Chap01_vue-ensemble_ed01-2016
STANOwISKO KIEROwCy
Zestawy wskaźników, wyświetlacze, liczniki 23-24
Kontrolki

25-32
Wskaźniki


33, 36-37
Wskaźnik zmiany biegu


38-39
Przełączniki oświetlenia


48-49
Automatyczne włączanie świateł


4
9
Automatyczne światła drogowe

50-51
Oświetlenie towarzyszące


49
Światła postojowe


52
Otwieranie pokrywy silnika


139
Bezpieczniki deski rozdzielczej


159-160
Konfiguracja pojazdu


92-95
Ustawianie godziny


93Regulacja wysokości wiązki światła 52
Światła przeciwmgłowe przednie - tylne

48
Zawieszenie pneumatyczne


1

02-103
Stop & Start

43-45 W

ycieraczki przedniej /
tylnej szyby
53
Spryskiwacz szyb / reflektorów

53
Komputer pokładowy

98
Rozrusznik, stacyjka

40-41
Ruszanie na wzniesieniu

42
Regulator prędkości
54-56, 57-59
Ogranicznik prędkości

60-62
Stały ogranicznik prędkości


63
Stanowisko kierowcy


4-5
Kierownica, regulacja głębokości

3
9
Sygnał dźwiękowy
105
Sterowanie radioodtwarzaczem przy kierownicy

222, 269
Lusterka wsteczne,

podnośniki szyb

90-91
Ryglowanie przestrzeni ładunkowej


22
Ogrzewanie dodatkowe,
klimatyzacja z tyłu


70-71
Programowane ogrzewanie dodatkowe


72-75

9
Lokalizacja
Jumper_pl_Chap01_vue-ensemble_ed01-2016

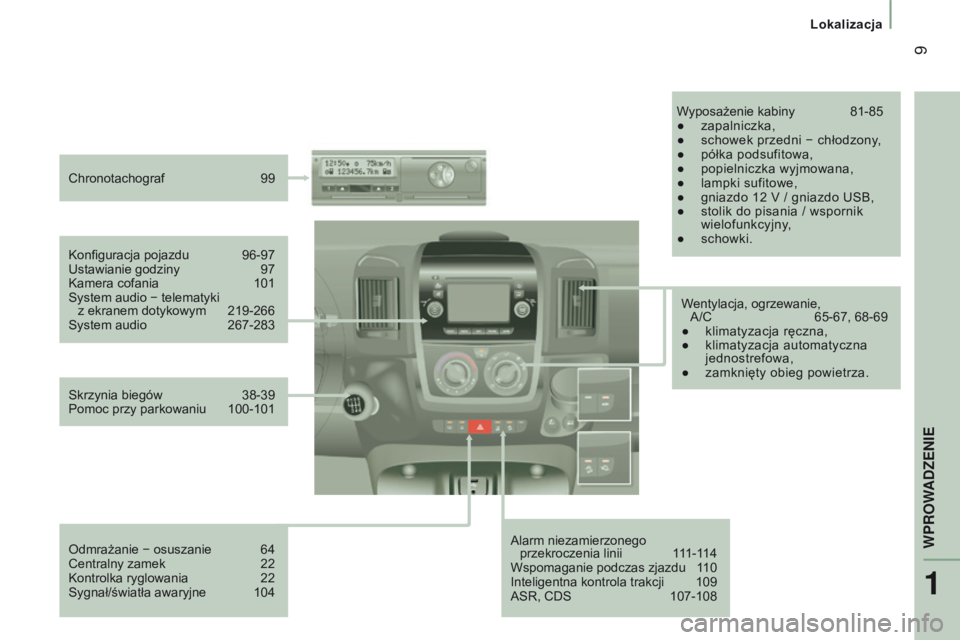

Alarm niezamierzonego przekroczenia linii 1 11-114
Wspomaganie podczas zjazdu

1
10
Inteligentna kontrola trakcji

109
ASR, CDS


107-108
Konfiguracja pojazdu


96-97
Ustawianie godziny


97
Kamera cofania


101
System audio − telematyki z


ekranem dotykowym

219-266
System audio


267-283
Chronotachograf


99
W
yposażenie kabiny
81-85
●

zapalniczka,
●

schowek przedni − chłodzony
,
●
półka podsufitowa,
●

popielniczka wyjmowana,
●

lampki sufitowe,
●

gniazdo 12 V / gniazdo USB,
●

stolik do pisania / wspornik

wielofunkcyjny,
●
schowki.
Skrzynia biegów


38-39
Pomoc przy parkowaniu


100-101
Odmrażanie − osuszanie

64
Centralny zamek

22
Kontrolka ryglowania


22
Sygnał/światła awaryjne


104 W

entylacja, ogrzewanie,
A/C
65-67, 68-69
●

klimatyzacja ręczna,
●

klimatyzacja automatyczna

jednostrefowa,
●
zamknięty obieg powietrza.
1
WPROW

10
Lokalizacja
Jumper_pl_Chap01_vue-ensemble_ed01-2016

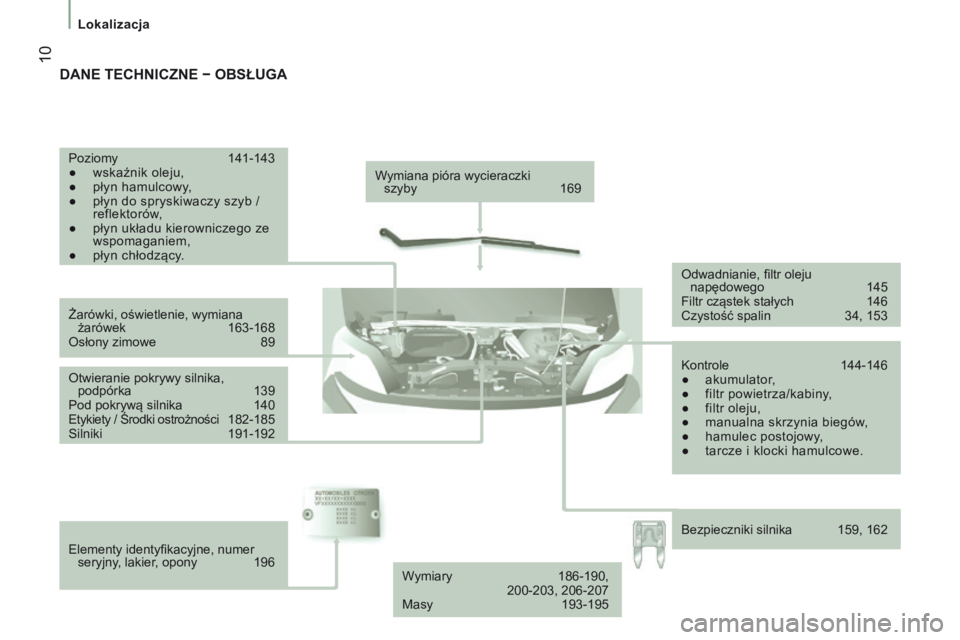

Wymiana pióra wycieraczki szyby 169
Żarówki, oświetlenie, wymiana żarówek

163-168
Osłony zimowe


89
Otwieranie pokrywy silnika, podpórka


139
Pod pokrywą silnika


140
Etykiety / Środki ostrożności


1

82-185
Silniki

191-192
Elementy identyfikacyjne, numer seryjny

, lakier, opony

196
Poziomy


141-143
●

wskaźnik oleju,
●
płyn hamulcowy
,
●

płyn do spryskiwaczy szyb /


reflektorów,
●

płyn układu kierowniczego ze


wspomaganiem,
●

płyn chłodzący

. Odwadnianie, filtr oleju napędowego

145
Filtr cząstek stałych


146
Czystość spalin


34, 153
Kontrole


144-146
●


akumulator
,
●

filtr powietrza/kabiny
,
●

filtr oleju,
●


manualna skrzynia biegów
,
●

hamulec postojowy
,
●

tarcze i klocki hamulcowe.
DANE tECHNICZNE − OBsŁUGA
Wymiary 186-190, 200-203, 206-207
Masy

193-195 Bezpieczniki silnika


159, 162

11
samochód & Środowisko naturalne
Jumper_pl_Chap01_vue-ensemble_ed01-2016

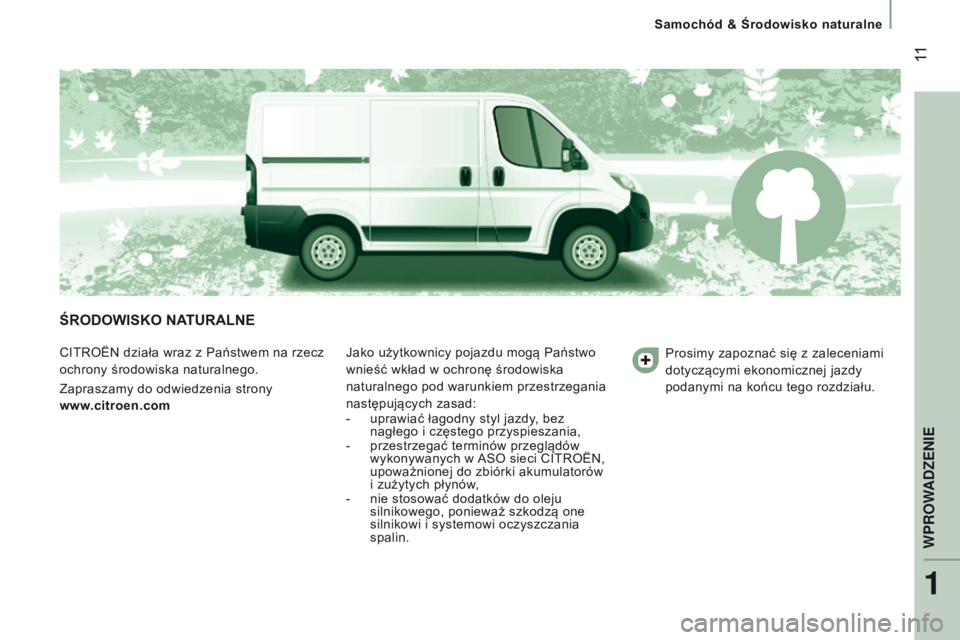

ŚRODOWIsKO NAtURALNE
CITROËN działa wraz z Państwem na rzecz
ochrony środowiska naturalnego.
Zapraszamy do odwiedzenia strony
www.citroen.com Jako użytkownicy pojazdu mogą Państwo
wnieść wkład w ochronę środowiska
naturalnego pod warunkiem przestrzegania
następujących zasad:
-

uprawiać łagodny styl jazdy
, bez
nagłego i częstego przyspieszania,
-

przestrzegać terminów przeglądów

wykonywanych w ASO sieci CITROËN,
upoważnionej do zbiórki akumulatorów
i
zużytych płynów,
-

nie stosować dodatków do oleju

silnikowego, ponieważ szkodzą one
silnikowi i
systemowi oczyszczania
spalin. Prosimy zapoznać się z
zaleceniami
dotyczącymi ekonomicznej jazdy
podanymi na końcu tego rozdziału.
1
WPROW

12
samochód & Środowisko naturalne
Jumper_pl_Chap01_vue-ensemble_ed01-2016

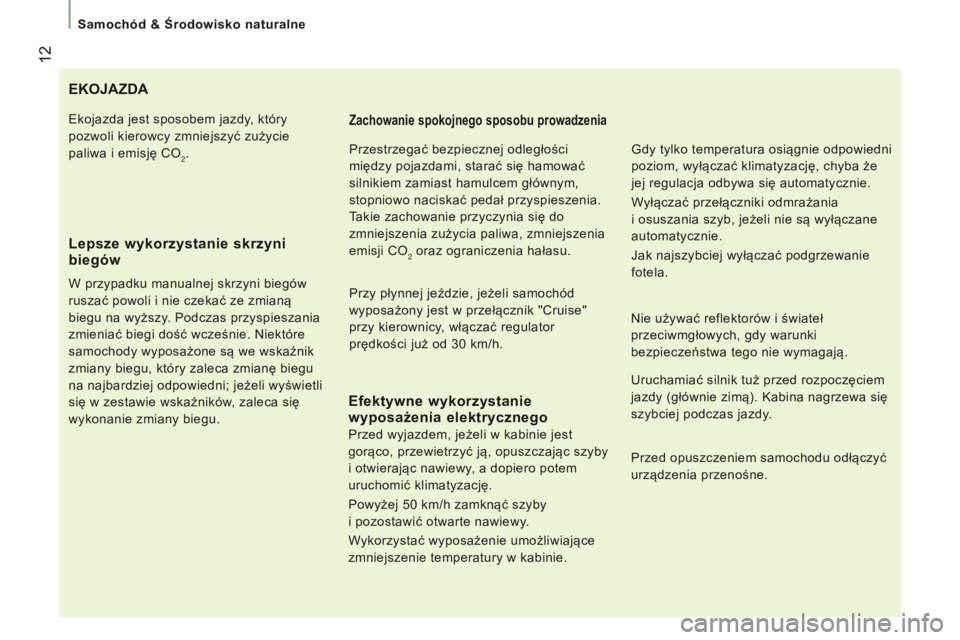

EKOJAZDA
Lepsze
wykorzystanie skrzyni
biegów
W przypadku manualnej skrzyni biegów
ruszać powoli i nie czekać ze zmianą
biegu na wyższy. Podczas przyspieszania
zmieniać biegi dość wcześnie. Niektóre
samochody wyposażone są we wskaźnik
zmiany biegu, który zaleca zmianę biegu
na najbardziej odpowiedni; jeżeli wyświetli
się w zestawie wskaźników, zaleca się
wykonanie zmiany biegu.
Zachowanie spokojnego sposobu prowadzenia
Przestrzegać bezpiecznej odległości
między pojazdami, starać się hamować
silnikiem zamiast hamulcem głównym,
stopniowo naciskać pedał przyspieszenia.
Takie zachowanie przyczynia się do
zmniejszenia zużycia paliwa, zmniejszenia
emisji CO
2 oraz ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód
wyposażony jest w przełącznik "Cruise"
przy kierownicy, włączać regulator
prędkości już od 30 km/h.
Efektywne wykorzystanie
wyposażenia elektrycznego
Przed wyjazdem, jeżeli w kabinie jest
gorąco, przewietrzyć ją, opuszczając szyby
i otwierając nawiewy, a dopiero potem
uruchomić klimatyzację.
Powyżej 50 km/h zamknąć szyby
i
pozostawić otwarte nawiewy.
Wykorzystać wyposażenie umożliwiające
zmniejszenie temperatury w kabinie. Nie używać reflektorów i świateł
przeciwmgłowych, gdy warunki
bezpieczeństwa tego nie wymagają.
Ekojazda jest sposobem jazdy, który
pozwoli kierowcy zmniejszyć zużycie
paliwa i emisję CO
2.
Uruchamiać silnik tuż przed rozpoczęciem
jazdy (głównie zimą). Kabina nagrzewa się
szybciej podczas jazdy.
Przed opuszczeniem samochodu odłączyć
urządzenia przenośne.Gdy tylko temperatura osiągnie odpowiedni
poziom, wyłączać klimatyzację, chyba że
jej regulacja odbywa się automatycznie.
Wyłączać przełączniki odmrażania
i
osuszania szyb, jeżeli nie są wyłączane
automatycznie.
Jak najszybciej wyłączać podgrzewanie
fotela.

13
samochód & Środowisko naturalne
Jumper_pl_Chap01_vue-ensemble_ed01-2016

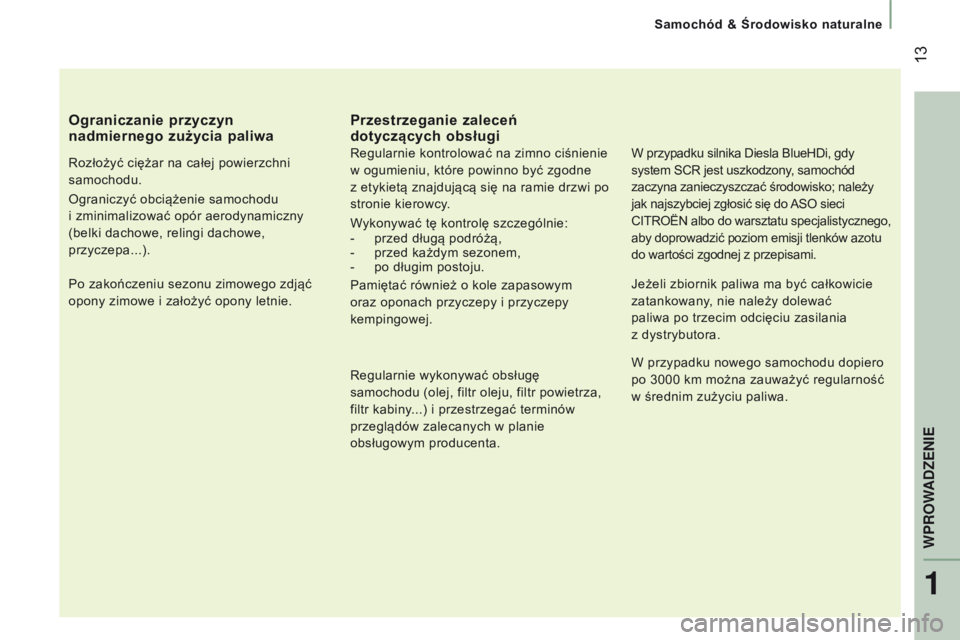

Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu.
Ograniczyć obciążenie samochodu
i zminimalizować opór aerodynamiczny
(belki dachowe, relingi dachowe,
przyczepa...).
Po zakończeniu sezonu zimowego zdjąć
opony zimowe i założyć opony letnie.
przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować na zimno ciśnienie
w ogumieniu, które powinno być zgodne
z
etykietą znajdującą się na ramie drzwi po
stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
-

przed długą podróżą,
-


przed każdym sezonem,
-


po długim postoju.
Pamiętać również o kole zapasowym


oraz oponach przyczepy i przyczepy
kempingowej.
Regularnie wykonywać obsługę
samochodu (olej, filtr oleju, filtr powietrza,
filtr kabiny...) i przestrzegać terminów
przeglądów zalecanych w planie
obsługowym producenta. W przypadku silnika Diesla BlueHDi, gdy
system SCR jest uszkodzony, samochód
zaczyna zanieczyszczać środowisko; należy
jak najszybciej zgłosić się do ASO sieci
CITROËN albo do warsztatu specjalistycznego,
aby doprowadzić poziom emisji tlenków azotu
do wartości zgodnej z przepisami.
Jeżeli zbiornik paliwa ma być całkowicie
zatankowany, nie należy dolewać
paliwa po trzecim odcięciu zasilania
z
dystrybutora.
W przypadku nowego samochodu dopiero
po 3000 km można zauważyć regularność
w średnim zużyciu paliwa.
1
WPROW

14
Otwieranie
Jumper_pl_Chap02_Pret-a-Partir_ed01-2016

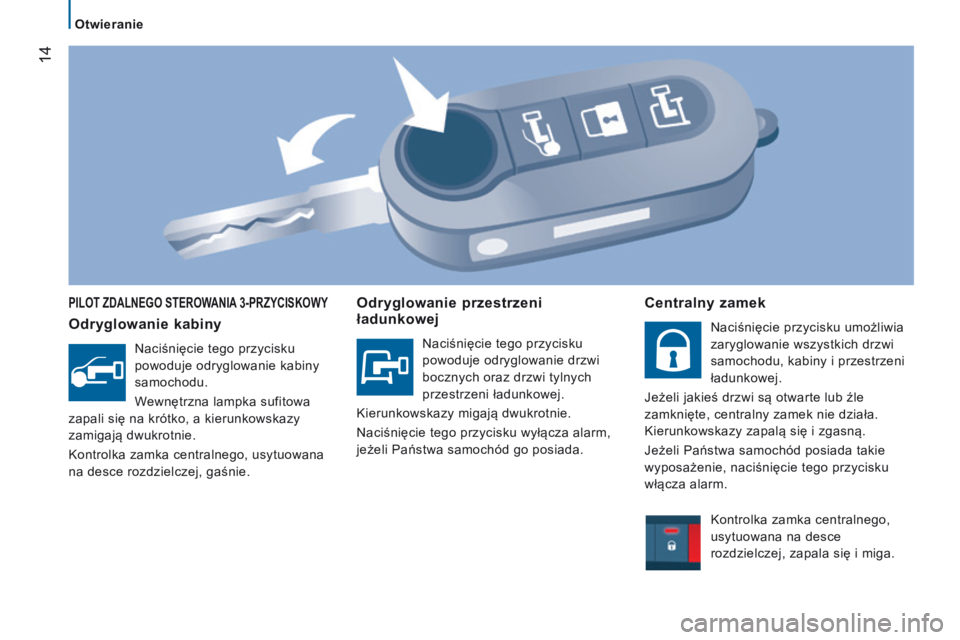

pILOt ZDALNEGO stEROWANIA 3-pRZYCI s KOWY
Odryglowanie kabiny
Naciśnięcie tego przycisku
powoduje odryglowanie kabiny
samochodu.
Wewnętrzna lampka sufitowa
zapali się na krótko, a
kierunkowskazy
zamigają dwukrotnie.
Kontrolka zamka centralnego, usytuowana
na desce rozdzielczej, gaśnie.
Odryglowanie przestrzeni
ładunkowej
Naciśnięcie tego przycisku
powoduje odryglowanie drzwi
bocznych oraz drzwi tylnych
przestrzeni ładunkowej.
Kierunkowskazy migają dwukrotnie.
Naciśnięcie tego przycisku wyłącza alarm,
jeżeli Państwa samochód go posiada.
Centralny zamek
Naciśnięcie przycisku umożliwia
zaryglowanie wszystkich drzwi
samochodu, kabiny i
przestrzeni
ładunkowej.
Jeżeli jakieś drzwi są otwarte lub źle
zamknięte, centralny zamek nie działa.
Kierunkowskazy zapalą się i
zgasną.
Jeżeli Państwa samochód posiada takie
wyposażenie, naciśnięcie tego przycisku
włącza alarm.
Kontrolka zamka centralnego,
usytuowana na desce
rozdzielczej, zapala się i
miga.
