2017 CITROEN JUMPER Instrukcja obsługi (in Polish)

135
Jumper_pl_Chap06_Accessoires_ed01-2016

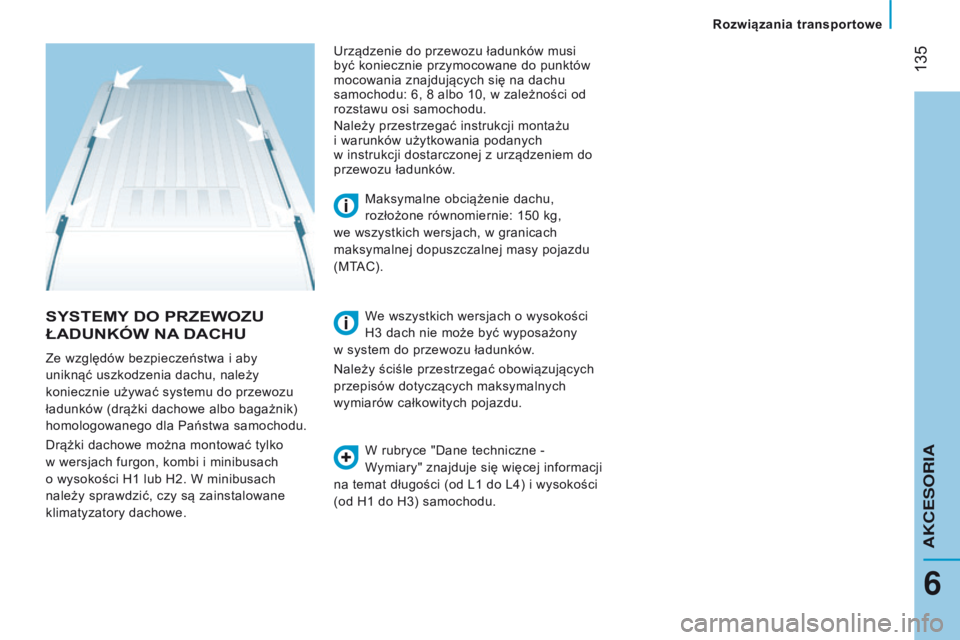

sYstEMY DO p RZEWOZU
ŁADUNKÓW

NA

DACHU
W rubryce "Dane techniczne -
Wymiary" znajduje się więcej informacji
na temat długości (od L1
do L4) i wysokości
(od H1
do H3) samochodu.
Maksymalne obciążenie dachu,
rozłożone równomiernie: 150
kg,
we wszystkich wersjach, w granicach
maksymalnej dopuszczalnej masy pojazdu
(MTAC).
Ze względów bezpieczeństwa i

aby
uniknąć uszkodzenia dachu, należy
koniecznie używać systemu do przewozu
ładunków (drążki dachowe albo bagażnik)
homologowanego dla Państwa samochodu.
Drążki dachowe można montować tylko
w

wersjach furgon, kombi i

minibusach
o wysokości H1 lub H2. W

minibusach
należy sprawdzić, czy są zainstalowane
klimatyzatory dachowe. Urządzenie do przewozu ładunków musi
być koniecznie przymocowane do punktów
mocowania znajdujących się na dachu
samochodu: 6, 8
albo 10, w zależności od
rozstawu osi samochodu.
Należy przestrzegać instrukcji montażu
i

warunków użytkowania podanych
w

instrukcji dostarczonej z urządzeniem do
przewozu ładunków.
We wszystkich wersjach o wysokości
H3 dach nie może być wyposażony
w

system do przewozu ładunków.
Należy ściśle przestrzegać obowiązujących
przepisów dotyczących maksymalnych
wymiarów całkowitych pojazdu.
6
Rozwiązania transportowe
AKCESORIA

136
Jumper_pl_Chap06_Accessoires_ed01-2016

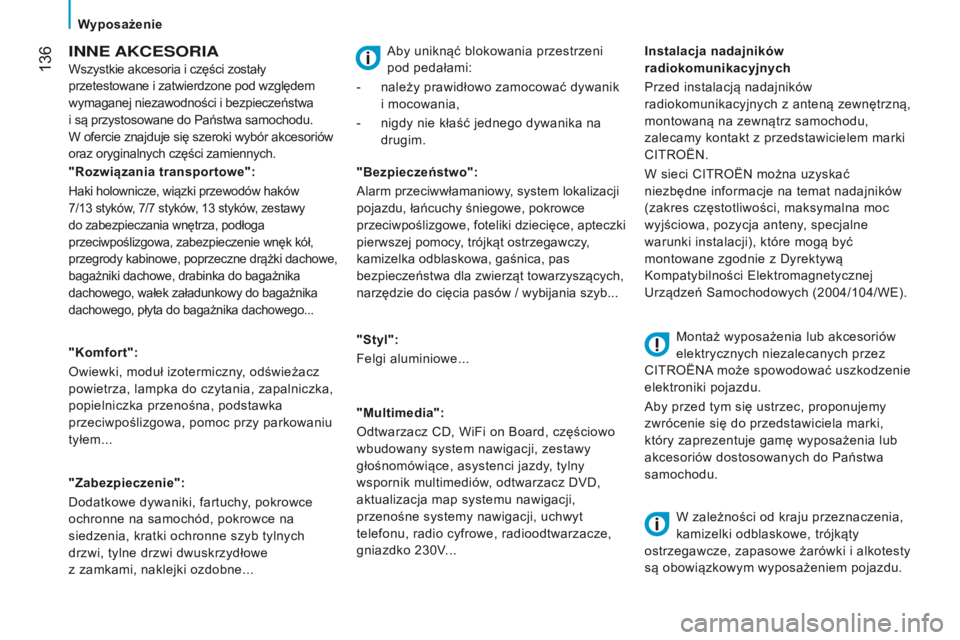

INNE AKCESORIA
Wszystkie akcesoria i części zostały
przetestowane i zatwierdzone pod względem
wymaganej niezawodności i
bezpieczeństwa
i
są przystosowane do Państwa samochodu.
W
ofercie znajduje się szeroki wybór akcesoriów
oraz oryginalnych części zamiennych.
"Komfort":
Owiewki, moduł izotermiczny, odświeżacz
powietrza, lampka do czytania, zapalniczka,
popielniczka przenośna, podstawka
przeciwpoślizgowa, pomoc przy parkowaniu
tyłem...
"Zabezpieczenie":
Dodatkowe dywaniki, fartuchy, pokrowce
ochronne na samochód, pokrowce na
siedzenia, kratki ochronne szyb tylnych
drzwi, tylne drzwi dwuskrzydłowe
z
zamkami, naklejki ozdobne... "Bezpieczeństwo":
Alarm przeciwwłamaniowy, system lokalizacji
pojazdu, łańcuchy śniegowe, pokrowce
przeciwpoślizgowe, foteliki dziecięce, apteczki
pierwszej pomocy, trójkąt ostrzegawczy,
kamizelka odblaskowa, gaśnica, pas
bezpieczeństwa dla zwierząt towarzyszących,
narzędzie do cięcia pasów / wybijania szyb...
"
s tyl":
Felgi aluminiowe...
"Multimedia":
Odtwarzacz CD, WiFi on Board, częściowo
wbudowany system nawigacji, zestawy
głośnomówiące, asystenci jazdy, tylny
wspornik multimediów, odtwarzacz DVD,
aktualizacja map systemu nawigacji,
przenośne systemy nawigacji, uchwyt
telefonu, radio cyfrowe, radioodtwarzacze,
gniazdko 230V...
"Rozwiązania transportowe":
Haki holownicze, wiązki przewodów haków
7/13
styków, 7/7 styków, 13 styków, zestawy
do zabezpieczania wnętrza, podłoga
przeciwpoślizgowa, zabezpieczenie wnęk kół,
przegrody kabinowe, poprzeczne drążki dachowe,
bagażniki dachowe, drabinka do bagażnika
dachowego, wałek załadunkowy do bagażnika
dachowego, płyta do bagażnika dachowego...
Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych z
anteną zewnętrzną,
montowaną na zewnątrz samochodu,
zalecamy kontakt z
przedstawicielem marki
CITROËN.
W sieci CITROËN można uzyskać
niezbędne informacje na temat nadajników
(zakres częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą być
montowane zgodnie z
Dyrektywą
Kompatybilności Elektromagnetycznej
Urządzeń Samochodowych (2004/104/WE).
Montaż wyposażenia lub akcesoriów
elektrycznych niezalecanych przez
CITROËNA może spowodować uszkodzenie
elektroniki pojazdu.
Aby przed tym się ustrzec, proponujemy
zwrócenie się do przedstawiciela marki,
który zaprezentuje gamę wyposażenia lub
akcesoriów dostosowanych do Państwa
samochodu.
W zależności od kraju przeznaczenia,
kamizelki odblaskowe, trójkąty
ostrzegawcze, zapasowe żarówki i
alkotesty
są obowiązkowym wyposażeniem pojazdu.
Aby uniknąć blokowania przestrzeni
pod pedałami:
-

należy prawidłowo zamocować dywanik


i

mocowania,
-

nigdy nie kłaść jednego dywanika na


drugim.
Wyposażenie

137
Jumper_pl_Chap06_Accessoires_ed01-2016

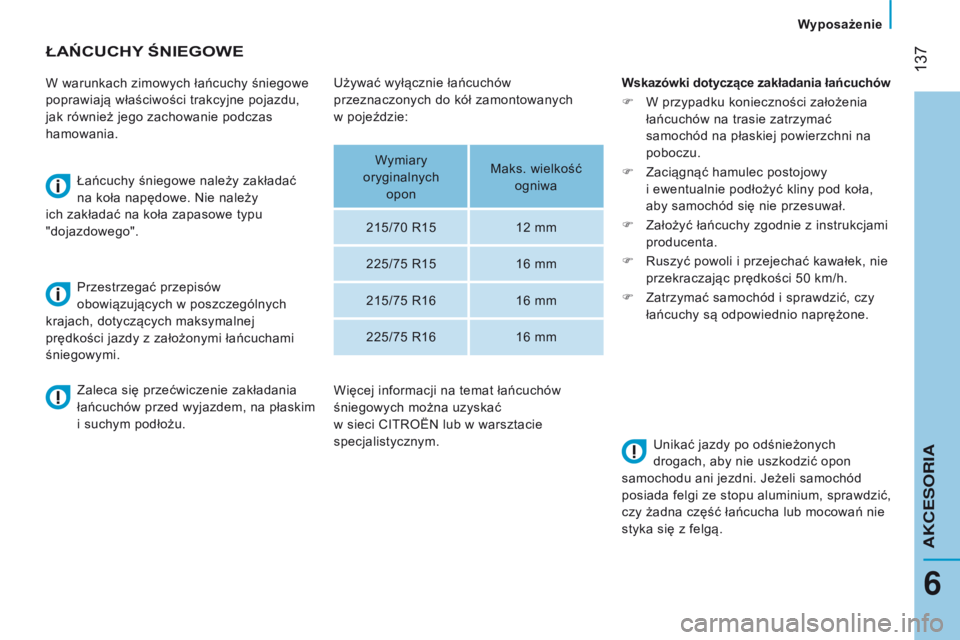

ŁAŃCUCHY ŚNIEGOWE
W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu,
jak również jego zachowanie podczas
hamowania.
Łańcuchy śniegowe należy zakładać
na koła napędowe. Nie należy
ich zakładać na koła zapasowe typu
"dojazdowego".
Przestrzegać przepisów
obowiązujących w poszczególnych
krajach, dotyczących maksymalnej
prędkości jazdy z założonymi łańcuchami
śniegowymi. Wskazówki dotyczące zakładania łańcuchów
F
W przypadku konieczności założenia


łańcuchów na trasie zatrzymać
samochód na płaskiej powierzchni na
poboczu.
F
Zaciągnąć hamulec postojowy


i
ewentualnie podłożyć kliny pod koła,
aby samochód się nie przesuwał.
F
Założyć łańcuchy zgodnie z

instrukcjami
producenta.
F
Ruszyć powoli i

przejechać kawałek, nie
przekraczając prędkości 50
km/h.
F
Zatrzymać samochód i

sprawdzić, czy
łańcuchy są odpowiednio naprężone.
Zaleca się przećwiczenie zakładania
łańcuchów przed wyjazdem, na płaskim
i
suchym podłożu. Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić opon
samochodu ani jezdni. Jeżeli samochód
posiada felgi ze stopu aluminium, sprawdzić,
czy żadna część łańcucha lub mocowań nie
styka się z
felgą.
Używać wyłącznie łańcuchów
przeznaczonych do kół zamontowanych
w
pojeździe:
Wymiary
oryginalnych
opon Maks. wielkość
ogniwa
215/70
R1512
mm
225/75
R1516
mm
215/75
R1616
mm
225/75
R1616
mm
Więcej informacji na temat łańcuchów
śniegowych można uzyskać
w
sieci CITROËN lub w warsztacie
specjalistycznym.
6
AKCESORIA
Wyposażenie

138
Jumper_pl_Chap07_Verifications_ed01-2016

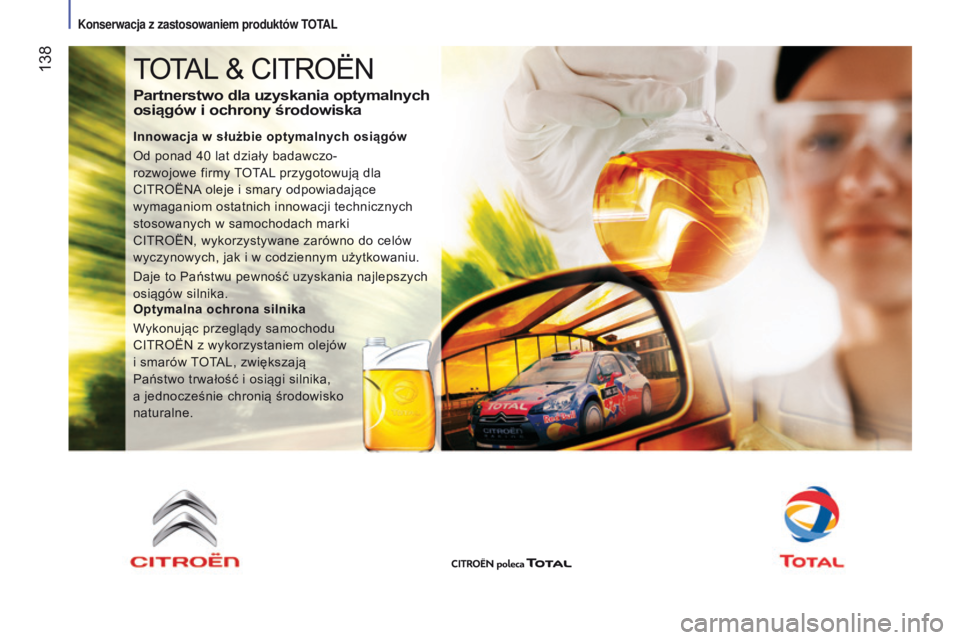

TOTAL & CITROËN
partnerstwo dla uzyskania optymalnych
osiągów i ochrony środowiska
Innowacja w służbie optymalnych osiągów
Od ponad 40 lat działy badawczo-
rozwojowe firmy TOTAL przygotowują dla
CITROËNA oleje i
smary odpowiadające
wymaganiom ostatnich innowacji technicznych
stosowanych w
samochodach marki
CITROËN, wykorzystywane zarówno do celów
wyczynowych, jak i
w codziennym użytkowaniu.
Daje to Państwu pewność uzyskania najlepszych
osiągów silnika.
Optymalna ochrona silnika
Wykonując przeglądy samochodu
CITROËN z
wykorzystaniem olejów
i
smarów TOTAL, zwiększają
Państwo trwałość i
osiągi silnika,
a
jednocześnie chronią środowisko
naturalne.
Konserwacja z zastosowaniem produkt\363w T

139
Jumper_pl_Chap07_Verifications_ed01-2016
Od wewnątrz
Ta operacja musi być wykonana po zatrzymaniu
samochodu i otworzeniu drzwi kierowcy.
Pociągnąć do siebie dźwignię, umieszczoną na
bocznej stronie deski rozdzielczej.
Od zewnątrz
Popchnąć do góry występ umieszczony
nad osłoną chłodnicy, a następnie podnieść
pokrywę. Przed zamknięciem pokrywy należy
umieścić podpórkę w
gnieździe.
Opuścić pokrywę i puścić ją w końcowej
fazie. Sprawdzić zablokowanie pokrywy.
OtWIERANIE pOKRYWY s ILNIKA
Nie otwierać pokrywy w przypadku
bardzo silnego wiatru.
Gdy silnik jest gorący
, manipulować
ostrożnie paletką i
podpórką pokrywy
(groźba oparzenia).
Przed każdą interwencją pod maską
silnika koniecznie wyłączyć zapłon
kluczykiem, aby uniknąć ryzyka obrażeń
związanego z

automatycznym włączeniem
trybu START systemu Stop & Start.
ZAMYKANIE pOKRYWY s ILNIKA
podpórka pokrywy
Wypiąć podpórkę i obrócić ją, aby włożyć
do pierwszego wcięcia, a następnie do
drugiego.
Ze względu na obecność urządzeń
elektrycznych w

komorze silnika zaleca
się ograniczenie kontaktów z

wodą (deszcz,
mycie...).
7
Komora silnika
KONTROLE

140
Jumper_pl_Chap07_Verifications_ed01-2016

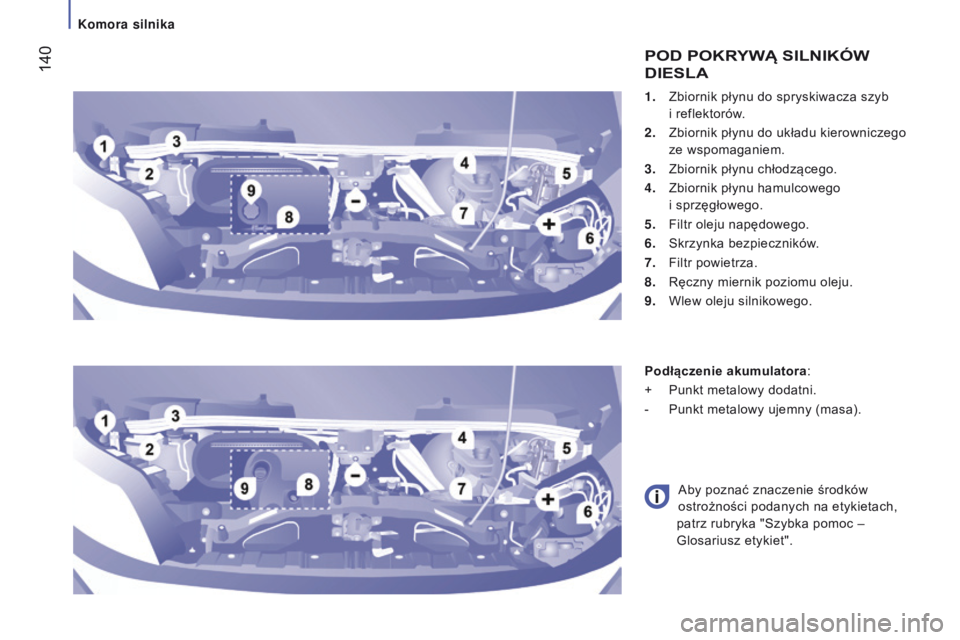

1. Zbiornik płynu do spryskiwacza szyb
i reflektorów.
2.

Zbiornik płynu do układu kierowniczego

ze wspomaganiem.
3.

Zbiornik płynu chłodzącego.
4.


Zbiornik płynu hamulcowego

i
sprzęgłowego.
5.

Filtr oleju napędowego.
6.


Skrzynka bezpieczników
.
7.

Filtr powietrza.
8.


Ręczny miernik poziomu oleju.
9.


Wlew oleju silnikowego.
pOD pOKRYWą sILNIKÓW
D IE s LA
podłączenie akumulatora:
+
Punkt metalowy dodatni.
-


Punkt metalowy ujemny (masa).
Aby poznać znaczenie środków


ostrożności podanych na etykietach,
patrz rubryka "Szybka pomoc –
Glosariusz etykiet".
Komora silnika

141
Jumper_pl_Chap07_Verifications_ed01-2016
Zużyte oleje i płyny
Unikać dłuższego kontaktu zużytego oleju
i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i
bardzo korozyjna.
Nie należy wylewać zużytego oleju i
płynów
do ścieków lub na podłoże.
Zużyty olej należy przelać do pojemników
przeznaczonych do tego celu, znajdujących
się w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
pOZIOMY p ŁYNÓW
Aby zapewnić niezawodność silnika
i
systemu oczyszczania spalin, nie należy
stosować dodatków do oleju silnikowego.
W przypadku konieczności demontażu/
montażu ozdobnej osłony silnika,
należy postępować ostrożnie, aby nie
uszkodzić klipsów mocujących.
Wskaźnik poziomu oleju (bagnet)
2 oznaczenia poziomu na
wskaźniku:
Uzupełnianie
Przed napełnieniem wyjąć ręczny miernik
poziomu oleju.
Wyjąć rurkę do napełniania olejem ze
skrzynki z narzędziami.
Odkręcić korek bloku silnika.
Umieścić rurkę do napełniania w otworze
wlewu bloku silnika.
Uzupełnić olej.
Wyjąć rurkę do napełniania z otworu wlewu
bloku silnika.
Zakręcić korek bloku silnika.
Włożyć ręczny wskaźnik poziomu na
miejsce.
A
= maxi.
W przypadku przekroczenia
tego oznaczenia skontaktować
się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
B = mini.
Nigdy nie doprowadzać do
obniżenia poziomu poniżej
tego oznaczenia.
Kontrolki
Przedstawione niżej czynności
stanowią element bieżącej eksploatacji
pojazdu. Niezbędne informacje dostępne
są w ASO sieci CITROËN lub w planie
obsługowym producenta dołączonym do
dokumentacji samochodu.
W

eryfikacja z wykorzystaniem
kontrolek znajdujących się w zestawie
wskaźników została opisana w rubryce
"Gotowy do drogi − Stanowisko
kierowcy".
poziom oleju
Regularnie kontrolować i uzupełniać poziom
między wymianami podczas przeglądu
(maksymalne zużycie wynosi 0,5 l na 1000
km).
Poziom sprawdza się przy zimnym silniku,
w samochodzie ustawionym na poziomym
podłożu, przy użyciu wskaźnika ręcznego.
7
KONTROLE
Poziomy płynów i kontrole

142
Jumper_pl_Chap07_Verifications_ed01-2016

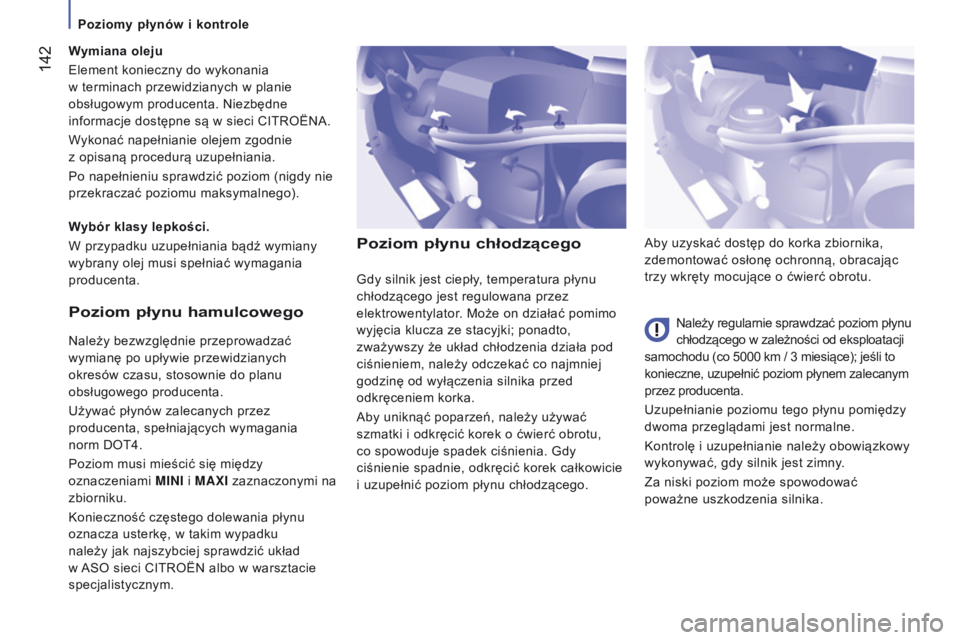

poziom płynu chłodzącego
Należy regularnie sprawdzać poziom płynu
chłodzącego w zależności od eksploatacji
samochodu (co 5000
km / 3 miesiące); jeśli to
konieczne, uzupełnić poziom płynem zalecanym
przez producenta.
Uzupełnianie poziomu tego płynu pomiędzy
dwoma przeglądami jest normalne.
Kontrolę i uzupełnianie należy obowiązkowy
wykonywać, gdy silnik jest zimny.
Za niski poziom może spowodować
poważne uszkodzenia silnika. Aby uzyskać dostęp do korka zbiornika,
zdemontować osłonę ochronną, obracając
trzy wkręty mocujące o ćwierć obrotu.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez
elektrowentylator. Może on działać pomimo
wyjęcia klucza ze stacyjki; ponadto,
zważywszy że układ chłodzenia działa pod
ciśnieniem, należy odczekać co najmniej
godzinę od wyłączenia silnika przed
odkręceniem korka.
Aby uniknąć poparzeń, należy używać
szmatki i odkręcić korek o ćwierć obrotu,
co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek całkowicie
i

uzupełnić poziom płynu chłodzącego.poziom płynu hamulcowego
Należy bezwzględnie przeprowadzać
wymianę po upływie przewidzianych
okresów czasu, stosownie do planu
obsługowego producenta.
Używać płynów zalecanych przez
producenta, spełniających wymagania
norm DOT4.
Poziom musi mieścić się między
oznaczeniami MINI i MAXI zaznaczonymi na
zbiorniku.
Konieczność częstego dolewania płynu
oznacza usterkę, w takim wypadku
należy jak najszybciej sprawdzić układ
w ASO sieci CITROËN albo w warsztacie
specjalistycznym. Wybór klasy lepkości.
W przypadku uzupełniania bądź wymiany
wybrany olej musi spełniać wymagania
producenta. Wymiana oleju
Element konieczny do wykonania
w terminach przewidzianych w planie
obsługowym producenta. Niezbędne
informacje dostępne są w sieci CITROËNA.
Wykonać napełnianie olejem zgodnie
z opisaną procedurą uzupełniania.
Po napełnieniu sprawdzić poziom (nigdy nie
przekraczać poziomu maksymalnego).
Poziomy płynów i kontrole
