2017 CITROEN JUMPER Instrukcja obsługi (in Polish)

87
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016
pionowa przegroda typu drabinka
W zależności od kraju sprzedaży drabina
umieszczona za fotelem kierowcy chroni
go przed ewentualnym uderzeniem przez
przewożony ładunek.
Lampki do czytania
Wewnętrzna skrzynia dachowa
Jest to skrzynia znajdująca się w przestrzeni
ładunkowej nad kabiną. Jej pojemność zależy
od wysokości furgonu (typ H2 albo H3).
przeszklona przegroda
W zależności od kraju sprzedaży
przeszklona przegroda oddziela kabinę od
przestrzeni ładunkowej.
Za pomocą przełącznika można otworzyć/
zamknąć szybę przesuwną.
Zapalniczka
Wcisnąć i odczekać chwilę do
automatycznego wyłączenia.
Lampki sufitowe
Jeżeli samochód jest wyposażony w jedną
lub dwie lampki sufitowe, znajdują się one
nad drzwiami tylnymi i
bocznymi.
Mogą być one włączone poprzez:
-

pochylenie lampki sufitowej (w lewo lub

w
prawo),
-

otwarcie lub zamknięcie drzwi tylnych

lub bocznych.
Oświetlenie gaśnie automatycznie po kilku
minutach, jeżeli drzwi pozostają otwarte. Ze względów bezpieczeństwa w
skrzyni
dachowej nie należy umieszczać
ciężkich przedmiotów. Znajdują się nad każdym rzędem
foteli.
Blokada ładunku
Na podłodze za fotelami przednimi znajduje
się pozioma ścianka działowa, chroniąca
kierowcę i
pasażerów jadących z przodu
przed uderzeniem przez przewożony ładunek.
Informacje praktyczne
3
ERGONOMIA i KOMFORT

88
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016

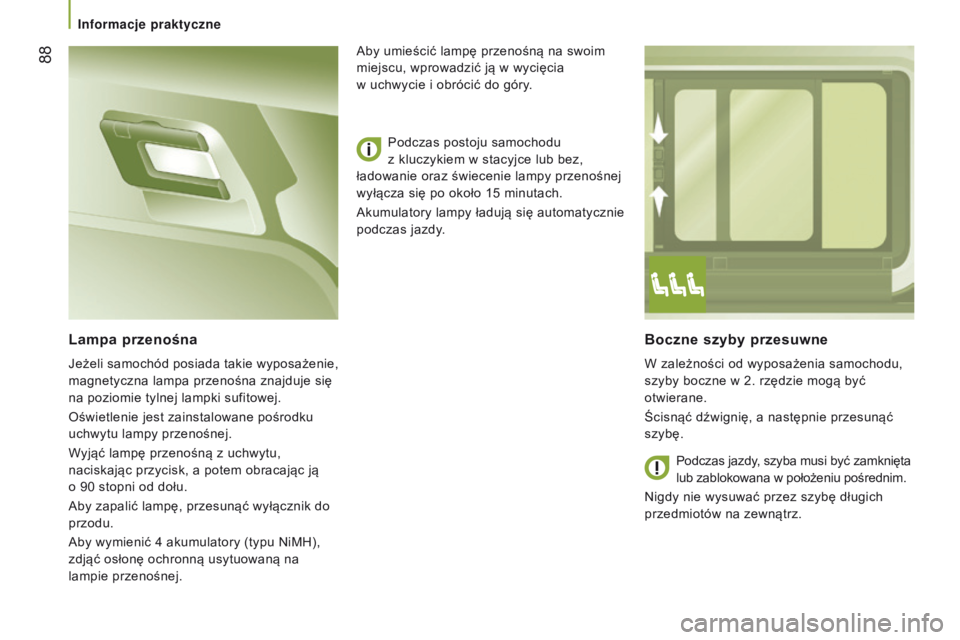

Boczne szyby przesuwne
W zależności od wyposażenia samochodu,
szyby boczne w 2. rzędzie mogą być
otwierane.
Ścisnąć dźwignię, a
następnie przesunąć
szybę.
Lampa przenośna
Jeżeli samochód posiada takie wyposażenie,
magnetyczna lampa przenośna znajduje się
na poziomie tylnej lampki sufitowej.
Oświetlenie jest zainstalowane pośrodku
uchwytu lampy przenośnej.
Wyjąć lampę przenośną z
uchwytu,
naciskając przycisk, a
potem obracając ją
o
90 stopni od dołu.
Aby zapalić lampę, przesunąć wyłącznik do
przodu.
Aby wymienić 4
akumulatory (typu NiMH),
zdjąć osłonę ochronną usytuowaną na
lampie przenośnej. Podczas postoju samochodu
z
kluczykiem w stacyjce lub bez,
ładowanie oraz świecenie lampy przenośnej
wyłącza się po około 15 minutach.
Akumulatory lampy ładują się automatycznie
podczas jazdy. Aby umieścić lampę przenośną na swoim
miejscu, wprowadzić ją w wycięcia
w uchwycie i obrócić do góry.
Podczas jazdy, szyba musi być zamknięta
lub zablokowana w położeniu pośrednim.
Nigdy nie wysuwać przez szybę długich
przedmiotów na zewnątrz.
Informacje praktyczne

89
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016

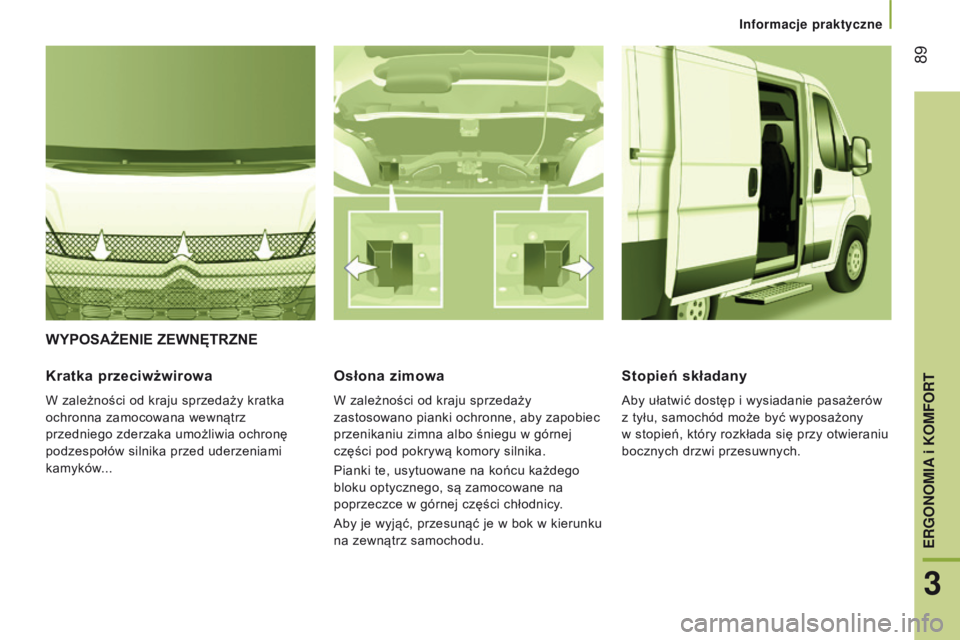

WYpOsAŻENIE ZEWNętRZNE
Kratka
przeciwżwirowa
W zależności od kraju sprzedaży kratka
ochronna zamocowana wewnątrz
przedniego zderzaka umożliwia ochronę
podzespołów silnika przed uderzeniami
kamyków...
Osłona zimowa
W zależności od kraju sprzedaży
zastosowano pianki ochronne, aby zapobiec
przenikaniu zimna albo śniegu w
górnej
części pod pokrywą komory silnika.
Pianki te, usytuowane na końcu każdego
bloku optycznego, są zamocowane na
poprzeczce w
górnej części chłodnicy.
Aby je wyjąć, przesunąć je w
bok w kierunku
na zewnątrz samochodu.
stopień składany
Aby ułatwić dostęp i wysiadanie pasażerów
z tyłu, samochód może być wyposażony
w
stopień, który rozkłada się przy otwieraniu
bocznych drzwi przesuwnych.
Informacje praktyczne
3
ERGONOMIA i KOMFORT

90
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016

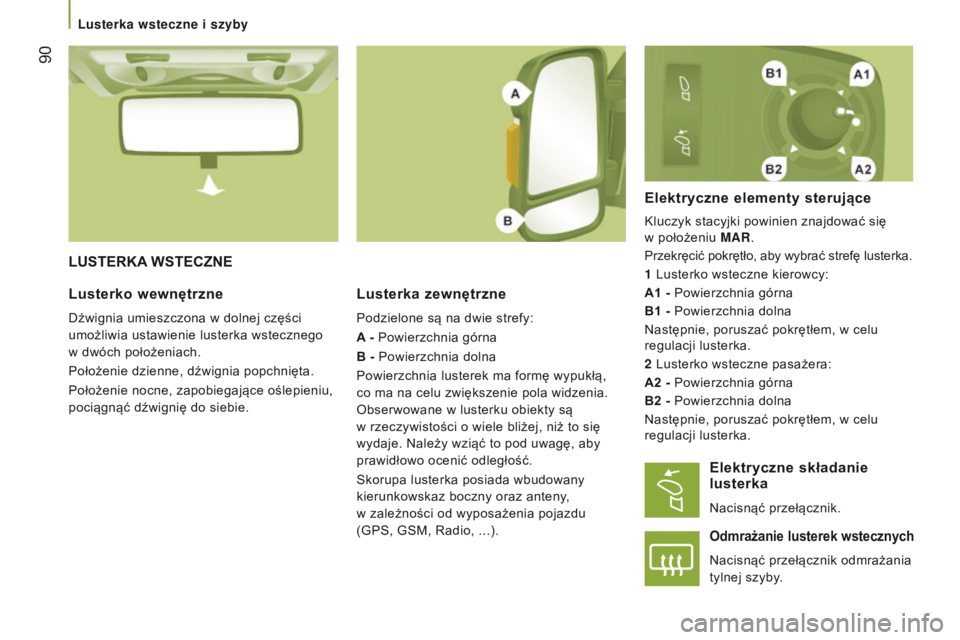

LUstERKA WstECZNELusterka zewnętrzne
Podzielone są na dwie strefy:
A - Powierzchnia górna
B - Powierzchnia dolna
Powierzchnia lusterek ma formę wypukłą,
co ma na celu zwiększenie pola widzenia.
Obserwowane w
lusterku obiekty są
w
rzeczywistości o wiele bliżej, niż to się
wydaje. Należy wziąć to pod uwagę, aby
prawidłowo ocenić odległość.
Skorupa lusterka posiada wbudowany
kierunkowskaz boczny oraz anteny,
w
zależności od wyposażenia pojazdu
(GPS, GSM, Radio, ...).
Elektryczne elementy sterujące
Kluczyk stacyjki powinien znajdować się
w położeniu MAR.
Przekręcić pokrętło, aby wybrać strefę lusterka.
1 Lusterko wsteczne kierowcy:
A1 - Powierzchnia górna
B1
- Powierzchnia dolna
Następnie, poruszać pokrętłem, w
celu
regulacji lusterka.
2

Lusterko wsteczne pasażera:
A2

- Powierzchnia górna
B2
- Powierzchnia dolna
Następnie, poruszać pokrętłem, w
celu
regulacji lusterka.
Lusterko wewnętrzne
Dźwignia umieszczona w dolnej części
umożliwia ustawienie lusterka wstecznego
w
dwóch położeniach.
Położenie dzienne, dźwignia popchnięta.
Położenie nocne, zapobiegające oślepieniu,
pociągnąć dźwignię do siebie.
Elektryczne składanie
lusterka
Nacisnąć przełącznik.
Odmrażanie lusterek wstecznych
Nacisnąć przełącznik odmrażania
tylnej szyby.
Lusterka wsteczne i szyby

91
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016

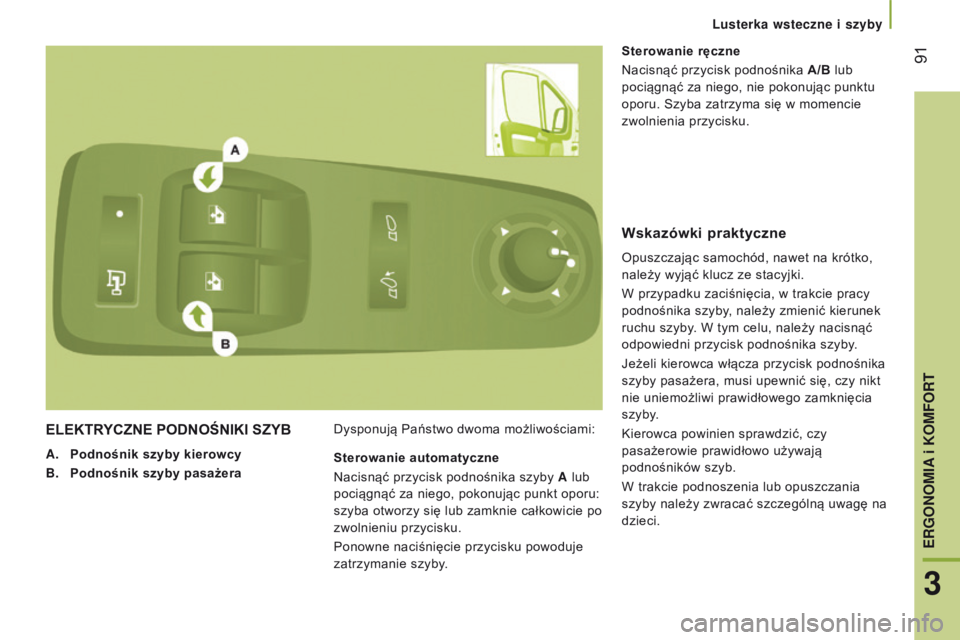

ELEKtRYCZNE pODNOŚNIKI sZYB
A. p odnośnik szyby kierowcy
B. p
odnośnik szyby pasażera Dysponują Państwo dwoma możliwościami:
s
terowanie ręczne
Nacisnąć przycisk podnośnika A/B lub
pociągnąć za niego, nie pokonując punktu
oporu. Szyba zatrzyma się w momencie
zwolnienia przycisku.s terowanie automatyczne
Nacisnąć przycisk podnośnika szyby A lub
pociągnąć za niego, pokonując punkt oporu:
szyba otworzy się lub zamknie całkowicie po
zwolnieniu przycisku.
Ponowne naciśnięcie przycisku powoduje
zatrzymanie szyby.
Wskazówki praktyczne
Opuszczając samochód, nawet na krótko,
należy wyjąć klucz ze stacyjki.
W przypadku zaciśnięcia, w
trakcie pracy
podnośnika szyby, należy zmienić kierunek
ruchu szyby. W
tym celu, należy nacisnąć
odpowiedni przycisk podnośnika szyby.
Jeżeli kierowca włącza przycisk podnośnika
szyby pasażera, musi upewnić się, czy nikt
nie uniemożliwi prawidłowego zamknięcia
szyby.
Kierowca powinien sprawdzić, czy
pasażerowie prawidłowo używają
podnośników szyb.
W trakcie podnoszenia lub opuszczania
szyby należy zwracać szczególną uwagę na
dzieci.
Lusterka wsteczne i szyby
3
ERGONOMIA i KOMFORT

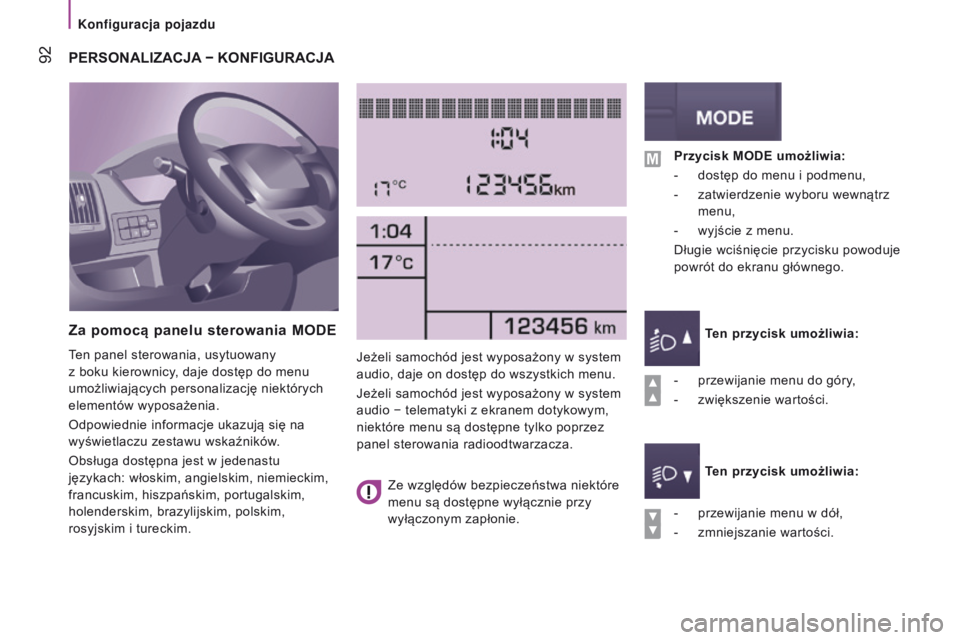

92pERsONALIZACJA − KONFIGURACJA
Za

pomocą panelu sterowania MODE
Ten panel sterowania, usytuowany
z boku kierownicy, daje dostęp do menu
umożliwiających personalizację niektórych
elementów wyposażenia.
Odpowiednie informacje ukazują się na
wyświetlaczu zestawu wskaźników.
Obsługa dostępna jest w jedenastu
językach: włoskim, angielskim, niemieckim,
francuskim, hiszpańskim, portugalskim,
holenderskim, brazylijskim, polskim,
rosyjskim i tureckim. Jeżeli samochód jest wyposażony w system
audio, daje on dostęp do wszystkich menu.
Jeżeli samochód jest wyposażony w system
audio − telematyki z ekranem dotykowym,
niektóre menu są dostępne tylko poprzez
panel sterowania radioodtwarzacza.
-

przewijanie menu w dół,
-


zmniejszanie wartości.
p
rzycisk MODE umożliwia:
-
dostęp do menu i podmenu,
-

zatwierdzenie wyboru wewnątrz

menu,
-
wyjście z menu.
Długie wciśnięcie przycisku powoduje

powrót do ekranu głównego.
ten przycisk umożliwia:
ten przycisk umożliwia:
-


przewijanie menu do góry
,
-

zwiększenie wartości.
Ze względów bezpieczeństwa niektóre


menu są dostępne wyłącznie przy
wyłączonym zapłonie.
Konfiguracja pojazdu

93
Jumper_pl_Chap04_Technologie-a-bord_ed01-2016

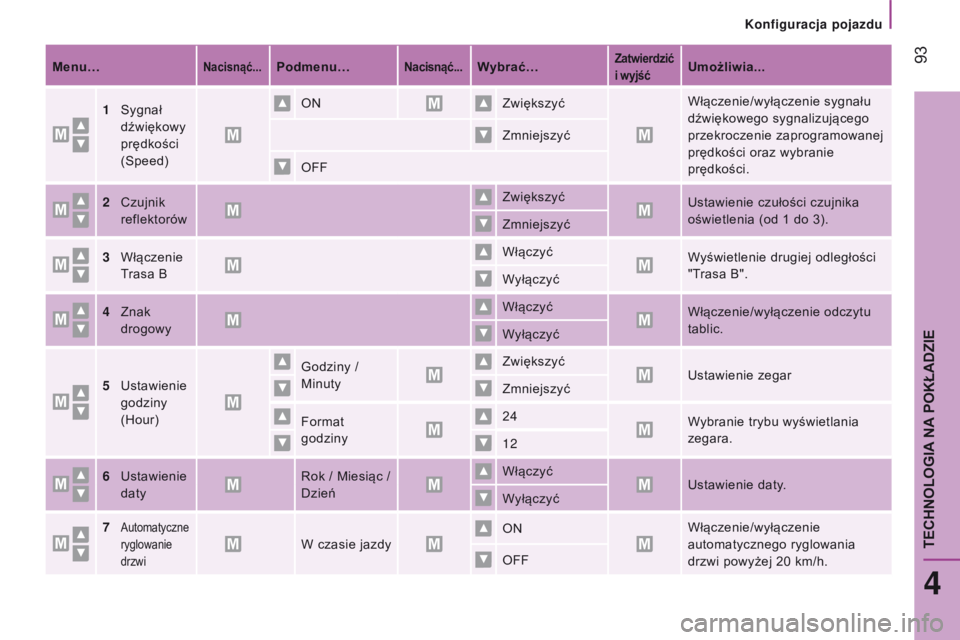

Menu…Nacisnąć...podmenu…Nacisnąć...Wybrać…Zatwierdzić
i wyjśćUmożliwia...
1
Sygnał


dźwiękowy
prędkości
(Speed) ON
ZwiększyćWłączenie/wyłączenie sygnału
dźwiękowego sygnalizującego
przekroczenie zaprogramowanej
prędkości oraz wybranie
prędkości.
Zmniejszyć
OFF
2
Czujnik


reflektorów Zwiększyć
Ustawienie czułości czujnika
oświetlenia (od 1 do 3).
Zmniejszyć
3
Włączenie


Trasa B Włączyć
Wyświetlenie drugiej odległości
"Trasa B".
Wyłączyć
4
Znak


drogowy Włączyć
Włączenie/wyłączenie odczytu
tablic.
Wyłączyć
5
Ustawienie


godziny
(Hour) Godziny /
Minuty
Zwiększyć
Ustawienie zegar
Zmniejszyć
Format
godziny 24
Wybranie trybu wyświetlania
zegara.
12
6
Ustawienie


daty Rok / Miesiąc /
Dzień Włączyć
Ustawienie daty.
Wyłączyć
7
Automatyczne
ryglowanie
drzwi
W czasie jazdy ON
Włączenie/wyłączenie
automatycznego ryglowania
drzwi powyżej 20 km/h.
OFF
4
TECHNOLOGIA NA POKŁADZIE
Konfiguracja pojazdu

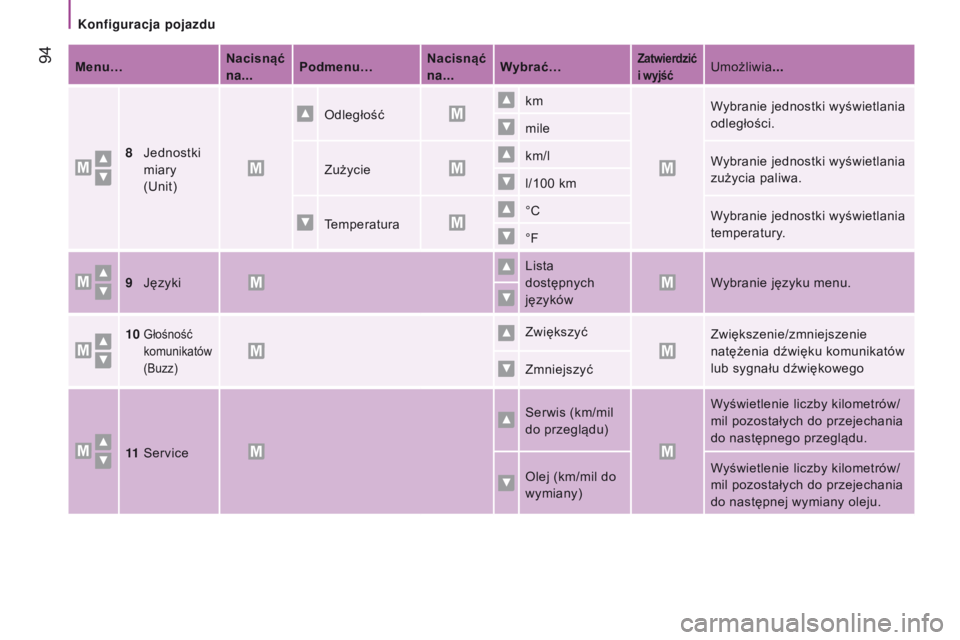

94Menu…Nacisnąć
na...p
odmenu…Nacisnąć
na...Wybrać…Zatwierdzić
i wyjśćUmożliwia...
8
Jednostki


miary
(Unit) Odległość
km
Wybranie jednostki wyświetlania
odległości.
mile
Zużycie km/l
Wybranie jednostki wyświetlania
zużycia paliwa.
l/100 km
Temperatura °C
Wybranie jednostki wyświetlania
temperatury.
°F
9
Języki Lista


dostępnych
języków Wybranie języku menu.
10

Głośność
komunikatów
(Buzz)Zwiększyć Zwiększenie/zmniejszenie
natężenia dźwięku komunikatów
lub sygnału dźwiękowego
Zmniejszyć
11
Service Serwis (km/mil


do przeglądu) Wyświetlenie liczby kilometrów/
mil pozostałych do przejechania
do następnego przeglądu.
Olej (km/mil do
wymiany) Wyświetlenie liczby kilometrów/
mil pozostałych do przejechania
do następnej wymiany oleju.
Konfiguracja pojazdu
