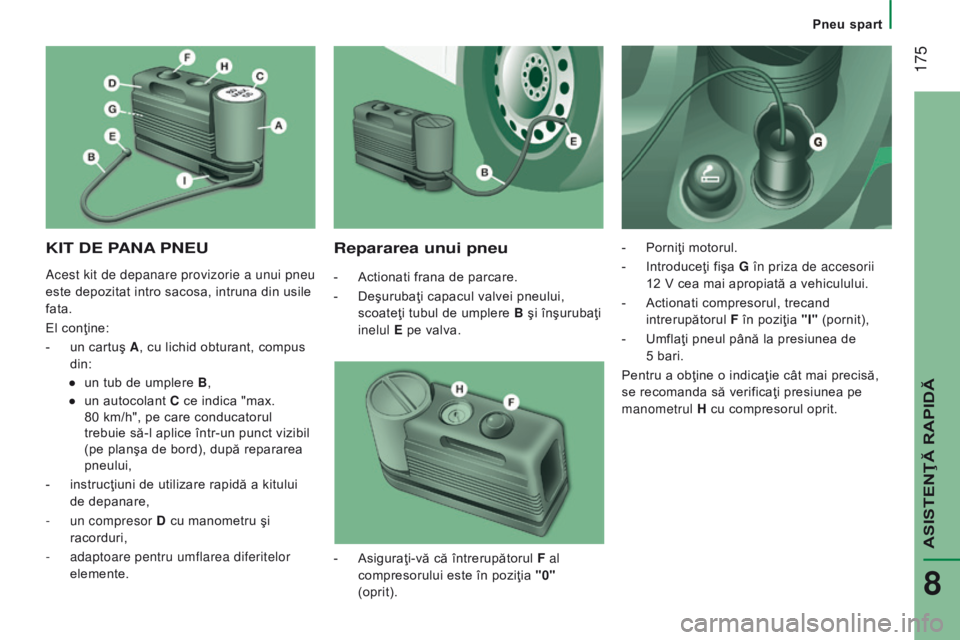

KIt de PAnA P neur epararea unui pneu
- Actionati frana de parcare.
-
Deşurubaţi capacul valvei pneului,

scoateţi tubul de umplere B şi înşurubaţi
inelul
e pe valva. -


Porniţi motorul.
-
Introduceţi fişa G
în priza de accesorii
12 V cea mai apropiată a vehiculului.
-

Actionati compresorul, trecand

intrerupătorul F în poziţia "I" (pornit),
-

Umflaţi pneul până la presiunea de

5
bari.
Pentru a obţine o indicaţie cât mai precisă,
se recomanda să verificaţi presiunea pe
manometrul H cu compresorul oprit.
-

Asiguraţi-vă că întrerupătorul
F al
compresorului este în poziţia "0"
(oprit).
Acest kit de depanare provizorie a unui pneu
este depozitat intro sacosa, intruna din usile
fata.
El conţine:
-

un cartuş

A , cu lichid obturant, compus
din:
●

un tub de umplere

B ,
●

un autocolant

c
ce indica "max.


80

km/h", pe care conducatorul
trebuie să-l aplice într-un punct vizibil
(pe planşa de bord), după repararea
pneului,
-

instrucţiuni de utilizare rapidă a kitului


de depanare,
-

un compresor

d
cu manometru şi


racorduri,
-

adaptoare pentru umflarea diferitelor


elemente.
ASISTENŢ
 RAPID

8
Pneu spart

176
Jumper_ro_Chap08_Aide-rapide_ed01-2016

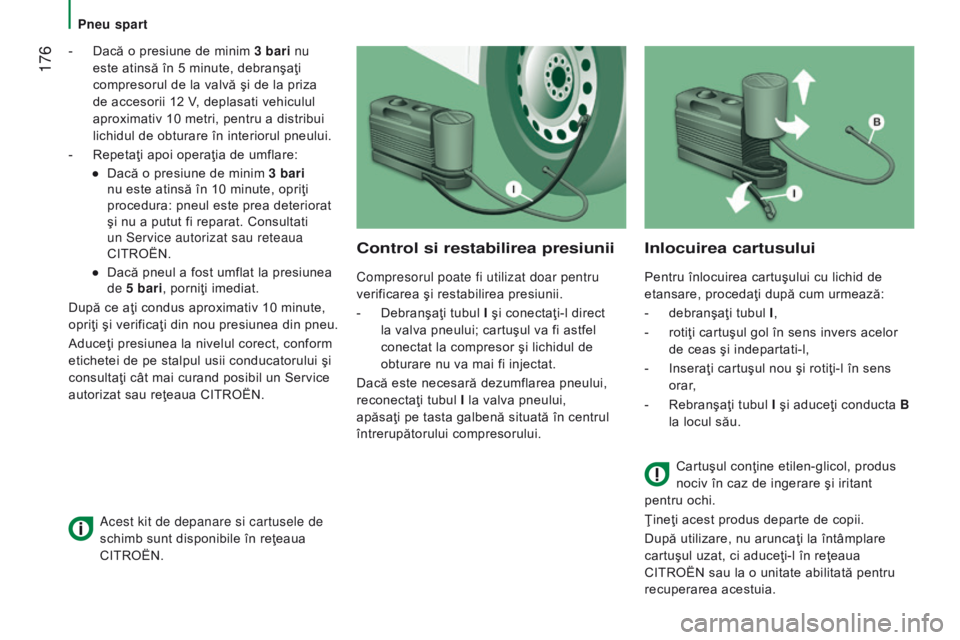

- Dacă o presiune de minim 3 bari nu
este atinsă în 5 minute, debranşaţi
compresorul de la valvă şi de la priza
de accesorii 12 V, deplasati vehiculul
aproximativ 10 metri, pentru a distribui
lichidul de obturare în interiorul pneului.
-

Repetaţi apoi operaţia de umflare:
●


Dacă o presiune de minim
3 bari
nu este atinsă în 10 minute, opriţi
procedura: pneul este prea deteriorat
şi nu a putut fi reparat. Consultati
un Service autorizat sau reteaua
CITROËN.
●

Dacă pneul a fost umflat la presiunea

de 5 bari, porniţi imediat.
După ce aţi condus aproximativ 10 minute,
opriţi şi verificaţi din nou presiunea din pneu.
Aduceţi presiunea la nivelul corect, conform
etichetei de pe stalpul usii conducatorului şi
consultaţi cât mai curand posibil un Service
autorizat sau reţeaua CITROËN.
control si restabilirea presiunii
Compresorul poate fi utilizat doar pentru
verificarea şi restabilirea presiunii.
-

Debranşaţi tubul
I şi conectaţi-l direct
la valva pneului; cartuşul va fi astfel
conectat la compresor şi lichidul de
obturare nu va mai fi injectat.
Dacă este necesară dezumflarea pneului,
reconectaţi tubul I la valva pneului,
apăsaţi pe tasta galbenă situată în centrul
întrerupătorului compresorului.
Inlocuirea cartusului
Pentru înlocuirea cartuşului cu lichid de
etansare, procedaţi după cum urmează:
-

debranşaţi tubul
I,
-

rotiţi cartuşul gol în sens invers acelor

de ceas şi indepartati-l,
-

Inseraţi cartuşul nou şi rotiţi-l în sens

orar,
-

Rebranşaţi tubul
I şi aduceţi conducta B
la locul său.
Cartuşul conţine etilen-glicol, produs
nociv în caz de ingerare şi iritant
pentru ochi.
Ţineţi acest produs departe de copii.
După utilizare, nu aruncaţi la întâmplare
cartuşul uzat, ci aduceţi-l în reţeaua
CITROËN sau la o unitate abilitată pentru
recuperarea acestuia.
Acest kit de depanare si cartusele de
schimb sunt disponibile în reţeaua
CITROËN.
Pneu spart

177
Jumper_ro_Chap08_Aide-rapide_ed01-2016
reMorcAreA V e HI cu L u L u I

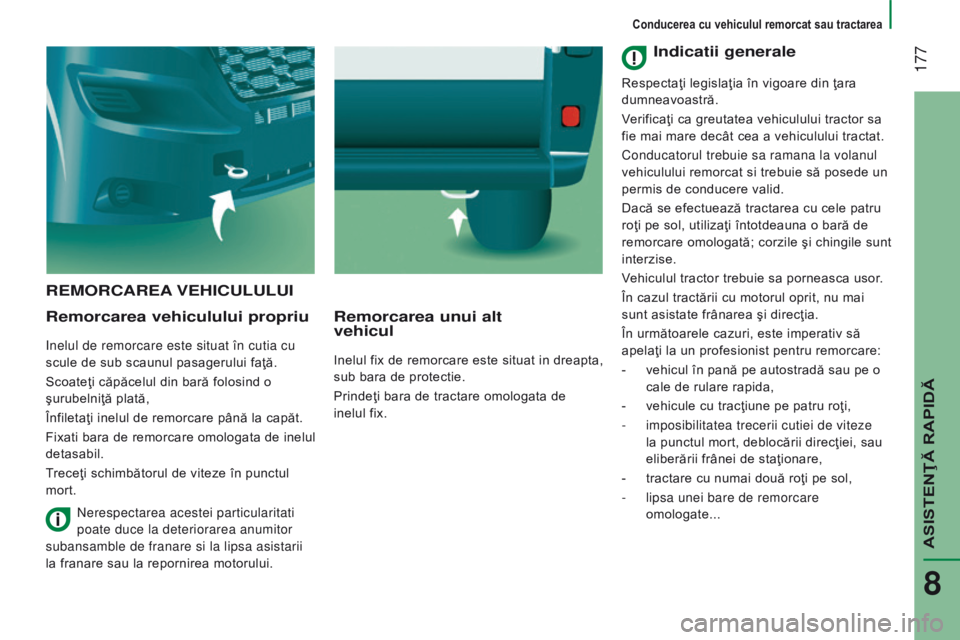

r emorcarea vehiculului propriu
inelul de remorcare este situat în cutia cu
scule de sub scaunul pasagerului faţă.
Scoateţi căpăcelul din bară folosind o

şurubelniţă plată,
Înfiletaţi inelul de remorcare până la capăt.
Fixati bara de remorcare omologata de inelul
detasabil.
Treceţi schimbătorul de viteze în punctul
mort.
remorcarea unui alt
vehicul
Inelul fix de remorcare este situat in dreapta,
sub bara de protectie.
Prindeţi bara de tractare omologata de
inelul fix.
n

erespectarea acestei particularitati
poate duce la deteriorarea anumitor
subansamble de franare si la lipsa asistarii
la franare sau la repornirea motorului.
Indicatii generale
Respectaţi legislaţia în vigoare din ţara
dumneavoastră.
Verificaţi ca greutatea vehiculului tractor sa
fie mai mare decât cea a vehiculului tractat.
Conducatorul trebuie sa ramana la volanul
vehiculului remorcat si trebuie să posede un
permis de conducere valid.
Dacă se efectuează tractarea cu cele patru
roţi pe sol, utilizaţi întotdeauna o bară de
remorcare omologată; corzile şi chingile sunt
interzise.
Vehiculul tractor trebuie sa porneasca usor.
În cazul tractării cu motorul oprit, nu mai
sunt asistate frânarea şi direcţia.
În următoarele cazuri, este imperativ să
apelaţi la un profesionist pentru remorcare:
-

vehicul în pană pe autostradă sau pe o

cale de rulare rapida,
-

vehicule cu tracţiune pe patru roţi,
-


imposibilitatea trecerii cutiei de viteze

la punctul mort, deblocării direcţiei, sau
eliberării frânei de staţionare,
-

tractare cu numai două roţi pe sol,
-


lipsa unei bare de remorcare

omologate...
ASISTENŢ
 RAPID

8
Conducerea cu vehiculul remorcat sau tractarea

Solutii de transport
178
Jumper_ro_Chap08_Aide-rapide_ed01-2016
dISPozItIV de reMorcAre cu
SF
er A
de
M ont
ABILA
FA r A

S cu L e

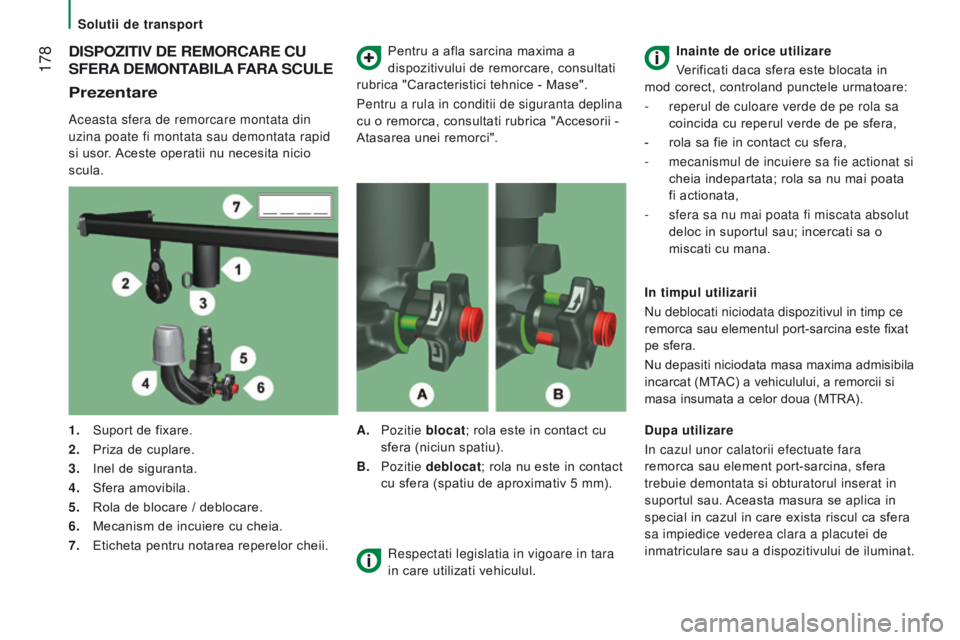

Prezentare
Aceasta sfera de remorcare montata din
uzina poate fi montata sau demontata rapid
si usor. Aceste operatii nu necesita nicio
scula. Pentru a afla sarcina maxima a
dispozitivului de remorcare, consultati
rubrica "Caracteristici tehnice - Mase".
Pentru a rula in conditii de siguranta deplina
cu o remorca, consultati rubrica "Accesorii -
Atasarea unei remorci".
1.

Suport de fixare.
2.


Priza de cuplare.
3.


Inel de siguranta.
4.


Sfera amovibila.
5.


Rola de blocare / deblocare.
6.


Mecanism de incuiere cu cheia.
7.


Eticheta pentru notarea reperelor cheii. A.

Pozitie blocat; rola este in contact cu
sfera (niciun spatiu).
B.
Pozitie deblocat; rola nu este in contact
cu sfera (spatiu de aproximativ 5 mm). Inainte de orice utilizare
Verificati daca sfera este blocata in
mod corect, controland punctele urmatoare:
- reperul de culoare verde de pe rola sa
coincida cu reperul verde de pe sfera,
-

rola sa fie in contact cu sfera,
-


mecanismul de incuiere sa fie actionat si

cheia indepartata; rola sa nu mai poata
fi actionata,
-

sfera sa nu mai poata fi miscata absolut

deloc in suportul sau; incercati sa o
miscati cu mana.
In timpul utilizarii
n

u deblocati niciodata dispozitivul in timp ce
remorca sau elementul port-sarcina este fixat
pe sfera.
Nu depasiti niciodata masa maxima admisibila
incarcat (MTAC) a vehiculului, a remorcii si
masa insumata a celor doua (MTRA).
r

espectati legislatia in vigoare in tara
in care utilizati vehiculul.
d

upa utilizare
i

n cazul unor calatorii efectuate fara
remorca sau element port-sarcina, sfera
trebuie demontata si obturatorul inserat in
suportul sau. Aceasta masura se aplica in
special in cazul in care exista riscul ca sfera
sa impiedice vederea clara a placutei de
inmatriculare sau a dispozitivului de iluminat.

179
Solutii de transport
Jumper_ro_Chap08_Aide-rapide_ed01-2016
Montarea sferei
indepartati obturatorul de protectie din
suportul de fixare, de sub bara de protectie
spate. Introduceti extremitatea 4
a sferei in
suportul 1
si apasati in sus; blocarea este
efectuata automat.
Verificati ca mecanismul sa fie blocat corect
(pozitia A ).
Actionati mecanismul de incuiere 6 cu ajutorul cheii.
rola 5 efectueaza un sfert de tura in sens
antiorar; aveti grija sa nu tineti mana in
apropiere. Indepartati intotdeauna cheia. Cheia nu
poate fi indepartata cand mecanismul de
incuiere este deschis.
Fixati capacul pe mecanismul de incuiere.
ASISTENŢ
 RAPID

8

Solutii de transport
180
Jumper_ro_Chap08_Aide-rapide_ed01-2016
demontarea sferei
Debransati fisa remorcii de la priza de
racordare 2 de pe suport.
Detasati cablul solidar cu remorca de la
inelul de siguranta 3 al suportului.
Detasati remorca de pe sfera de remorcare.
r

emontati masca de protectie pe sfera de
remorcare.
i

ndepartati masca de protectie a sferei de
remorcare.
Fixati remorca pe articulatia sferica a
dispozitivului de remorcare.
Atasati cablul solidar cu remorca la inelul de
siguranta 3 al suportului.
Bransati fisa remorcii la priza de racordare 2
de pe suport.
i
ndepartati capacul mecanismului de incuiere
si apasati-l pe capatul cheii.
i

ntroduceti cheia in mecanismul de incuiere 6.
Descuiati mecanismul de incuiere cu ajutorul
cheii.

181
Solutii de transport
Jumper_ro_Chap08_Aide-rapide_ed01-2016
tineti ferm sfera 4 cu o mana; cu mana
cealalta trageti si rotiti rola 5 in sens orar,
pana la limita; nu eliberati rola.
Intretinere
Functionarea corecta este posibila doar
daca sfera si suportul ei raman curate.
Inainte de a curata vehiculul cu jet de apa la
inalta presiune, sfera trebuie demontata si
obturatorul introdus in suport.
Lipiti eticheta livrata intr-un loc foarte
vizibil, in apropierea suportului sau in
interiorul portbagajului.
Pentru orice interventie asupra dispozitivului
de remorcare, adresati-va retelei CITROËN
sau unui Service autorizat.
Remontati obturatorul de protectie pe suport.
Depozitati cu grija sfera de remorcare in
husa ei, la adapost de lovituri si murdarire.
Scoateti sfera prin partea de jos a suportului 1.
Eliberati rola; aceasta se blocheaza automat in
pozitie deblocat (pozitia B).
ASISTENŢ
 RAPID

8

182
Jumper_ro_Chap08_Aide-rapide_ed01-2016
GLoSAr de etIcHete

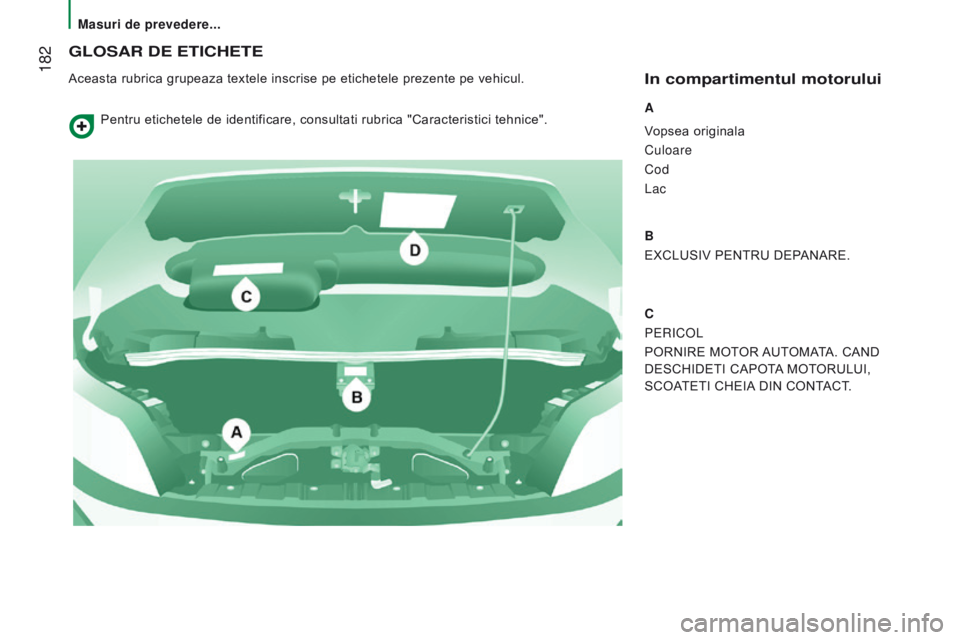

Aceasta rubrica grupeaza textele inscrise pe etichetele prezente pe vehicul.In compartimentul motorului
A
Vopsea originala
Culoare
Cod
Lac
B
EXCLUSIV PENTRU DEPANARE.
c
PE
ri C o L
PORNIRE MOTOR AUTOMATA. CAND
DESCHIDETI CAPOTA MOTORULUI,
SCOATETI CHEIA DIN CONTACT.
Pentru etichetele de identificare, consultati rubrica "Caracteristici tehnice".
