167
Jumper_ro_Chap08_Aide-rapide_ed01-2016

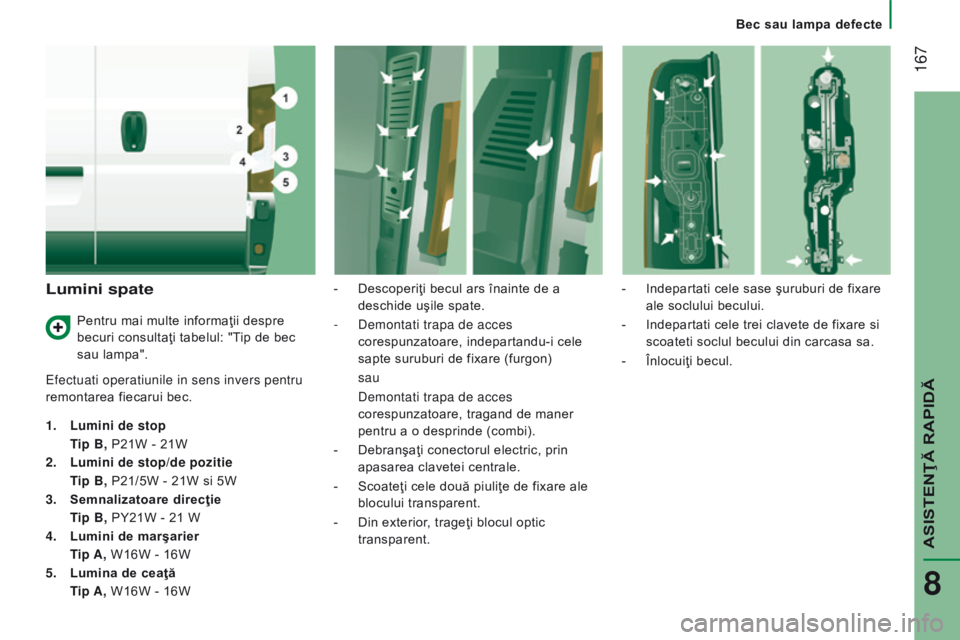

Lumini spate
Efectuati operatiunile in sens invers pentru
remontarea fiecarui bec.
1.
Lumini de stop


t
ip B,

P21W - 21W
2.

Lumini de stop/de pozitie


t
ip B,

P21/5W - 21W si 5W
3.

Semnalizatoare direcţie


t
ip B,

PY21W - 21 W
4.

Lumini de marşarier


t
ip A,
W16W - 16W
5.

Lumina de ceaţă


t
ip A,
W16W - 16W -

Descoperiţi becul ars înainte de a

deschide uşile spate.
-
Demontati trapa de acces

corespunzatoare, indepartandu-i cele
sapte suruburi de fixare (furgon) sau
Demontati trapa de acces


corespunzatoare, tragand de maner
pentru a o desprinde (combi).
-

Debranşaţi conectorul electric, prin

apasarea clavetei centrale.
-

Scoateţi cele două piuliţe de fixare ale

blocului transparent.
-

Din exterior
, trageţi blocul optic
transparent. -

Indepartati cele sase şuruburi de fixare

ale soclului becului.
-
Indepartati cele trei clavete de fixare si

scoateti soclul becului din carcasa sa.
-
Înlocuiţi becul.
Pentru mai multe informaţii despre

becuri consultaţi tabelul: "Tip de bec
sau lampa".
ASISTENŢ
 RAPID

8
Bec sau lampa defecte

168
Jumper_ro_Chap08_Aide-rapide_ed01-2016

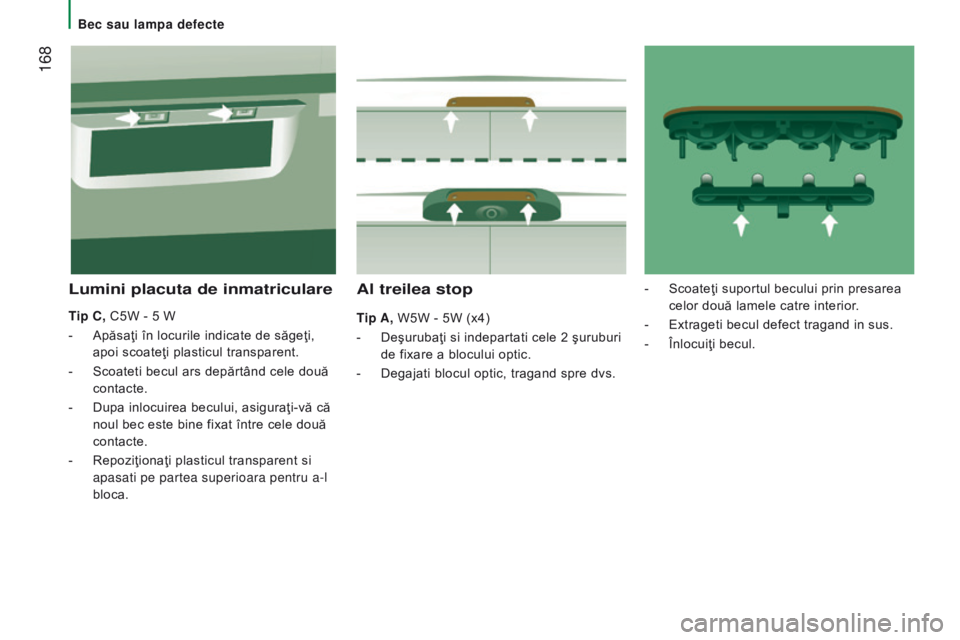

Al treilea stop
tip A, W5W - 5W (x4)
-
Deşurubaţi si indepartati cele 2 şuruburi

de fixare a blocului optic.
-

Degajati blocul optic, tragand spre dvs.
Lumini placuta de inmatriculare
tip c , C5W - 5 W
-
Apăsaţi în locurile indicate de săgeţi,

apoi scoateţi plasticul transparent.
-

Scoateti becul ars depărtând cele două

contacte.
-

Dupa inlocuirea becului, asiguraţi-vă că

noul bec este bine fixat între cele două
contacte.
-

Repoziţionaţi plasticul transparent si

apasati pe partea superioara pentru a-l
bloca. -

Scoateţi suportul becului prin presarea

celor două lamele catre interior.
- Extrageti becul defect tragand in sus.
-

Înlocuiţi becul.
Bec sau lampa defecte

169
Jumper_ro_Chap08_Aide-rapide_ed01-2016

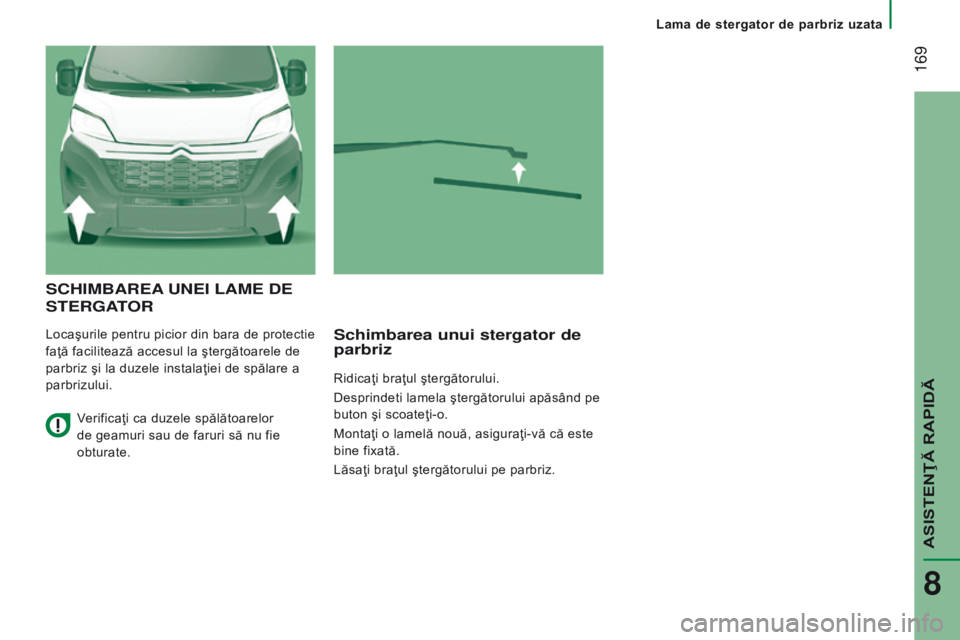

ScHIMBAreA uneI LAM e de
S

ter GA
t
or
Locaşurile pentru picior din bara de protectie
faţă facilitează accesul la ştergătoarele de
parbriz şi la duzele instalaţiei de spălare a
parbrizului.Schimbarea unui stergator de
parbriz
Ridicaţi braţul ştergătorului.
Desprindeti lamela ştergătorului apăsând pe
buton şi scoateţi-o.
Montaţi o lamelă nouă, asiguraţi-vă că este
bine fixată.
Lăsaţi braţul ştergătorului pe parbriz.
Verificaţi ca duzele spălătoarelor
de geamuri sau de faruri să nu fie
obturate.
ASISTENŢ
 RAPID

8
Lama de stergator de parbriz uzata

170
Jumper_ro_Chap08_Aide-rapide_ed01-2016

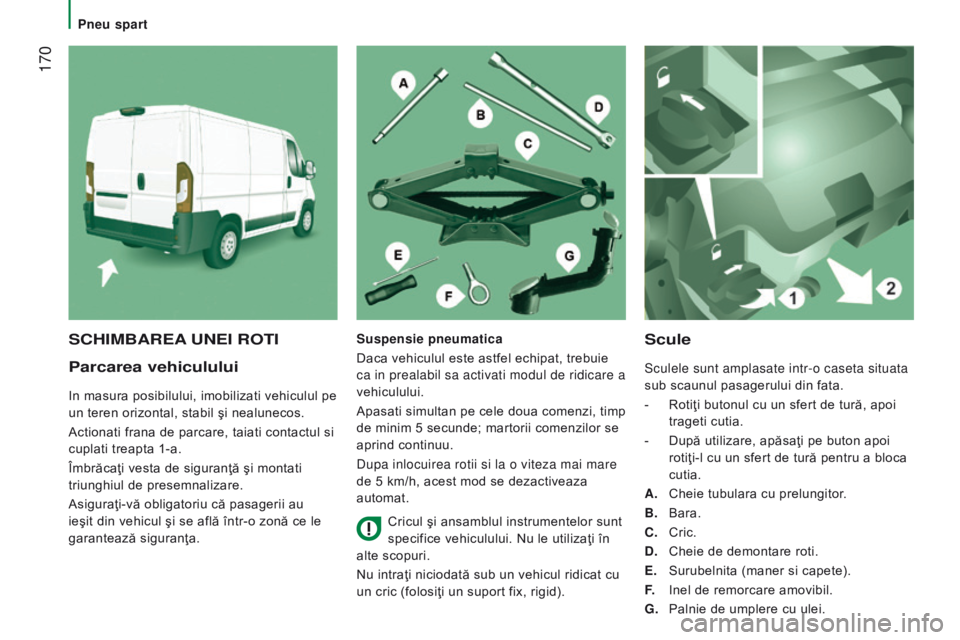

Parcarea vehiculului
In masura posibilului, imobilizati vehiculul pe
un teren orizontal, stabil şi nealunecos.
Actionati frana de parcare, taiati contactul si
cuplati treapta 1-a.
Îmbrăcaţi vesta de siguranţă şi montati
triunghiul de presemnalizare.
Asiguraţi-vă obligatoriu că pasagerii au
ieşit din vehicul şi se află într-o zonă ce le
garantează siguranţa.
Scule
Sculele sunt amplasate intr-o caseta situata
sub scaunul pasagerului din fata.
-
Rotiţi butonul cu un sfert de tură, apoi

trageti cutia.
-

După utilizare, apăsaţi pe buton apoi

rotiţi-l cu un sfert de tură pentru a bloca
cutia.
A.

Cheie tubulara cu prelungitor
.
B.

Bara.
c

.
Cric.
d

.
Cheie de demontare roti.
e

.
Surubelnita (maner si capete).
F.
Inel de remorcare amovibil.
G.


Palnie de umplere cu ulei.
ScHIMBAreA une I rot ISuspensie pneumatica
Daca vehiculul este astfel echipat, trebuie
ca in prealabil sa activati modul de ridicare a
vehiculului.
Apasati simultan pe cele doua comenzi, timp
de minim 5 secunde; martorii comenzilor se
aprind continuu.
Dupa inlocuirea rotii si la o viteza mai mare
de 5 km/h, acest mod se dezactiveaza
automat.
Cricul şi ansamblul instrumentelor sunt
specifice vehiculului. Nu le utilizaţi în
alte scopuri.
Nu intraţi niciodată sub un vehicul ridicat cu
un cric (folosiţi un suport fix, rigid).
Pneu spart

171
Jumper_ro_Chap08_Aide-rapide_ed01-2016
● Pentru versiunile cu jante din aliaj,
indepartati cele trei suruburi de fixare J
a suportului K .
●

Retrageti ansamblul format din partea

interna a jantei din aliaj.

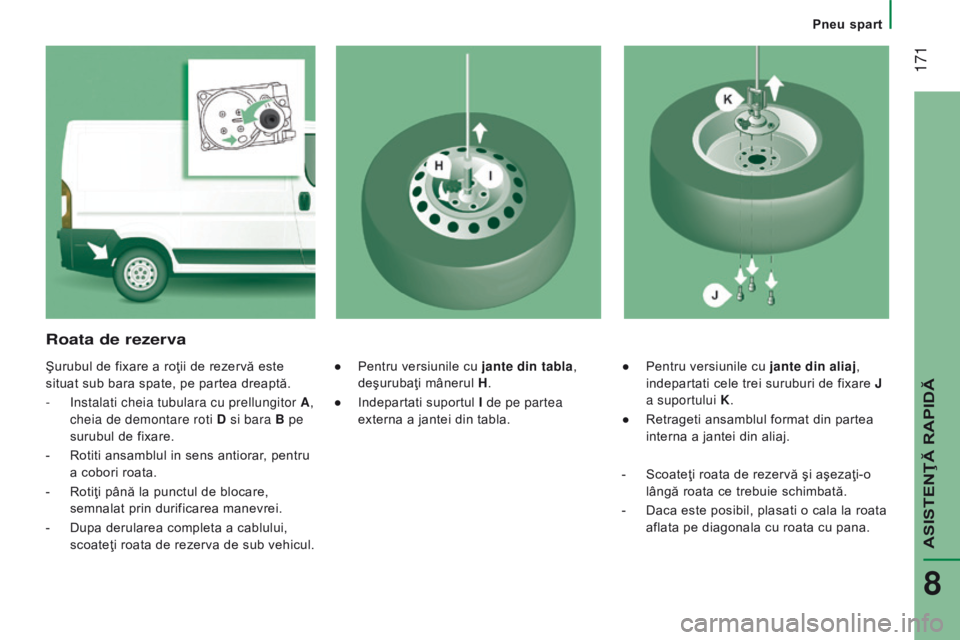

roata de rezerva
Şurubul de fixare a roţii de rezervă este
situat sub bara spate, pe partea dreaptă.
-
i nstalati cheia tubulara cu prellungitor A ,
cheia de demontare roti
d
si bara
B pe
surubul de fixare.
-

Rotiti ansamblul in sens antiorar
, pentru
a cobori roata.
-

Rotiţi până la punctul de blocare,

semnalat prin durificarea manevrei.
-

Dupa derularea completa a cablului,

scoateţi roata de rezerva de sub vehicul. ●
Pentru versiunile cu jante din tabla,
deşurubaţi mânerul H .
●

Indepartati suportul
I de pe partea
externa a jantei din tabla.
-

Scoateţi roata de rezervă şi aşezaţi-o

lângă roata ce trebuie schimbată.
-

Daca este posibil, plasati o cala la roata

aflata pe diagonala cu roata cu pana.
ASISTENŢ
 RAPID

8
Pneu spart

172
Jumper_ro_Chap08_Aide-rapide_ed01-2016

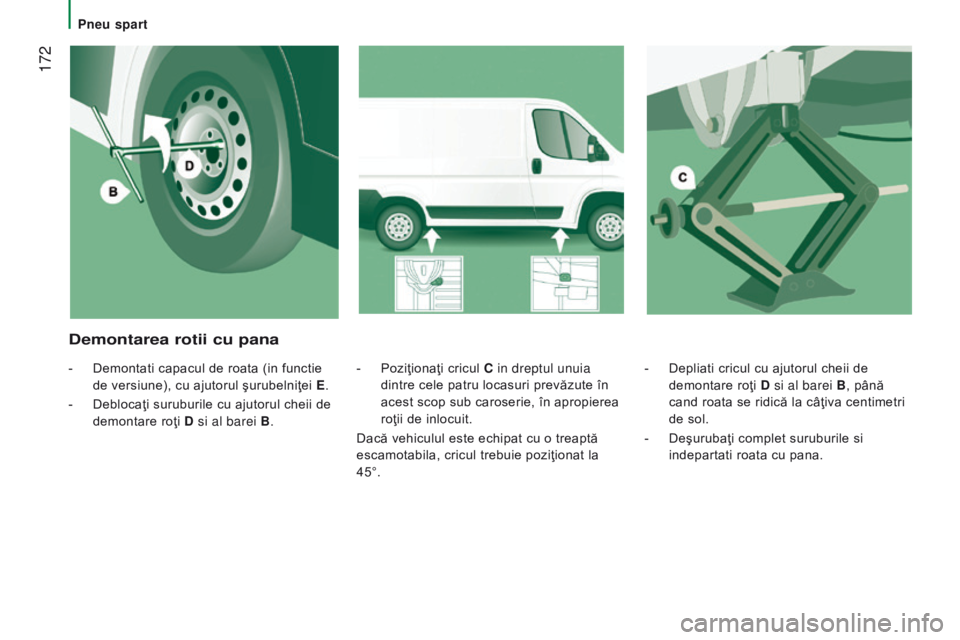

- Depliati cricul cu ajutorul cheii de
demontare roţi d
si al barei
B, până
cand roata se ridică la câţiva centimetri
de sol.
-

Deşurubaţi complet suruburile si

indepartati roata cu pana.
-
Poziţionaţi cricul
c in dreptul unuia

dintre cele patru locasuri prevăzute în
acest scop sub caroserie, în apropierea
roţii de inlocuit.
Dacă vehiculul este echipat cu o treaptă
escamotabila, cricul trebuie poziţionat la
45°.
demontarea rotii cu pana
- Demontati capacul de roata (in functie
de versiune), cu ajutorul şurubelniţei e
.
-


Deblocaţi suruburile cu ajutorul cheii de

demontare roţi
d
si al barei
B.
Pneu spart

173
Jumper_ro_Chap08_Aide-rapide_ed01-2016

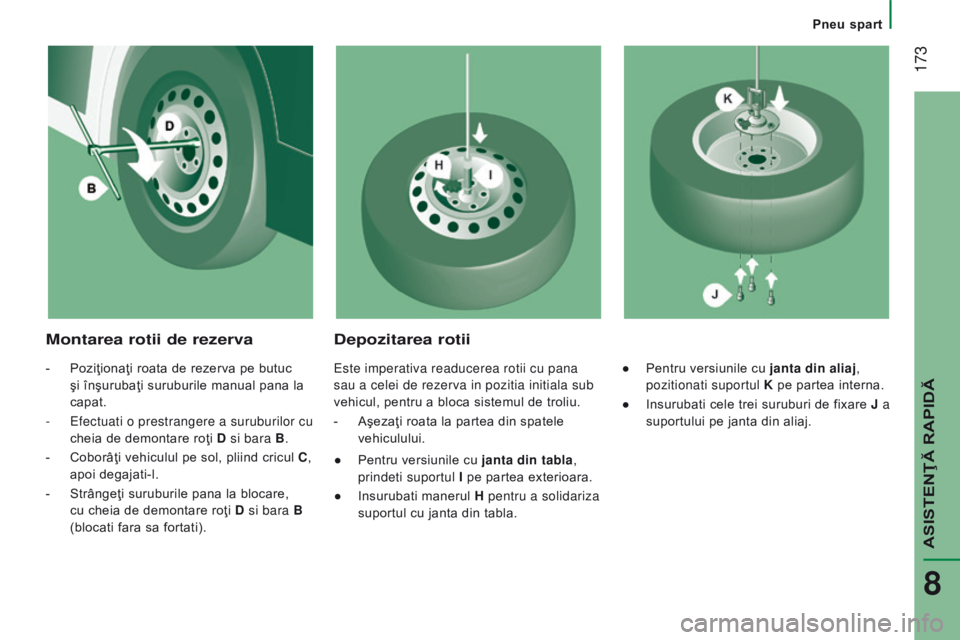

Montarea rotii de rezervadepozitarea rotii
- Poziţionaţi roata de rezerva pe butuc
şi înşurubaţi suruburile manual pana la
capat.
-

Efectuati o prestrangere a suruburilor cu

cheia de demontare roţi
d
si bara
B.
-

Coborâţi vehiculul pe sol, pliind cricul
c
,
apoi degajati-l.
-


Strângeţi suruburile pana la blocare,

cu cheia de demontare roţi
d
si bara
B
(blocati fara sa fortati). Este imperativa readucerea rotii cu pana
sau a celei de rezerva in pozitia initiala sub
vehicul, pentru a bloca sistemul de troliu.
-

Aşezaţi roata la partea din spatele

vehiculului.
●

Pentru versiunile cu
janta din tabla,
prindeti suportul I pe partea exterioara.
●

Insurubati manerul
H pentru a solidariza
suportul cu janta din tabla. ●
Pentru versiunile cu janta din aliaj,
pozitionati suportul K pe partea interna.
●

Insurubati cele trei suruburi de fixare
J a
suportului pe janta din aliaj.
ASISTENŢ
 RAPID

8
Pneu spart

174
Jumper_ro_Chap08_Aide-rapide_ed01-2016

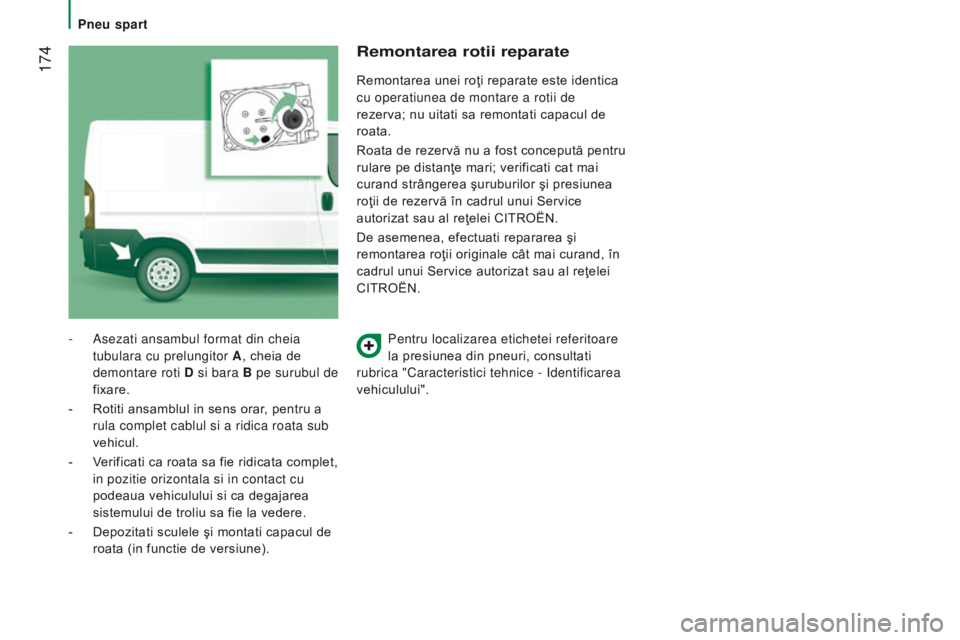

Pentru localizarea etichetei referitoare
la presiunea din pneuri, consultati
rubrica "Caracteristici tehnice -
i dentificarea
vehiculului".
-
Asezati ansambul format din cheia

tubulara cu prelungitor A , cheia de
demontare roti
d
si bara

B pe surubul de
fixare.
-

Rotiti ansamblul in sens orar

, pentru a
rula complet cablul si a ridica roata sub
vehicul.
-

V

erificati ca roata sa fie ridicata complet,
in pozitie orizontala si in contact cu
podeaua vehiculului si ca degajarea
sistemului de troliu sa fie la vedere.
-

Depozitati sculele şi montati capacul de


roata (in functie de versiune).
remontarea rotii reparate
Remontarea unei roţi reparate este identica
cu operatiunea de montare a rotii de
rezerva; nu uitati sa remontati capacul de
roata.
Roata de rezervă nu a fost concepută pentru
rulare pe distanţe mari; verificati cat mai
curand strângerea şuruburilor şi presiunea
roţii de rezervă în cadrul unui Service
autorizat sau al reţelei CITROËN.
De asemenea, efectuati repararea şi
remontarea roţii originale cât mai curand, în
cadrul unui Service autorizat sau al reţelei
CITROËN.
Pneu spart
