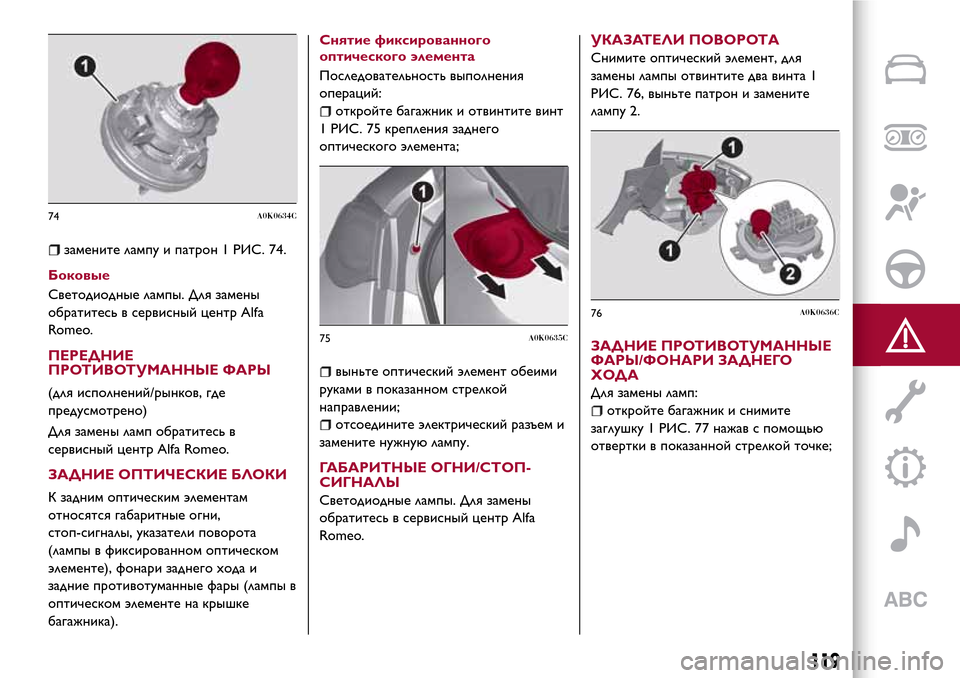

замените лампу и патрон 1 РИС. 74.
Боковые
Светодиодные лампы. Для замены
обратитесь в сервисный центр Alfa
Romeo.
ПЕРЕДНИЕ
ПРОТИВОТУМАННЫЕ ФАРЫ
(для исполнений/рынков, где
предусмотрено)
Для замены ламп обратитесь в
сервисный центр Alfa Romeo.
ЗАДНИЕ ОПТИЧЕСКИЕ БЛОКИ
К задним оптическим элементам
относятся габаритные огни,
стоп-сигналы, указатели поворота
(лампы в фиксированном оптическом
элементе), фонари заднего хода и
задние противотуманные фары (лампы в
оптическом элементе на крышке
багажника).Снятие фиксированного
оптического элемента
Последовательность выполнения
операций:
откройте багажник и отвинтите винт
1 РИС. 75 крепления заднего
оптического элемента;
выньте оптический элемент обеими
руками в показанном стрелкой
направлении;
отсоедините электрический разъем и
замените нужную лампу.
ГАБАРИТНЫЕ ОГНИ/СТОП-
СИГНАЛЫ
Светодиодные лампы. Для замены
обратитесь в сервисный центр Alfa
Romeo.
УКАЗАТЕЛИ ПОВОРОТА
Снимите оптический элемент, для
замены лампы отвинтите два винта 1
РИС. 76, выньте патрон и замените
лампу 2.
ЗАДНИЕ ПРОТИВОТУМАННЫЕ
ФАРЫ/ФОНАРИ ЗАДНЕГО
ХОДА
Для замены ламп:
откройте багажник и снимите
заглушку 1 РИС. 77 нажав с помощью
отвертки в показанной стрелкой точке;
74A0K0634C
75A0K0635C
76A0K0636C
119

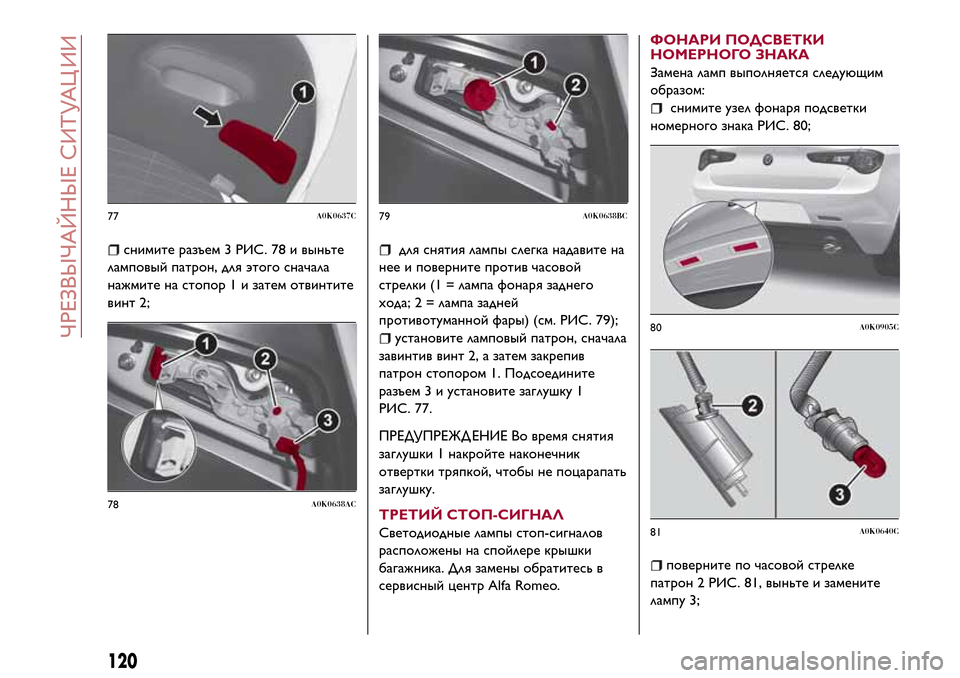

снимите разъем 3 РИС. 78 и выньте
ламповый патрон, для этого сначала
нажмите на стопор 1 и затем отвинтите
винт 2;для снятия лампы слегка надавите на
нее и поверните против часовой
стрелки (1 = лампа фонаря заднего
хода; 2 = лампа задней
противотуманной фары) (см. РИС. 79);
установите ламповый патрон, сначала
завинтив винт 2, а затем закрепив
патрон стопором 1. Подсоедините
разъем 3 и установите заглушку 1
РИС. 77.
ПРЕДУПРЕЖД ЕНИЕ Во время снятия
заглушки 1 накройте наконечник
отвертки тряпкой, чтобы не поцарапать
заглушку.
ТРЕТИЙ СТОП-СИГНАЛ
Светодиодные лампы стоп-сигналов
расположены на спойлере крышки
багажника. Для замены обратитесь в
сервисный центр Alfa Romeo.
ФОНАРИ ПОДСВЕТКИ
НОМЕРНОГО ЗНАКА
Замена ламп выполняется следующим
образом:
снимите узел фонаря подсветки
номерного знака РИС. 80;
поверните по часовой стрелке
патрон 2 РИС. 81, выньте и замените
лампу 3;
77A0K0637C
78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
120
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

установите новую лампу, проверьте
ее крепление, затем подсоедините узлы
освещения номерного знака РИС. 80 к
соответствующим гнездам и убедитесь

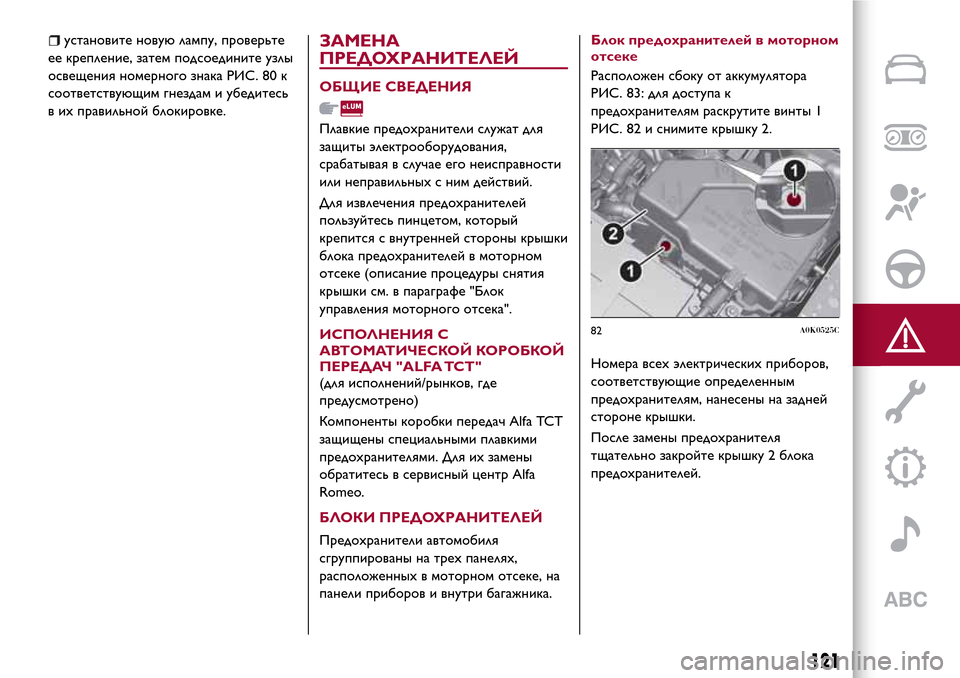

в ихправильной блокировке.ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
Плавкие предохранители служат для
защиты электрооборудования,
срабатывая в случае его неисправности
или неправильныхс ним действий.
Для извлечения предохранителей
пользуйтесь пинцетом, который
крепится с внутренней стороны крышки
блока предохранителей в моторном
отсеке (описание процедуры снятия
крышки см. в параграфе "Блок
управления моторного отсека".
ИСПОЛНЕНИЯ С
АВТОМАТИЧЕСКОЙ КОРОБКОЙ
ПЕРЕДАЧ "ALFA TCT"
(для исполнений/рынков, где
предусмотрено)
Компоненты коробки передач Alfa TCT
защищены специальными плавкими
предохранителями. Для их замены
обратитесь в сервисный центр Alfa
Romeo.
БЛОКИ ПРЕДОХРАНИТЕЛЕЙ
Предохранители автомобиля
сгруппированы на трехпанелях,
расположенныхв моторном отсеке, на
панели приборов и внутри багажника.Блок предохранителей в моторном
отсеке
Расположен сбоку от аккумулятора
РИС. 83: для доступа к
предохранителям раскрутите винты 1
РИС. 82 и снимите крышку 2.
Номера всехэлектрическихприборов,
соответствующие определенным
предохранителям, нанесены на задней
стороне крышки.
После замены предохранителя
тщательно закройте крышку 2 блока
предохранителей.
82A0K0525C
121

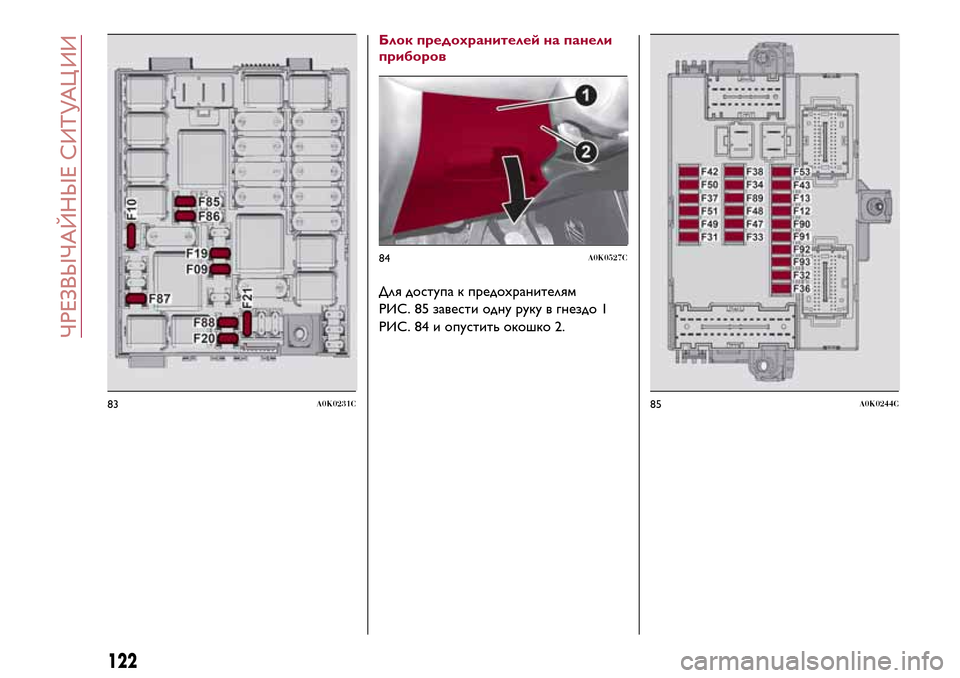

Блок предохранителей на панели
приборов
Для доступа к предохранителям
РИС. 85 завести одну руку в гнездо 1
РИС. 84 и опустить окошко 2.
83A0K0231C
84A0K0527C
85A0K0244C
122
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

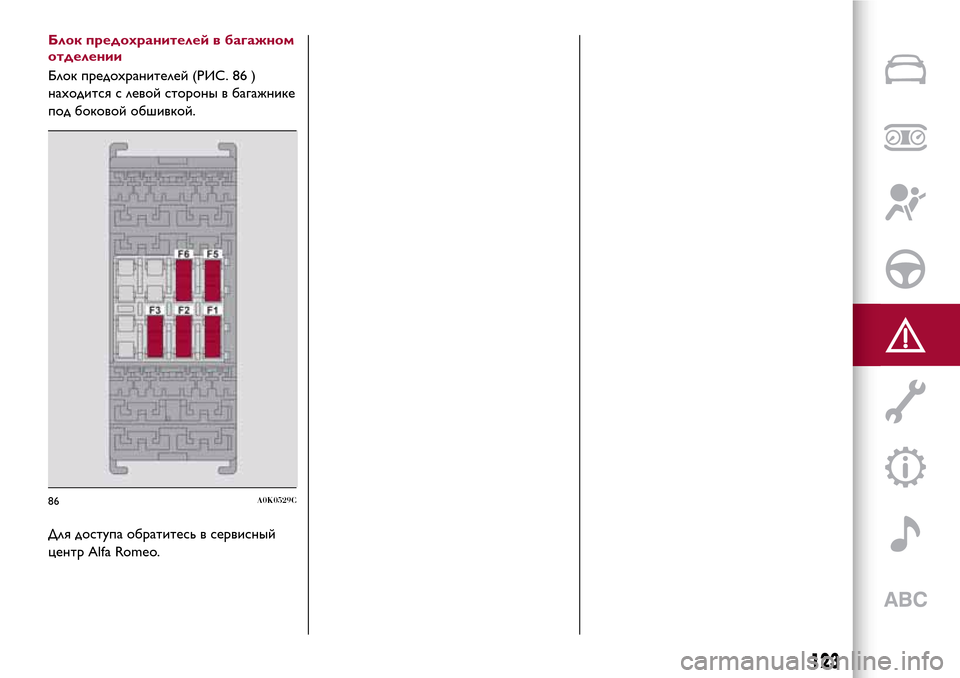

Блок предохранителей в багажном
отделении
Блок предохранителей (РИС. 86 )
находится с левой стороны в багажнике
под боковой обшивкой.
Для доступа обратитесь в сервисный
центр Alfa Romeo.
86A0K0529C
123

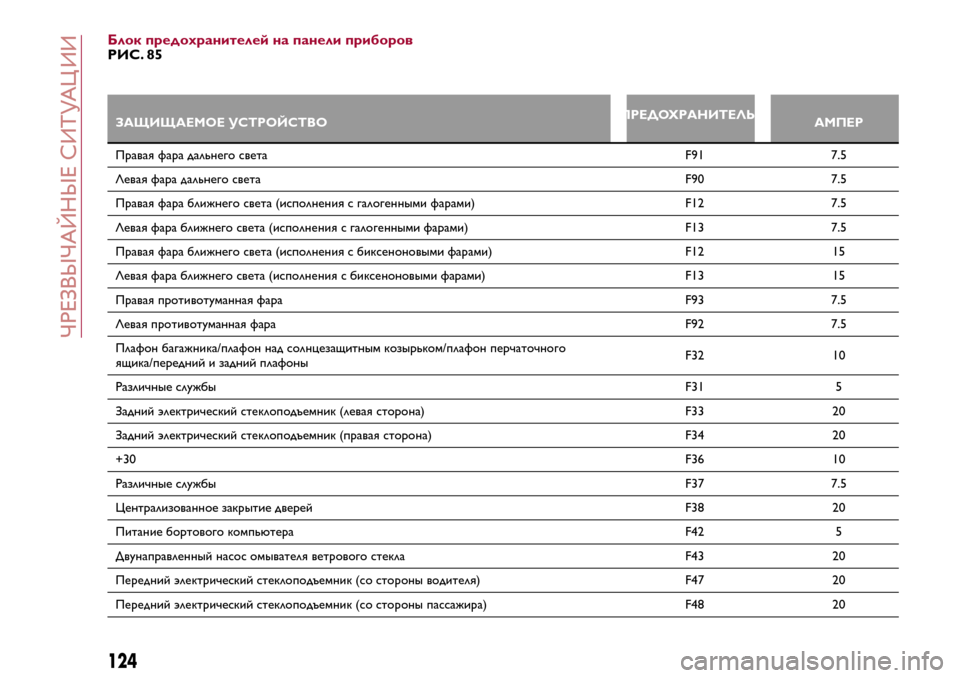

Блок предохранителей на панели приборовРИС. 85
ЗАЩИЩАЕМОЕ УСТРОЙСТВОПРЕДОХРАНИТЕЛЬ
АМПЕР
Правая фара дальнего светаF91 7.5
Левая фара дальнего светаF90 7.5
Правая фара ближнего света (исполнения с галогенными фарами) F12 7.5
Левая фара ближнего света (исполнения с галогенными фарами) F13 7.5
Правая фара ближнего света (исполнения с биксеноновыми фарами) F12 15
Левая фара ближнего света (исполнения с биксеноновыми фарами) F13 15
Правая противотуманная фара F93 7.5
Левая противотуманная фара F92 7.5
Плафон багажника/плафон над солнцезащитным козырьком/плафон перчаточного
ящика/передний и задний плафоныF32 10
Различные службыF31 5
Задний электрический стеклоподъемник (левая сторона) F33 20
Задний электрический стеклоподъемник (правая сторона) F34 20
+30F36 10
Различные службыF37 7.5
Централизованное закрытие дверей F38 20
Питание бортового компьютера F42 5
Двунаправленный насос омывателя ветрового стекла F43 20
Передний электрический стеклоподъемник (со стороны водителя) F47 20
Передний электрический стеклоподъемник (со стороны пассажира) F48 20
124
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

ЗАЩИЩАЕМОЕ УСТРОЙСТВОПРЕДОХРАНИТЕЛЬ
АМПЕР
Различные службыF49 5
Различные службыF50 7.5
Различные службыF51 5
+30F53 7.5
Блок предохранителей в моторном отсекеРИС. 83
ЗАЩИЩАЕМОЕ УСТРОЙСТВОПРЕДОХРАНИТЕЛЬ
АМПЕР
Питание насоса омывателя фар F09 30
Звуковой сигналF10 15
Компрессор системы климат-контроль F19 7.5
Заднее стекло с обогревомF20 30
Топливный насосF21 15
Прикуриватель/электрическая розетка F85 20
Электрическая розетка 12 В в багажнике F86 20
Датчик IBS степени зарядки аккумулятора для системы Start&Stop F87 5
Обогреватели наружныхзеркал F88 7.5
125

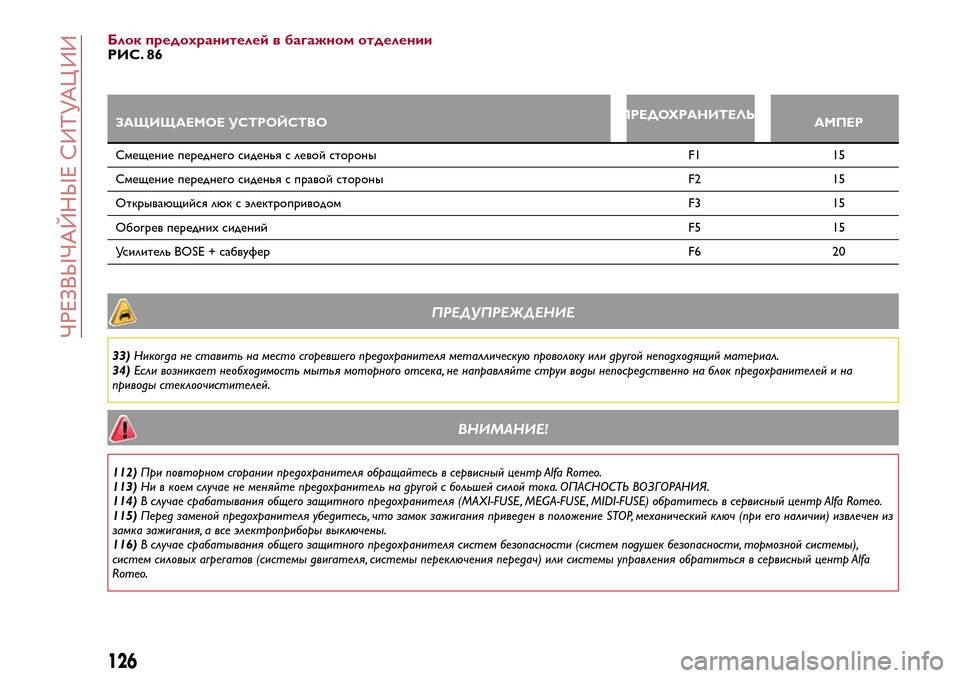

Блок предохранителей в багажном отделенииРИС. 86
ЗАЩИЩАЕМОЕ УСТРОЙСТВОПРЕДОХРАНИТЕЛЬ
АМПЕР
Смещение переднего сиденья с левой стороны F1 15
Смещение переднего сиденья с правой стороны F2 15
Открывающийся люк с электроприводом F3 15
Обогрев переднихсиденийF5 15
Усилитель BOSE + сабвуферF6 20
ПРЕДУПРЕЖДЕНИЕ
33)Никогда не ставить на место сгоревшего предохранителя металлическую проволоку или другой неподходящий материал.
34)Если возникает необходимость мытья моторного отсека, не направляйте струи воды непосредственно на блок предохранителей и на
приводы стеклоочистителей.
ВНИМАНИЕ!
112)При повторном сгорании предохранителя обращайтесь в сервисный центр Alfa Romeo.
113)Ни в коем случае не меняйте предохранитель на другой с большей силой тока. ОПАСНОСТЬ ВОЗГОРАНИЯ.
114)В случае срабатывания общего защитного предохранителя (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) обратитесь в сервисный центр Alfa Romeo.
115)Перед заменой предохранителя убедитесь, что замок зажигания приведен в положение STOP, механический ключ (при его наличии) извлечен из
замка зажигания, а все электроприборы выключены.
116)В случае срабатывания общего защитного предохранителя систем безопасности (систем подушек безопасности, тормозной системы),
систем силовых агрегатов (системы двигателя, системы переключения передач) или системы управления обратиться в сервисный центр Alfa
Romeo.
