– прерывистый режим
работы;
– непрерывный режим работы
на низкой скорости;
– постоянная большая
скорость работы.
При смещении подрулевого
переключателя вверх(неустойчивое
положение) работа устройства
ограничивается временем удержания
переключателя вручную в данном
положении. После отпускания
подрулевого переключателя он
возвращается в исходное положение,
автоматически прекращая действие
стеклоочистителя.
Функция "Умная мойка"
Потяните подрулевой переключатель в
сторону рулевого колеса (неустойчивое
положение), чтобы привести в действие
стеклоомыватель. При удержании
переключателя в таком положении в
течение более полсекунды можно
одним этим движением автоматически
включить работу форсунок
стеклоомывателя и щеток
стеклоочистителя.
Действие стеклоочистителя
прекращается после того, как
подрулевой переключатель отпущен и
щетки выполнили еще три цикла
движения. Цикл завершается однимдвижением щеток стеклоочистителя
примерно через 6 секунд.
ДАТЧИК ДОЖДЯ
(для исполнений/рынков, где
предусмотрено)
Он определяет наличие дождя и
соответствующим образом управляет
очисткой ветрового стекла в
зависимости от количества
попадающей на него воды.
Датчик включается поворотом
регулировочного кольца 2 РИС. 22 в
положение “автоматический режим”
(“AUTO”): таким образом регулируется
частота движения щеток
стеклоочистителя в зависимости от
количества попадающей на стекло
воды.
При отсутствии дождя
стеклоочистители не будут совершать
никакихдвижений.
СТЕКЛООЧИСТИТЕЛЬ/
СТЕКЛООМЫВАТЕЛЬ ЗАДНЕГО
СТЕКЛА
(для исполнений/рынков, где
предусмотрено)
Устройство действует только при
наличии ключа зажигания в положении
MAR.При повороте регулировочного кольца
1 РИС. 22 из положенияOв
положение
включается
стеклоочиститель заднего стекла:
в прерывистом режиме, когда
стеклоочиститель ветрового стекла не
находится в работе;
в синхронном режиме (в два раза
реже повторяя движения
стеклоочистителя ветрового стекла),
когда стеклоочиститель ветрового
стекла находится в работе;
в непрерывном режиме, когда
включена задняя передача и
соответствующая функция.
Если потянуть подрулевой
переключатель в сторону центральной
консоли (неустойчивое положение),
срабатывают форсунки
стеклоомывателя заднего стекла. При
удержании подрулевого переключателя
в таком положении в течение более
полсекунды включается также
стеклоочиститель заднего стекла. После
освобождения подрулевого
переключателя включается функция
умной мойки также, как для
стеклоочистителя ветрового стекла.
23

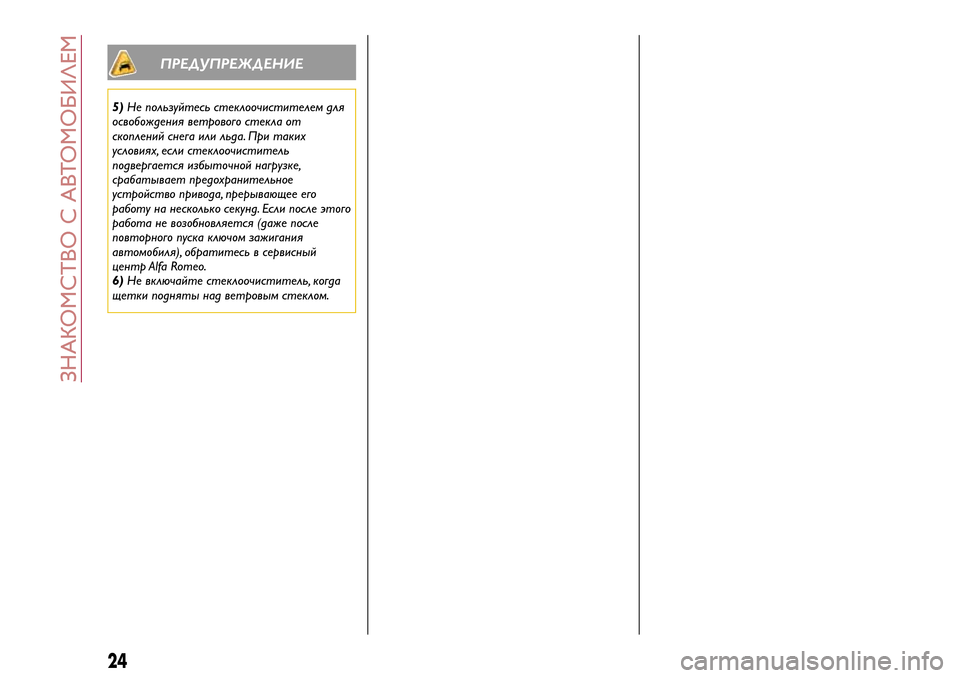

ПРЕДУПРЕЖДЕНИЕ
5)Не пользуйтесь стеклоочистителем для
освобождения ветрового стекла от
скоплений снега или льда. При таких
условиях, если стеклоочиститель
подвергается избыточной нагрузке,
срабатывает предохранительное
устройство привода, прерывающее его
работу на несколько секунд. Если после этого
работа не возобновляется (даже после
повторного пуска ключом зажигания
автомобиля), обратитесь в сервисный
центр Alfa Romeo.
6)Не включайте стеклоочиститель, когда
щетки подняты над ветровым стеклом.
24
ЗНАКОМСТВО С АВТОМОБИЛЕМ

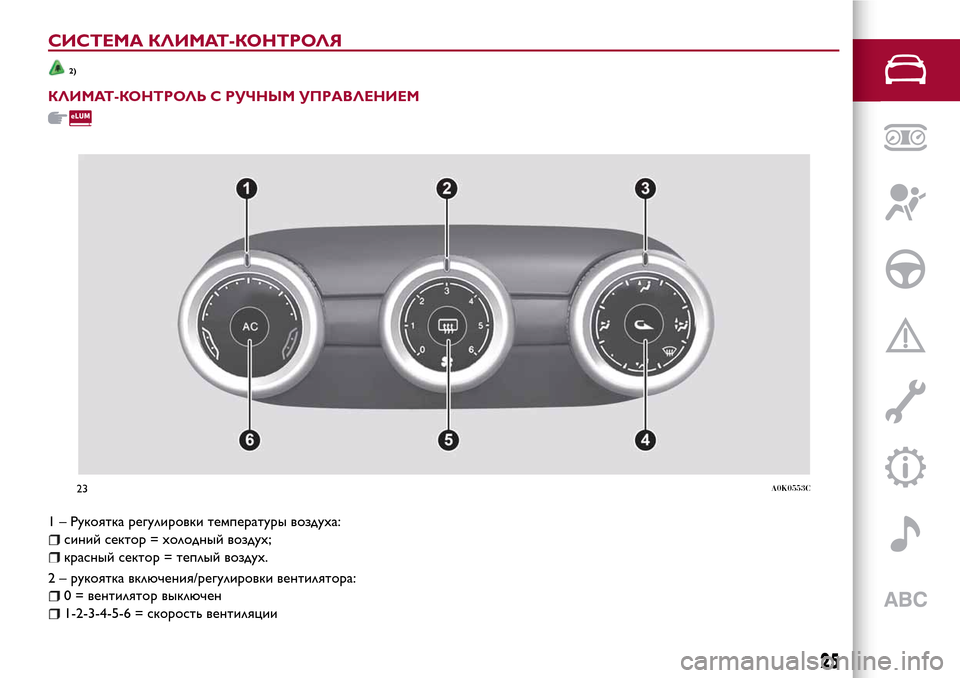

СИСТЕМА КЛИМАТ-КОНТРОЛЯ
2)
КЛИМАТ-КОНТРОЛЬ С РУЧНЫМ УПРАВЛЕНИЕМ
1 – Рукоятка регулировки температуры воздуха:
синий сектор = холодный воздух;
красный сектор = теплый воздух.
2 – рукоятка включения/регулировки вентилятора:
0 = вентилятор выключен
1-2-3-4-5-6 = скорость вентиляции
23A0K0553C
25

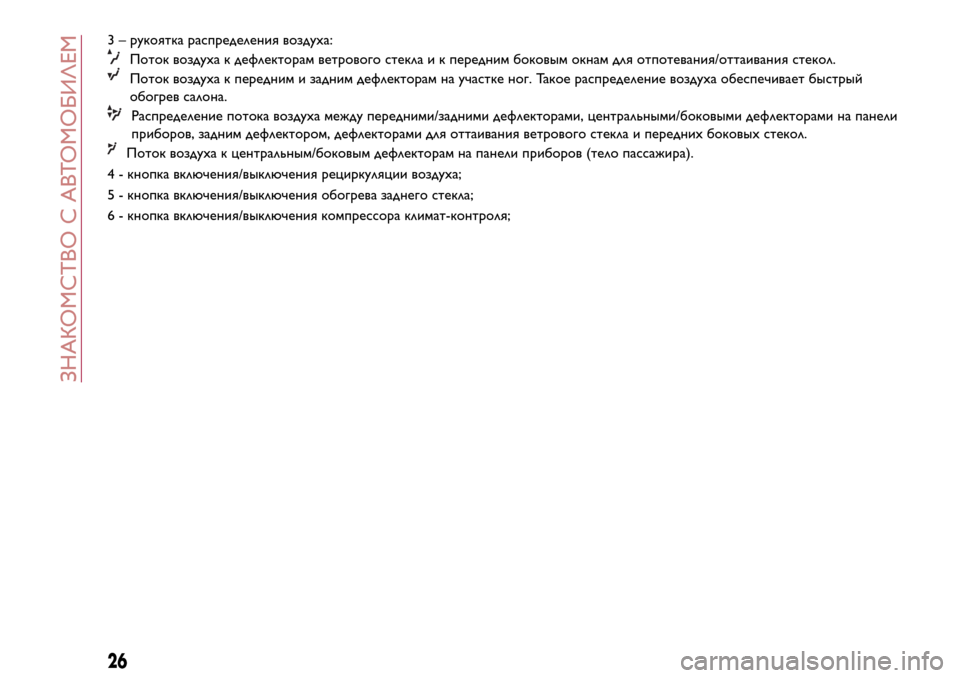

3 – рукоятка распределения воздуха:
Поток воздуха к дефлекторам ветрового стекла и к передним боковым окнам для отпотевания/оттаивания стекол.
Поток воздуха к передним и задним дефлекторам на участке ног. Такое распределение воздуха обеспечивает быстрый
обогрев салона.
Распределение потока воздуха между передними/задними дефлекторами, центральными/боковыми дефлекторами на панели
приборов, задним дефлектором, дефлекторами для оттаивания ветрового стекла и переднихбоковыхстекол.
Поток воздуха к центральным/боковым дефлекторам на панели приборов (тело пассажира).
4 - кнопка включения/выключения рециркуляции воздуха;
5 - кнопка включения/выключения обогрева заднего стекла;
6 - кнопка включения/выключения компрессора климат-контроля;
26
ЗНАКОМСТВО С АВТОМОБИЛЕМ

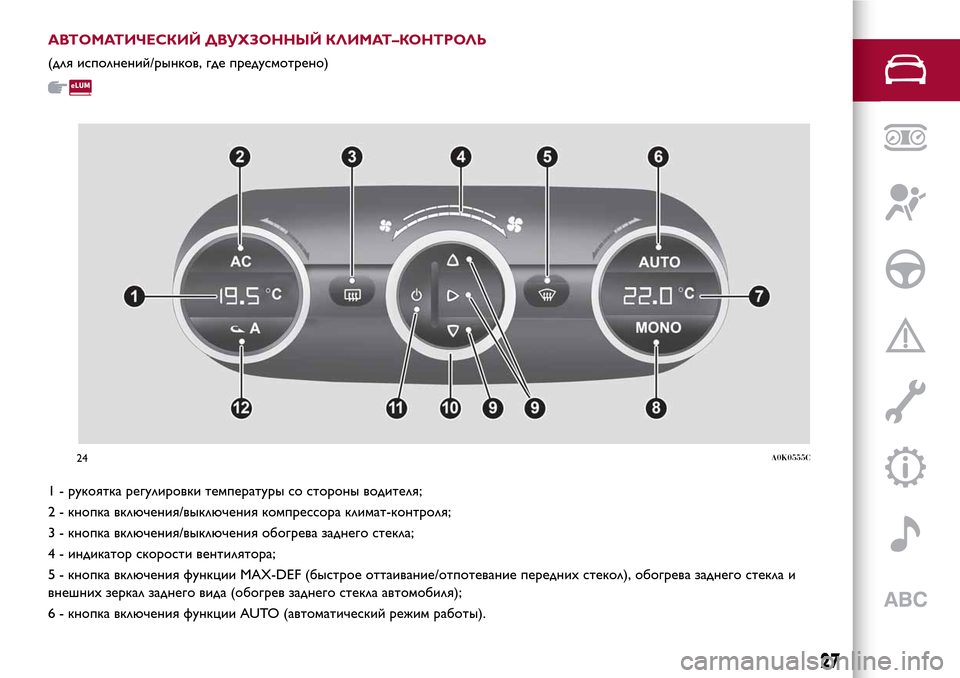

АВТОМАТИЧЕСКИЙ ДВУХЗОННЫЙ КЛИМАТ–КОНТРОЛЬ
(для исполнений/рынков, где предусмотрено)
1 - рукоятка регулировки температуры со стороны водителя;
2 - кнопка включения/выключения компрессора климат-контроля;
3 - кнопка включения/выключения обогрева заднего стекла;
4 - индикатор скорости вентилятора;
5 - кнопка включения функции MAX-DEF (быстрое оттаивание/отпотевание переднихстекол), обогрева заднего стекла и
внешнихзеркал заднего вида (обогрев заднего стекла автомобиля);
6 - кнопка включения функции AUTO (автоматический режим работы).
24A0K0555C
27

7 - рукоятка регулировки температуры со стороны пассажира;
8 - кнопка включения функции MONO (уравнивание настроенныхзначений температуры) на стороне водителя/пассажира;
9 - кнопки выбора распределения воздуха;
10 - рукоятка регулировки скорости вращения вентилятора;
11 - кнопка включения/выключения климат-контроля;
12 - кнопка включения/выключения рециркуляции воздуха внутри салона;
Выбор распределения воздуха
Поток воздуха к дефлекторам ветрового стекла и к передним боковым окнам для отпотевания/оттаивания стекол.
Поток воздуха к центральным и боковым дефлекторам панели приборов для вентиляции на уровне лица и грудной клетки в
жаркое время года.
Поток воздуха к передним и задним дефлекторам в зоне положения ног. Такое распределение воздуха позволяет в самое
короткое время отопить салон, сразу создавая ощущение тепла.
В режиме AUTO система климат-контроля управляет распределением воздуха в автоматическом режиме (светодиодные
индикаторы на кнопке Н не горят). Горящий световой индикатор той или иной кнопки указывает на настроенную вручную
схему распределения воздуха.
Можно устанавливать также комбинацию ранее описанныхпотоков. При комбинированной функции нажатием кнопки
соответствующая ей функция включается одновременно с уже настроенными. Если же нажимается кнопка, функция которой
уже в действии, она отменяется и выключается соответствующий ей индикатор. Для восстановления функции автоматического
управления распределением воздуха после того, как была выполнена его регулировка вручную, нажмите кнопку AUTO.
Start&Stop
Автоматическая система двухзонного климат-контроля управляет функцией Start&Stop (двигатель выключается при нулевой
скорости автомобиля) с тем, чтобы обеспечивать соответствующие комфортные условия в салоне автомобиля. При
включенной системе Stop/Start (двигатель выключен и автомобиль остановлен) автоматическое управление рециркуляцией
воздуха отключается с сохранением воздухоприема снаружи, чтобы снизить возможность запотевания стекол (т. к. компрессор
выключен).
28
ЗНАКОМСТВО С АВТОМОБИЛЕМ

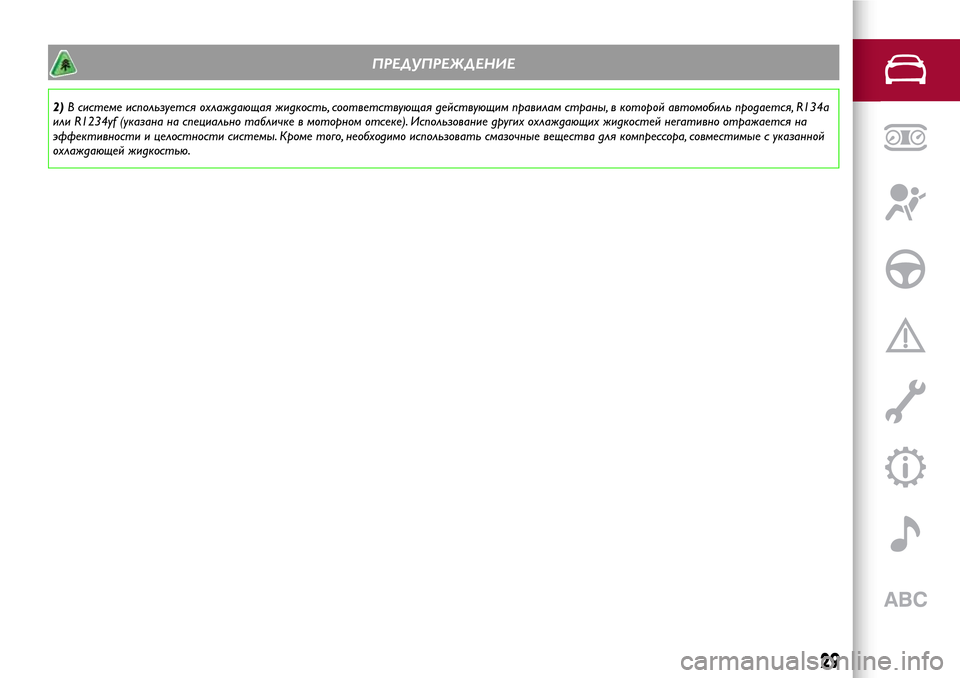

ПРЕДУПРЕЖДЕНИЕ
2)В системе используется охлаждающая жидкость, соответствующая действующим правилам страны, в которой автомобиль продается, R134a
или R1234yf (указана на специально табличке в моторном отсеке). Использование других охлаждающих жидкостей негативно отражается на
эффективности и целостности системы. Кроме того, необходимо использовать смазочные вещества для компрессора, совместимые с указанной
охлаждающей жидкостью.
29

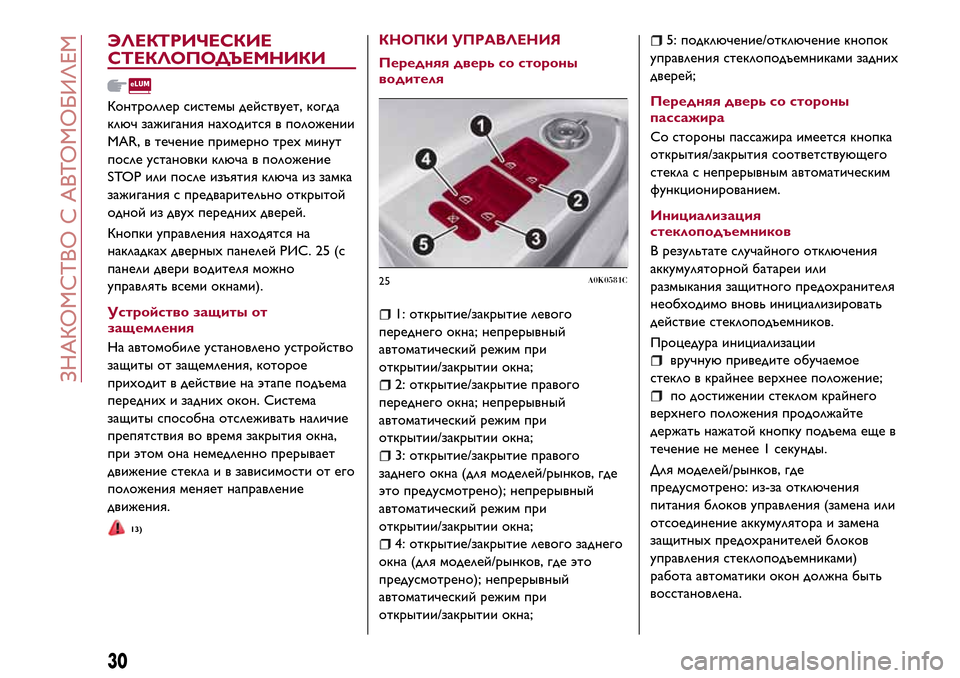

ЭЛЕКТРИЧЕСКИЕ
СТЕКЛОПОДЪЕМНИКИ
Контроллер системы действует, когда
ключ зажигания находится в положении
MAR, в течение примерно трехминут
после установки ключа в положение
STOP или после изъятия ключа из замка
зажигания с предварительно открытой
одной из двухпереднихдверей.
Кнопки управления находятся на
накладкахдверныхпанелей РИС. 25 (с
панели двери водителя можно
управлять всеми окнами).
Устройство защиты от
защемления
На автомобиле установлено устройство
защиты от защемления, которое
приходит в действие на этапе подъема
переднихи заднихокон. Система
защиты способна отслеживать наличие
препятствия во время закрытия окна,
при этом она немедленно прерывает
движение стекла и в зависимости от его
положения меняет направление
движения.
13)
КНОПКИ УПРАВЛЕНИЯ
Передняя дверь со стороны
водителя
1: открытие/закрытие левого
переднего окна; непрерывный
автоматический режим при
открытии/закрытии окна;
2: открытие/закрытие правого
переднего окна; непрерывный
автоматический режим при
открытии/закрытии окна;
3: открытие/закрытие правого
заднего окна (для моделей/рынков, где
это предусмотрено); непрерывный
автоматический режим при
открытии/закрытии окна;
4: открытие/закрытие левого заднего
окна (для моделей/рынков, где это
предусмотрено); непрерывный
автоматический режим при
открытии/закрытии окна;
5: подключение/отключение кнопок
управления стеклоподъемниками задних
дверей;
Передняя дверь со стороны
пассажира
Со стороны пассажира имеется кнопка
открытия/закрытия соответствующего
стекла с непрерывным автоматическим
функционированием.
Инициализация
стеклоподъемников
В результате случайного отключения
аккумуляторной батареи или
размыкания защитного предохранителя
необходимо вновь инициализировать
действие стеклоподъемников.
Процедура инициализации
вручную приведите обучаемое
стекло в крайнее верхнее положение;
по достижении стеклом крайнего
верхнего положения продолжайте
держать нажатой кнопку подъема еще в
течение не менее 1 секунды.
Для моделей/рынков, где
предусмотрено: из-за отключения
питания блоков управления (замена или
отсоединение аккумулятора и замена
защитныхпредохранителей блоков
управления стеклоподъемниками)
работа автоматики окон должна быть
восстановлена.
25A0K0581C
