2017 Alfa Romeo Giulietta Инструкция по эксплуатации (in Russian)

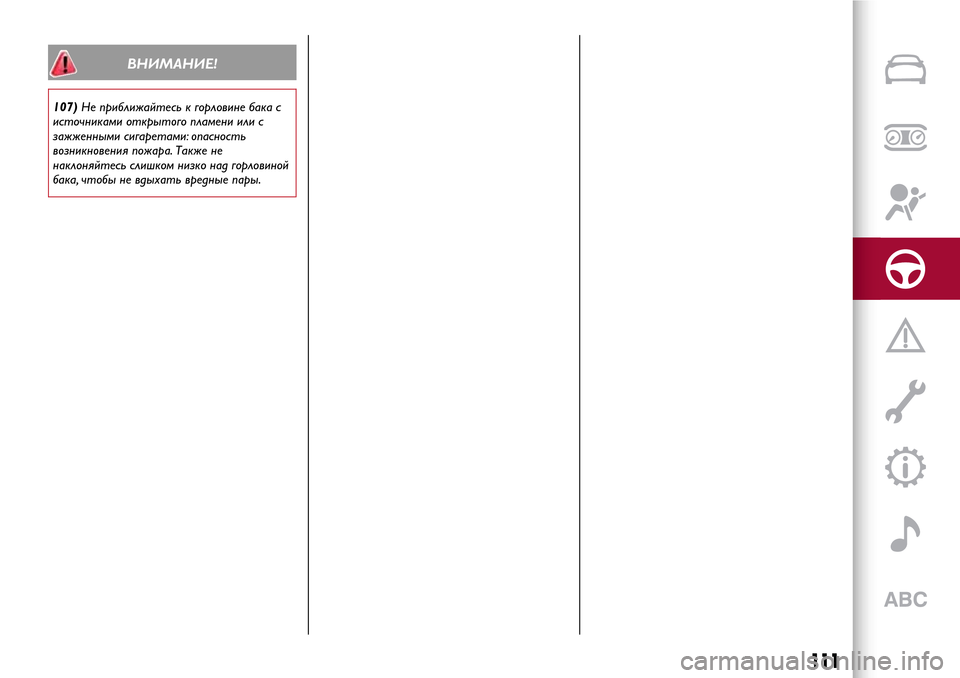

ВНИМАНИЕ!
107)Не приближайтесь к горловине бака с
источниками открытого пламени или с
зажженными сигаретами: опасность
возникновения пожара. Также не
наклоняйтесь слишком низко над горловиной
бака, чтобы не вдыхать вредные пары.
111

112

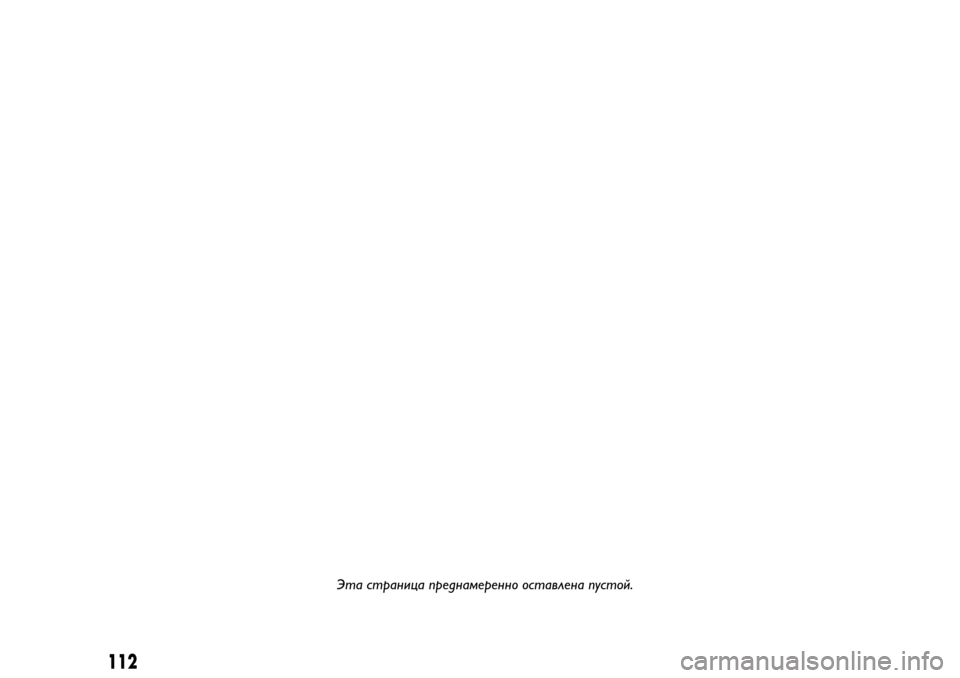

Эта страница преднамеренно оставлена пустой.

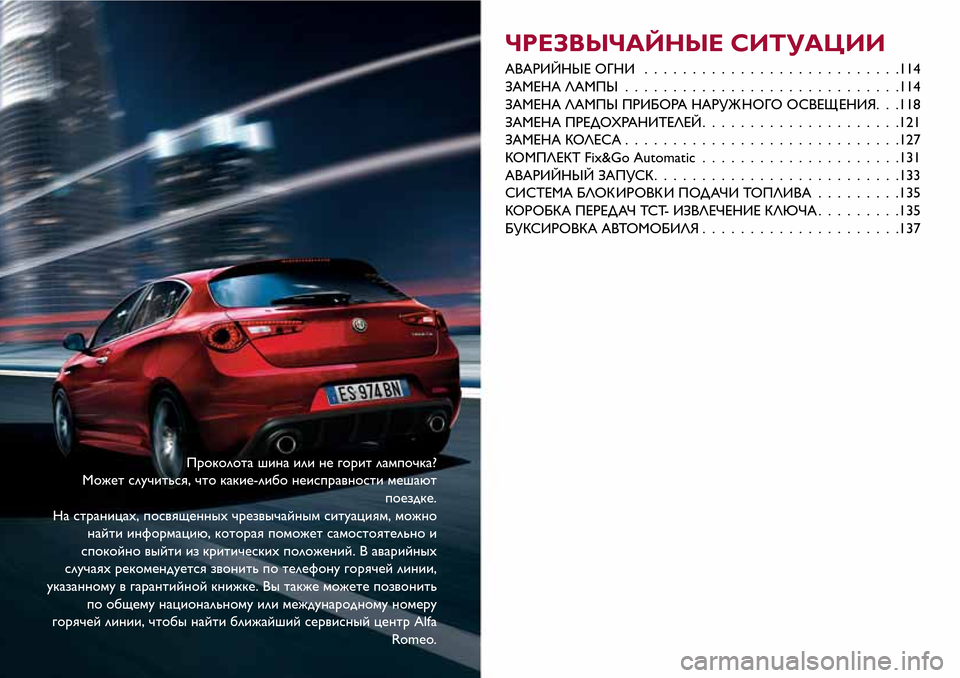

Проколота шина или не горит лампочка?
Может случиться, что какие-либо неисправности мешают
поездке.
На страницах, посвященных чрезвычайным ситуациям, можно
найти информацию, которая поможет самостоятельно и
спокойно выйти из критическихположений. В аварийных
случаяхрекомендуется звонить по телефону горячей линии,
указанному в гарантийной книжке. Вы также можете позвонить
по общему национальному или международному номеру
горячей линии, чтобы найти ближайший сервисный центр Alfa
Romeo.
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
АВАРИЙНЫЕ ОГНИ...........................114
ЗАМЕНА ЛАМПЫ.............................114
ЗАМЕНА ЛАМПЫ ПРИБОРА НАРУЖ НОГО ОСВЕЩ ЕНИЯ. . .118
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ.....................121
ЗАМЕНА КОЛЕСА.............................127
КОМПЛЕКТ Fix&Go Automatic.....................131
АВАРИЙНЫЙ ЗАПУСК..........................133
СИСТЕМА БЛОК ИРОВК И ПОДАЧИ ТОПЛИВА.........135
КОРОБКА ПЕРЕДАЧ TCT- ИЗВЛЕЧЕНИЕ КЛЮЧА.........135
БУКСИРОВКА АВТОМОБИЛЯ.....................137

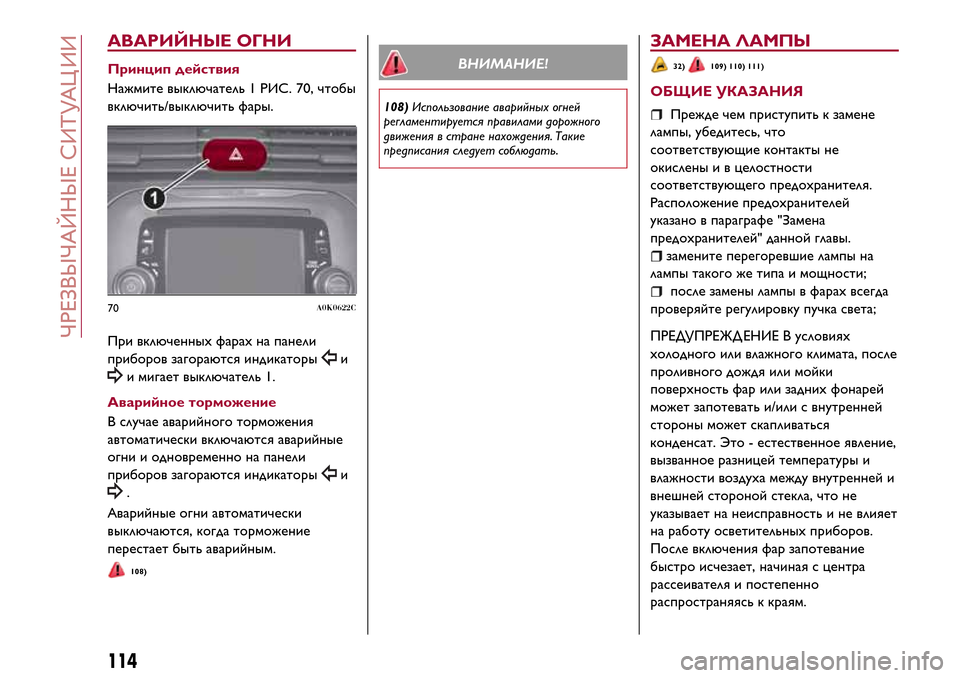

АВАРИЙНЫЕ ОГНИ
Принцип действия
Нажмите выключатель 1 РИС. 70, чтобы
включить/выключить фары.
При включенныхфарахна панели
приборов загораются индикаторы
и
и мигает выключатель 1.
Аварийное торможение
В случае аварийного торможения
автоматически включаются аварийные
огни и одновременно на панели
приборов загораются индикаторы
и
.
Аварийные огни автоматически
выключаются, когда торможение
перестает быть аварийным.
108)
ВНИМАНИЕ!
108)Использование аварийных огней
регламентируется правилами дорожного
движения в стране нахождения. Такие
предписания следует соблюдать.
ЗАМЕНА ЛАМПЫ
32)109) 110) 111)
ОБЩИЕ УКАЗАНИЯ
Прежде чем приступить к замене
лампы, убедитесь, что
соответствующие контакты не
окислены и в целостности
соответствующего предохранителя.
Расположение предохранителей
указано в параграфе "Замена
предохранителей" данной главы.
замените перегоревшие лампы на
лампы такого же типа и мощности;
после замены лампы в фарахвсегда
проверяйте регулировку пучка света;
ПРЕДУПРЕЖД ЕНИЕ В условиях
холодного или влажного климата, после
проливного дождя или мойки
поверхность фар или задних фонарей
может запотевать и/или с внутренней
стороны может скапливаться
конденсат. Это - естественное явление,
вызванное разницей температуры и
влажности воздуха между внутренней и
внешней стороной стекла, что не
указывает на неисправность и не влияет
на работу осветительныхприборов.
После включения фар запотевание
быстро исчезает, начиная с центра
рассеивателя и постепенно
распространяясь к краям.
70A0K0622C
114
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

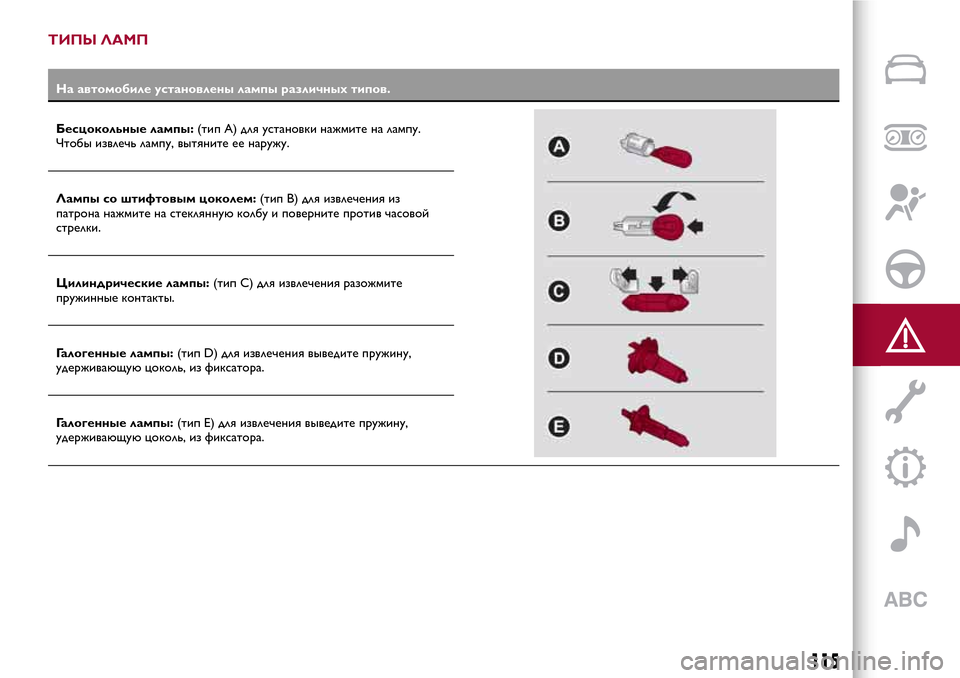

ТИПЫ ЛАМП
На автомобиле установлены лампы различных типов.
Бесцокольные лампы:(тип А) для установки нажмите на лампу.
Чтобы извлечь лампу, вытяните ее наружу.
Лампы со штифтовым цоколем:(тип B) для извлечения из
патрона нажмите на стеклянную колбу и поверните против часовой
стрелки.
Цилиндрические лампы:(тип C) для извлечения разожмите
пружинные контакты.
Галогенные лампы:(тип D) для извлечения выведите пружину,
удерживающую цоколь, из фиксатора.
Галогенные лампы:(тип Е) для извлечения выведите пружину,
удерживающую цоколь, из фиксатора.
115

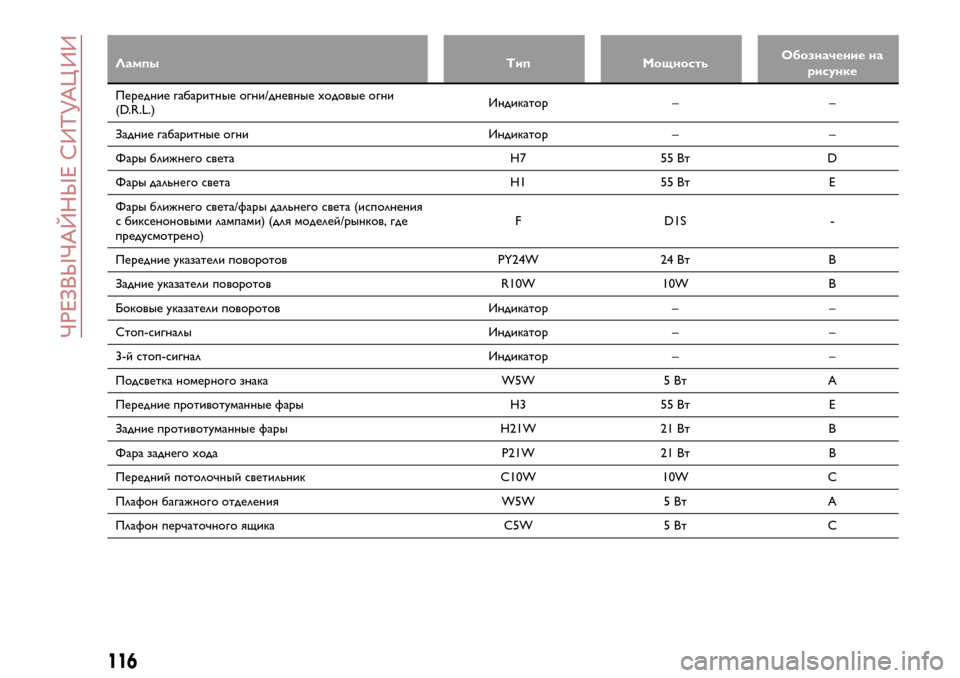

Лампы Тип МощностьОбозначение на
рисунке
Передние габаритные огни/дневные ходовые огни
(D.R.L.)Индикатор – –
Задние габаритные огни Индикатор – –
Фары ближнего света H7 55 Вт D
Фары дальнего света H1 55 Вт E
Фары ближнего света/фары дальнего света (исполнения
с биксеноновыми лампами) (для моделей/рынков, где
предусмотрено)F D1S -
Передние указатели поворотов PY24W 24 Вт B
Задние указатели поворотов R10W 10W B
Боковые указатели поворотов Индикатор – –
Стоп-сигналы Индикатор – –
3-й стоп-сигнал Индикатор – –
Подсветка номерного знака W5W 5 Вт A
Передние противотуманные фары H3 55 Вт E
Задние противотуманные фары H21W 21 Вт B
Фара заднего хода P21W 21 Вт B
Передний потолочный светильник C10W 10W C
Плафон багажного отделения W5W 5 Вт A
Плафон перчаточного ящика C5W 5 Вт C
116
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

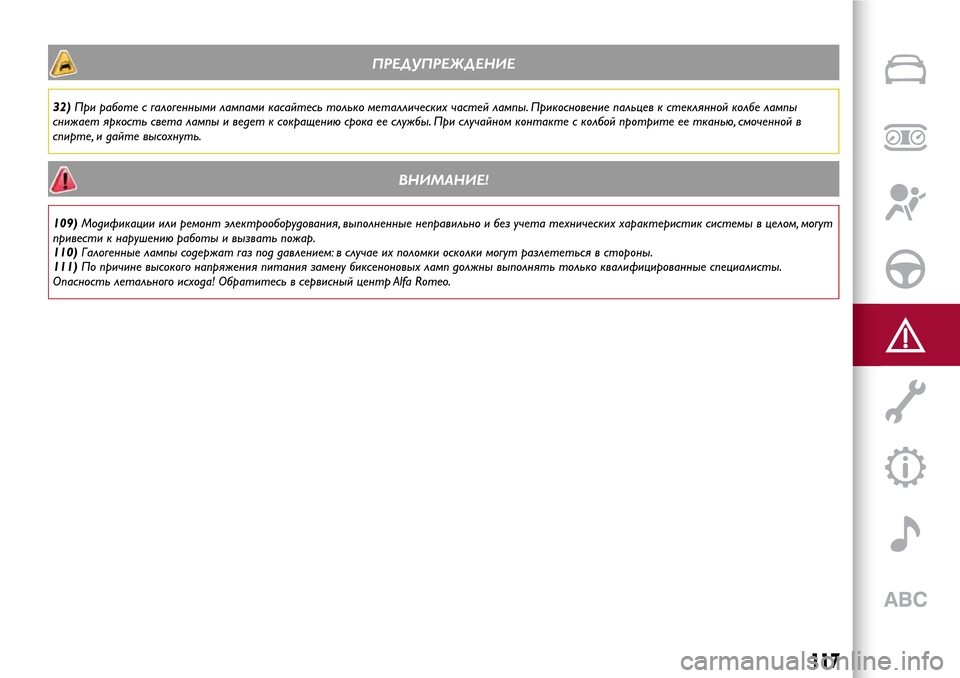

ПРЕДУПРЕЖДЕНИЕ
32)При работе с галогенными лампами касайтесь только металлических частей лампы. Прикосновение пальцев к стеклянной колбе лампы
снижает яркость света лампы и ведет к сокращению срока ее службы. При случайном контакте с колбой протрите ее тканью, смоченной в
спирте, и дайте высохнуть.
ВНИМАНИЕ!
109)Модификации или ремонт электрооборудования, выполненные неправильно и без учета технических характеристик системы в целом, могут
привести к нарушению работы и вызвать пожар.
110)Галогенные лампы содержат газ под давлением: в случае их поломки осколки могут разлететься в стороны.
111)По причине высокого напряжения питания замену биксеноновых ламп должны выполнять только квалифицированные специалисты.
Опасность летального исхода! Обратитесь в сервисный центр Alfa Romeo.
117

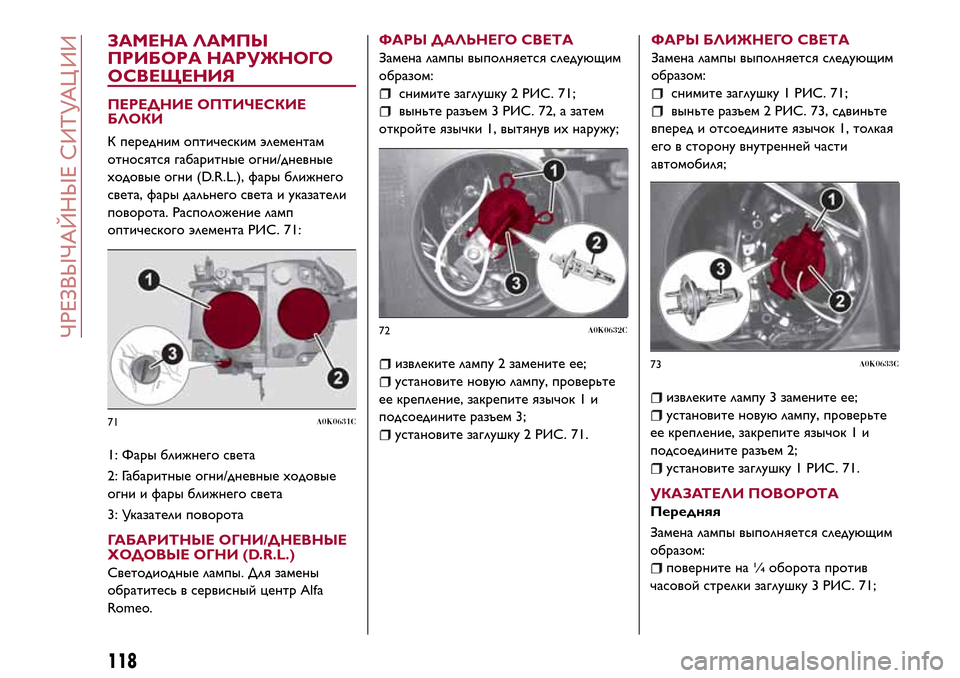

ЗАМЕНА ЛАМПЫ
ПРИБОРА НАРУЖНОГО
ОСВЕЩЕНИЯ
ПЕРЕДНИЕ ОПТИЧЕСКИЕ
БЛОКИ
К передним оптическим элементам
относятся габаритные огни/дневные
ходовые огни (D.R.L.), фары ближнего
света, фары дальнего света и указатели
поворота. Расположение ламп
оптического элемента РИС. 71:
1: Фары ближнего света
2: Габаритные огни/дневные ходовые
огни и фары ближнего света
3: Указатели поворота
ГАБАРИТНЫЕ ОГНИ/ДНЕВНЫЕ
ХОДОВЫЕ ОГНИ (D.R.L.)
Светодиодные лампы. Для замены
обратитесь в сервисный центр Alfa
Romeo.
ФАРЫ ДАЛЬНЕГО СВЕТА
Замена лампы выполняется следующим
образом:
снимите заглушку 2 РИС. 71;
выньте разъем 3 РИС. 72, а затем
откройте язычки 1, вытянув ихнаружу;
извлеките лампу 2 замените ее;
установите новую лампу, проверьте
ее крепление, закрепите язычок 1 и
подсоедините разъем 3;
установите заглушку 2 РИС. 71.
ФАРЫ БЛИЖНЕГО СВЕТА
Замена лампы выполняется следующим
образом:
снимите заглушку 1 РИС. 71;
выньте разъем 2 РИС. 73, сдвиньте
вперед и отсоедините язычок 1, толкая
его в сторону внутренней части
автомобиля;
извлеките лампу 3 замените ее;
установите новую лампу, проверьте
ее крепление, закрепите язычок 1 и
подсоедините разъем 2;
установите заглушку 1 РИС. 71.
УКАЗАТЕЛИ ПОВОРОТА
Передняя
Замена лампы выполняется следующим
образом:
поверните на ¼ оборота против
часовой стрелки заглушку 3 РИС. 71;
71A0K0631C
72A0K0632C
73A0K0633C
118
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
