2017 Alfa Romeo Giulietta Инструкция по эксплуатации (in Russian)

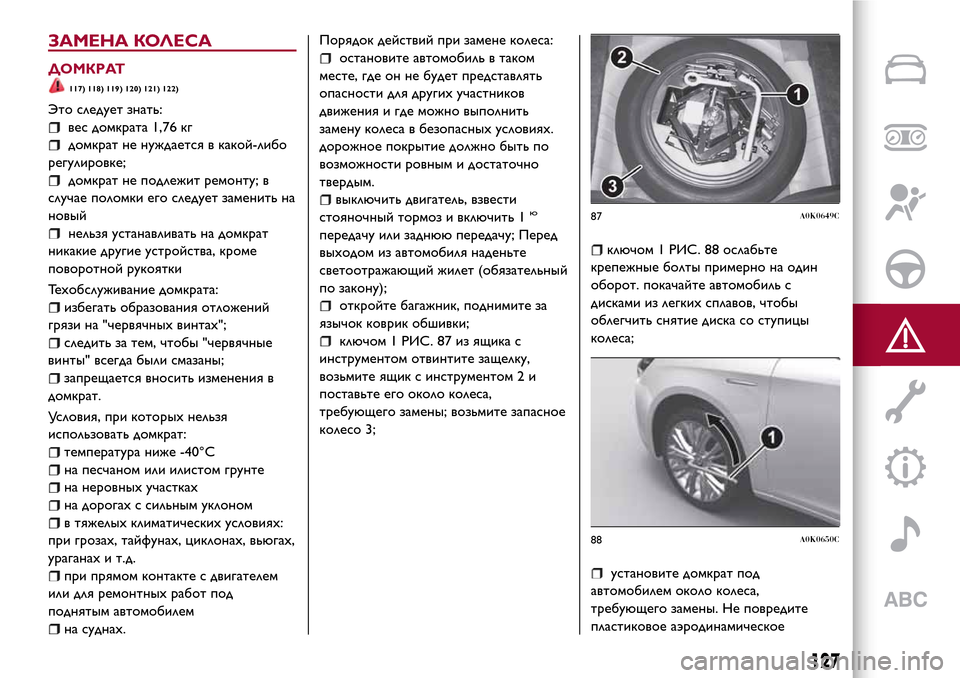

ЗАМЕНА КОЛЕСА
ДОМКРАТ
117) 118) 119) 120) 121) 122)
Это следует знать:
вес домкрата 1,76 кг
домкрат не нуждается в какой-либо
регулировке;
домкрат не подлежит ремонту; в
случае поломки его следует заменить на
новый
нельзя устанавливать на домкрат
никакие другие устройства, кроме
поворотной рукоятки
Техобслуживание домкрата:
избегать образования отложений
грязи на "червячныхвинтах";
следить за тем, чтобы "червячные
винты" всегда были смазаны;
запрещается вносить изменения в
домкрат.
Условия, при которыхнельзя
использовать домкрат:
температура ниже -40°C
на песчаном или илистом грунте
на неровныхучастках
на дорогахс сильным уклоном
в тяжелыхклиматическихусловиях:
при грозах, тайфунах, циклонах, вьюгах,
ураганахи т.д.
при прямом контакте с двигателем
или для ремонтныхработ под
поднятым автомобилем
на суднах.Порядок действий при замене колеса:
остановите автомобиль в таком
месте, где он не будет представлять
опасности для другихучастников
движения и где можно выполнить
замену колеса в безопасныхусловиях.
дорожное покрытие должно быть по
возможности ровным и достаточно
твердым.
выключить двигатель, взвести
стояночный тормоз и включить 1ю
передачу или заднюю передачу; Перед
выходом из автомобиля наденьте
светоотражающий жилет (обязательный
по закону);
откройте багажник, поднимите за
язычок коврик обшивки;
ключом 1 РИС. 87 из ящика с
инструментом отвинтите защелку,
возьмите ящик с инструментом 2 и
поставьте его около колеса,
требующего замены; возьмите запасное
колесо 3;
ключом 1 РИС. 88 ослабьте
крепежные болты примерно на один
оборот. покачайте автомобиль с
дисками из легкихсплавов, чтобы
облегчить снятие диска со ступицы
колеса;
установите домкрат под
автомобилем около колеса,
требующего замены. Не повредите
пластиковое аэродинамическое
87A0K0649C
88A0K0650C
127

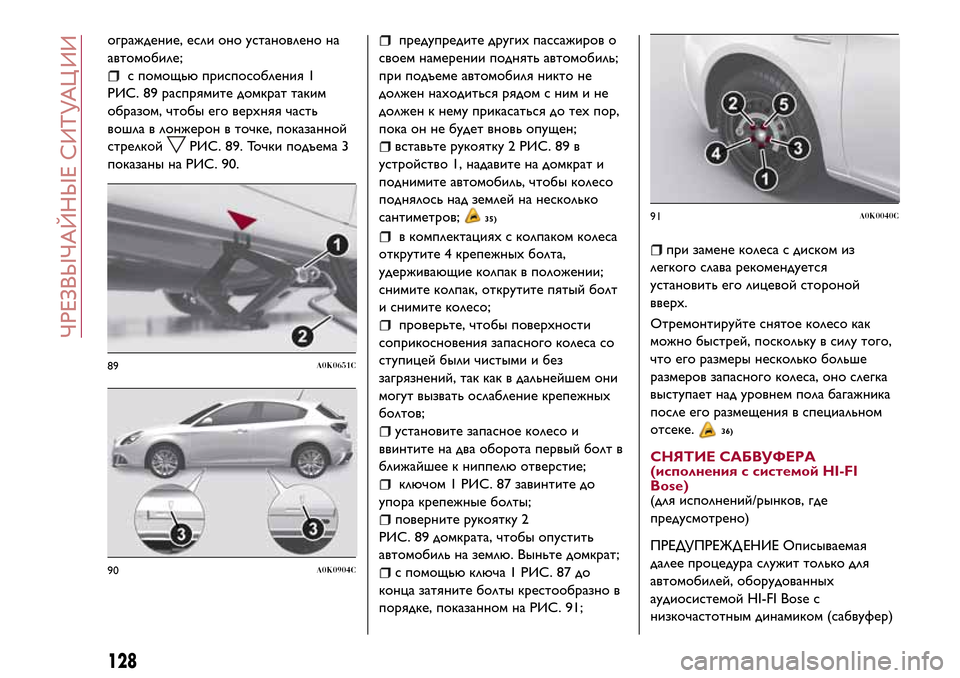

ограждение, если оно установлено на
автомобиле;
с помощью приспособления 1
РИС. 89 распрямите домкрат таким
образом, чтобы его верхняя часть
вошла в лонжерон в точке, показанной
стрелкой
РИС. 89. Точки подъема 3
показаны на РИС. 90.
предупредите другихпассажиров о
своем намерении поднять автомобиль;
при подъеме автомобиля никто не
должен находиться рядом с ним и не
должен к нему прикасаться до техпор,
пока он не будет вновь опущен;
вставьте рукоятку 2 РИС. 89 в
устройство 1, надавите на домкрат и
поднимите автомобиль, чтобы колесо
поднялось над землей на несколько
сантиметров;
35)
в комплектацияхс колпаком колеса
открутите 4 крепежныхболта,
удерживающие колпак в положении;
снимите колпак, открутите пятый болт
и снимите колесо;
проверьте, чтобы поверхности
соприкосновения запасного колеса со
ступицей были чистыми и без
загрязнений, так как в дальнейшем они
могут вызвать ослабление крепежных
болтов;
установите запасное колесо и
ввинтите на два оборота первый болт в
ближайшее к ниппелю отверстие;
ключом 1 РИС. 87 завинтите до
упора крепежные болты;
поверните рукоятку 2
РИС. 89 домкрата, чтобы опустить
автомобиль на землю. Выньте домкрат;
с помощью ключа 1 РИС. 87 до
конца затяните болты крестообразно в
порядке, показанном на РИС. 91;
при замене колеса с диском из
легкого слава рекомендуется
установить его лицевой стороной
вверх.
Отремонтируйте снятое колесо как
можно быстрей, поскольку в силу того,
что его размеры несколько больше
размеров запасного колеса, оно слегка
выступает над уровнем пола багажника
после его размещения в специальном
отсеке.
36)
СНЯТИЕ САБВУФЕРА
(исполнения с системой HI-FI
Bose)
(для исполнений/рынков, где
предусмотрено)
ПРЕДУПРЕЖД ЕНИЕ Описываемая
далее процедура служит только для
автомобилей, оборудованных
аудиосистемой HI-FI Bose с
низкочастотным динамиком (сабвуфер)
89A0K0651C
90A0K0904C
91A0K0040C
128
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

(для моделей/рынков, где
предусмотрено)
Сабвуфер и аварийное колесо
В такихавтомобиляхинструмент для
замены колеса находится в
специальном ящике, расположенном с
левой стороны багажника (см.
РИС. 92 ).
Домкрат находится в кармане также с
левой стороны багажника.
Чтобы снять сабвуфер, действуйте
следующим образом:
откройте багажник, поднимите за
язычок коврик обшивки и снимите
прокладку грузового отсека;
отвинтите фиксатор 1 РИС. 93,
отсоедините установочную пружину 2
кабеля и поднимите сабвуфер;
положите сабвуфер около багажника
и возьмите запасное колесо;
выполните замену колеса в
соответствии с приведенным выше
описанием.
По завершении операции:
установите на место сабвуфер (см.
указания на клейкой этикетке,
закрепленной на самом сабвуфере),
чтобы положение надписи BOSE
позволяло правильно ее читать;
правильно разместите провод
сабвуфера, чтобы его не пережать.
Затем присоедините пружину 2 и
завинтите фиксатор 1. Положите на
свое место прокладку
РИС. 92 грузового отсека и опустите
коврик обшивки.Сабвуфер и комплект Fix&Go
Automatic
Чтобы достать комплект Kit Fix&Go
Automatic:
откройте багажник, поднимите за
язычок коврик обшивки;
возьмите комплект Kit Fix&Go
Automatic, находящийся с левой
стороны багажника (см. РИС. 94 );
подкачайте колесо (см. параграф Kit
Fix&Go Automatic).
ПРЕДУПРЕЖД ЕНИЕ В случае
необходимости выньте из багажника
сабвуфер, затем поставьте его на место
в соответствии с указаниями на клейкой
этикетке РИС. 94, закрепленной на
верхней стороне самого сабвуфера.
92A0K0235C
93A0K0654C
94A0K0178C
129

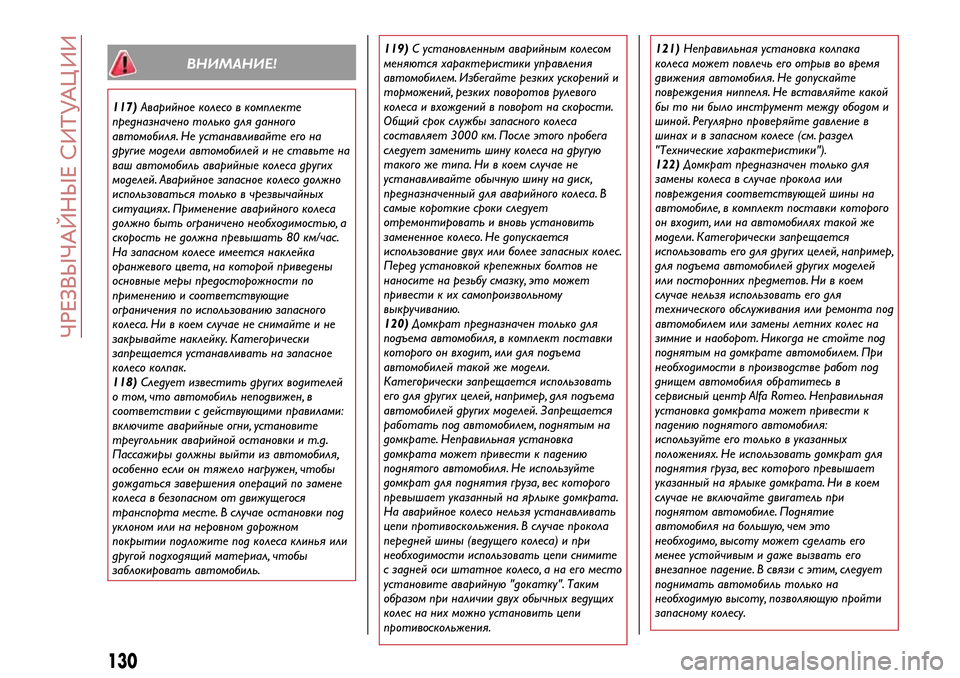

ВНИМАНИЕ!
117)Аварийное колесо в комплекте
предназначено только для данного
автомобиля. Не устанавливайте его на
другие модели автомобилей и не ставьте на
ваш автомобиль аварийные колеса других
моделей. Аварийное запасное колесо должно
использоваться только в чрезвычайных
ситуациях. Применение аварийного колеса
должно быть ограничено необходимостью, а
скорость не должна превышать 80 км/час.
На запасном колесе имеется наклейка
оранжевого цвета, на которой приведены
основные меры предосторожности по
применению и соответствующие
ограничения по использованию запасного
колеса. Ни в коем случае не снимайте и не
закрывайте наклейку. Категорически
запрещается устанавливать на запасное
колесо колпак.
118)Следует известить других водителей
о том, что автомобиль неподвижен, в
соответствии с действующими правилами:
включите аварийные огни, установите
треугольник аварийной остановки и т.д.
Пассажиры должны выйти из автомобиля,
особенно если он тяжело нагружен, чтобы
дождаться завершения операций по замене
колеса в безопасном от движущегося
транспорта месте. В случае остановки под
уклоном или на неровном дорожном
покрытии подложите под колеса клинья или
другой подходящий материал, чтобы
заблокировать автомобиль.119)С установленным аварийным колесом
меняются характеристики управления
автомобилем. Избегайте резких ускорений и
торможений, резких поворотов рулевого
колеса и вхождений в поворот на скорости.
Общий срок службы запасного колеса
составляет 3000 км. После этого пробега
следует заменить шину колеса на другую
такого же типа. Ни в коем случае не
устанавливайте обычную шину на диск,
предназначенный для аварийного колеса. В
самые короткие сроки следует
отремонтировать и вновь установить
замененное колесо. Не допускается
использование двух или более запасных колес.
Перед установкой крепежных болтов не
наносите на резьбу смазку, это может
привести к их самопроизвольному
выкручиванию.
120)Домкрат предназначен только для
подъема автомобиля, в комплект поставки
которого он входит, или для подъема
автомобилей такой же модели.
Категорически запрещается использовать
его для других целей, например, для подъема
автомобилей других моделей. Запрещается
работать под автомобилем, поднятым на
домкрате. Неправильная установка
домкрата может привести к падению
поднятого автомобиля. Не используйте
домкрат для поднятия груза, вес которого
превышает указанный на ярлыке домкрата.
На аварийное колесо нельзя устанавливать
цепи противоскольжения. В случае прокола
передней шины (ведущего колеса) и при
необходимости использовать цепи снимите
с задней оси штатное колесо, а на его место
установите аварийную "докатку". Таким
образом при наличии двух обычных ведущих
колес на них можно установить цепи
противоскольжения.121)Неправильная установка колпака
колеса может повлечь его отрыв во время
движения автомобиля. Не допускайте
повреждения ниппеля. Не вставляйте какой
бы то ни было инструмент между ободом и
шиной. Регулярно проверяйте давление в
шинах и в запасном колесе (см. раздел
"Технические характеристики").
122)Домкрат предназначен только для
замены колеса в случае прокола или
повреждения соответствующей шины на
автомобиле, в комплект поставки которого
он входит, или на автомобилях такой же
модели. Категорически запрещается
использовать его для других целей, например,
для подъема автомобилей других моделей
или посторонних предметов. Ни в коем
случае нельзя использовать его для
технического обслуживания или ремонта под
автомобилем или замены летних колес на
зимние и наоборот. Никогда не стойте под
поднятым на домкрате автомобилем. При
необходимости в производстве работ под
днищем автомобиля обратитесь в
сервисный центр Alfa Romeo. Неправильная
установка домкрата может привести к
падению поднятого автомобиля:
используйте его только в указанных
положениях. Не использовать домкрат для
поднятия груза, вес которого превышает
указанный на ярлыке домкрата. Ни в коем
случае не включайте двигатель при
поднятом автомобиле. Поднятие
автомобиля на большую, чем это
необходимо, высоту может сделать его
менее устойчивым и даже вызвать его
внезапное падение. В связи с этим, следует
поднимать автомобиль только на
необходимую высоту, позволяющую пройти
запасному колесу.
130
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

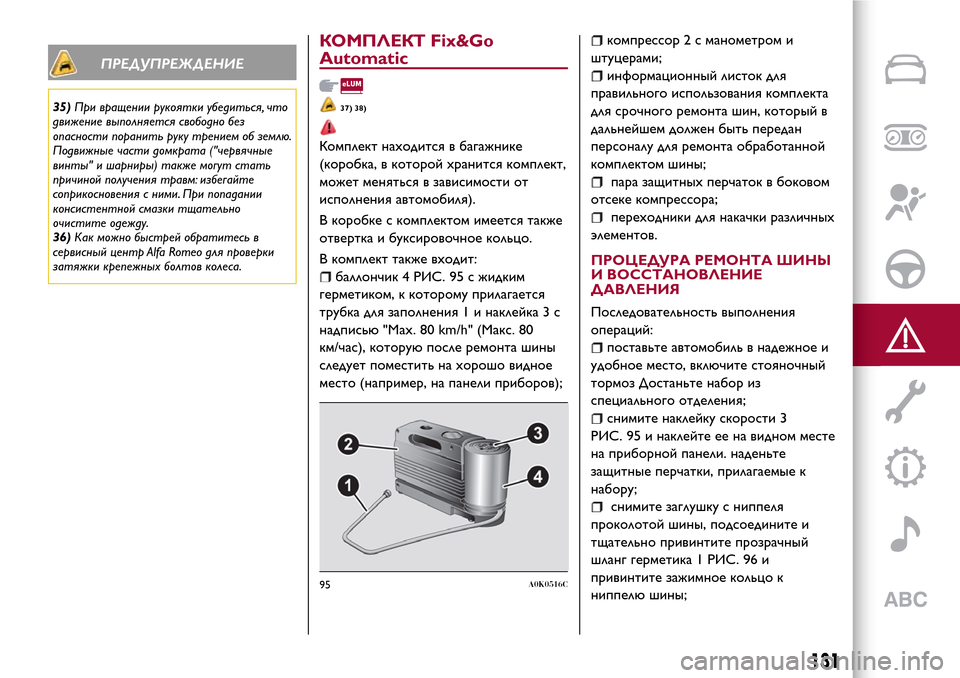

ПРЕДУПРЕЖДЕНИЕ
35)При вращении рукоятки убедиться, что
движение выполняется свободно без
опасности поранить руку трением об землю.
Подвижные части домкрата ("червячные
винты" и шарниры) также могут стать
причиной получения травм: избегайте
соприкосновения с ними. При попадании
консистентной смазки тщательно
очистите одежду.
36)Как можно быстрей обратитесь в
сервисный центр Alfa Romeo для проверки
затяжки крепежных болтов колеса.
КОМПЛЕКТ Fix&Go
Automatic
37) 38)
Комплект находится в багажнике
(коробка, в которой хранится комплект,
может меняться в зависимости от
исполнения автомобиля).
В коробке с комплектом имеется также
отвертка и буксировочное кольцо.
В комплект также входит:
баллончик 4 РИС. 95 с жидким
герметиком, к которому прилагается
трубка для заполнения 1 и наклейка 3 с
надписью "Max. 80 km/h" (Макс. 80
км/час), которую после ремонта шины
следует поместить на хорошо видное
место (например, на панели приборов);
компрессор 2 с манометром и
штуцерами;
информационный листок для
правильного использования комплекта
для срочного ремонта шин, который в
дальнейшем должен быть передан
персоналу для ремонта обработанной
комплектом шины;
пара защитныхперчаток в боковом
отсеке компрессора;
переходники для накачки различных
элементов.
ПРОЦЕДУРА РЕМОНТА ШИНЫ
И ВОССТАНОВЛЕНИЕ
ДАВЛЕНИЯ
Последовательность выполнения
операций:
поставьте автомобиль в надежное и
удобное место, включите стояночный
тормоз Достаньте набор из
специального отделения;
снимите наклейку скорости 3
РИС. 95 и наклейте ее на видном месте
на приборной панели. наденьте
защитные перчатки, прилагаемые к
набору;
снимите заглушку с ниппеля
проколотой шины, подсоедините и
тщательно привинтите прозрачный
шланг герметика 1 РИС. 96 и
привинтите зажимное кольцо к
ниппелю шины;
95A0K0516C
131

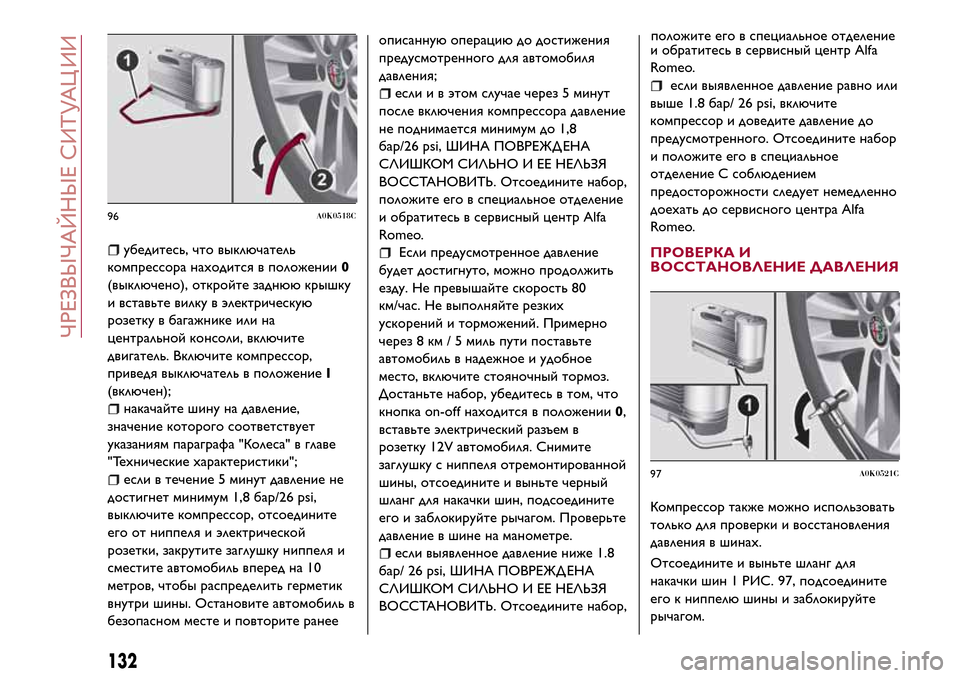

убедитесь, что выключатель
компрессора находится в положении0
(выключено), откройте заднюю крышку
и вставьте вилку в электрическую
розетку в багажнике или на
центральной консоли, включите
двигатель. Включите компрессор,
приведя выключатель в положениеI
(включен);
накачайте шину на давление,
значение которого соответствует
указаниям параграфа "Колеса" в главе
"Технические характеристики";
если в течение 5 минут давление не
достигнет минимум 1,8 бар/26 psi,
выключите компрессор, отсоедините
его от ниппеля и электрической
розетки, закрутите заглушку ниппеля и
сместите автомобиль вперед на 10
метров, чтобы распределить герметик
внутри шины. Остановите автомобиль в
безопасном месте и повторите ранееописанную операцию до достижения
предусмотренного для автомобиля
давления;
если и в этом случае через 5 минут
после включения компрессора давление
не поднимается минимум до 1,8
бар/26 psi, ШИНА ПОВРЕЖД ЕНА
СЛИШКОМ СИЛЬНО И ЕЕ НЕЛЬЗЯ
ВОССТАНОВИТЬ. Отсоедините набор,
положите его в специальное отделение
и обратитесь в сервисный центр Alfa
Romeo.
Если предусмотренное давление
будет достигнуто, можно продолжить
езду. Не превышайте скорость 80
км/час. Не выполняйте резких
ускорений и торможений. Примерно
через 8 км / 5 миль пути поставьте
автомобиль в надежное и удобное
место, включите стояночный тормоз.
Достаньте набор, убедитесь в том, что
кнопка on-off находится в положении0,
вставьте электрический разъем в
розетку 12V автомобиля. Снимите
заглушку с ниппеля отремонтированной
шины, отсоедините и выньте черный
шланг для накачки шин, подсоедините
его и заблокируйте рычагом. Проверьте
давление в шине на манометре.
если выявленное давление ниже 1.8
бар/ 26 psi, ШИНА ПОВРЕЖД ЕНА
СЛИШКОМ СИЛЬНО И ЕЕ НЕЛЬЗЯ
ВОССТАНОВИТЬ. Отсоедините набор,положите его в специальное отделение
и обратитесь в сервисный центр Alfa
Romeo.
если выявленное давление равно или
выше 1.8 бар/ 26 psi, включите
компрессор и доведите давление до
предусмотренного. Отсоедините набор
и положите его в специальное
отделение С соблюдением
предосторожности следует немедленно
доехать до сервисного центра Alfa
Romeo.
ПРОВЕРКА И
ВОССТАНОВЛЕНИЕ ДАВЛЕНИЯ
Компрессор также можно использовать
только для проверки и восстановления
давления в шинах.
Отсоедините и выньте шланг для
накачки шин 1 РИС. 97, подсоедините
его к ниппелю шины и заблокируйте
рычагом.
96A0K0518C
97A0K0521C
132
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

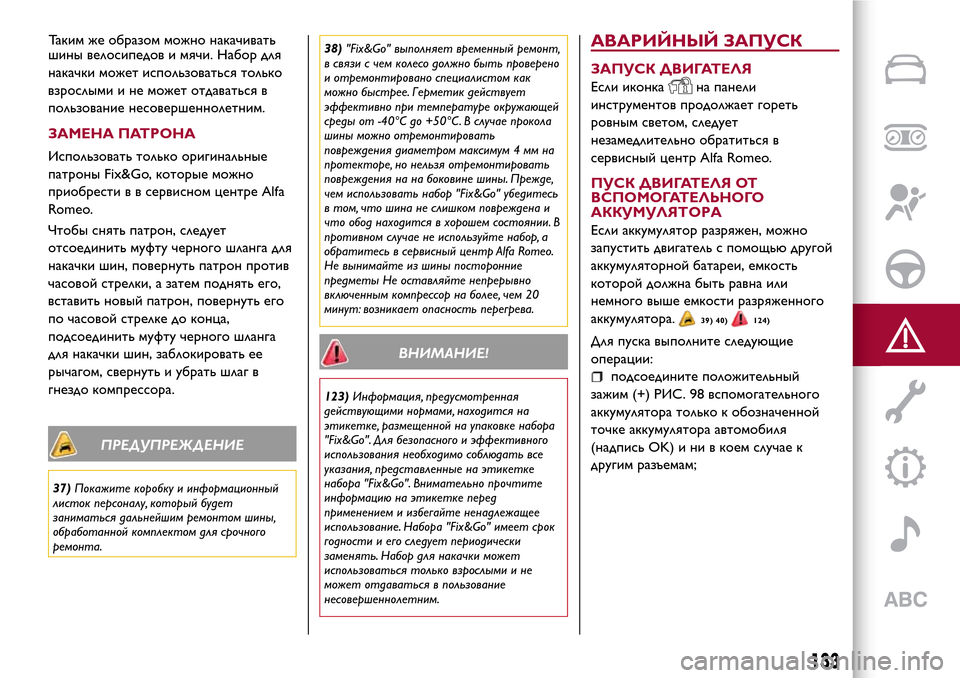

шины велосипедов и мячи. Набор для
накачки может использоваться только
взрослыми и не может отдаваться в
пользование несовершеннолетним.
ЗАМЕНА ПАТРОНА
Использовать только оригинальные
патроны Fix&Go, которые можно
приобрести в в сервисном центре Alfa
Romeo.
Чтобы снять патрон, следует
отсоединить муфту черного шланга для
накачки шин, повернуть патрон против
часовой стрелки, а затем поднять его,
вставить новый патрон, повернуть его
по часовой стрелке до конца,
подсоединить муфту черного шланга
для накачки шин, заблокировать ее
рычагом, свернуть и убрать шлаг в
гнездо компрессора.
ПРЕДУПРЕЖДЕНИЕ
37)Покажите коробку и информационный
листок персоналу, который будет
заниматься дальнейшим ремонтом шины,
обработанной комплектом для срочного
ремонта.38)"Fix&Go" выполняет временный ремонт,
в связи с чем колесо должно быть проверено
и отремонтировано специалистом как
можно быстрее. Герметик действует
эффективно при температуре окружающей
среды от -40°C до +50°C. В случае прокола
шины можно отремонтировать
повреждения диаметром максимум 4 мм на
протекторе, но нельзя отремонтировать
повреждения на на боковине шины. Прежде,
чем использовать набор "Fix&Go" убедитесь
в том, что шина не слишком повреждена и
что обод находится в хорошем состоянии. В
противном случае не используйте набор, а
обратитесь в сервисный центр Alfa Romeo.
Не вынимайте из шины посторонние
предметы Не оставляйте непрерывно
включенным компрессор на более, чем 20
минут: возникает опасность перегрева.
ВНИМАНИЕ!
123)Информация, предусмотренная
действующими нормами, находится на
этикетке, размещенной на упаковке набора
"Fix&Go". Для безопасного и эффективного
использования необходимо соблюдать все
указания, представленные на этикетке
набора "Fix&Go". Внимательно прочтите
информацию на этикетке перед
применением и избегайте ненадлежащее
использование. Набора "Fix&Go" имеет срок
годности и его следует периодически
заменять. Набор для накачки может
использоваться только взрослыми и не
может отдаваться в пользование
несовершеннолетним.
АВАРИЙНЫЙ ЗАПУСК
ЗАПУСК ДВИГАТЕЛЯ
Если иконкана панели
инструментов продолжает гореть
ровным светом, следует
незамедлительно обратиться в
сервисный центр Alfa Romeo.
ПУСК ДВИГАТЕЛЯ ОТ
ВСПОМОГАТЕЛЬНОГО
АККУМУЛЯТОРА
Если аккумулятор разряжен, можно
запустить двигатель с помощью другой
аккумуляторной батареи, емкость
которой должна быть равна или
немного выше емкости разряженного
аккумулятора.
39) 40)124)
Для пуска выполните следующие
операции:
подсоедините положительный
зажим (+) РИС. 98 вспомогательного
аккумулятора только к обозначенной
точке аккумулятора автомобиля
(надпись OK) и ни в коем случае к
другим разъемам;
133
Таким же образом можно накачивать

вторым проводом соедините
отрицательный зажим(–)
вспомогательного аккумулятора с
точкой "массы"
на двигателе или на
коробке передач заводимого
автомобиля;
после запуска двигателя
отсоедините провода в обратном
порядке.
Если после несколькихпопыток
двигатель не заводится, обратитесь в
сервисный центр Alfa Romeo.
АВАРИЙНЫЙ ЗАПУСК
(Для исполнения с системой
Start&Stop)
В ситуации аварийного пуска двигателя
с помощью вспомогательной
аккумуляторной батареи ни в коем
случае не соединяйте кабель
отрицательного вывода (–)
вспомогательной батареи с минусовымвыводом 1 РИС. 99 аккумулятора
автомобиля, а только с точкой "массы"
двигателя/К ПП.
125)
ПРИНУДИТЕЛЬНЫЙ ПУСК
ДВИГАТЕЛЯ
Категорически запрещается запускать
двигатель с помощью толкающего
усилия, буксировки или пользуясь
уклоном дороги.
ПРЕДУПРЕЖДЕНИЕ
39)Не соединяйте напрямую
отрицательные зажимы двух
аккумуляторов! Если используется
дополнительная аккумуляторная батарея
другого автомобиля, не допускайте
соприкосновения металлических частей двух
автомобилей.40)Категорически запрещается
использовать устройство быстрой зарядки
аккумулятора для пуска двигателя в
чрезвычайных обстоятельствах. В этом
случае есть опасность повреждения
электронных систем и блоков управления
зажиганием и питанием двигателя.
ВНИМАНИЕ!
124)Процедура запуска должна
выполняться опытным персоналом, так как
неправильные действия могут вызвать
сильные электрические разряды. Помимо
этого, в аккумуляторной батарее
содержится ядовитый и едкий электролит,
избегайте его попадания на кожу и в глаза.
Не рекомендуется находиться вблизи от
аккумуляторной батареи с источниками
открытого пламени или зажженными
сигаретами, следует также не допускать
образования искр.
125)Перед открытием капота двигателя
убедитесь, что автомобиль выключен, а
ключ зажигания находится в положении
STOP. Придерживайтесь указаний на
табличке, расположенной рядом с передней
перекладиной. В случае присутствия в
автомобиле других людей рекомендуется
вынуть ключ из замка зажигания. Перед
выходом из автомобиля всегда извлекать
ключ или устанавливать его в положение
STOP. Во время заправки автомобиля
топливом следите, чтобы двигатель был
выключен (ключ зажигания в положении
STOP).98A0K0247C
99A0K0755C
134
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
