5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E

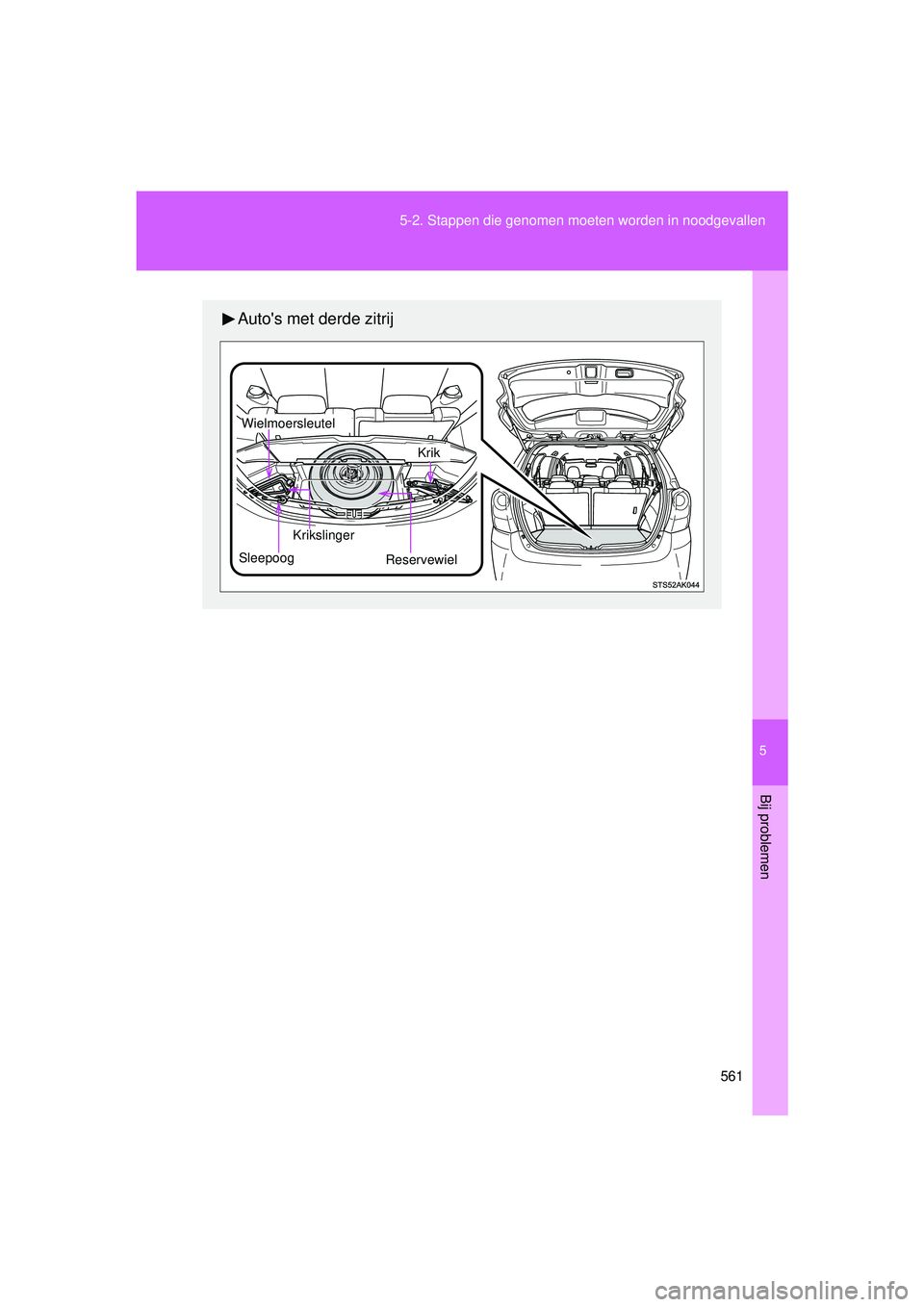

Auto's met derde zitrij
Reservewiel
Krikslinger
Krik
Wielmoersleutel
Sleepoog
VERSO_OM_Europe_OM64590E.book Page 561 Thursday, November 19, 2015 3:49 PM

562
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO_EE_OM64590E

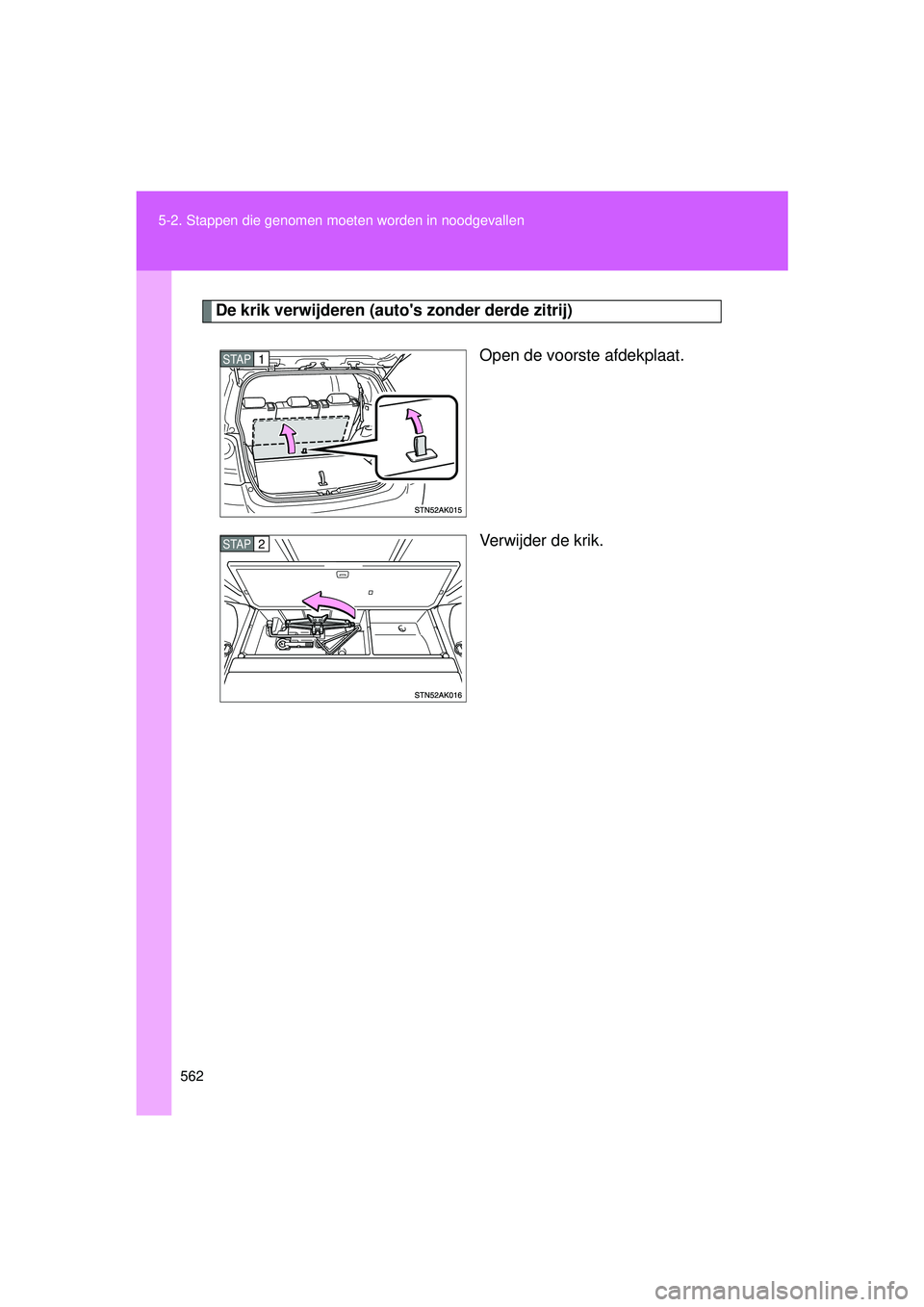

De krik verwijderen (auto's zonder derde zitrij)
Open de voorste afdekplaat.
Verwijder de krik.
STAP1
STAP2
VERSO_OM_Europe_OM64590E.book Page 562 Thursday, November 19, 2015 3:49 PM

5
563
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E

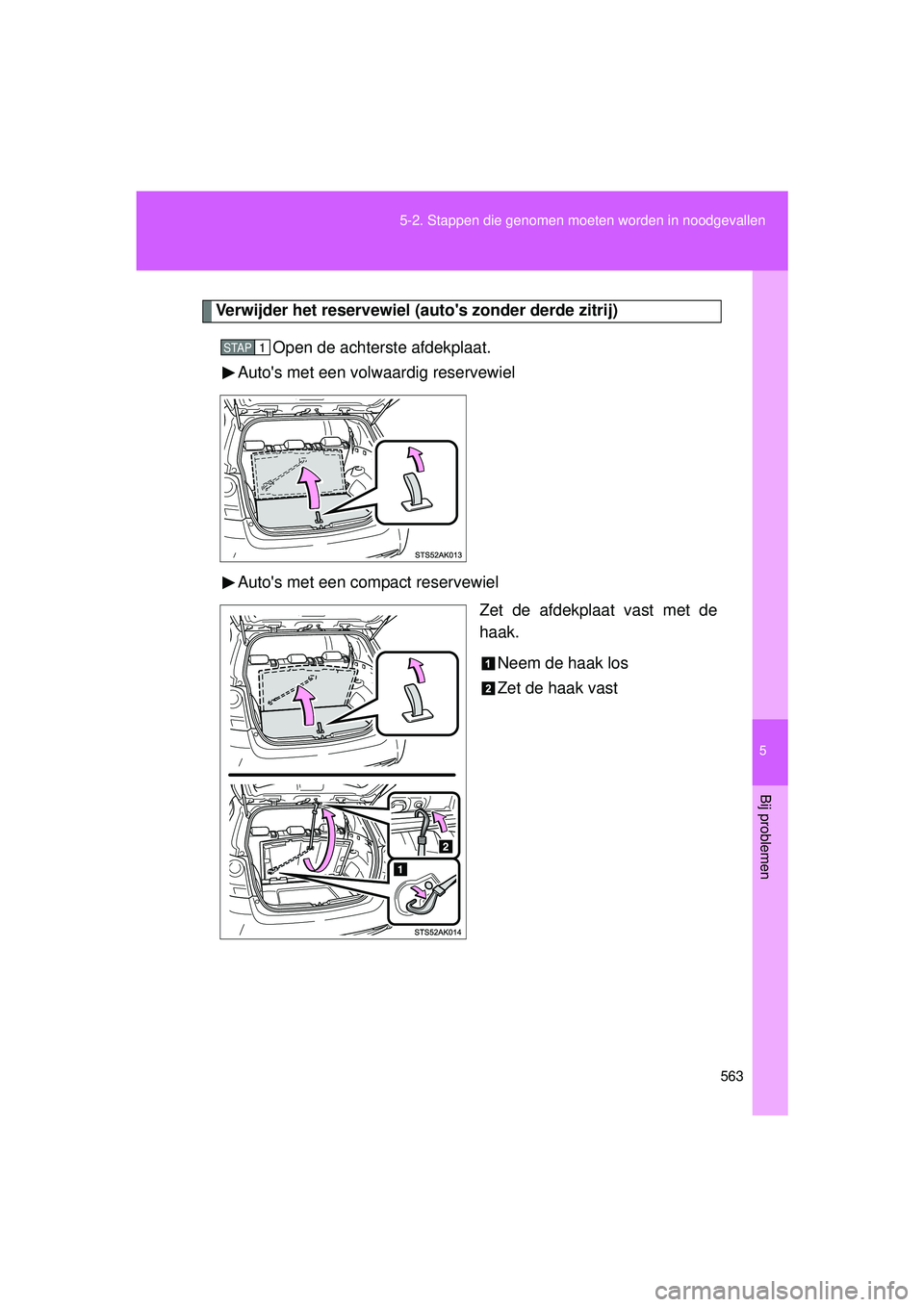

Verwijder het reservewiel (auto's zonder derde zitrij)
Open de achterste afdekplaat.
Auto's met een volwaardig reservewiel
Auto's met een compact reservewiel
Zet de afdekplaat vast met de
haak.
Neem de haak los
Zet de haak vast
STAP1
VERSO_OM_Europe_OM64590E.book Page 563 Thursday, November 19, 2015 3:49 PM

564
5-2. Stappen die genomen moet
en worden in noodgevallen

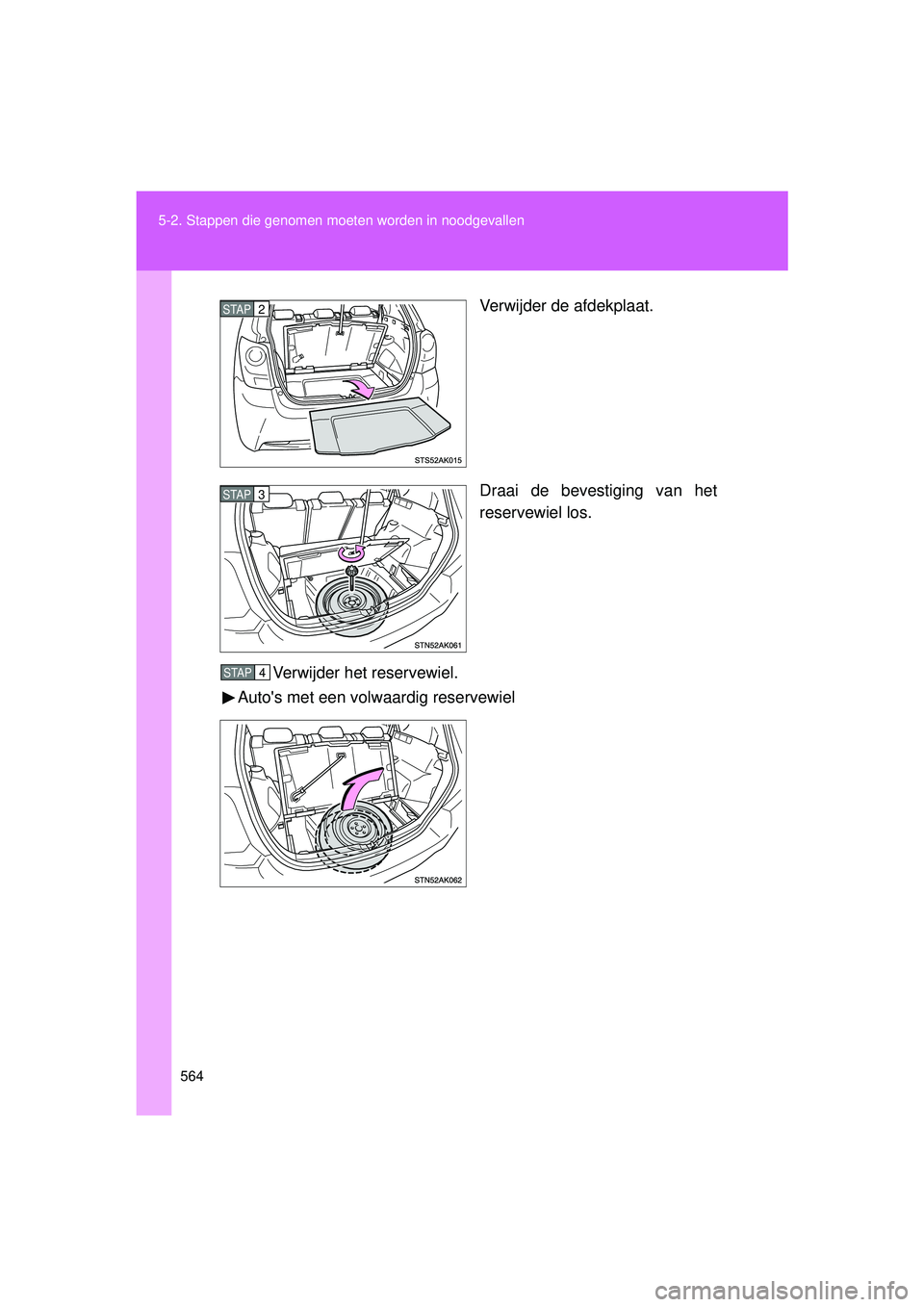

VERSO_EE_OM64590E Verwijder de afdekplaat.
Draai de bevestiging van het
reservewiel los.
Verwijder het reservewiel.
Auto's met een volwaardig reservewiel
STAP2
STAP3
STAP4
VERSO_OM_Europe_OM64590E.book Page 564 Thursday, November 19, 2015 3:49 PM

5
565
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E
Auto's met een compact reservewiel

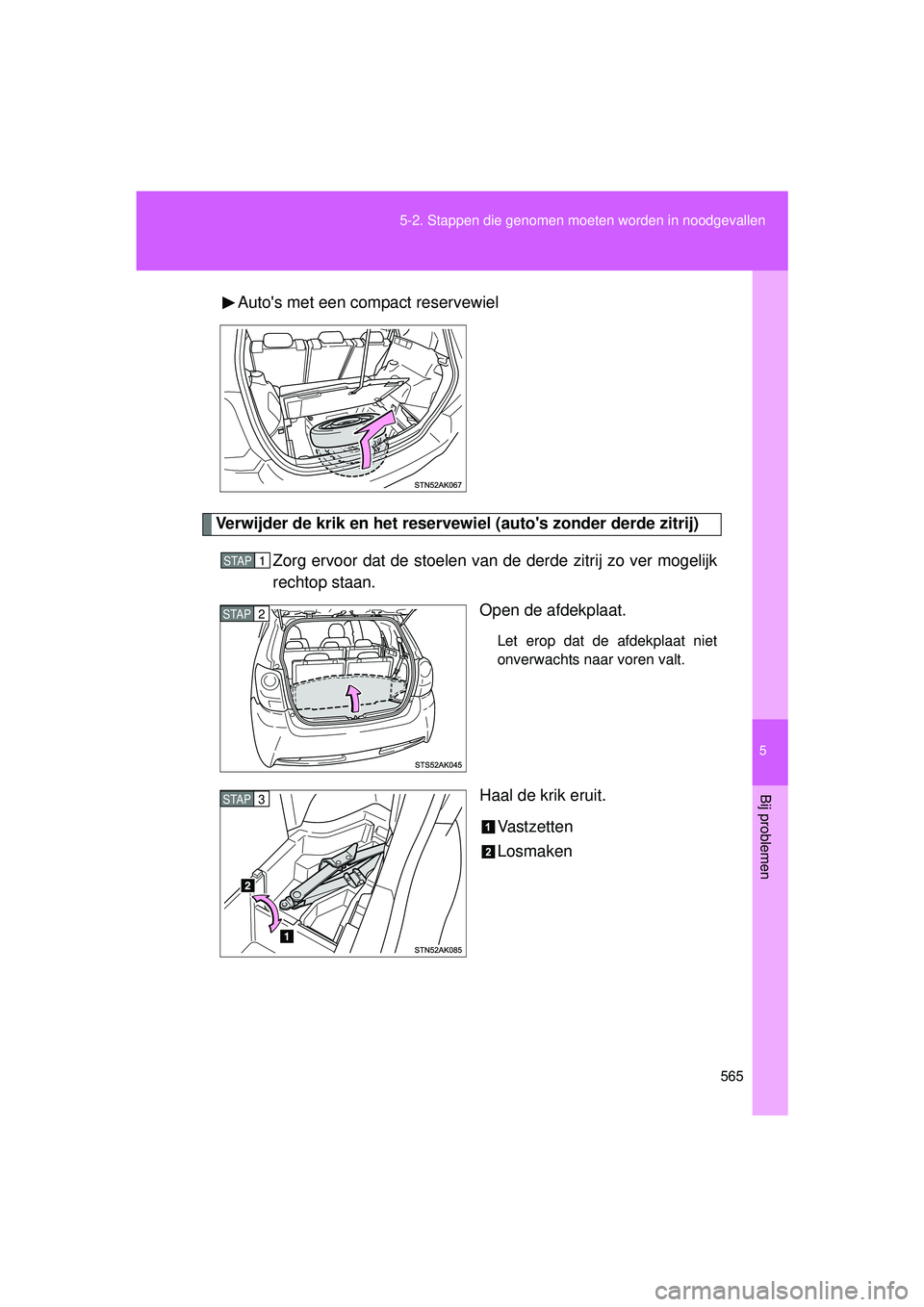

Verwijder de krik en het reservewiel (auto's zonder derde zitrij)
Zorg ervoor dat de st oelen van de derde zitrij zo ver mogelijk
rechtop staan.
Open de afdekplaat.
Let erop dat de afdekplaat niet
onverwachts naar voren valt.
Haal de krik eruit.
Va s t z e t t e n
Losmaken
STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64590E.book Page 565 Thursday, November 19, 2015 3:49 PM

566
5-2. Stappen die genomen moet
en worden in noodgevallen
VERSO_EE_OM64590E Verwijder het extra opbergvak.
Draai de bevestiging van het
reservewiel los.
Verwijder het reservewiel.
Het reservewiel kan niet worden
verwijderd terwijl de derde zitrij is
neergeklapt.
STAP4
STAP5
STAP6
VERSO_OM_Europe_OM64590E.book Page 566 Thursday, November 19, 2015 3:49 PM

5
567
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E

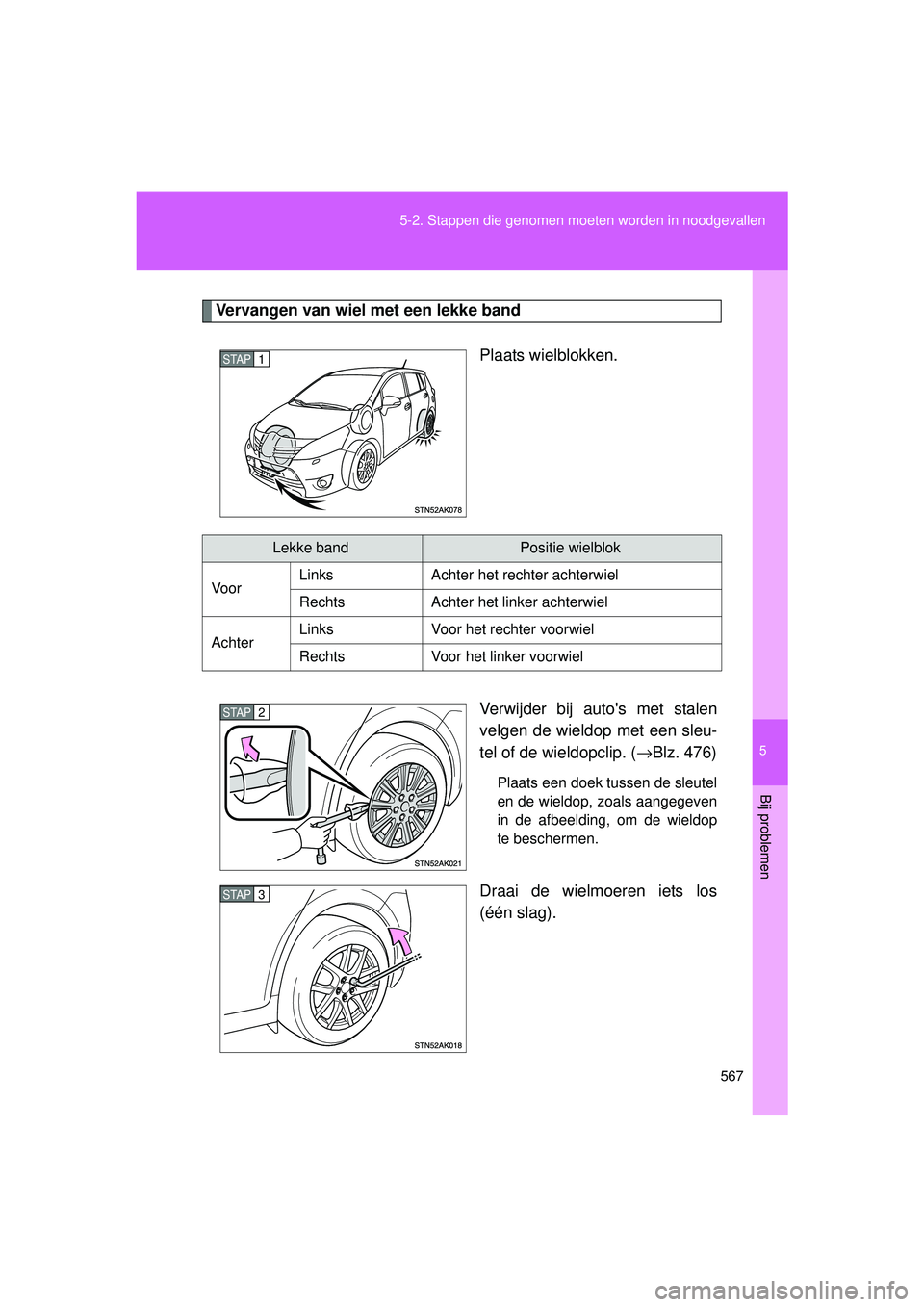

Vervangen van wiel met een lekke band
Plaats wielblokken.
Verwijder bij auto's met stalen
velgen de wieldop met een sleu-
tel of de wieldopclip. (→Blz. 476)
Plaats een doek tussen de sleutel
en de wieldop, zoals aangegeven
in de afbeelding, om de wieldop
te beschermen.
Draai de wielmoeren iets los
(één slag).
STAP1
Lekke bandPositie wielblok
Voor Links Achter het rechter achterwiel
Rechts
Achter het linker achterwiel
Achter Links
Voor het rechter voorwiel
Rechts Voor het linker voorwiel
STAP2
STAP3
VERSO_OM_Europe_OM64590E.book Page 567 Thursday, November 19, 2015 3:49 PM

568
5-2. Stappen die genomen moet
en worden in noodgevallen

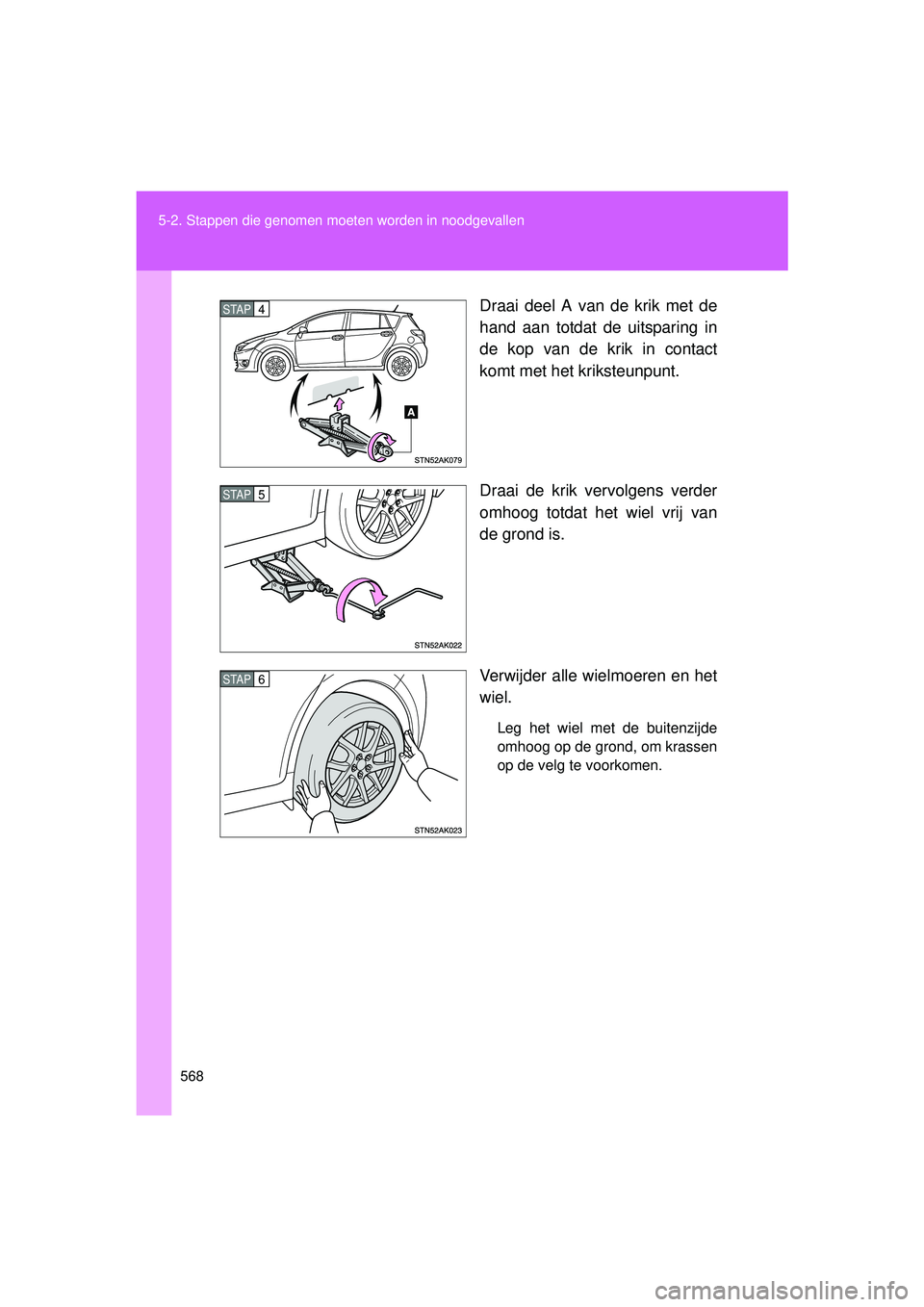

VERSO_EE_OM64590E Draai deel A van de krik met de
hand aan totdat de uitsparing in
de kop van de krik in contact
komt met het kriksteunpunt.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
STAP4
STAP5
STAP6
