2016 TOYOTA VERSO Instructieboekje (in Dutch)

449
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
■

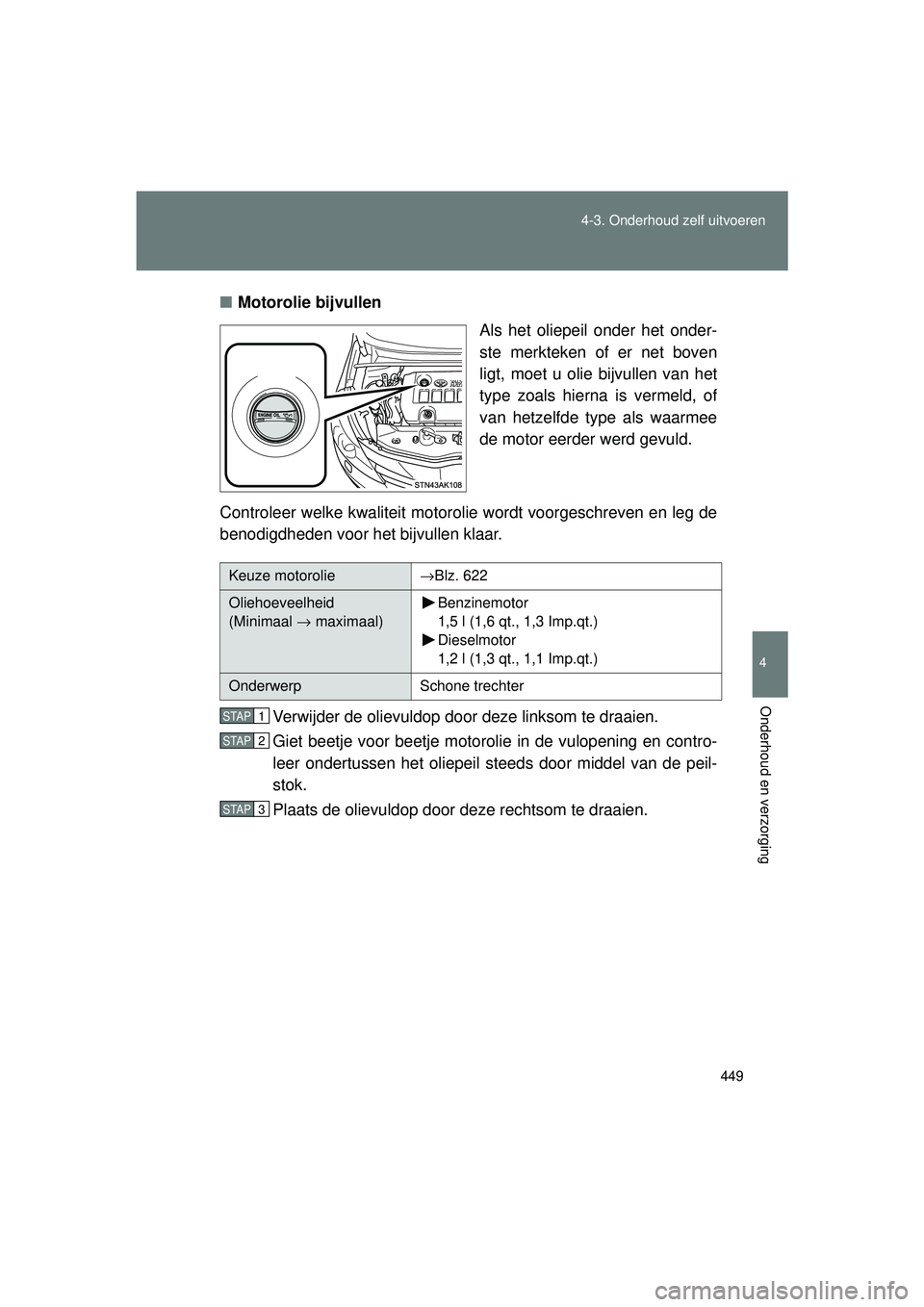

Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de
benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en contro-
leer ondertussen het oliepeil steeds door middel van de peil-
stok.
Plaats de olievuldop door deze rechtsom te draaien.
Keuze motorolie →Blz. 622
Oliehoeveelheid
(Minimaal → maximaal) Benzinemotor
1,5 l (1,6 qt., 1,3 Imp.qt.)
Dieselmotor
1,2 l (1,3 qt., 1,1 Imp.qt.)
Onderwerp
Schone trechter
STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64590E.book Page 449 Thursday, November 19, 2015 3:49 PM

450
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
■
Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er moge-
lijk tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscosi-
teit wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto,
met een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk
verkeer
Het olieverversingsinterval is variabel en afhankelijk van het gebruik van de
auto.
■ Na het verversen van de motorolie (alleen dieselmotor)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Zet het contact AAN en schakel vervolgens over op dagteller A op
het display ( →Blz. 224).
Zet het contact UIT.
Houd de toets ingedrukt tot de dagteller 00000 aangeeft. Het sys-
teem is gereset.
STAP1
STAP2
Houd de knop voor het wijzigen van de
weergave ( →Blz. 224) ingedrukt en zet
het contact AAN: de in de afbeelding
getoonde melding verschijnt op het dis-
play.STAP3
STAP4
VERSO_OM_Europe_OM64590E.book Page 450 Thursday, November 19, 2015 3:49 PM

451
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
WAARSCHUWING
■
Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens. Neem contact op met
een erkende Toyota-dealer of hersteller/reparateur, een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige, tankstation of een automa-
terialenzaak voor meer informatie over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij; het oliepeil mag nooit boven het bovenste merkte-
ken komen, aangezien de motor dan beschadigd kan raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
■ Motorolie (alleen dieselmotor)
Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Premium
Fuel Economy voor 1WW/2WW motoren of een van de goedgekeurde
motoroliën gebruikt, kan de verbrandingsmotor beschadigd raken.
Als originele Toyota-motorolie 5W-30 Premium Fuel Economy voor 1WW/
2WW motoren of een andere goedgekeurde motorolie niet beschikbaar is,
kunt u maximaal 1 liter ACEA C3 gebruiken om bij te vullen. ( →Blz. 627)
VERSO_OM_Europe_OM64590E.book Page 451 Thursday, November 19, 2015 3:49 PM

452
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

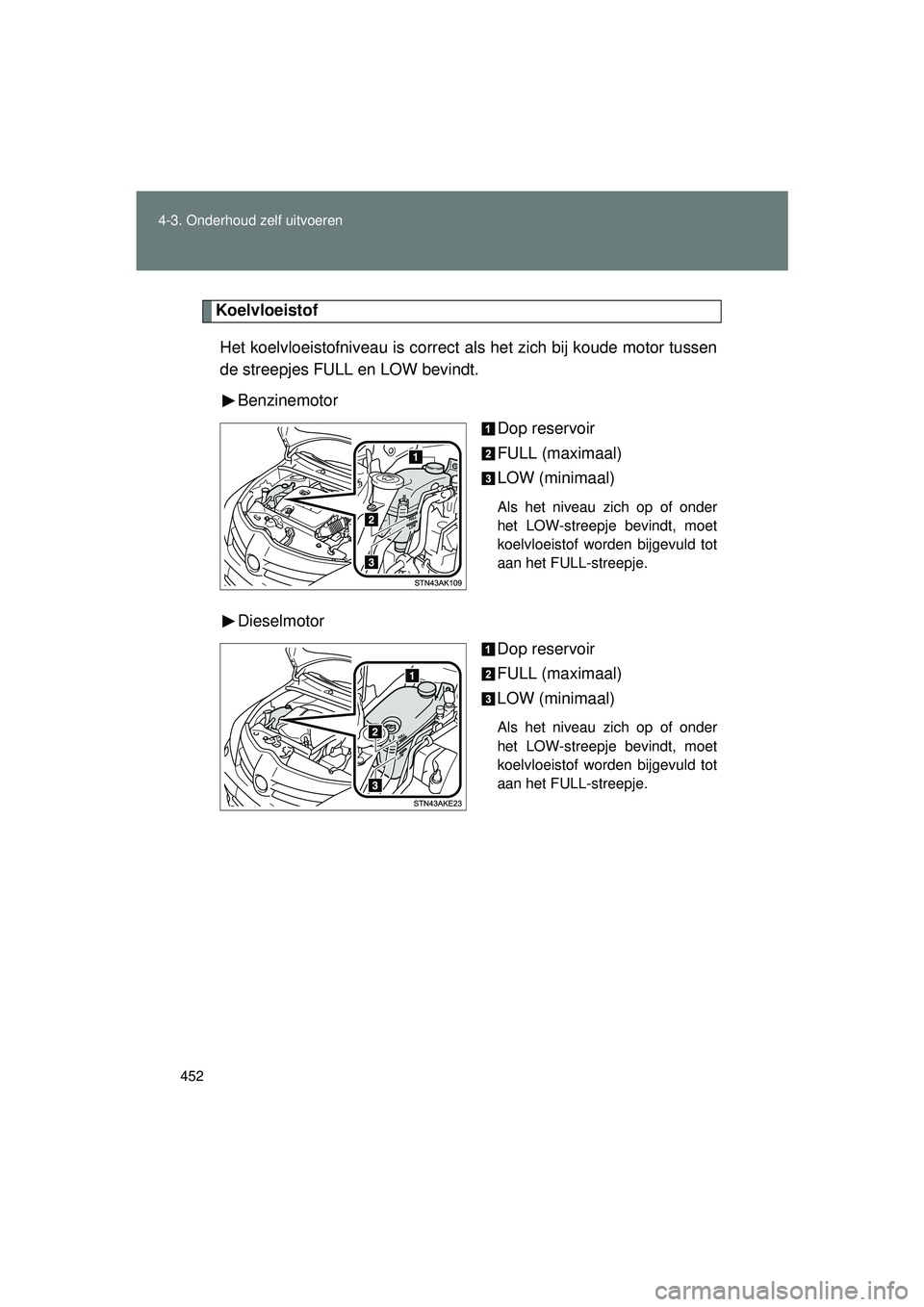

Koelvloeistof
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
Benzinemotor Dop reservoir
FULL (maximaal)
LOW (minimaal)
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld tot
aan het FULL-streepje.
DieselmotorDop reservoir
FULL (maximaal)
LOW (minimaal)
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld tot
aan het FULL-streepje.
VERSO_OM_Europe_OM64590E.book Page 452 Thursday, November 19, 2015 3:49 PM

453
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
■

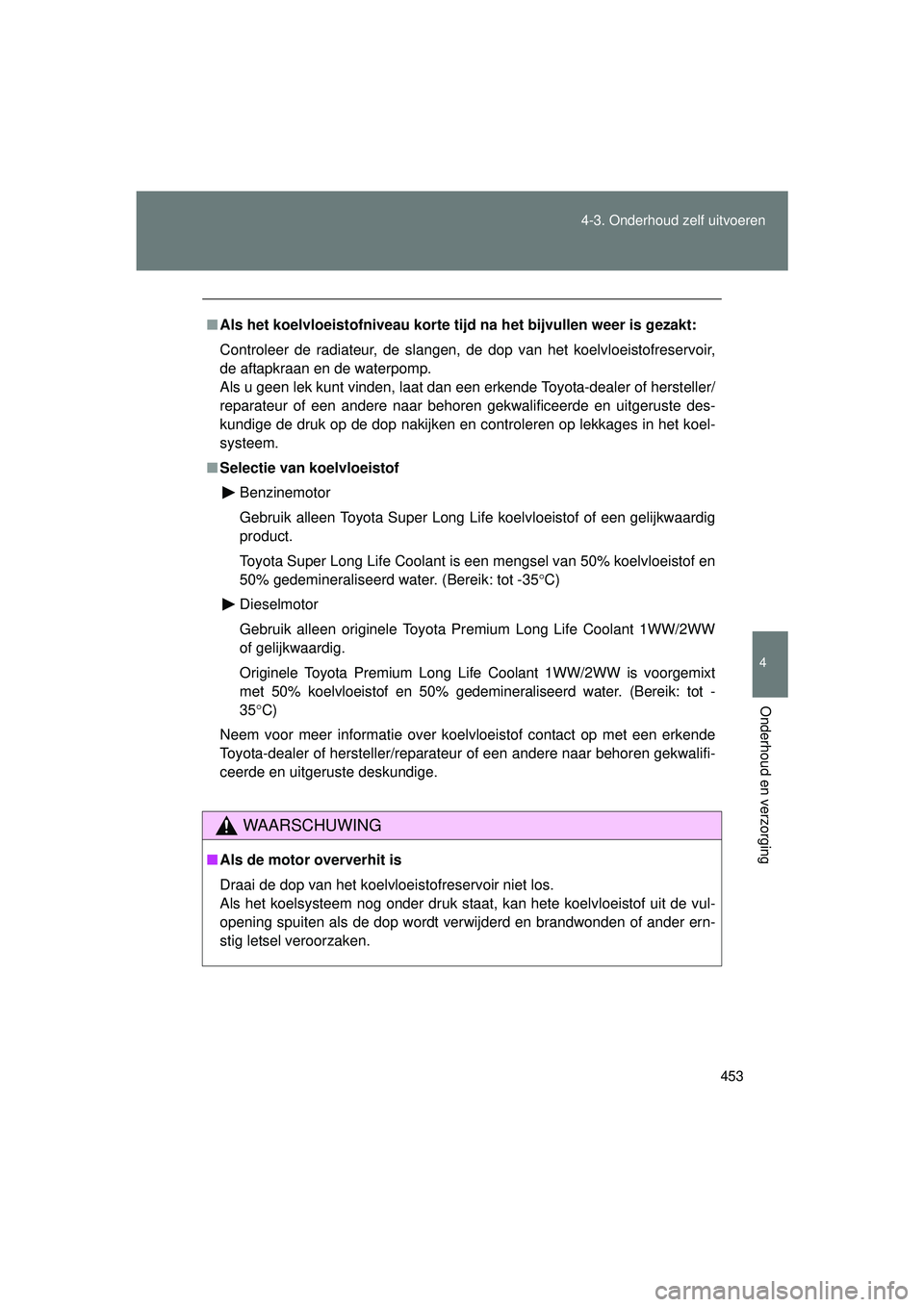

Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt:
Controleer de radiateur, de slangen, de dop van het koelvloeistofreservoir,
de aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
■ Selectie van koelvloeistof
Benzinemotor
Gebruik alleen Toyota Super Long Life koelvloeistof of een gelijkwaardig
product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Bereik: tot -35 °C)
Dieselmotor
Gebruik alleen originele Toyota Premium Long Life Coolant 1WW/2WW
of gelijkwaardig.
Originele Toyota Premium Long Life Coolant 1WW/2WW is voorgemixt
met 50% koelvloeistof en 50% gedemineraliseerd water. (Bereik: tot -
35° C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■ Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
VERSO_OM_Europe_OM64590E.book Page 453 Thursday, November 19, 2015 3:49 PM

454
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E

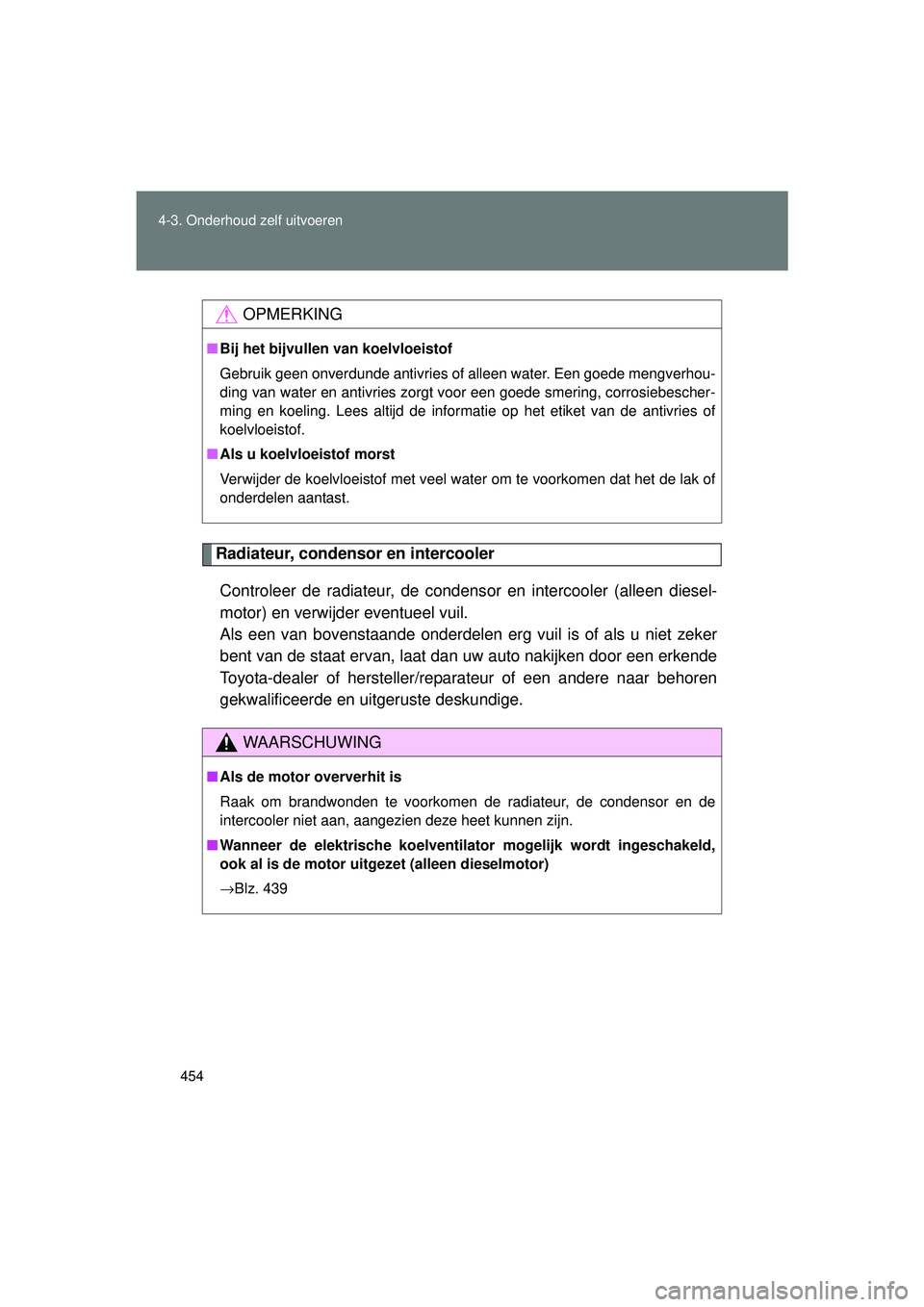

Radiateur, condensor en intercooler
Controleer de radiateur, de condens or en intercooler (alleen diesel-
motor) en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengverhou-
ding van water en antivries zorgt voor een goede smering, corrosiebescher-
ming en koeling. Lees altijd de informatie op het etiket van de antivries of
koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak \
of
onderdelen aantast.
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.
■ Wanneer de elektrische koelventilator mogelijk wordt ingeschakeld,
ook al is de motor uitgezet (alleen dieselmotor)
→ Blz. 439
VERSO_OM_Europe_OM64590E.book Page 454 Thursday, November 19, 2015 3:49 PM

455
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E

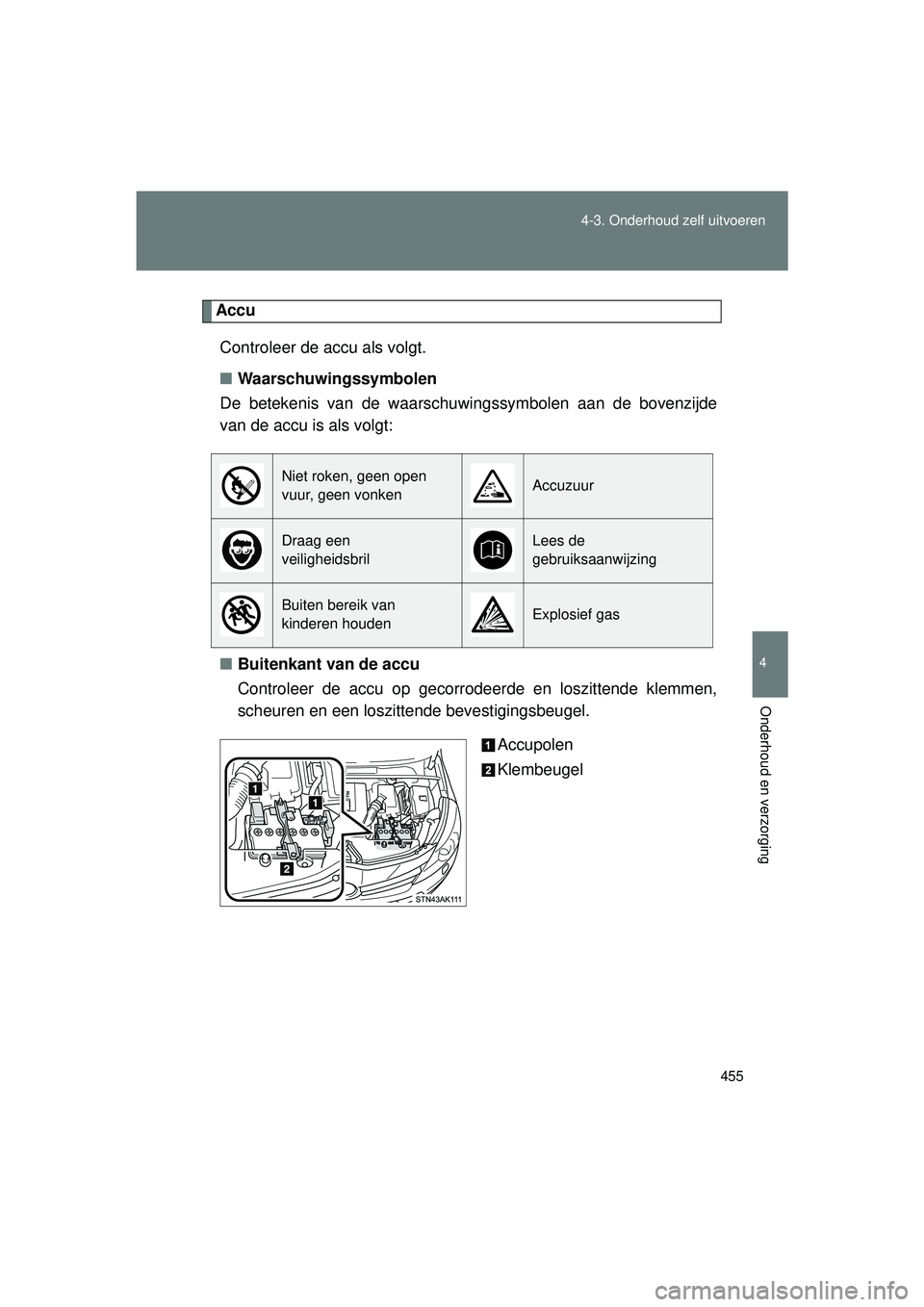

Accu
Controleer de accu als volgt.
■ Waarschuwingssymbolen
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
■ Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een
veiligheidsbrilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
VERSO_OM_Europe_OM64590E.book Page 455 Thursday, November 19, 2015 3:49 PM

456
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
■

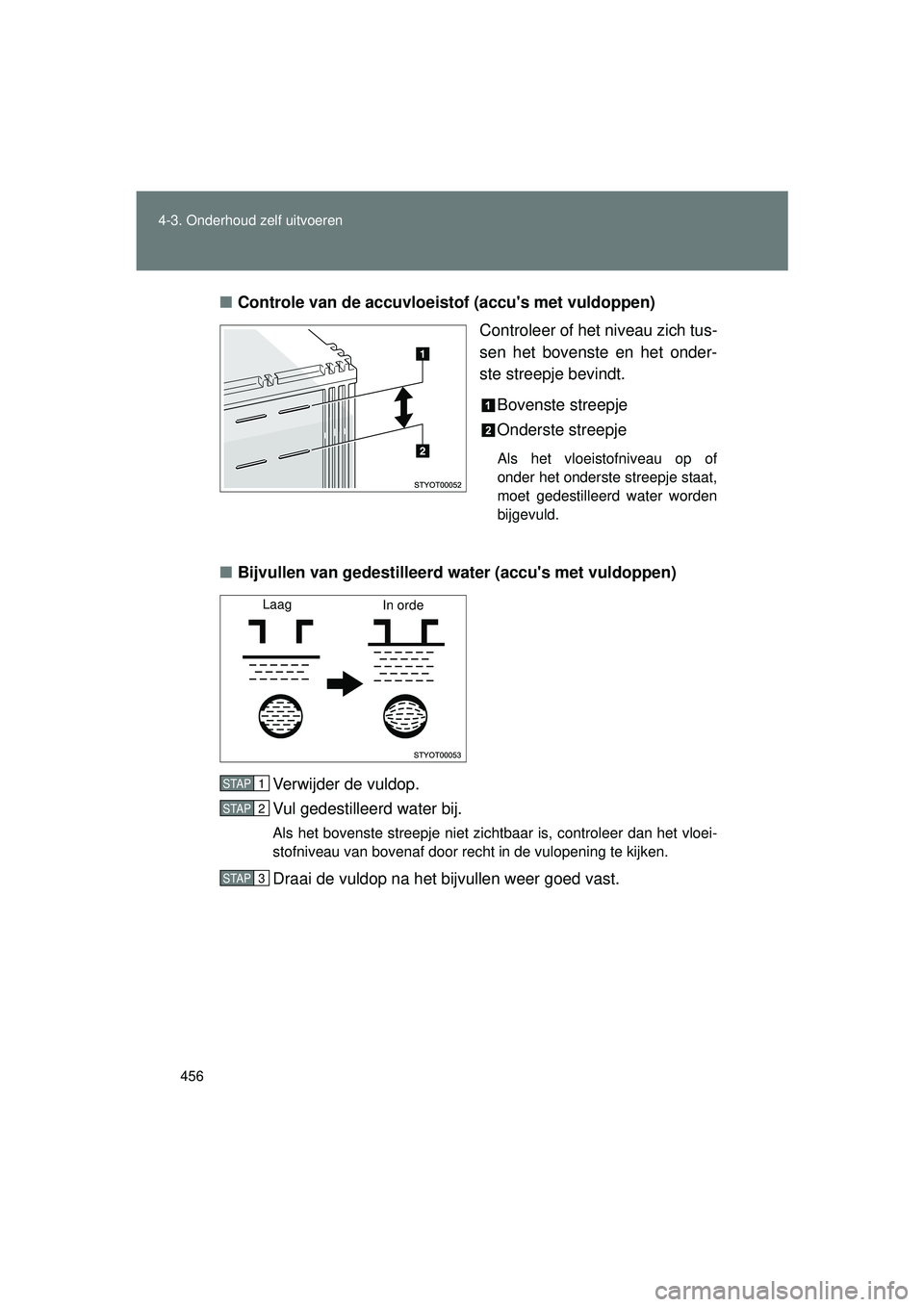

Controle van de accuvloe istof (accu's met vuldoppen)
Controleer of het niveau zich tus-
sen het bovenste en het onder-
ste streepje bevindt.
Bovenste streepje
Onderste streepje
Als het vloeistofniveau op of
onder het onderste streepje staat,
moet gedestilleerd water worden
bijgevuld.
■Bijvullen van gedestilleerd water (accu's met vuldoppen)
Verwijder de vuldop.
Vul gedestilleerd water bij.
Als het bovenste streepje niet zichtbaar is, controleer dan het vloei-
stofniveau van bovenaf door recht in de vulopening te kijken.
Draai de vuldop na het bijvullen weer goed vast.
Laag In orde
STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64590E.book Page 456 Thursday, November 19, 2015 3:49 PM
